Cette fois, un amplificateur improbable sur Audiovintage. La marque vous est désormais connue j’en suis sûr, mais ce modèle est dédié à une utilisation bien particulière.

NYTECH CXA 252

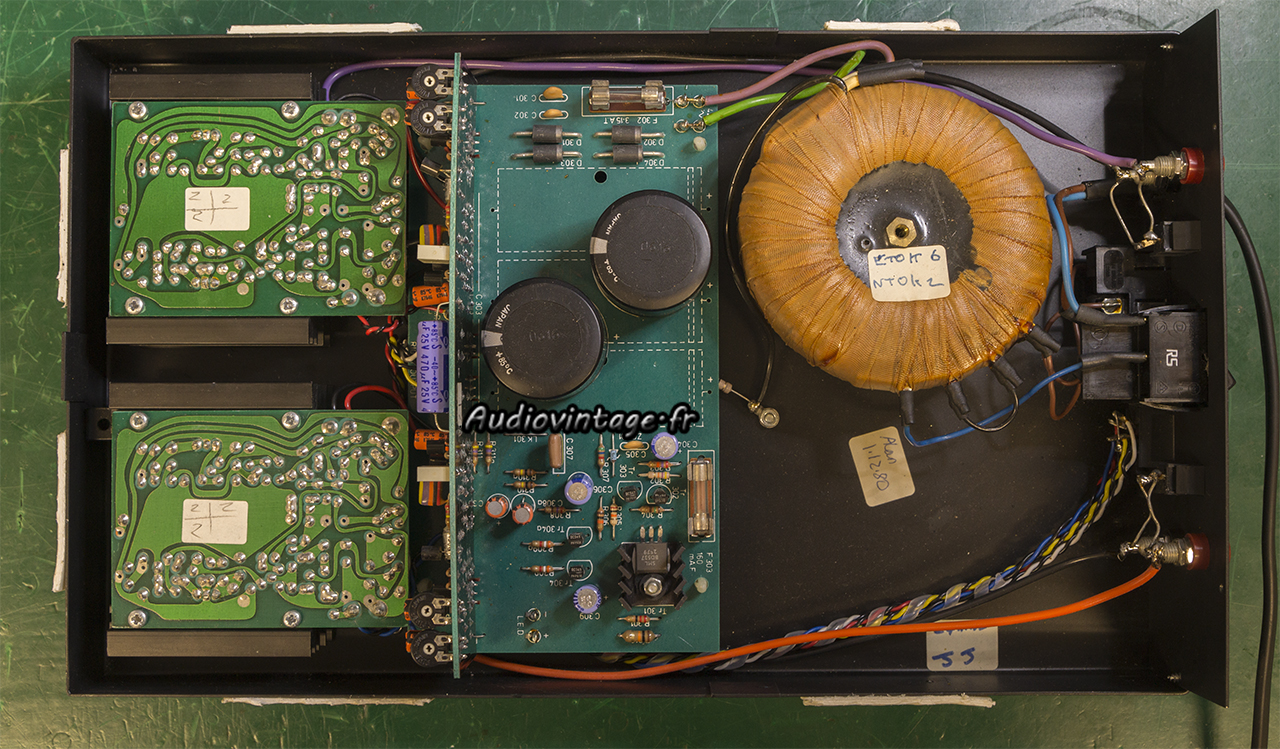

A l’ouverture. C’est donc un bloc de puissance stéréo comme il en existe tant, enfin pas tout à fait…
Il est prévu pour un usage en bi-amplification, accompagné du receiver CTA252-XD II.

Le principe est le suivant :
Toutes les sources sont connectées sur le receiver qui sert donc, d’abord de préamplificateur. Celui-ci est connecté par un cordon DIN à l’appareil présenté ici.
Ce dernier comporte un filtre. Celui-ci va envoyer l’aigu sur un canal d’amplification de ce même appareil et le grave sur le second canal. Le CXA-252 sera connecté à une enceinte ARC101 qui sera donc bi-amplifiée (un canal d’amplification pour l’aigu et un canal d’amplification pour le grave).

Et l’autre enceinte alors ?
Et bien le même type de signal (grave d’un côté, aigu de l’autre) est renvoyé par le cordon din sur le receiver CTA252-XD II qui amplifiera donc l’aigu sur un canal et le grave sur le second canal. Le Receiver sera connecté sur la seconde enceinte, bi-amplifiée.

NYTECH CXA 252

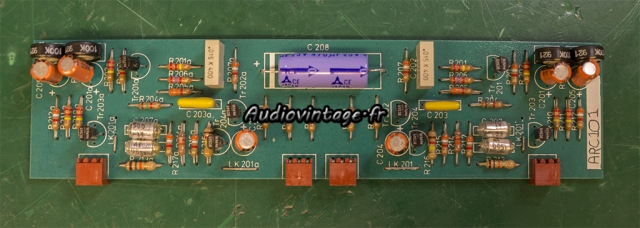

Voici le filtre en question dédié aux enceintes ARC101.

NYTECH CXA 252

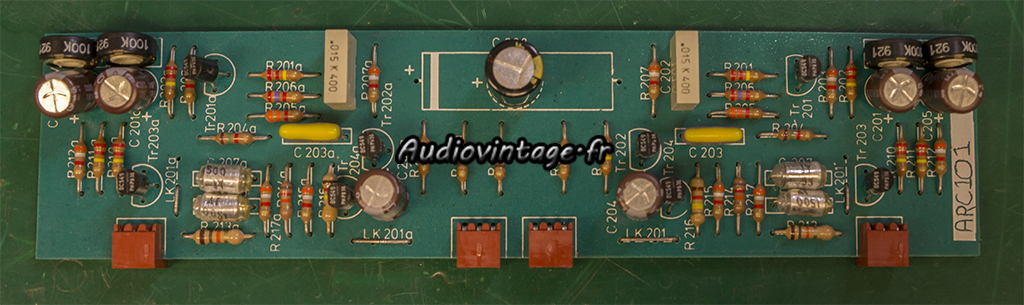

Les condensateurs chimiques sont remplacés.

NYTECH CXA 252

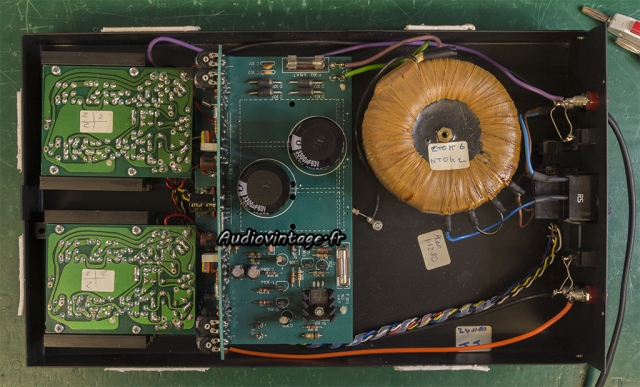

Voici un des deux canaux d’amplifications.

NYTECH CXA 252

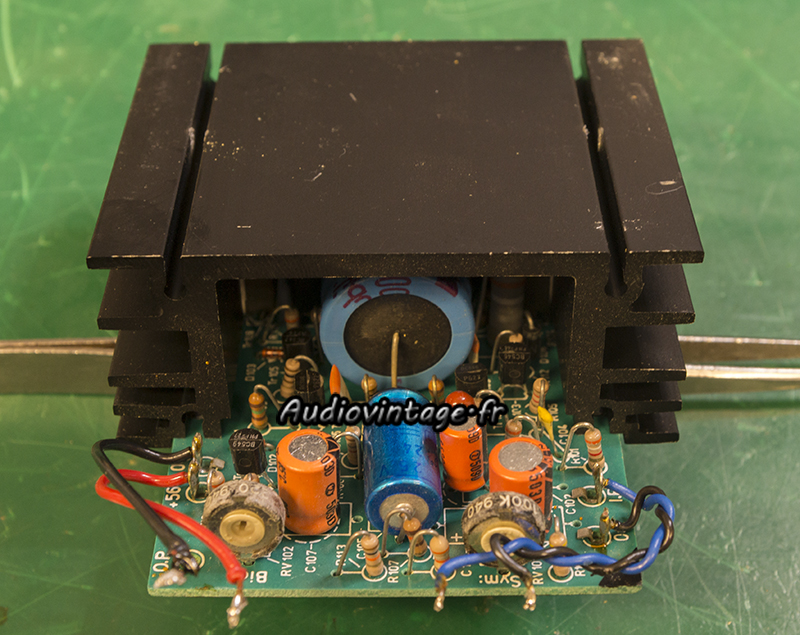

Condensateurs chimiques et résistances ajustables sont remplacées. Le second canal reçoit les mêmes soins.

NYTECH CXA 252

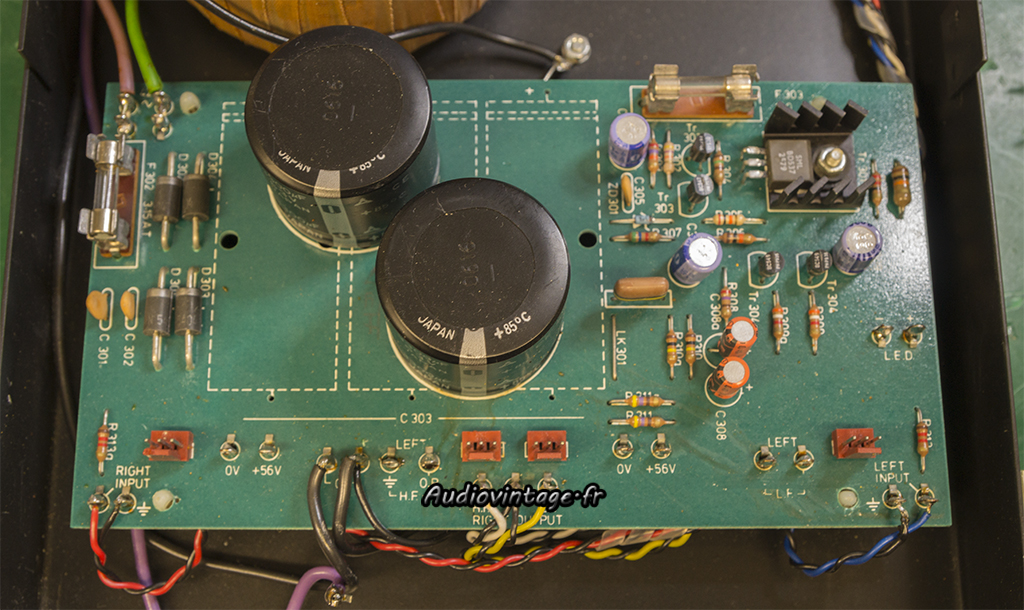

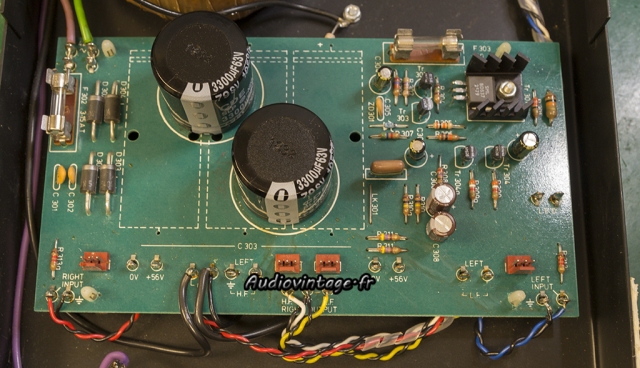

Le circuit d’alimentation.

NYTECH CXA 252
Condensateurs chimiques neufs en place.

NYTECH CXA 252
Courants de repos ajustés c’est terminé.

NYTECH CXA 252

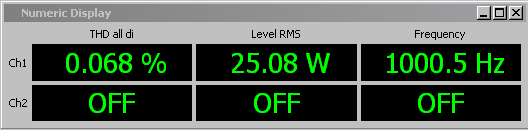

Distorsion relevée à 25w sous 8 ohms à 1khz, pour le canal LF (grave).

NYTECH CXA 252

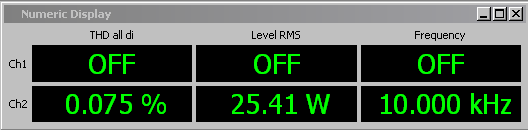

Distorsion relevée à 25w sous 8 ohms à 10khz, pour le canal HF (aigu).

NYTECH CXA 252
Réponse en fréquence sous 8 ohms du canal LF (grave). Référencé à 1khz (1w).

NYTECH CXA 252
Réponse en fréquence sous 8 ohms du canal HF (aigu). référencé à 10Khz (1w).

NYTECH CXA 252
Voici la réponse en fréquence des deux canaux ensemble (LF + HF).

NYTECH CXA 252
Rapport signal bruit (15w à 1khz), canal LF (grave) de 20hz à 2khz, pondération A.

NYTECH CXA 252

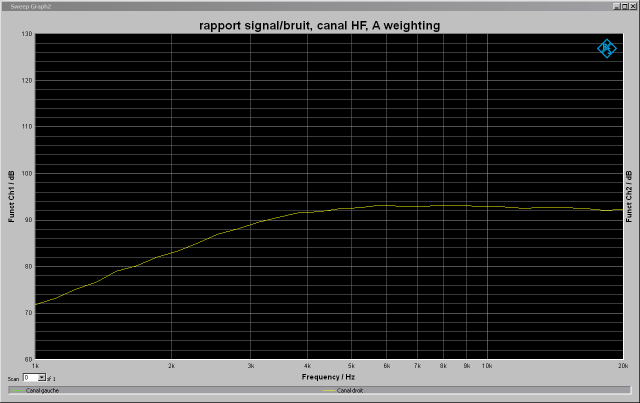

Rapport signal bruit (15w à 10khz), canal HF (aigu) de 1khz à 20khz, pondération A.

NYTECH CXA 252

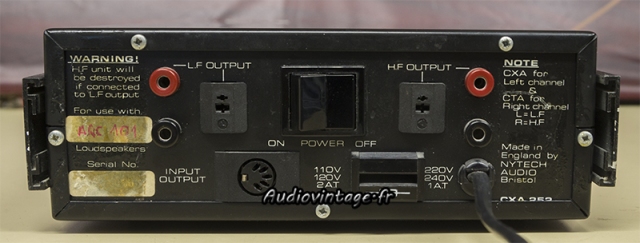

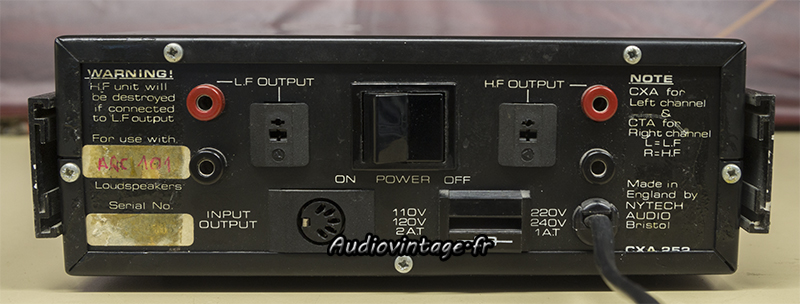

Connectique.
