Un beau tuner Pioneer TX-7800, arrivé pour une révision indispensable.

Un bel exemplaire dans son état d’origine. Son fonctionnement parait correct, une petite dérive de l’aiguille par rapport à la station reçue (surtout au début de l’échelle des fréquences), une séparation stéréo qui ne semble pas extraordinaire, à priori pas grand-chose…

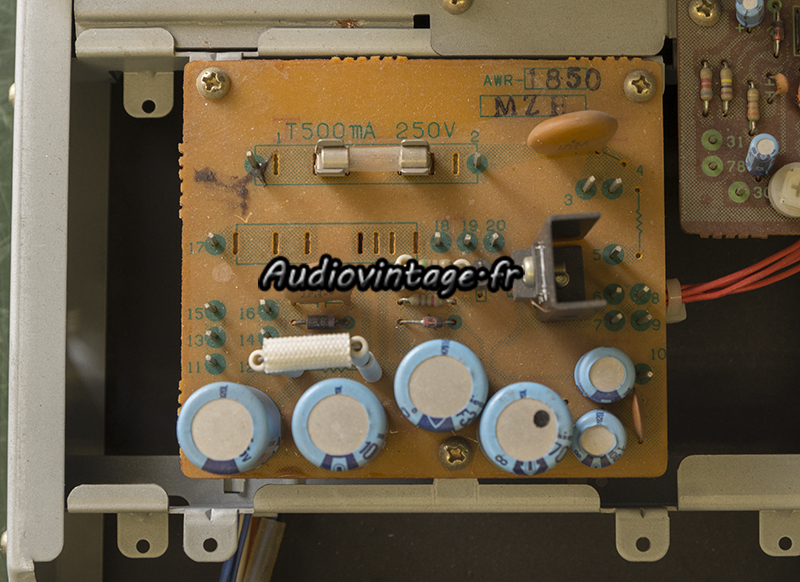

Le circuit d’alimentation. C’est la seule section de cet appareil ou des composants vont être remplacés.

Condensateurs neufs en place, le transistor ballast reçoit de la graisse neuve, il chauffe bien et cela est tout à fait normal.

Le banc de mesure Rohde & Schwarz UPV est connecté au générateur FM Panasonic VP-8194A qui est lui-même connecté à l’entrée d’antenne 300ohms du tuner, par l’intermédiaire d’un balun.
L’alignement présenté ici est partiel et ne représente qu’une petite partie de l’alignement complet d’un tuner.

Un premier alignement consiste à régler du mieux possible la position de l’aiguille du tuner.
Cela ne se fait pas en déplaçant l’aiguille sur le fil en lui-même, comme on peut le voir parfois.
En faisant cela, vous n’aurez jamais une position fidèle en bas et en haut de l’échelle des fréquences.

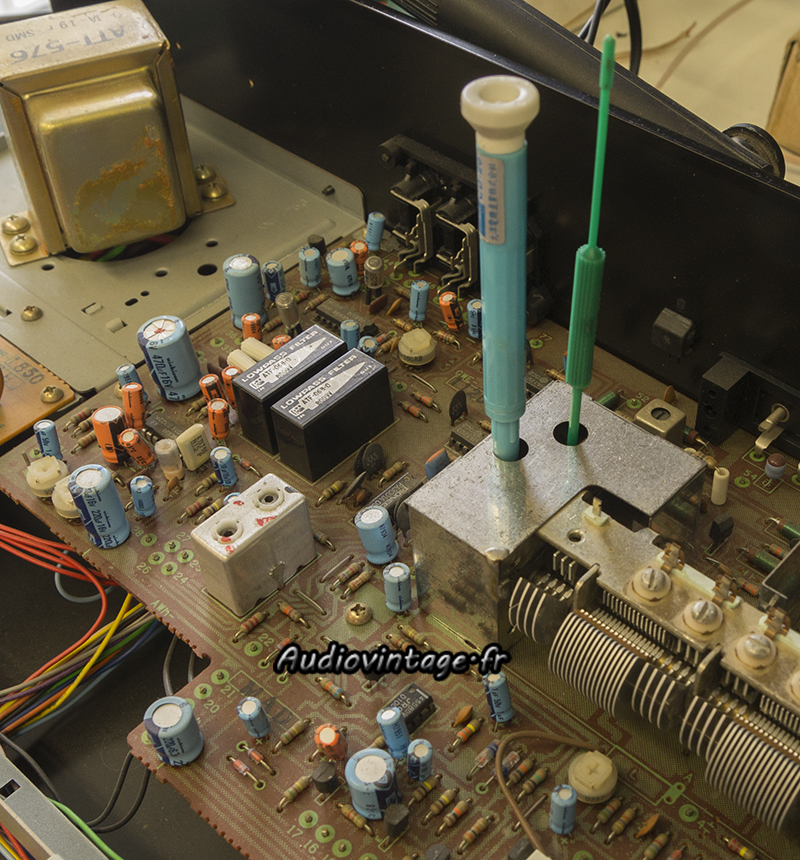

Le tournevis bleu permet de régler la position de l’aiguille en haut des fréquences (habituellement, on cale le tuner et le générateur sur 106Mhz).
Le bidule vert permet de régler la position de l’aiguille en bas des fréquences (habituellement, on cale les deux appareils sur 90Mhz).
Ces réglages sont interdépendants, il faut donc les refaire un certain nombre de fois. Selon les tuners, la justesse de la position est plus ou moins précise.

Je passe ensuite à une mesure distorsion.

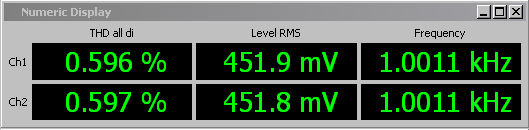

Le générateur et le tuner sont calés sur 98Mhz. J’injecte un signal mono à 70dBµV sur l’entrée antenne du tuner et je mesure la distorsion en sortie.
Ce n’est pas terrible…

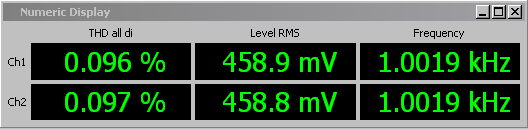

Après alignement, la mesure est bien meilleure.

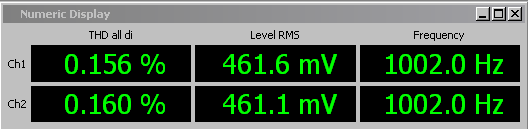

Et bien évidemment, l’alignement de l’étage MPX, permet ensuite d’avoir une bonne mesure y compris en stéréo.

Le Rohde & Schwarz UPV génère ensuite un « sweep », envoyé sur le générateur FM qui lui-même le transmet à l’entrée antenne du tuner.
Mesure de réponse en fréquence en FM stéréo, générateur FM et tuner sur 98Mhz, signal de 70dBµV
La coupure à 15Khz est normale, c’est la limite de la FM.

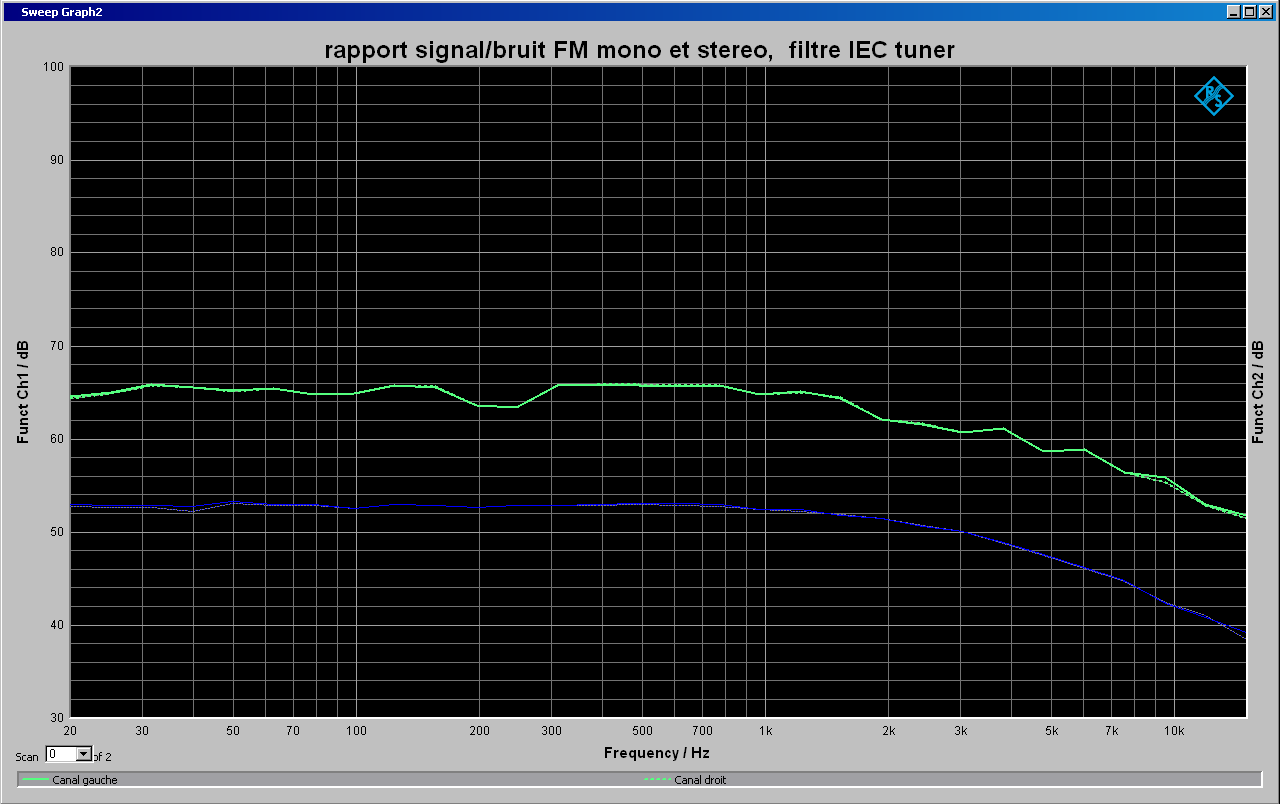

Autre mesure. Rapport signal/bruit, toujours sur 98Mhz et toujours 70dBµV.
La courbe supérieure est la mesure en mono, la courbe inférieure est la mesure en stéréo.

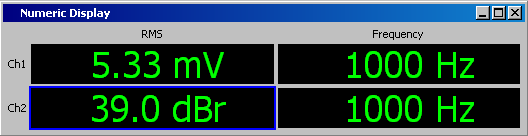

Pour finir, voici une mesure de séparation stéréo avant réglage.
La valeur à relever est 39 dB, c’est très moyen pour ce tuner.

Après ajustement, la séparation stéréo dépasse 50dB, c’est beaucoup mieux !

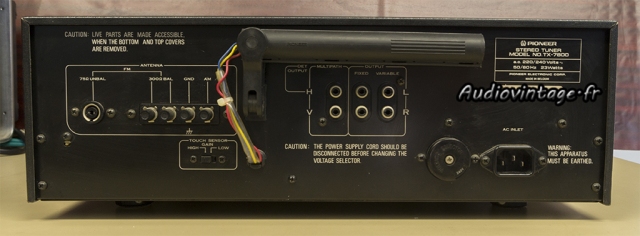

Connectique.
