Accuphase C-200

Accuphase C-200
Acheté et aussitôt envoyé à l’atelier pour une révision.

Accuphase C-200
Accuphase C-200
Il est bien sale, sans doute à cause d’un stockage un peu « limite » pendant quelques années.
Quelques marques sont présentes sur la façade et les boutons, pour autant il reste tout à fait présentable.

Un premier démarrage confirme les dires du vendeur, il est fonctionnel, au grand soulagement de l’acheteur.
Quelques soucis de commandes, un canal qui disparait parfois, et avec le potentiomètre de volume à 0, on entend encore tout à fait distinctement le signal sur une voie.
Un gros nettoyage des commandes permet de résoudre ces petits désagréments.

Accuphase C-200
Après avoir enlevé le capot et les blindages interne, on accède très facilement aux diverses cartes montées sur broches.
Certaines soudures sont loin d’être superbes, celles qui le nécessitent seront reprises.

Accuphase C-200
Voici une des deux cartes phono. Un recapage est nécessaire. Deux des condensateurs présents ici ne répondent même plus aux mesures.

Accuphase C-200
Un de ceux encore mesurable…

Accuphase C-200
Circuit revu.

Accuphase C-200
La carte de gestion de tonalité.

Accuphase C-200
Revue également.

Accuphase C-200
La carte filtre/sortie.

Accuphase C-200
Révisée.

Accuphase C-200
L’ampli casque.

Accuphase C-200
Fait.

Accuphase C-200
Sous l’appareil.

Accuphase C-200
Le circuit qui support les fusibles

Accuphase C-200
Révisé.

Accuphase C-200
L’appareil une fois revu sans ses blindages internes. Les « canettes » Elna au fond de l’appareil sont parfaites à la mesure. Elles sont donc laissées en place.

Accuphase C-200
L’appareil nécessite un sérieux nettoyage.

Accuphase C-200
Les boutons sont démontés, nettoyés et polishés. La façade reçoit un traitement similaire.

Accuphase C-200
Les mesures sont très bonnes
La distorsion est très faible à 1 volt en sortie (aux)

Accuphase C-200
Et à 10 volts en sortie, toujours une distorsion plus faible que celle indiquée par Accuphase (0.05%)

Accuphase C-200
Le rapport signal bruit sur l’entrée Aux dépasse également les données constructeurs (90db).
Les mesures faites sur l’entrée phono sont conformes à la documentation.

Accuphase C-200
Accuphase C-200
Accuphase C-200

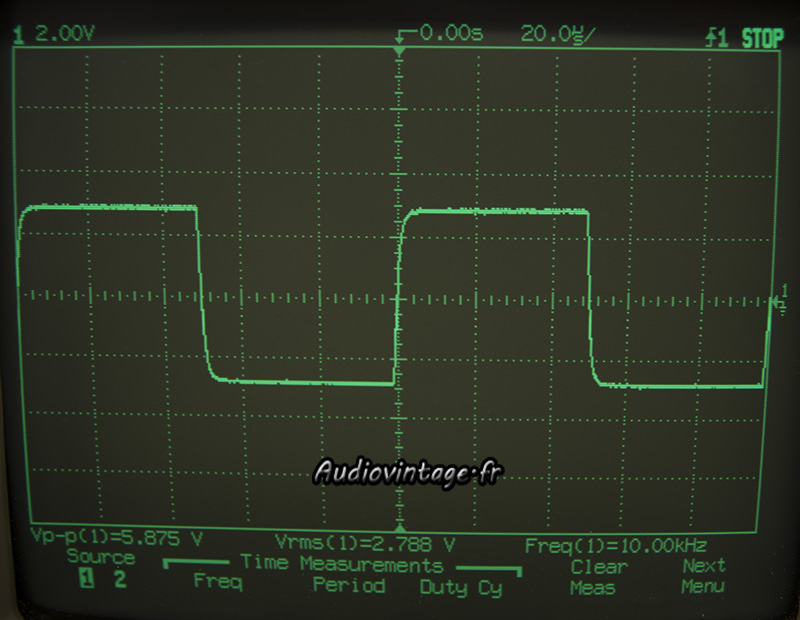

Signal carré à 100hz, 1Kh et 10khz.

Accuphase C-200
Temps de montée à 10khz.

Accuphase C-200
Connectique. En l’absence du cordon secteur, l’embase à été remplacée.

Accuphase C-200
Accuphase C-200
Détails…
