« Petite » révision de routine pour ce bel exemplaire.

Merci au propriétaire pour la photo de l’appareil, que j’ai oublié de prendre à la fin de l’intervention.
Cet exemplaire à déjà subit une ou plusieurs interventions par le passé.
Il fonctionne correctement, je vais m’en tenir au stricte nécessaire.

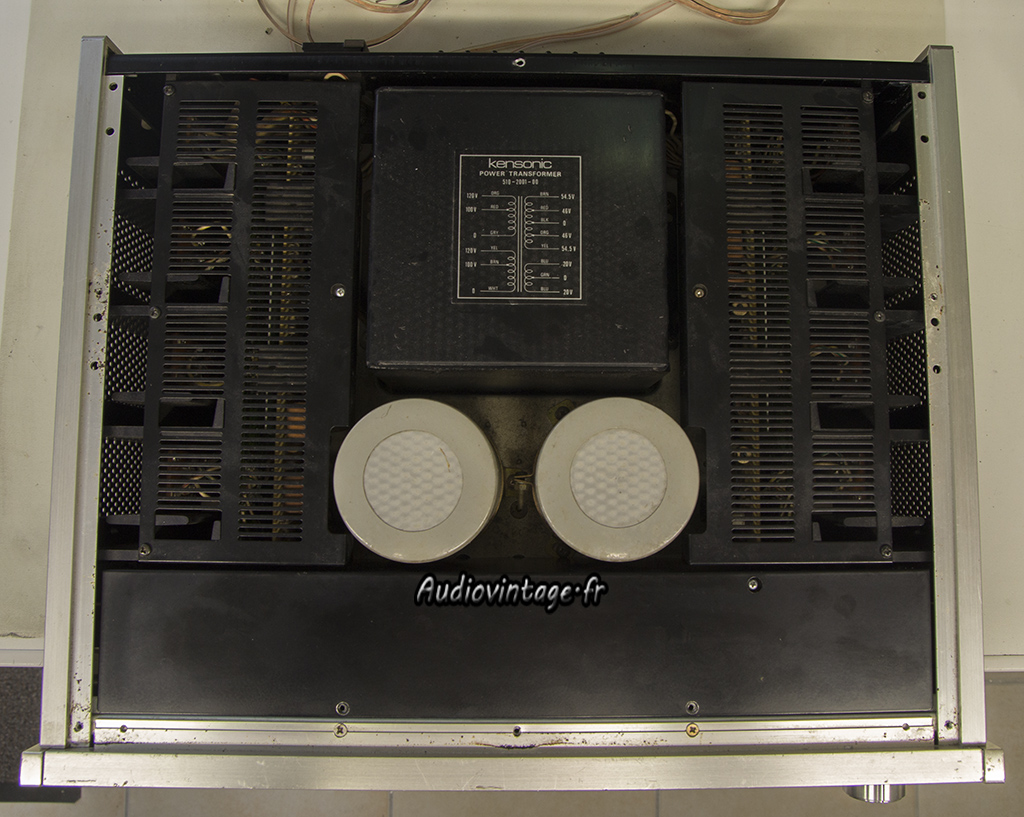

Les chimiques de filtrage de 40000uf sont bien usés (27500uf et 32000uf).
Il faut se creuser la tête pour les remplacer.

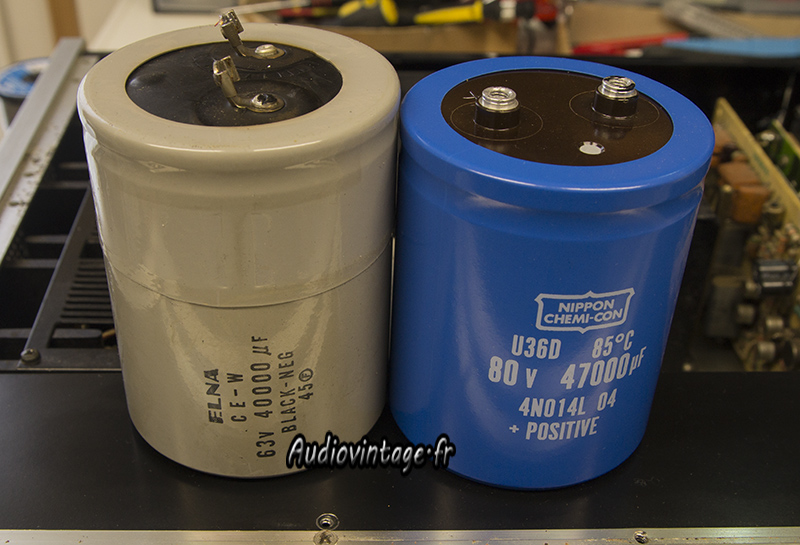

Tout d’abord, il faut mettre la main sur des remplaçants au bon format, ce n’est pas simple principalement pour une question de hauteur.

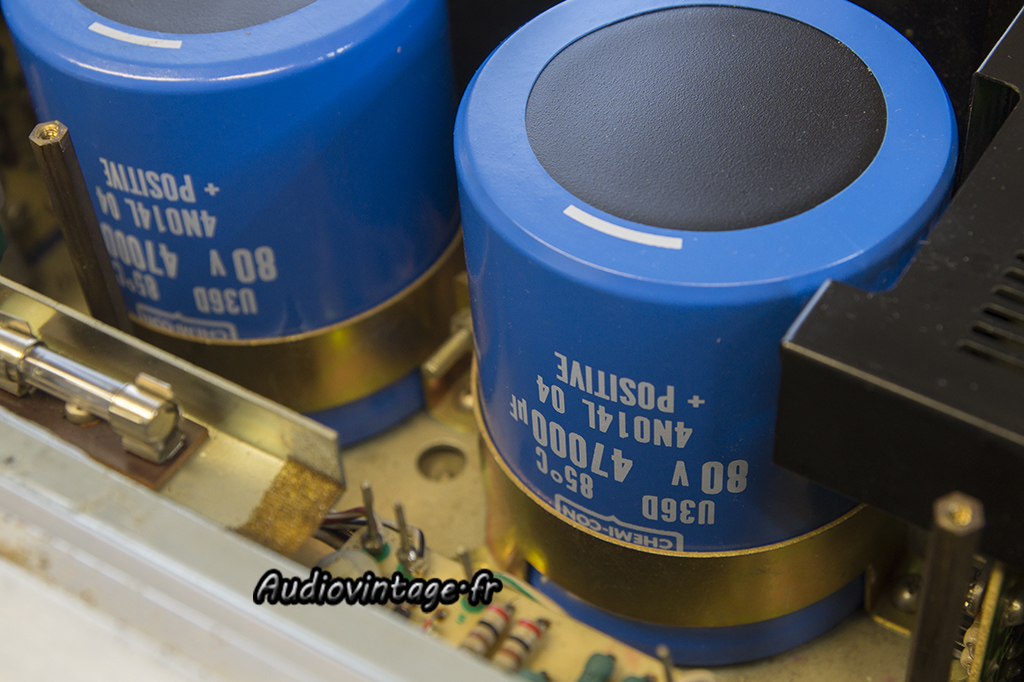

Ensuite, pour le démontage des anciens et le montage des nouveaux, c’est carrément sportif !

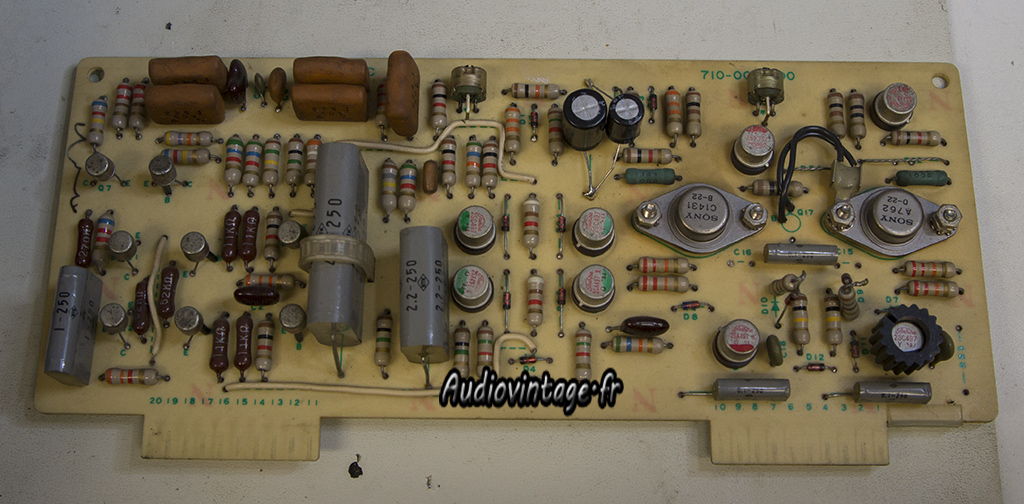

Un des circuits d’amplification. Les condensateurs chimiques en place sont des Capxon, il vaut mieux remplacer ces choses…

Les « muse » sont en place.
Les trimmers de réglages de bias et d’offset sont également remplacés.

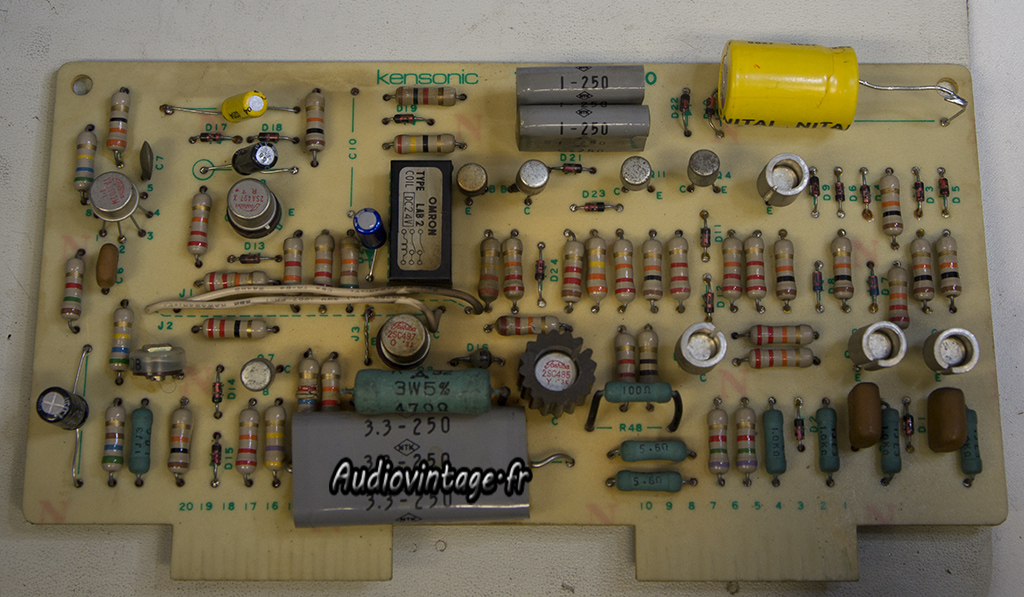

Ici aussi, intervention passée.

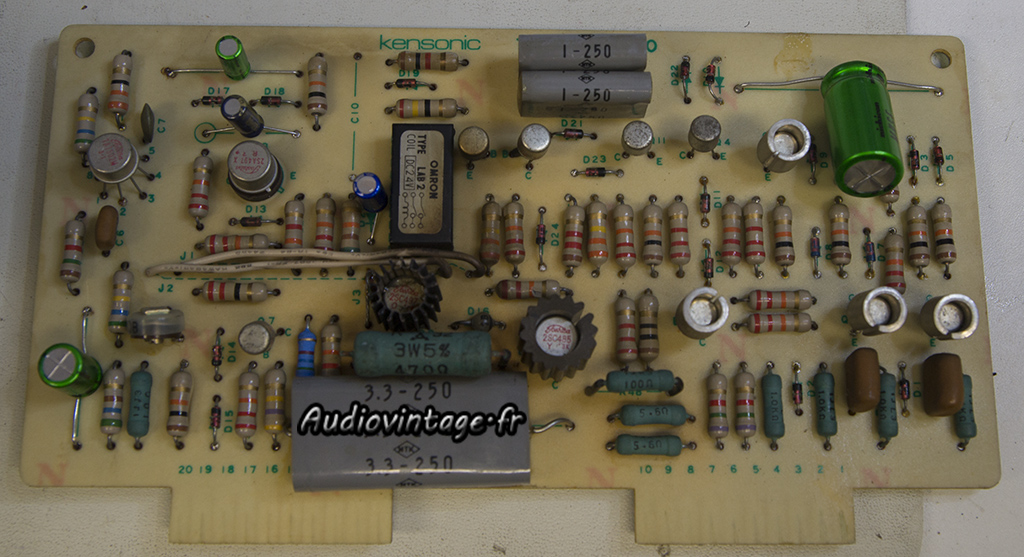

Condensateurs neufs et remplacement d’une résistance en sale état.

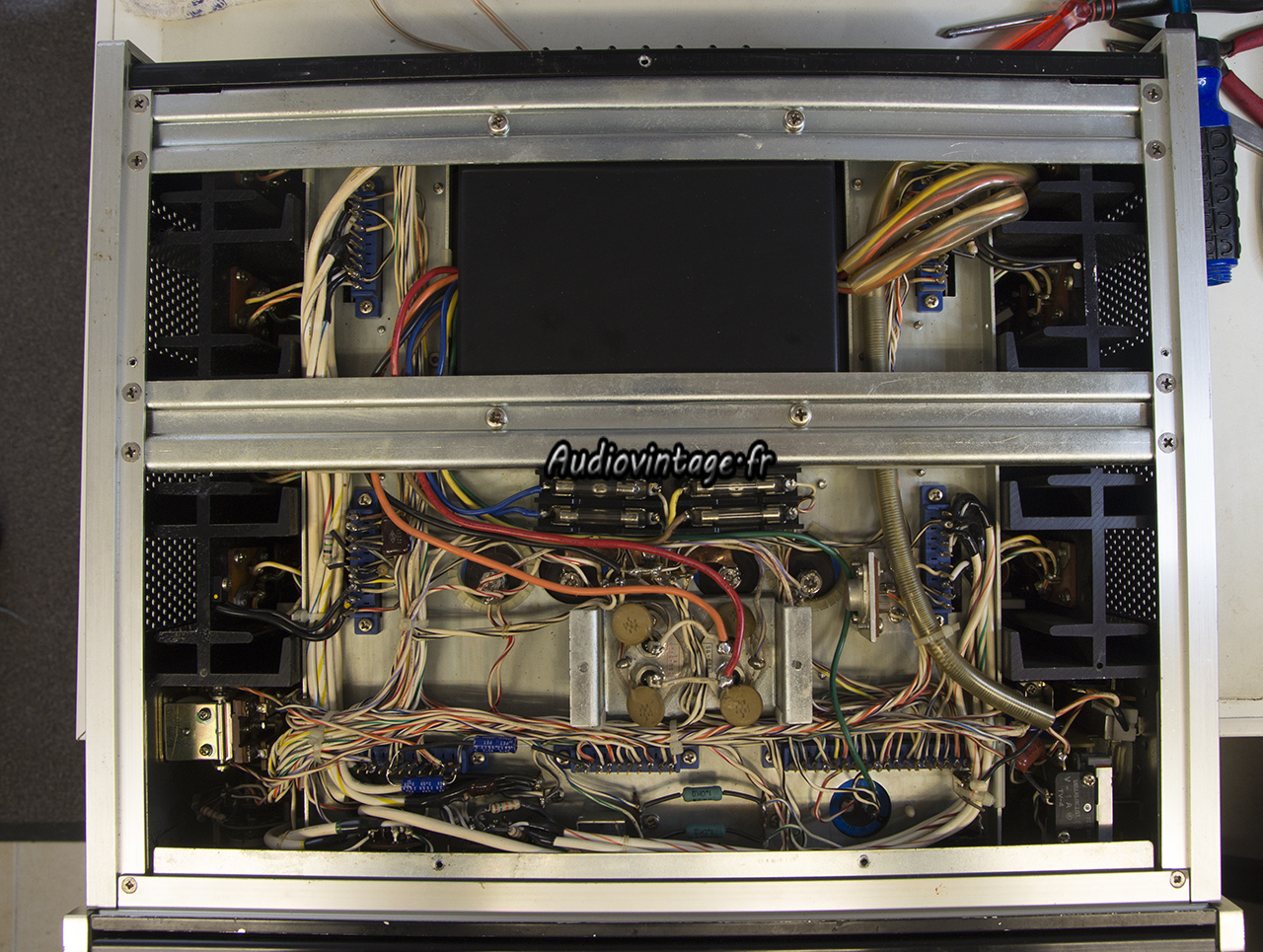

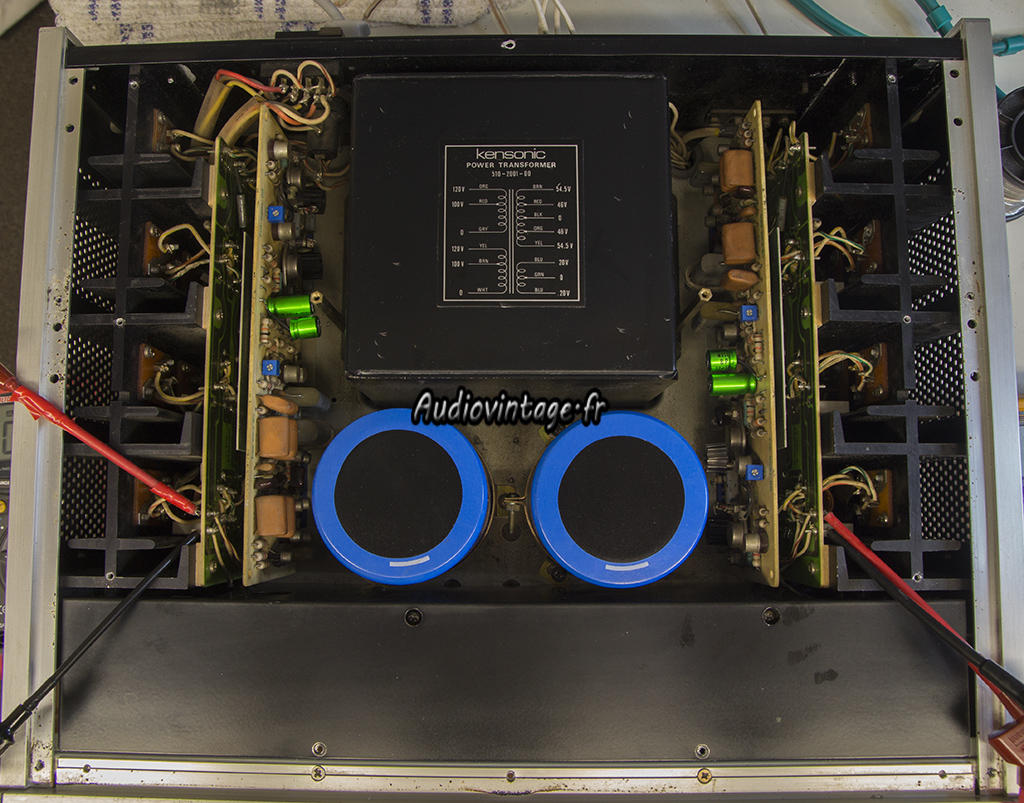

Sous le monstre.

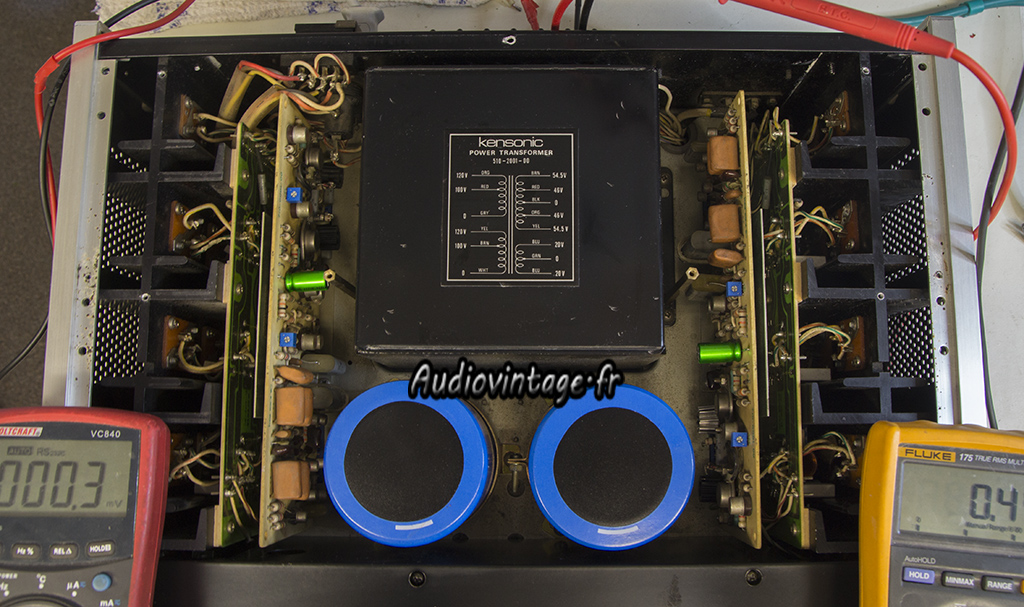

Réglage de l’offset.

Réglage du bias.

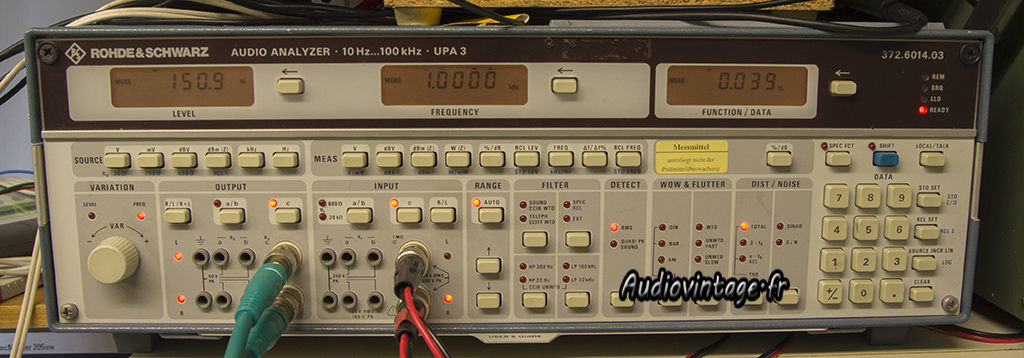

Passage au banc de mesure.

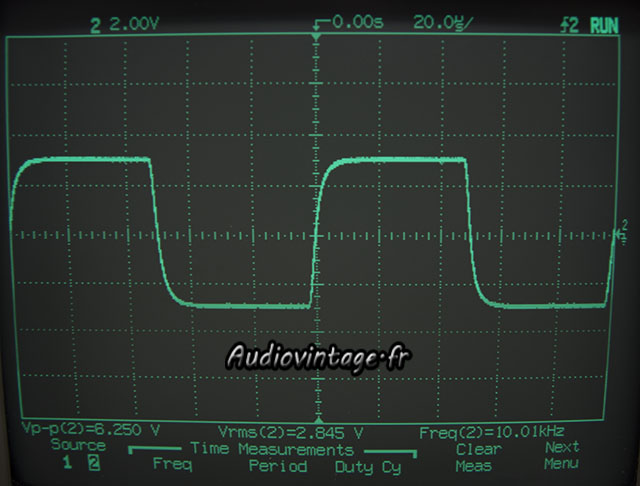

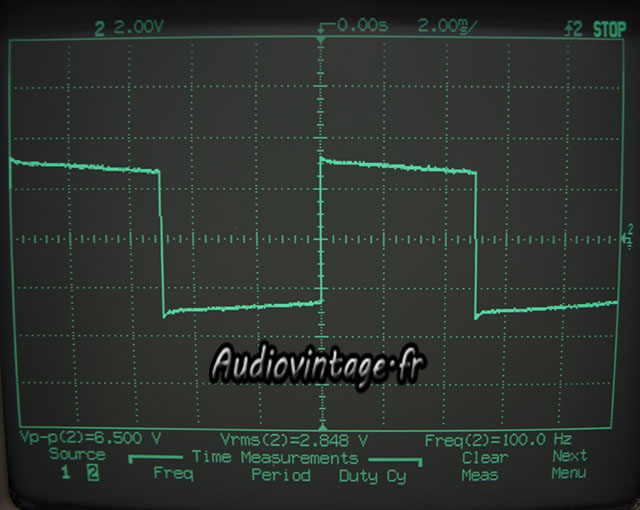

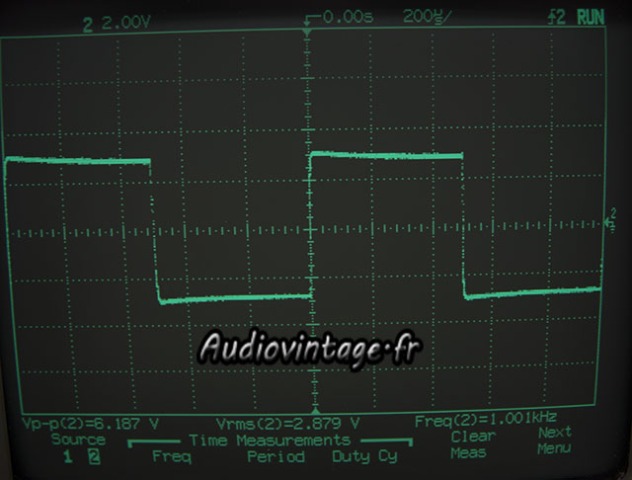

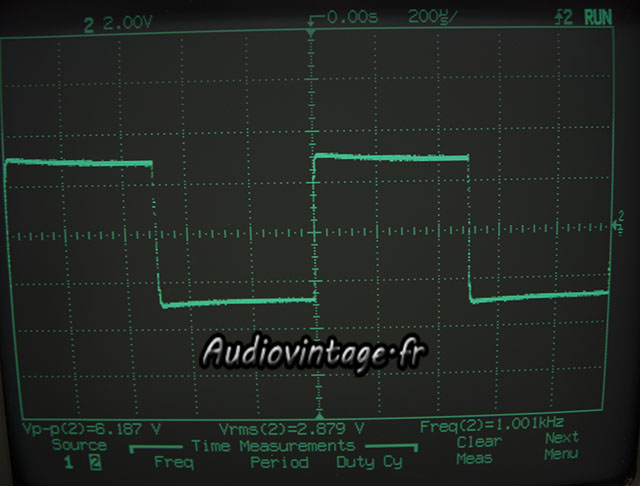

Signal carré à 100hz,1khz et 10khz.

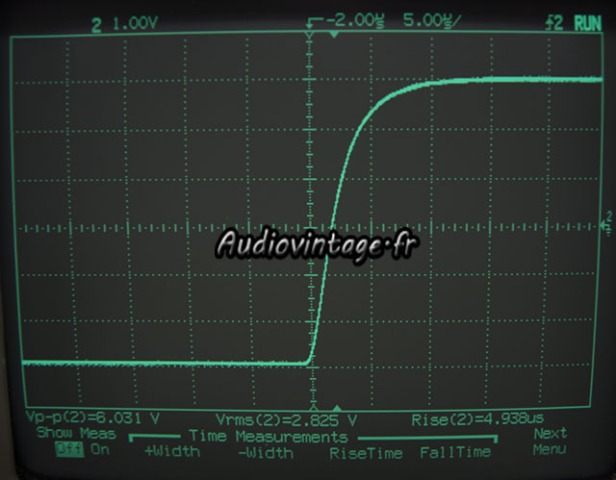

Temps de montée à 10khz.

Audiovintage : réparation et révision de vos appareils !
