Un Quad 44 accueilli à l’atelier avec un buzz sur un canal. Objectif : réparation et révision.
Un bel exemplaire en état d’origine.

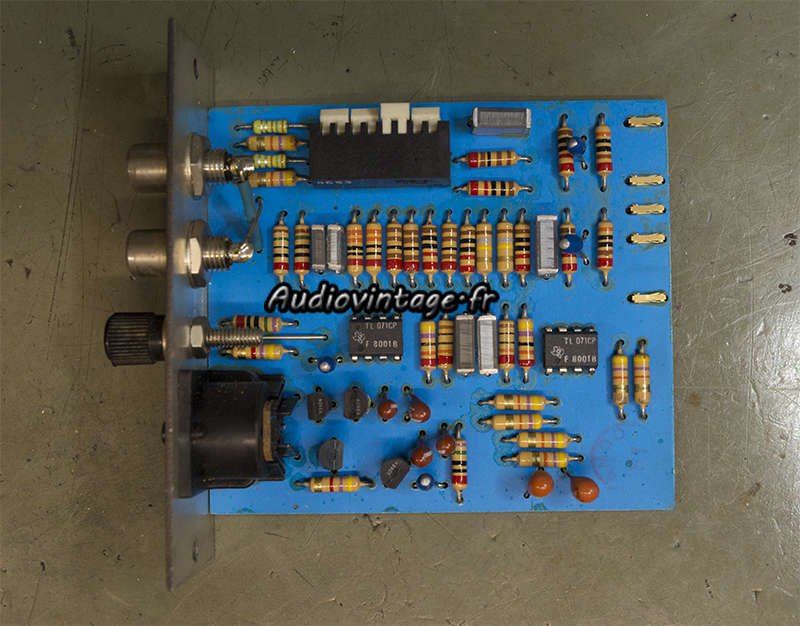

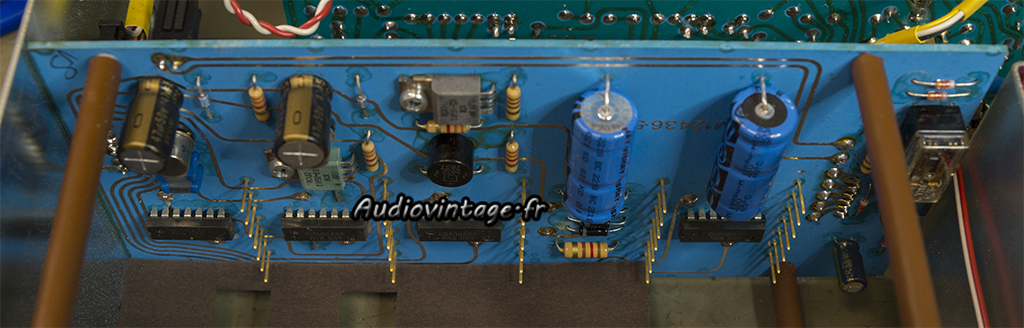

Les circuits sur broches sont retirés.

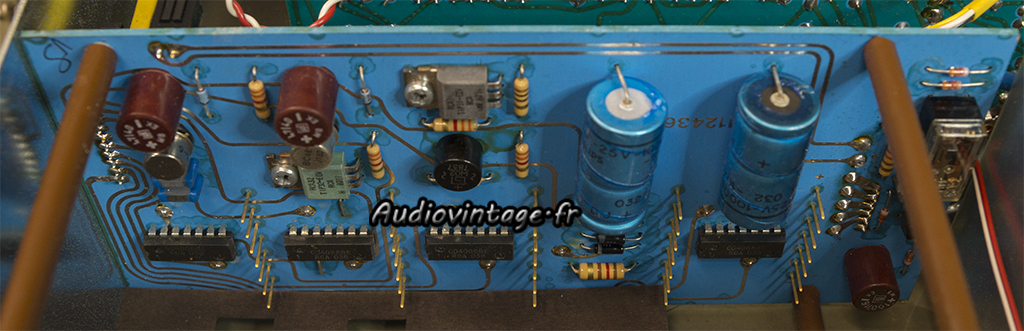

Les condensateurs chimiques sont remplacés, quelques soudures sont refaites par sécurité.

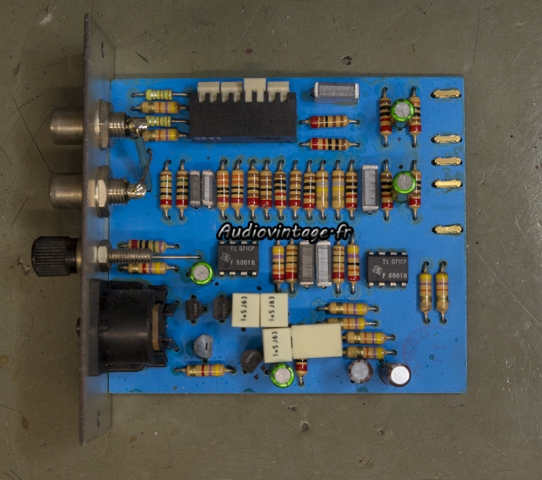

La panne (buzz) était due à un jfet HS en entrée. Par sécurité, les 4 sont remplacés et montés sur des supports.

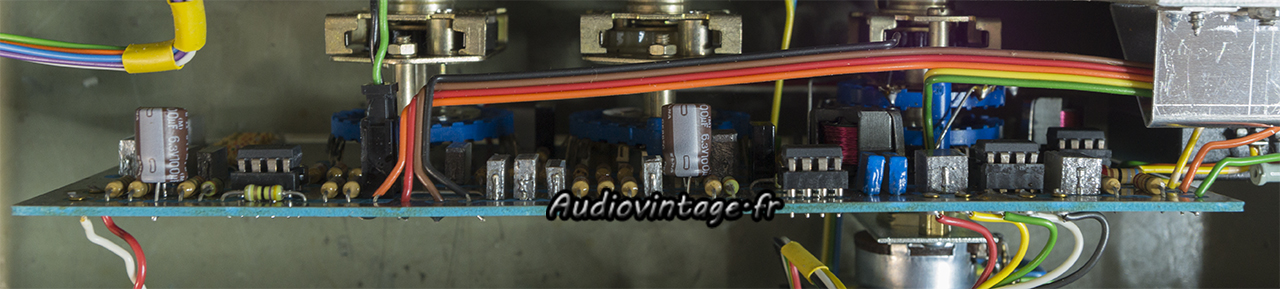

Les condensateurs chimiques sont également remplacés.

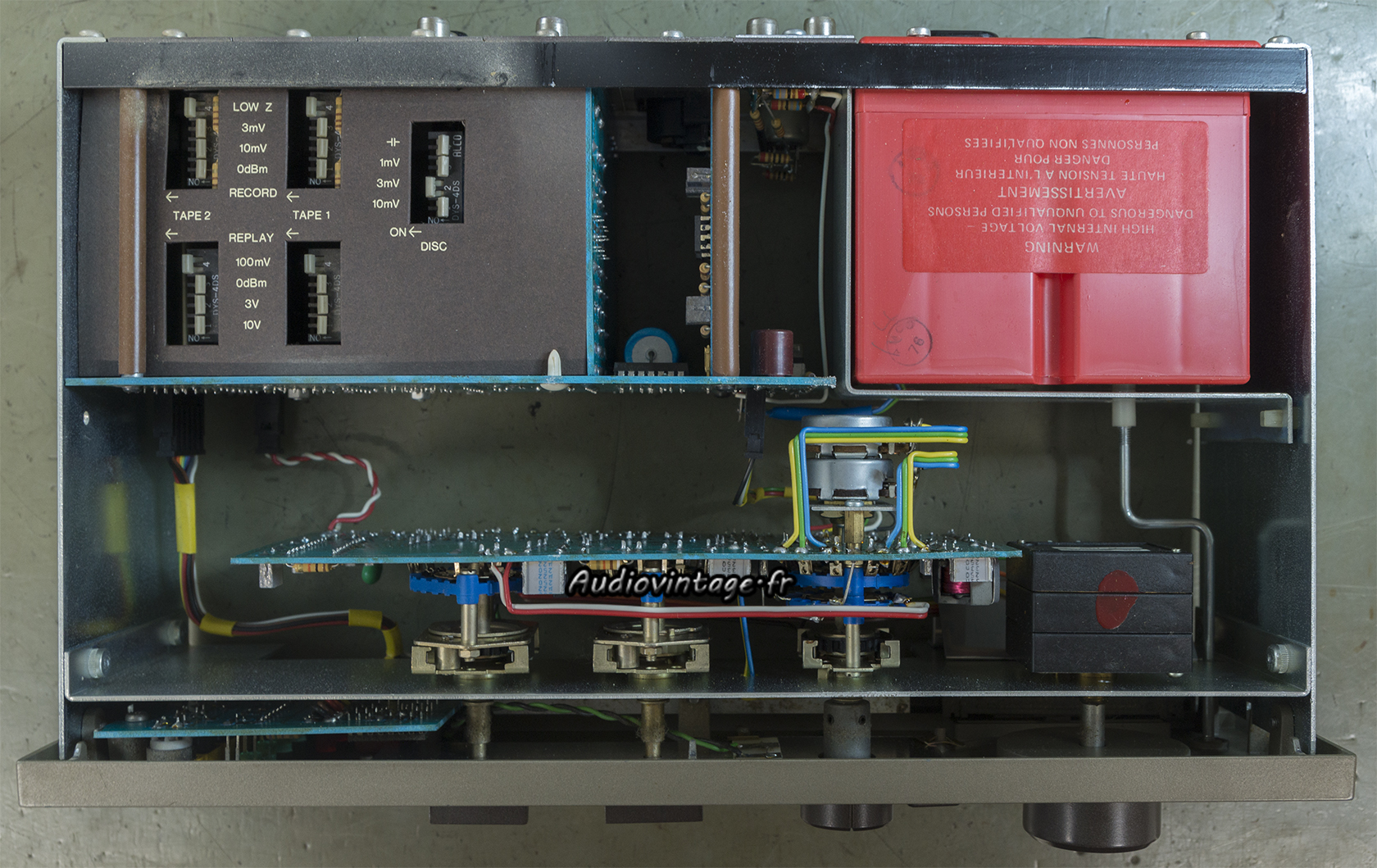

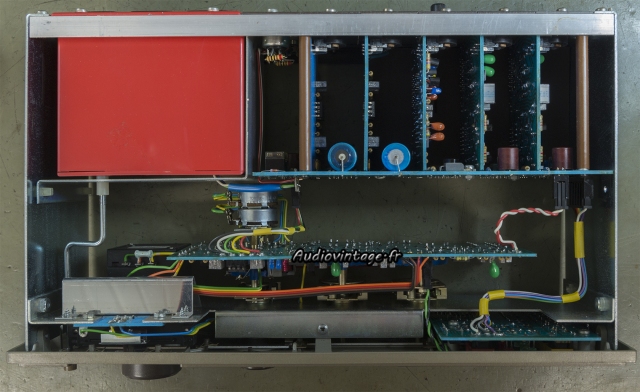

Le boitier alim est ouvert et laisse apparaitre un snubber Rifa en fin de carrière.

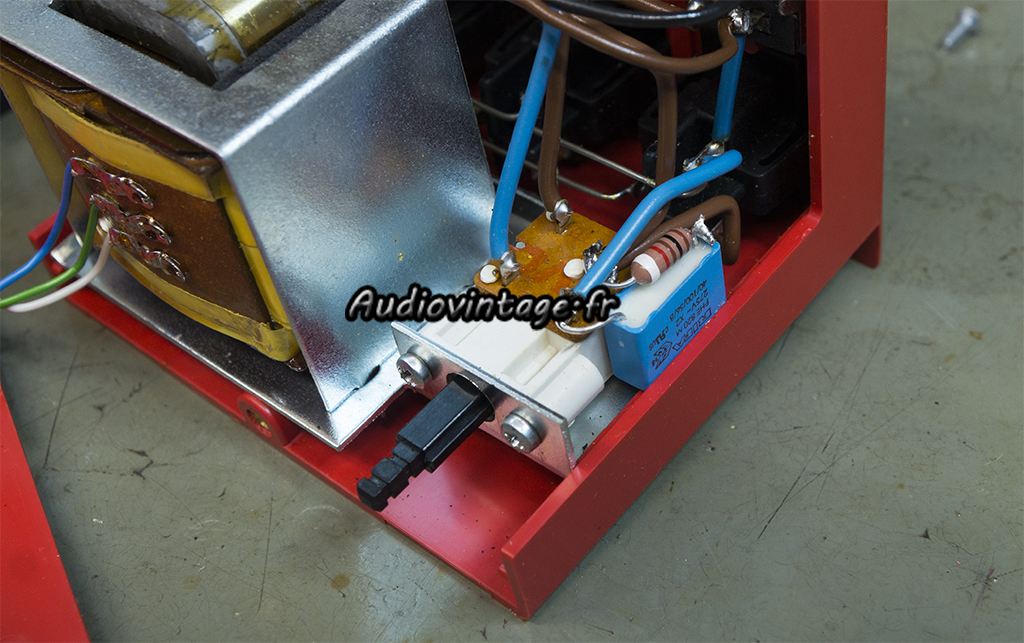

Remplacé par un condensateur X2 + résistance externe.

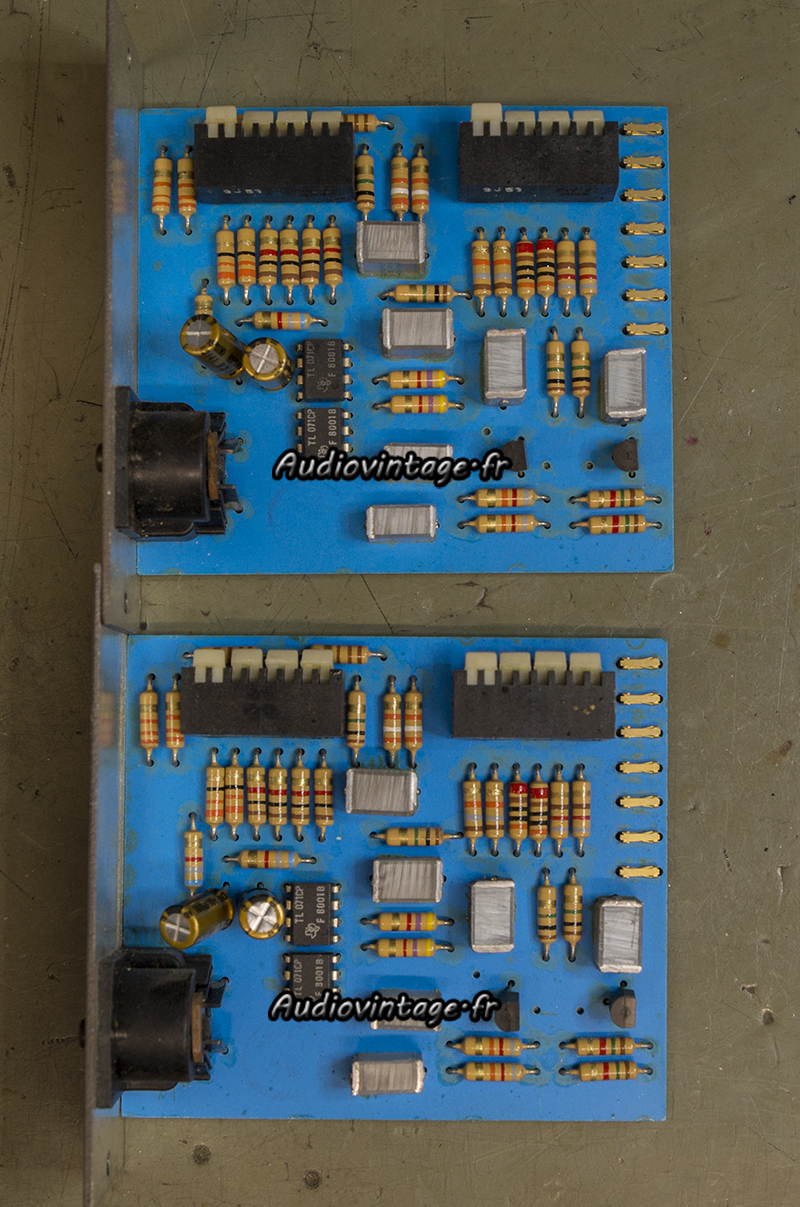

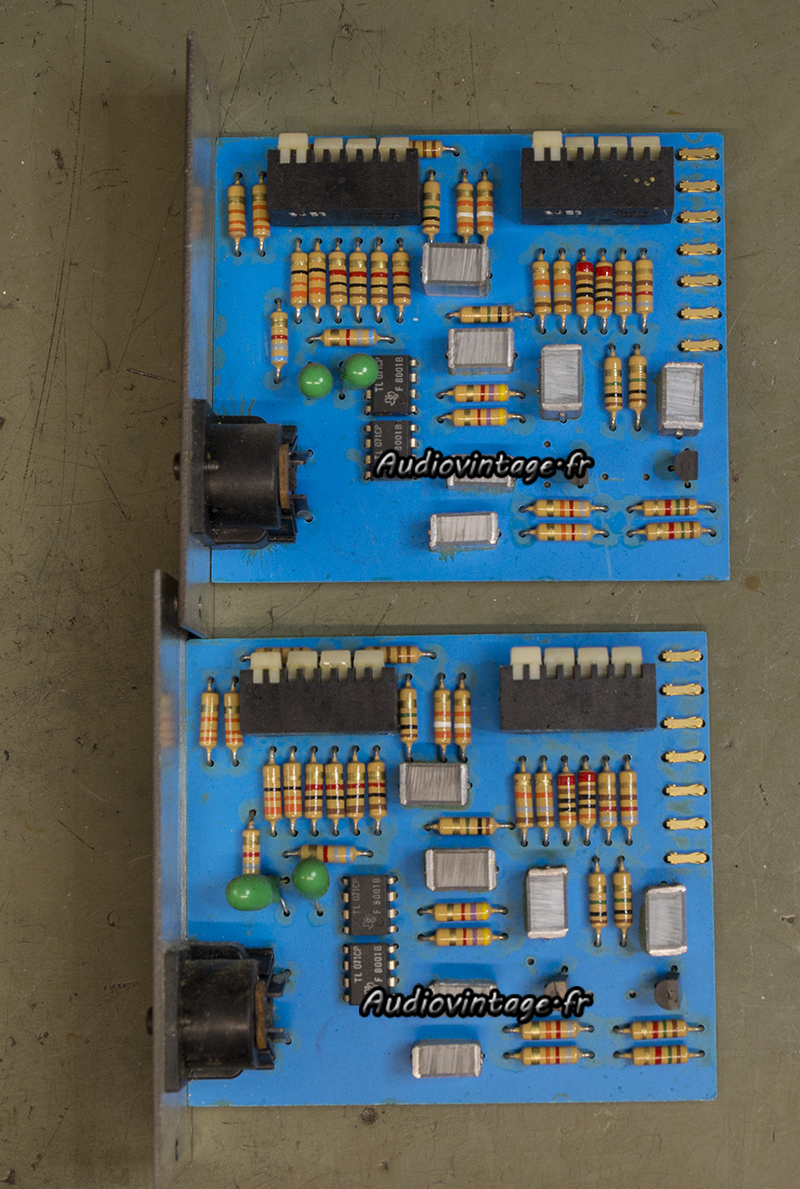

Les divers circuits.
Reçoivent tous des condensateurs chimiques neufs.
Les commandes sont nettoyées, les circuits reprennent leur place. Terminé.

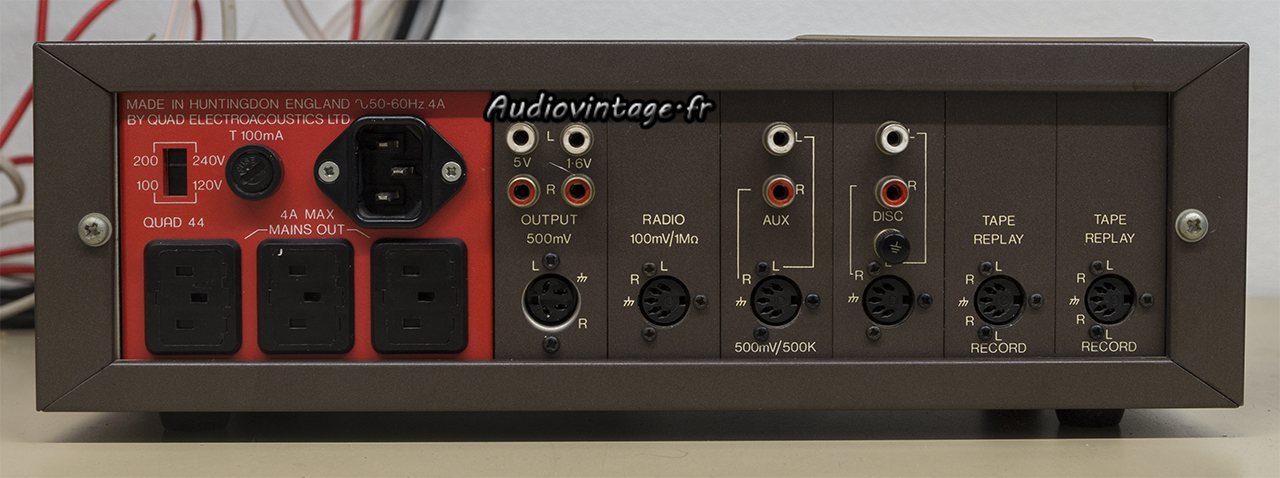

Connectique.
Les mesures sur entrée aux :

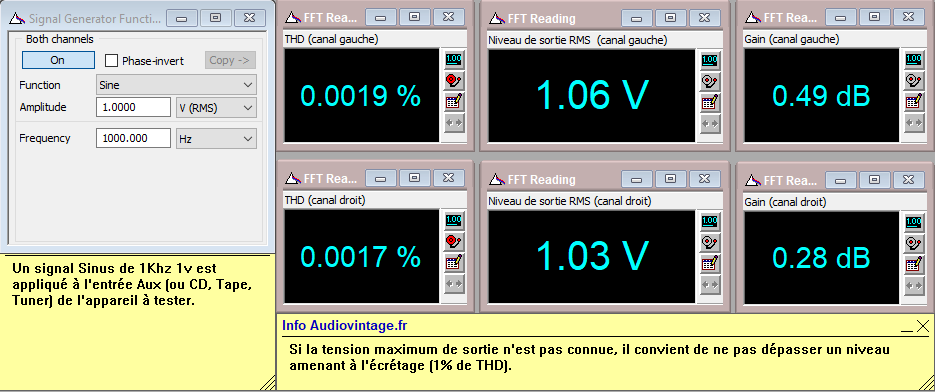

Distorsion à 1v en sortie, entrée aux, tone defeat.

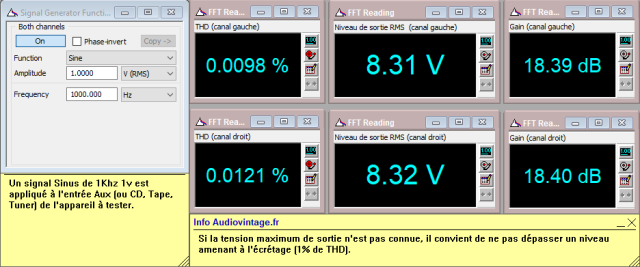

Distorsion à 8v en sortie, entrée aux, tone defeat.

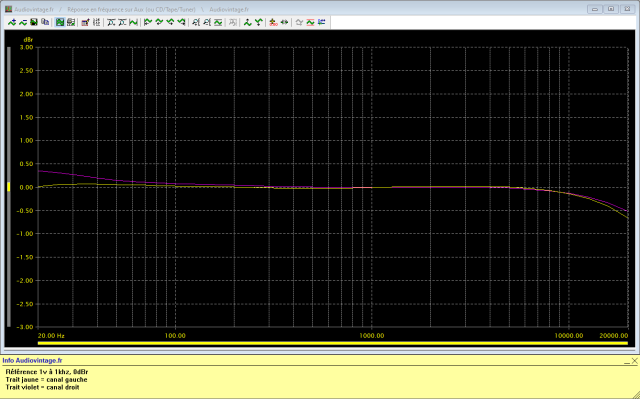

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

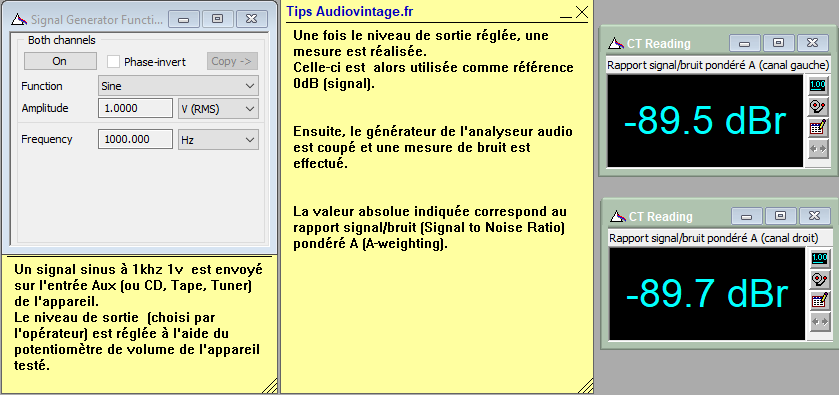

Rapport signal bruit à 8v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono :

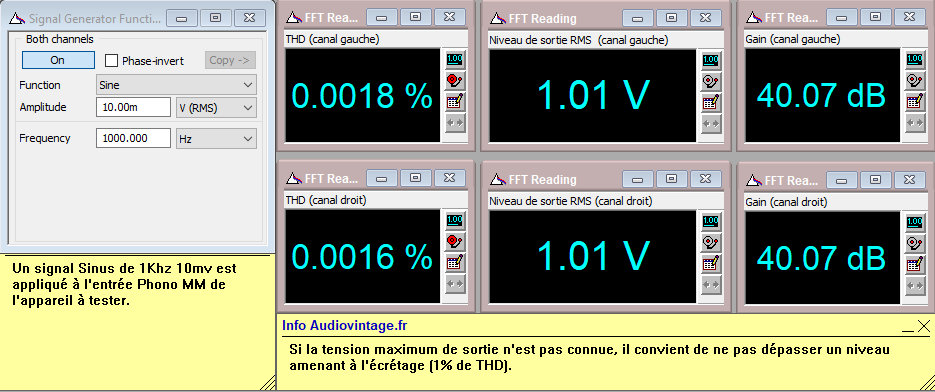

Distorsion à 1v en sortie, entrée phono, tone defeat
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.

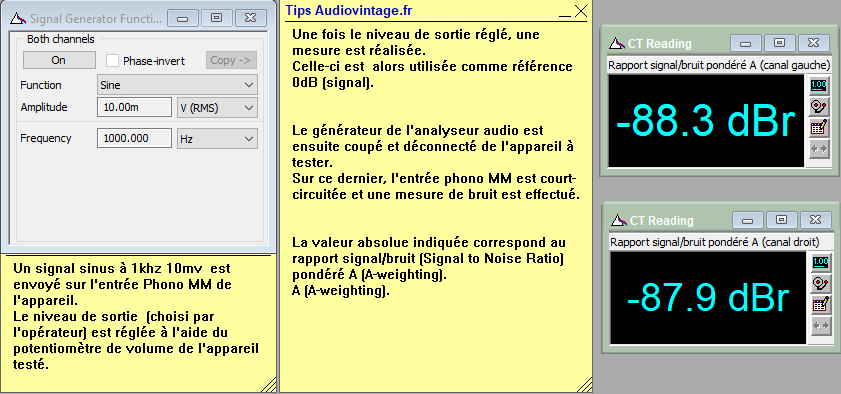

Rapport signal bruit à 5v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

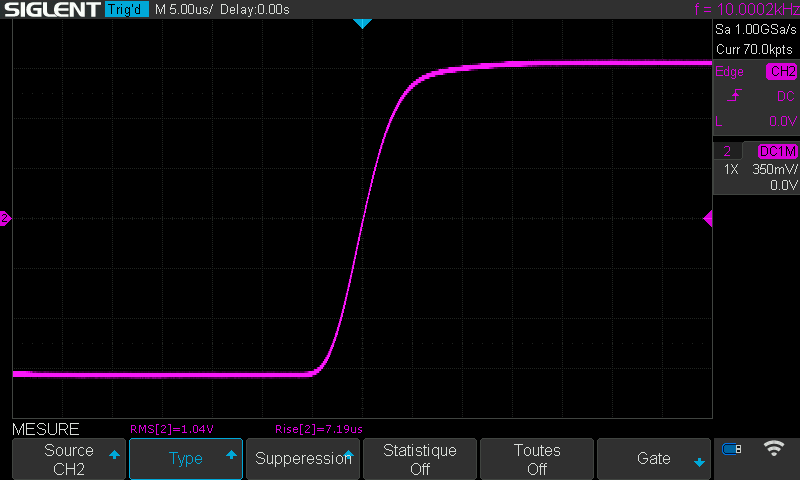

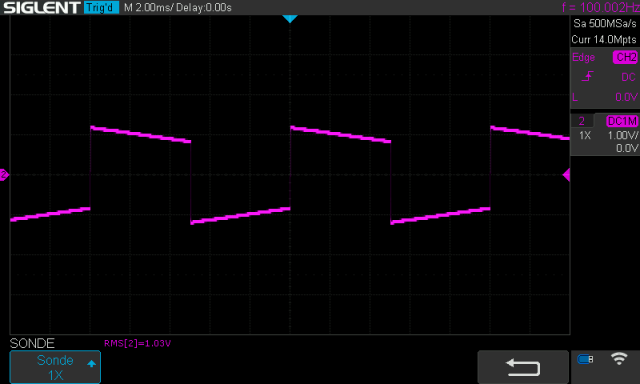

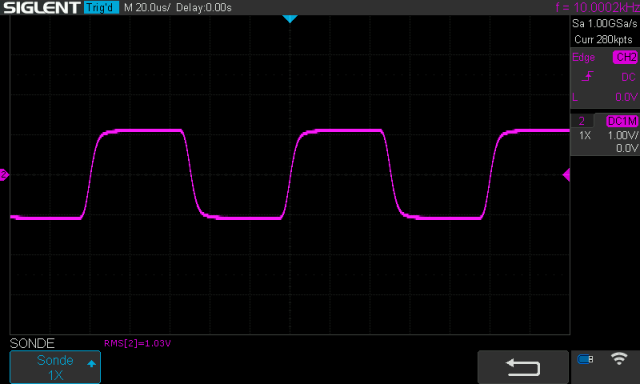

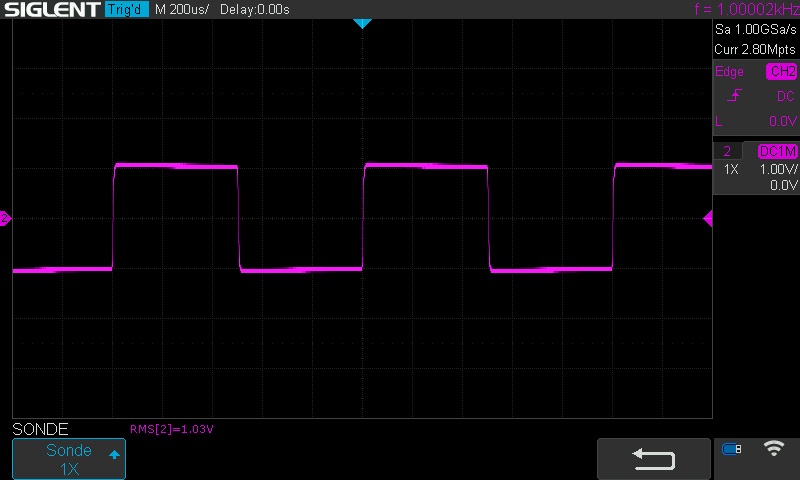

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
