Onkyo P-304. Préamplificateur de la fin des années 80. Celui-ci est en panne et il est donc arrivé à l’atelier pour réparation et révision, accompagné de son acolyte le bloc de puissance M-504 du même constructeur.
Il est dans son état d’origine mais refuse de diffuser quoi que ce soit sur le canal gauche.

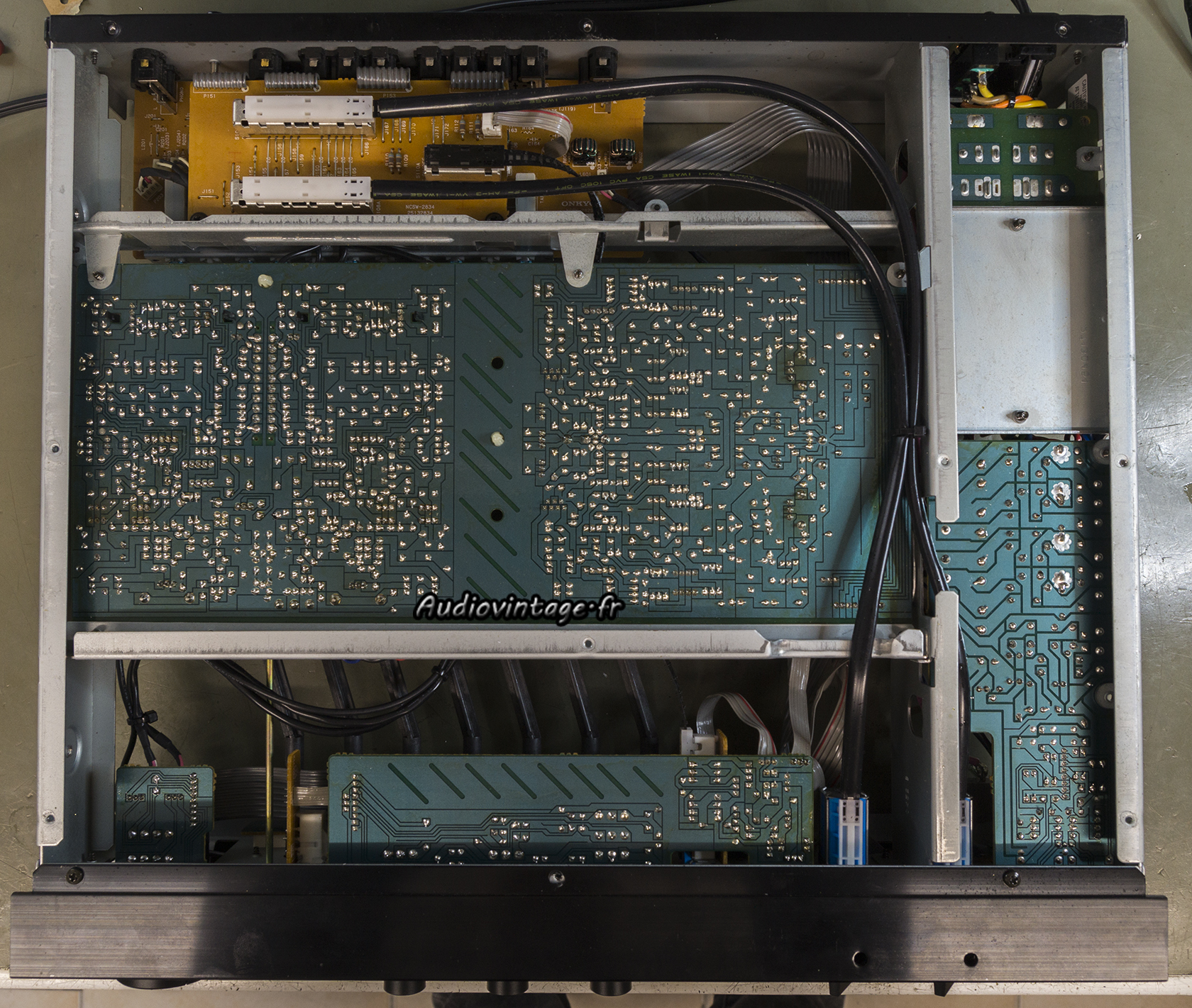

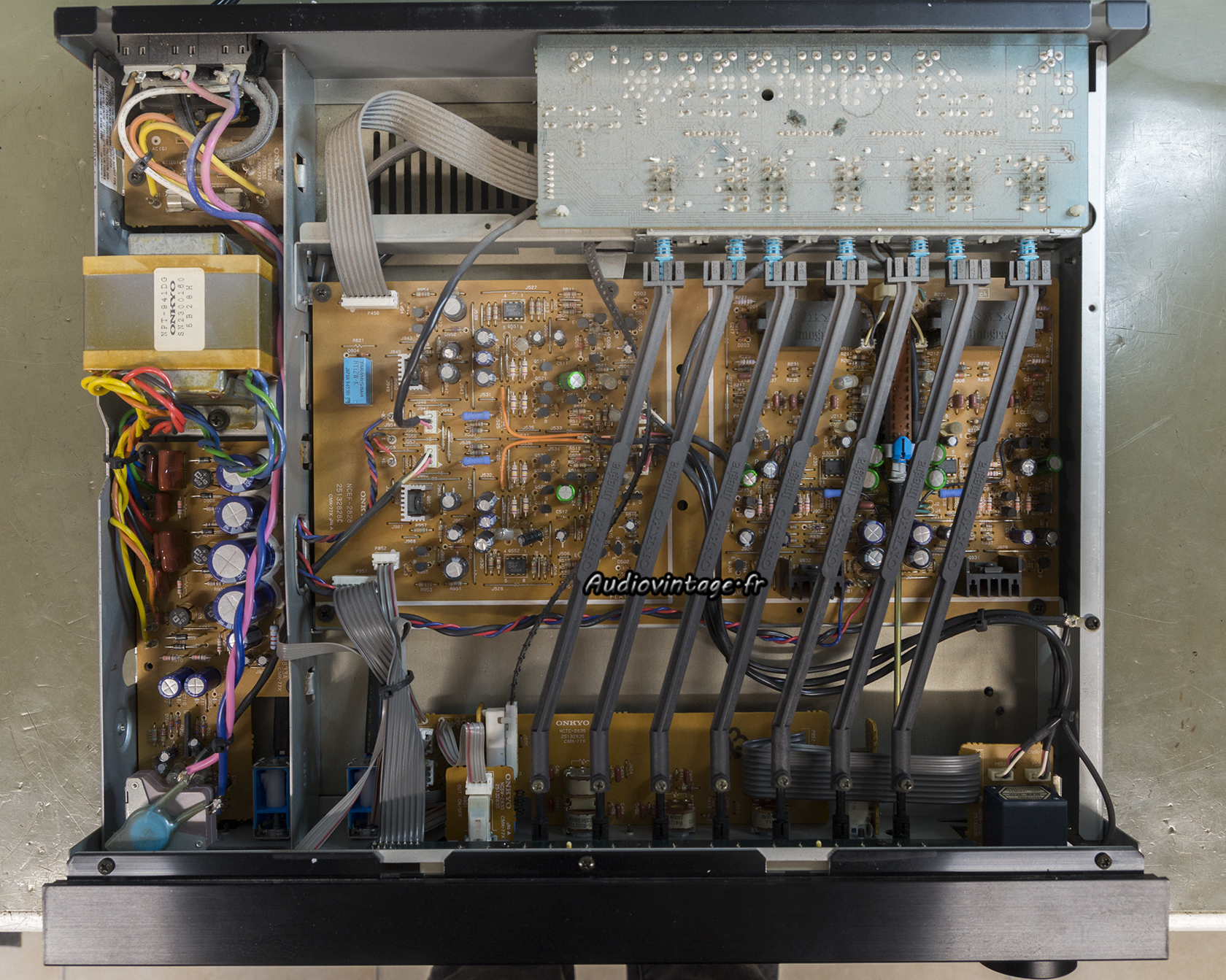

Je note au passage les très nombreuses soudures en mauvais état et pas uniquement aux points « chauds » plus ou moins visible sur la photo. Elles devront être refaites, un travail long et fastidieux…
J’avoue avoir mis beaucoup de temps à trouver la panne. Le responsable était le potentiomètre de balance.

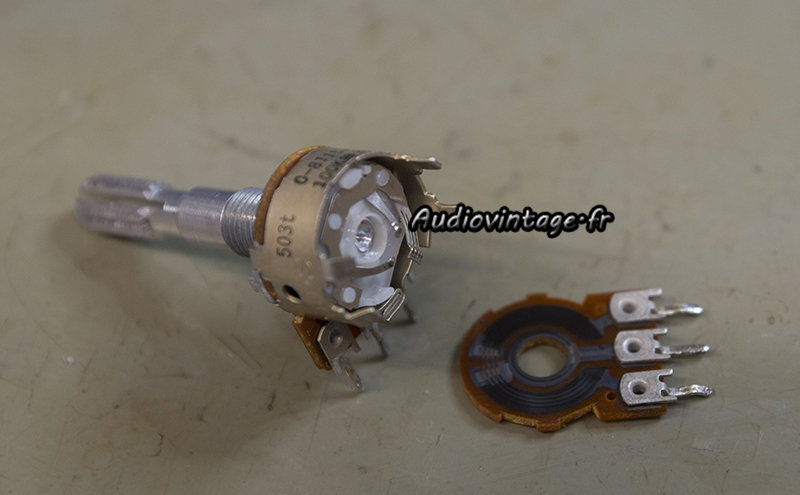

En effet, une des pistes, celle du milieu qui forme un œillet (pièce de droite) est tellement encrassée qu’il n’y a plus aucun contact avec le curseur (sur la pièce de gauche).
Après vérification, le potentiomètre de réglage d’aigu commençait à montrer des signes d’encrassement identique (mesure ohmique). Il a donc eu droit à un nettoyage identique.
Le potentiomètre de réglage grave, différent dans sa conception, n’avait pas de souci.
Hélas, ce n’est pas le seul problème présent sur le canal gauche. Apparait un buzz audible, quelle que soit l’entrée, particulièrement quand le potentiomètre de volume est à 0.

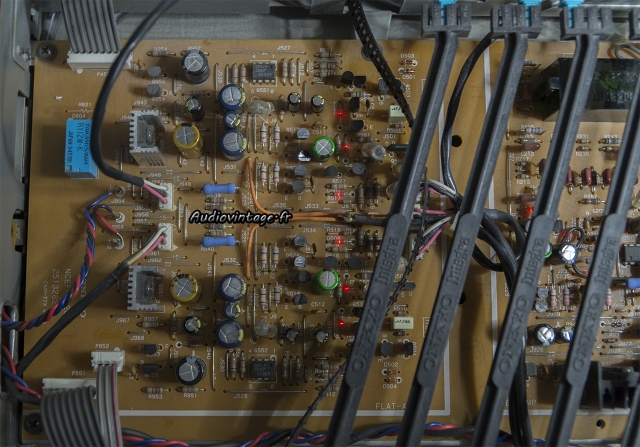

Il s’agissait d’un condensateur polystyrène défectueux sur le circuit « flat amp ». Pas évident à trouver non plus car les mesures sur l’appareil en route ne montraient rien d’exploitable.
L’appareil eu droit à de nombreux condensateurs chimiques neufs.

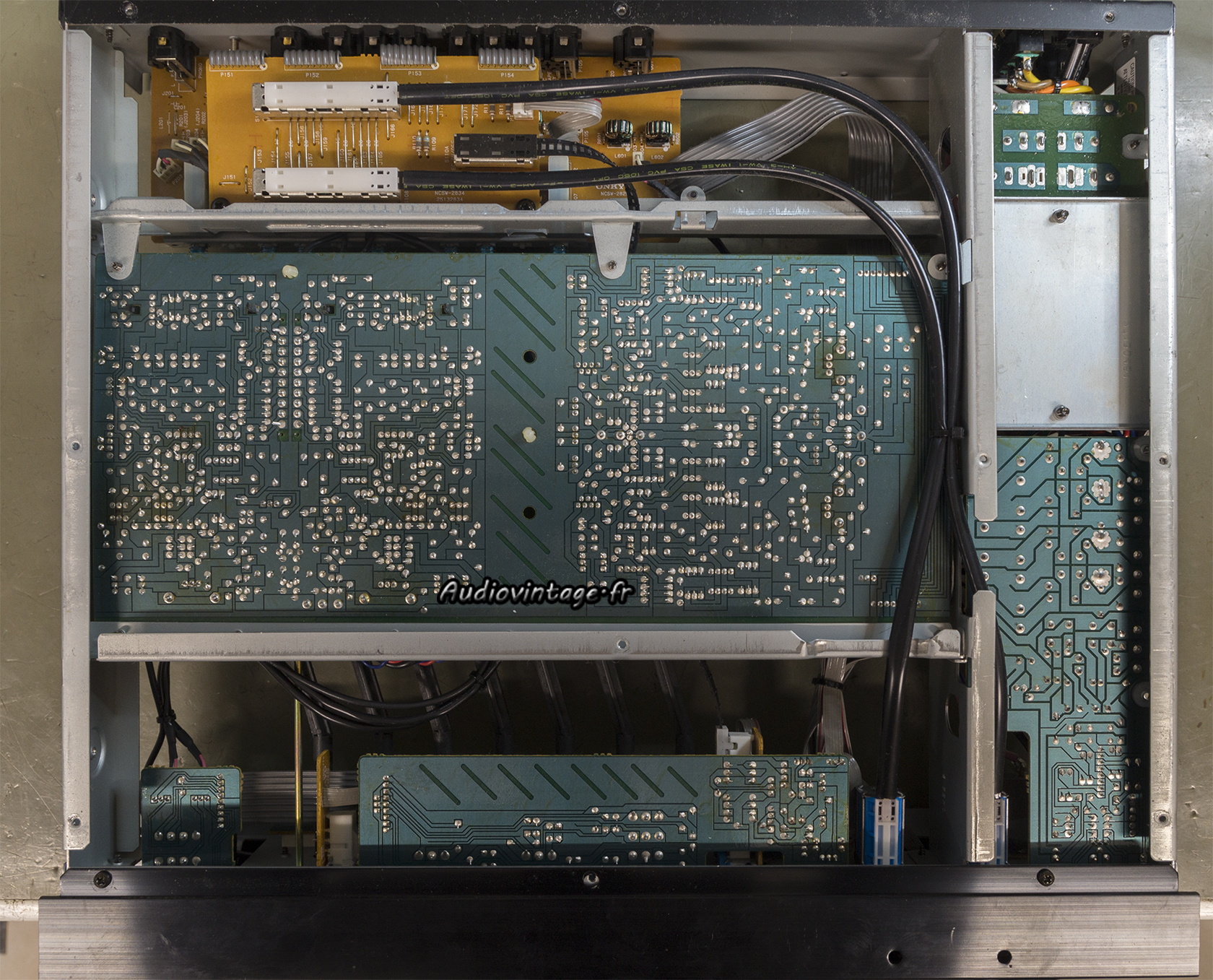

La quasi-totalité des soudures ont été refaites, et ça en fait un sacré paquet…
Au coin des leds pour réchauffer l’atmosphère :).

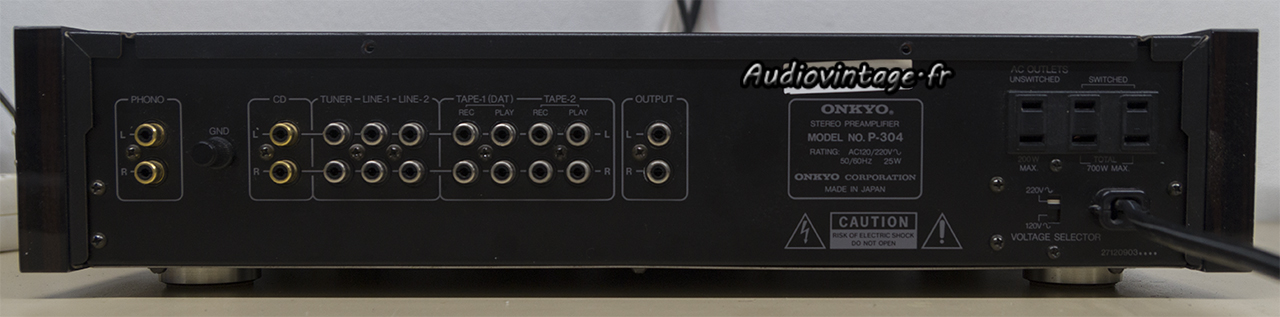

Connectique.

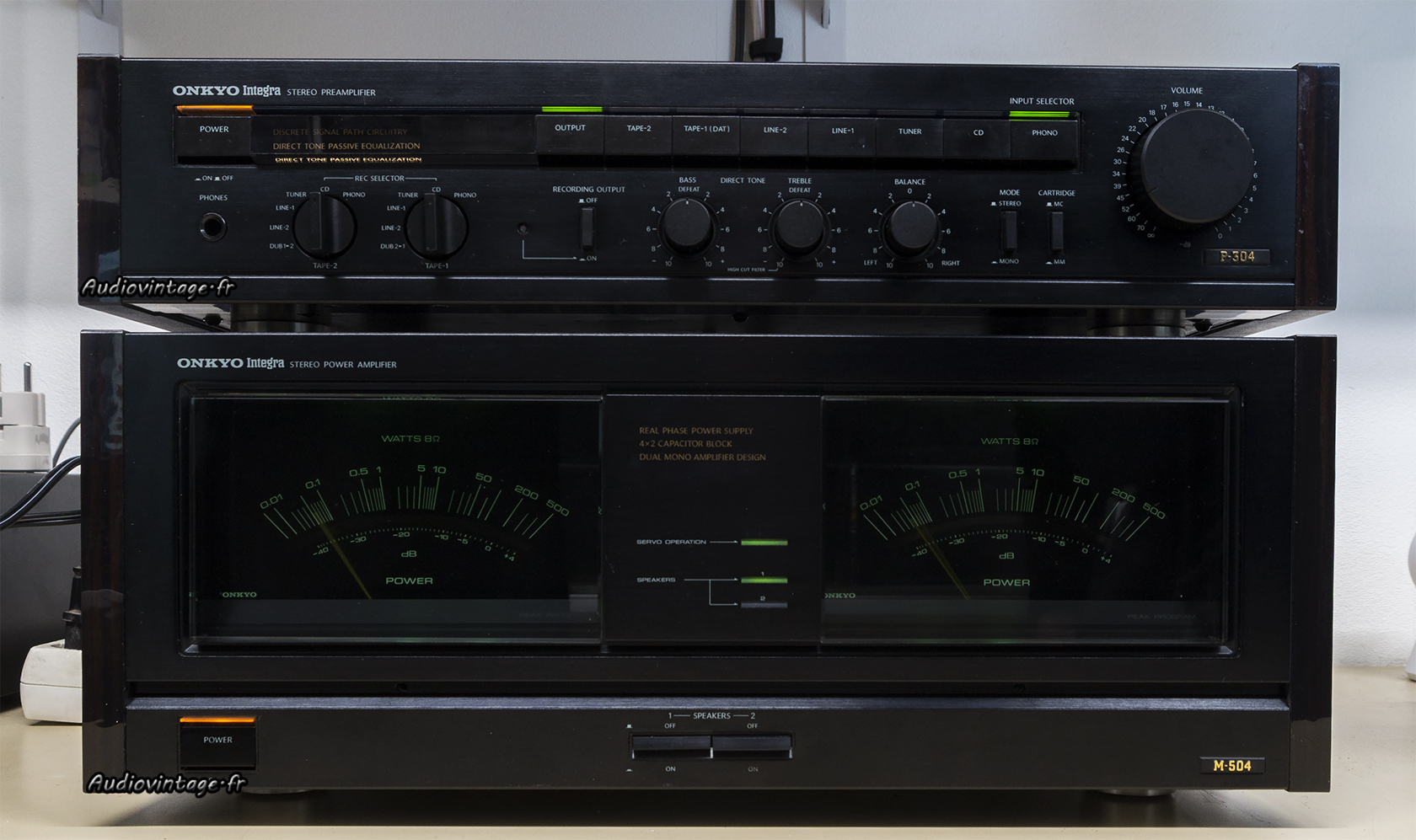

Ils ne sont pas beaux tous les deux ?
Les mesures sur entrée CD :
Distorsion à 1v en sortie, entrée CD, tone defeat.

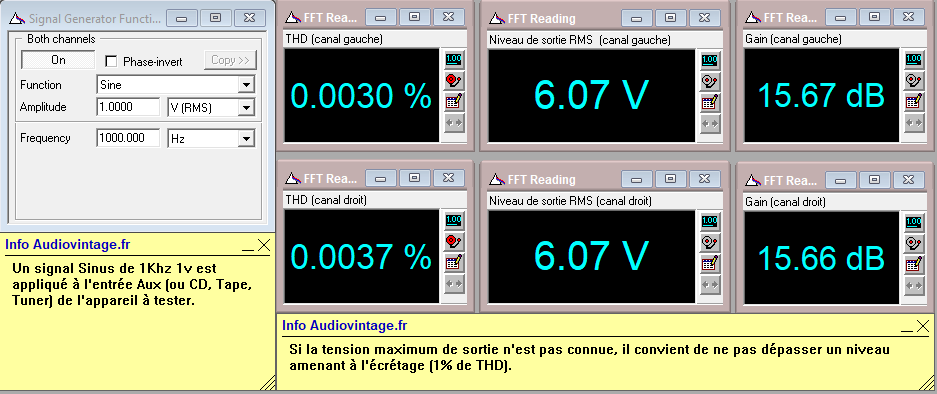

Distorsion à 6v en sortie, entrée CD, tone defeat.

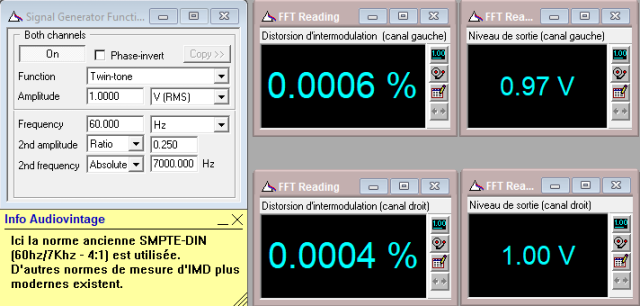

Distorsion d’intermodulation à 1v en sortie, entrée CD, tone defeat.

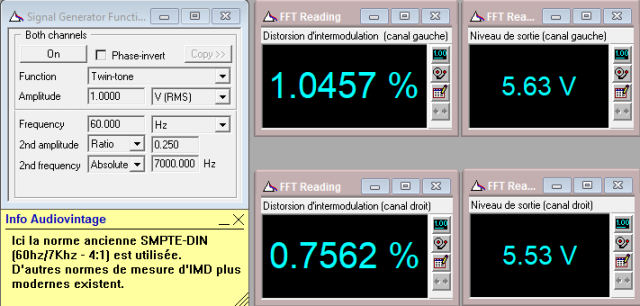

Niveau de sortie à l’écrêtage en IMD, entrée CD, tone defeat.
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat.

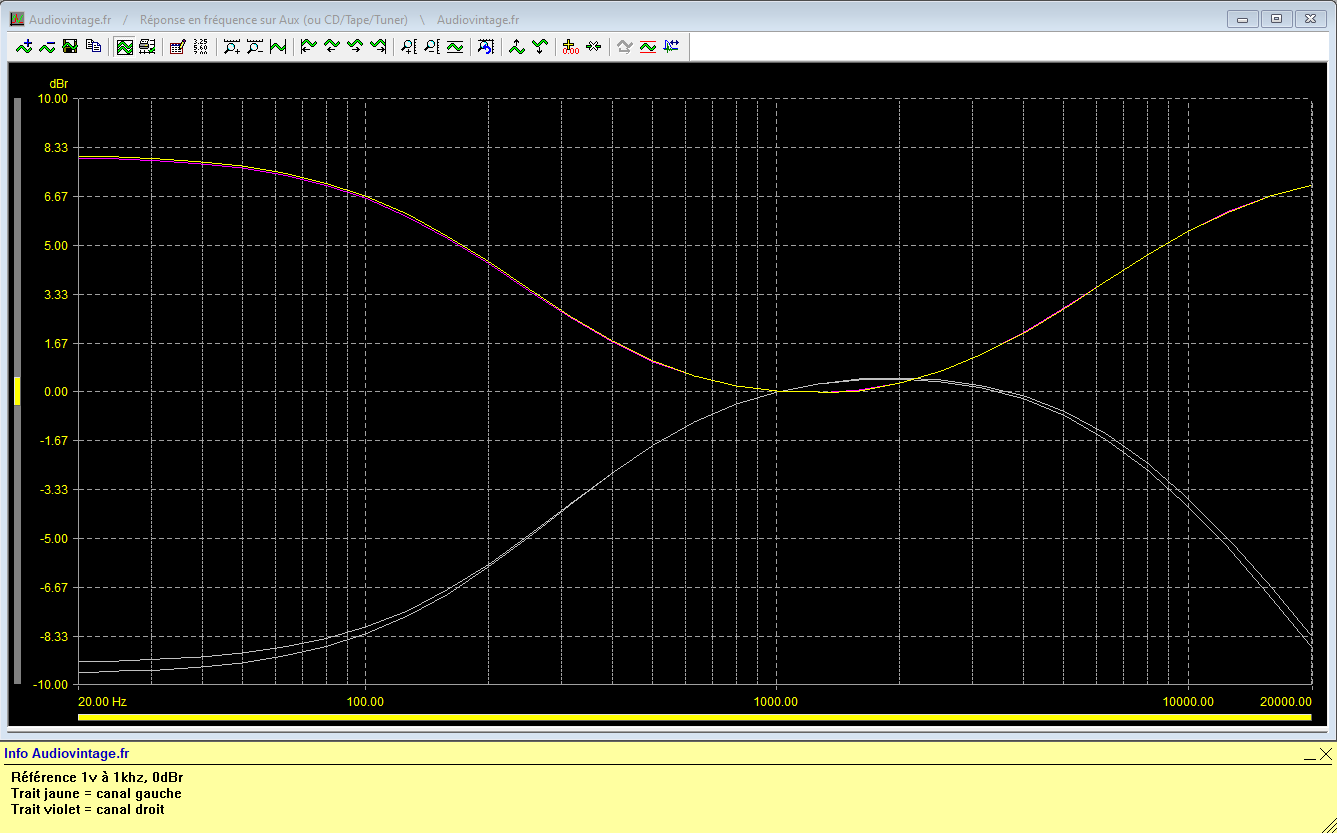

Réponse en fréquence à 1v en sortie, entrée CD, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 1v en sortie, entrée CD, tone defeat.
Rapport signal bruit à 6v en sortie, entrée CD, tone defeat.
Les mesures sur entrée phono MM :

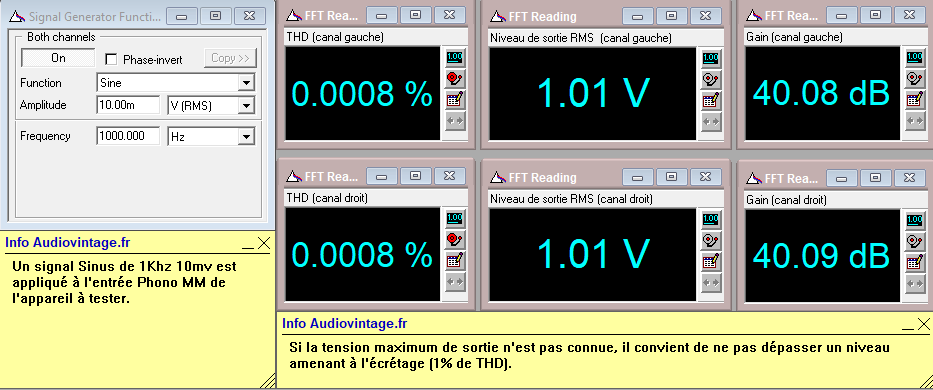

Distorsion à 1v en sortie, entrée phono MM, tone defeat.

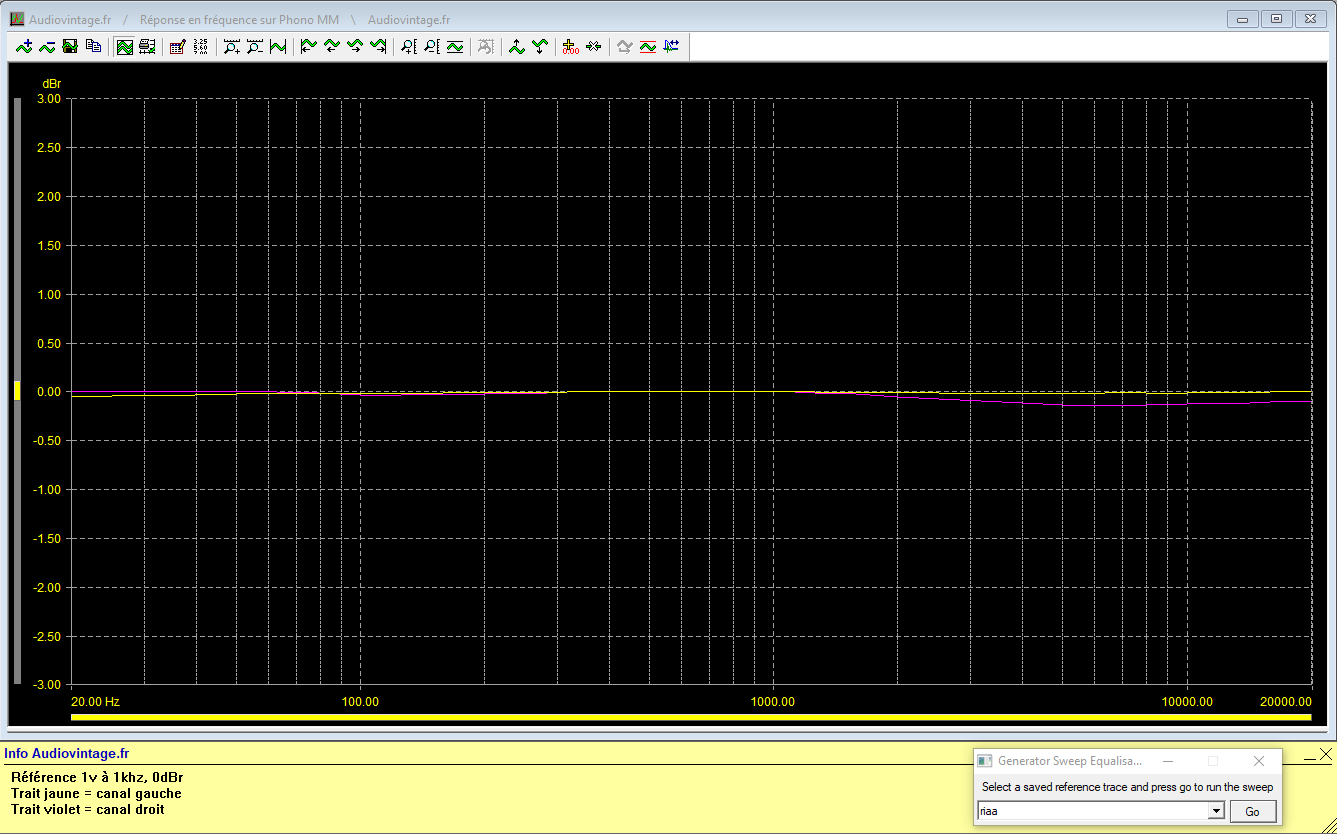

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

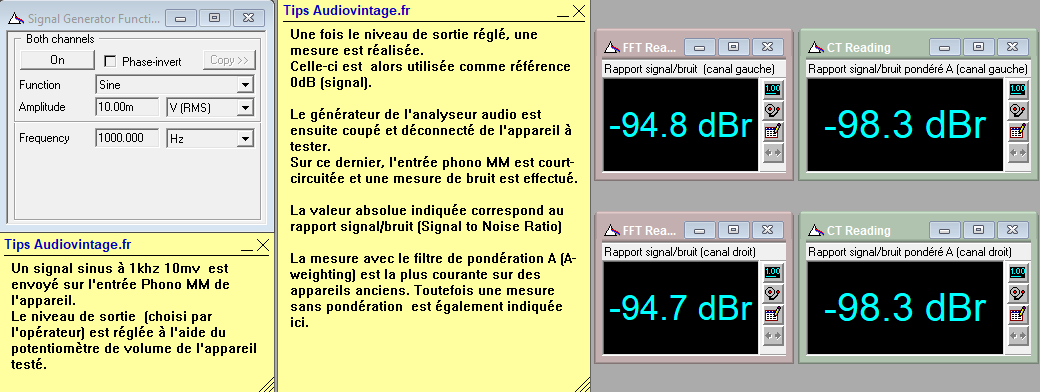

Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 6v en sortie, entrée phono MM, tone defeat.
Les mesures sur entrée phono MC :

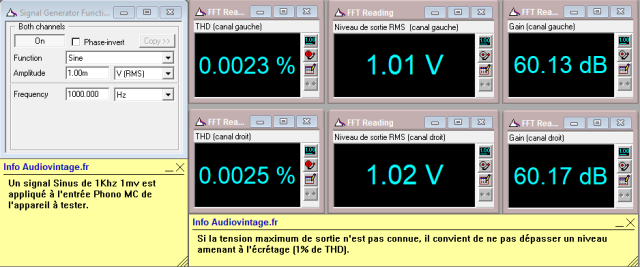

Distorsion à 1v en sortie, entrée phono MC, tone defeat.
Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.
Rapport signal bruit à 6v en sortie, entrée phono MC, tone defeat.
Les mesures à l’oscilloscope :

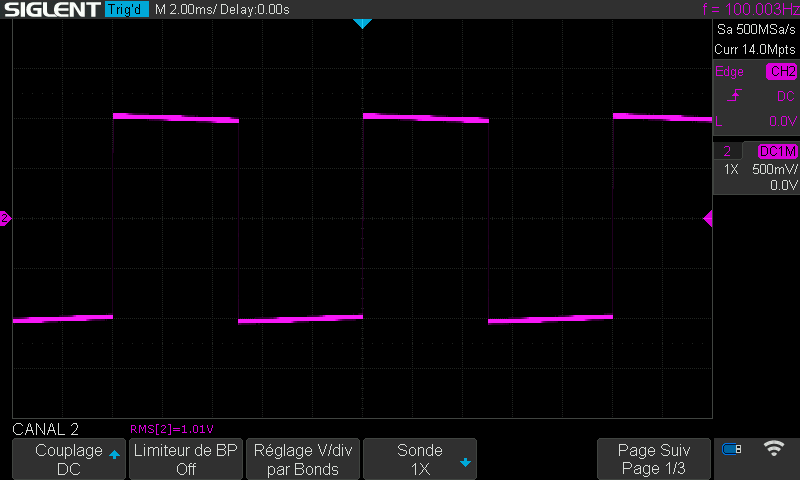

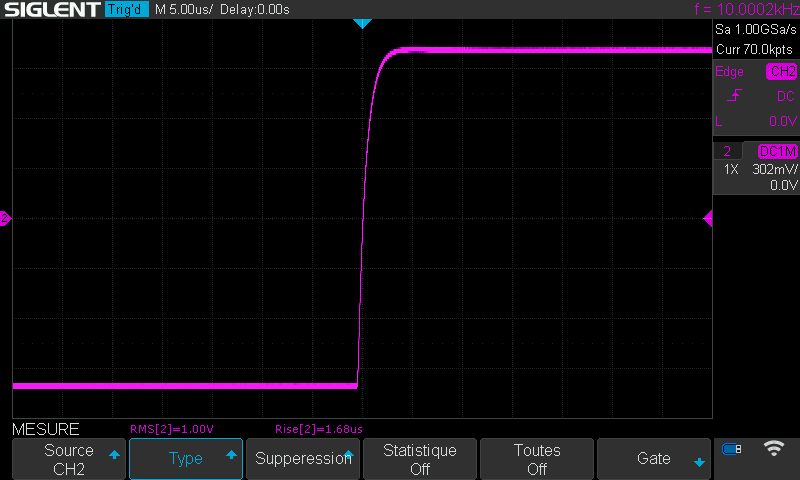

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD.
Et si vous faisiez réparer et/ou réviser votre Onkyo ? : L’atelier Audiovintage
