Dans la même famille depuis son achat neuf. J’accueille un bel ampli-tuner Pioneer SX-850 pour une révision complète.

Il fonctionne encore mais le propriétaire se plaint de craquements aléatoires dans les enceintes.

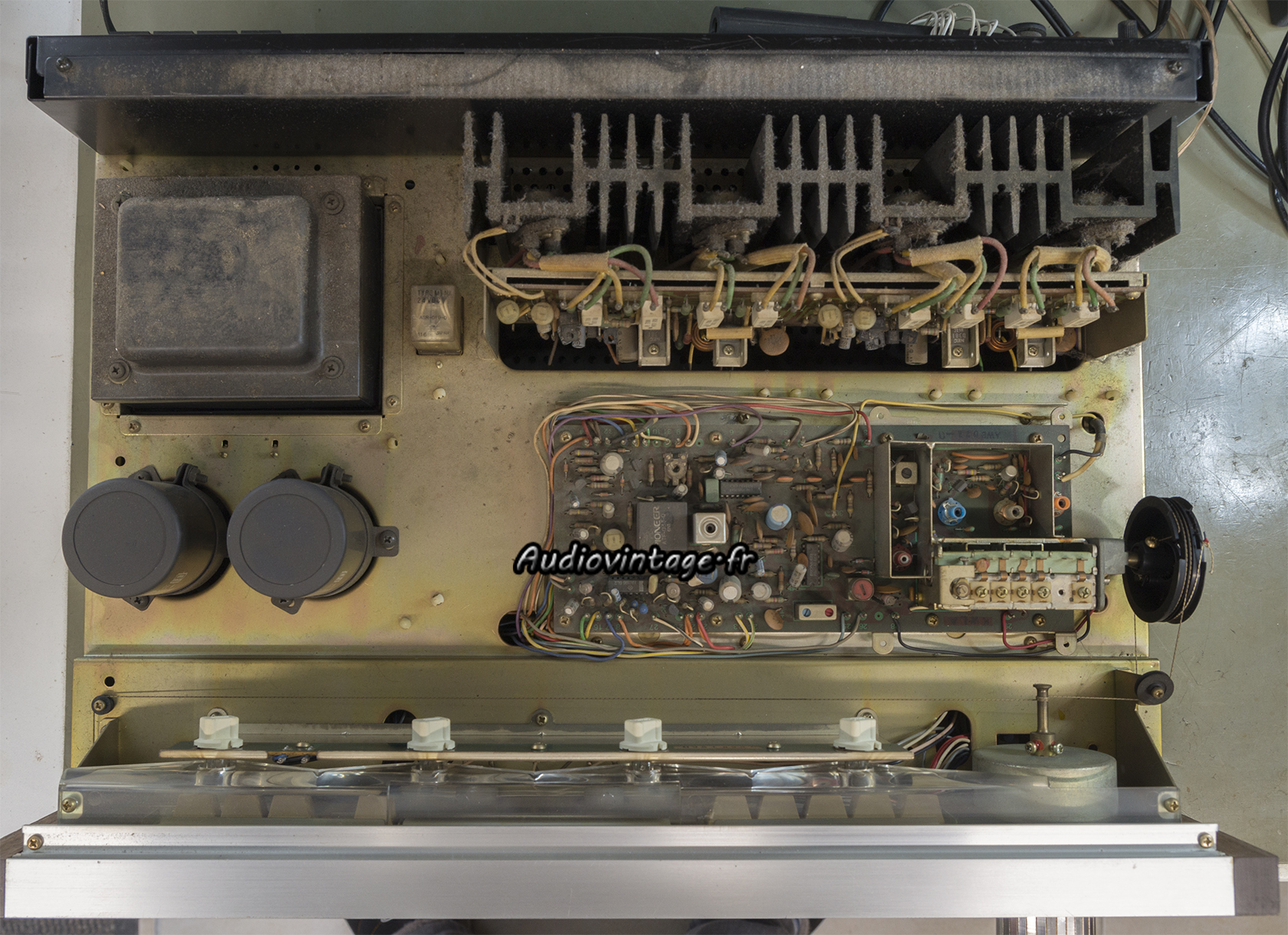

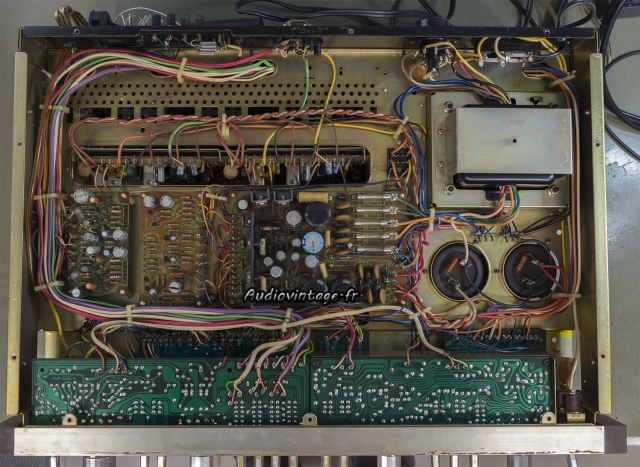

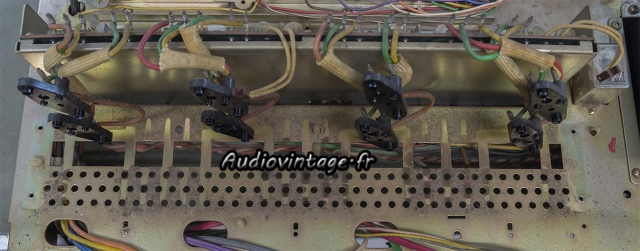

L’appareil est très poussiéreux et de la nicotine est présente, les commandes sont bien encrassées.

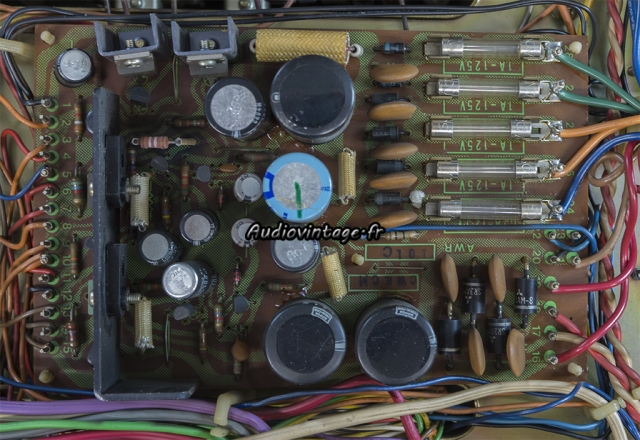

Le circuit d’alimentation, un GROS sujet sur ces machines. Une trace ancienne d’intervention est visible avec le remplacement d’un transistor.

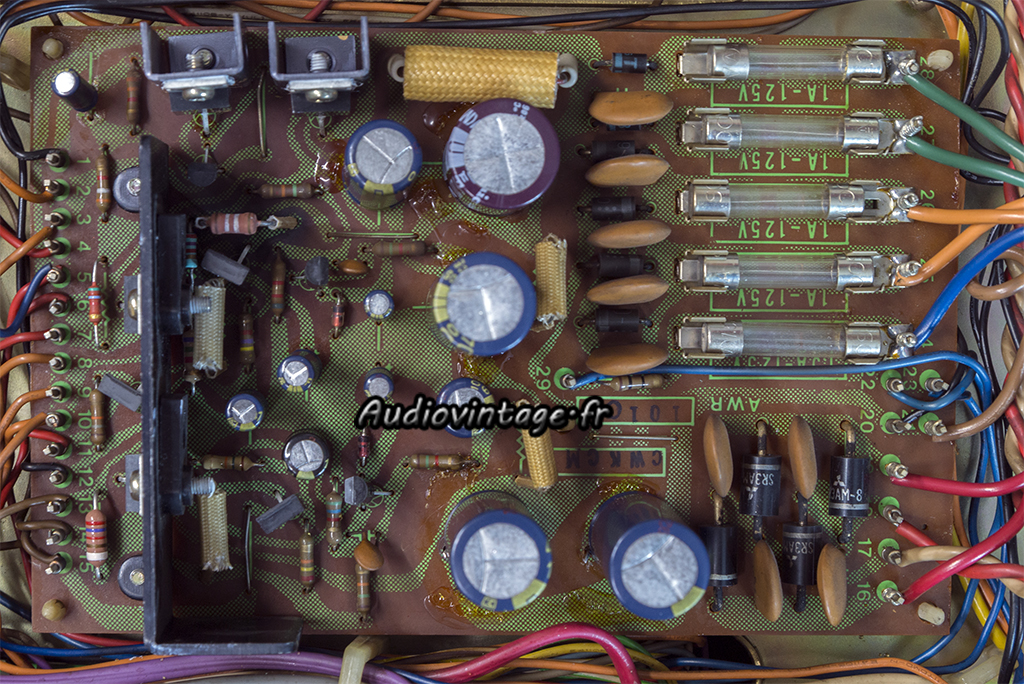

Dans un SX-850, une remise en état complète de l’alimentation est très fortement conseillée et cela ne se résume à remplacer les condensateurs chimiques. De nombreux transistors et résistances sont également de la partie.

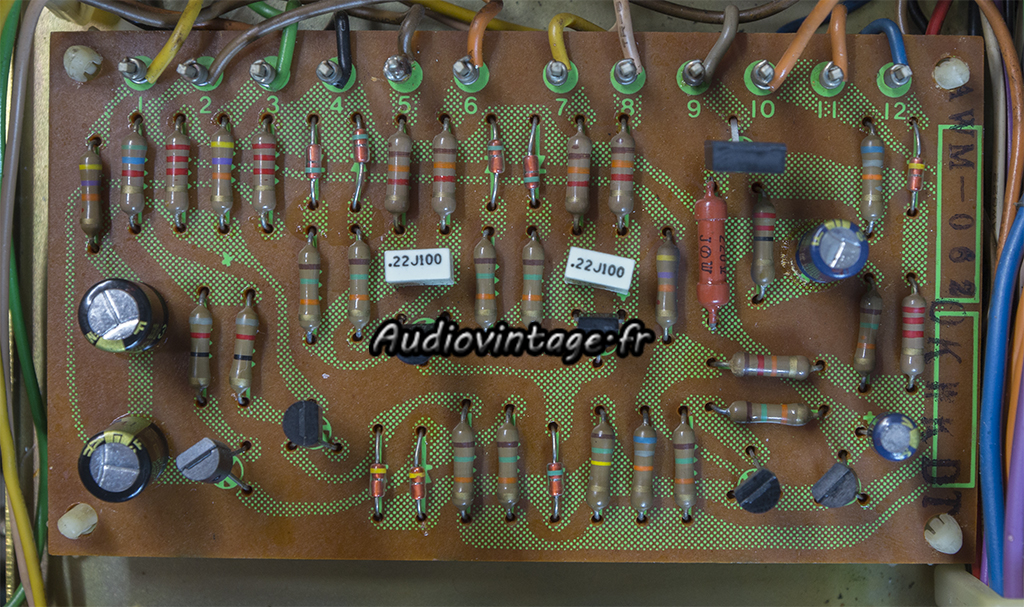

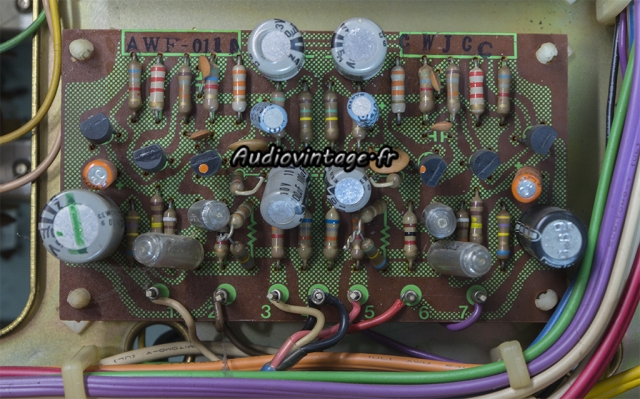

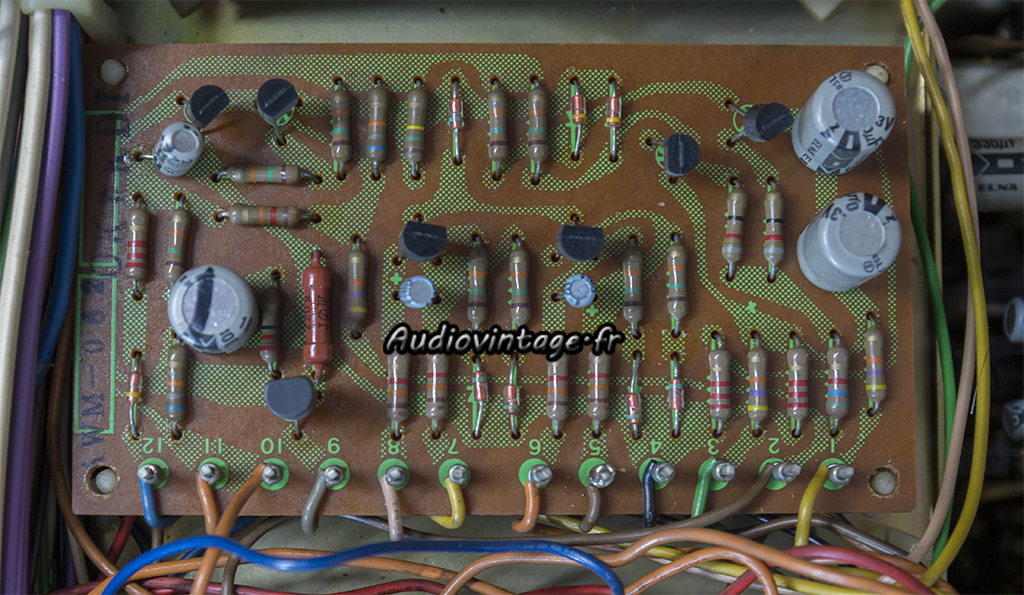

Le circuit de protection.

Remplacement des condensateurs chimiques, de nombreux transistors et mise en place d’une diode de protection pour le relais (sous le circuit).

Le relais est retiré. Comme on peut le voir ses contacts nécessitent un sérieux nettoyage, mais son remplacement n’est absolument pas nécessaire ici.

L’étage phono.

Condensateurs chimiques et transistors sont remplacés. Vous verrez plus bas dans cet article qu’une seconde intervention sera nécessaire ici.

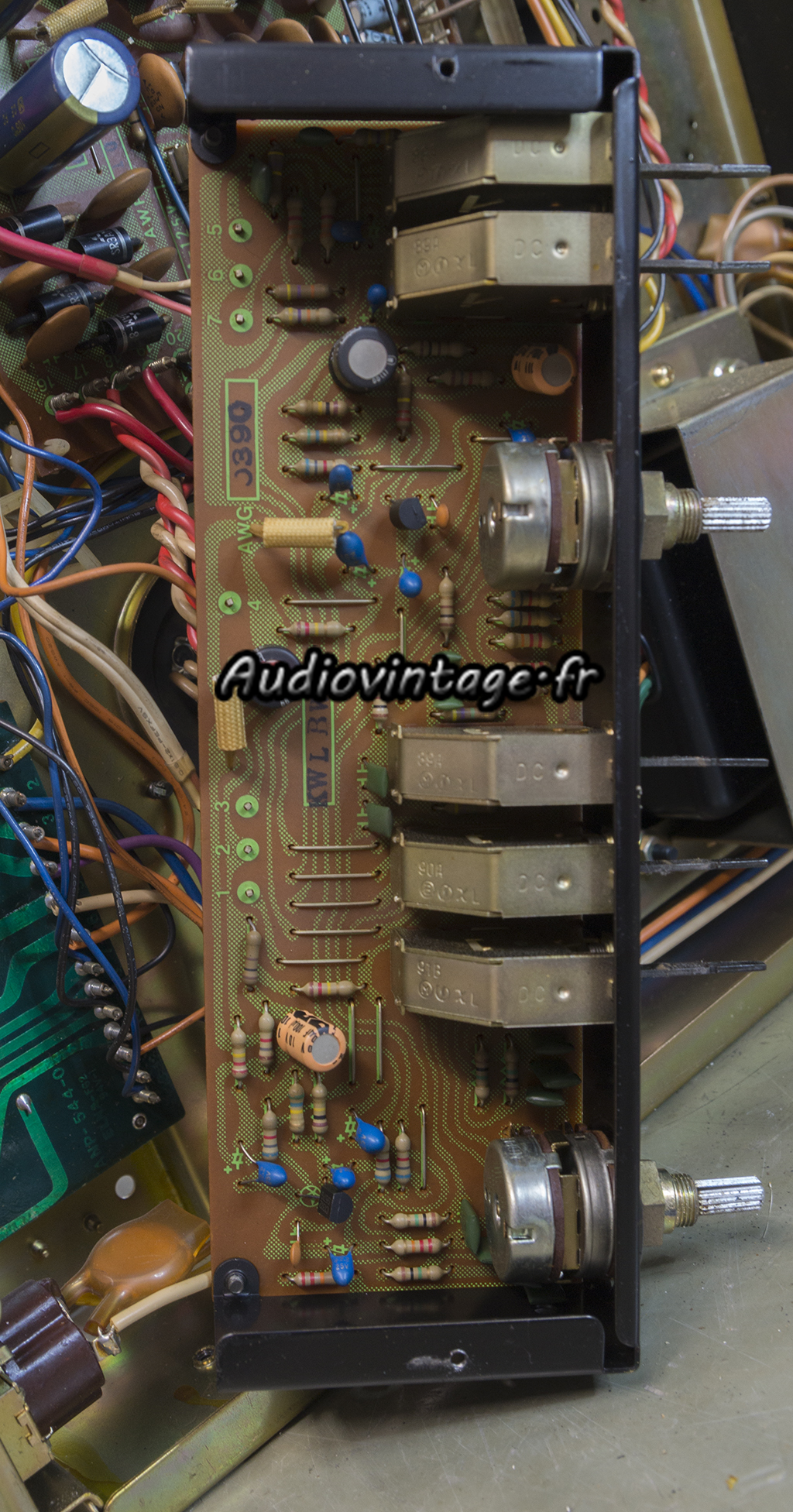

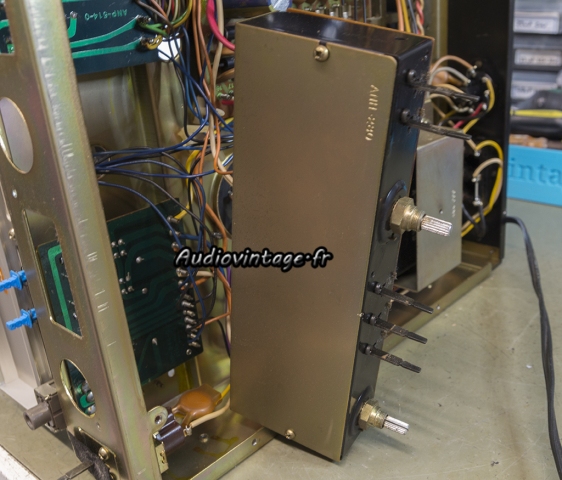

Le circuit de tonalité est blindé.

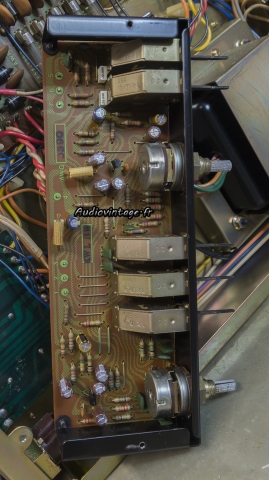

Retrait du capot.

Remplacement des condensateurs chimiques et des transistors.

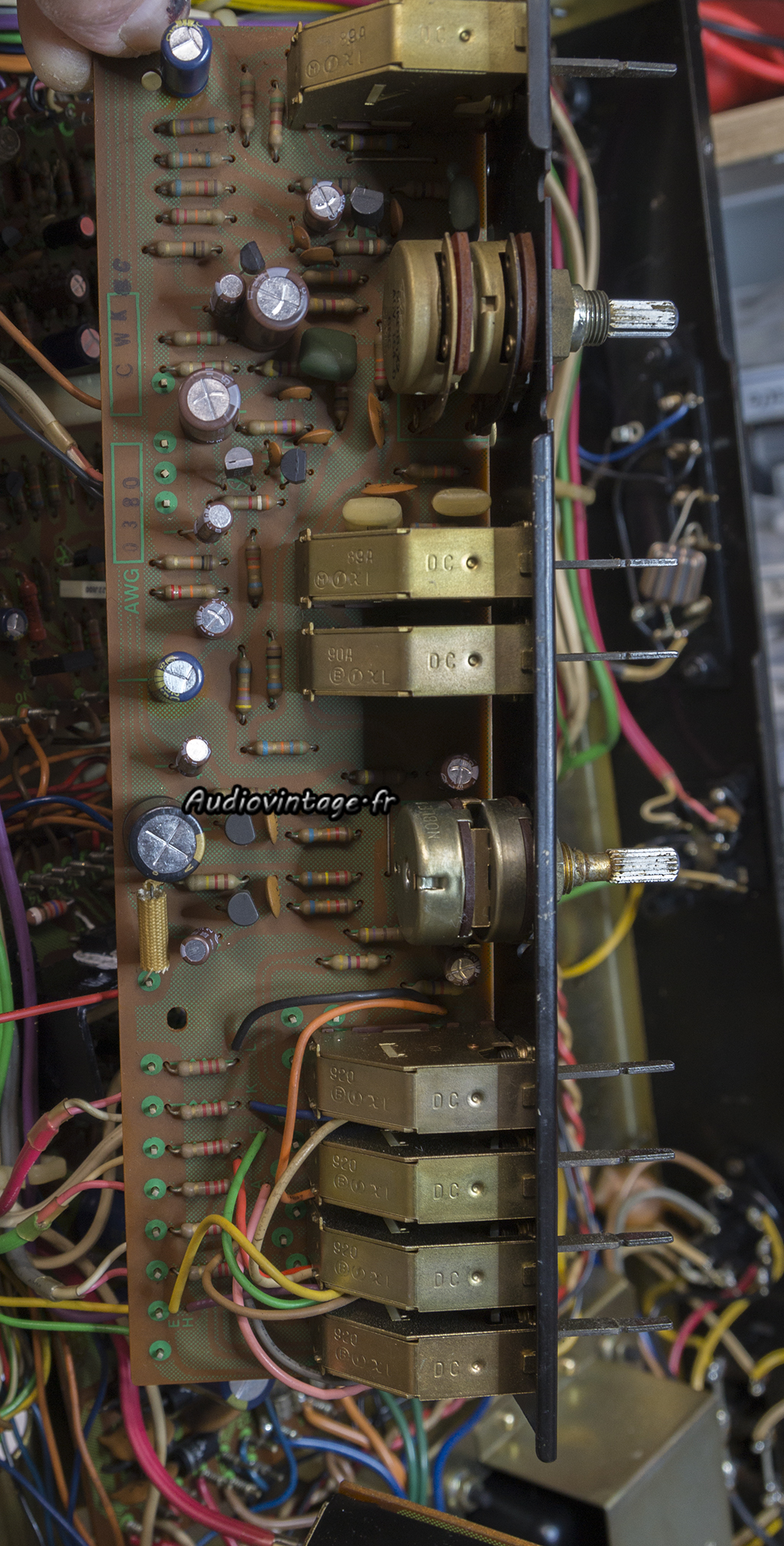

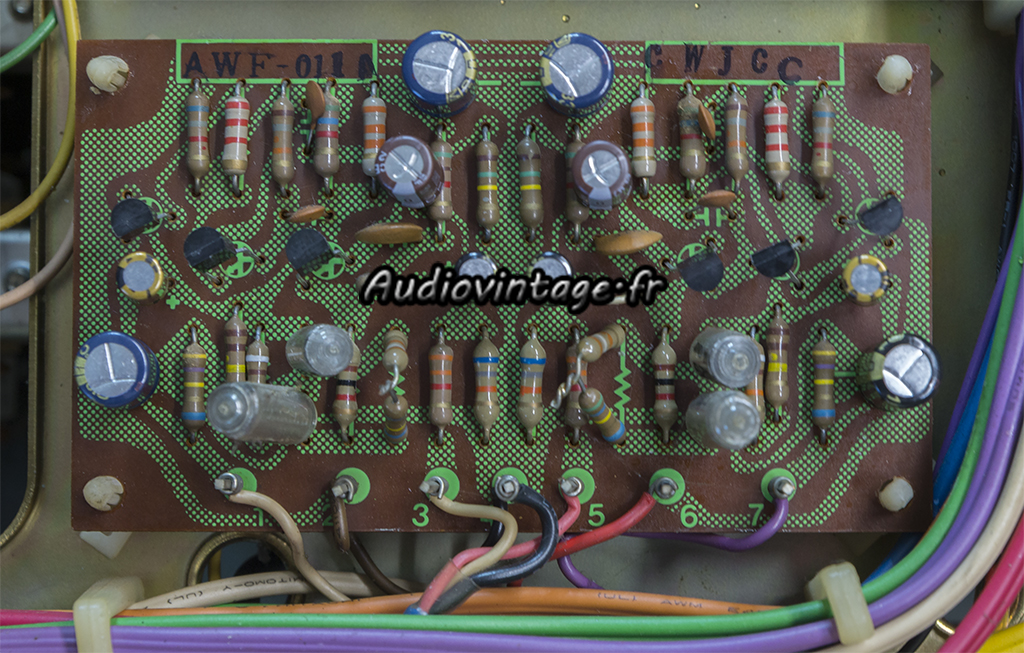

Le circuit « flat amp ».

Condensateurs chimiques et transistors remplacés.

Retrait de l’ensemble radiateur/transistors de puissances.

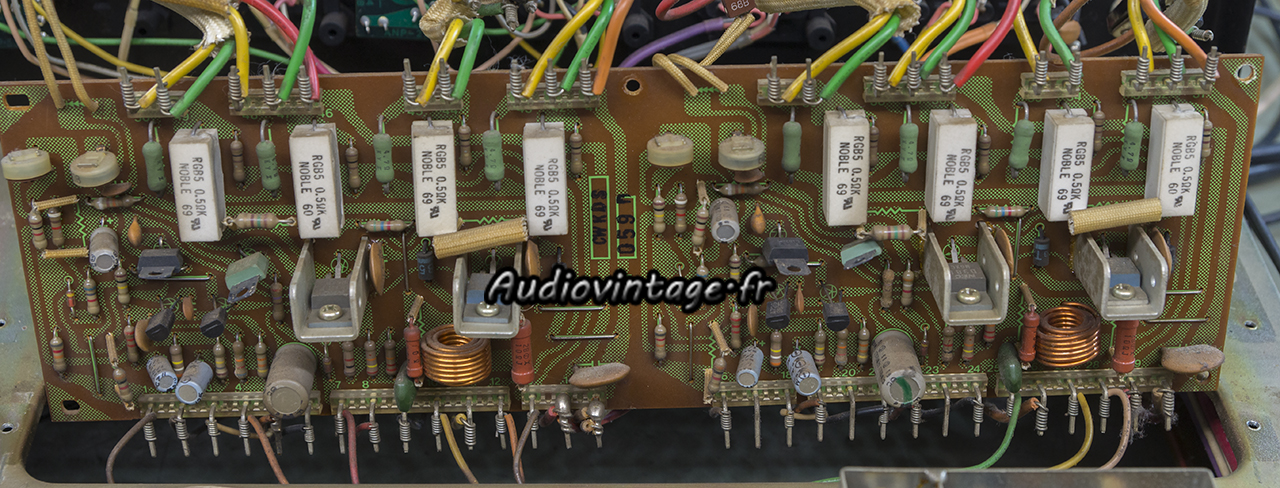

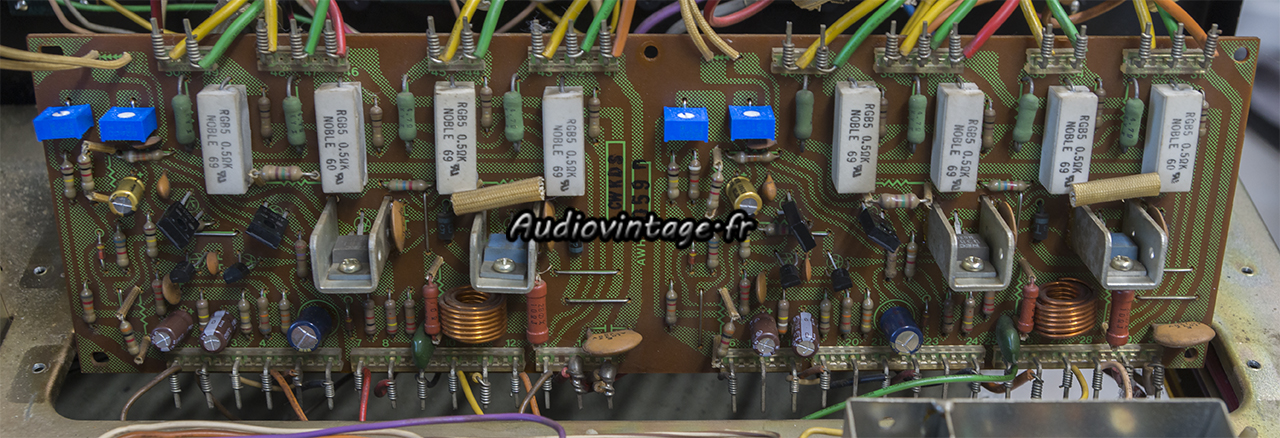

Le circuit driver.

Condensateurs chimiques, résistances ajustables de bias et d’offsets, ainsi que de nombreux transistors sont remplacés.

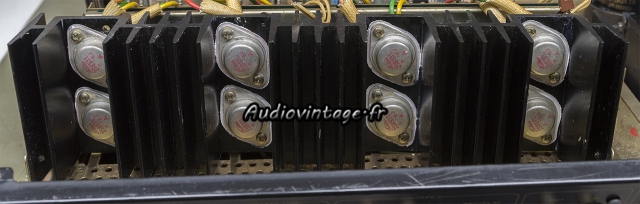

Les transistors de puissances sont nettoyés, testés, puis remontés sur des micas neufs et de la graisse fraîche.

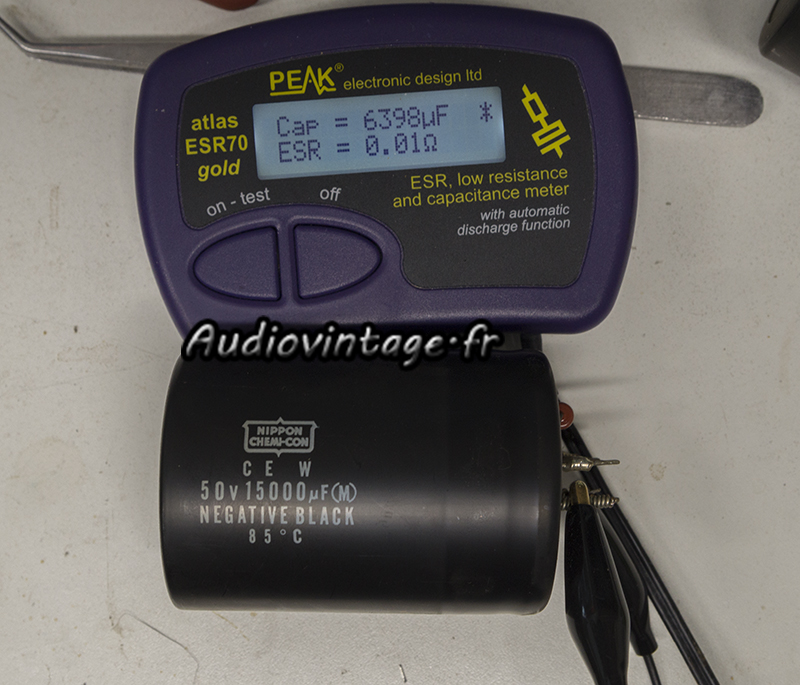

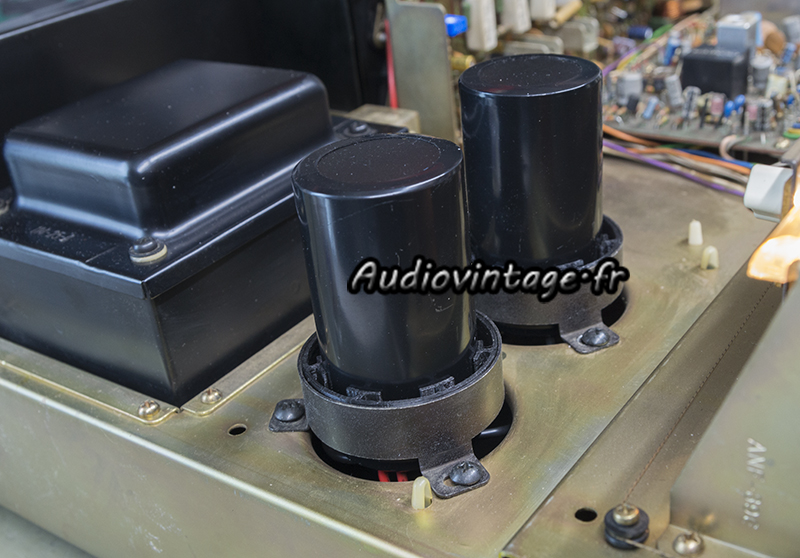

Les condensateurs de filtrage d’alimentation sont très fatigués…

Les nouveaux en place.

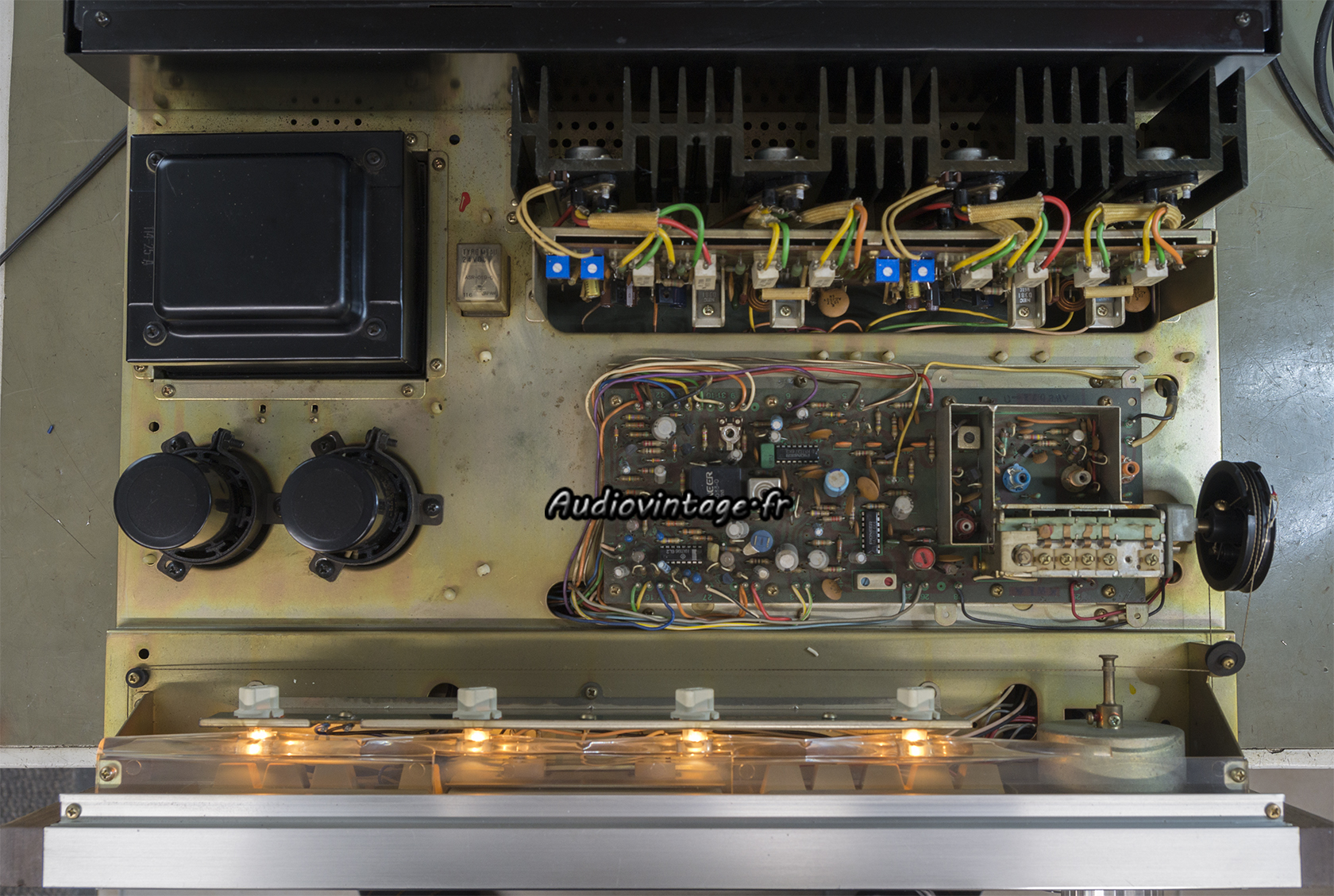

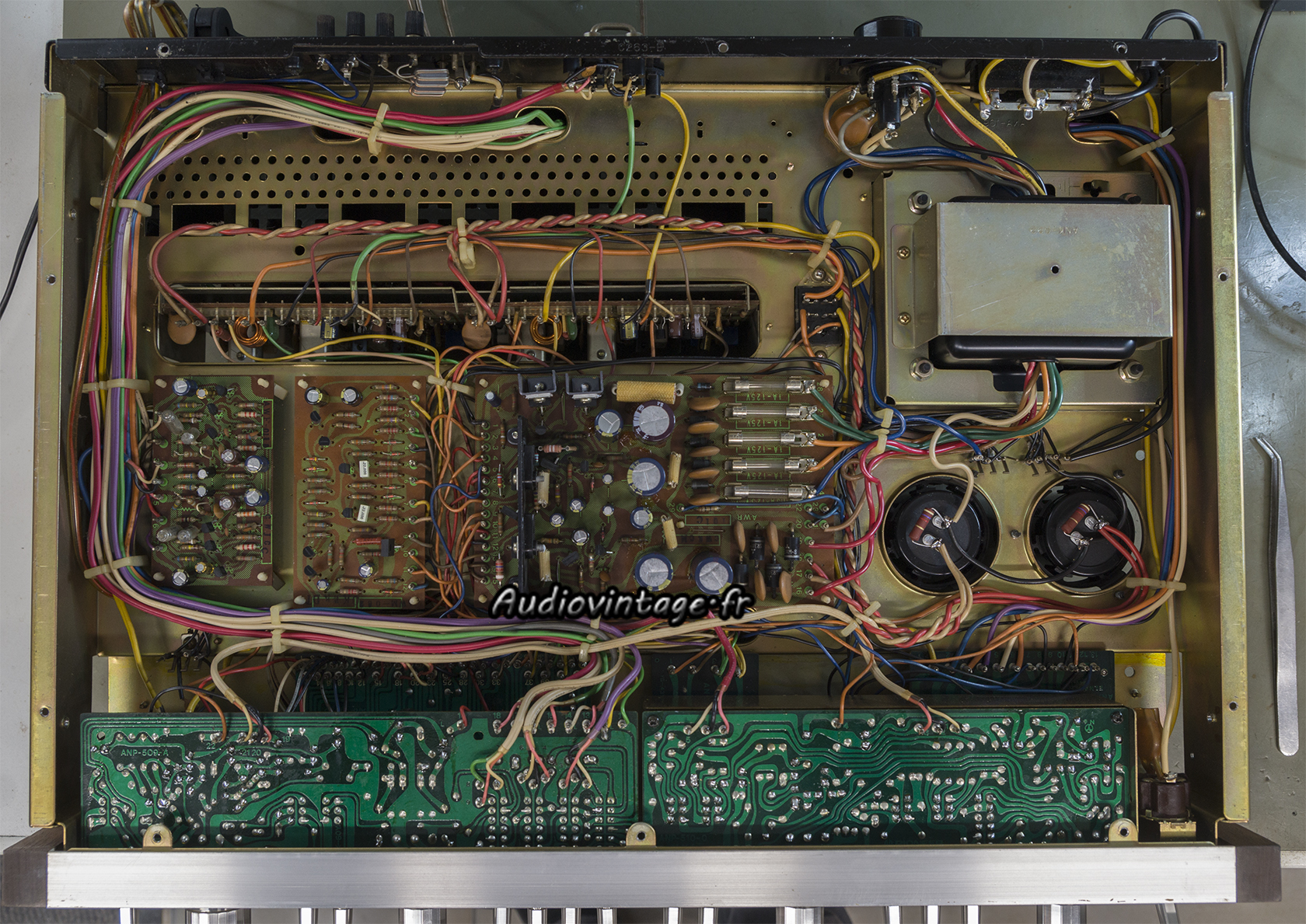

Toutes les commandes ont été nettoyées lors de l’intervention. Les courants de repos et offsets sont ajustés. Le tuner FM fonctionnant parfaitement, il n’a pas été revu.

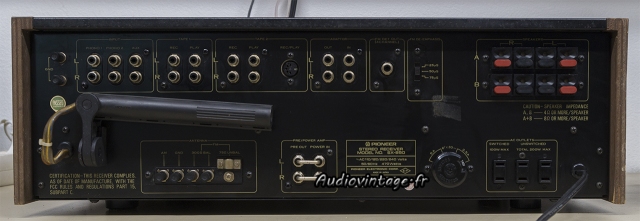

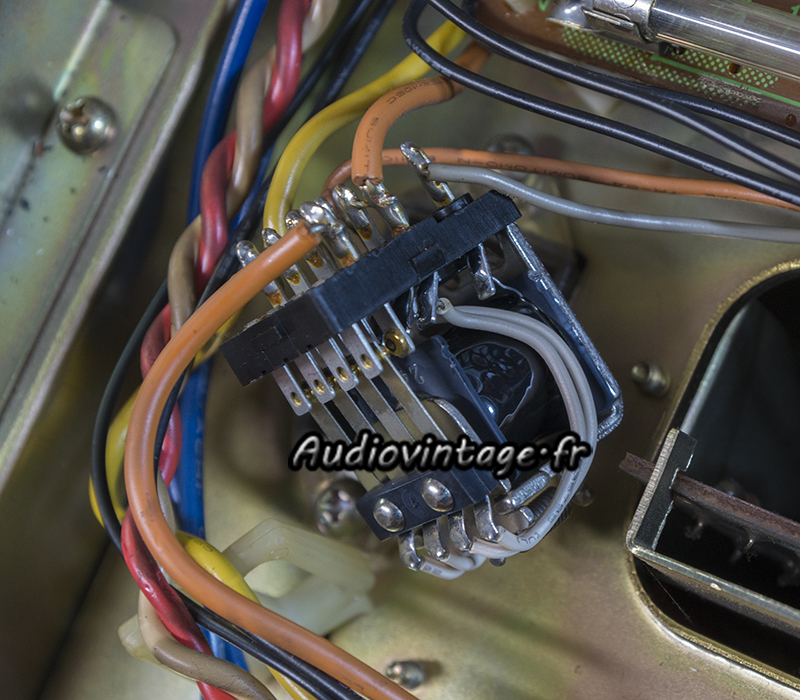

Connectique.

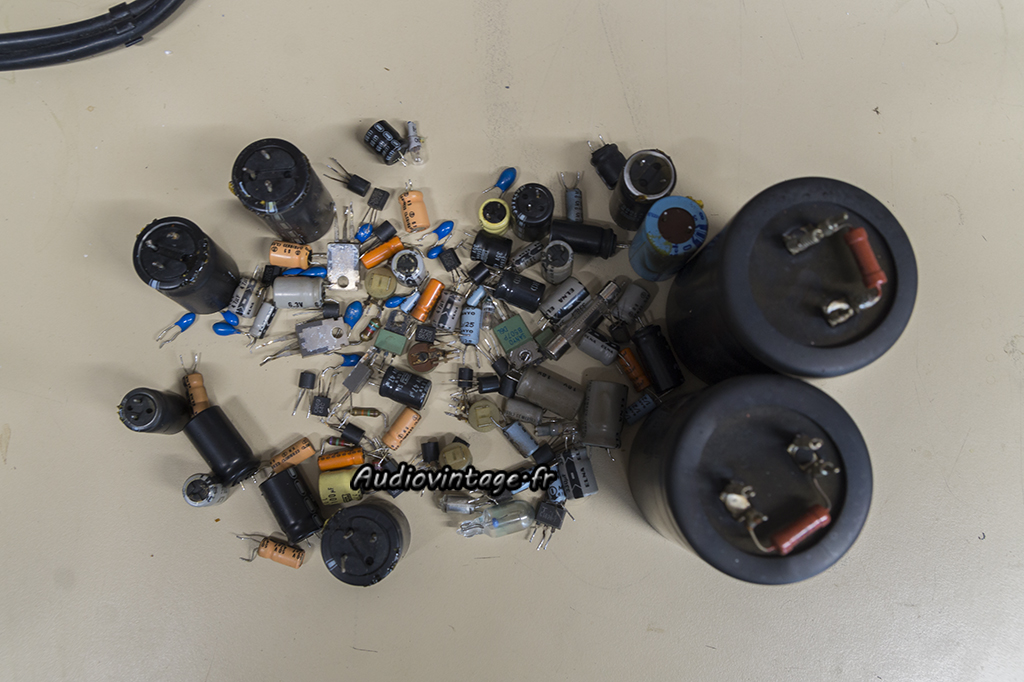

Voici les composants remplacés durant cette remise en état. Comme on peut le constater, penser que ce type d’intervention se résume à un « recapage » (remplacement des condensateurs chimiques) c’est se mettre le doigt dans l’œil jusqu’au genou (le coude était déjà pris).
Un article est d’ailleurs en préparation à ce sujet et qui permettra, je l’espère, que vous vous interrogiez sur les innombrables spécialistes qui n’ont que le mot « recapage » dans leur vocabulaire…

Les mesures sur entrée Aux :

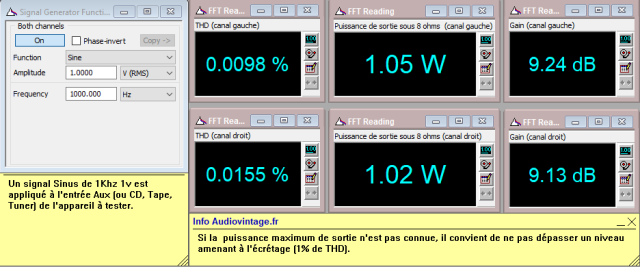

Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

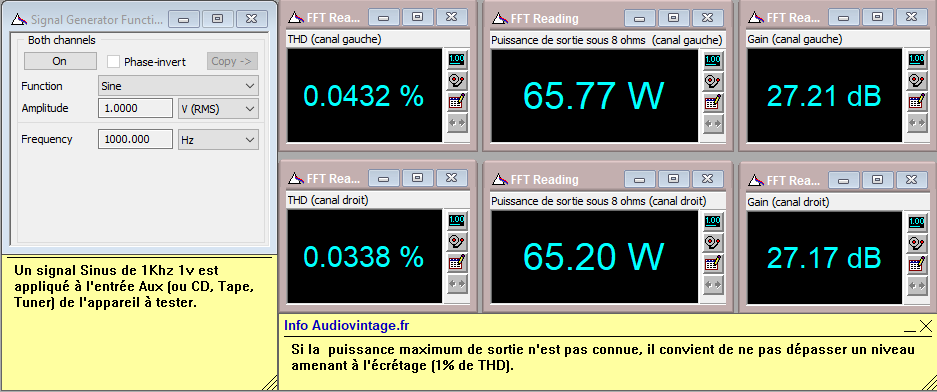

Distorsion à 2x65w sous 8 ohms, entrée aux, tone defeat.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

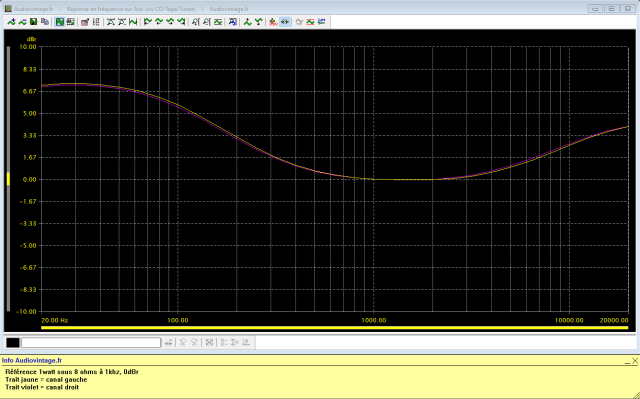

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

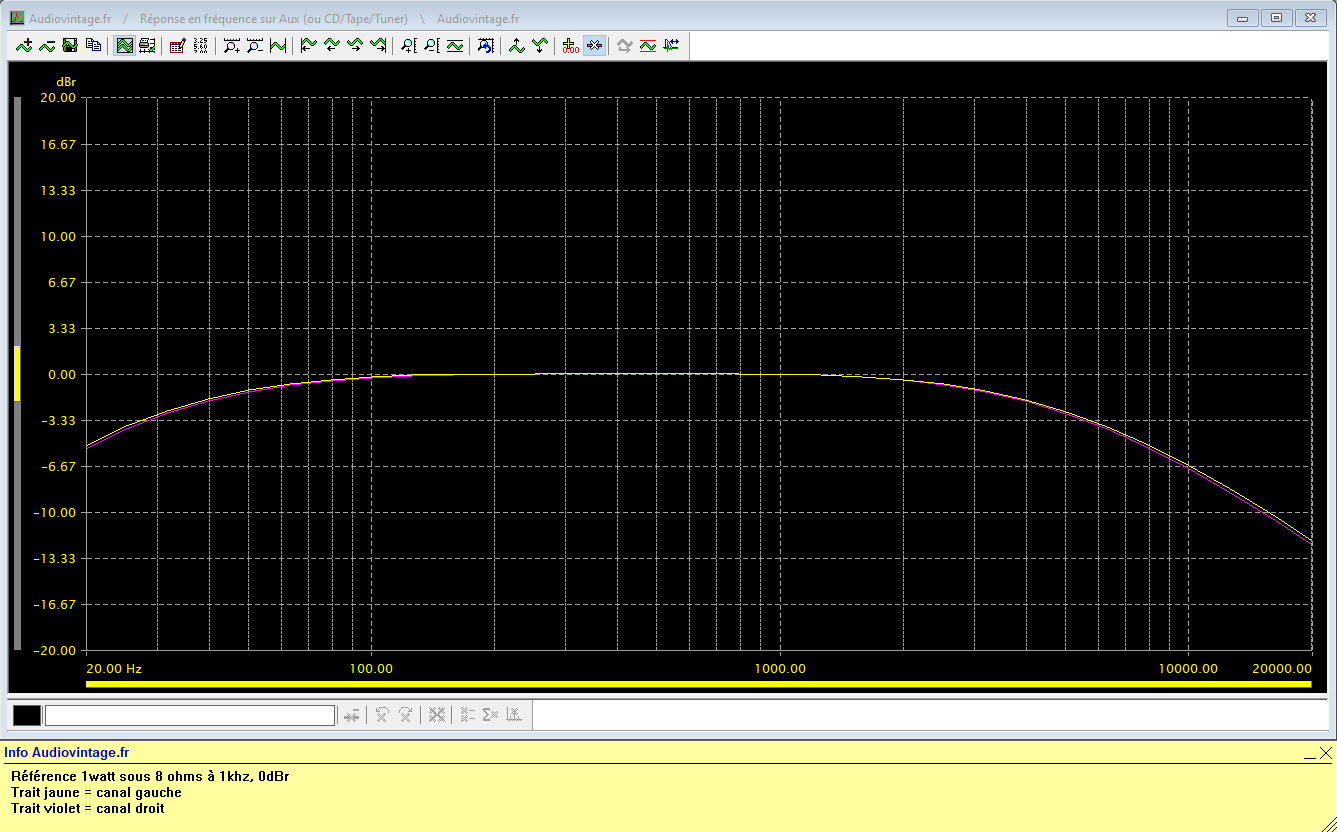

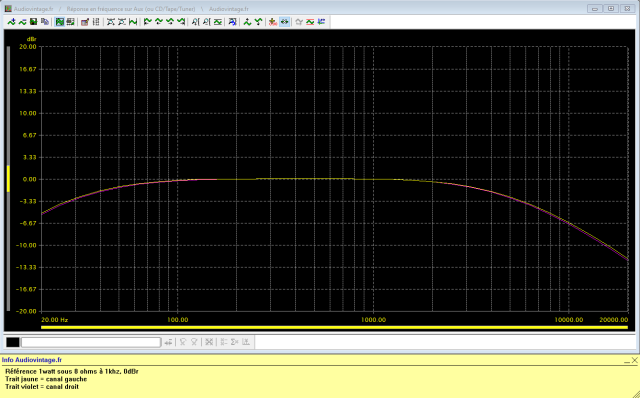

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

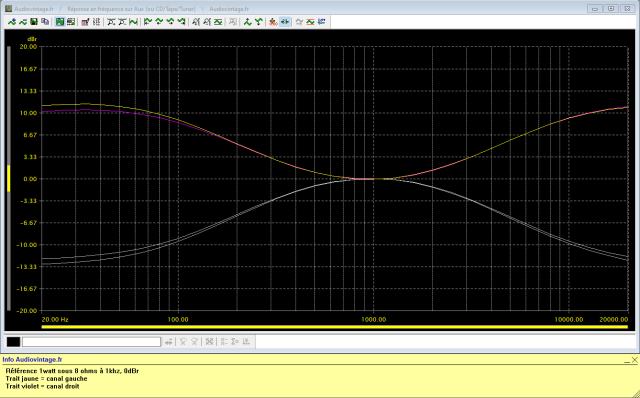

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

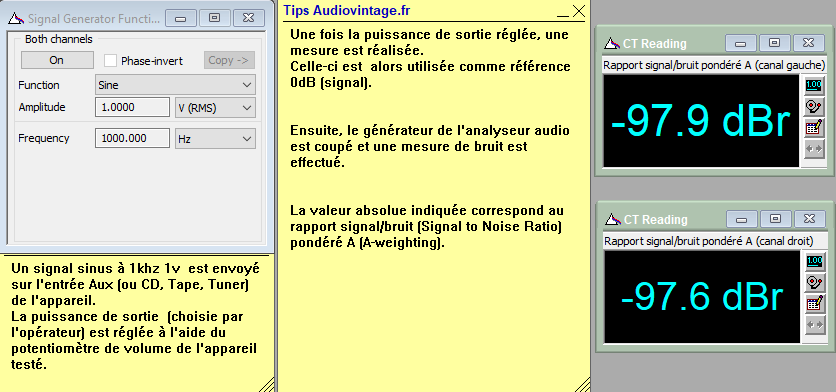

Rapport signal bruit à 2x65w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Hélas, la première mesure sur l’étage phono n’est pas bonne du tout.
Le canal droit à un niveau bien trop faible et une grosse distorsion.

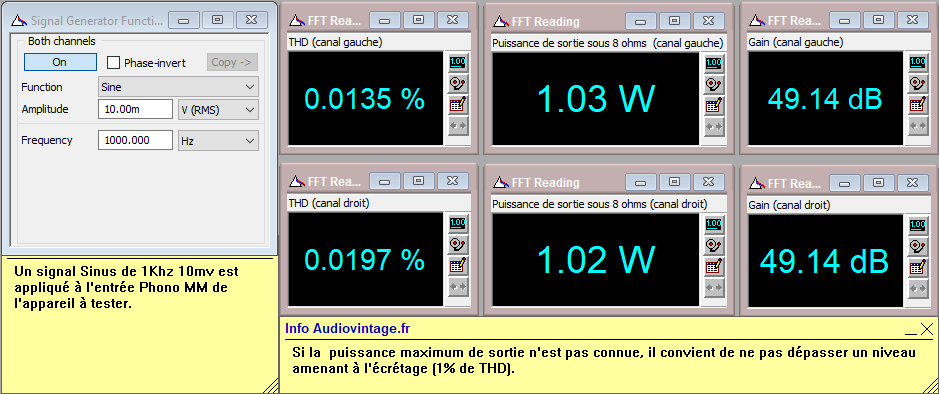

Après remplacement d’un condensateur polystyrène HS, c’est mieux !

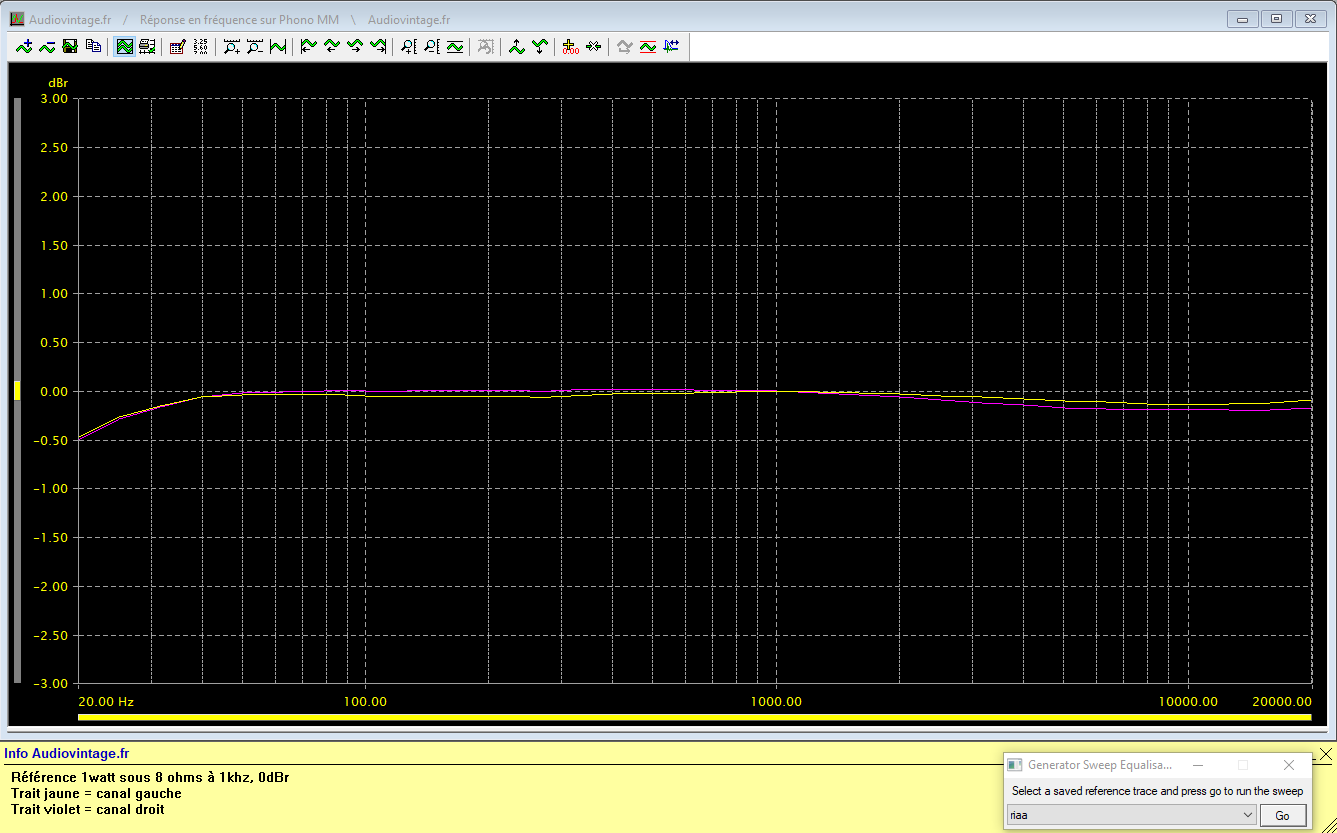

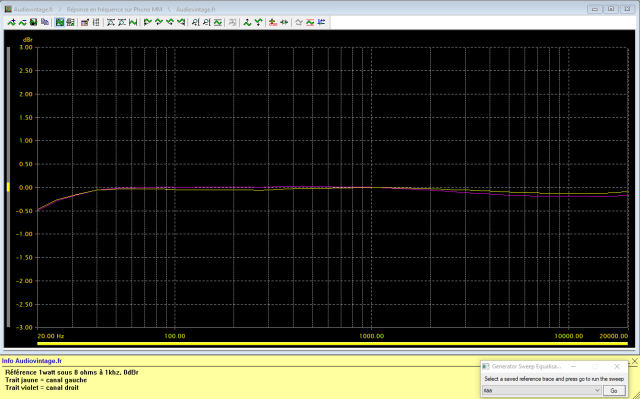

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

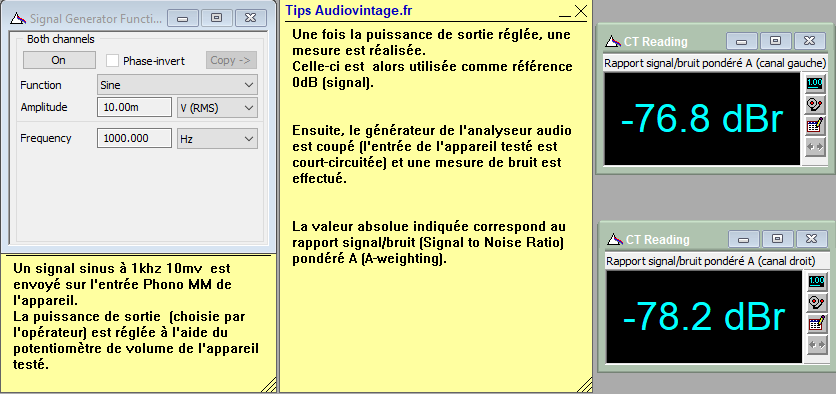

Rapport signal bruit à 2x115w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

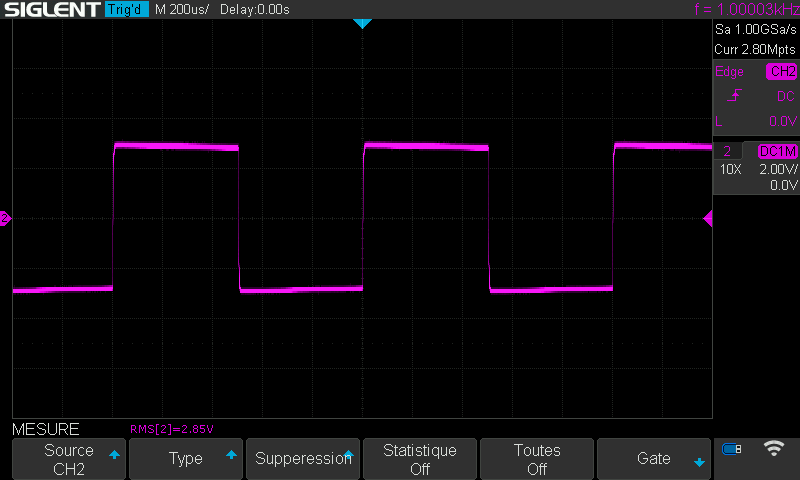

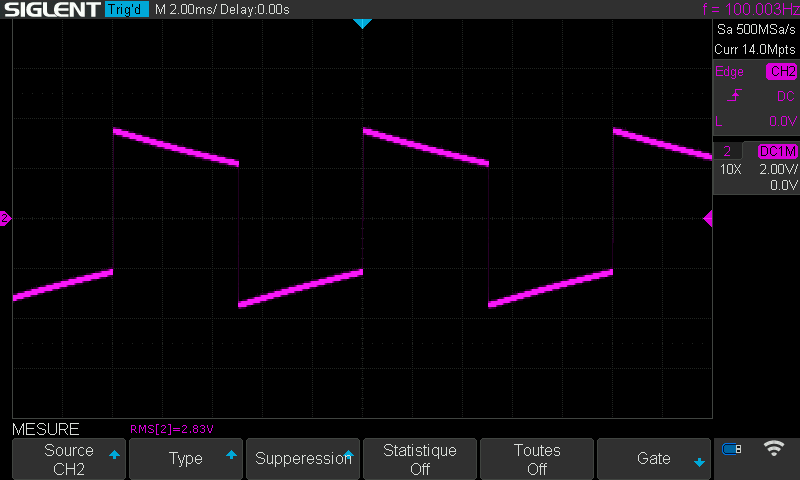

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
