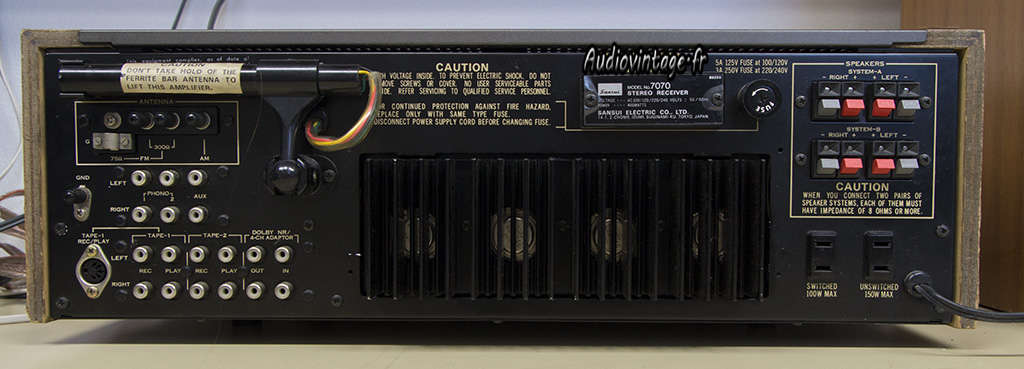

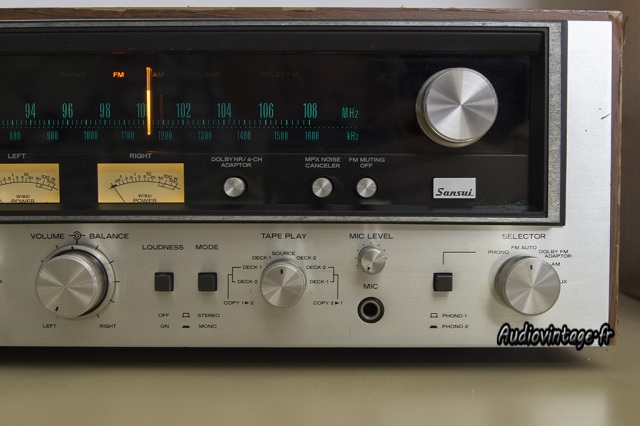

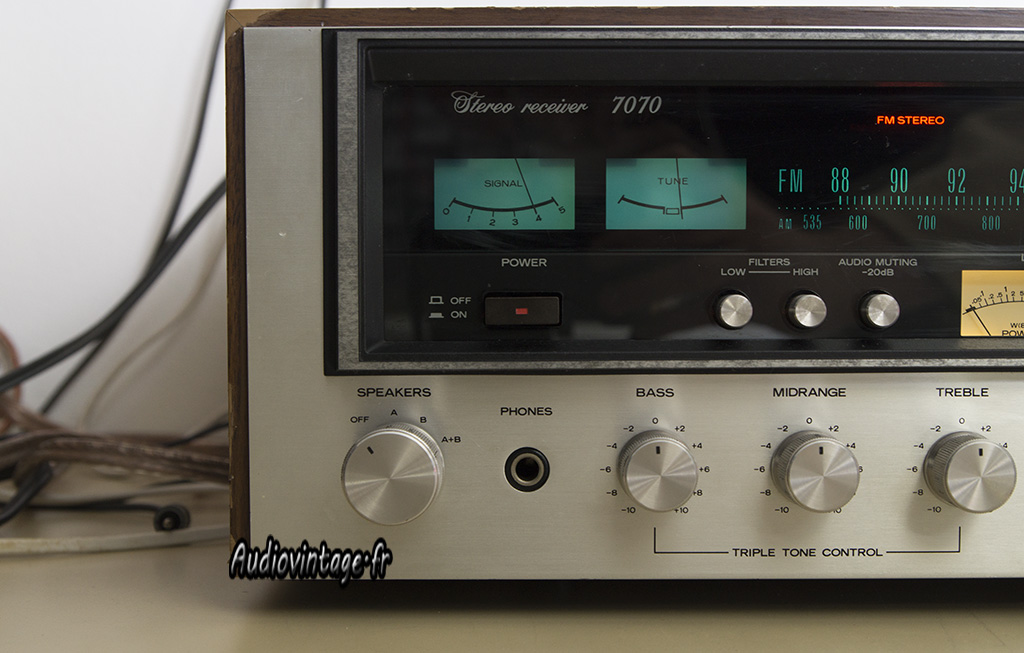

Ce receiver Sansui est arrivé à l’atelier suite à l’absence de son sur un canal.

Sansui 7070
L’appareil est « quasiment » dans son jus. Les « fuse resistor » originales sont encore présentes et pour la plupart ont déviées de façon très importante.

Sansui 7070

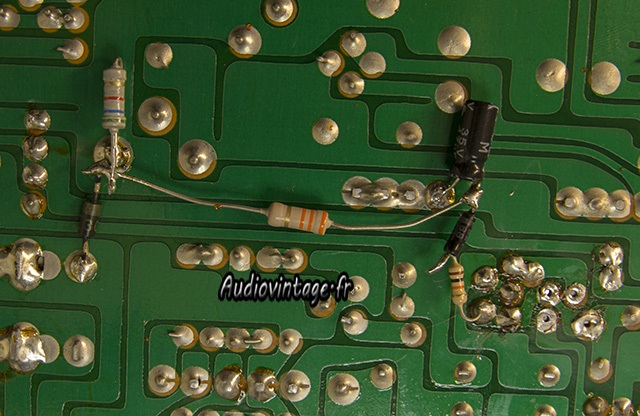

Le circuit de protection à été précédemment « modifié » ; Il sera remis dans son état d’origine.

Sansui 7070
La panne du canal est rapidement découverte.

Sansui 7070

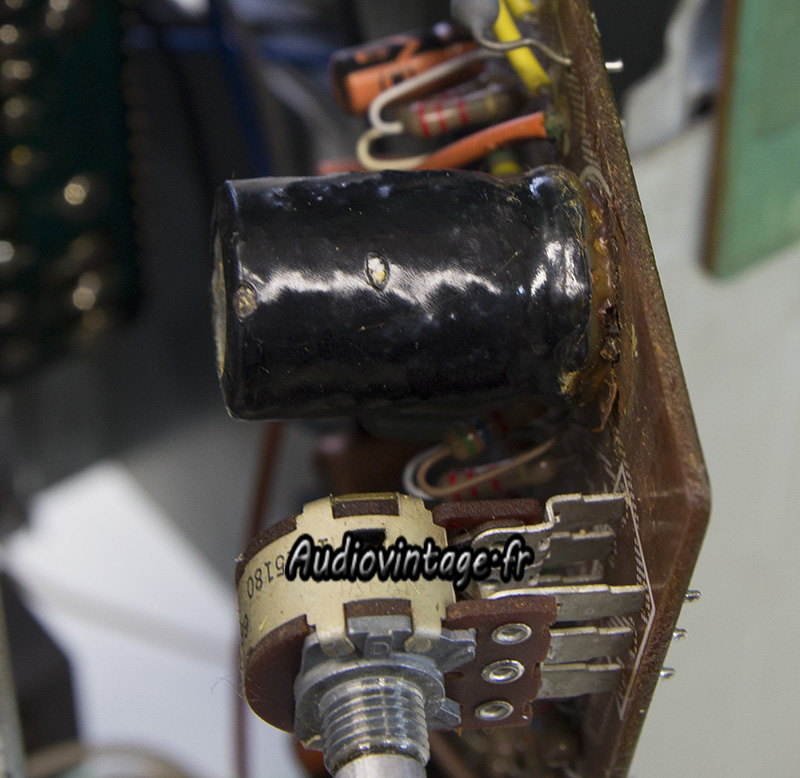

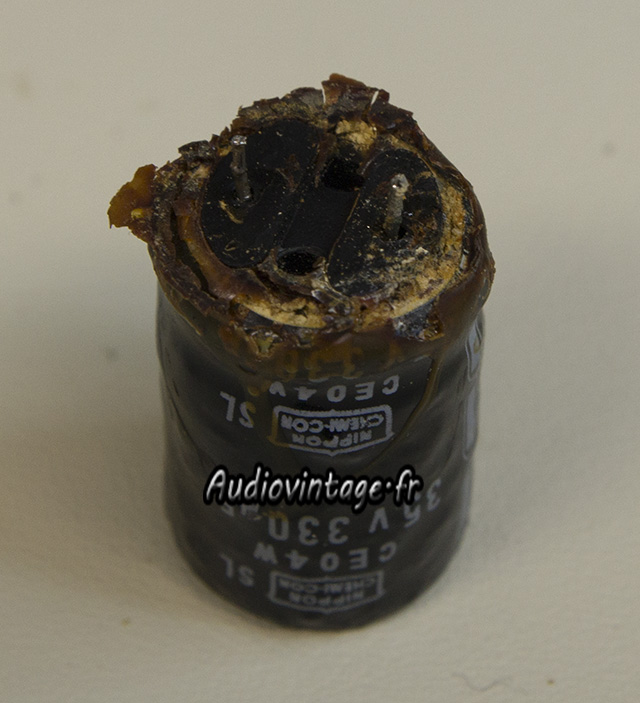

Mort violente d’un condensateur chimique sur la section tonalité (mort naturelle ou liée à la colle corrosive utilisée pour fixer le condensateur sur la carte en usine ?)

Sansui 7070

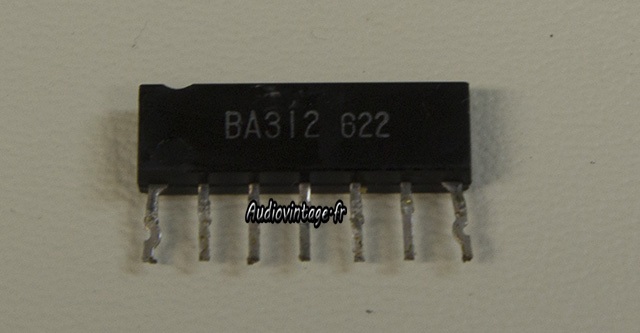

Le décès du condensateur à entrainé le suicide du circuit intégré tout proche.

Sansui 7070

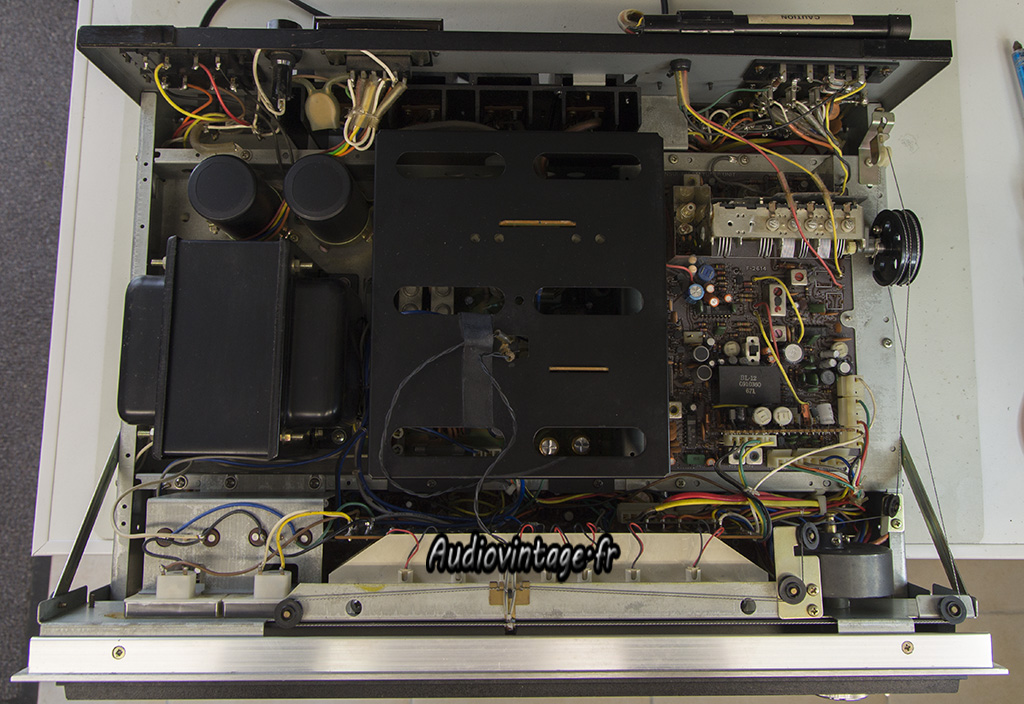

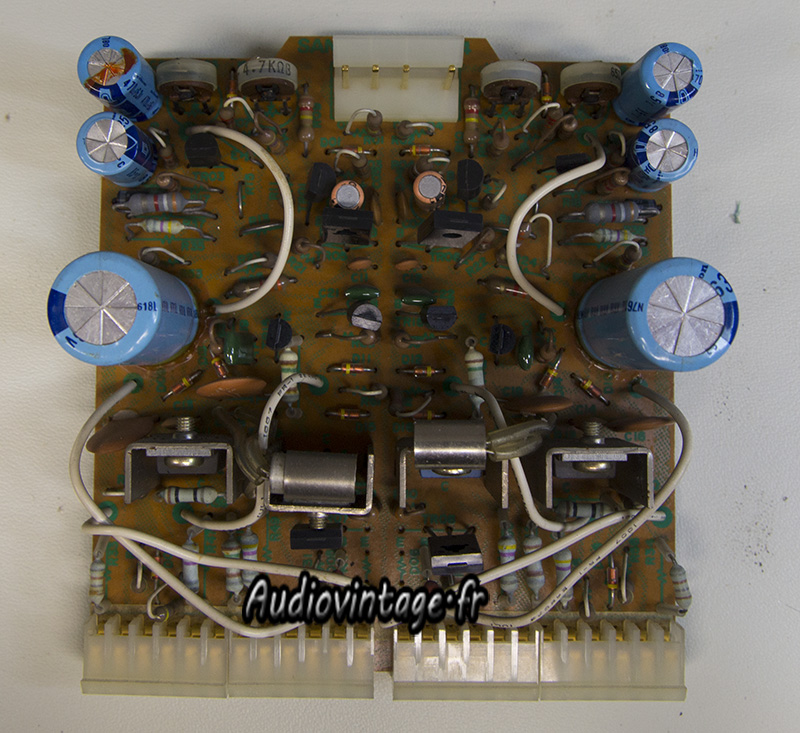

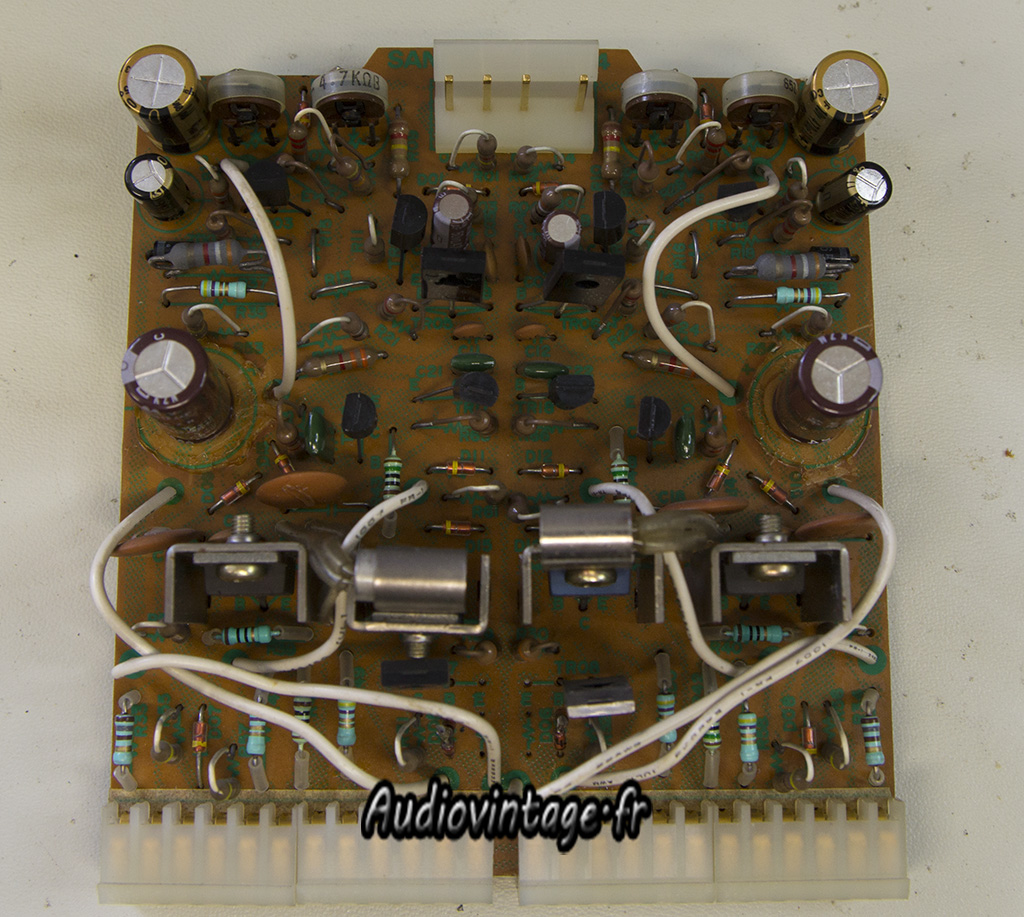

Le “tour” de l’appareil est fait, je commence la révision par la carte driver qui est retirée de son support.

Sansui 7070
Remplacement des condensateurs chimiques, des « fuse resistor » et des diodes VD1212.

Sansui 7070

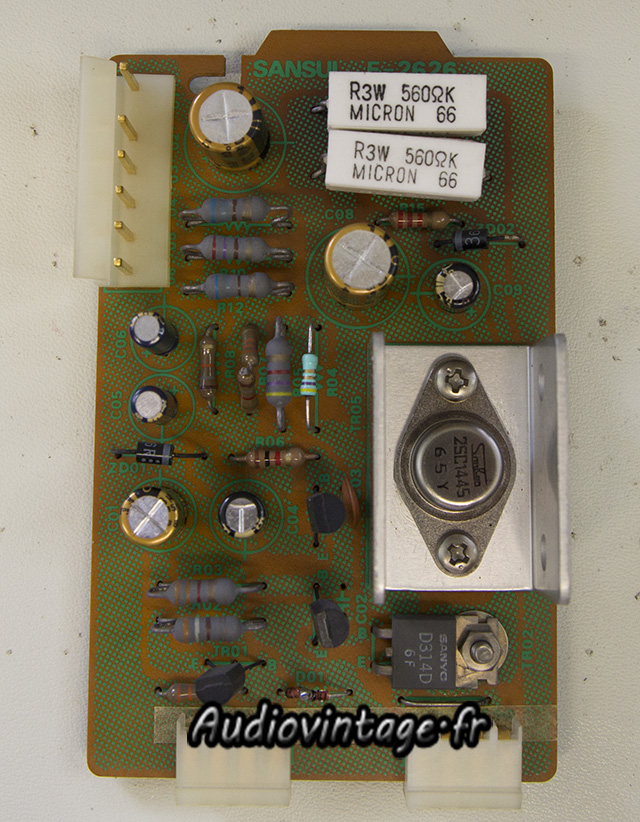

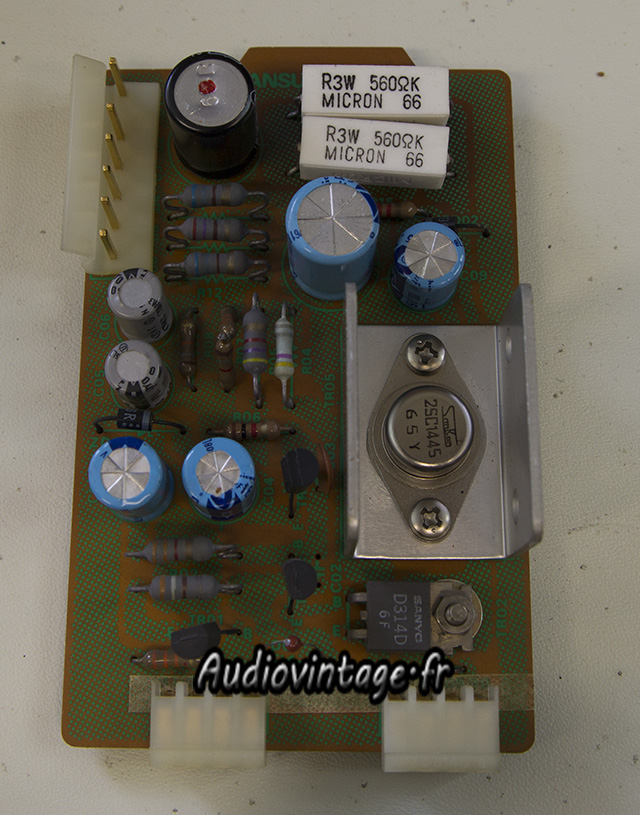

La carte d’alimentation « verticale ».

Sansui 7070
Elle reçoit de nouveaux condensateurs, une nouvelle résistance et la vd1212 est remplacée.

Sansui 7070

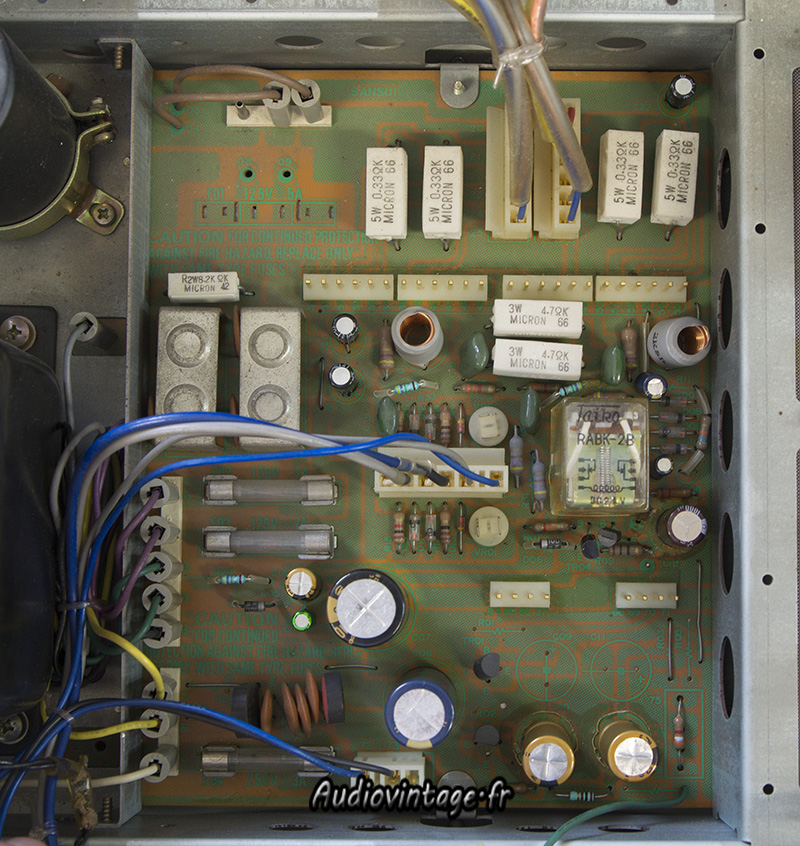

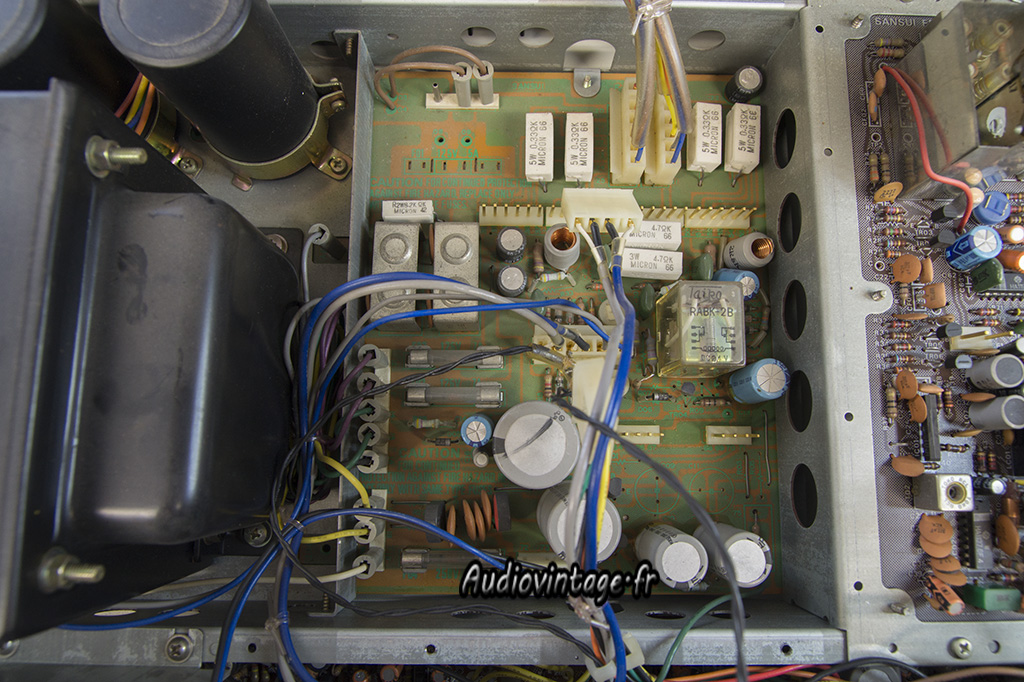

La carte principale, alimentation et protection.

Sansui 7070

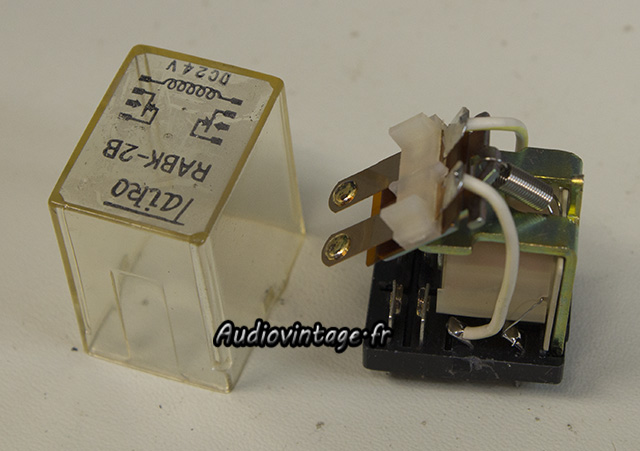

Le relais de protection est démonté et nettoyé.

Sansui 7070
La carte reçoit de nouveaux condensateurs, de nouvelles résistances et le circuit de protection lié au relais est remis en état.

Sansui 7070

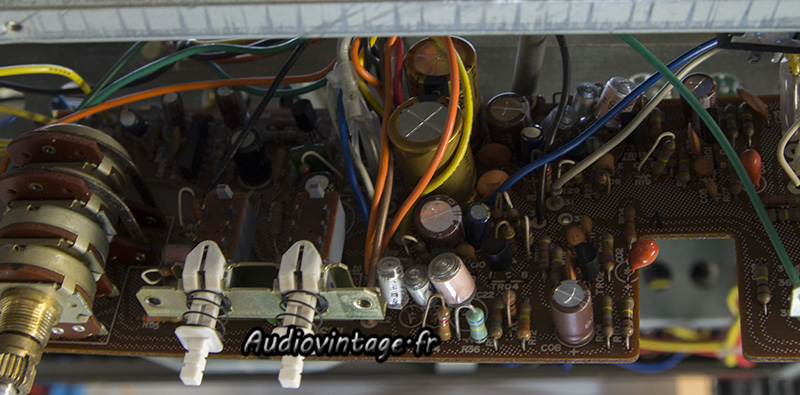

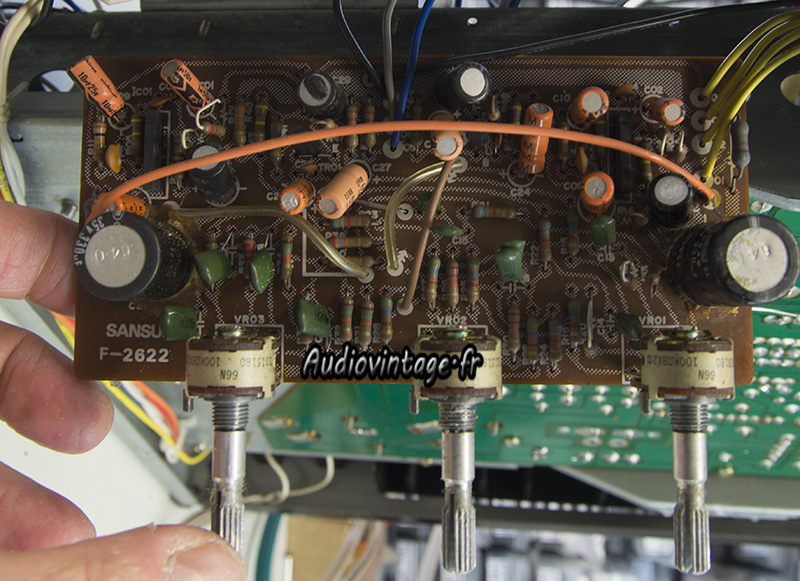

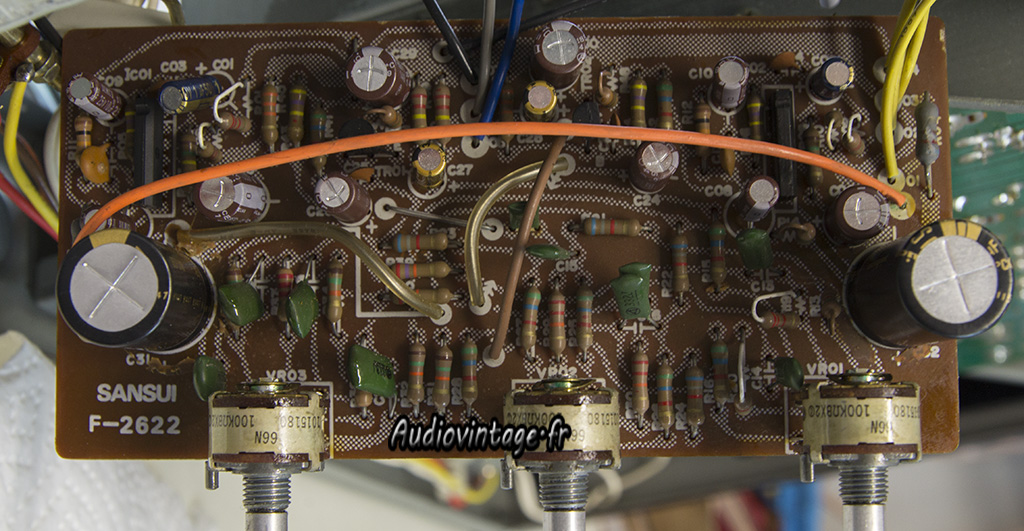

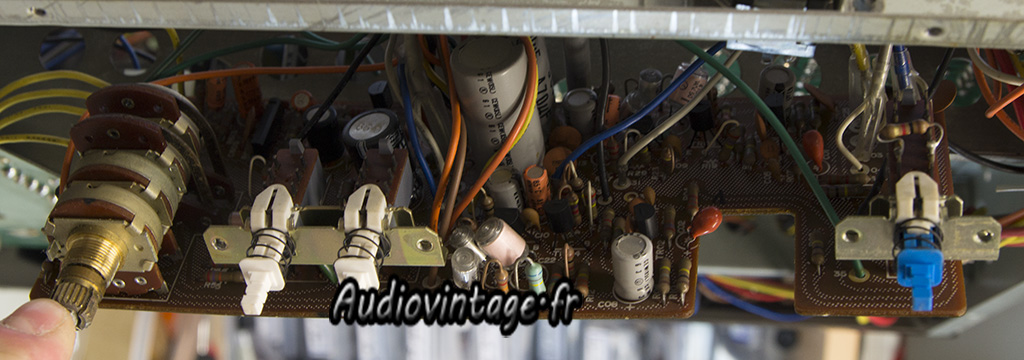

Le circuit de tonalité avec ses composants HS.

Sansui 7070
Circuit révisé : nouveaux condensateurs et nouveau circuit intégré.

Sansui 7070
La section phono et filtre.

Sansui 7070
Désormais révisée.

Sansui 7070

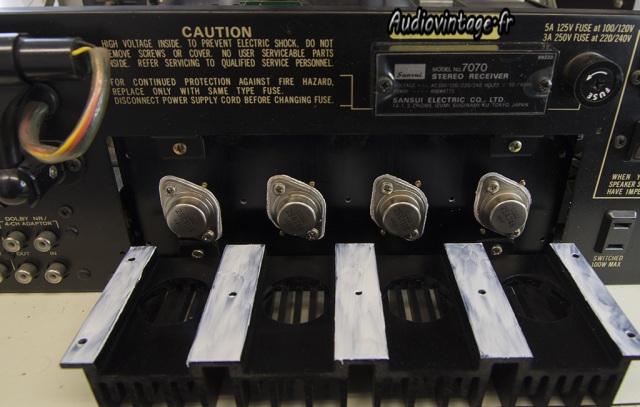

Les transistors de puissance et la graisse complètement sèche.

Sansui 7070

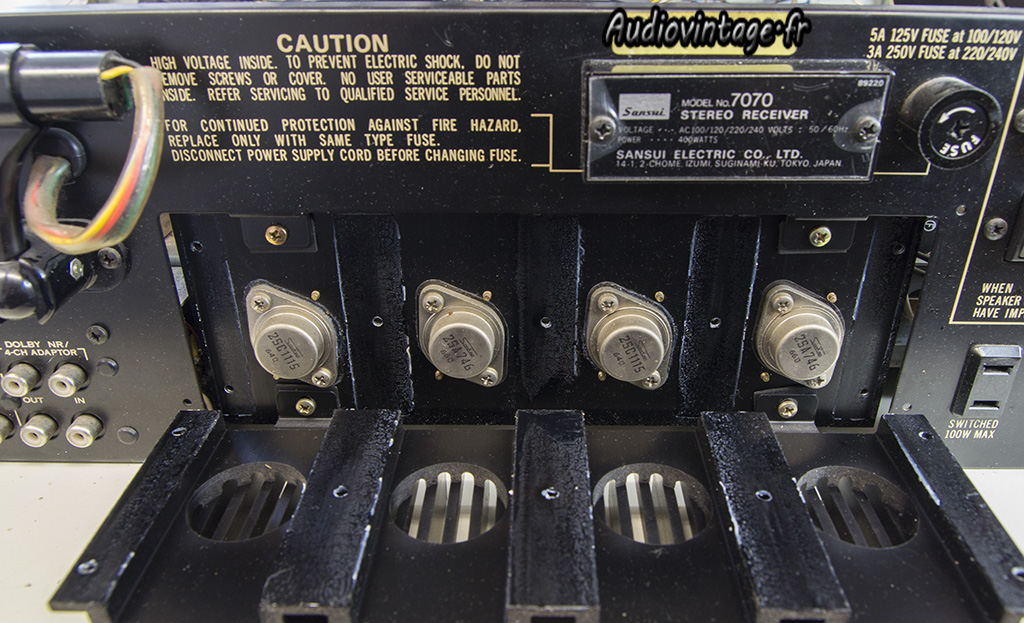

Voila qui est mieux.

Sansui 7070

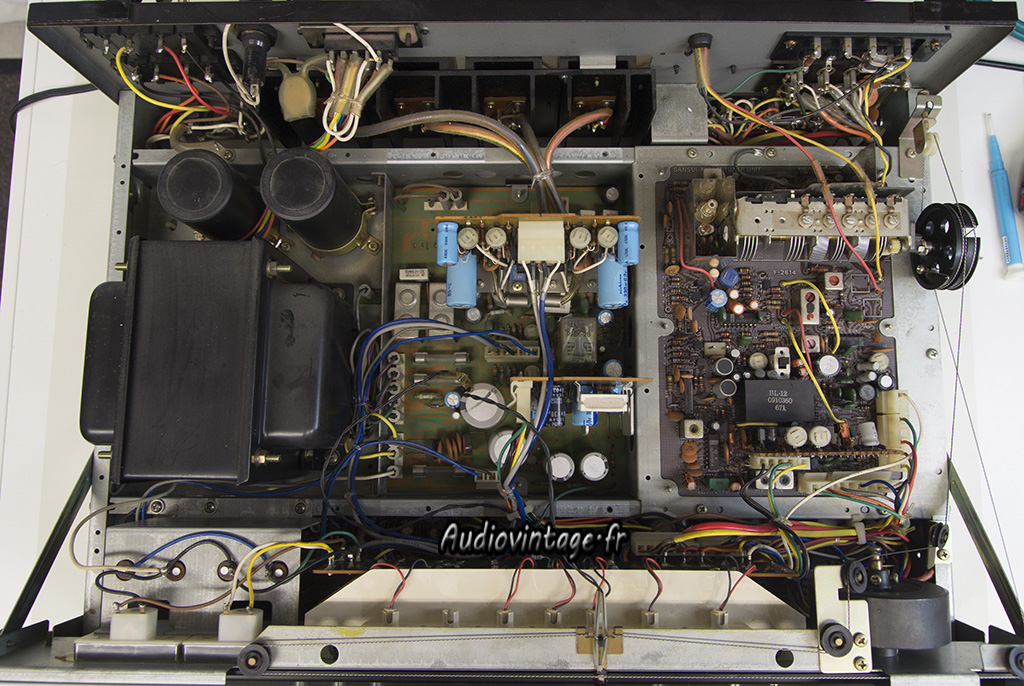

Révision terminée, le capot central est remis en place, il participe à la bonne tenue des cartes verticales dans leurs connecteurs.

Sansui 7070
Sansui 7070

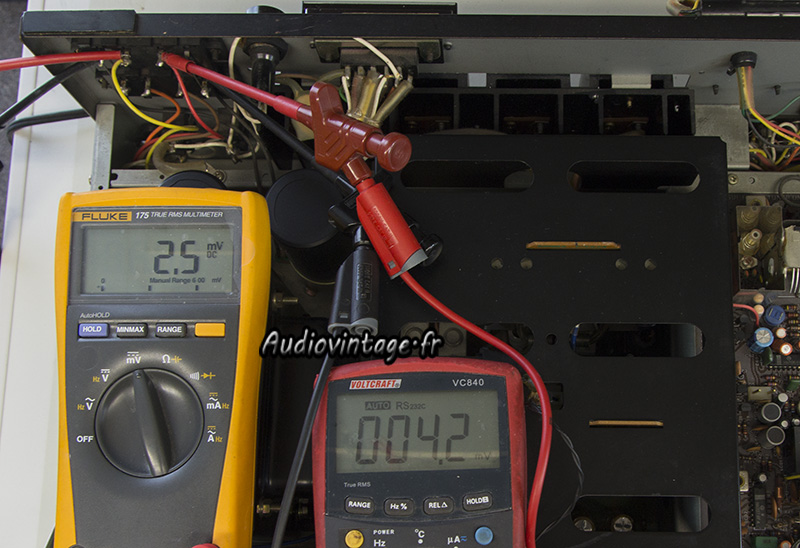

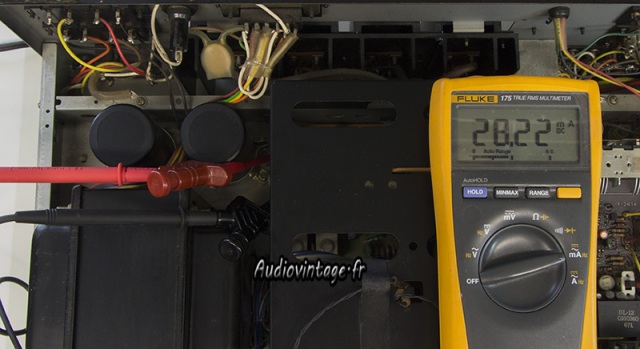

Réglages d’offset et de bias.

Sansui 7070

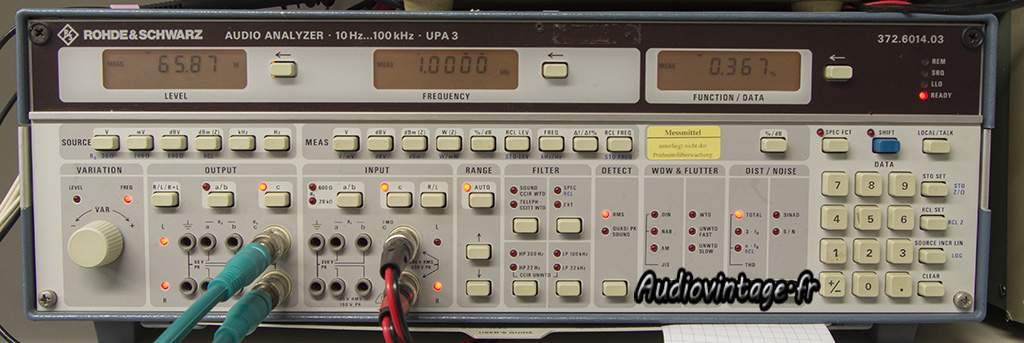

Mesure de puissance et de distorsion.

Sansui 7070
Sansui 7070
Sansui 7070

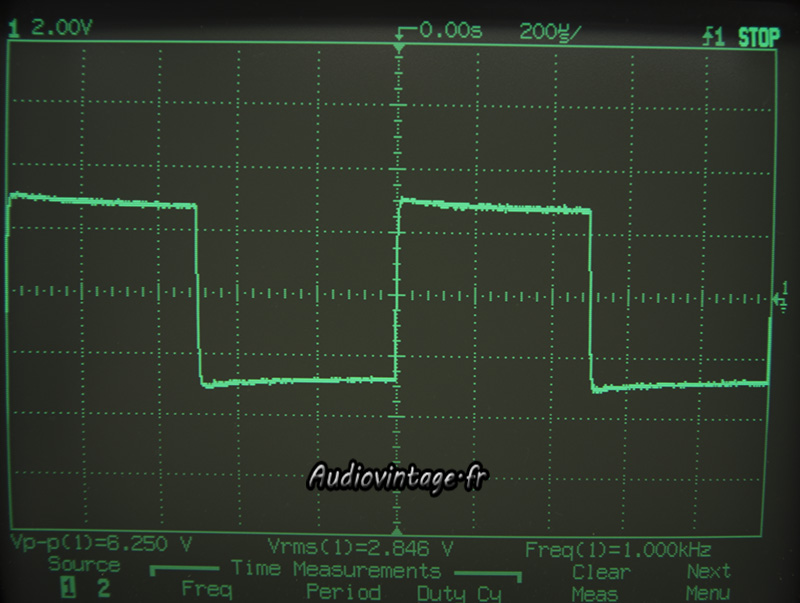

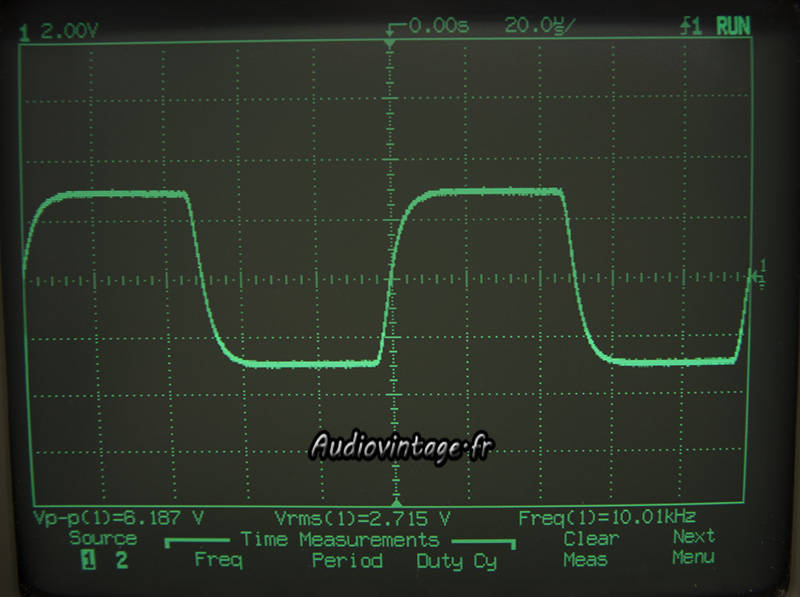

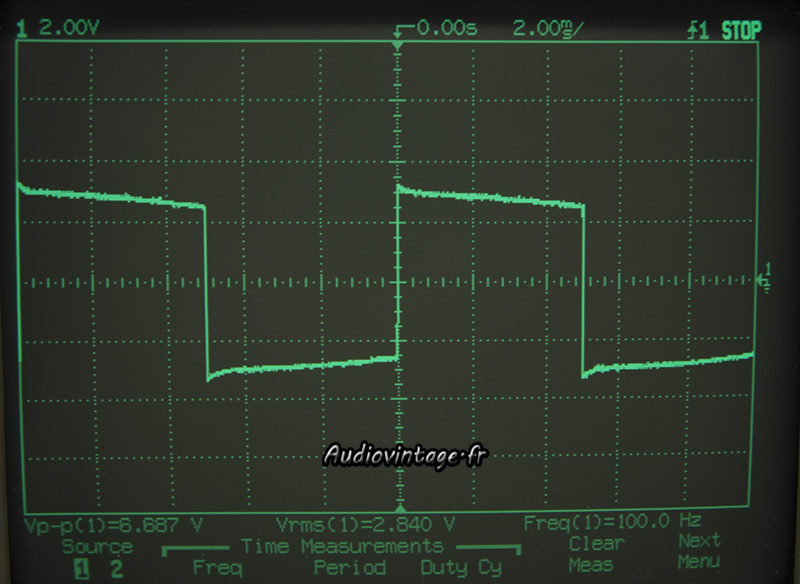

Signal carré à 100hz, 1khz et 10khz.

Sansui 7070

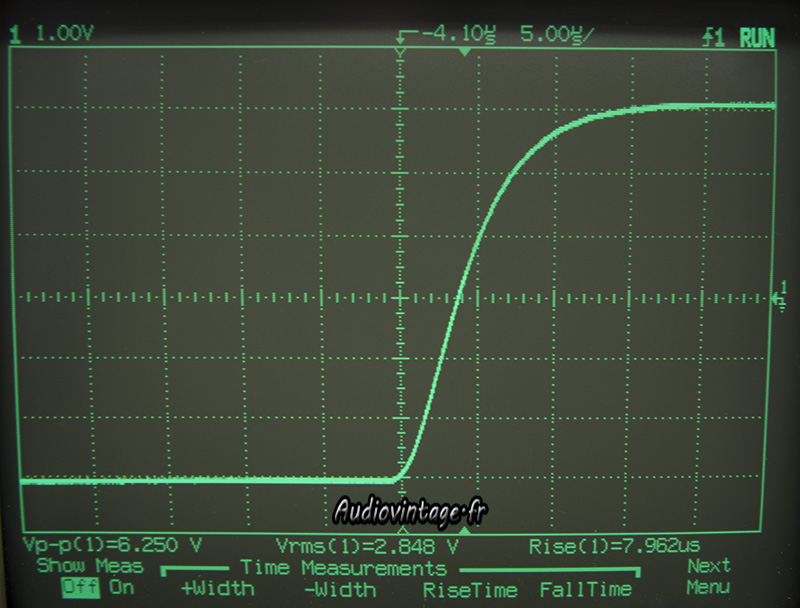

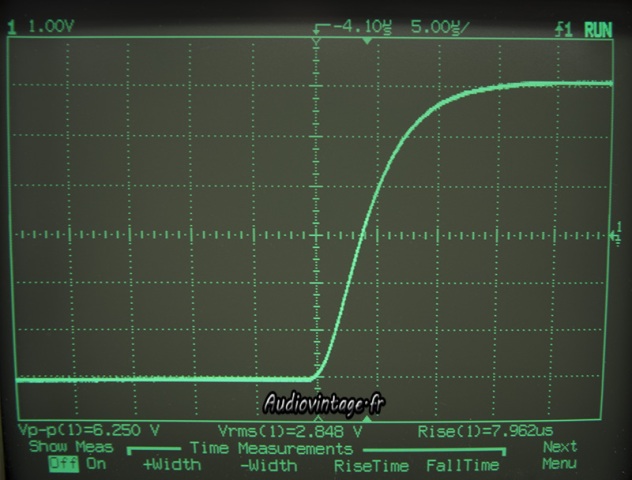

Temps de montée à 10khz.

Sansui 7070
Sansui 7070
Détails…

Sansui 7070
Connectique.
