Kenwood KR-4050

Kenwood KR-4050

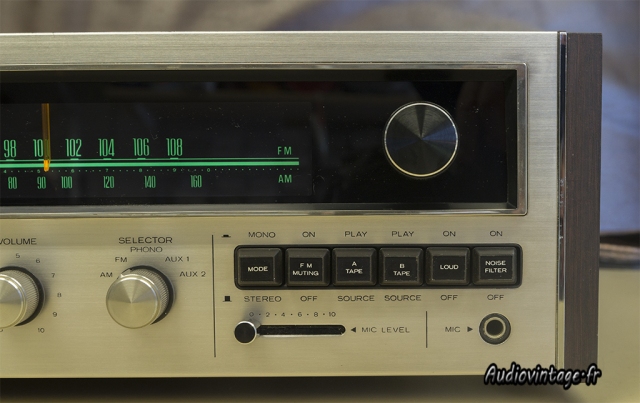

En panne, ce receiver Kenwood KR-4050 m’a été confié pour sa réparation et sa révision.

Kenwood KR-4050

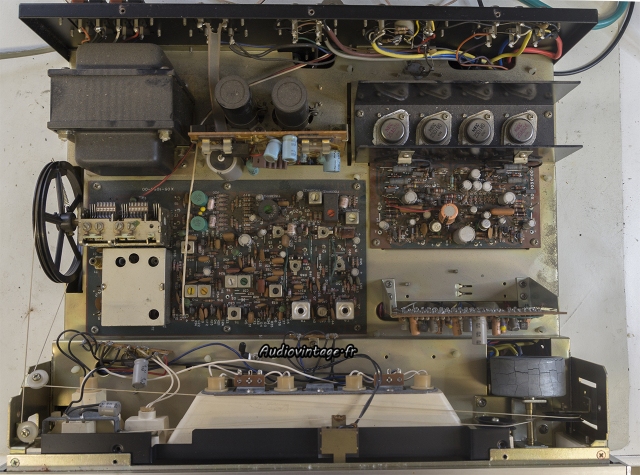

Un peu de poussière mais ce n’est pas le plus ennuyeux. Les fusibles de protection (situés sous l’appareil) sautent sur un canal dès l’allumage.

Kenwood KR-4050

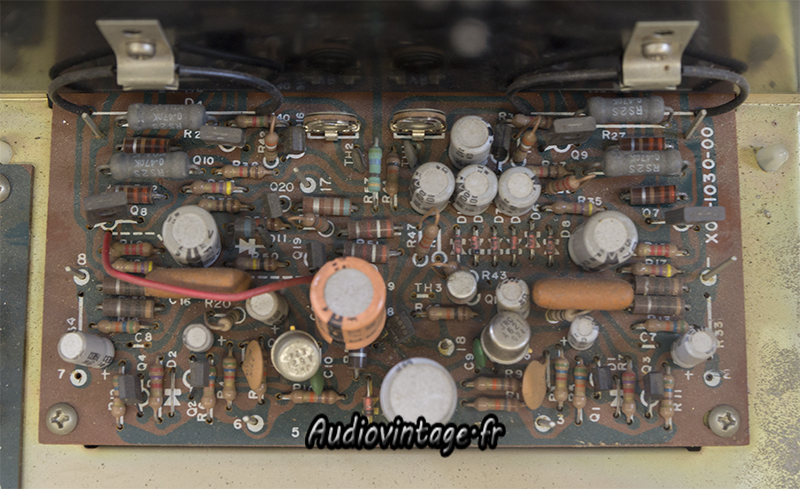

Circuit driver. Les dégâts sont invisibles (comme dans 98% des cas) mais bien présents !

Kenwood KR-4050
La panne était due à la mort des transistors du différentiel d’entrée. Certaines résistances complètement hors tolérance ont été remplacées, et bien sur tous les chimiques ont été changés.

Kenwood KR-4050

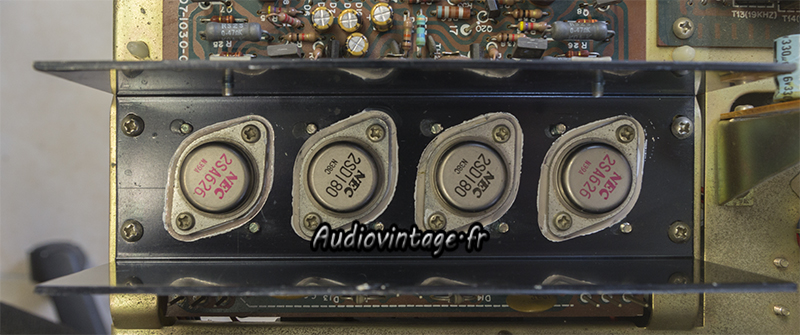

Graisse et micas neufs.

Kenwood KR-4050
Le circuit phono à revoir intégralement.
Le contrepoids de la molette du tuner est « traité » afin d’éviter un éclatement futur.

Kenwood KR-4050

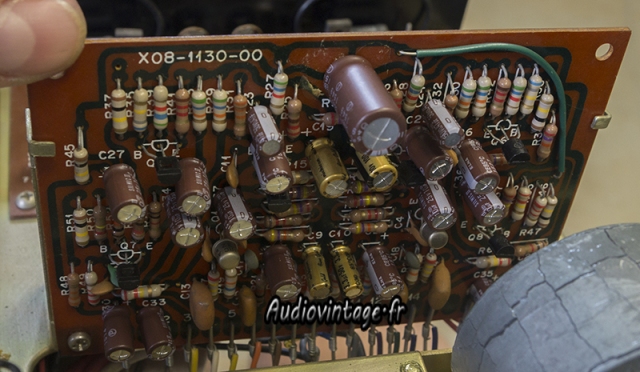

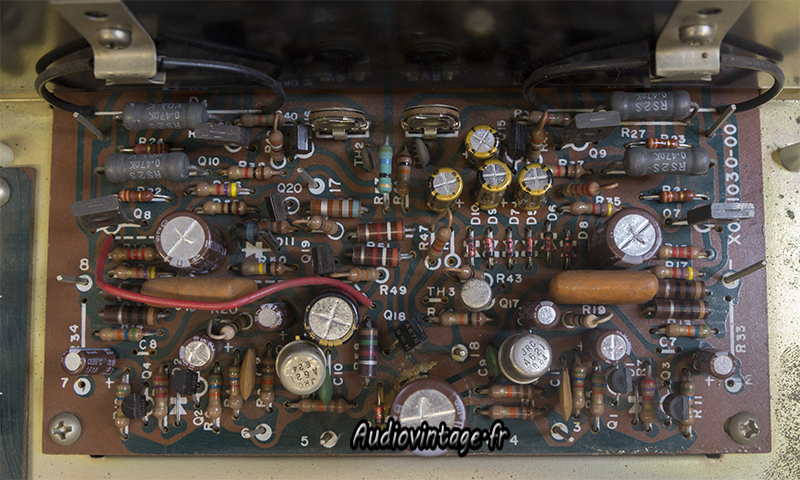

Condensateurs neufs. Les transistors devenus bruyants sont remplacés.

Kenwood KR-4050

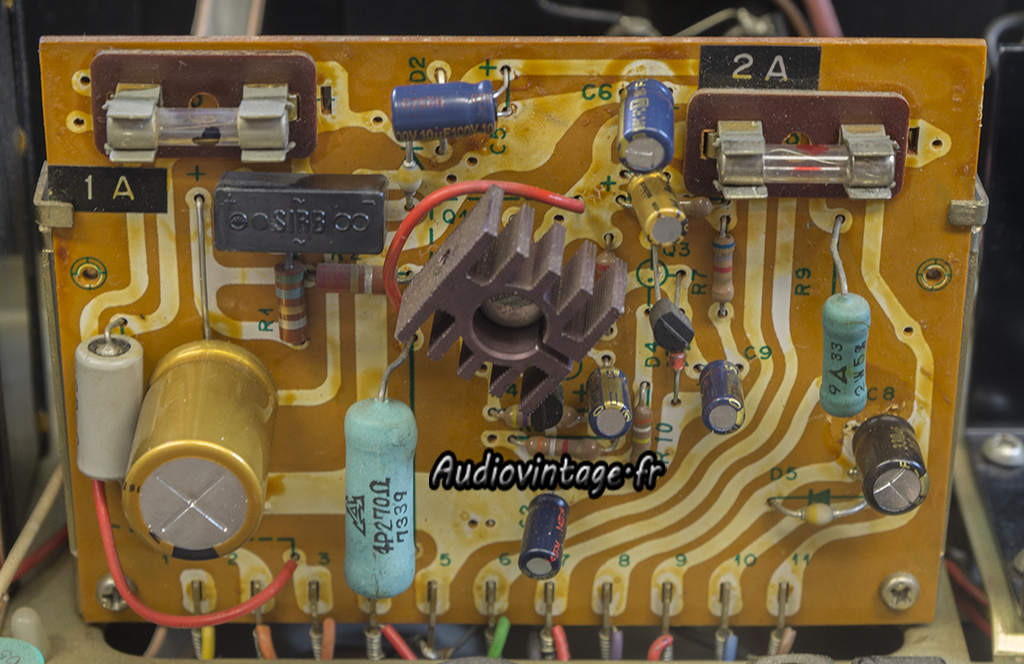

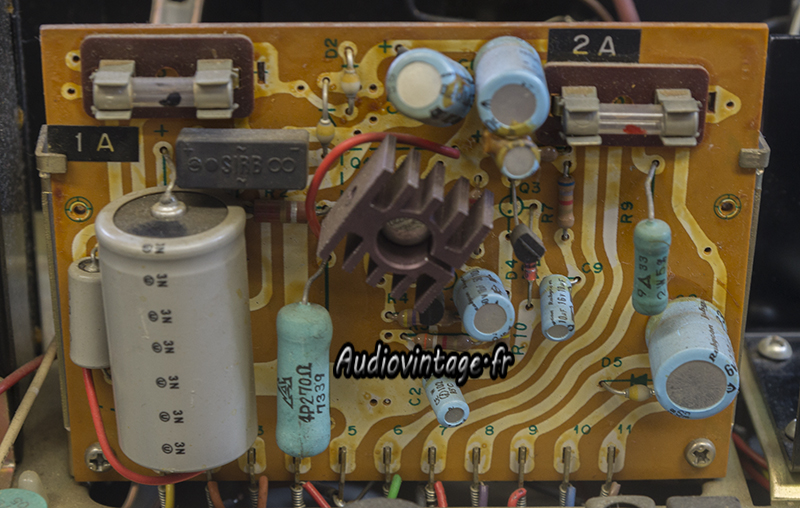

Le circuit d’alimentation à réviser.

Kenwood KR-4050
Fait !

Kenwood KR-4050

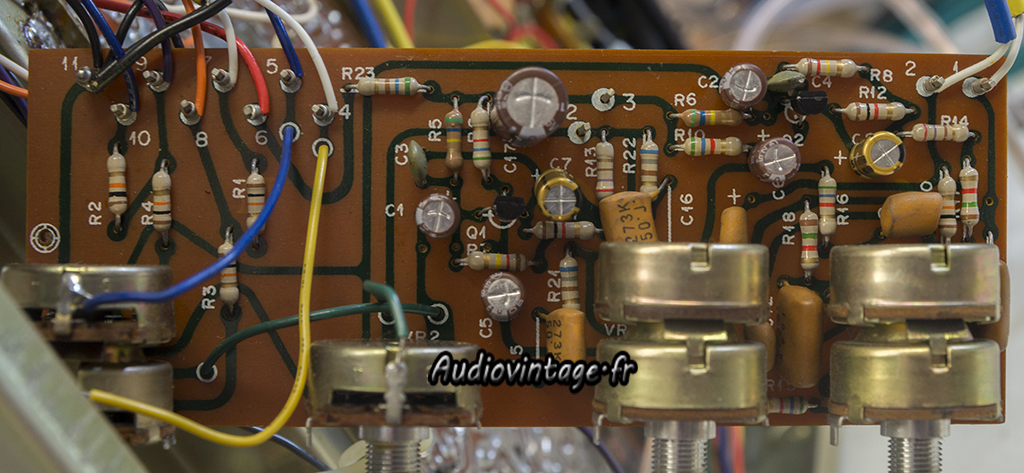

Le circuit de tonalité à revoir également.

Kenwood KR-4050
Condensateurs neufs, transistors remplacés.

Kenwood KR-4050

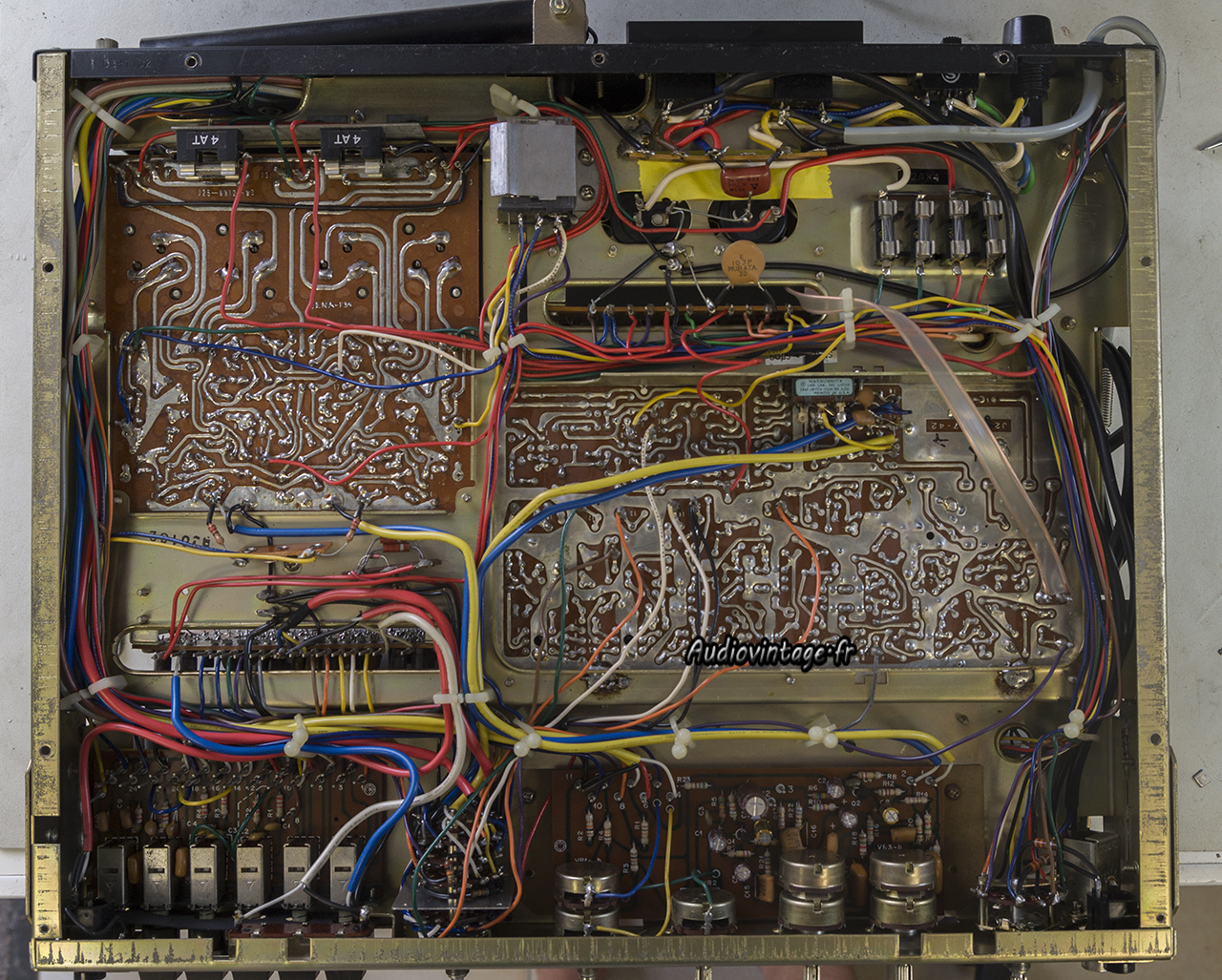

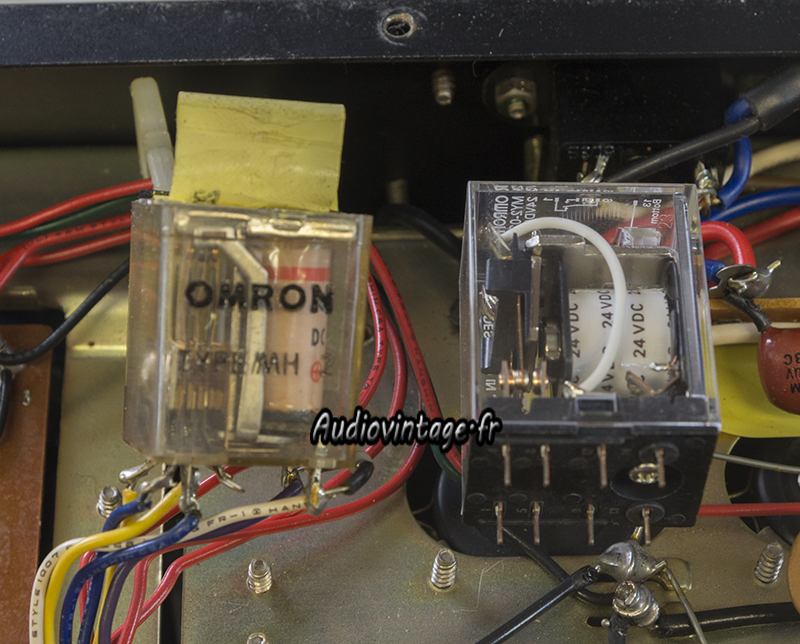

Dessous, le relais original est bien fatigué. Un modèle neuf différent sera adapté.

Kenwood KR-4050
Kenwood KR-4050
Terminé.

Kenwood KR-4050

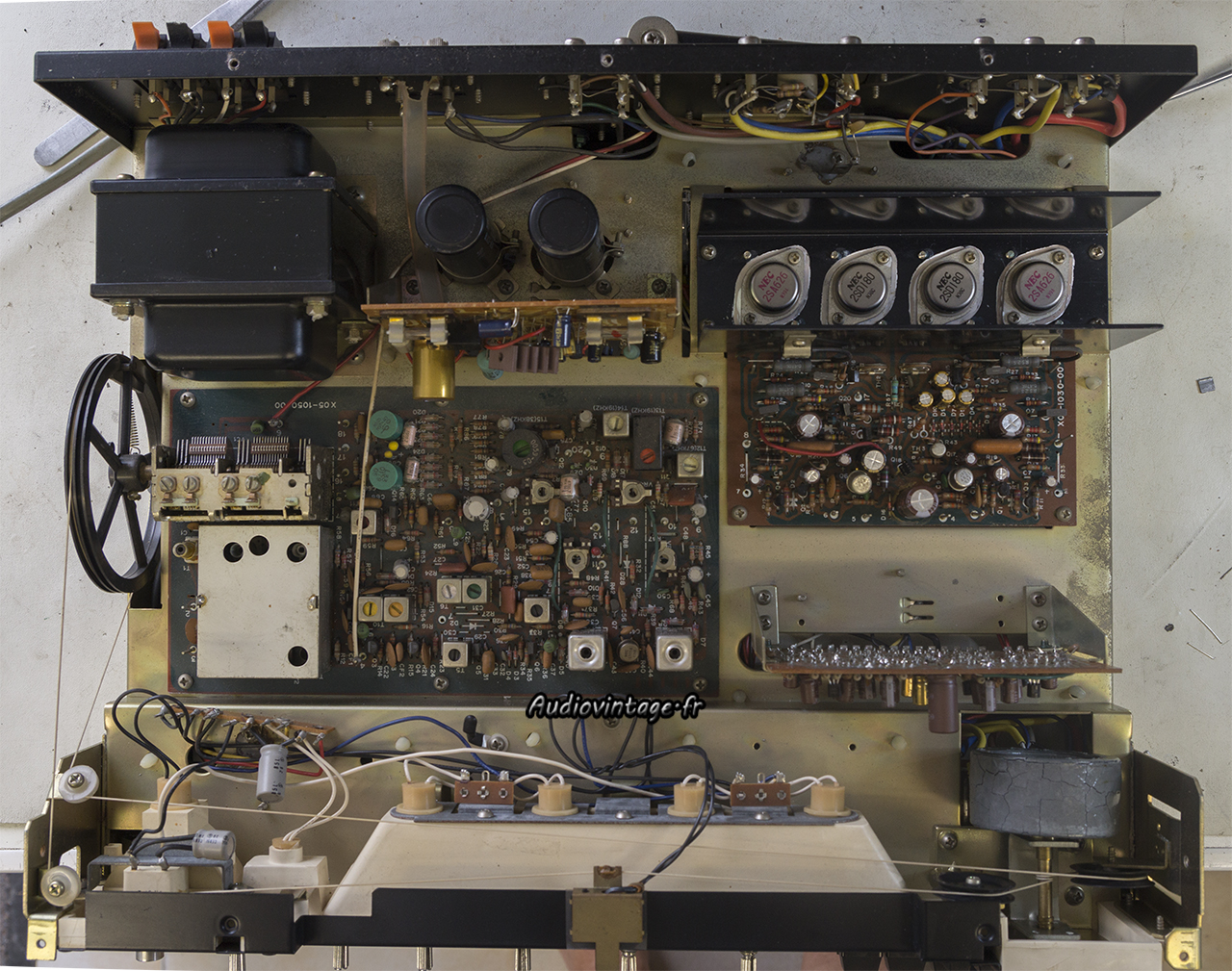

L’appareil est ajusté puis passe au banc de mesure.

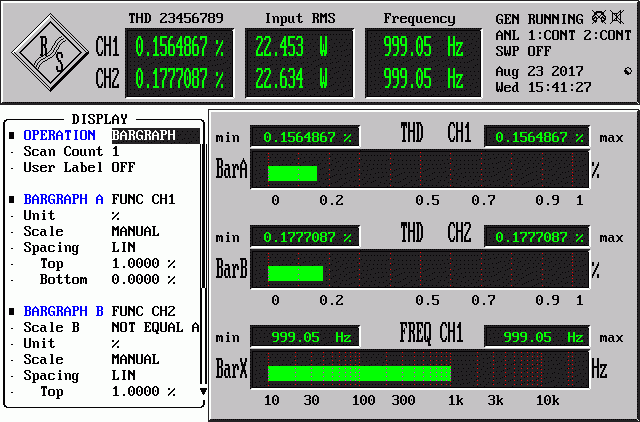

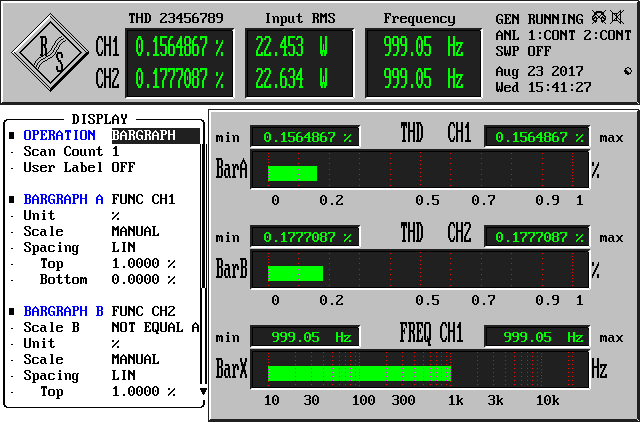

Distorsion relevée à puissance nominale sous 8 ohms.

Kenwood KR-4050

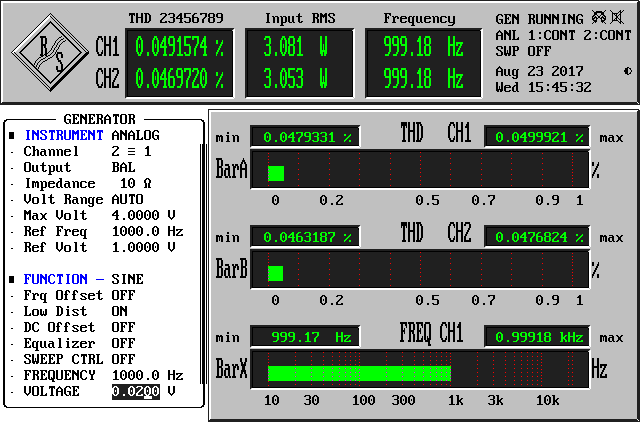

Distorsion sur l’étage phono, 3w en sortie.

Kenwood KR-4050

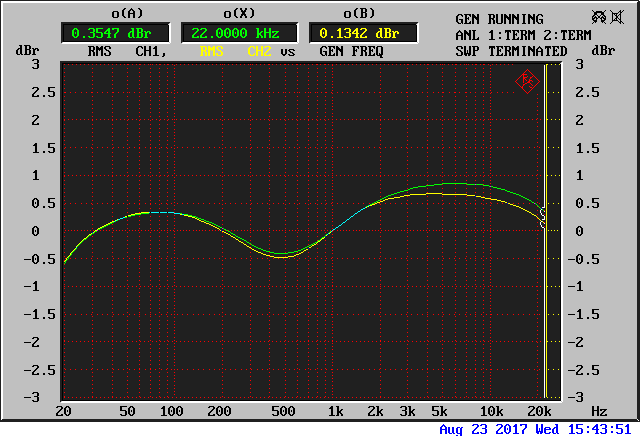

Réponse en fréquence, entrée Aux, sortie 1w.

Kenwood KR-4050

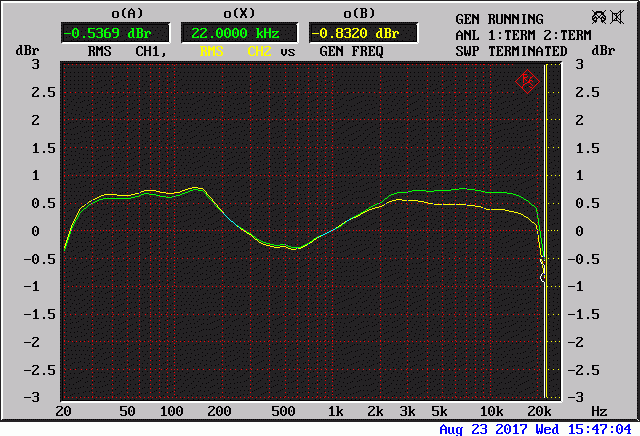

Même chose, entrée phono.

Kenwood KR-4050
Kenwood KR-4050
Kenwood KR-4050

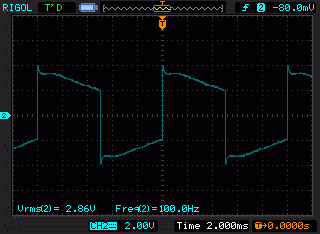

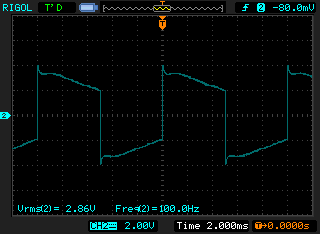

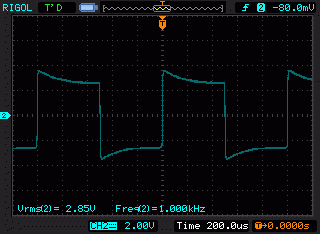

Signal carré à 100hz, 1khz et 10khz.

Kenwood KR-4050

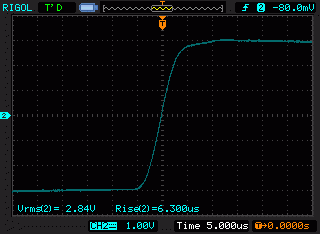

Temps de montée à 10khz.

Kenwood KR-4050
Kenwood KR-4050

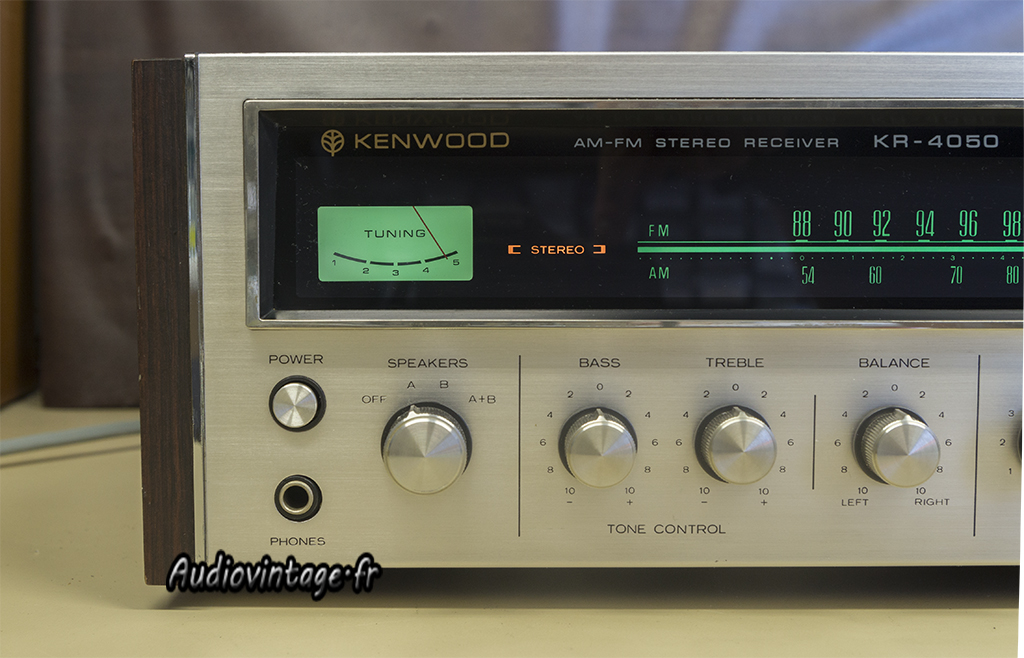

Détails.

Kenwood KR-4050

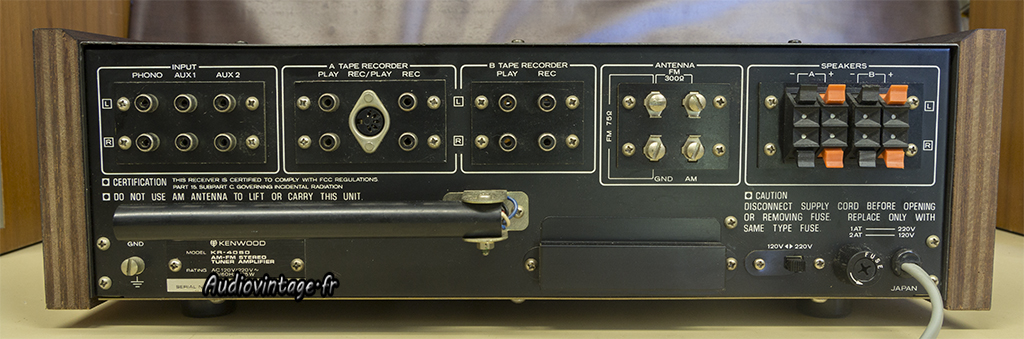

Connectique.
