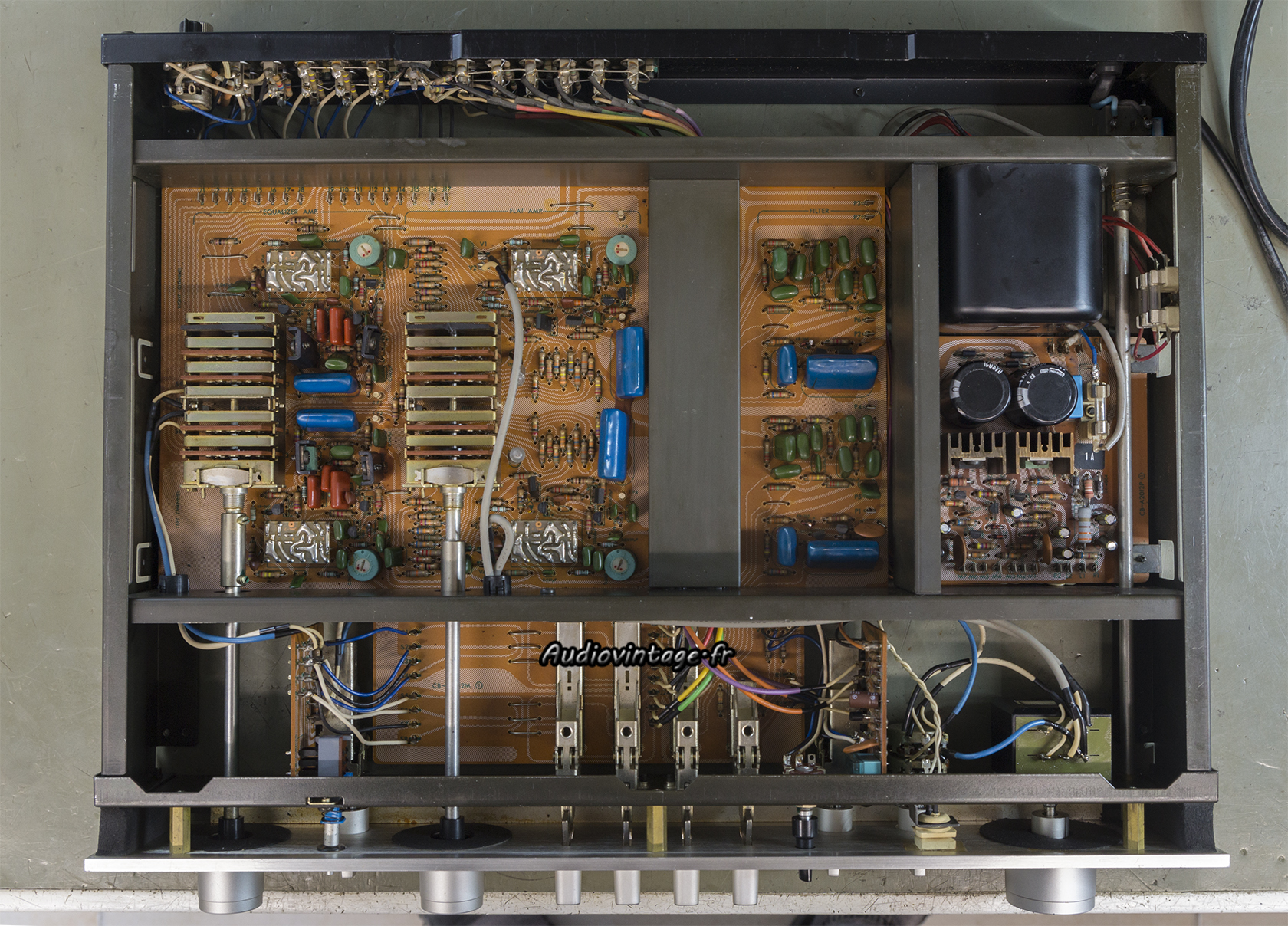

Lors de sa remise en route après de longues années d’inactivité, ce préamplificateur Luxman C-12 a décidé de faire comprendre à son propriétaire, à l’aide de signaux de fumée, que c’était le bon moment pour une sérieuse remise en état.
Ce Luxman est dans un état « habituel ». C’est le désormais célèbre condensateur X Rifa qui a explosé lors de sa remise en route. Nul doute que l’alimentation est bien fatiguée, c’est le point noir de cet appareil, en plus des modules DML-2, qui ne sont pas, ici, de la première (et catastrophique) génération. Toutefois, il va falloir faire quelques mesures pour vérifier leur état.

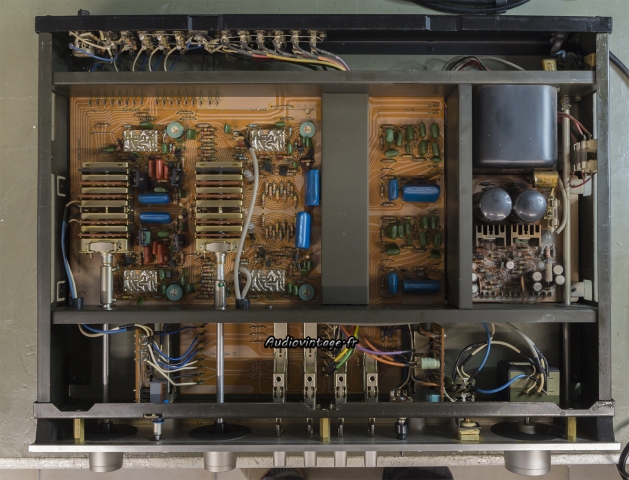

Quelques traces d’interventions passées sont visibles : un transistor remplacé, ainsi que certaines doubles diodes.
En effet, le Rifa a sauté. Ça chauffe bien par ici et il est courant d’y découvrir des condensateurs chimiques HS ou très usés.
Avant d’intervenir je décide de nettoyer les commandes très encrassées, puis de le mettre en route pour faire quelques mesures.
Les offsets des étages ligne et phono sont ajustables et raisonnables, et c’est déjà une bonne nouvelle.
La distorsion (quelque soit l’entrée utilisée) est plus importante sur le canal droit.
Cela se confirme à la tension maximale de sortie.

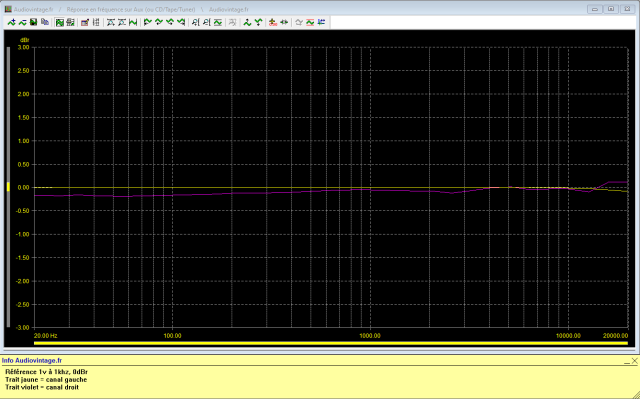

La réponse en fréquence à 1 volt en sortie sur l’entrée aux n’est pas correcte sur le canal droit.
Confirmation sur l’entrée phono.
Le rapport signal bruit confirme également un souci sur le canal droit.
Ces mesures et mes expériences passées me font dire néanmoins que les modules DML-2 sont fonctionnels, et c’est une excellente nouvelle.

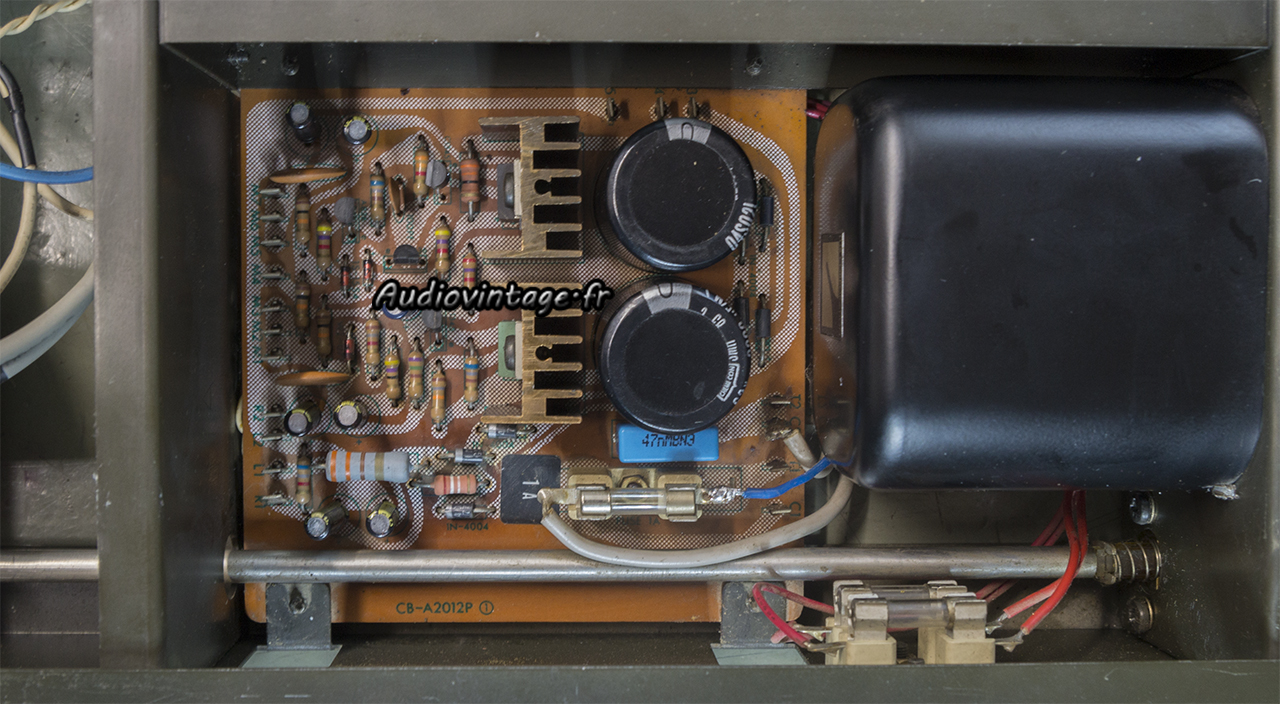

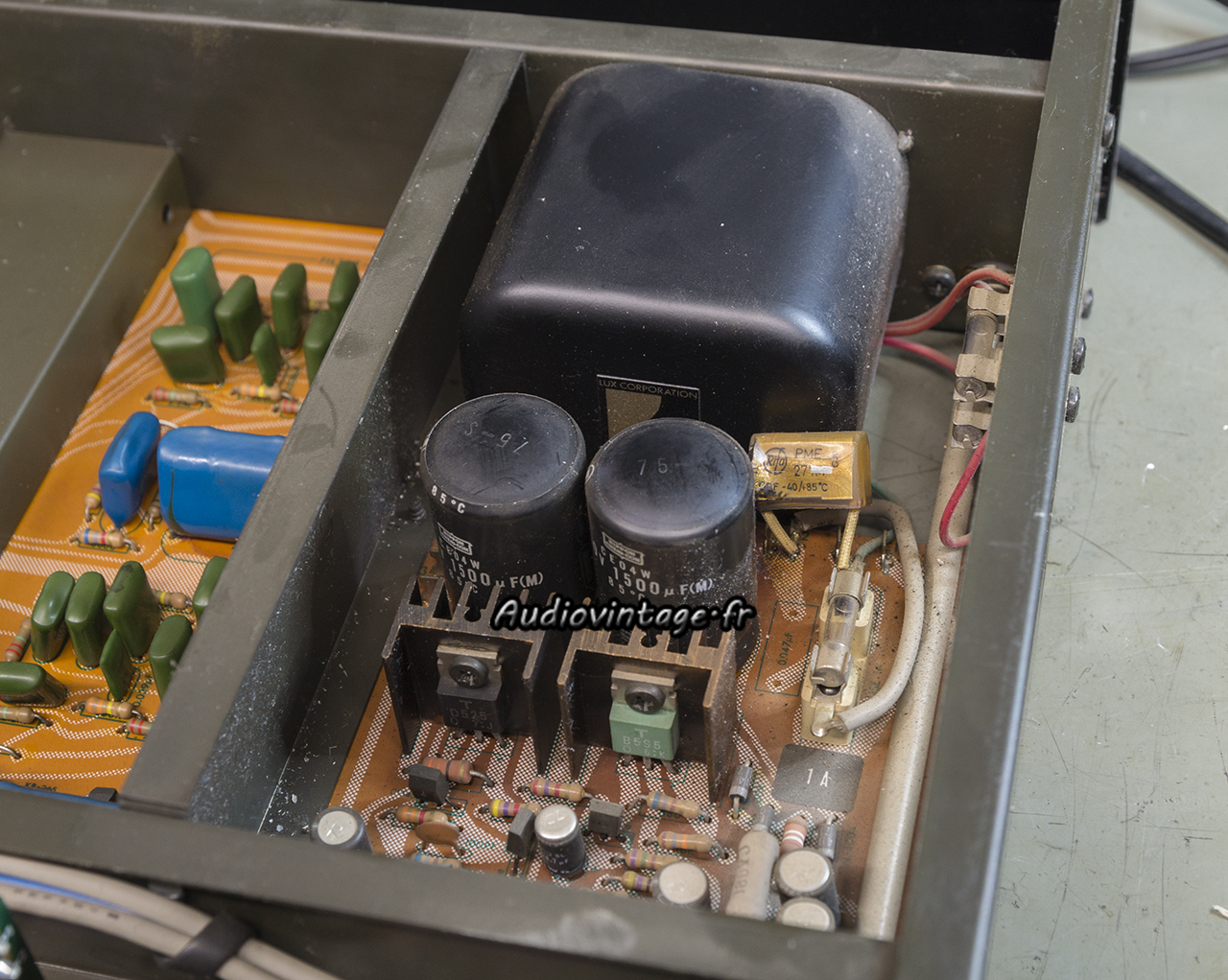

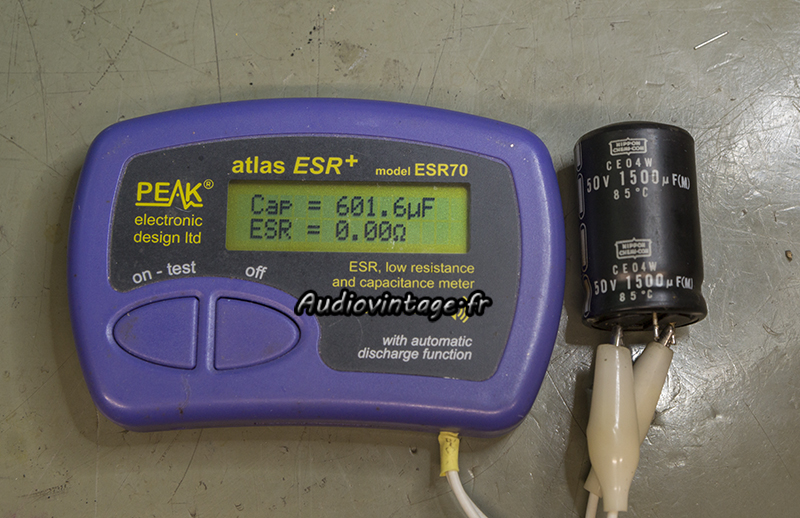

Sur l’alimentation, certains condensateurs sont en effet HS ou très fatigués. C’est le cas des grosses capas de filtrage.
Nettoyage, remplacement des chimiques et des transistors (références problématiques), remplacement du Rifa, remplacement d’une résistance chutrice sur l’alimentation de l’ampoule du voyant « on », et remplacement de l’ampoule en question qui a lâchée lors de mes essais.
Sur les étages lignes et phono, les transistors aux références problématiques sont remplacés ainsi que des doubles diodes.
Le circuit de muting reçoit également de nouveaux transistors et un nouveau condensateur chimique.
Cet exemplaire ne dispose pas d’un amplificateur dédié au casque comme certains autres C-12.
Enfin, le transformateur est recablé en 240v, et les offsets des étages phono et ligne sont ajustés.

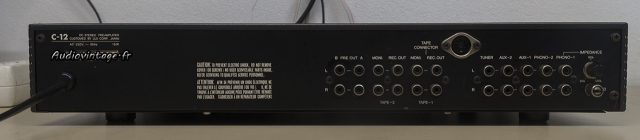

Connectique.
Les mesures sur entrée Aux :
Distorsion à 1v en sortie, entrée aux.
Distorsion à 13.5v en sortie, entrée aux.

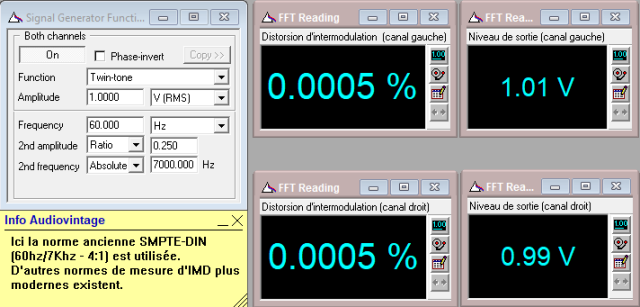

Distorsion d’intermodulation à 1v en sortie, entrée aux.

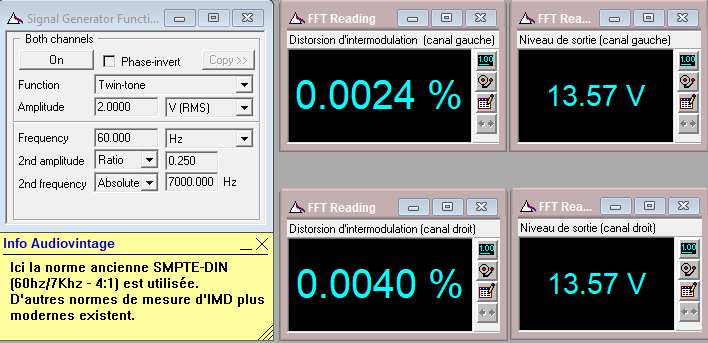

Distorsion d’intermodulation à 13.5v en sortie, entrée aux.

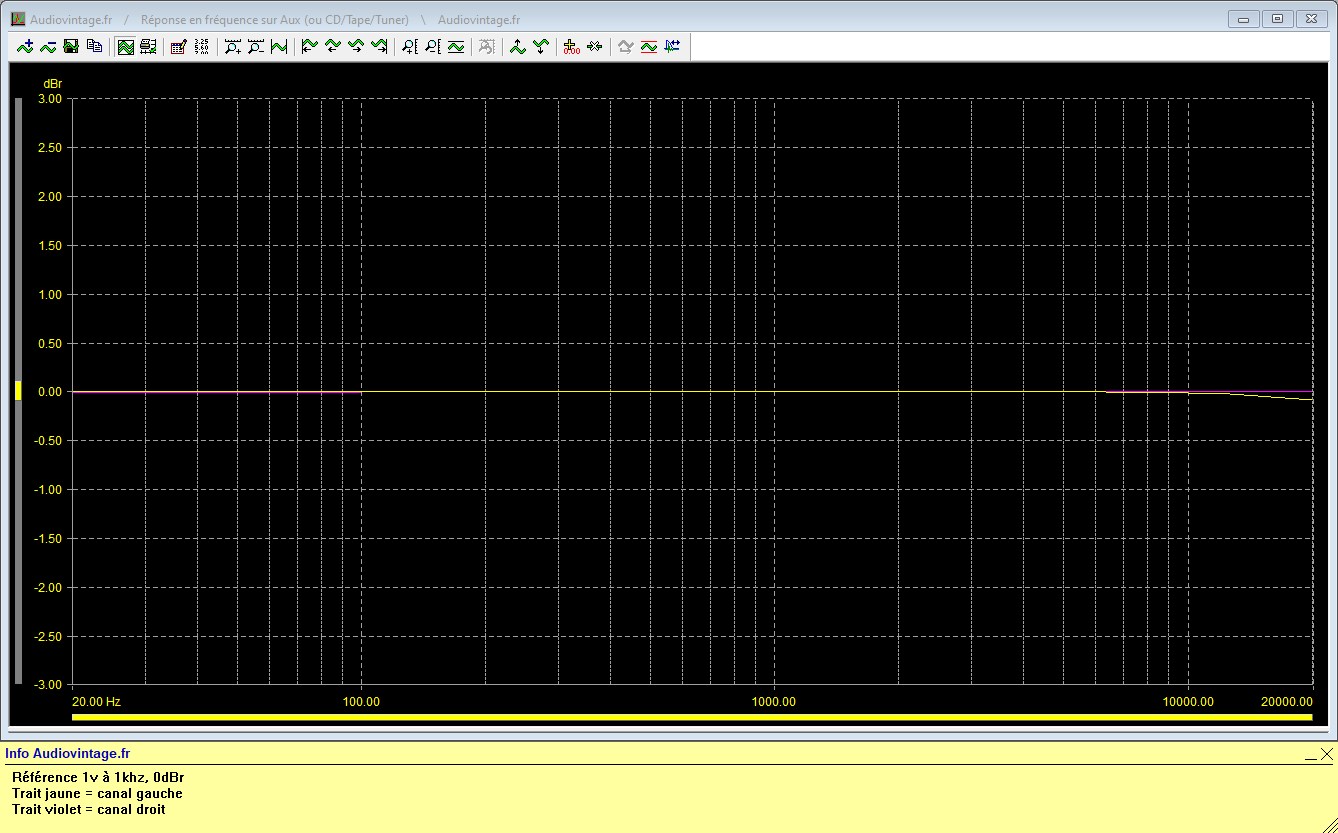

Réponse en fréquence à 1v en sortie, entrée aux.

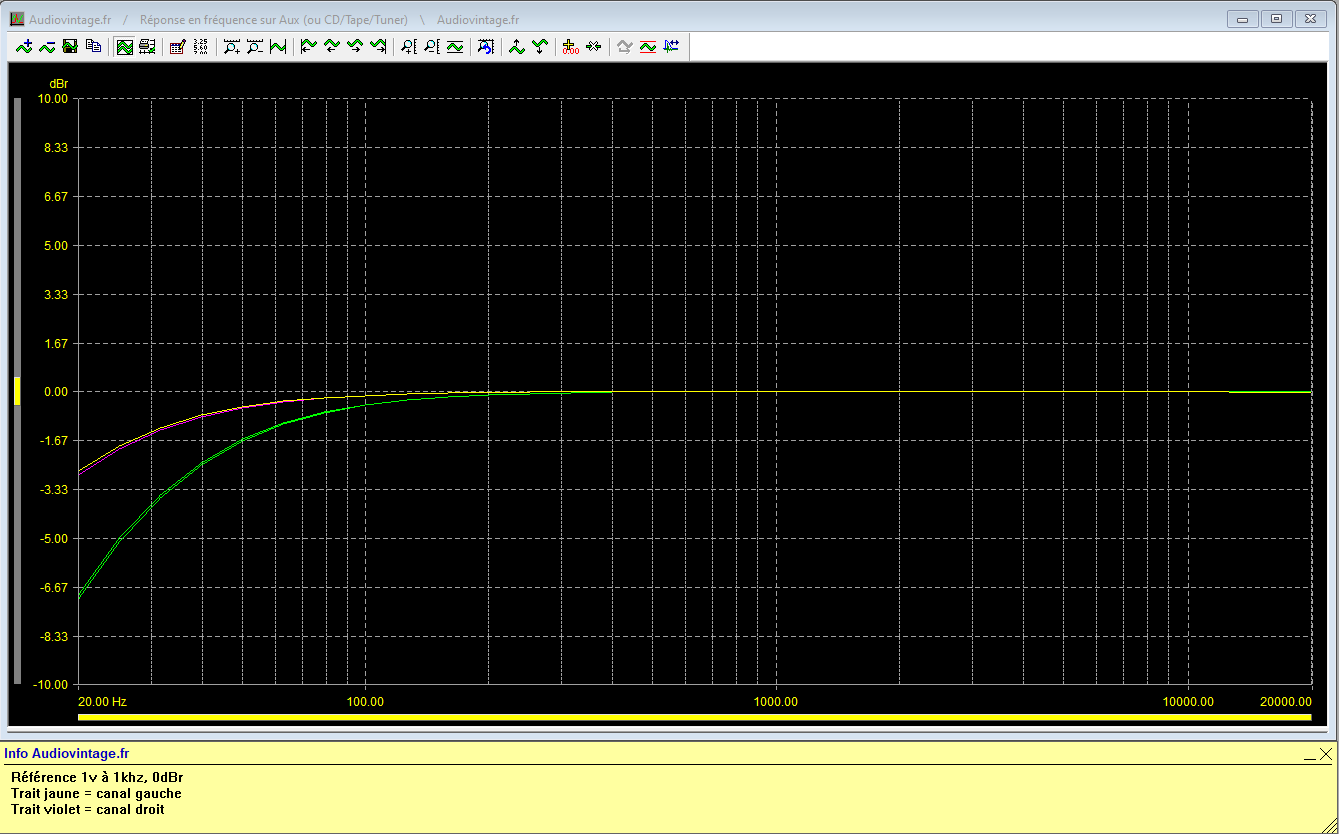

Réponse en fréquence à 1v en sortie, entrée aux, filtres subsonic 7hz puis 4hz activés.

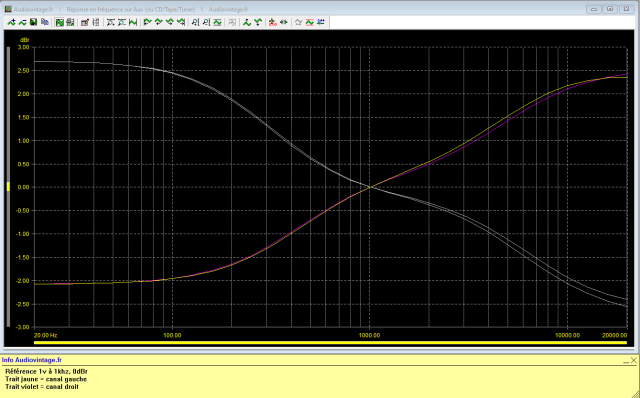

Réponse en fréquence à 1v en sortie, entrée aux, down tilt au maxi puis up tilt au maxi.
Rapport signal bruit à 1v en sortie, entrée aux.
Rapport signal bruit à 13.5v en sortie, entrée aux.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono.

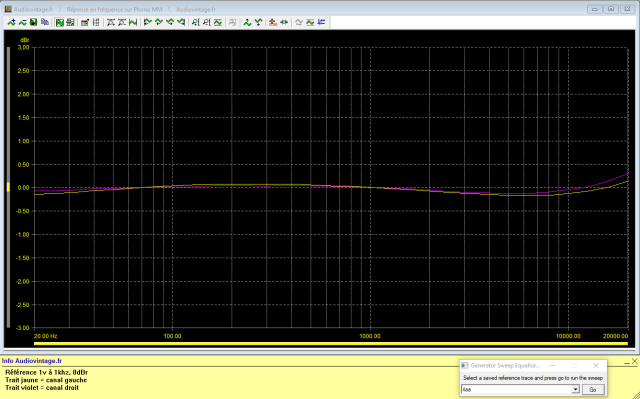

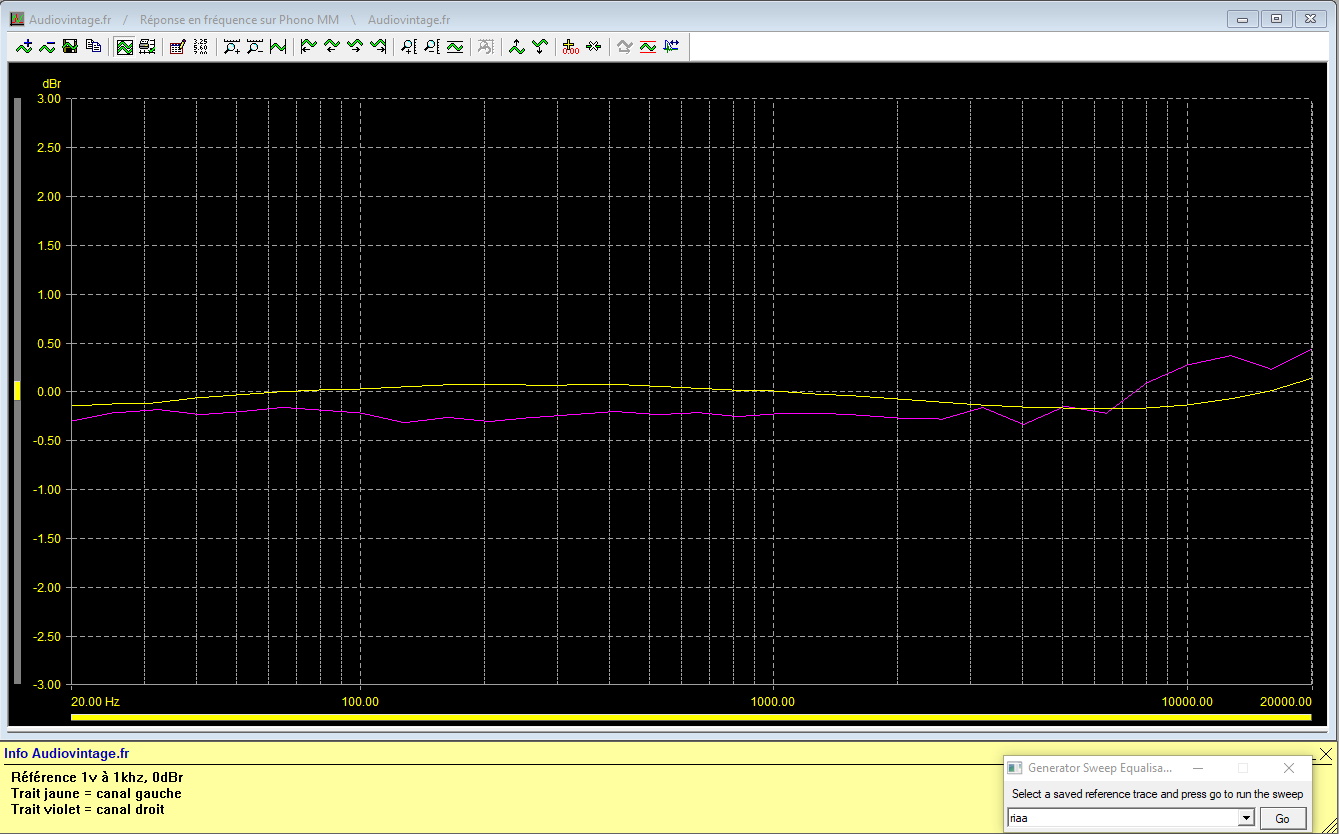

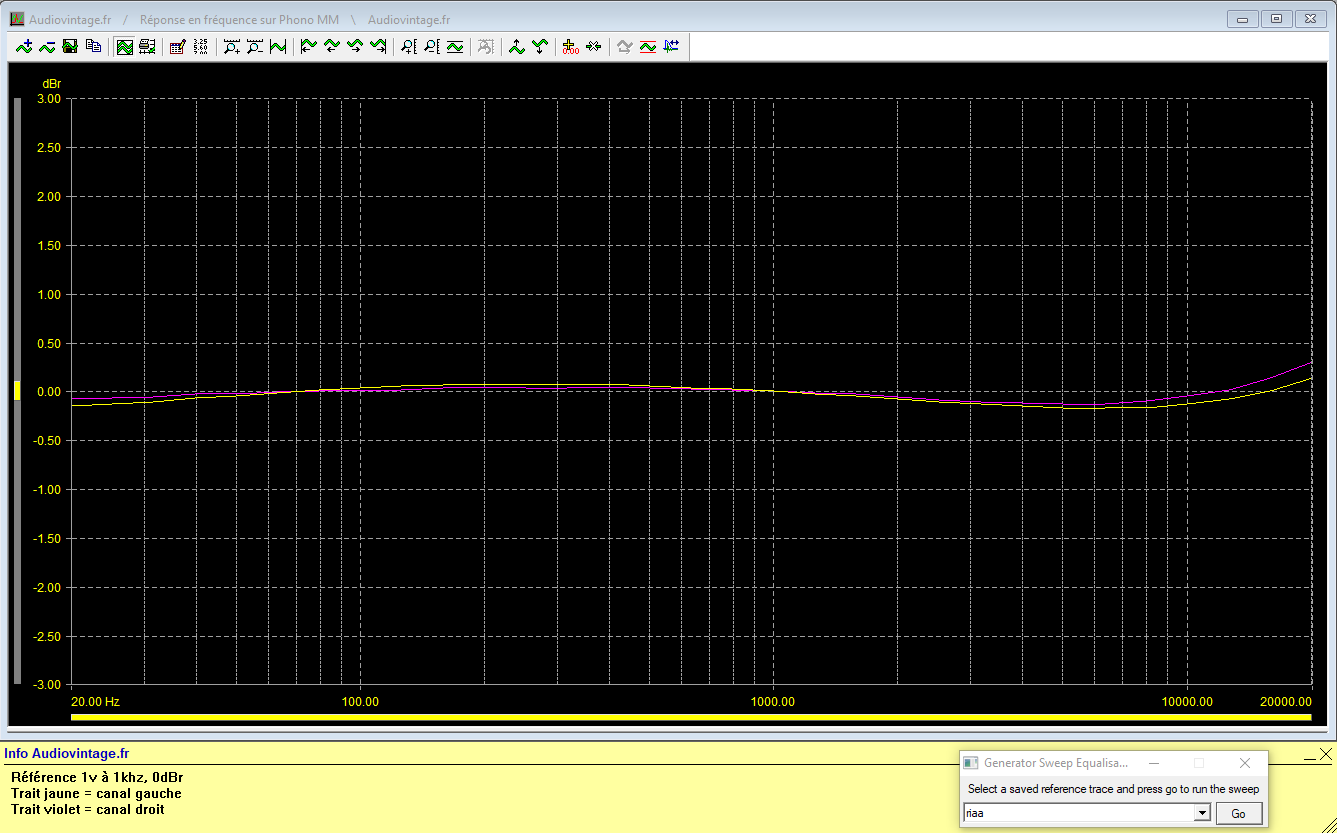

Réponse en fréquence à 1v en sortie, entrée phono.

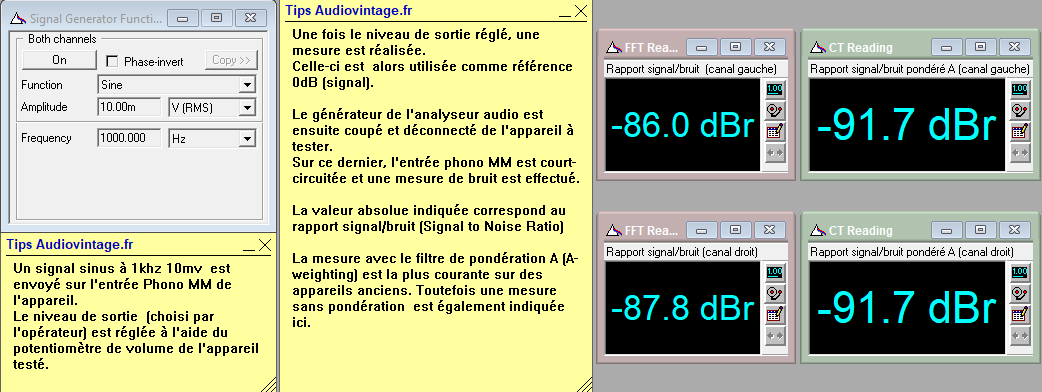

Rapport signal bruit à 1v en sortie, entrée phono.
Rapport signal bruit à 13.5v en sortie, entrée phono.
Les mesures à l’oscilloscope :

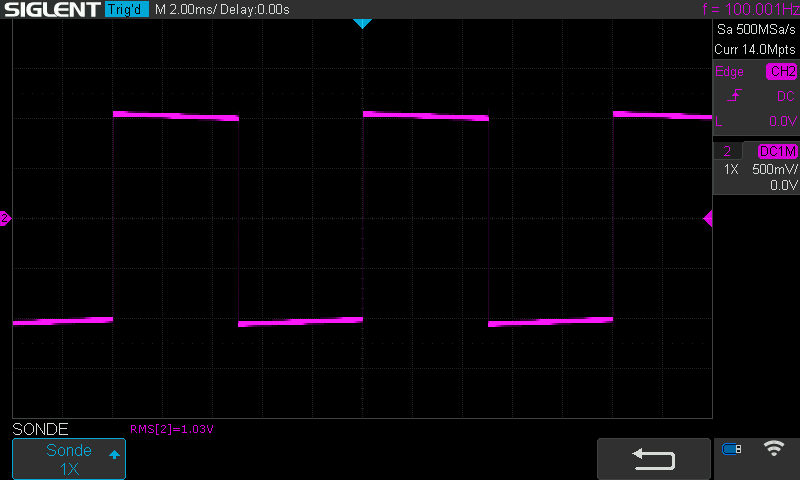

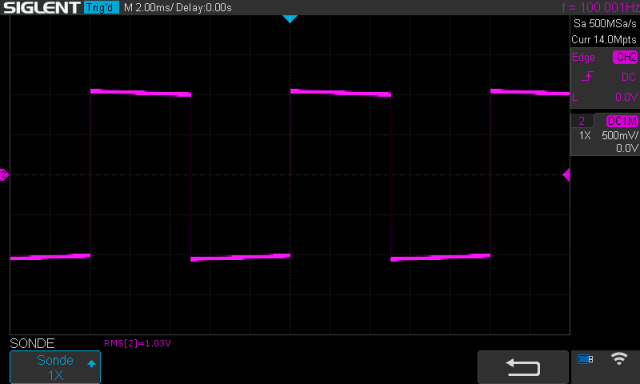

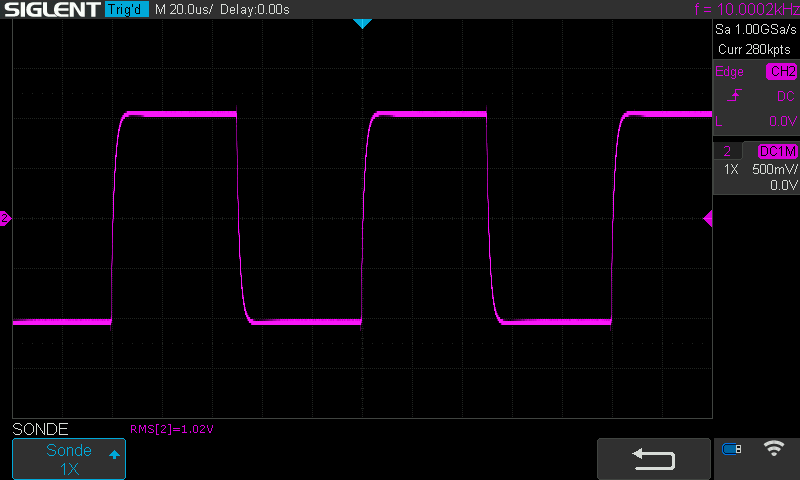

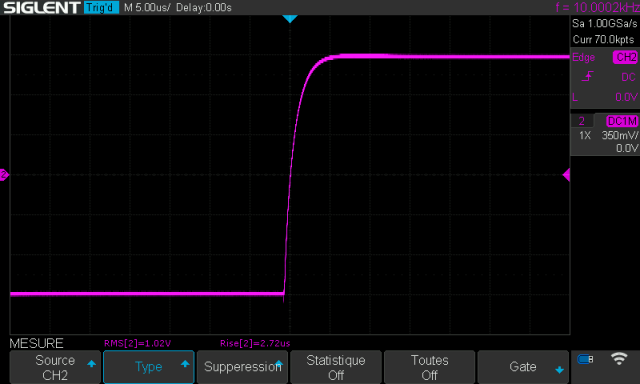

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux.
