Peu courant mais non moins excellent, ce très joli préamplificateur Luxman C-1000 m’a été déposé pour réparation.

Luxman C-1000
Il est en panne. A sa mise en route rien ne se passe : pas de « clic » du relais ni d’éclairage du voyant de mise en route.

Luxman C-1000
La panne principale est due à la mise en défaut du circuit de muting à l’allumage.
On note aussi un peu de colle possiblement corrosive qu’il va falloir éliminer par sécurité.

Luxman C-1000

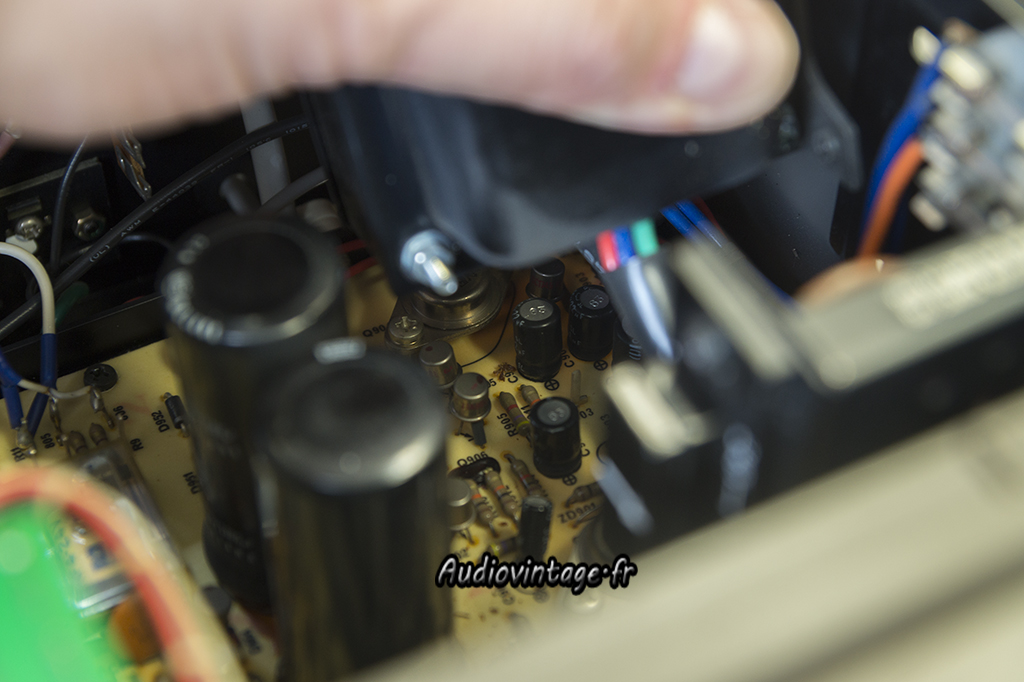

Le circuit de muting réparé, l’appareil se met en route correctement mais il n’y a toujours pas d’éclairage du voyant.
Le système est particulier. A l’appuie sur le bouton de mise en route, une luciole se met à clignoter puis le relais s’enclenche. La luciole reste alors allumée et une seconde luciole s’allume ce qui donne une luminosité supérieure.
Ce circuit n’est pas repris sur le Luxman C-1010 (modèle inférieur dans la gamme).

Luxman C-1000

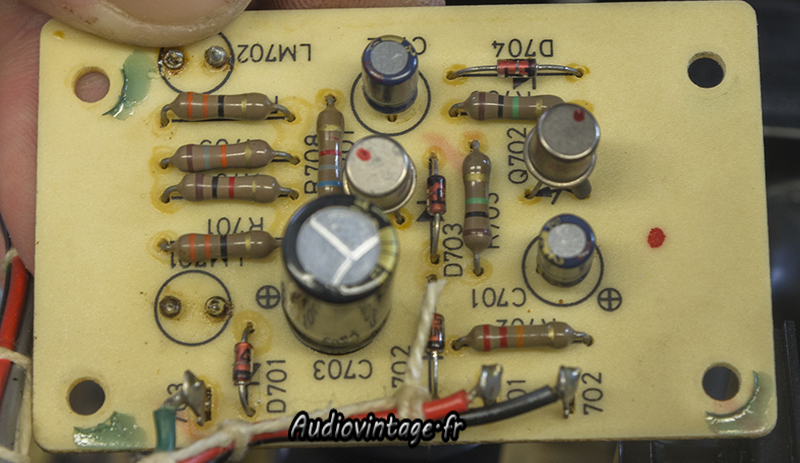

Les deux lucioles montées de l’autre côté du circuit sont HS, mais le problème ne s’arrête pas là. En effet, elles ont tendance à clignoter à intervalle régulier, ce qui d’une part n’est pas normal et d’autre part diminue leur espérance de vie.
Le souci est lié au montage en lui-même, erroné d’origine. Le déplacement d’une résistance et l’ajout d’une diode comme sur le schéma dans le manuel technique permet de résoudre une bonne fois pour toute le problème.

Luxman C-1000

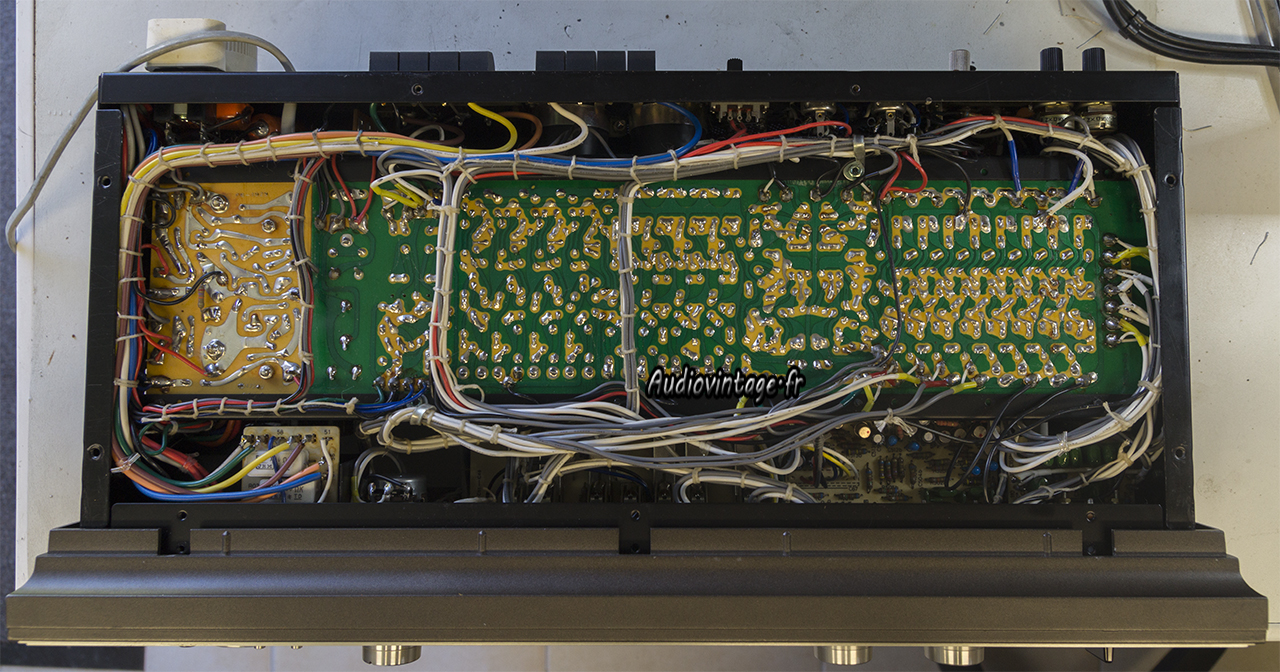

Je fais ensuite le tour de l’appareil. Les gros condensateurs chimiques sont en bon état mais ce n’est pas le cas de la plupart des petites valeurs sur l’alimentation.

Luxman C-1000

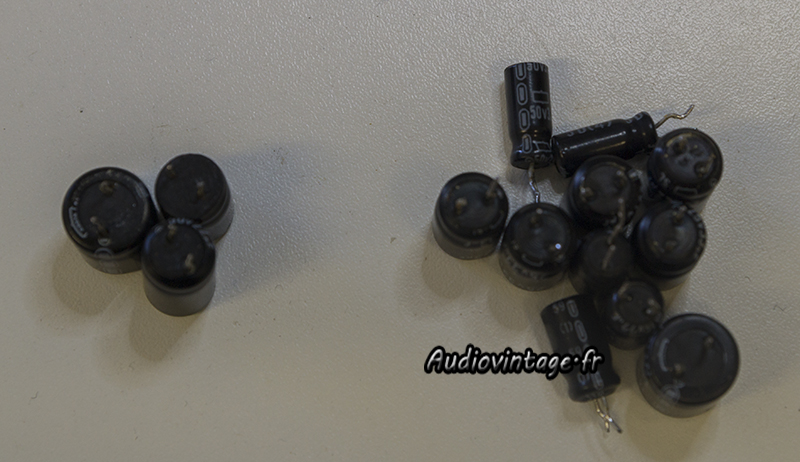

A gauche, les condensateurs HS ne répondant pas à la mesure. A droite, ceux qui sont bien fatigués…

Luxman C-1000

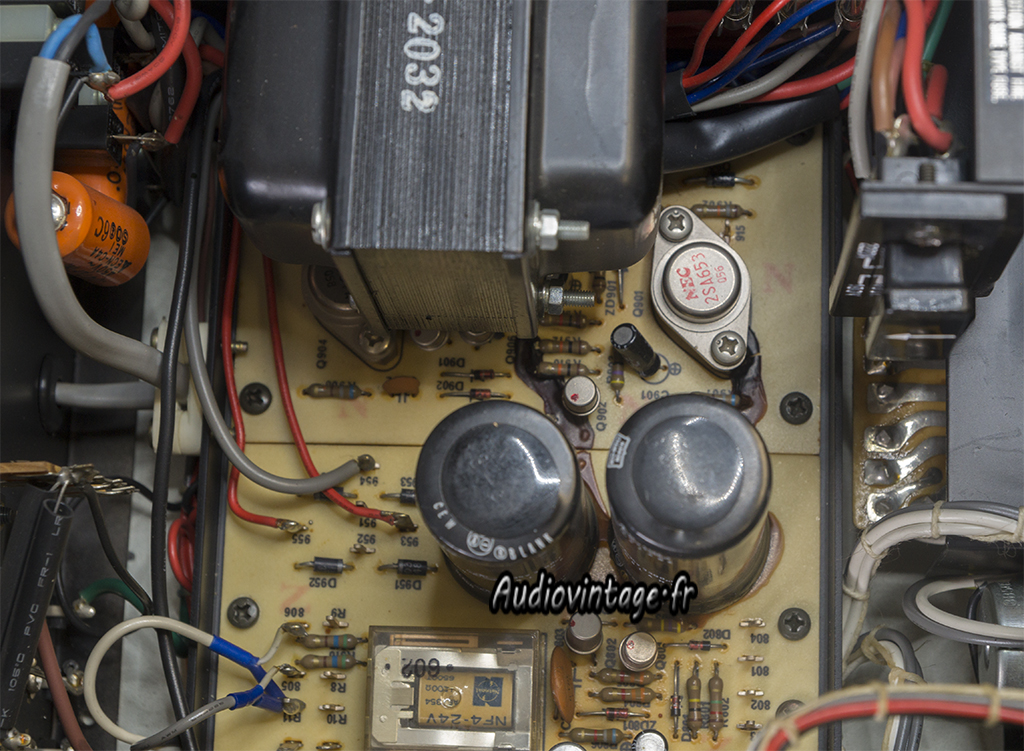

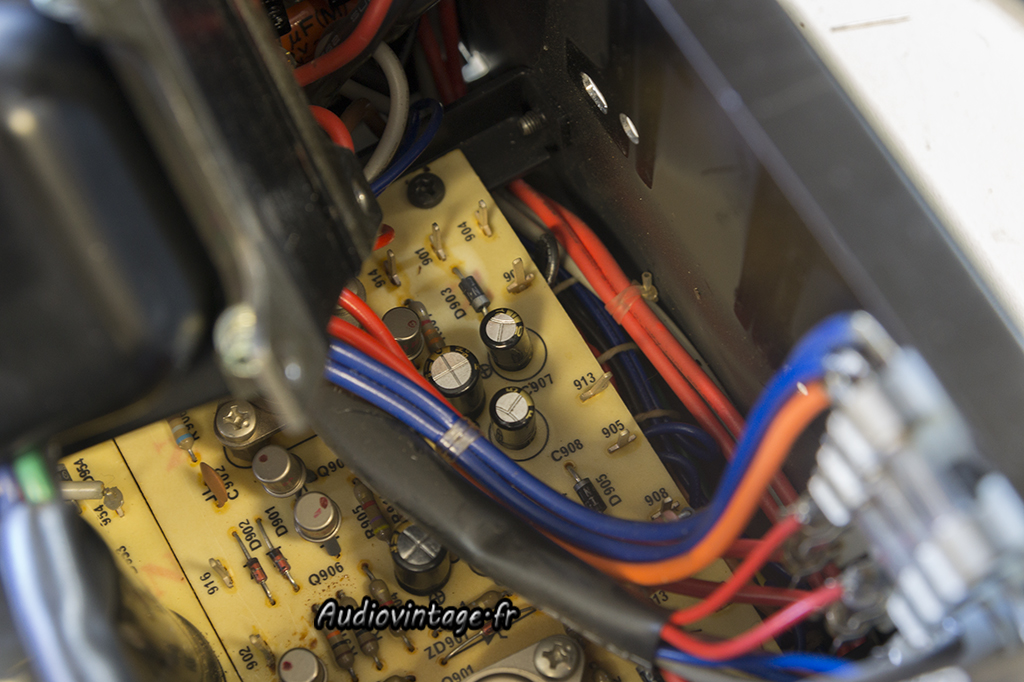

L’alimentation refaite.

Luxman C-1000
Luxman C-1000

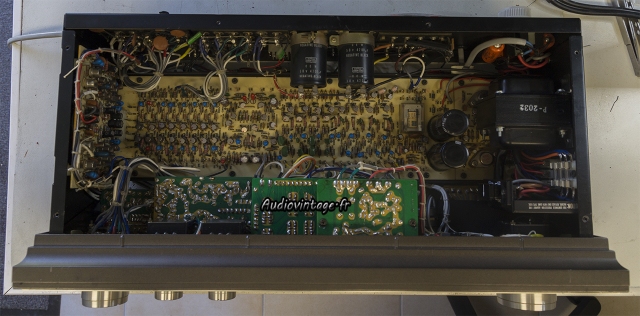

L’intervention est terminée. Les nombreux condensateurs tantales ont tous été contrôlés. A gauche, à la verticale, l’étage phono, contrôlé également.
Vous aurez bientôt la possibilité de voir les différences avec son petit frère, le C-1010 dont la réparation et la révision sera en ligne d’ici peu sur Audiovintage.

Luxman C-1000
Distorsion relevée à 1v en sortie, entrée Aux.

Luxman C-1000

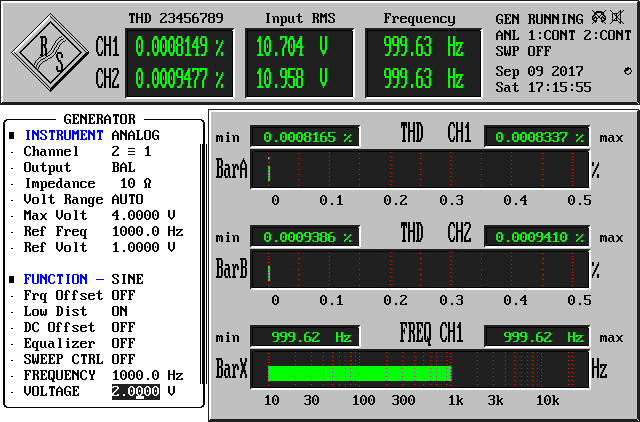

Même chose mais à 10v en sortie.

Luxman C-1000
1 volt en sortie mais entrée phono cette fois-ci.

Luxman C-1000
Réponse en fréquence des deux canaux, entrée Aux, 1volt en sortie.

Luxman C-1000
Même chose, entrée phono.

Luxman C-1000
Luxman C-1000
Luxman C-1000

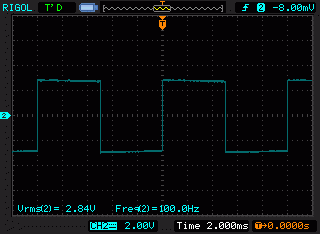

Signal carré à 100hz, 1khz et 10khz.

Luxman C-1000

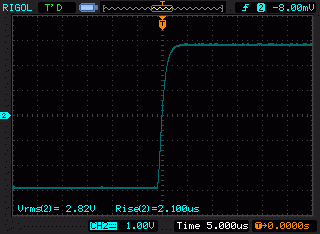

Temps de montée à 10khz.

Luxman C-1000
Luxman C-1000

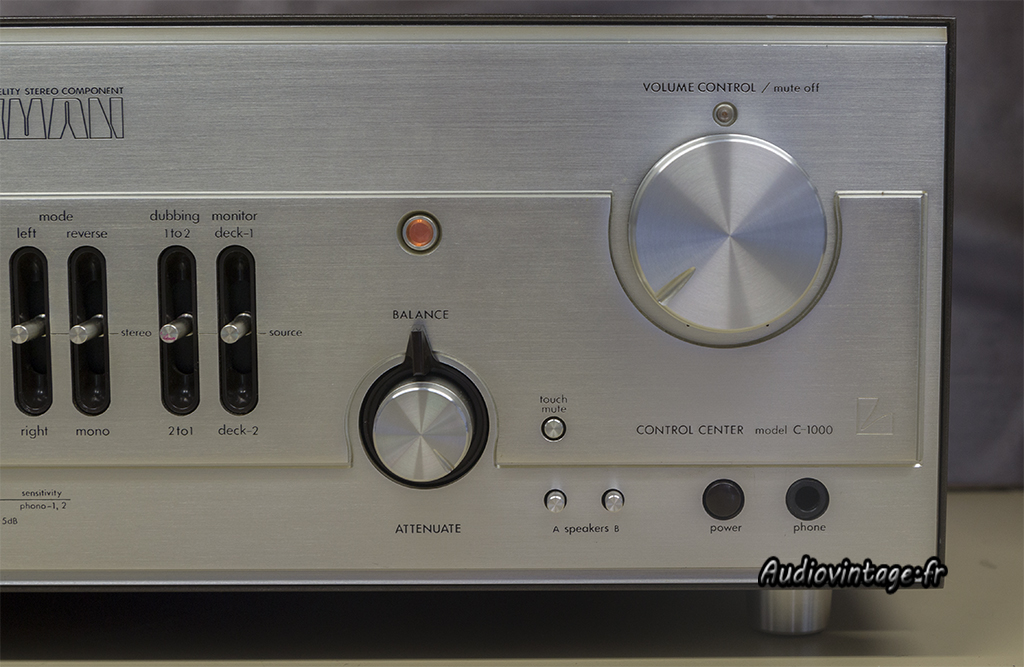

Détails.

Luxman C-1000

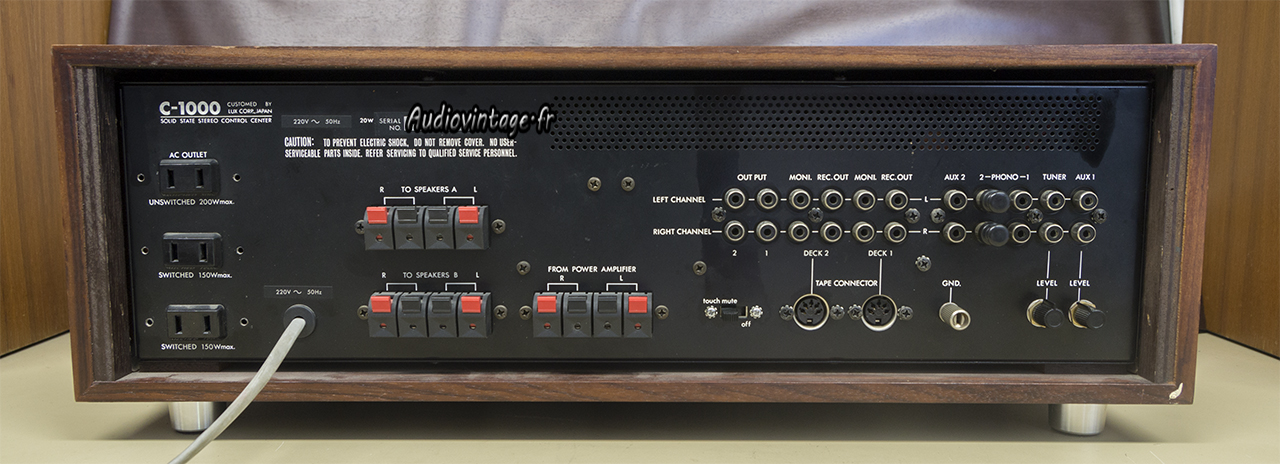

Connectique.

Et si vous faisiez réparer et/ou réviser votre Luxman ?
Audiovintage : réparation et révision de vos appareils !
