Luxman L-31

Luxman L-31 : jolie présentation.
Le nouveau propriétaire ayant quelques soucis avec son acquisition récente, ce Luxman L-31 est accueilli à l’atelier.

Luxman L-31 : à son arrivée.
Luxman L-31 : à son arrivée.
L’appareil fonctionne. De nombreux mauvais contacts dans les commandes sont présents. Un canal sur l’entrée Aux 2 ne fonctionne pas. Les deux fusibles de protection sur le canal droit n’ont pas les bonnes valeurs.
Une révision complète est au programme.

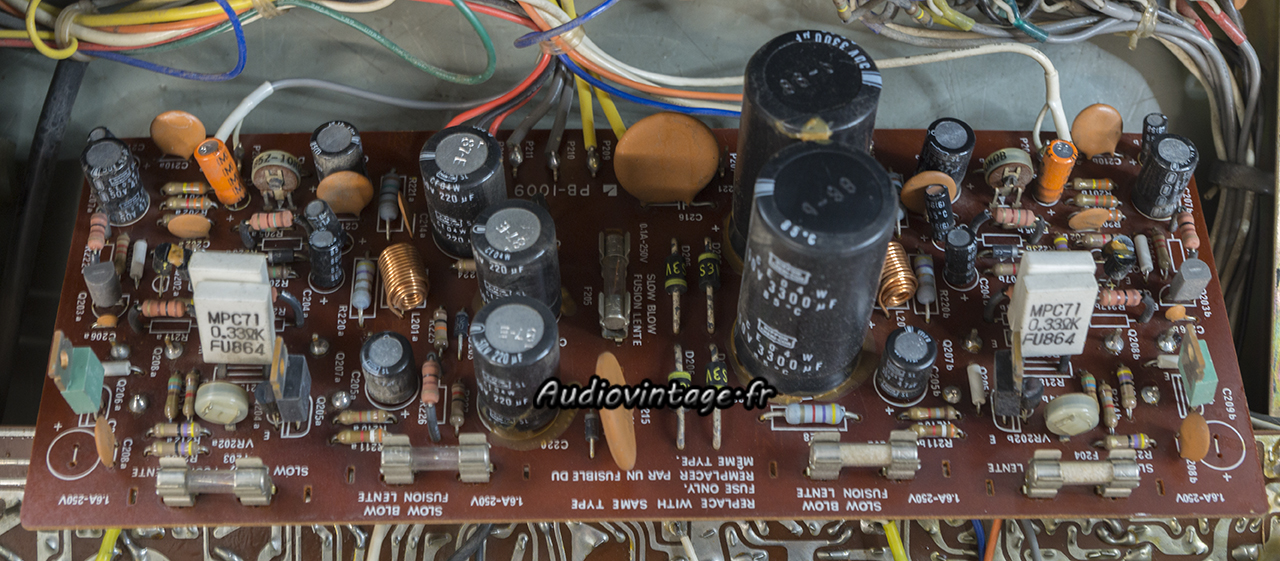

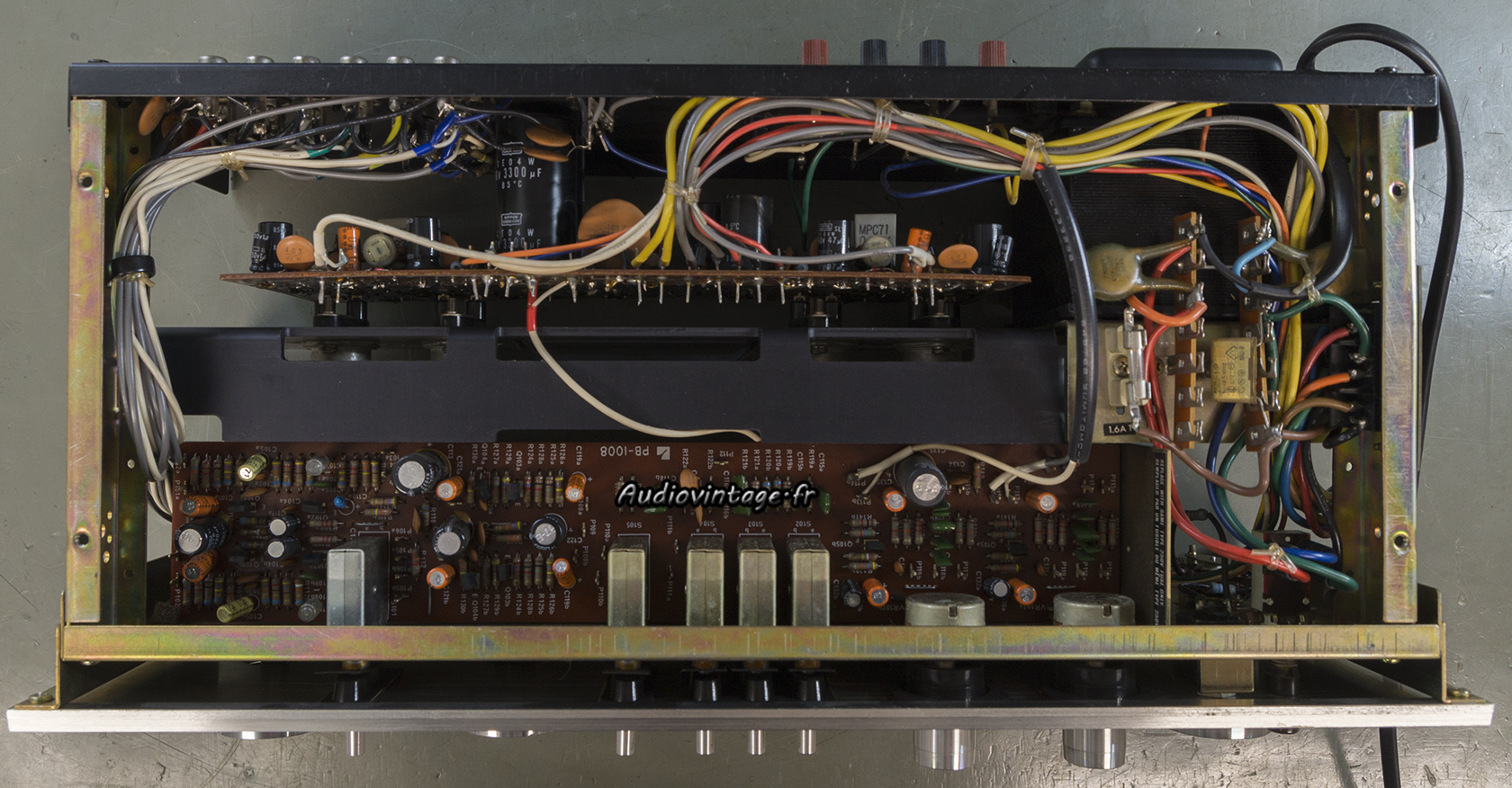

Luxman L-31 : circuit principal à revoir.

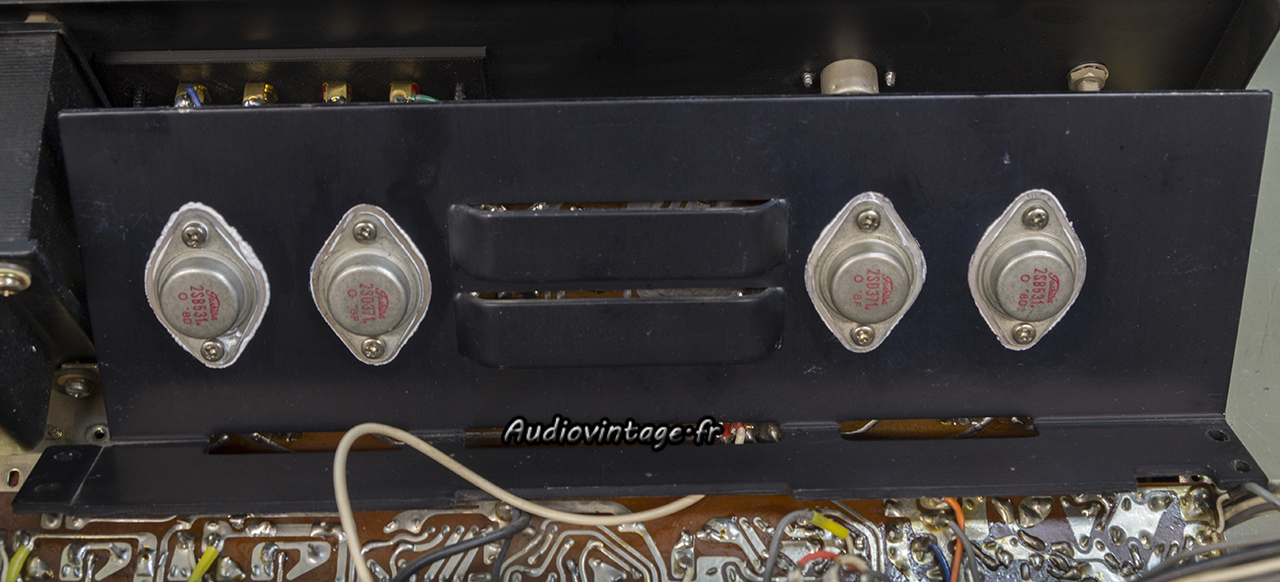

Les transistors de puissance sont retirés pour accéder au circuit principal.

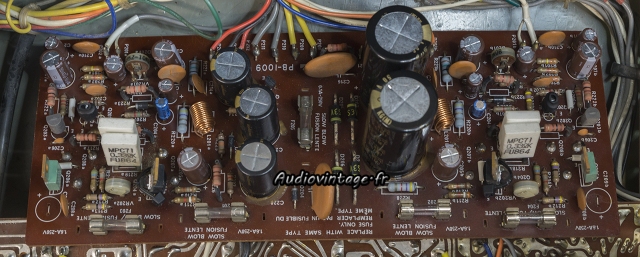

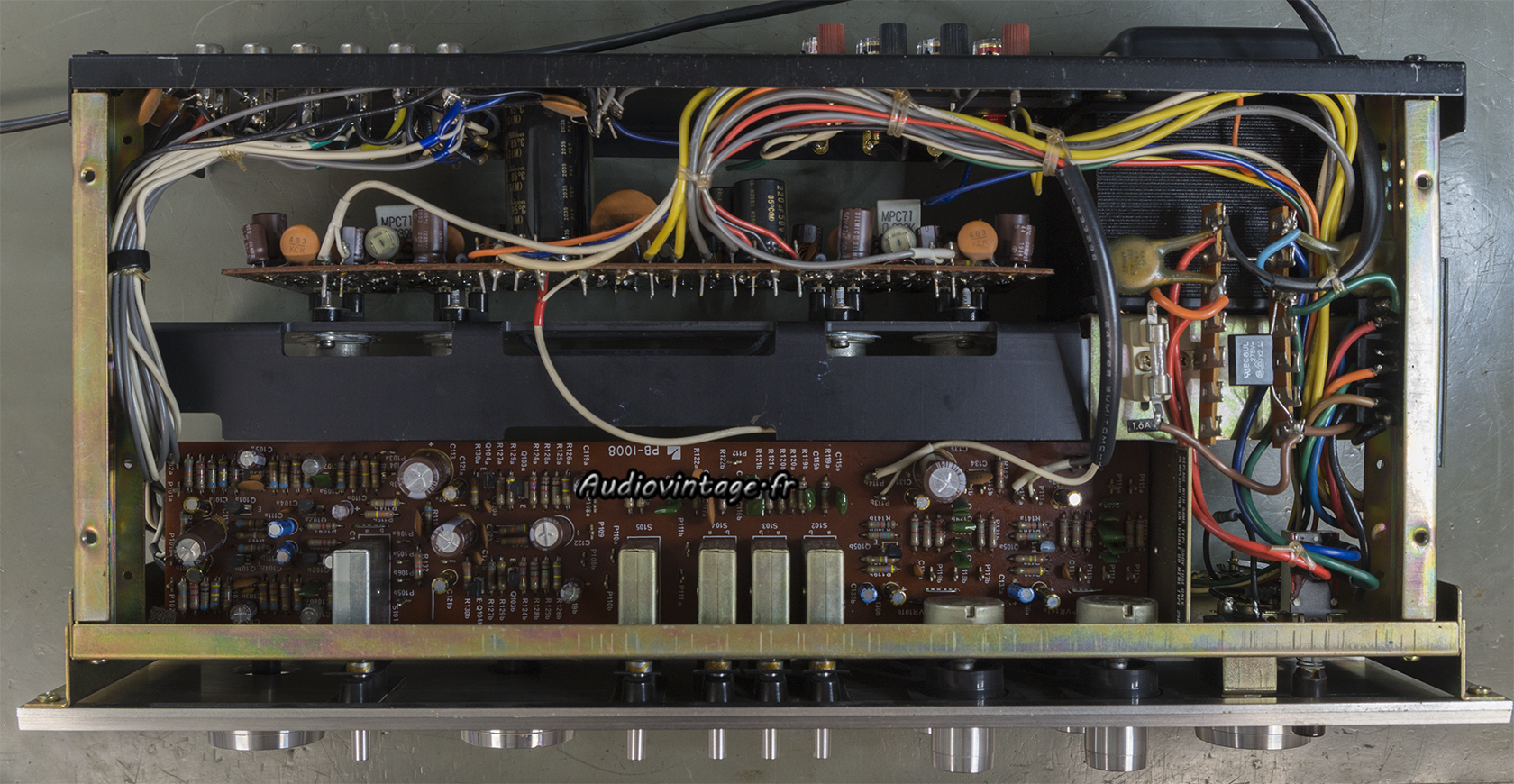

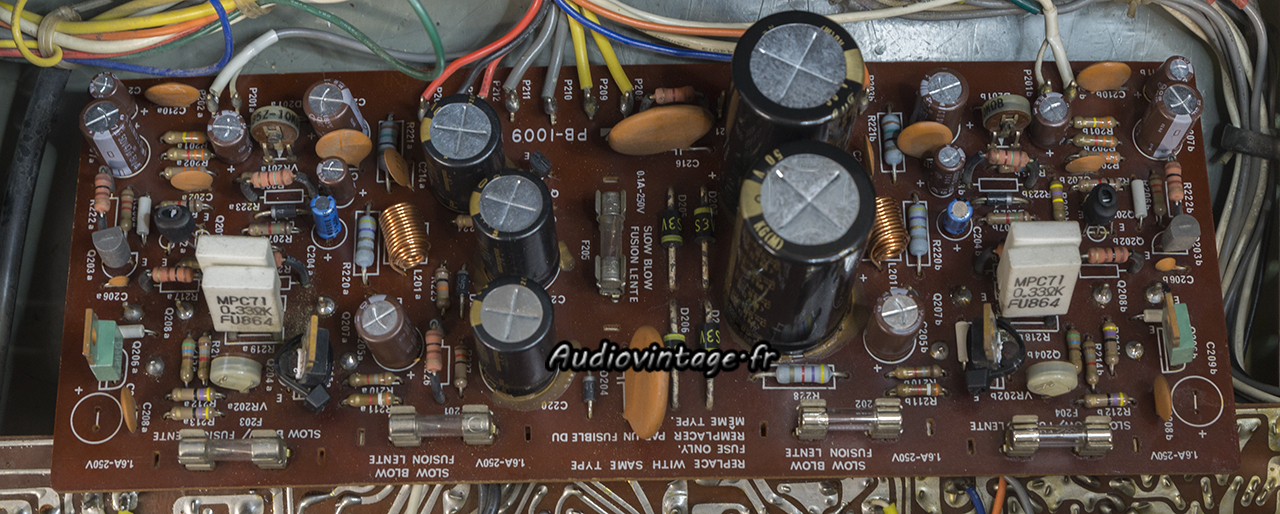

Luxman L-31 : circuit principal révisé.
Tous les condensateurs chimiques sont remplacés, ainsi que certains transistors. Des fusibles corrects sont montés.

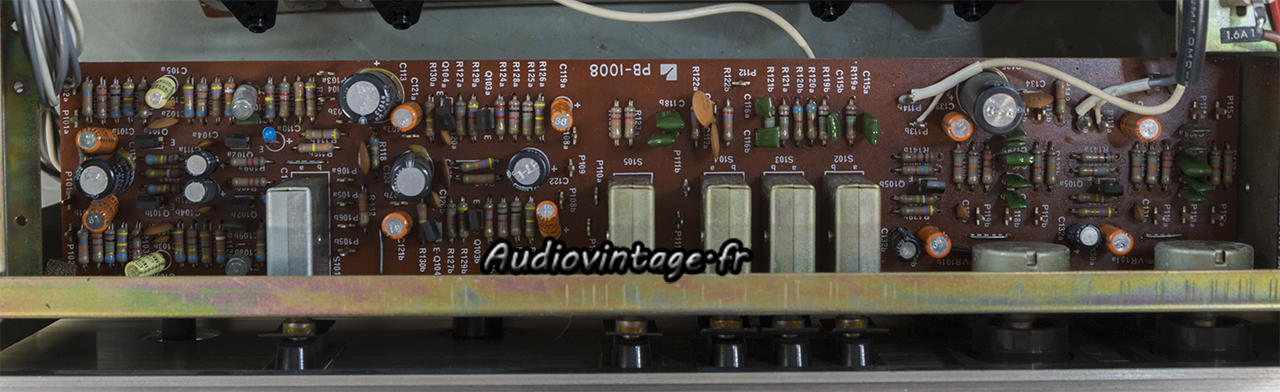

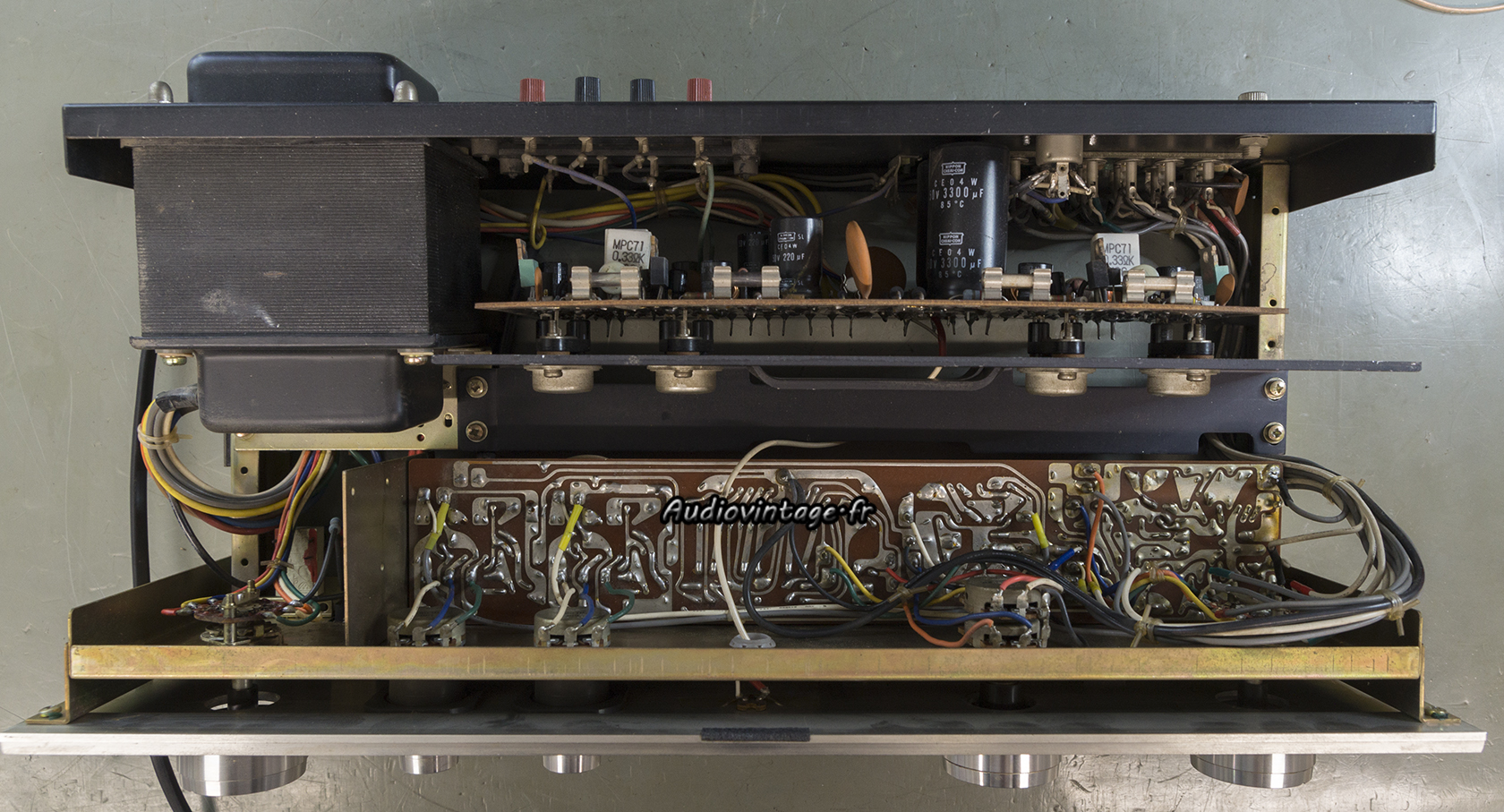

Luxman L-31 : circuit secondaire à revoir.
Le second circuit comporte l’étage phono, l’étage de tonalité et les filtres.

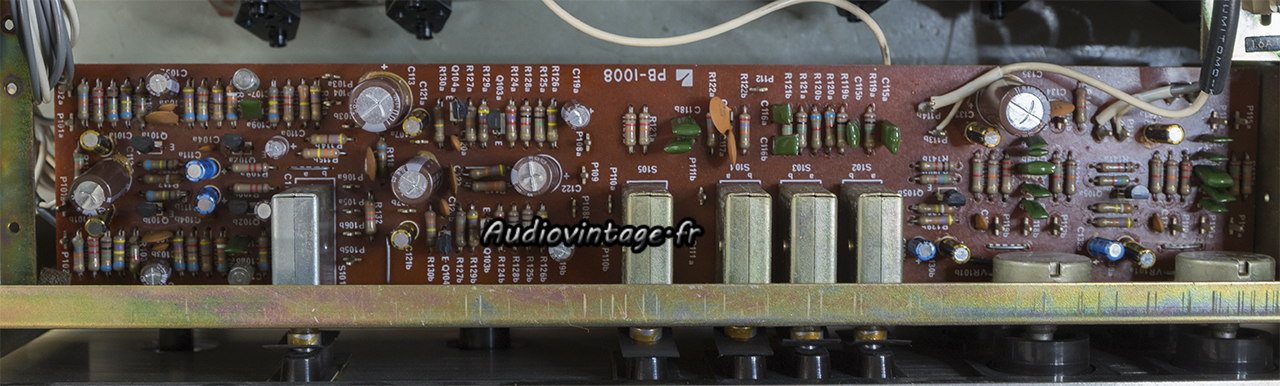

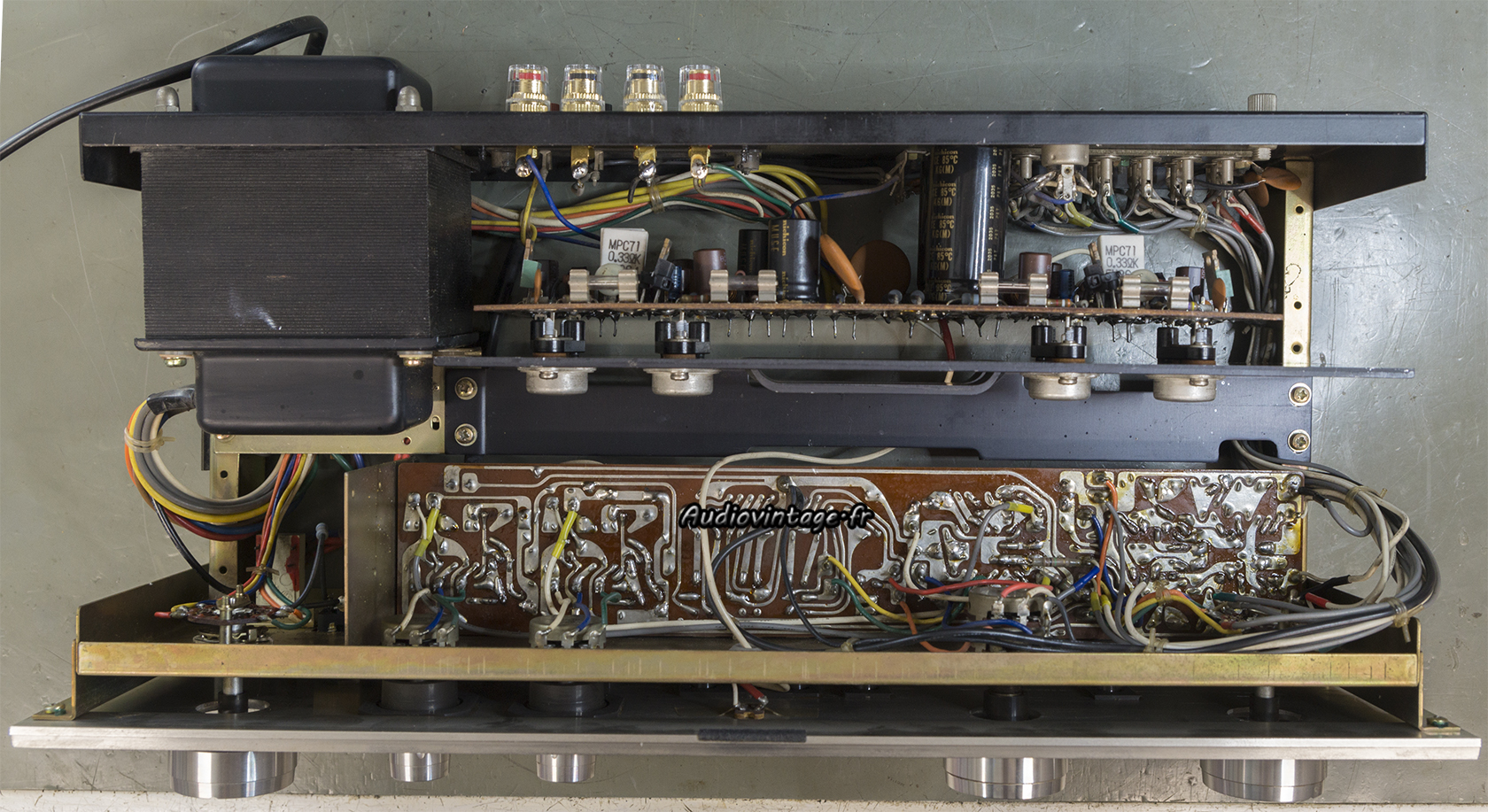

Luxman L-31 : circuit secondaire révisé.
Ici aussi tous les condensateurs chimiques sont remplacés ainsi que tous les transistors dont les références sont régulièrement sujettes à problème (craquements plus ou moins importants dans les enceintes).

Luxman L-31 : micas neufs et graisse fraîche.
Les transistors de puissances sont testés puis remontés sur des micas neufs et de la graisse fraîche.

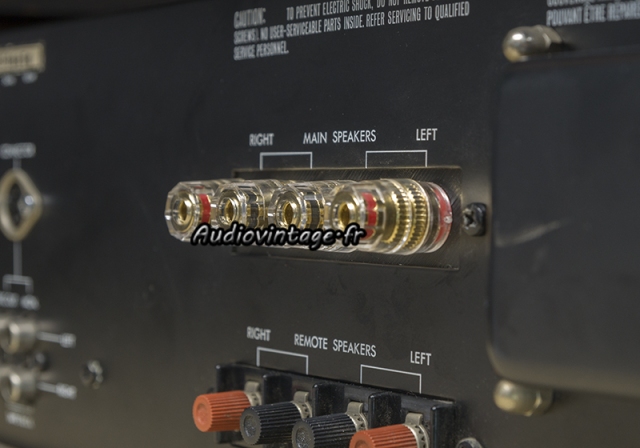

Luxman L-31 :  nouveau bornier en place.
Le propriétaire souhaitait également la mise en place d’un bornier haut-parleur plus costaud, c’est fait.

Luxman L-31 : terminé.
Luxman L-31 : terminé.
Le condensateur de sécurité monté sur l’entrée AC est remplacé. L’entrée Aux 2 défaillante est remise en état avec la réfection d’une soudure sur le sélecteur de source. L’alimentation est passée en 240v. Les commandes sont nettoyées, bias et offsets ajustés.

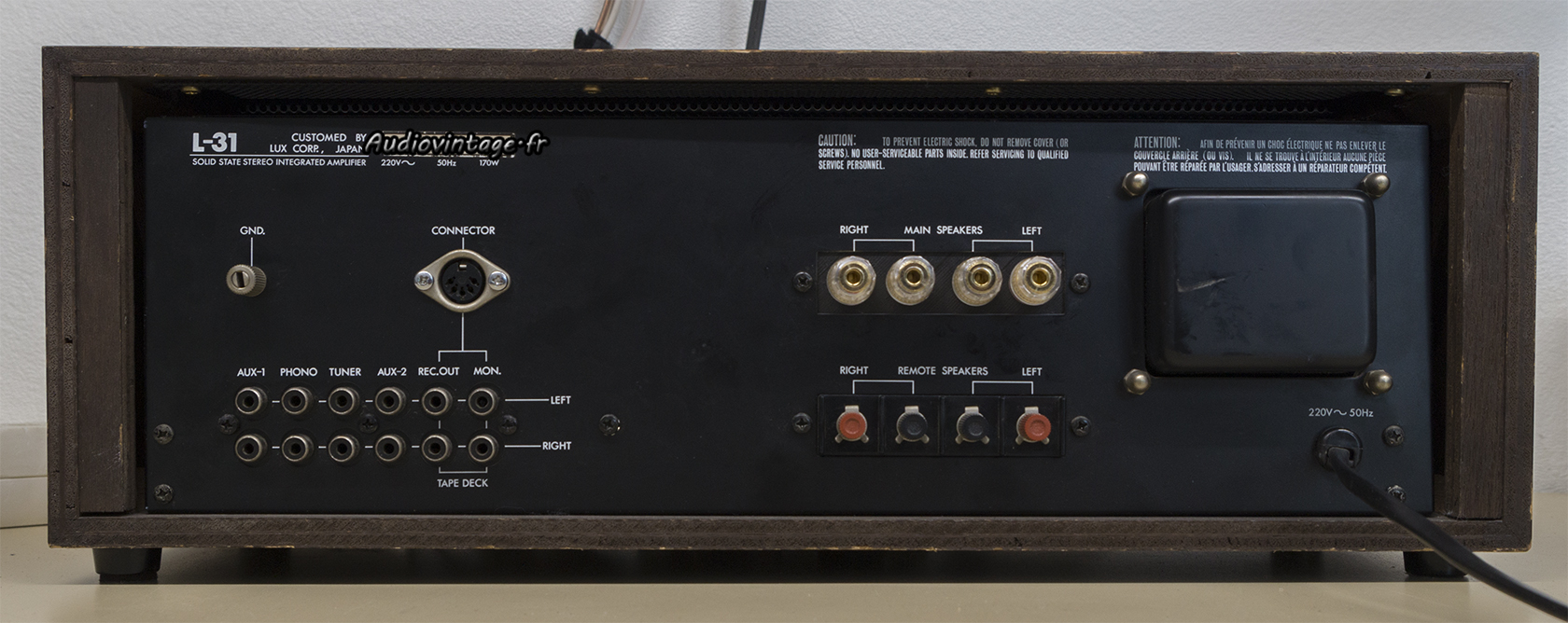

Luxman L-31 : connectique.
Connectique.

Les mesures sur entrée Aux :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-aux
Distorsion à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : distorsion-a-2x38w-sous-8-ohms-entree-aux
Distorsion à 2x38w sous 8 ohms, entrée aux.

Luxman L-31 : IMD-a-2x1w-sous-8-ohms-entree-aux

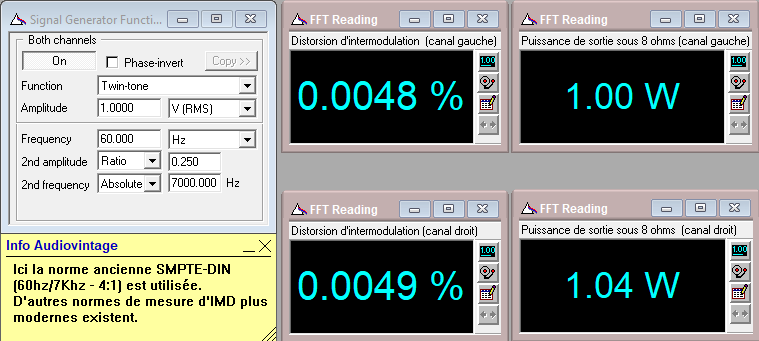

IMD à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : IMD-a-2x38w-sous-8-ohms-entree-aux
IMD à 2x38w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-filtres-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x38w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Luxman L-31 : distorsion-a-2x1w-sous-8-ohms-entree-phono
Distorsion à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono

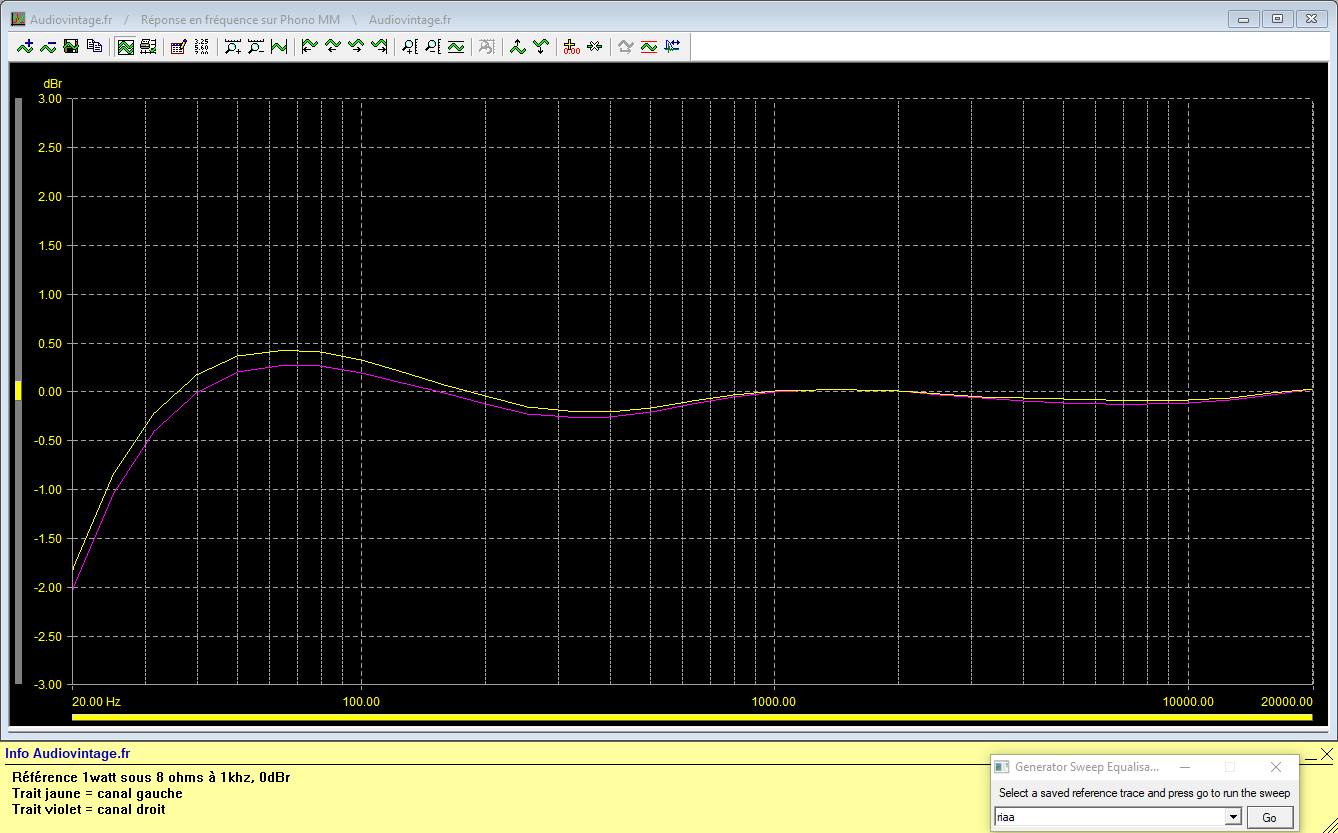

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Luxman L-31 : rapport-signal-bruit-a-2x38w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x38w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Luxman L-31 : signal-carre-a-100hz
Luxman L-31 : signal-carre-a-1khz
Luxman L-31 : signal-carre-a-10khz
Luxman L-31 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
