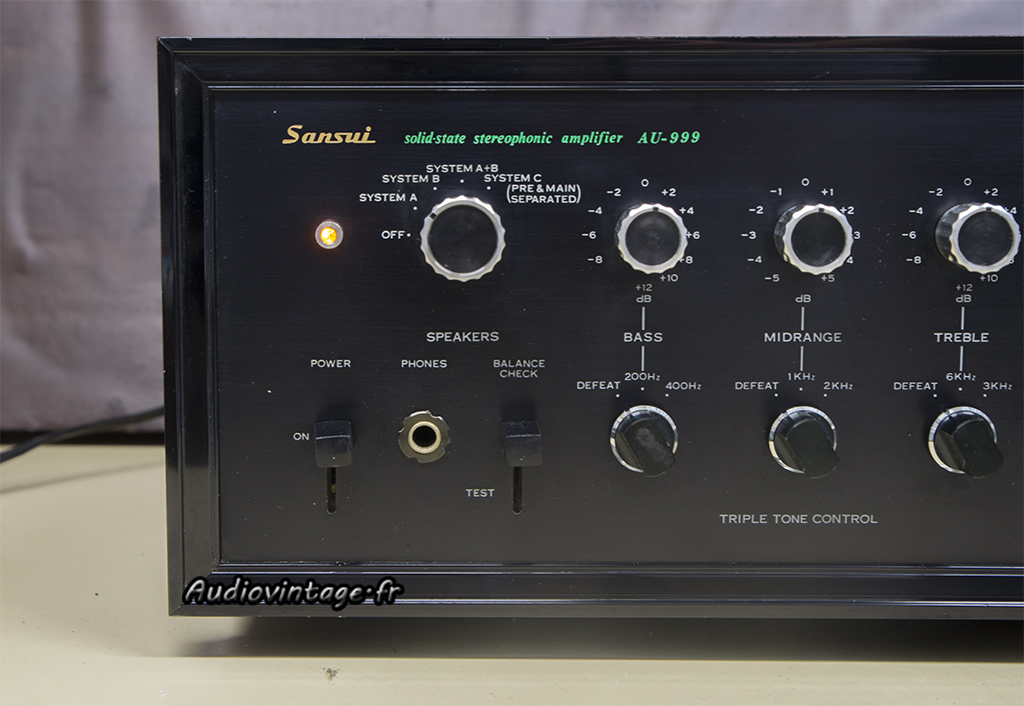

Sansui AU-999. Un modèle ultra connu et recherché.
Déposé à l’atelier par son propriétaire, cet exemplaire va avoir droit à une révision complète ainsi qu’à certaines modifications…

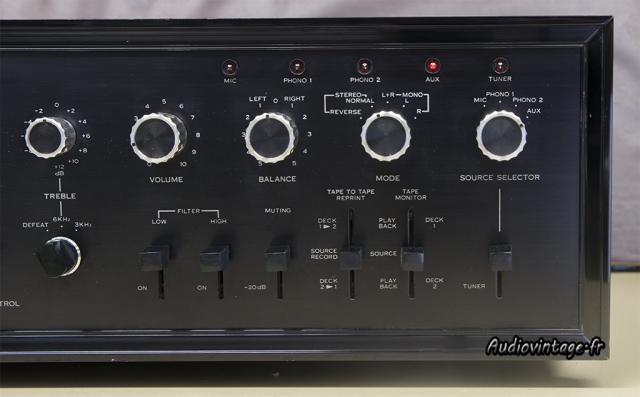

Sansui AU-999
Dans son jus et fonctionnel. C’est déjà très bien. Ces appareils anciens ont souvent été « réparés » plusieurs fois, et parfois ces interventions successives s’apparentent plus à des bricolages qu’a des réparations !

Sansui AU-999

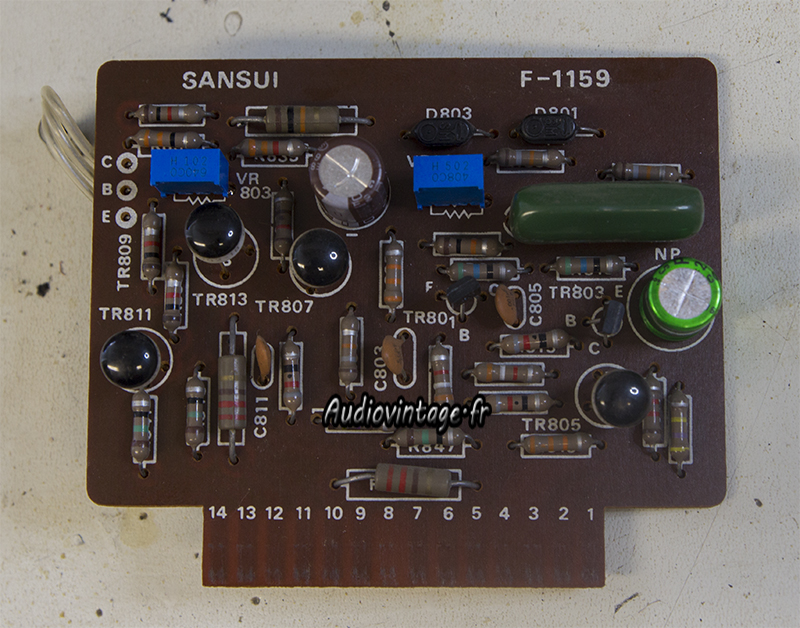

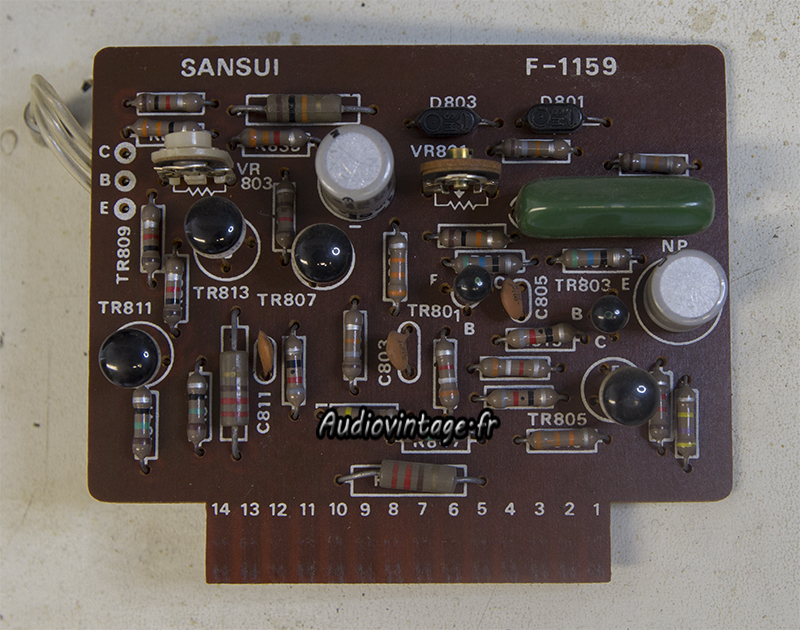

Un des deux circuits driver (qui « pilote » donc les transistors finaux).

Sansui AU-999
Remplacement des chimiques, des ajustables de réglage de bias et d’offset, et de certains transistors.
Le second canal à droit à la même intervention.

Sansui AU-999

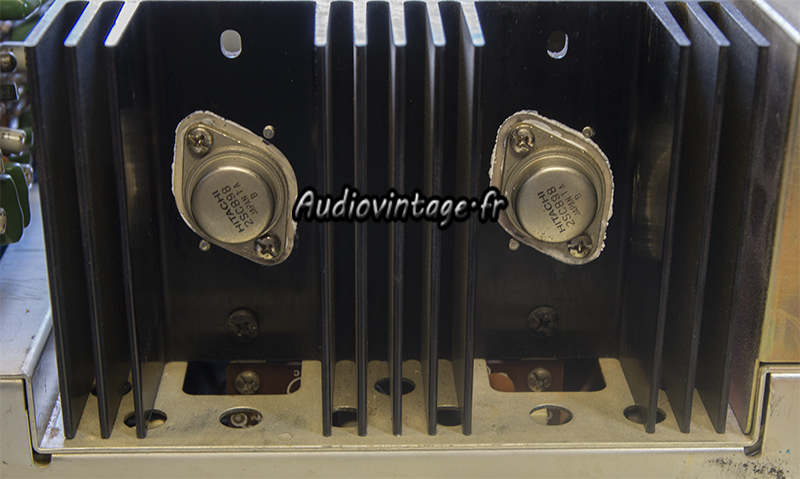

Les transistors de puissances sont remontés avec des micas d’isolation neufs et de la graisse fraiche.

Sansui AU-999

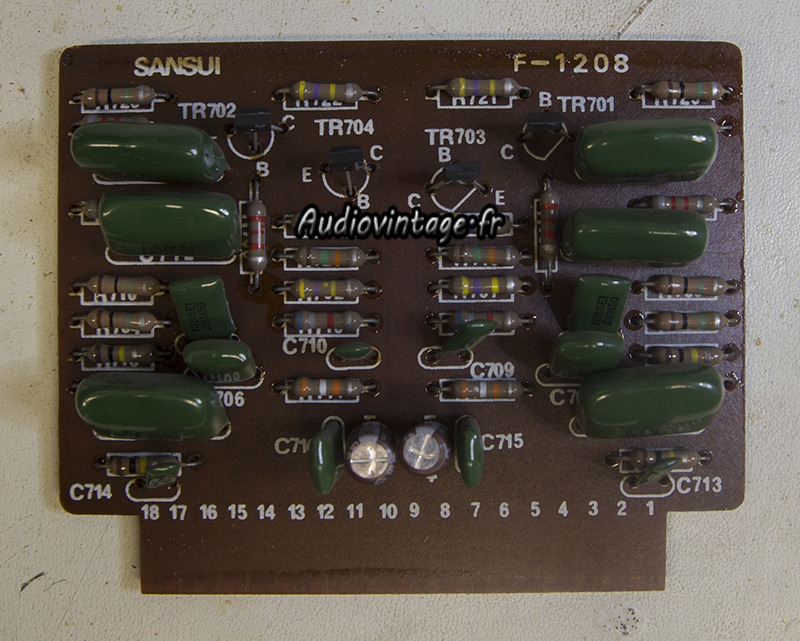

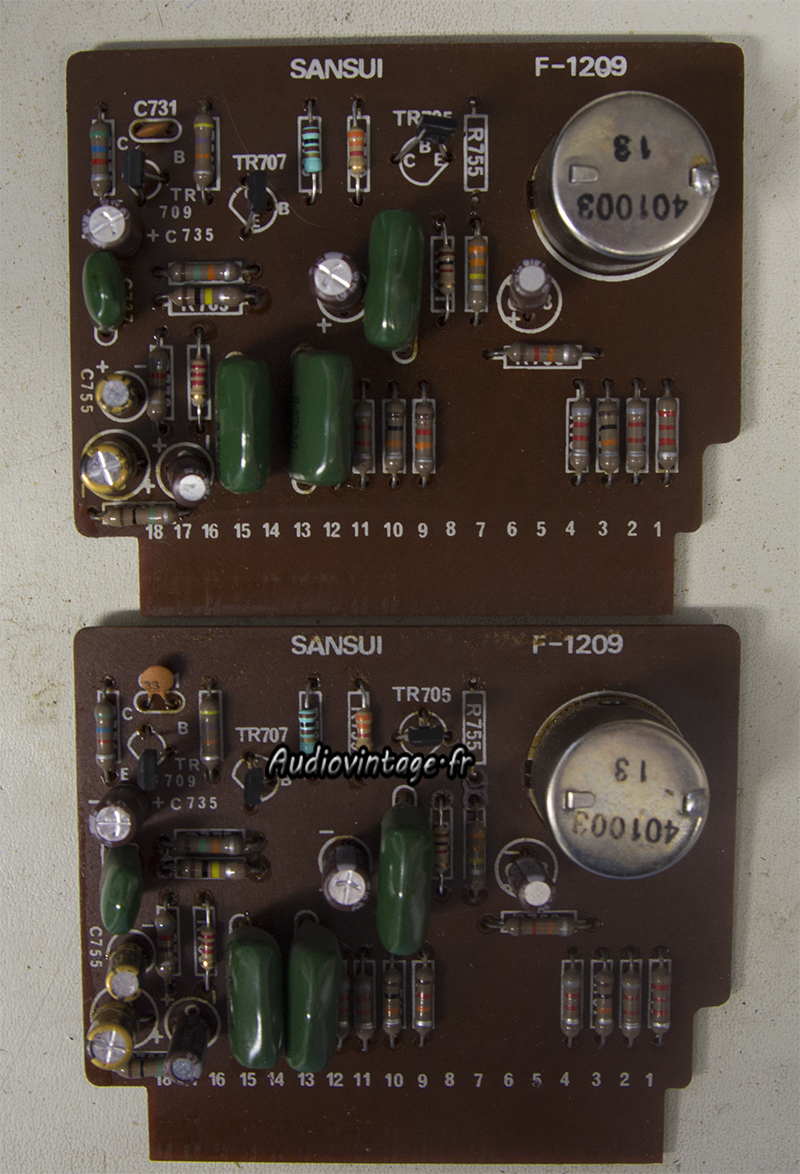

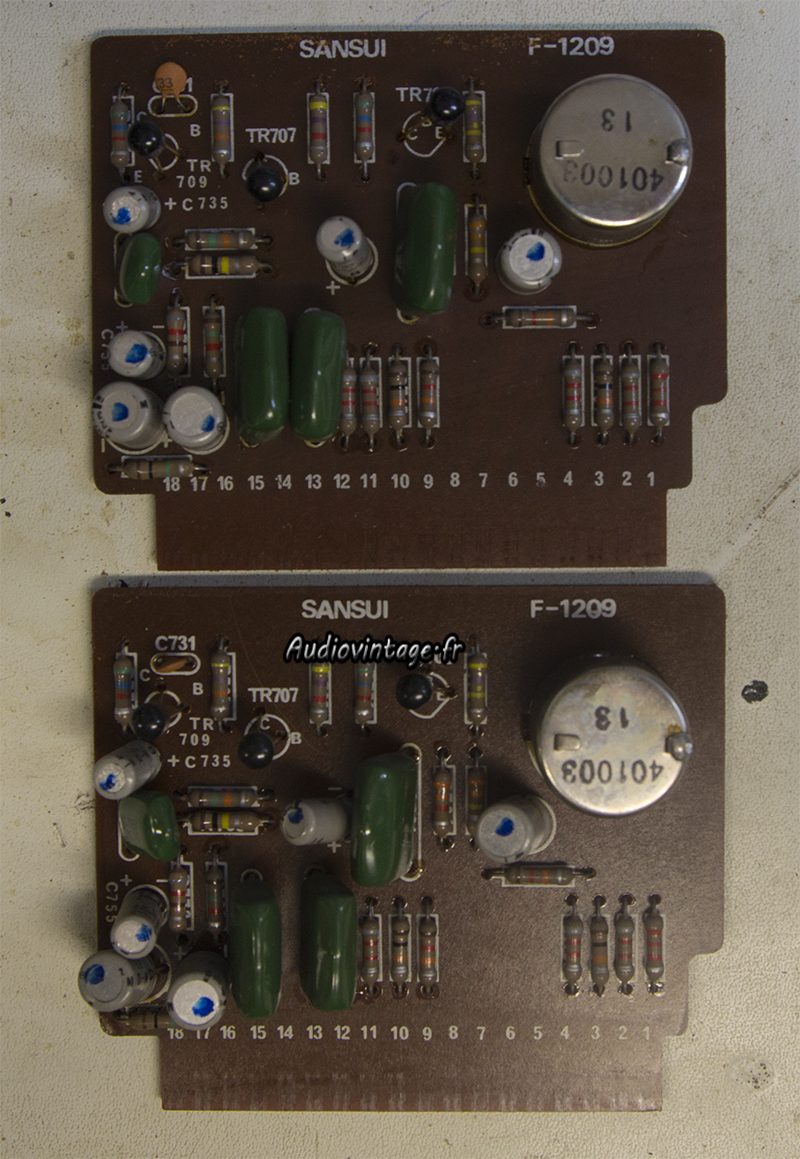

Les circuits de tonalité (un circuit par canal).

Sansui AU-999
Ici aussi, je remplace les condensateurs chimiques ainsi que les transistors.
Je modifie également cet étage, par le remplacement de certaines résistances.
Modification et explications sur le forum Audiokarma.
La modification apportée, contrairement à ce qui est indiqué, ne rend pas l’AU-999 plus puissant. Je suis d’ailleurs en correspondance avec l’auteur du sujet.

Sansui AU-999

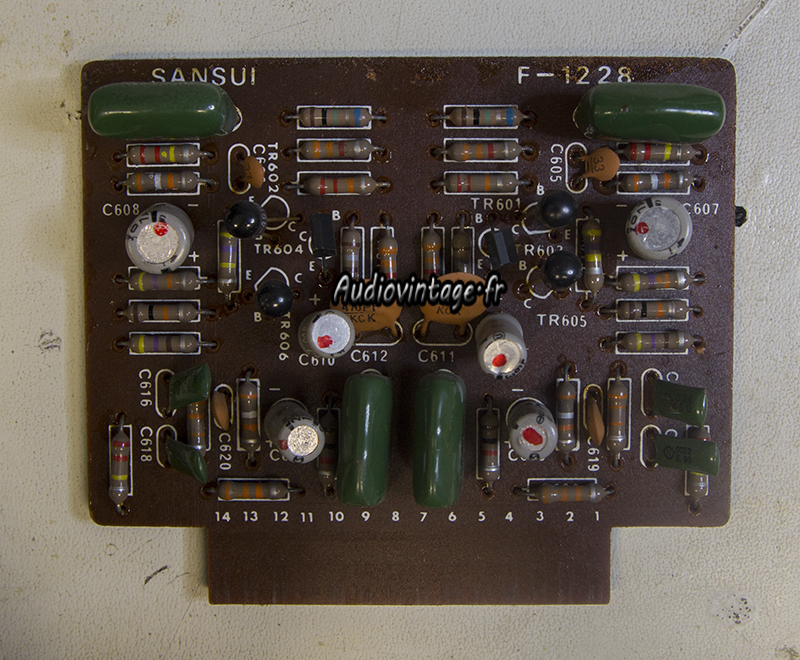

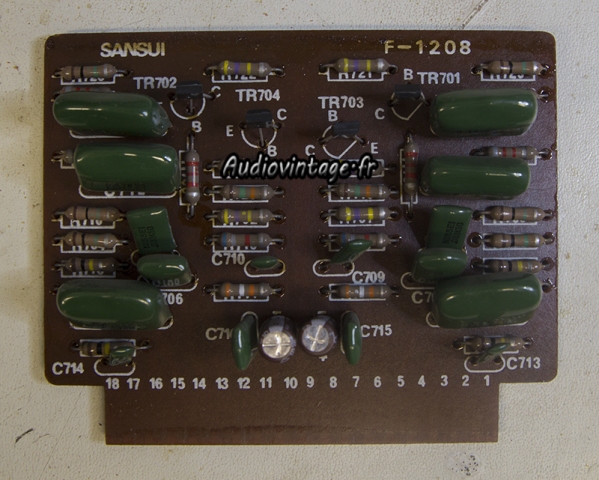

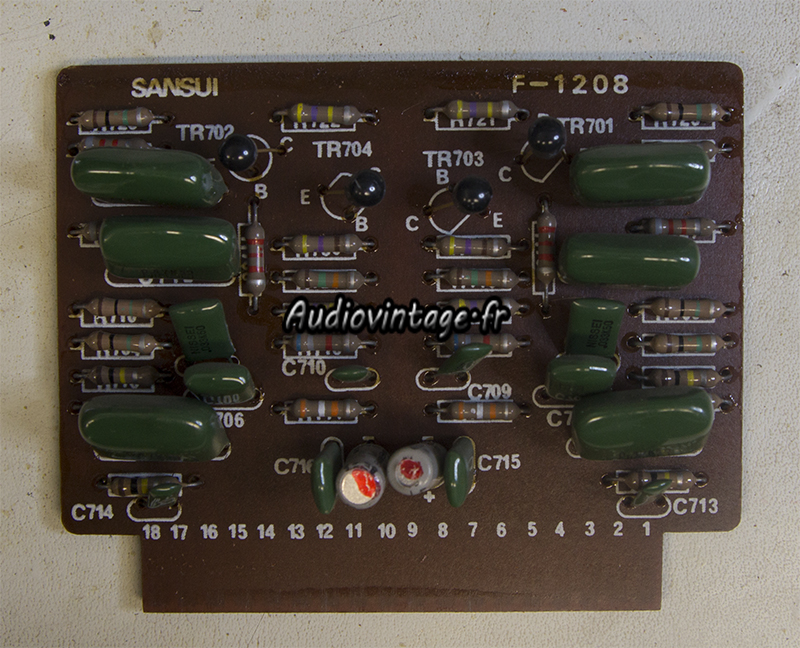

On passe au circuit « filtre ».

Sansui AU-999
Petite intervention sur ce circuit, quatre transistors et deux condensateurs partent à la retraite.

Sansui AU-999

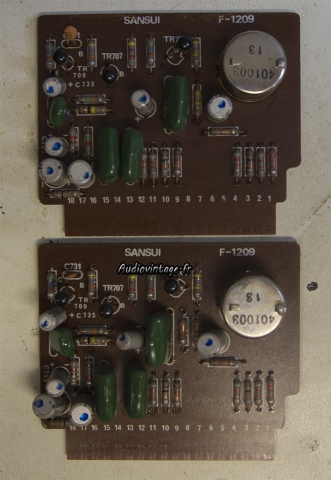

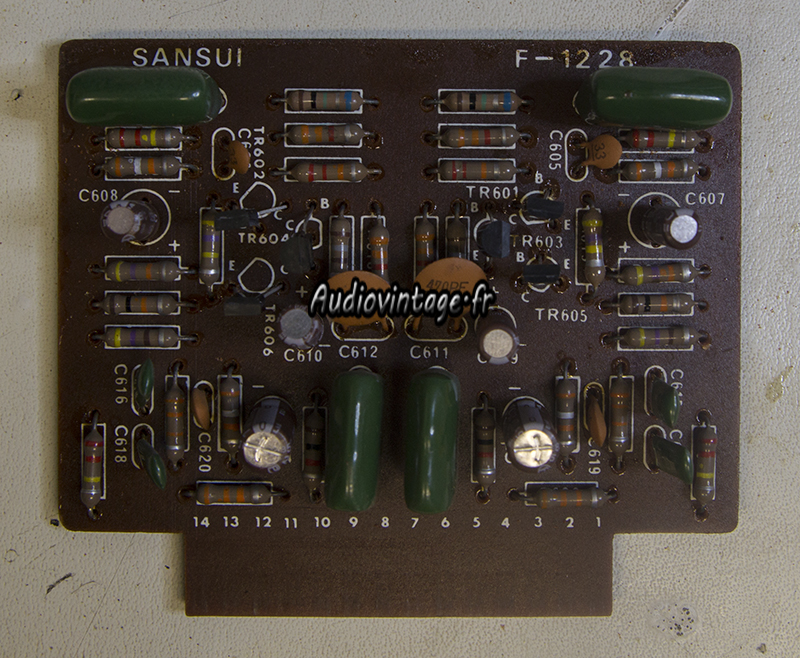

L’étage phono.

Sansui AU-999
Comme sur les circuits précédents, les condensateurs chimiques sont remplacés. Les transistors également.

Sansui AU-999
Les canettes de filtrage originales.

Sansui AU-999

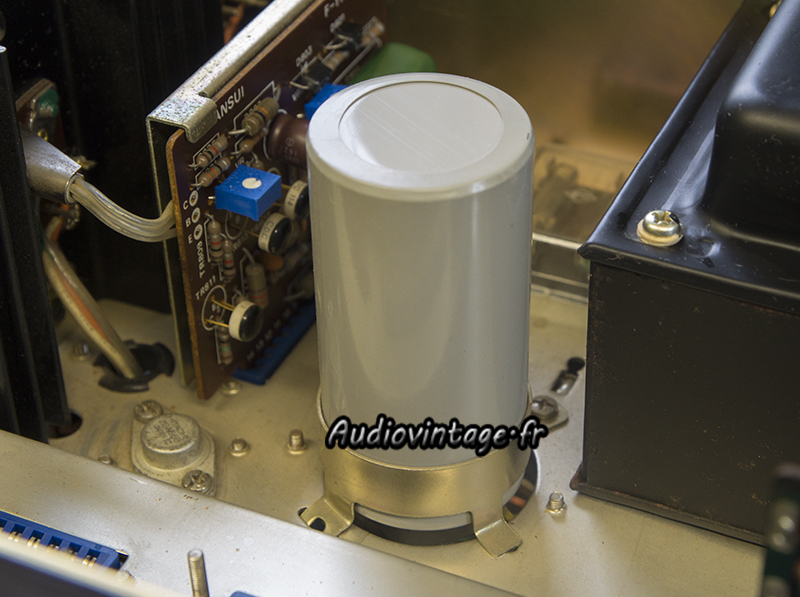

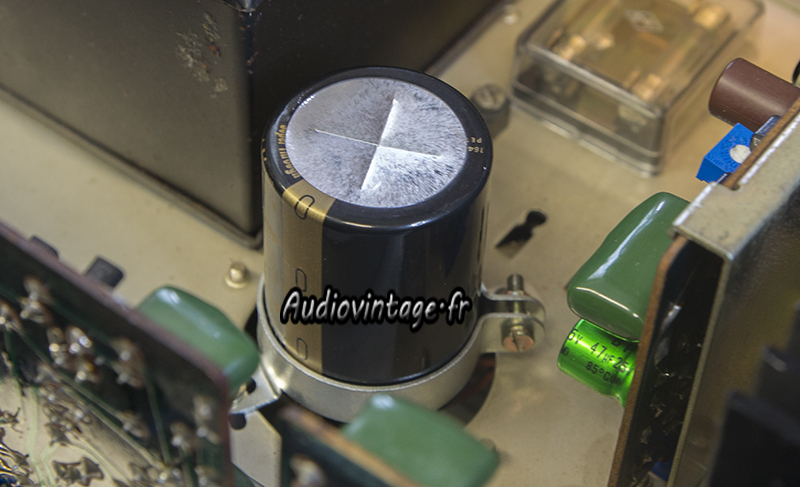

Les Nichicon Super Through tout neufs prennent place.

Sansui AU-999

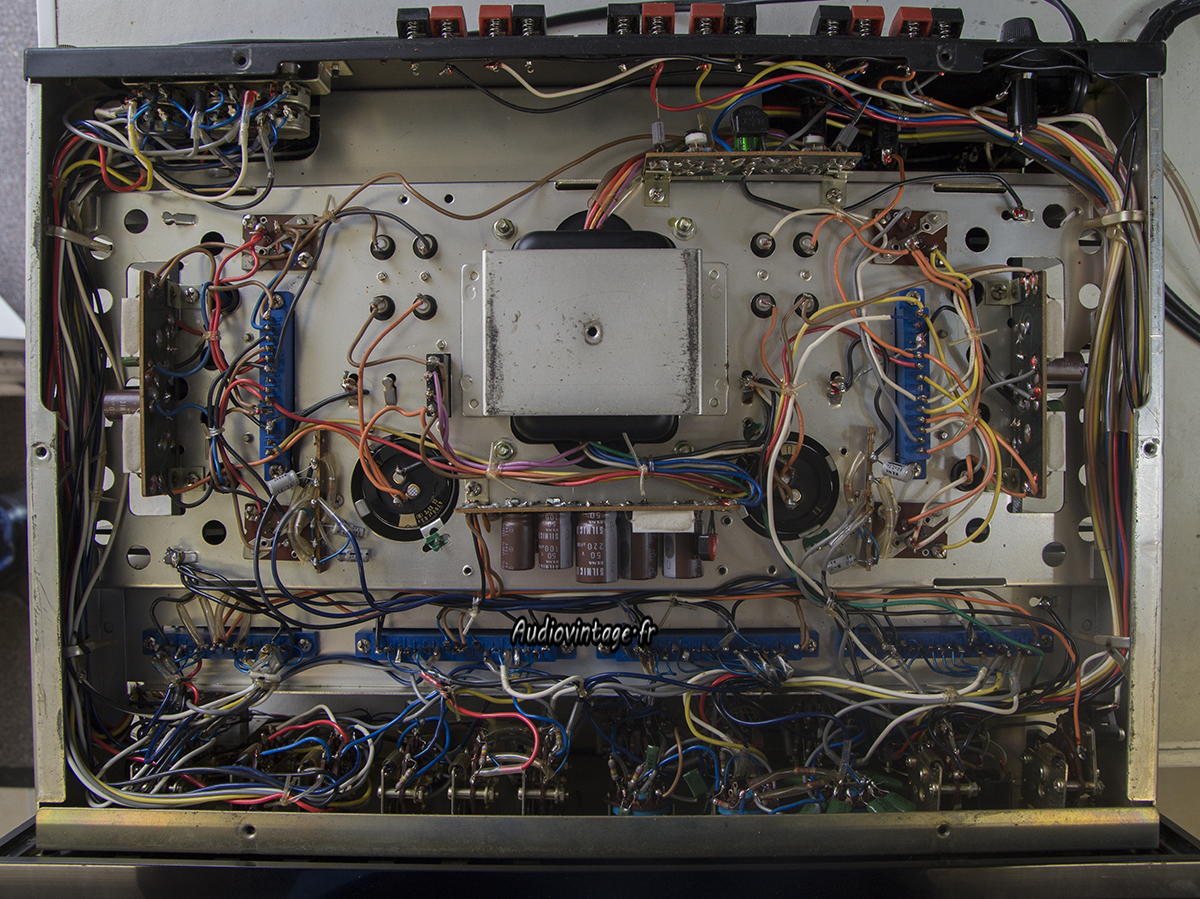

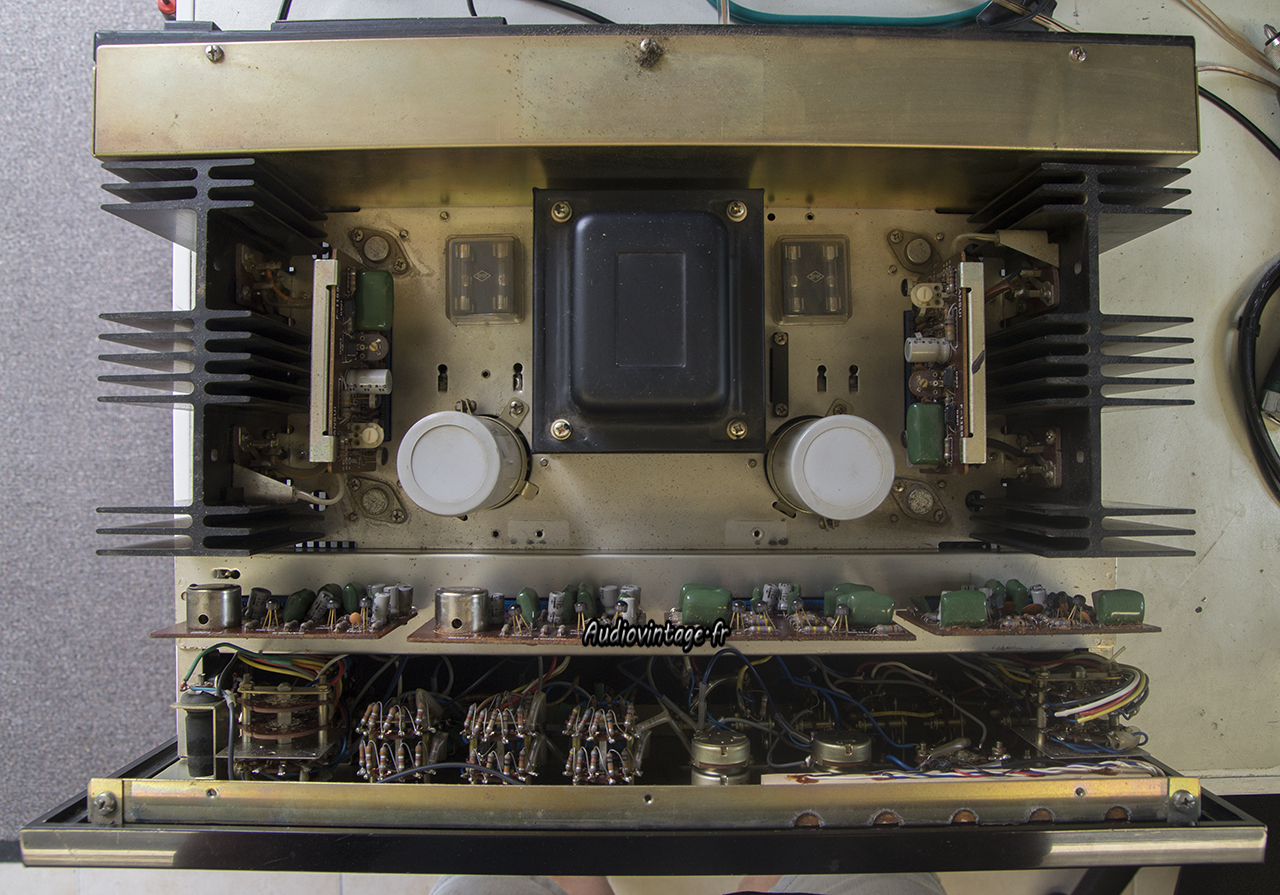

Sous l’appareil.

Sansui AU-999

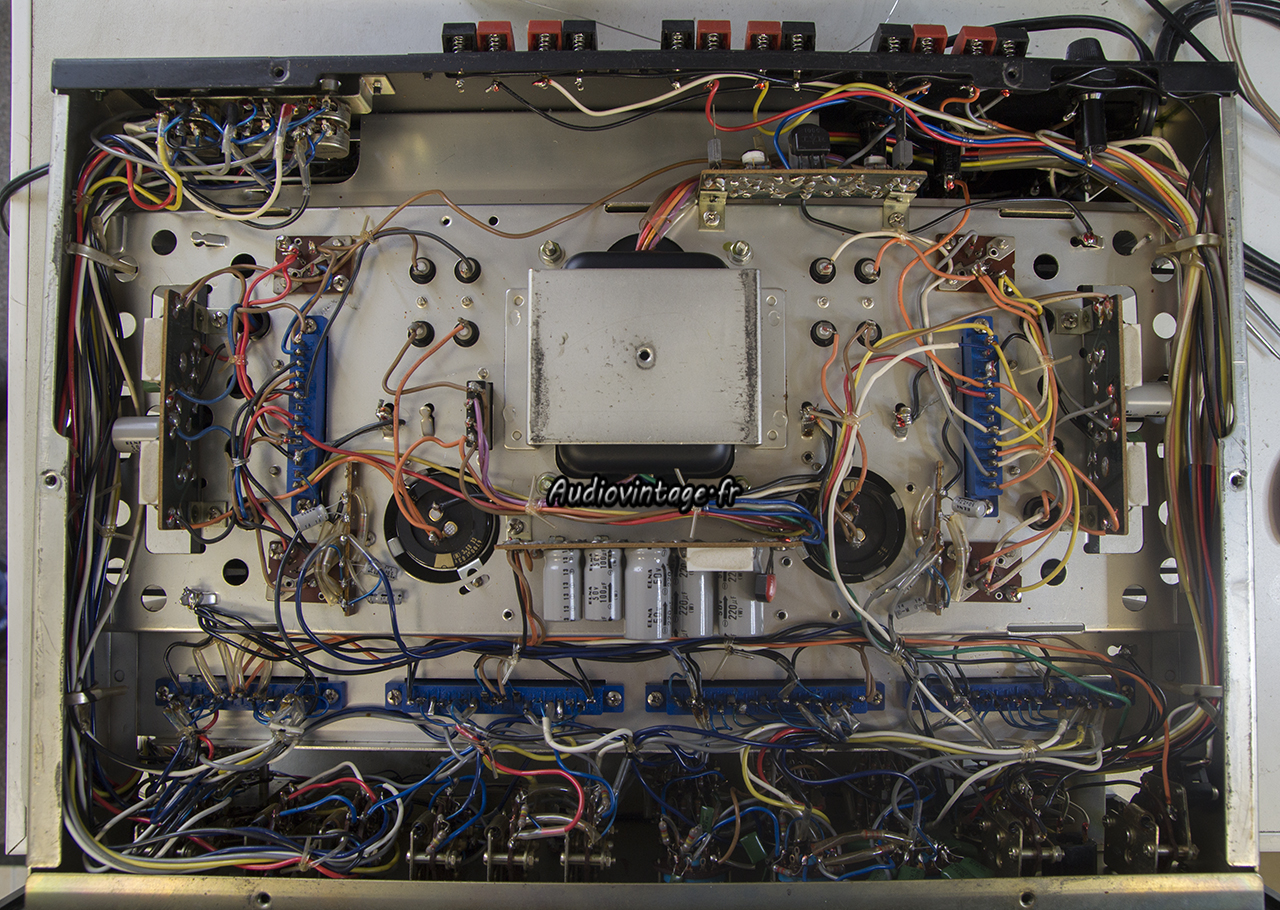

Le circuit de protection reste en place (en haut à droite du transformateur). Certains le supprime complètement, arguant du fait qu’en cas de souci, avec ce système, si les haut-parleurs sont protégés, les transistors de puissances du Sansui risquent eux, de claquer.
Pour ma part, je pense que préserver les enceintes est une priorité avant la protection de l’appareil.
Condensateurs neufs « quasiment » partout.
En effet, il en reste quelques-uns, qui sont présents sur les filtres coupe bas ;
Filtres qui seront supprimés de l’appareil, cette modification a d’abord été proposée sur le forum Audiokarma, je n’ai donc rien inventé, mais je vais vous montrer plus loin dans cet article, la pertinence de cette suppression !

Sansui AU-999

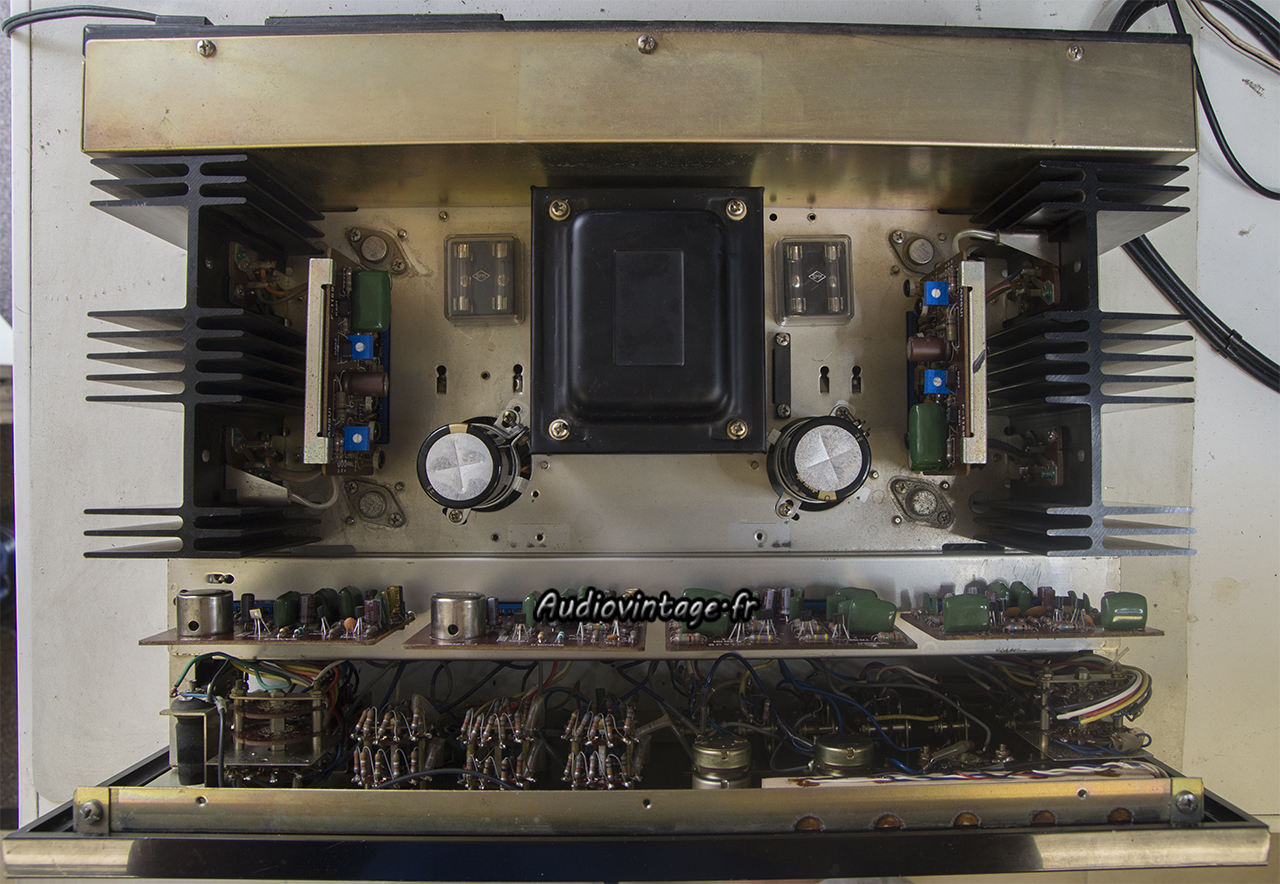

Terminé ou presque.

Sansui AU-999

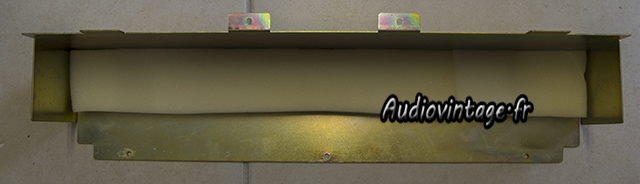

Remplacement de la mousse qui vient maintenir en place les différentes cartes du préampli.
La mousse originale tombe en poussière et vient « polluer » l’ensemble des commandes situées sous elle !

Sansui AU-999

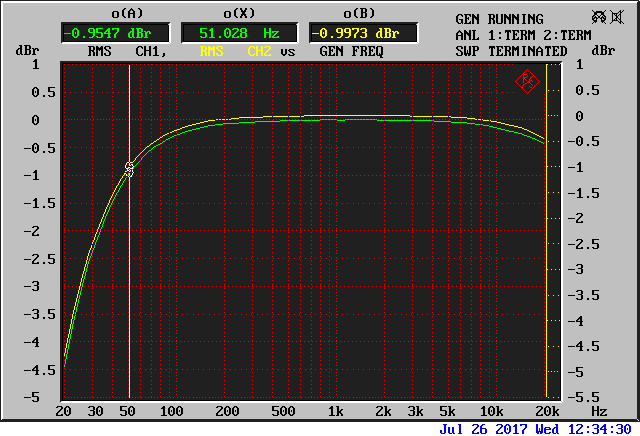

Voici la réponse en fréquence de l’amplificateur, à 2x1w en sortie sous 8 ohms, entrée Aux, avec les filtres coupe-bas toujours actifs.
Ne m’en voulez pas pour les deux courbes qui ne se chevauchent pas, j’ai simplement omis de référencer correctement la courbe du canal gauche à 0DB à 1000hz.
L’important étant bien sur la chute de niveau dans le grave, sur les deux canaux.
Dans cet état d’origine, l’appareil ne respecte pas les caractéristiques techniques données par son constructeur !

Sansui AU-999

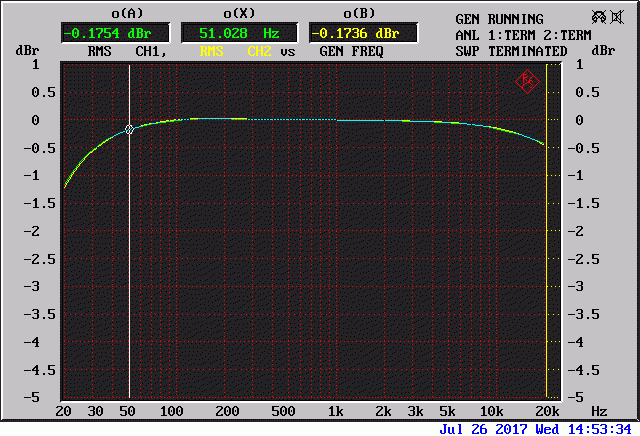

Même mesure, mais cette fois, après suppression des filtres. Besoin de commentaires ?

Sansui AU-999

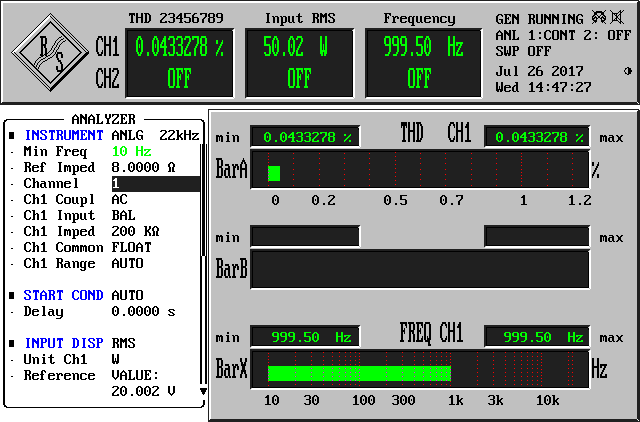

Distorsion à puissance nominale, un canal à la fois (préampli + ampli).
Pour information, sous 8 ohms, avec l’appareil légèrement survolté (configuré en 220v pour 232v à la prise), en attaquant directement l’ampli de puissance sans passer par la section préampli, à 1khz, et sur un seul canal, on obtient 65watts à l’écrêtage, c’est à dire à environ 1% de dht.

Sansui AU-999

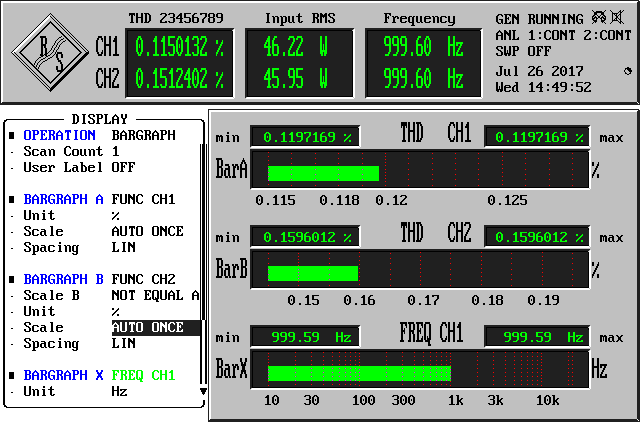

Distorsion à environ 2*45watts sous 8 ohms, les deux canaux en charge.

Sansui AU-999

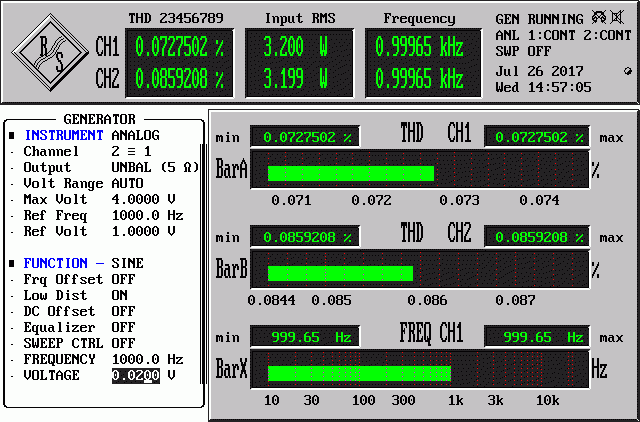

Distorsion relevée à 2x3w sous 8 ohms, entrée phono.

Sansui AU-999

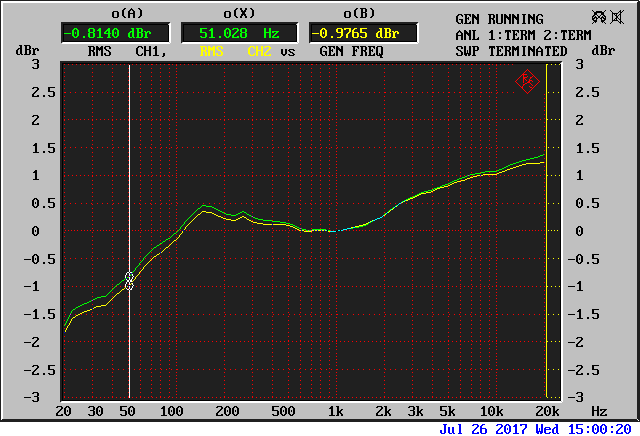

Réponse en fréquence de l’étage phono, à 2x1w sous 8ohms en sortie.

Sansui AU-999
Sansui AU-999
Sansui AU-999

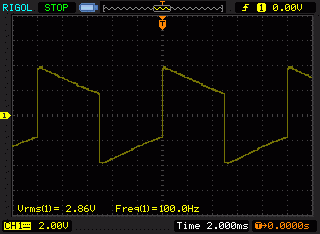

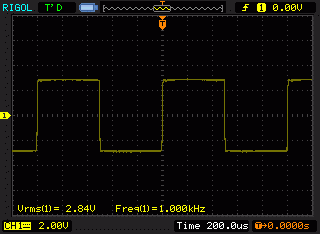

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-999

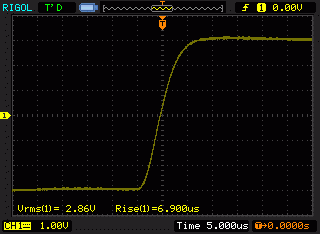

Temps de montée à 10khz.

Sansui AU-999
Sansui AU-999
Résultats d’un gros nettoyage.

Sansui AU-999

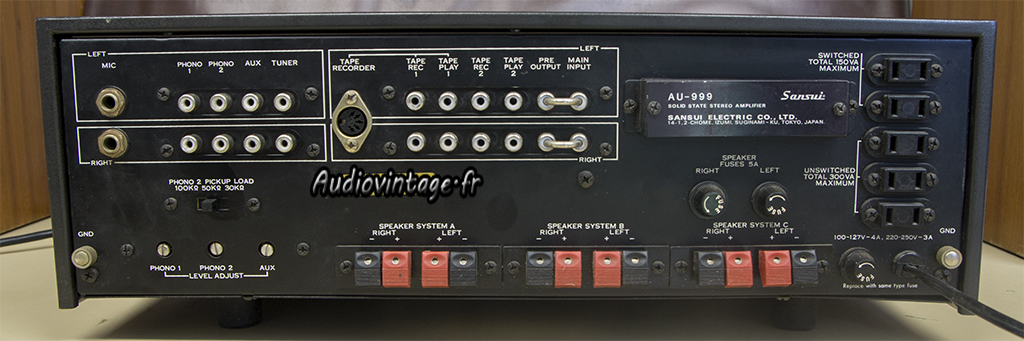

Connectique.
