Grosse révision pour cet intégré AU-519 Sansui, successeur de l’AU-517.

Sansui AU-519
Sansui AU-519
Il fonctionne, quelques mauvais contacts dans les commandes. L’étage phono a déjà été réparé dans le passé avec le remplacement d’un double FET.

Sansui AU-519
Je commence par les quatre condensateurs de filtrage. Ils sont tous bien « rincés ».

Sansui AU-519

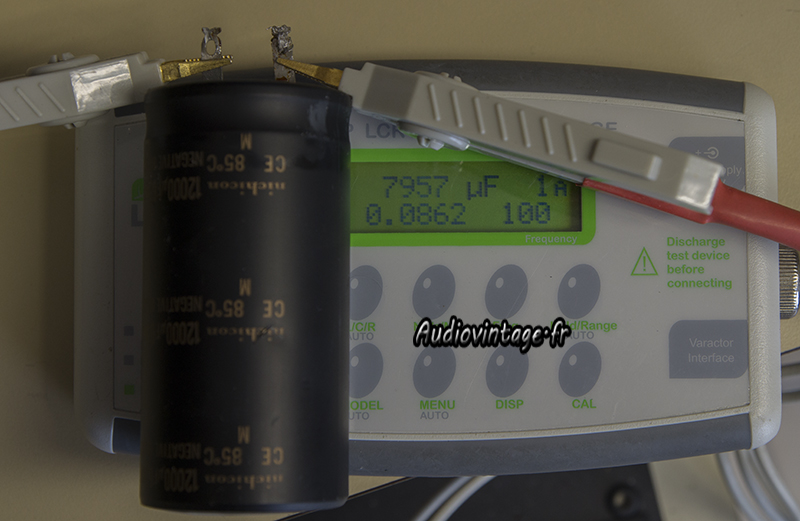

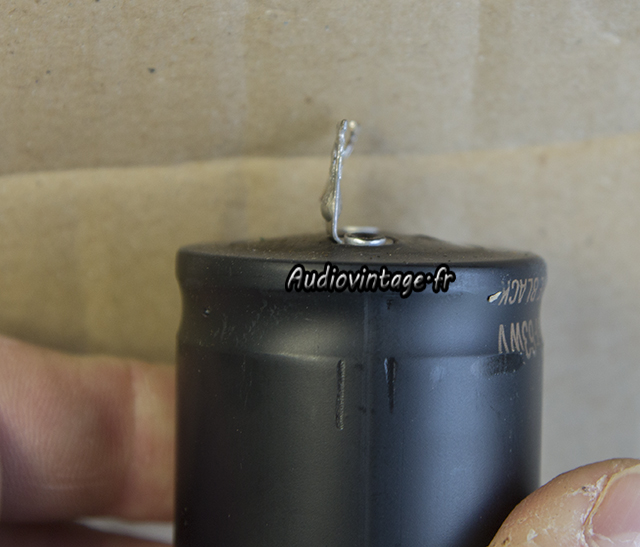

De plus, certains d’entre eux montrent des gros signes de faiblesse, quand ils sont gonflés comme cela, la fin est toute proche.

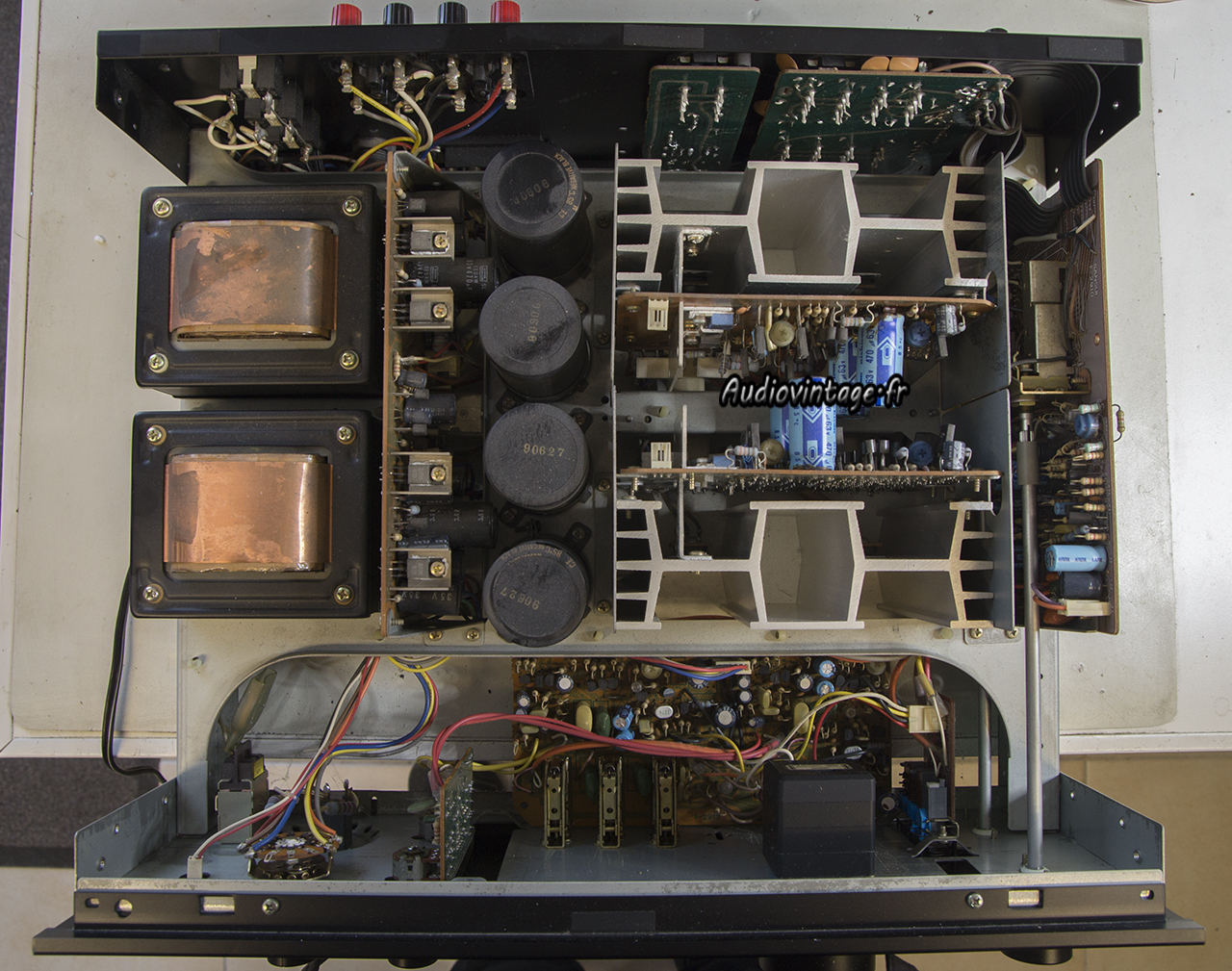

Le montage des nouveaux condensateurs est visible sur une des photos présente plus bas dans l’article.

Sansui AU-519

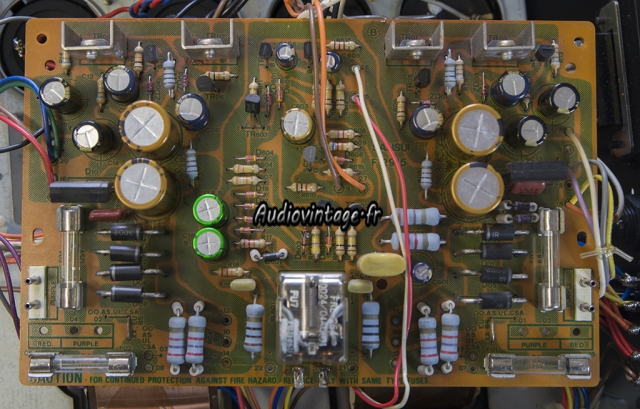

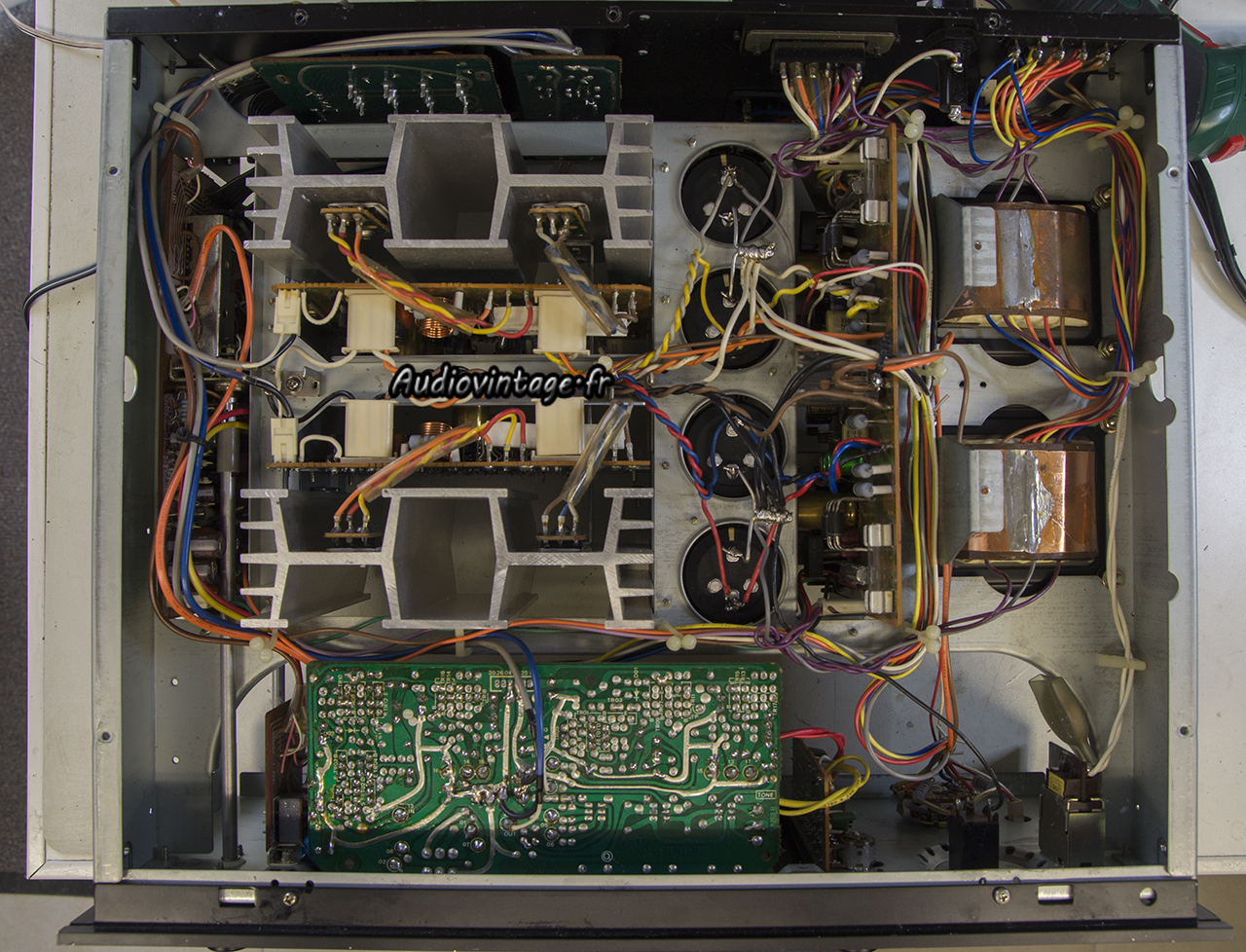

Le circuit d’alimentation et de protection. Extraction chiante au possible.

Sansui AU-519

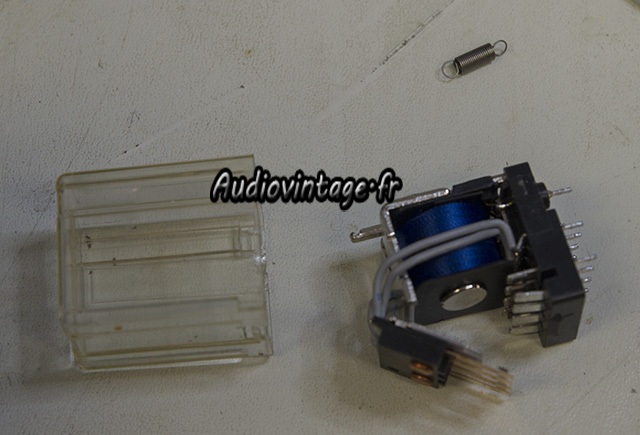

Relais ouvert puis nettoyé.

Sansui AU-519
Le circuit entièrement révisé.

Sansui AU-519

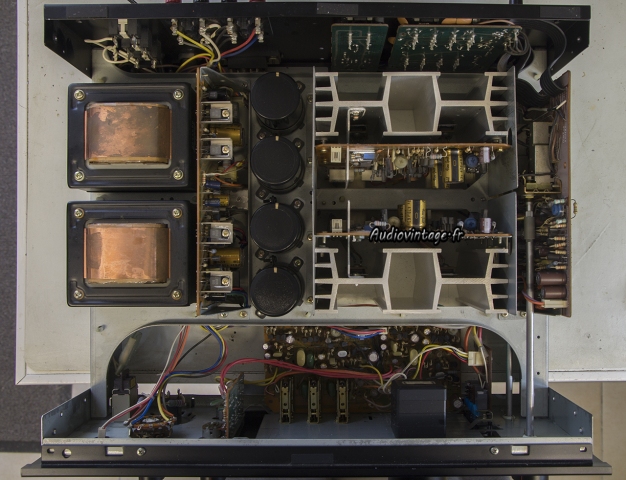

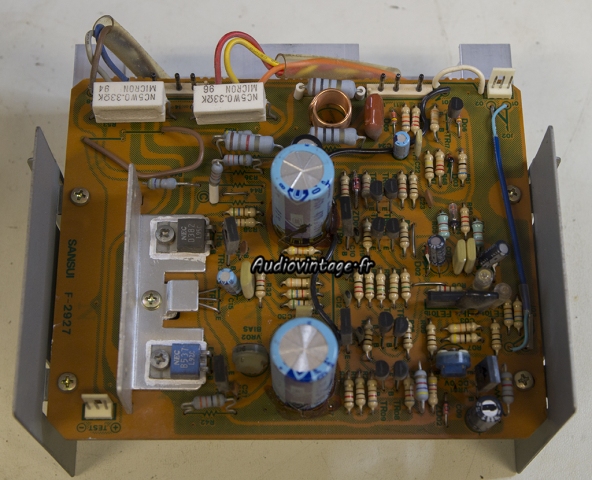

Un des deux circuits d’amplification.

Sansui AU-519

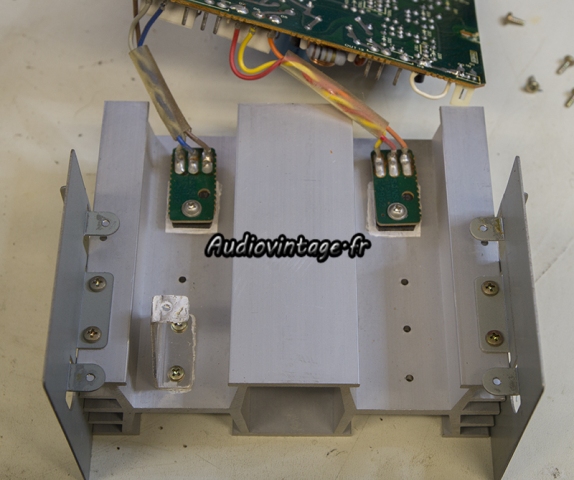

Démontage. Les transistors de puissances reçoivent de la graisse fraiche. L’ancienne part en poussière.

Sansui AU-519
Le circuit révisé et nettoyé.

Sansui AU-519

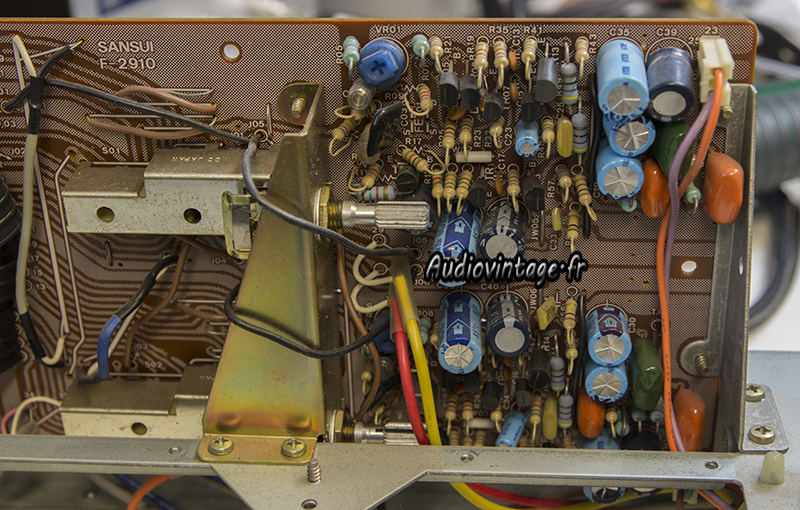

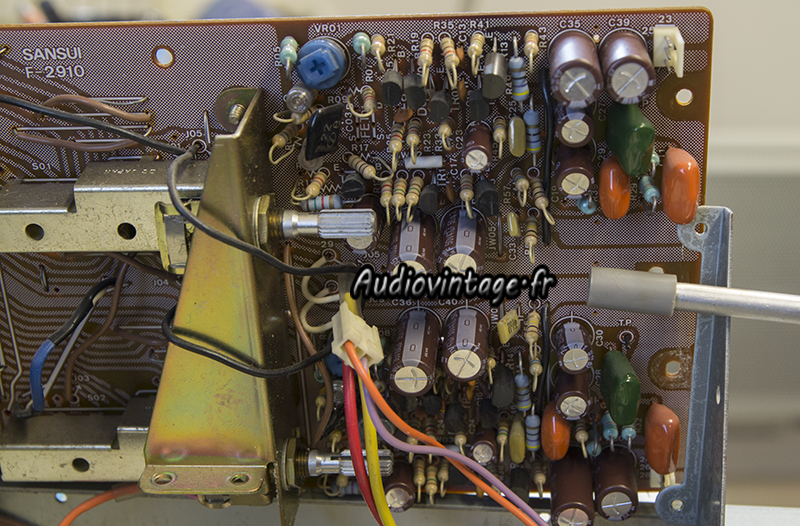

L’étage phono.

Sansui AU-519
Révisé également.

Sansui AU-519

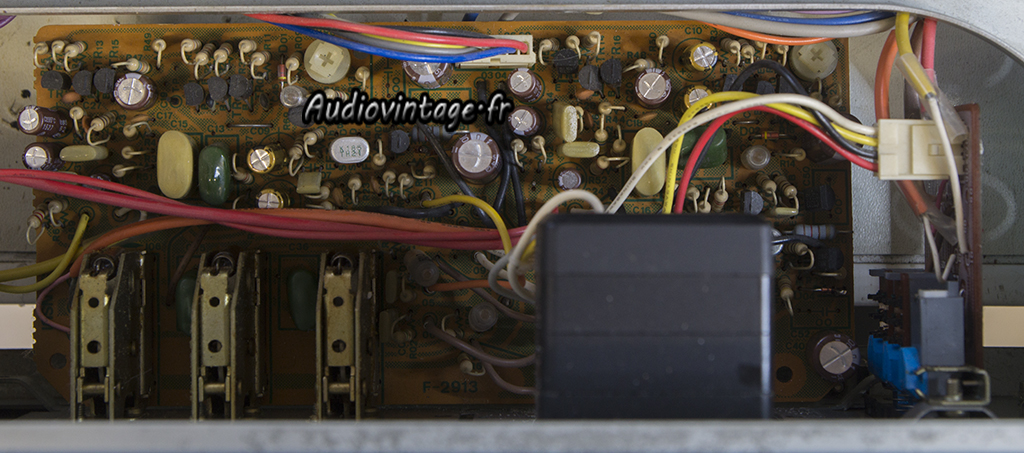

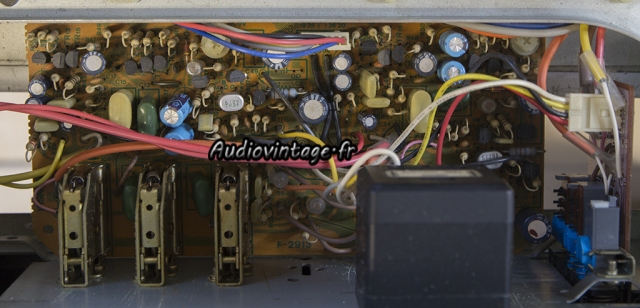

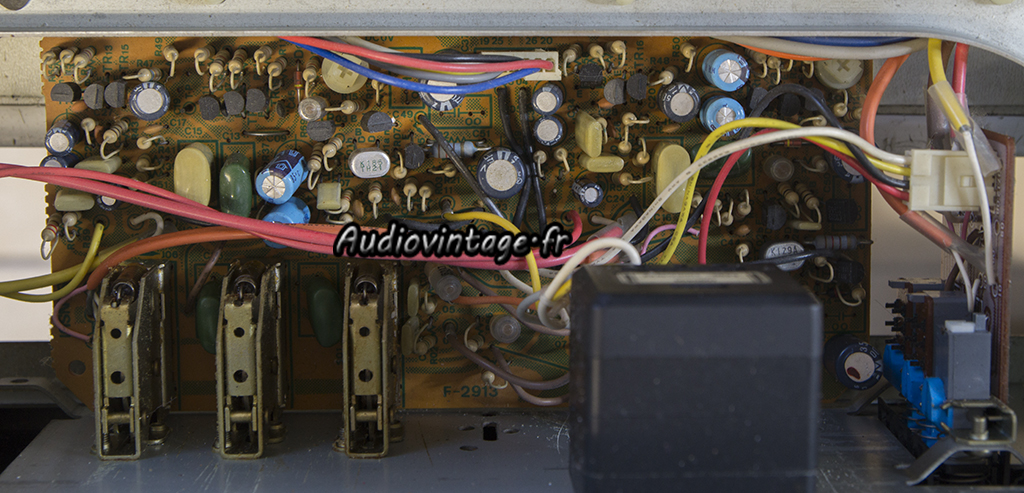

Le circuit tonalité/filtre.

Sansui AU-519
Circuit révisé.

Sansui AU-519
Sansui AU-519

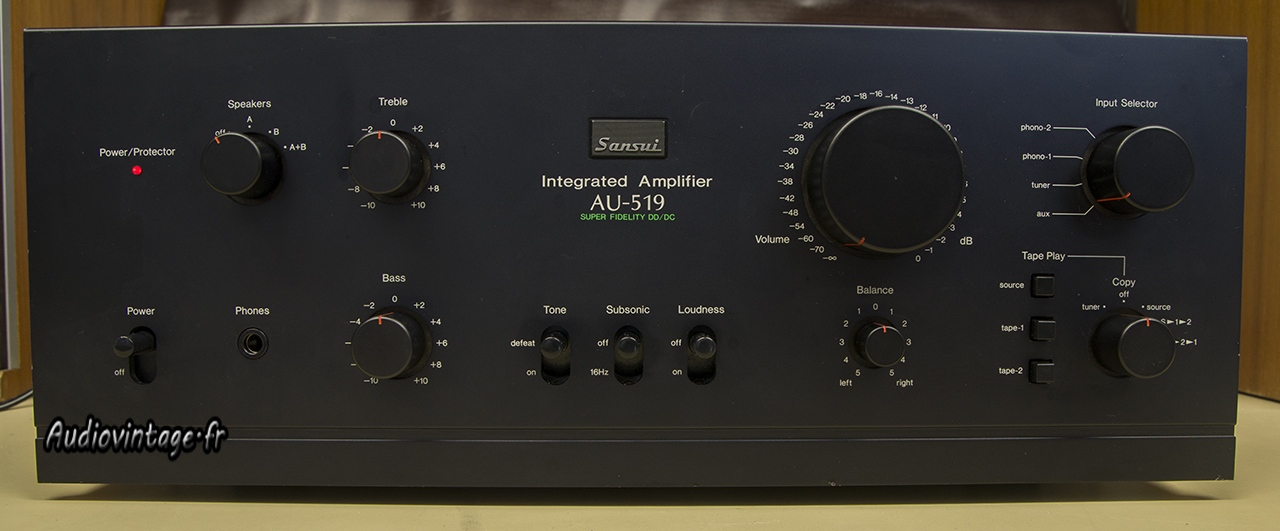

La révision semble terminée.
Toutefois le réglage d’un des deux canaux sur l’étage phono pose problème. A l’écoute, cela se traduit par des craquements de très faible niveau avec parfois des craquements plus important sur ce même canal.

Sansui AU-519
Après recherche. Un transistor défectueux est mis en évidence.

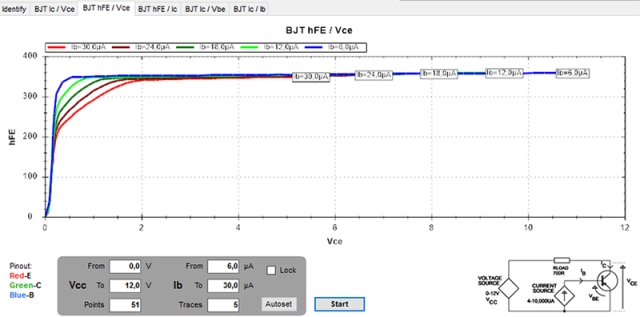

Le voici sur le traceur de courbe.
Ce transistor passe sans aucun souci un test « diode », ainsi qu’une mesure de gain.

Sansui AU-519
Son remplaçant se comporte beaucoup mieux !

Sansui AU-519

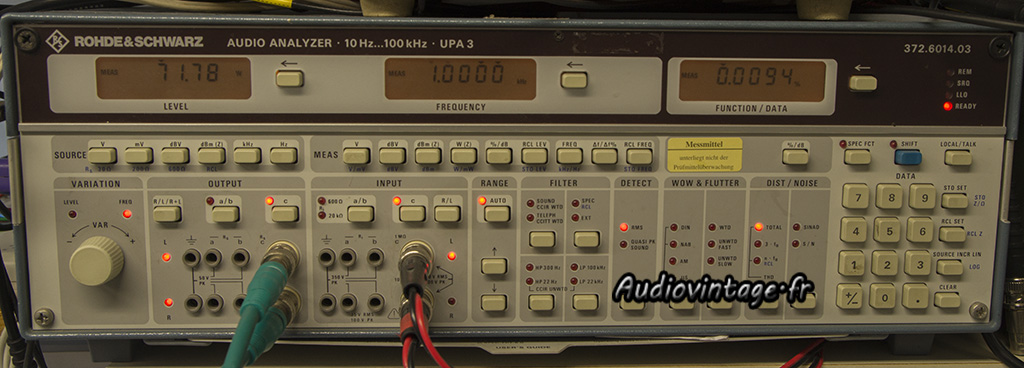

La totalité des réglages sont réalisés, et l’appareil passe au banc de test.

Sansui AU-519
Sansui AU-519
Sansui AU-519

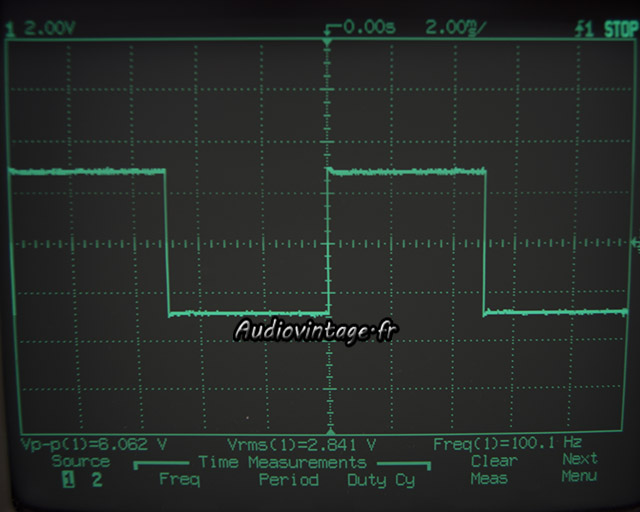

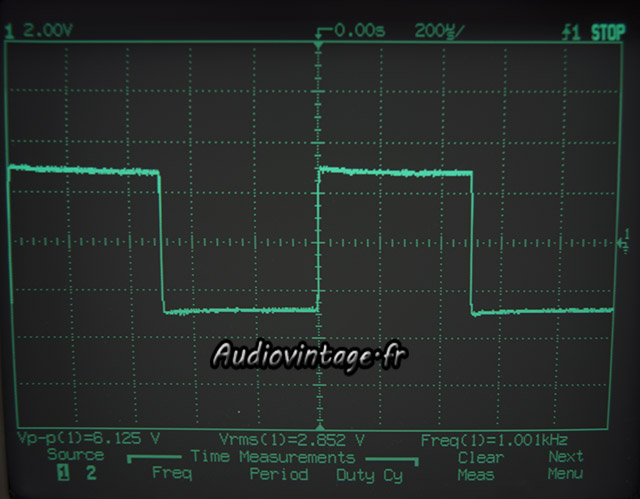

Signal carré à 100hz, 1khz et 10khz.

Sansui AU-519

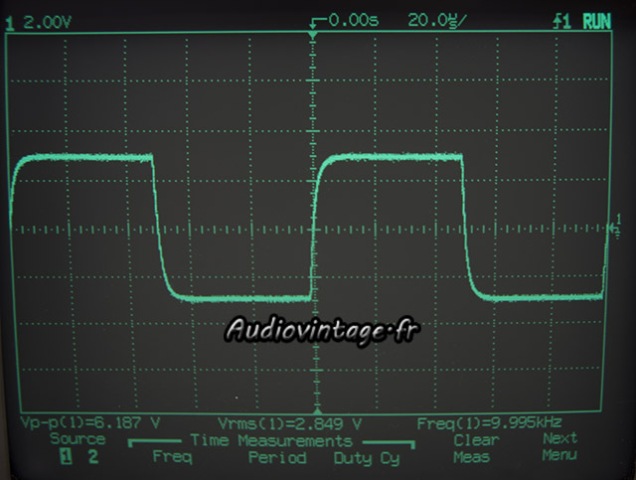

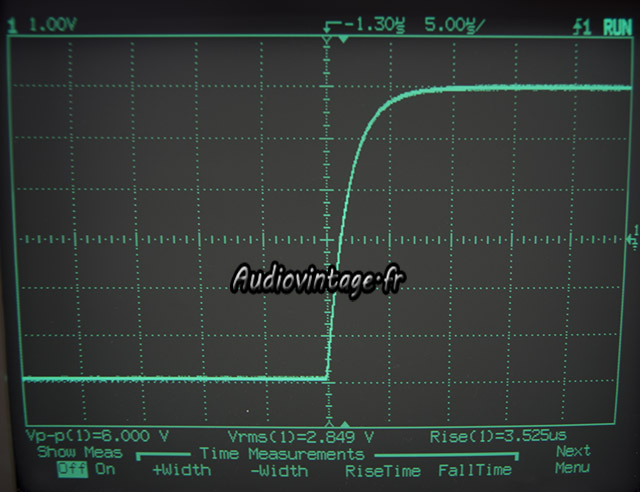

Temps de montée à 10khz.

Sansui AU-519

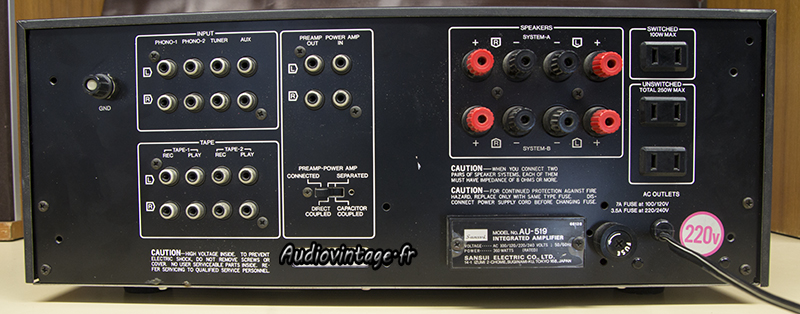

Connectique.
