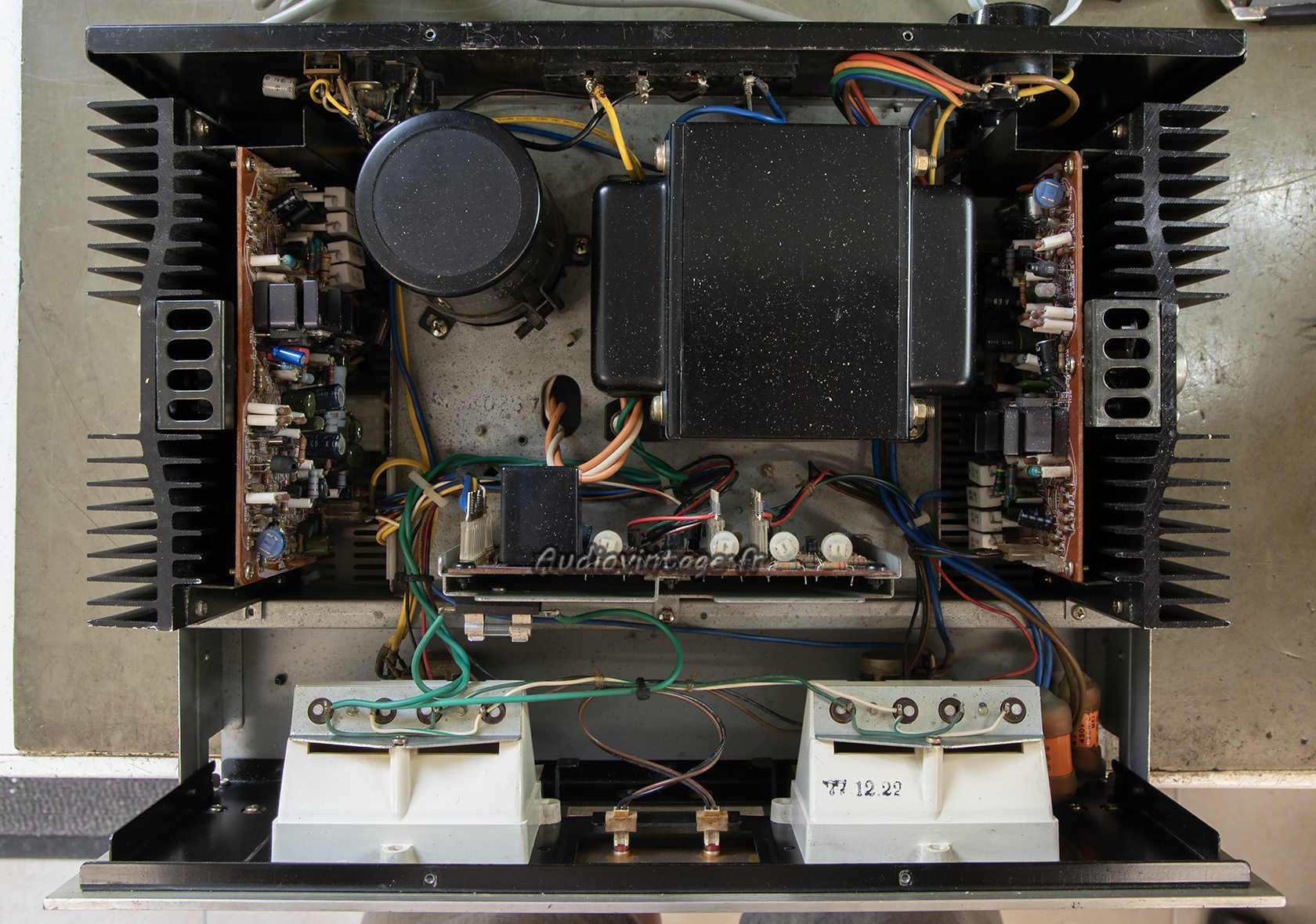

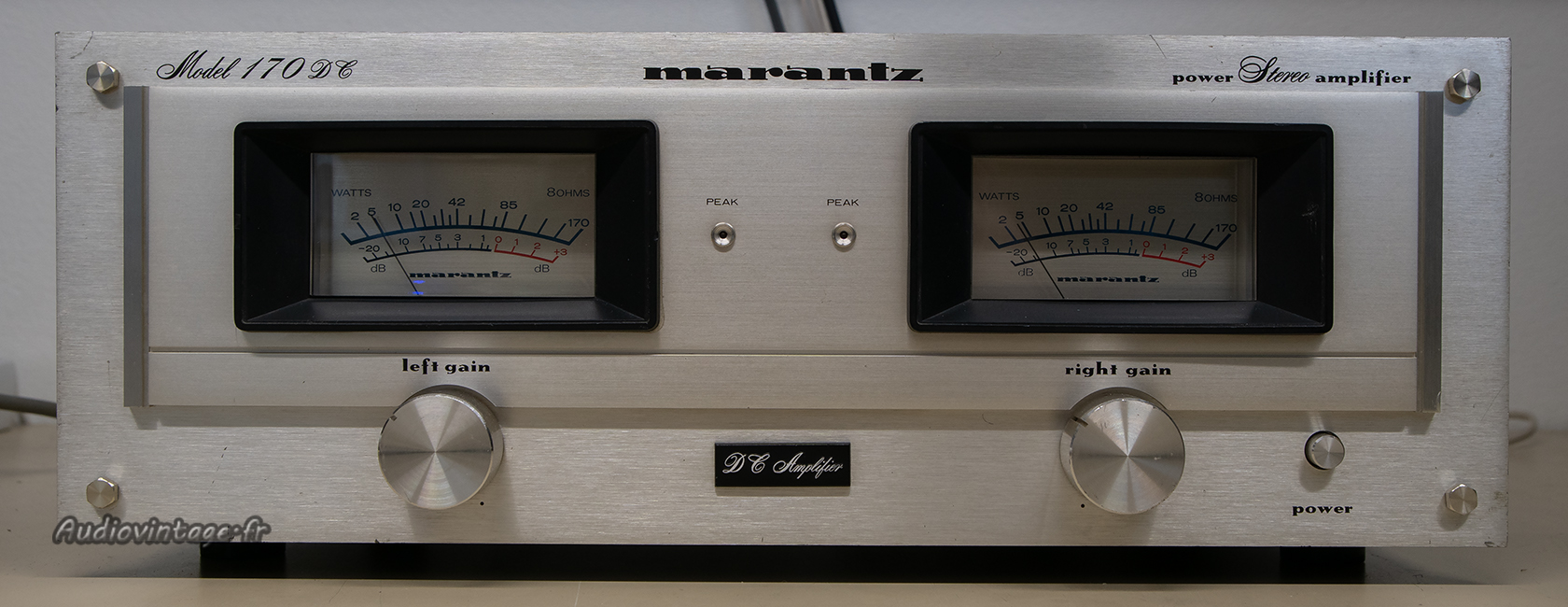

Cette fois, c’est un Marantz 170DC, en panne et fortement bricolé qui est accueilli pour une restauration complète.
Cet amplificateur ayant subit une panne sur un canal, son propriétaire l’avait confié à un réparateur, qui lui a rendu un an plus tard, toujours en panne, et je doute que vous soyez prêt à voir la « boucherie » réalisée.
Fort heureusement, ce « professionnel » qui exerçait du côté de Montpellier n’existe plus aujourd’hui.
En effet, le canal gauche ne fonctionne plus, il n’y a plus de transistors de puissance ni visserie.

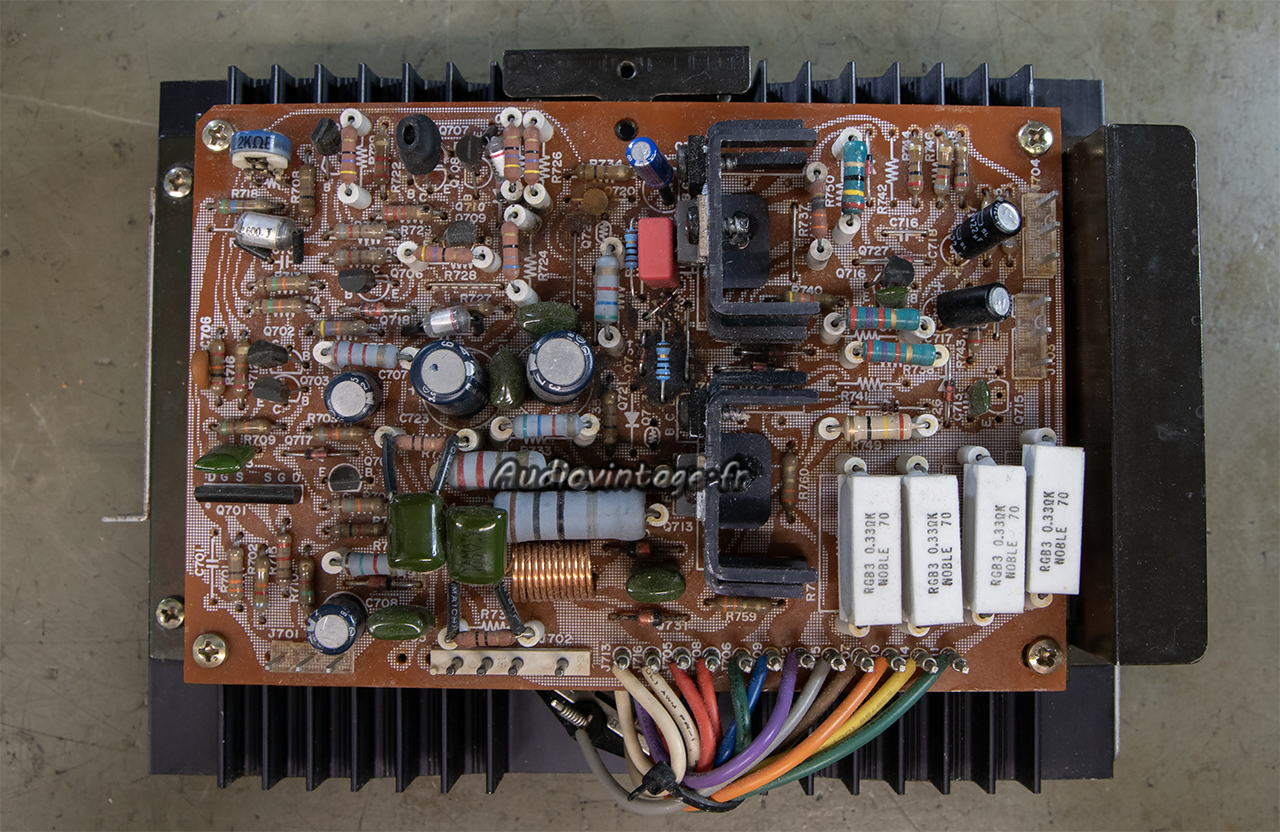

Voici le circuit driver retiré de l’appareil.
Bien sûr, il y a des choses bien visibles comme les résistances remplacées ou le condensateur rouge Wima.
Mais ce circuit est littéralement massacré : un transistor monté à l’envers, un autre absent. Les transistors drivers et pré-driver ont été remplacés mais les PNP ont été remplacés par des NPN, et de toute manière, les originaux avaient des semelles plastiques (donc isolés électriquement des dissipateurs), ce n’est plus le cas de ceux qui ont été montés, sans isolants…
Certaines résistances sont HS, les transistors du circuit différentiel d’entrée remplacés mais non appariés…

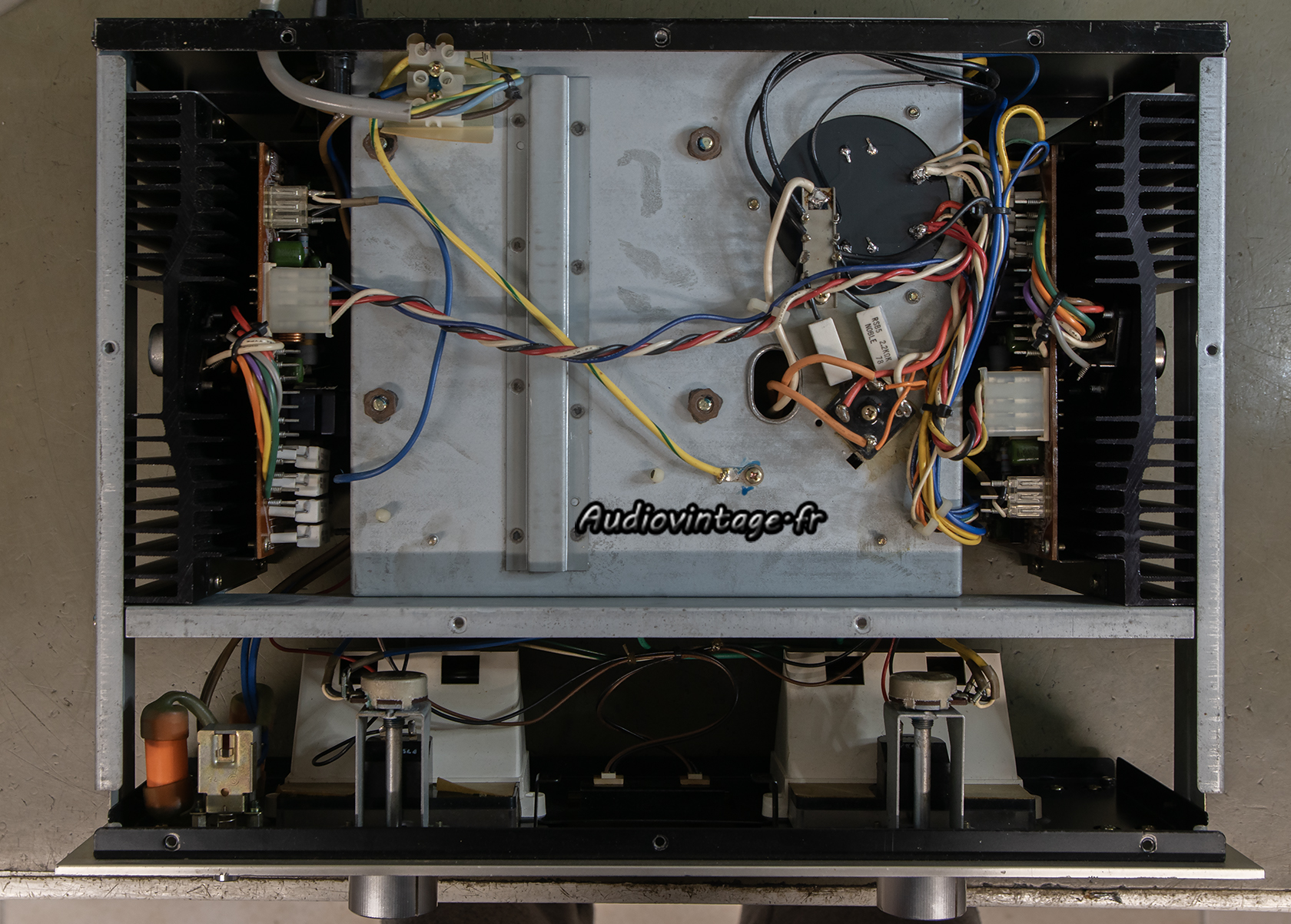

Et dessous ce n’est pas glorieux non plus…
Tous les transistors incorrects ou HS sont remplacés. Les condensateurs chimiques et les résistances HS remplacés également. J’ai passé un certain temps à contrôler tout ce qui aurait subir les outrages du précédent technicien.
Des transistors de puissance neufs et la visserie neuve également prennent place.
Le second canal, qui n’avait pas été « touché par l’individu ayant massacré l’autre côté a été révisé.

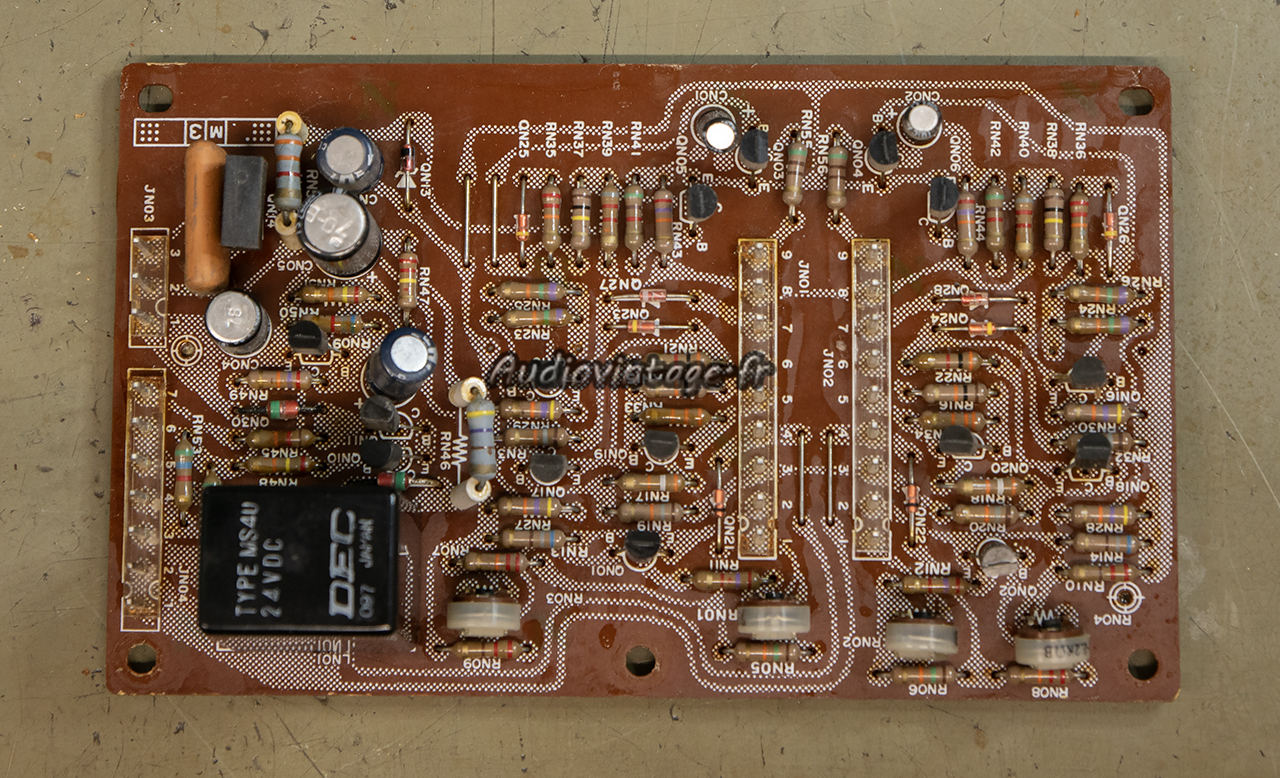

Le circuit de protection et de gestion des vumètres.
Les contacts du relais ont été désoxydés et les condensateurs chimiques remplacés.
Par contre, les borniers HP n’ont pas eu de chance et n’ont pas échappé à la folie destructrice du bricoleur endimanché.
Borniers neufs montés sur support en impression 3D.

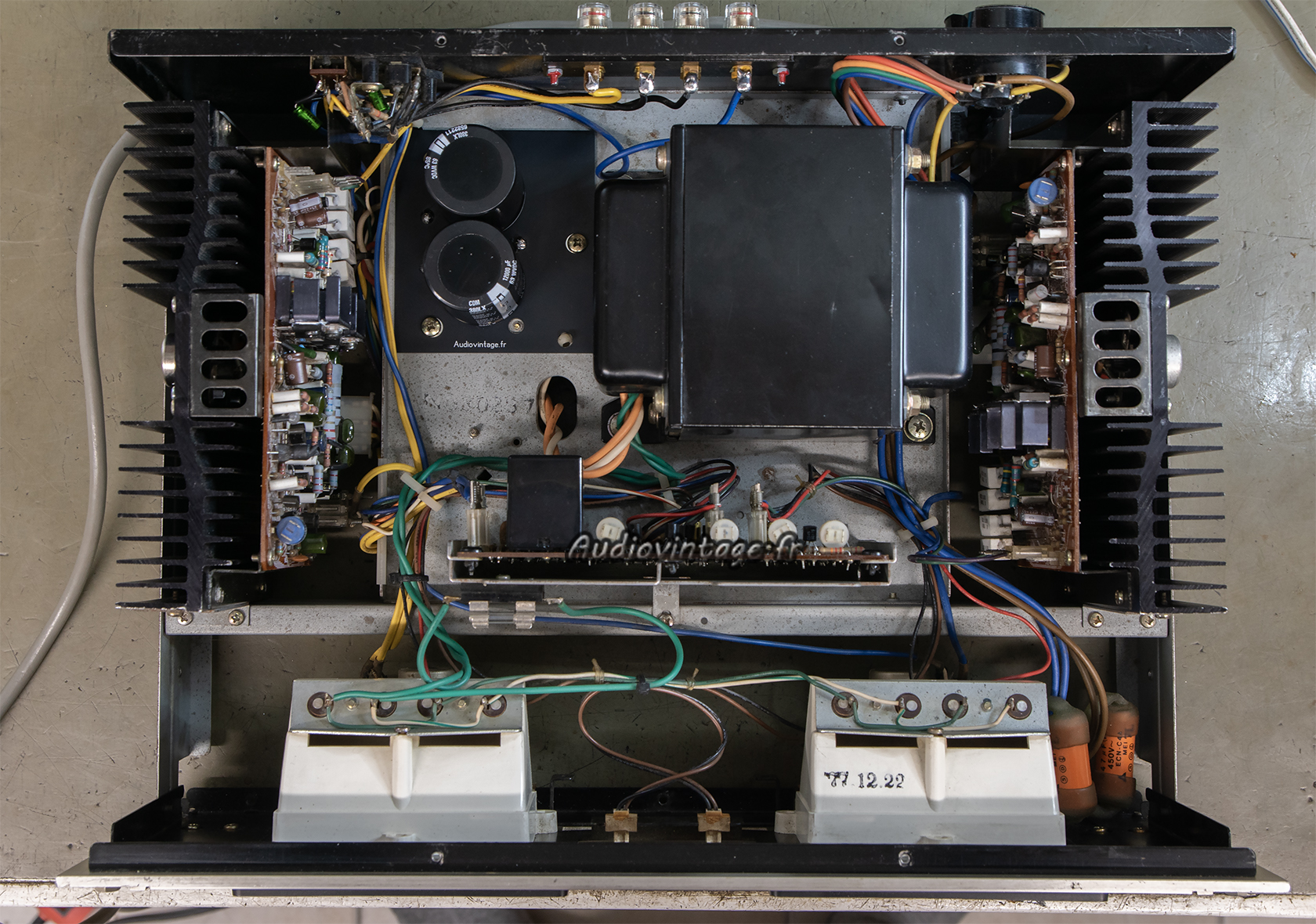

L’intervention délicate dans le Marantz 170DC est le remplacement du double condensateur de filtrage d’alimentation, format obsolète depuis des dizaines d’années.

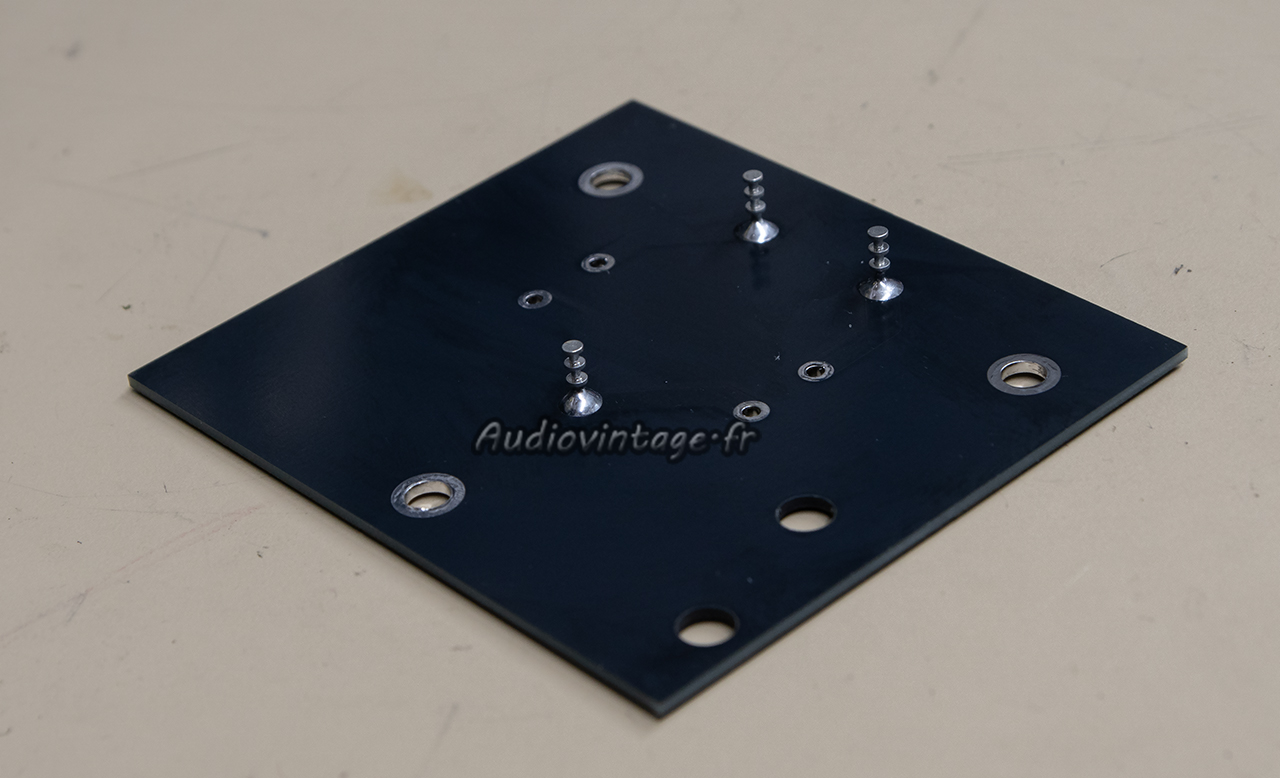

Par le passé, j’ai conçu et imprimé en 3D un support pour deux condensateurs, mais cette fois, j’ai poussé le bouchon un peu plus loin en concevant et en faisant fabriquer un circuit imprimé prenant place dans l’appareil et sans avoir à faire un seul trou dans le châssis, du plug and play 😊
Et voici le montage final de ces deux condensateurs.
Les commandes sont nettoyées, offsets en sortie HP réglés à 0, les vumètres calibrés. Terminé.

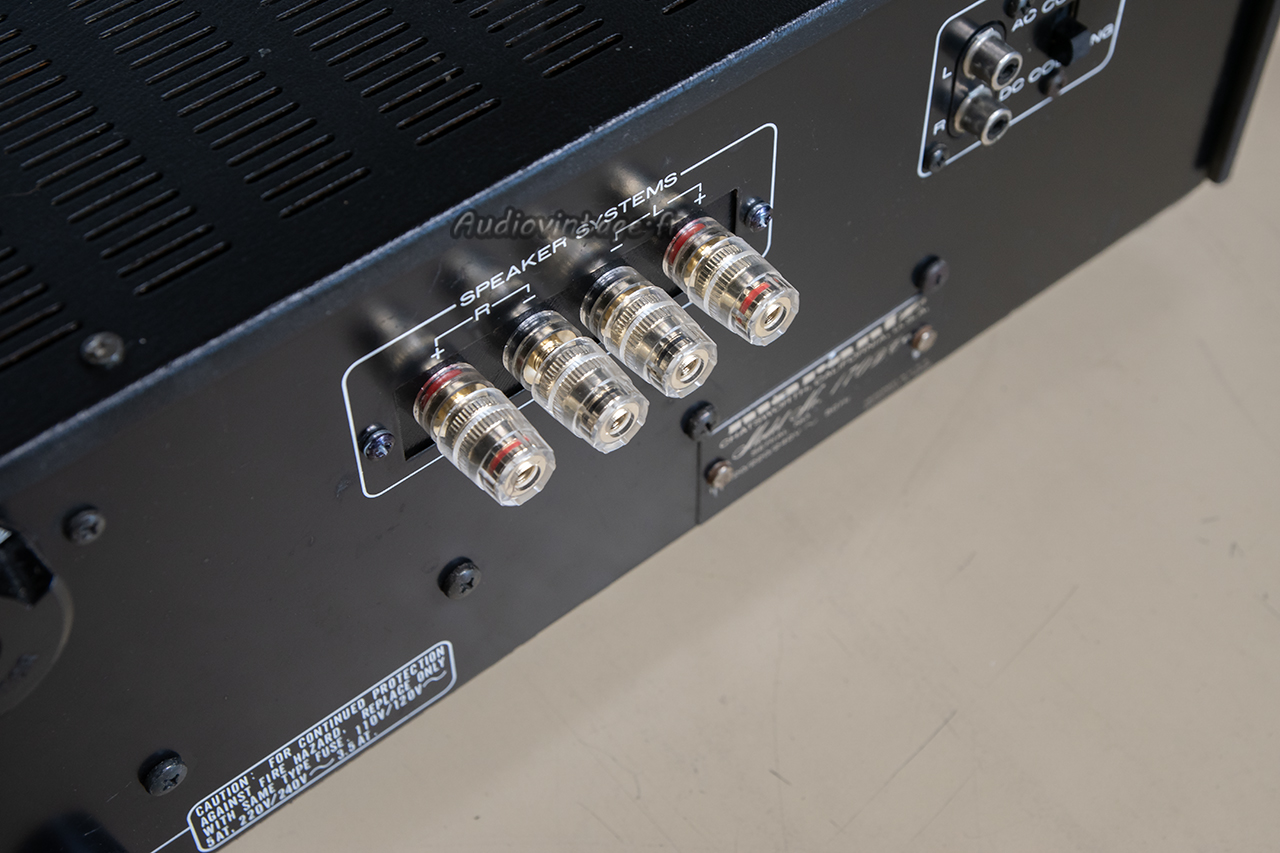

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures :

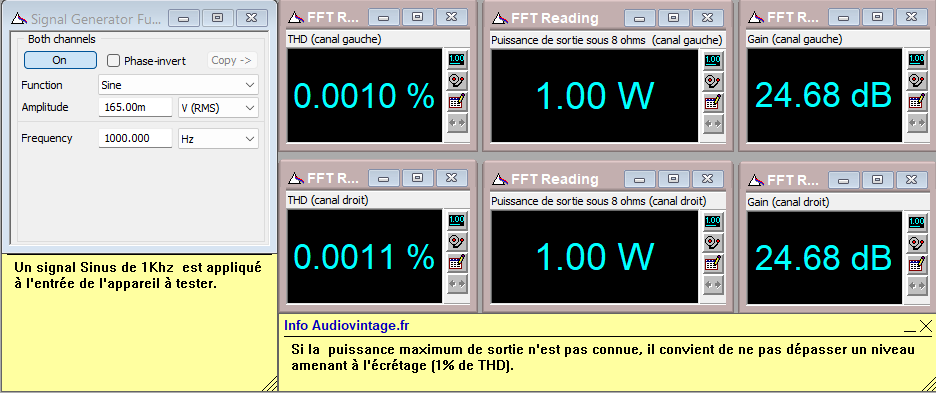

Distorsion à 2x1w sous 8 ohms.

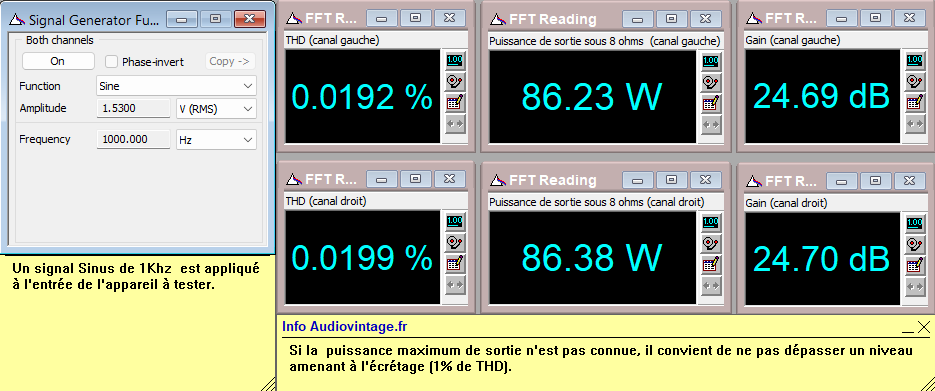

Distorsion à 2x86w sous 8 ohms.

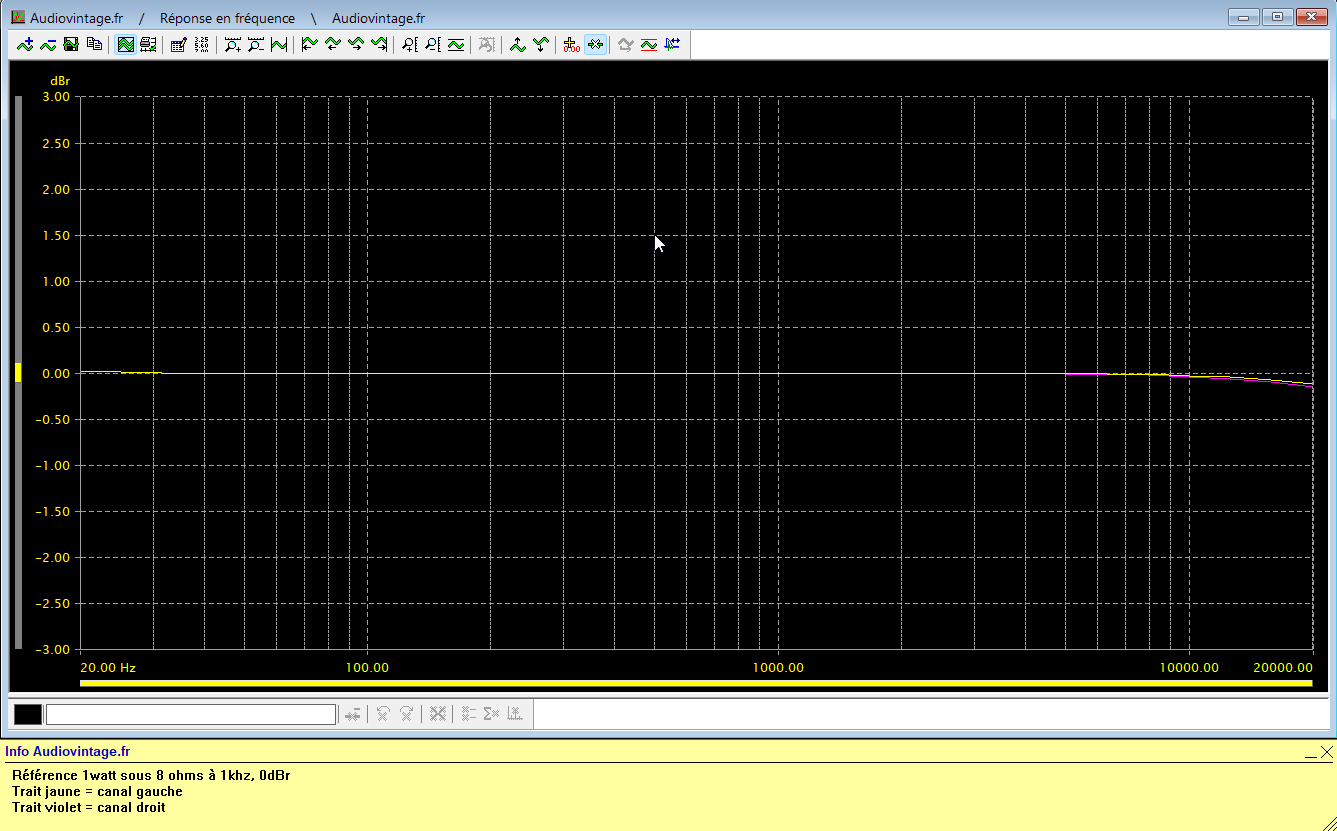

Réponse en fréquence à 2x1w sous 8 ohms.

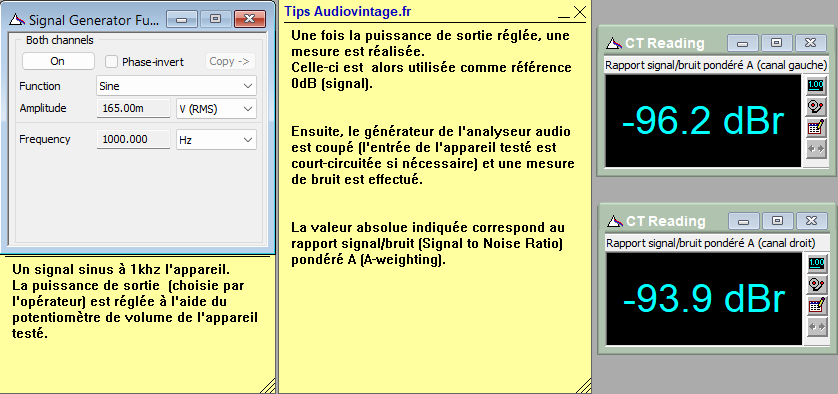

Rapport signal bruit à 2x1w sous 8 ohms.

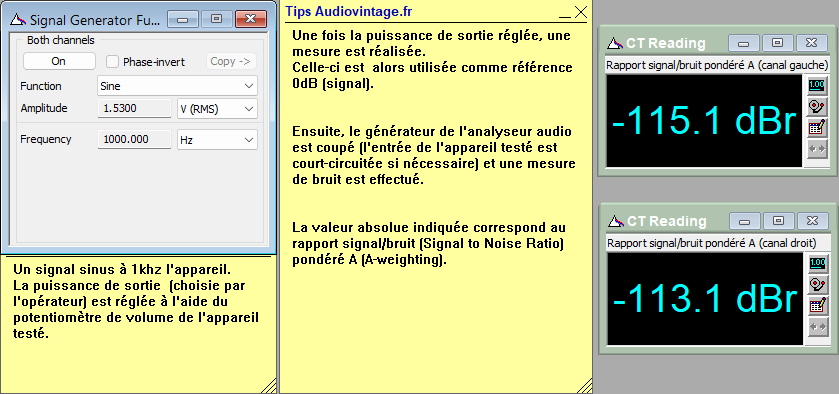

Rapport signal bruit à 2x86w sous 8 ohms.
Les mesures à l’oscilloscope :

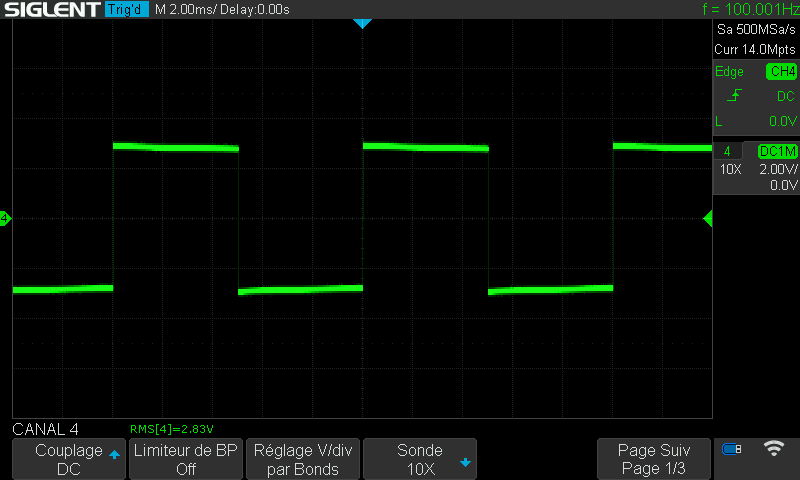

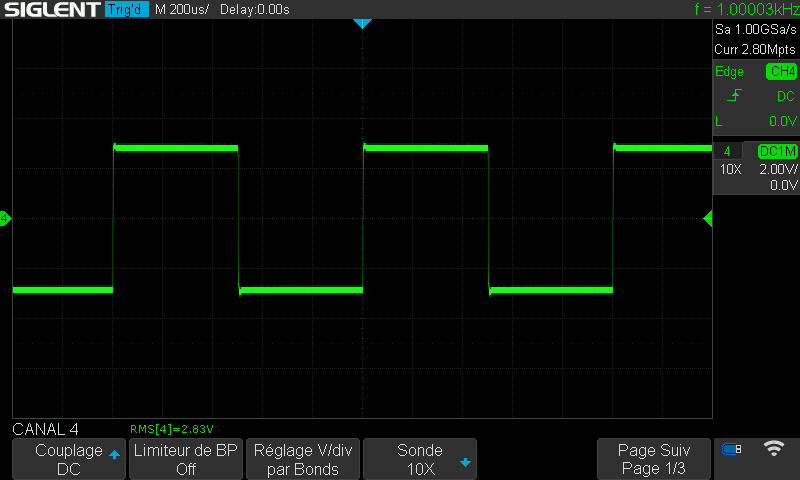

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
