J’ai pris en charge quasiment en même temps deux Technics SU-7700. Je vous propose donc un condensé de ces deux interventions dans un seul et même article.

Les deux exemplaires fonctionnent encore. Commandes encrassées, sonorité « boueuse », rien de bon à l’écoute de ces appareils.

Pour le remplacement des condensateurs de filtrage, bien usés dans les deux Technics, on peut repercer le circuit imprimé d’origine pour y monter des condensateurs modernes à la fixation normalisée.
On peut aussi faire fabriquer des adaptateurs permettant d’utiliser les trous d’origine.
C’est la solution choisie pour ces deux machines.

Concernant les doubles transistor (patte d’émetteur en commun) que l’on retrouve dans bon nombre d’appareils, on peut les remplacer par deux transistors « traditionnels » appariés soigneusement, mais on peut aussi utiliser des doubles transistors CMS montés sur des adaptateurs.
C’est ce que j’ai choisi ici. Je vous confirme que cela fonctionne parfaitement même si le temps passer à l’assemblage n’est pas plus court que le temps passé à sélectionner deux transistors, loin de la…

Après remplacement des condensateurs chimiques, et des transistors mentionnés plus haut. Réfection des soudures, remplacement des résistances d’émetteurs, nettoyage des commandes et contrôle des courants de repos et offsets. Terminé.

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée aux :

Distorsion à 2x1w sous 8 ohms, entrée au

Distorsion à 2x53w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

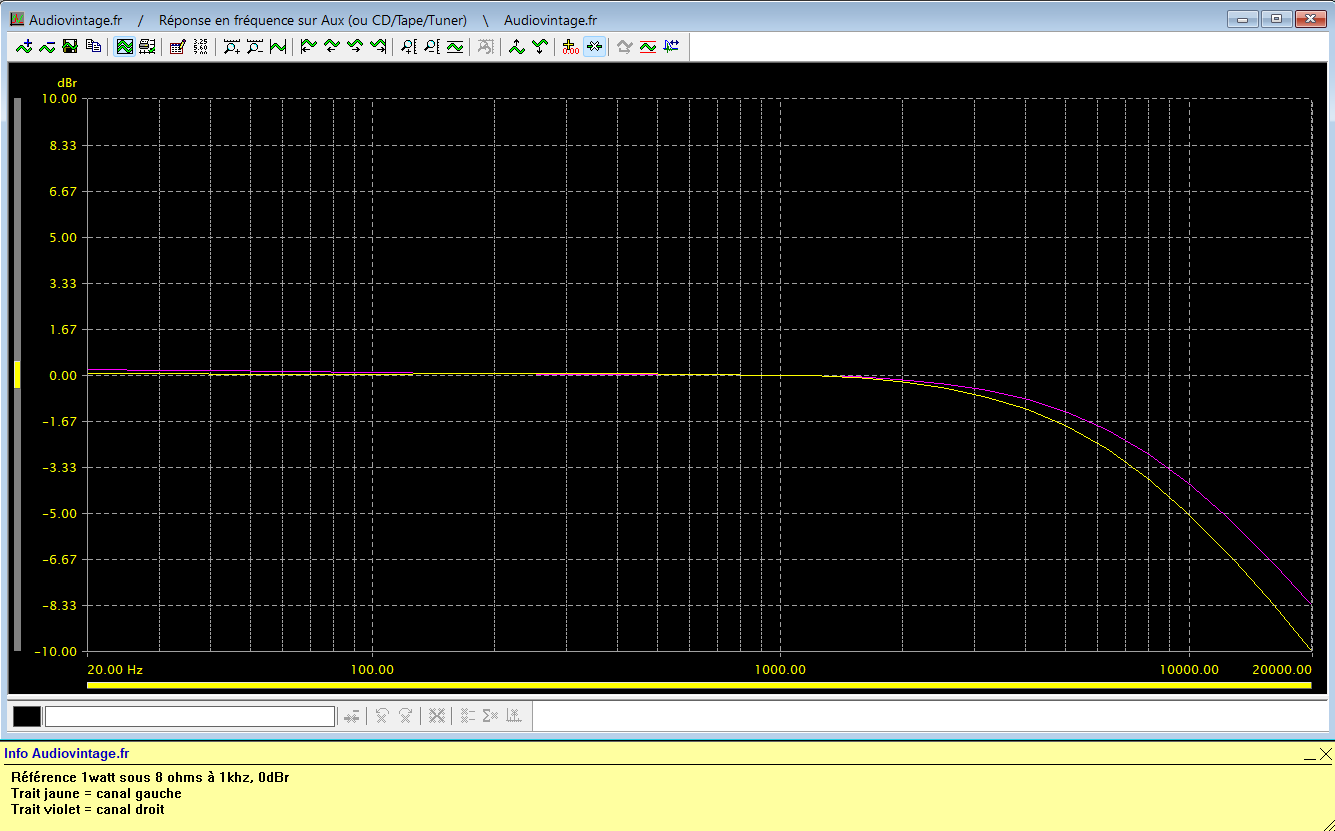

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

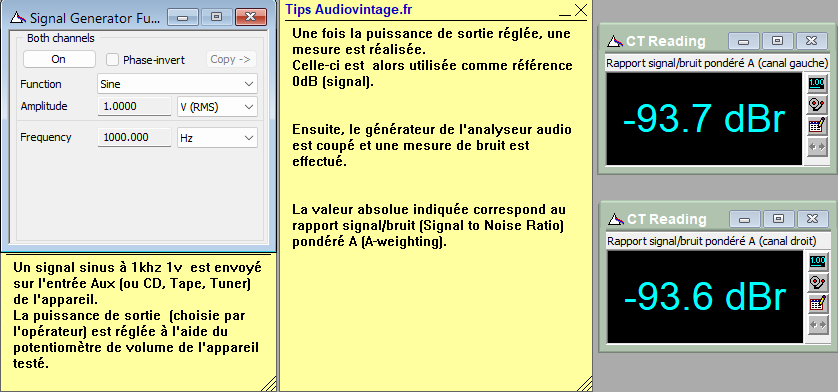

Rapport signal bruit à 2x53w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

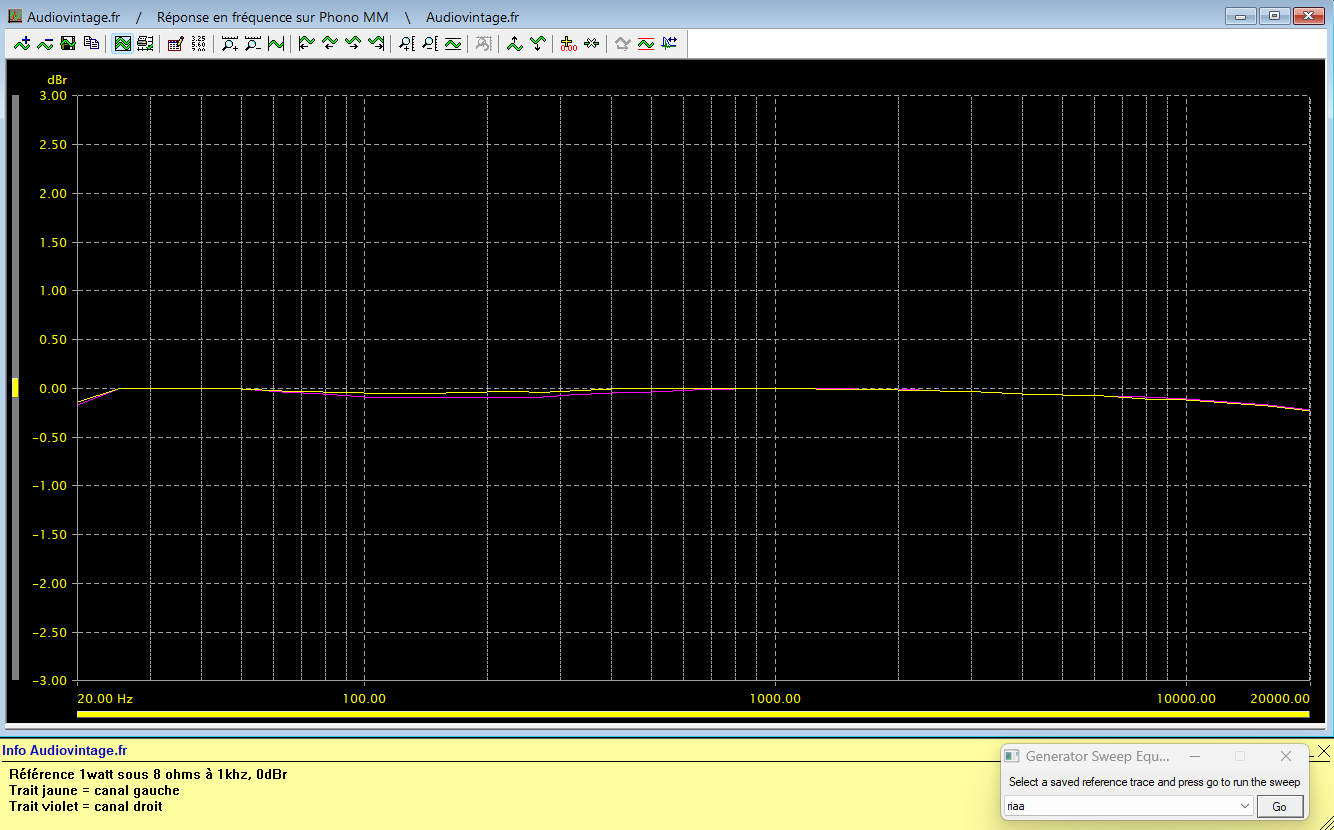

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x53w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
