Marantz 140

Marantz 140 : éclairage revu avant mon intervention.
Hop, voici un « petit » bloc de puissance Marantz 140. Révision générale de l’appareil.

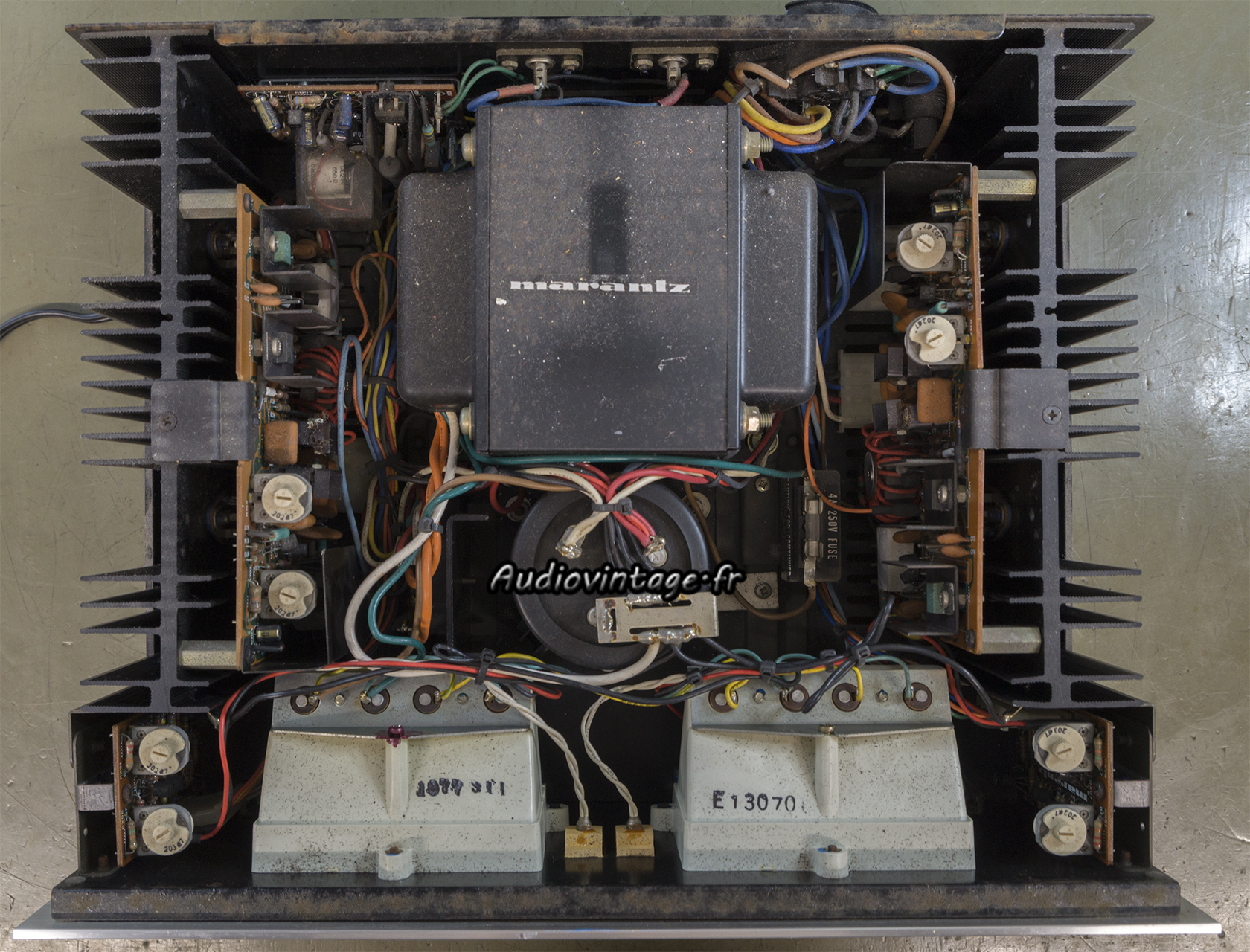

Marantz 140 : à son arrivée.
Cette petite bête a déjà eu droit à une ou plusieurs interventions.
La plupart des petits condensateurs chimiques ont déjà été remplacés, par des composants de qualité, mais hélas, les valeurs originales n’ont pas été respectées.

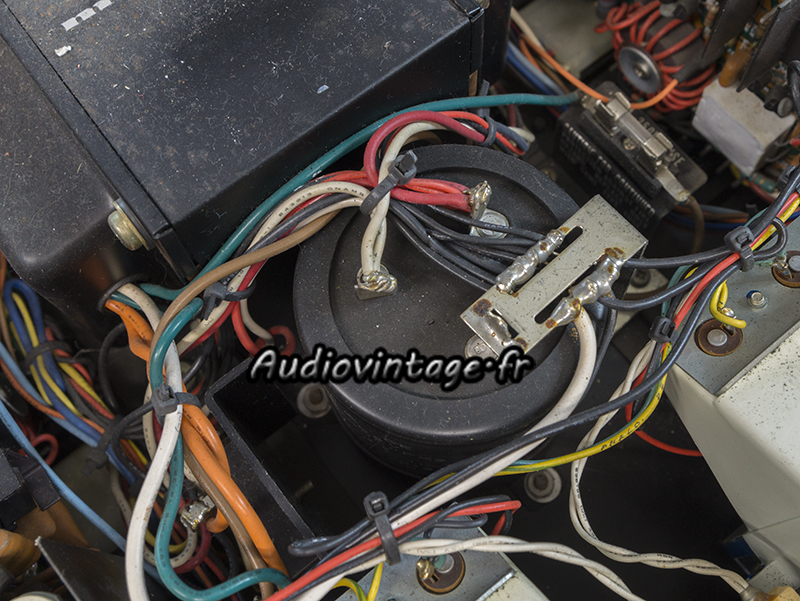

Marantz 140 : double condensateur de filtrage très usé.
Le double condensateur chimique original est bien usé sur une des deux sections.

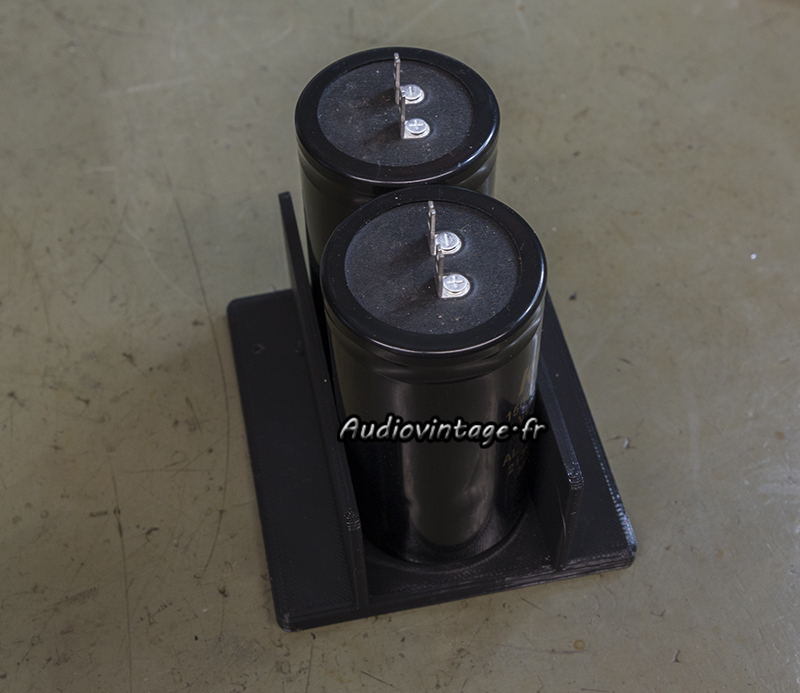

Marantz 140 : les remplaçants.
Pour son remplacement, après un bon grattage de tête, j’ai décidé de créer un support en U (impression 3D), les deux condensateurs remplaçants seront coincés et collés. Le Support sera percé pour être fixé sur les trous existants sur le châssis.

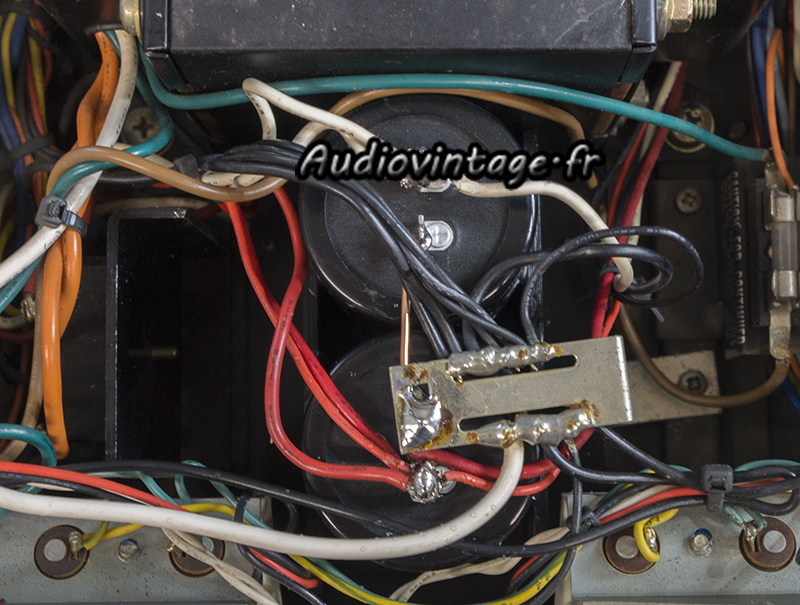

Marantz 140 : nouveaux condensateurs de filtrage en place.
Montage fait.

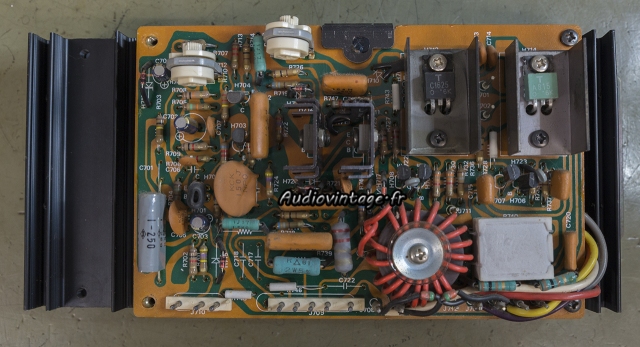

Marantz 140 : circuit "driver" à revoir.
Un des deux circuits drivers.
Les condensateurs chimiques déjà remplacés n’ont pas les bonnes valeurs.

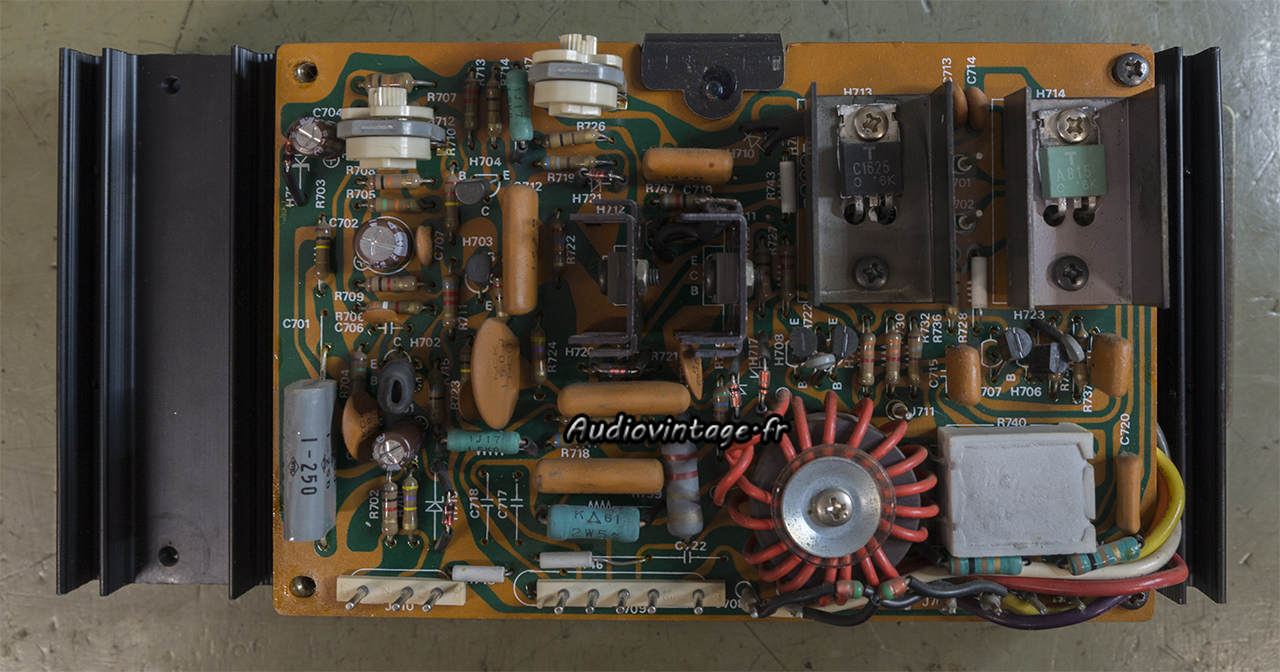

Marantz 140 : circuit "driver" révisé.
Condensateurs chimiques remplacés, soudures vérifiées et refaites pour certaines, connecteurs nettoyés.

Marantz 140 : micas neufs et graisse fraiche.

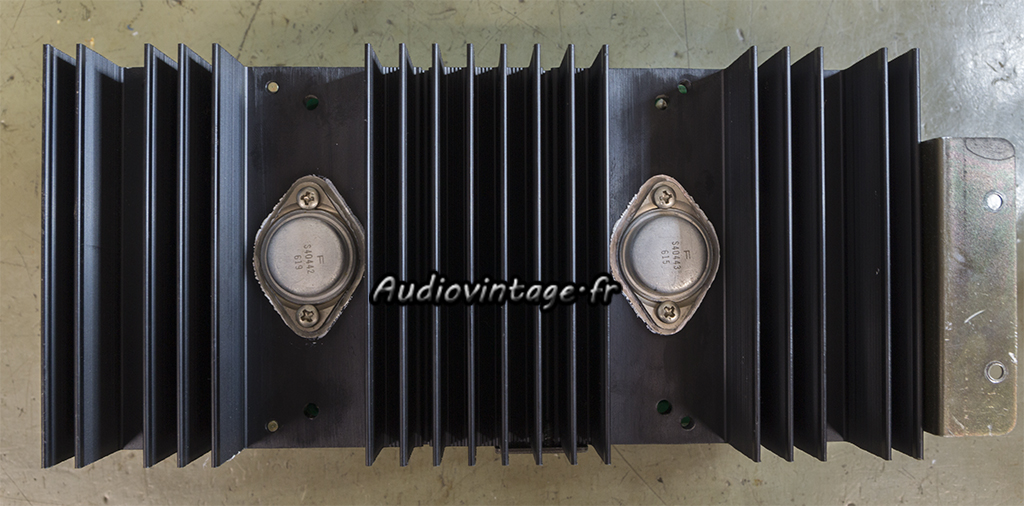

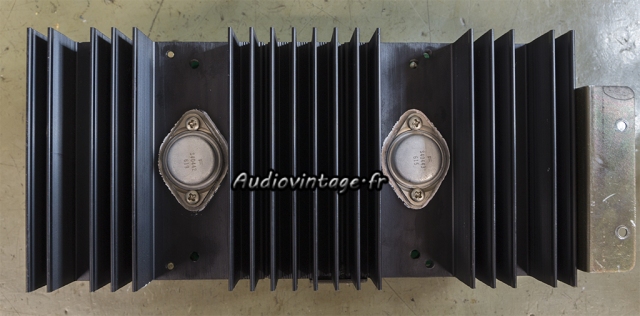

Transistors de puissances démontés, désoxydés, testés, et remontés sur des micas neufs et graisse fraiche.
Le second canal reçoit les mêmes soins.

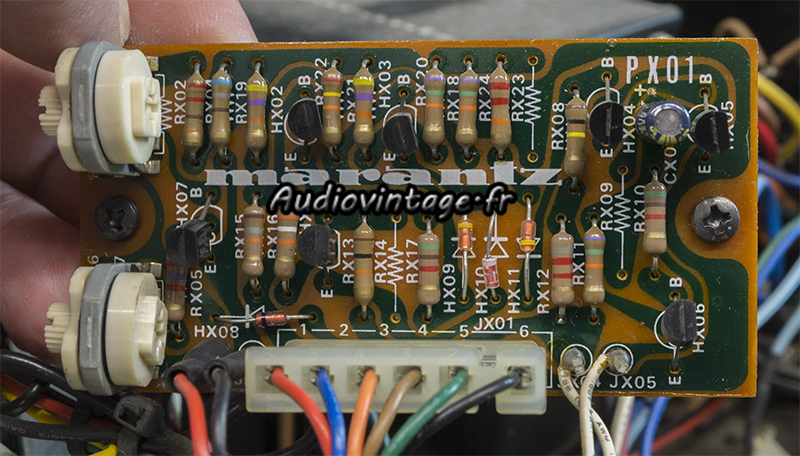

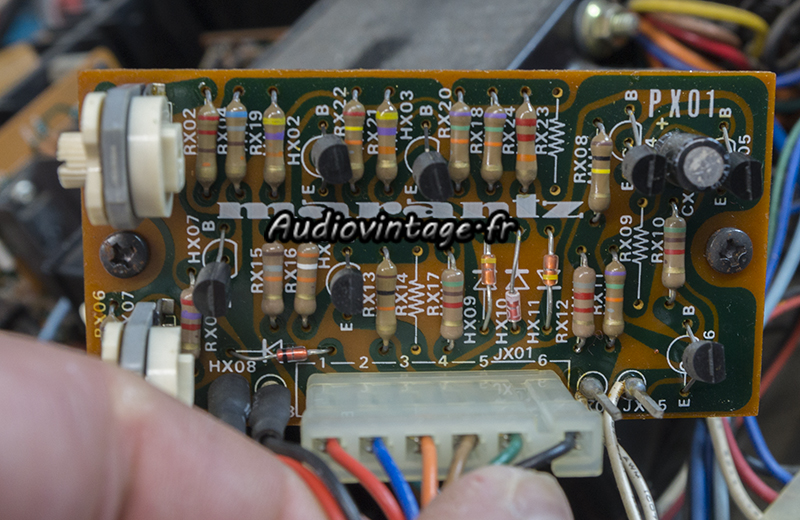

Marantz 140 : circuit vumètre à revoir.
Un des deux circuits de gestion des vumètres avec son unique condensateur chimique.

Marantz 140 : circuit vumètre révisé.
Remplacé.

Marantz 140 : la surprise du chef :(
La petite « trouvaille » qui aurait pu couter cher. Voici comment j’ai trouvé le câble d’alimentation « soudé » au porte fusible…

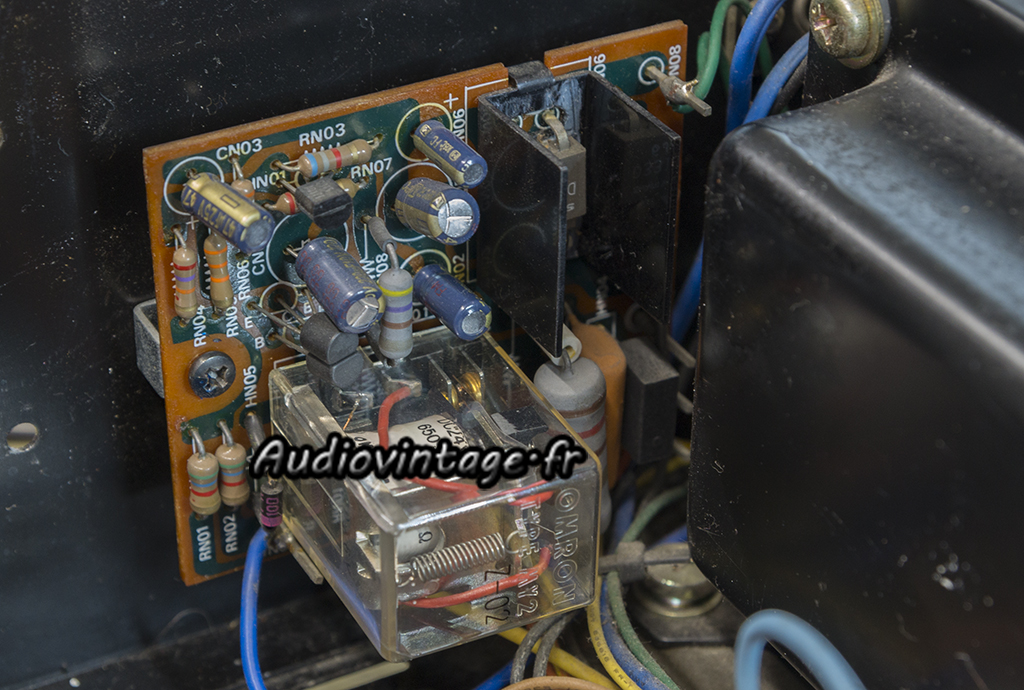

Marantz 140 : circuit de protection à revoir.
Le circuit de protection. Un seul condensateur chimique à remplacer ici, mais avant…

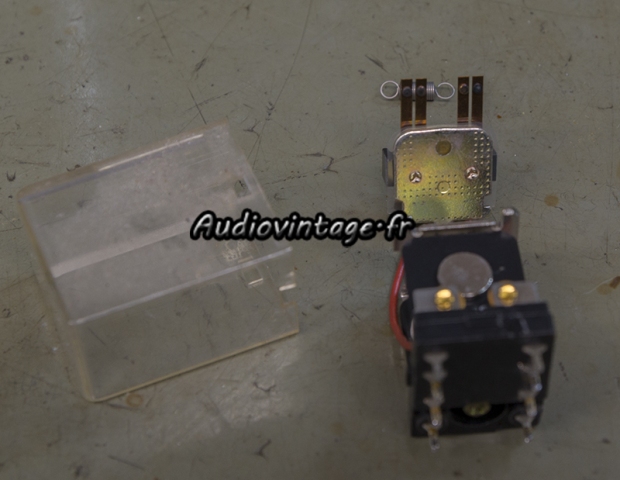

Marantz 140 : relais à désoxyder.
Retrait et ouverture du relais, un sérieux nettoyage est nécessaire !

Marantz 140 : circuit de protection révisé.
Circuit de protection révisé.

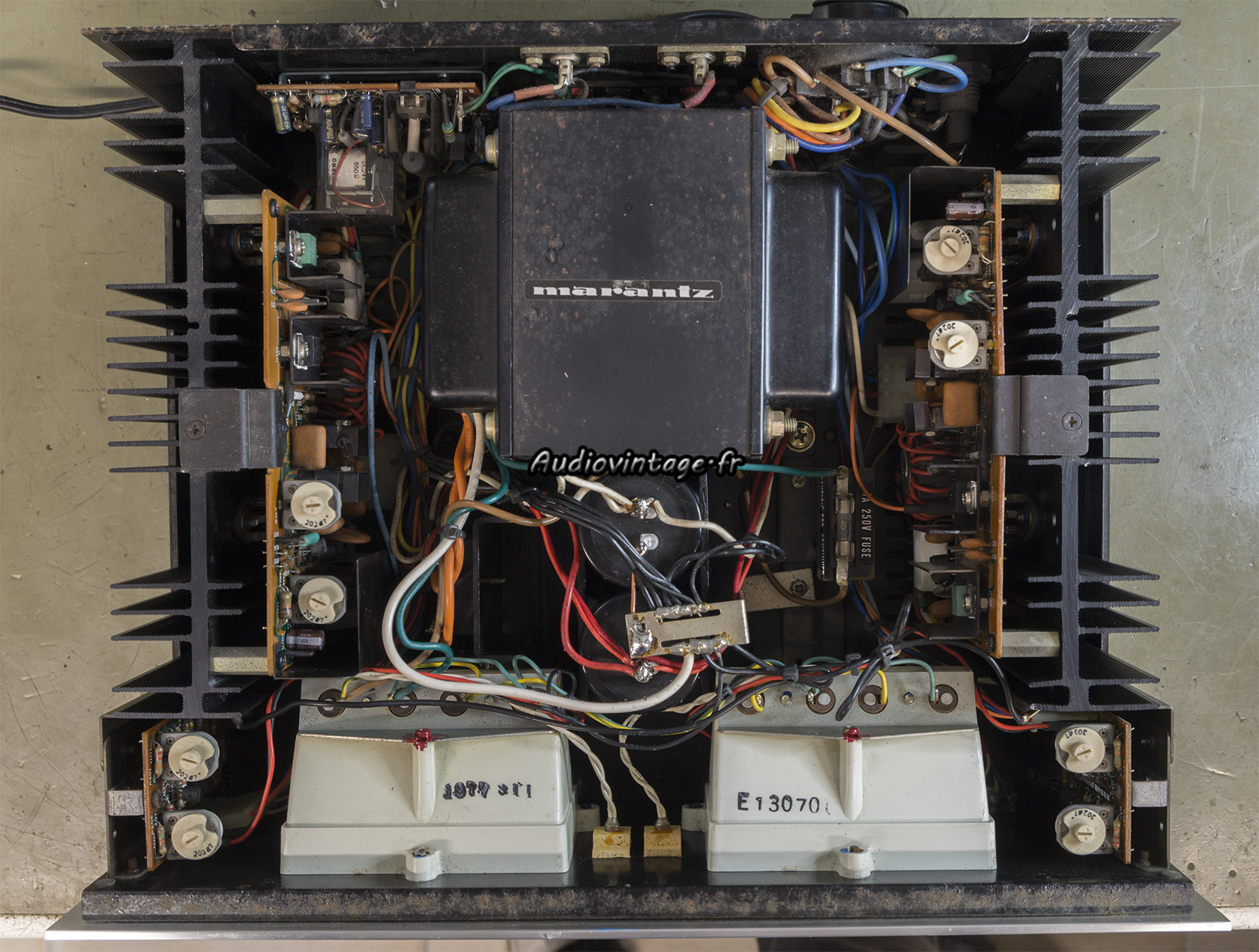

Marantz 140 : terminé.
Les courants de repos et offsets sont ajustés, les vumètres étaient bien calibrés.
Terminé.

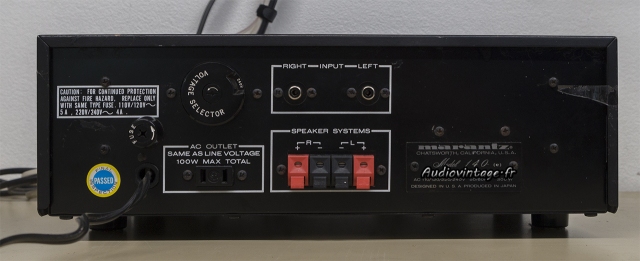

Marantz 140 : connectique.
Connectique.

Les mesures :

Marantz 140 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

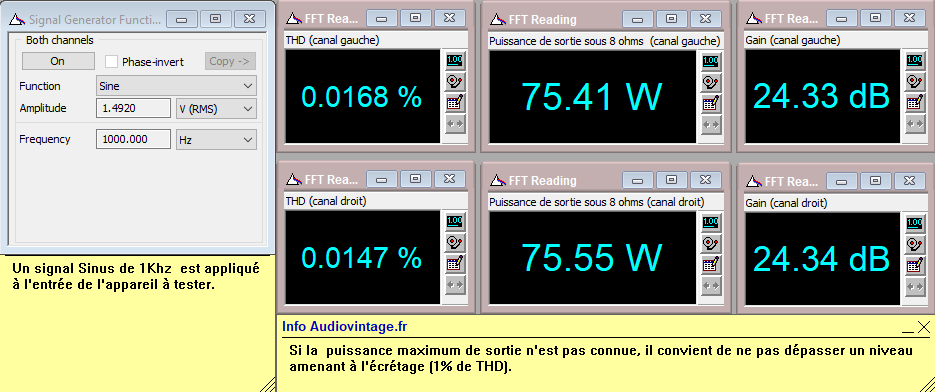

Marantz 140 : distorsion-a-2x75w-sous-8-ohms
Distorsion à 2x75w sous 8 ohms.

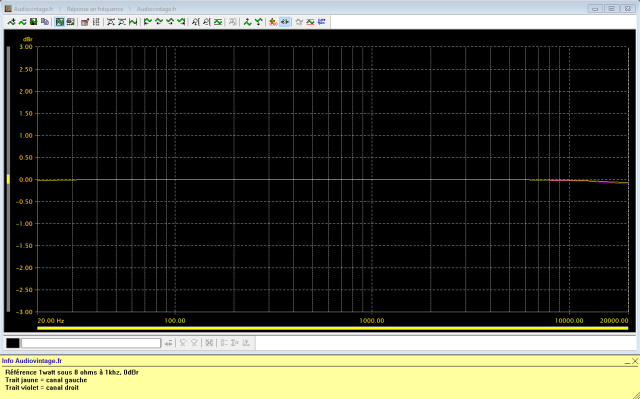

Marantz 140 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Marantz 140 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

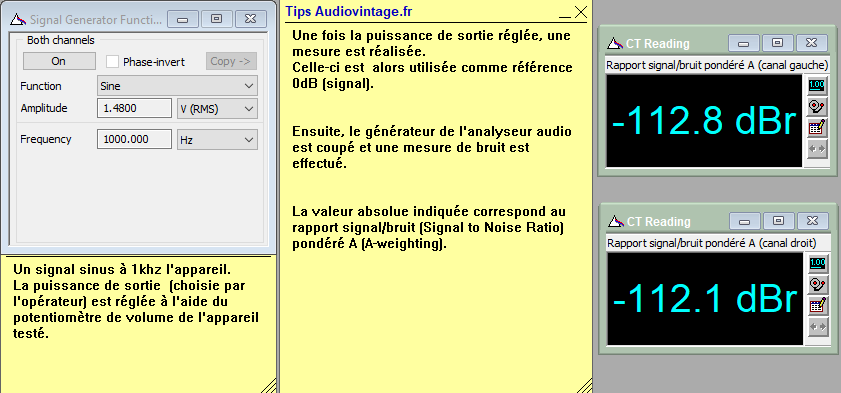

Marantz 140 : rapport-signal-bruit-a-2x75w-sous-8-ohms
Rapport signal bruit à 2x75w sous 8 ohms.

Les mesures à l’oscilloscope :

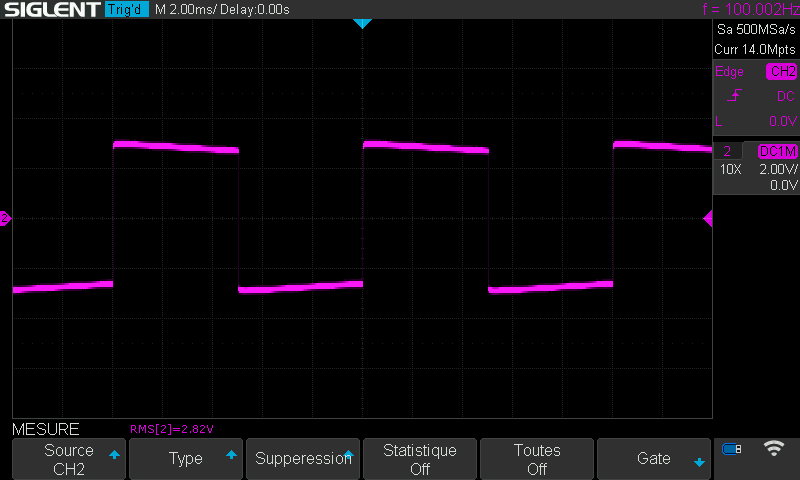

Marantz 140 : signal-carre-a-100hz

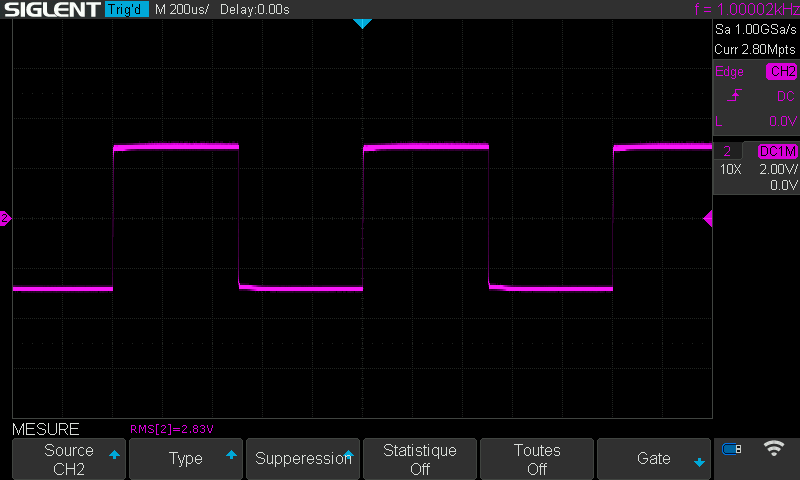

Marantz 140 : signal-carre-a-1khz
Marantz 140 : signal-carre-a-10khz

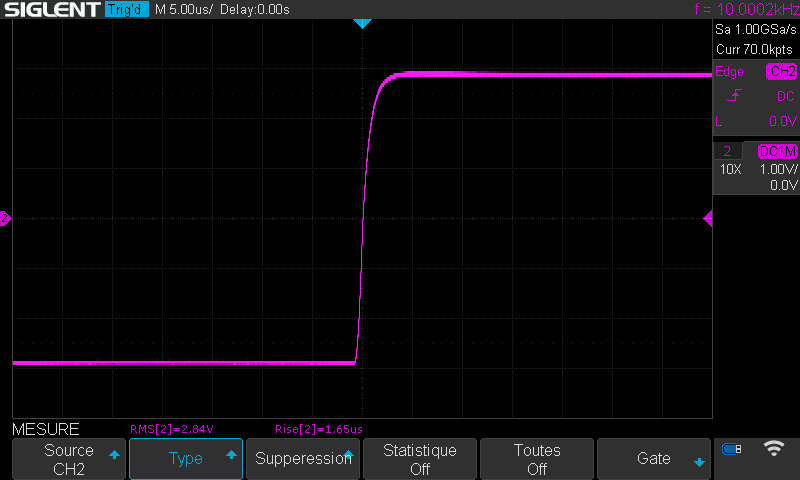

Marantz 140 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
