Le denier Revox de l’année présenté sur Audiovintage. Un exemplaire bricolé et en panne.

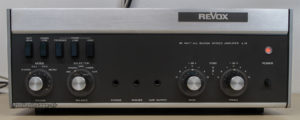

Un achat récent, un appareil en panne sur un canal, et voici donc un Revox A78 sur la table d’opération.
Visiblement cet exemplaire n’a pas eu une vie facile. Divers composants ont été remplacés, les deux circuits drivers sont différents, et mécaniquement, j’ai déjà passé une bonne heure à détordre le mécanisme de façade basculante.

Comment exprimer ce que je pense de ce bricolage sans utiliser de mots grossiers ?
J’ai du mal à comprendre qu’on puisse se lever le matin avec pour mission de perde son temps à faire n’importe quoi dans une machine comme celle-ci.
Condensateurs médiocres, de récupération (d’où la colle marron visible, retirés d’un circuit quelconque), pas de la bonne valeur capacitive, avec des soudures dégueulasses et sans les résistances d’équilibrage et de décharge originales.

Les circuits préamplis.

Tous les condensateurs chimiques sont remplacés.

Un des deux circuits drivers, celui qui est en panne.

Le transistor 2N5320 défectueux est remplacé, tout comme les condensateurs chimiques, les résistances ajustables qui partaient en miette, ainsi qu’une capa polyester bien fatiguée.
Le second circuit driver est révisé sur la même base.

Le circuit d’alimentation.

Condensateurs chimiques remplacés.

Les deux Frako « chiants » à remplacer.

Fait.

Derrière la façade, pas mal de condensateurs chimiques (y compris tantales) bien fatigués.

Ils sont remplacés. Les 4 petits tantales originaux sont remplacés par des condensateurs polyester montés désormais sous le circuit.

Tous les circuits sont remis en place. Le filtrage d’alimentation désormais neuf avec des condensateurs chimiques F&T, fixés comme il se doit sur le châssis.
Les commandes ont été nettoyées, les réglages des courants de repos et d’offset effectués. Terminé.

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée Tuner :

Distorsion à 2x1w sous 8 ohms, entrée tuner.

Distorsion à 2x40w sous 8 ohms, entrée tuner.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, loudness actif.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, filtres actifs.

Réponse en fréquence à 2x1w sous 8 ohms, entrée tuner, correcteurs au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée tuner.

Rapport signal bruit à 2x40w sous 8 ohms, entrée tuner.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

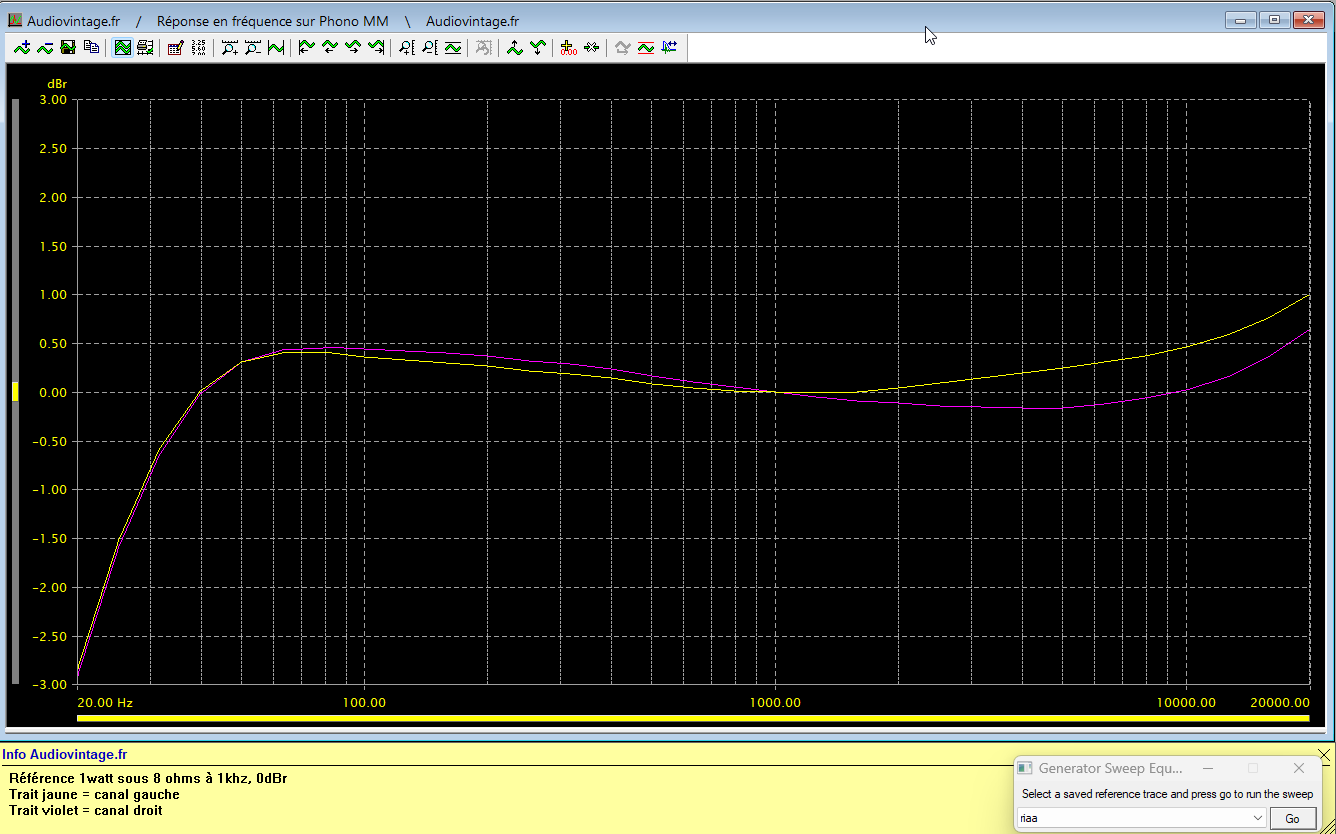

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée tuner.
