Un tout petit JVC qui ne démérite pas, le VN-300

JVC VN-300
JVC VN-300
Il fonctionne mais présente de nombreux soucis de contact dans les commandes. Il embarque les « fameux » 2sc458, la série à problème, le propriétaire souhaite une révision complète.

JVC VN-300
Le circuit de tonalité double face est situé au plus près des potentiomètres.
Le démontage n’est absolument pas aisé, une grosse perte de temps pour la révision de ce petit intégré.

JVC VN-300
Condensateurs et transistors neufs.
Ensuite, il faut remonter le bazar !

JVC VN-300
Le circuit principal. Au premier plan l’étage phono et les 2sc458.

JVC VN-300
Condensateurs neufs, les 2sc458 sont remplacés par des références modernes appariées.

JVC VN-300
Condensateur de filtrage neuf en place, nettoyage effectué. Le bias est ajusté.

JVC VN-300
Distorsion à puissance nominale sous 8 ohms à 1khz, entrée aux.

JVC VN-300

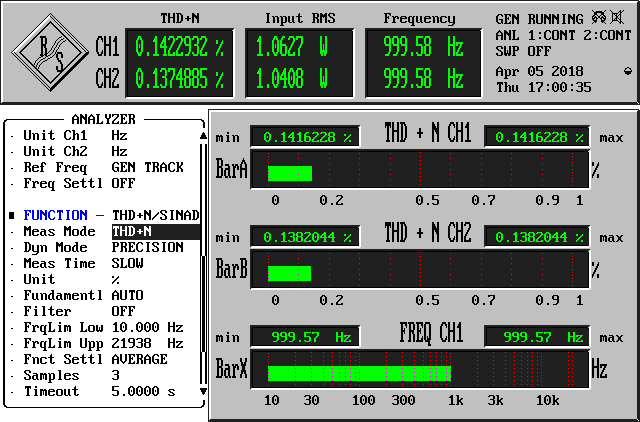

Mesure de distorsion + bruit (thd+N) à 1w sous 8 ohms, entrée aux.

JVC VN-300
Réponse en fréquence (1w à 1 khz) sous 8ohms, entrée aux.

JVC VN-300

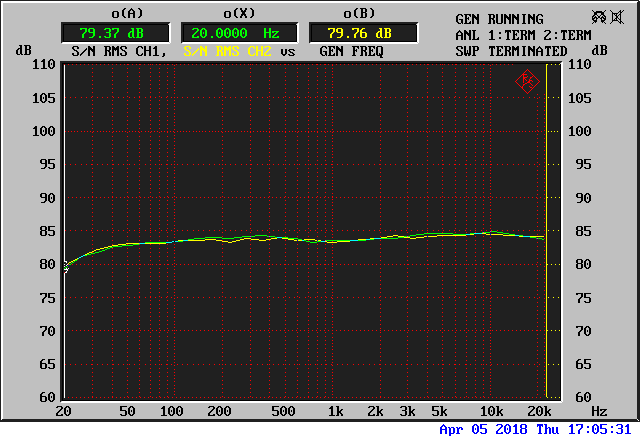

Rapport signal/bruit (10w à 1khz) sous 8 ohms, entrée aux.

JVC VN-300
Distorsion à 3w sous 8 ohms à 1khz, entrée phono.

JVC VN-300
Mesure de distorsion + bruit (thd+N) à 1w sous 8 ohms, entrée phono.

JVC VN-300

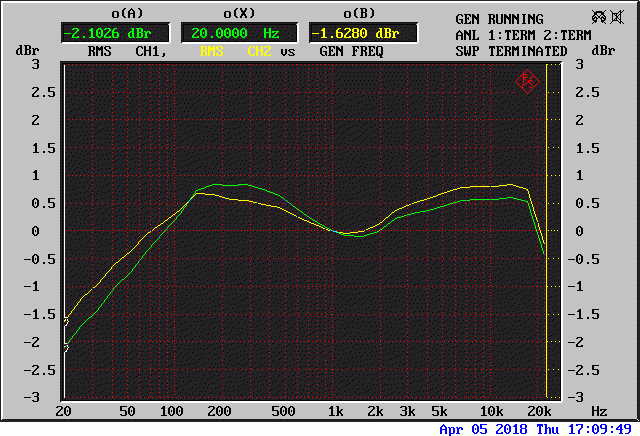

Réponse en fréquence (1w à 1khz) sous 8ohms, entrée phono.

JVC VN-300

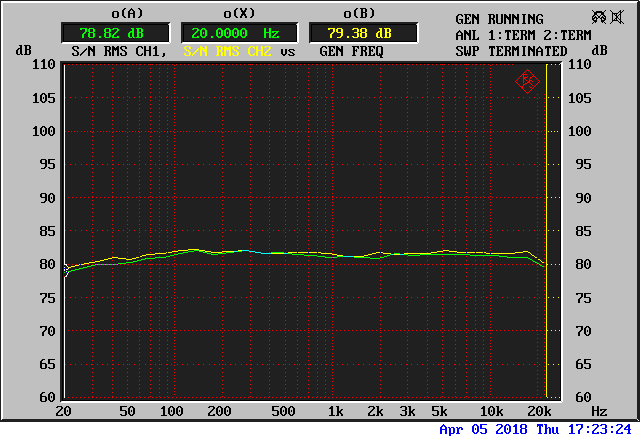

Rapport signal/bruit (10w à 1khz) sous 8 ohms, entrée phono.

JVC VN-300
JVC VN-300
JVC VN-300
JVC VN-300

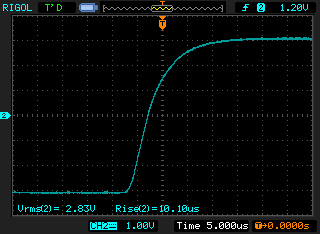

Signal carré à 100hz, 1khz et 10khz. Puis temps de montée à 10khz. Le tout sur charge de 8ohms, à 1w en sortie, entrée aux.

JVC VN-300
Connectique.
