Réparation et révision pour LE gros Quadriphonique Marantz.

Marantz 4400
Le propriétaire se plaint de plusieurs maux : l’oscilloscope n’affiche plus rien, la loupiotte du vumètre dolby est claquée et l’appareil ne donne plus de son après 30 minutes de fonctionnement environ.

Moi je rajoute que le tuner FM doit être ré-aligné, que la loupiotte » stéréo » a été remplacée par un modèle inadéquat, que la loupiotte « FM » est HS et qu’il a déjà subit une intervention sur l’alimentation.

Marantz 4400
Marantz 4400

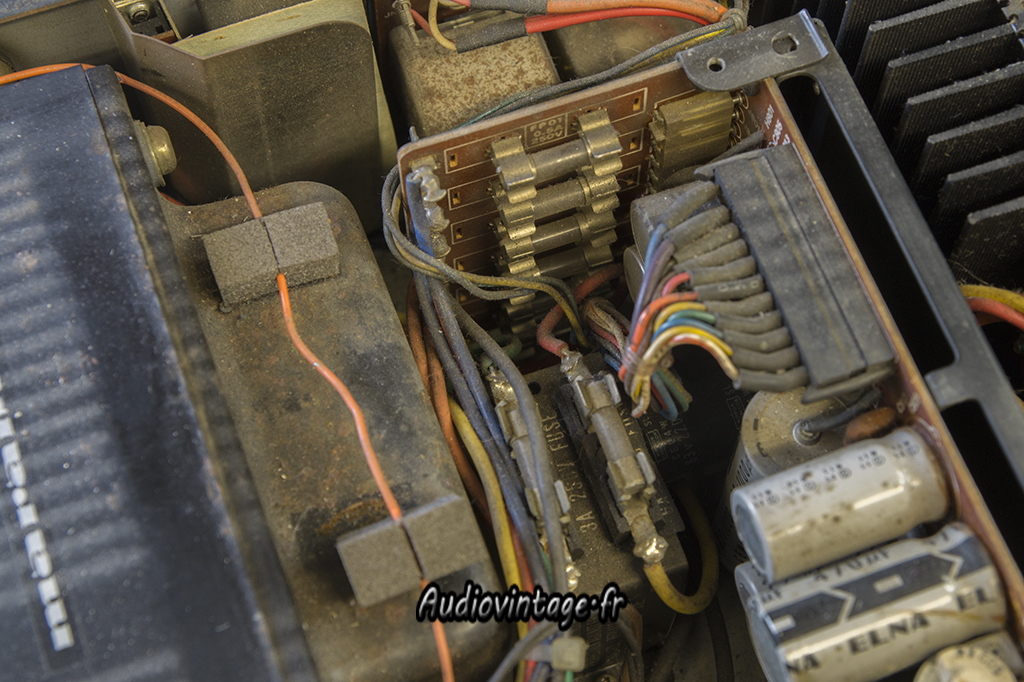

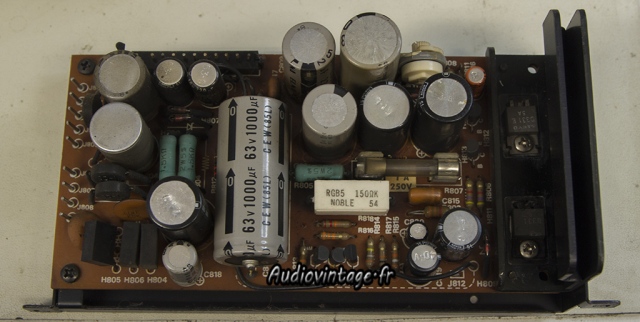

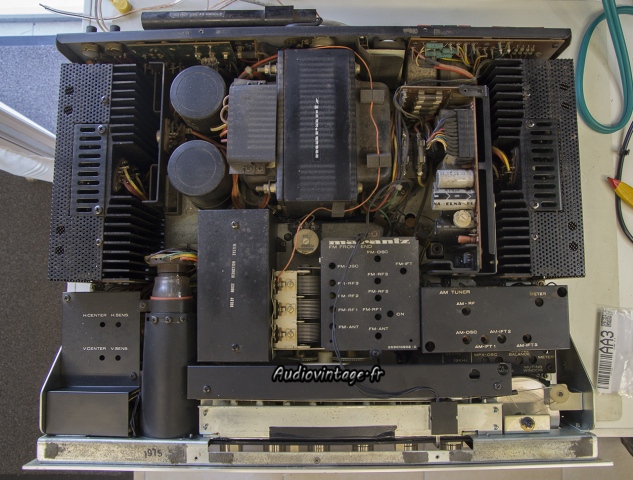

La section alimentation. Un transistor ainsi qu’une résistance ont été remplacés.
C’est un nid de composants en fin de vie, certains condensateurs étant déjà morts.

Marantz 4400
Réfection faite.

Marantz 4400
Je vais également réviser les deux cartes drivers (supportant chacune deux canaux vu que c’est un appareil quadriphonique).

Marantz 4400
Condensateurs chimiques et VD1212 ont été remplacés. Graisse thermique neuve également.
Les trimmers sont vérifiés. Ils sont en bon état et pourront donc être réglés sans risquer la panne.

Marantz 4400

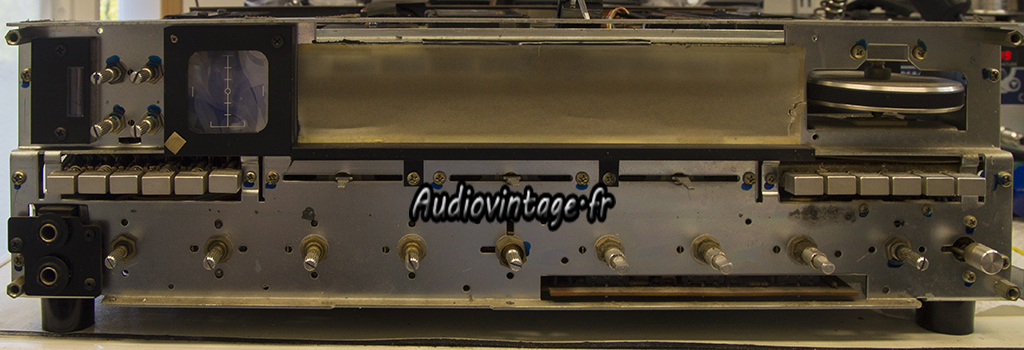

Pour accéder à l’éclairage du bandeau, le plus simple est de passer par l’avant. Il faut donc déposer la façade.
Les ampoules incorrectes et HS sont remplacées par des modèles identiques à la monte d’origine.

Le tuner FM est réaligné.
Désolé, pas de photos impressionnantes pour cette longue partie de l’intervention qui consiste à tourner des trucs et des machins dans tous les sens à l’aide d’outils en plastiques 🙂

Les réglages de bias et d’offset n’appellent pas de remarques particulières, vous pouvez consulter les articles concernant les autres 4400 reçus à l’atelier si vous voulez voir de quoi il s’agit.

Marantz 4400

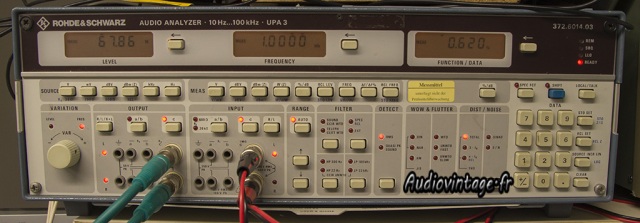

Passage au banc de mesure en mode quadri. Les quatre canaux sont testés deux par deux afin de s’assurer qu’ils sont tous opérationnels et que les mesures sont correctes.

Marantz 4400
Marantz 4400
Marantz 4400

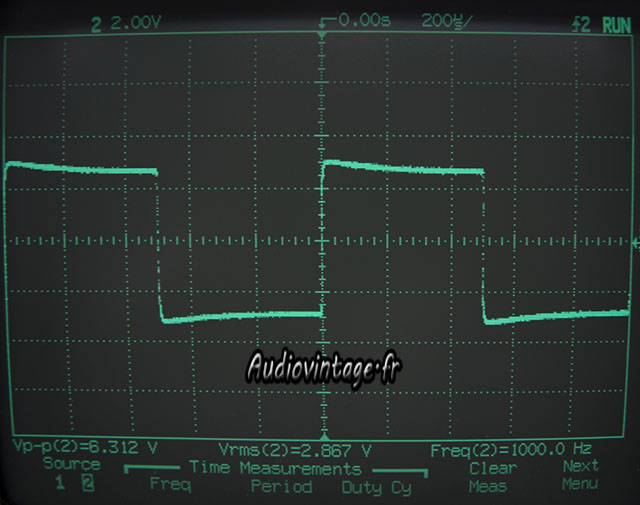

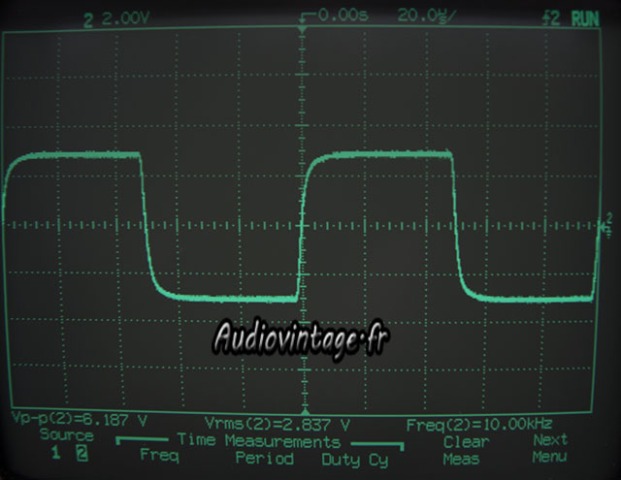

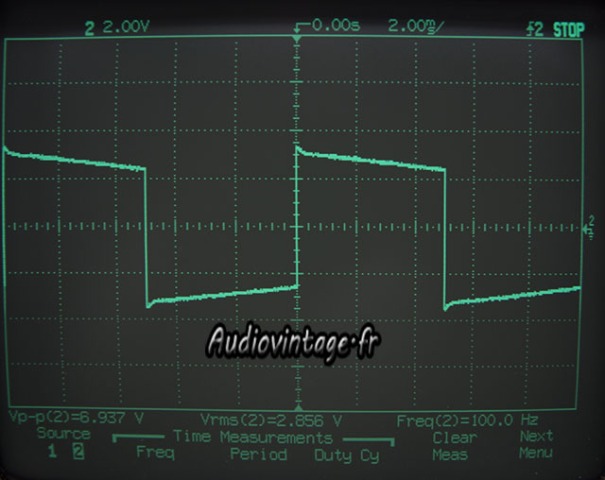

Signal carré à 100hz,1khz et 10khz.

Marantz 4400

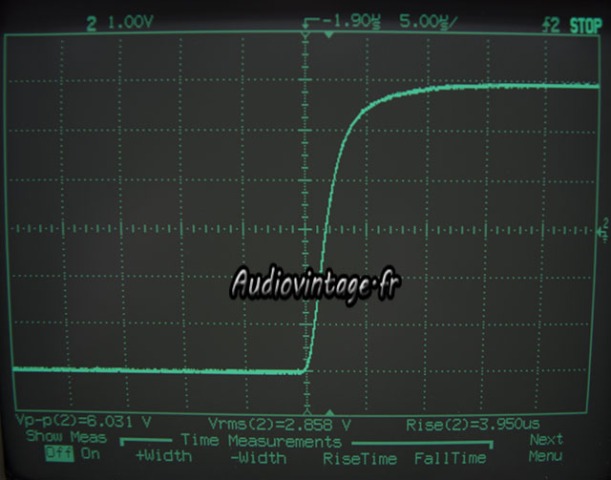

Temps de montée à 10khz.

Marantz 4400
Marantz 4400

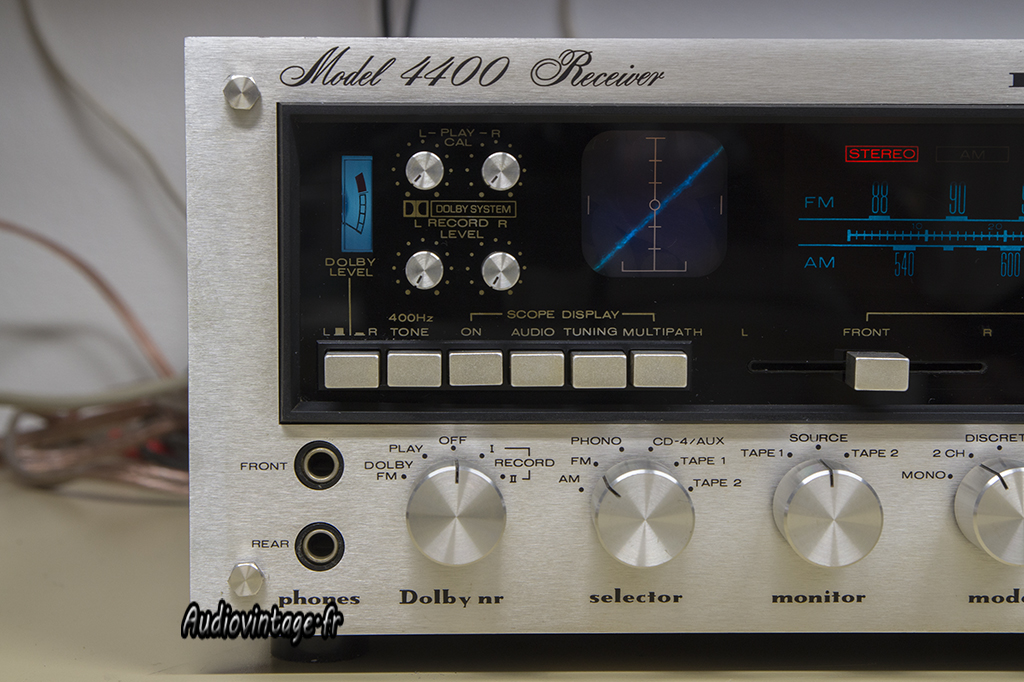

Détails.

Marantz 4400

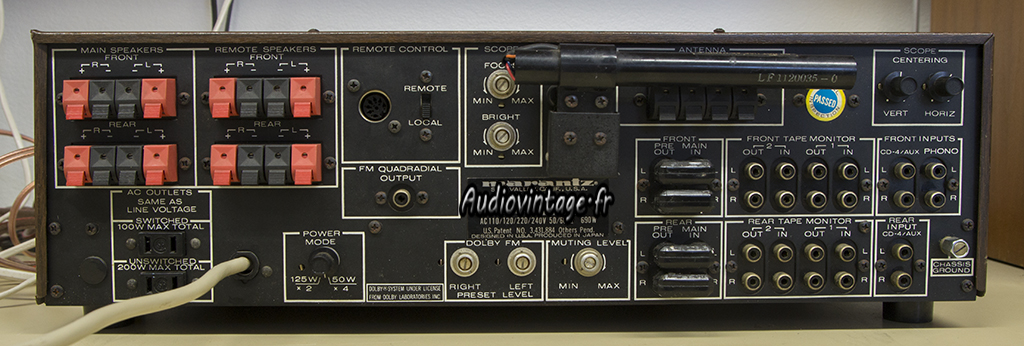

Connectique.
