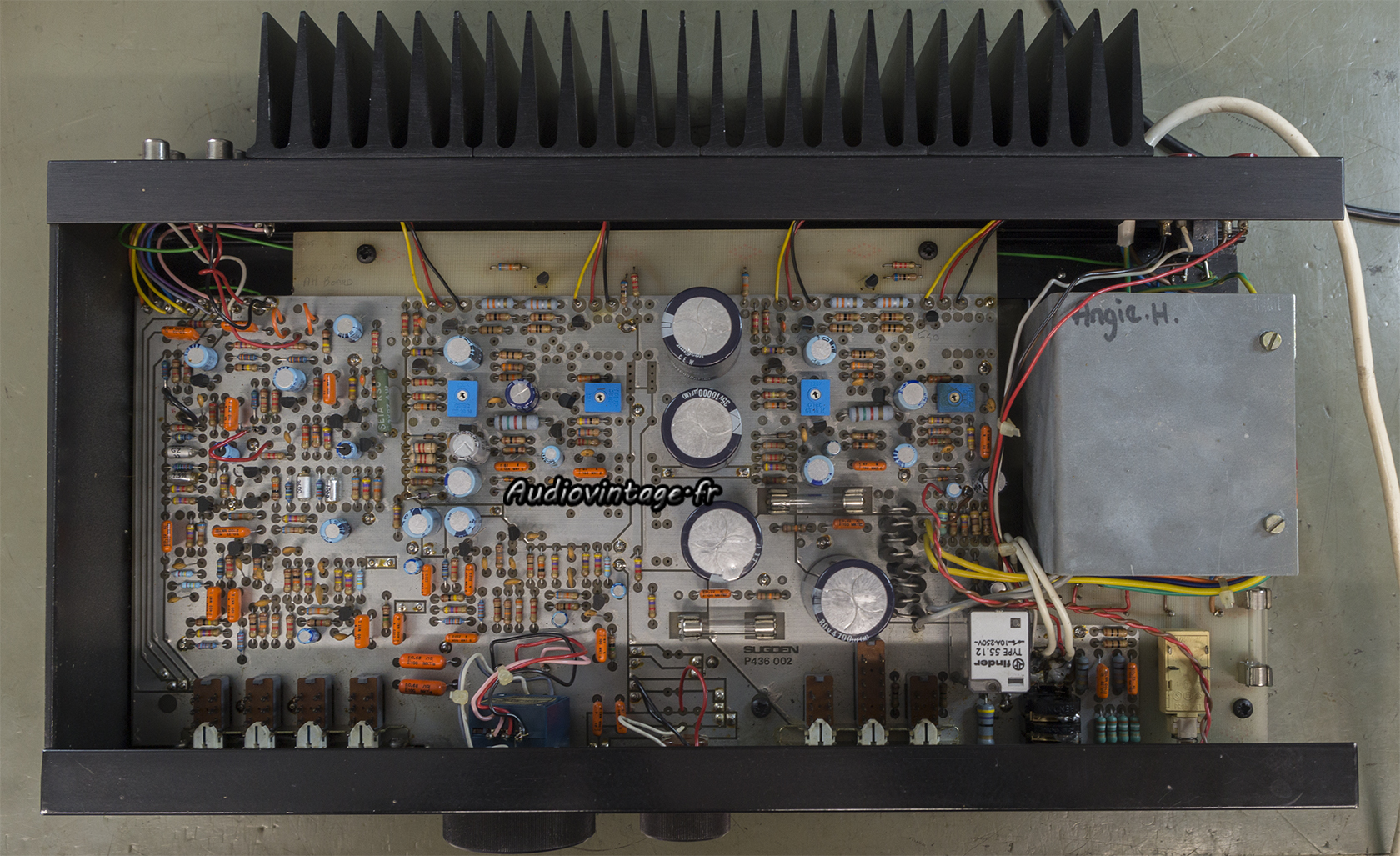

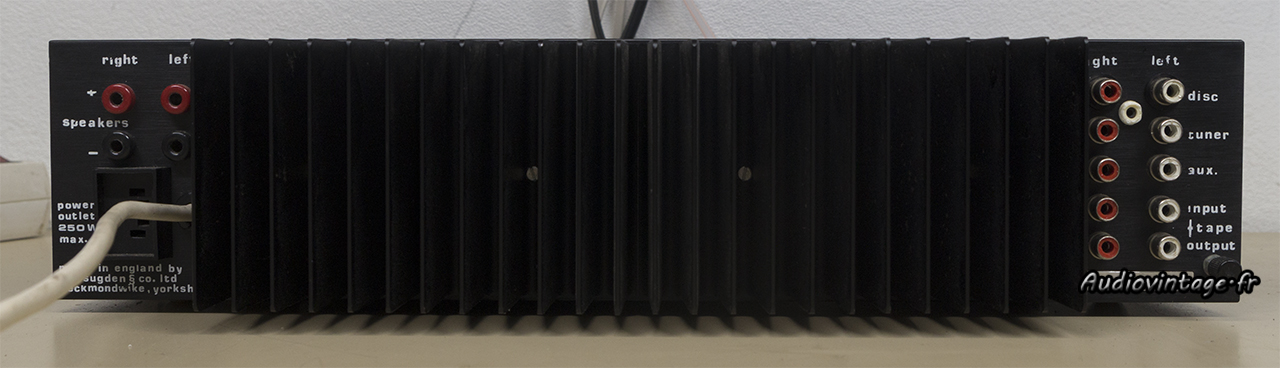

Toujours surprenant à l’écoute (enfin quand il fonctionne) malgré un assemblage et un design discutables, voici le second Sugden A28 de l’année pour une réparation et révision complète.
Cet amplificateur est en panne sur un canal (plus de son). Il a eu droit à une ou plusieurs interventions passées. Quelques condensateurs ont été remplacés (certains sont déjà bien usés), la fameuse Zener a été remplacée ainsi que sa résistance chutrice (pas les bonnes valeurs), l’insertion d’une prise casque ne coupe plus le son sur les enceintes (prise cassée et bricolée, non réparable ni remplaçable). Des pistes ont bien souffert sous le circuit, ce qui n’est pas étonnant, car on ne peut pas dire que celles-ci soient d’une qualité extraordinaire.
Pour finir, les courants de repos sont presque à 0, autrement dit, il ne chauffe plus et il ne sonne plus non plus…
La panne est rapidement identifiée. Un transistor HS. Son confrère sur le second canal est également remplacé par sécurité.

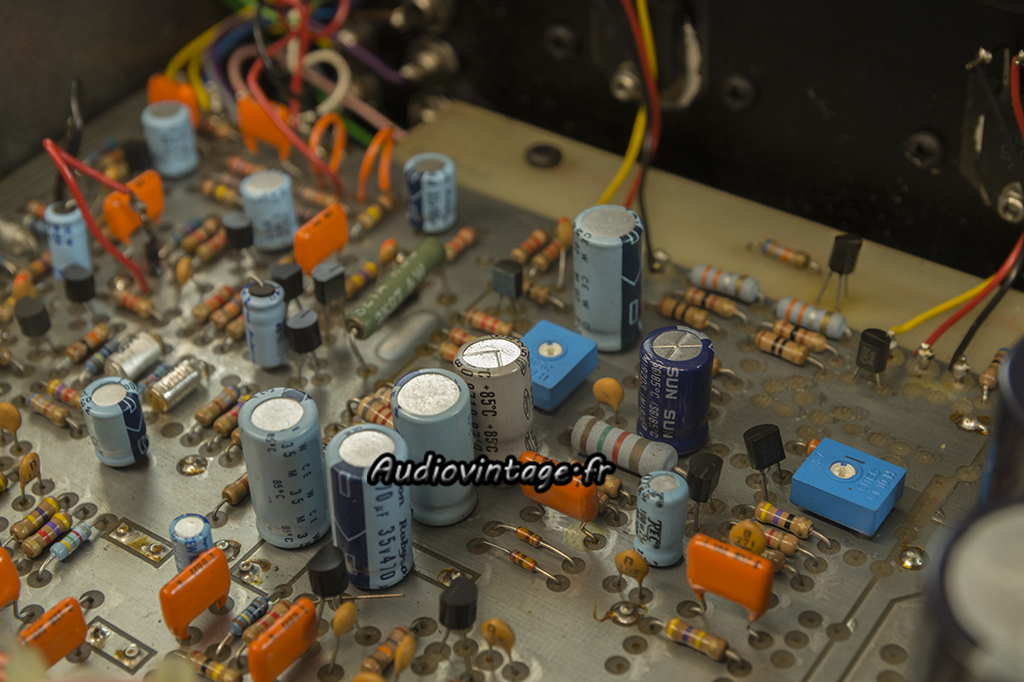

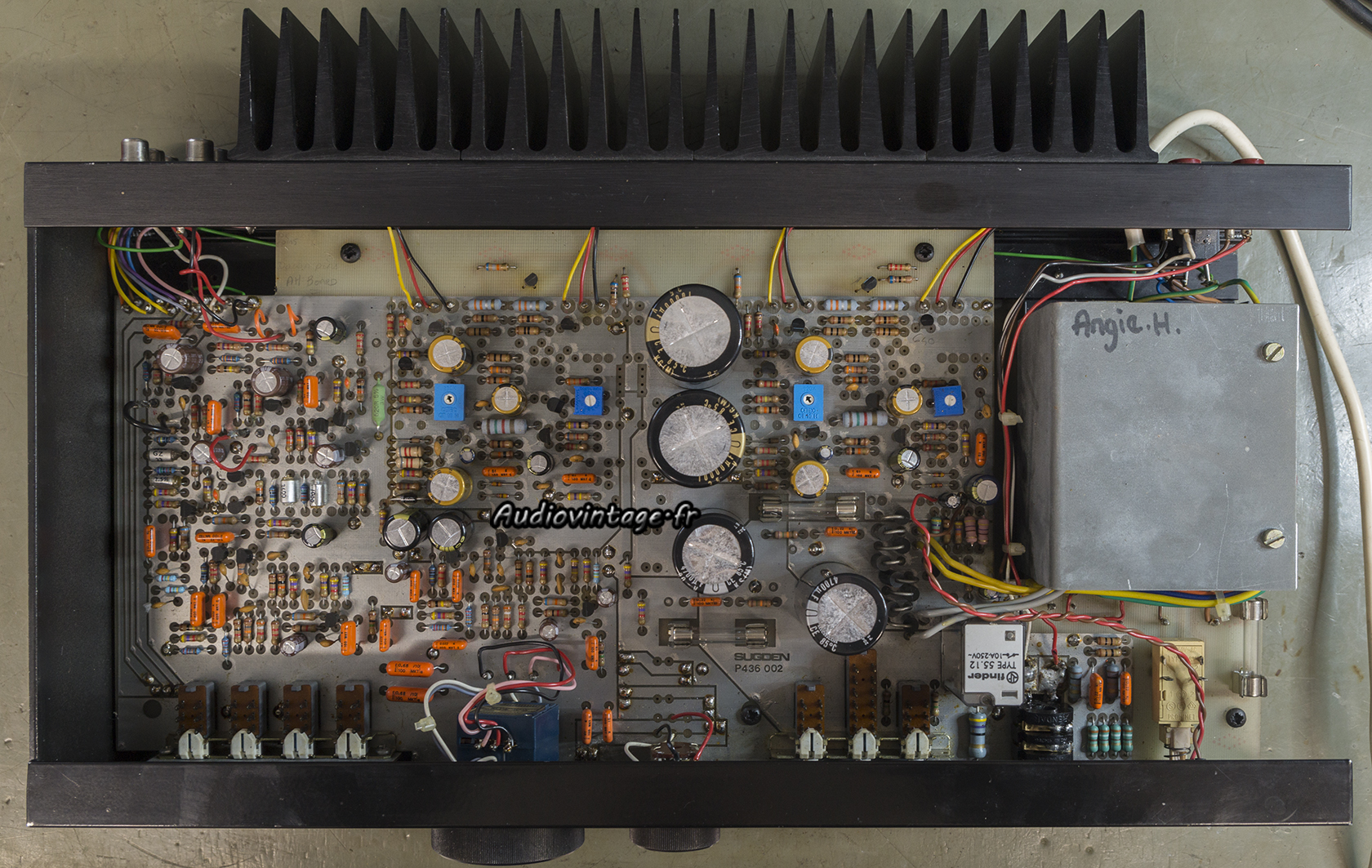

Tous les condensateurs chimiques partent à la retraite. La Zener et sa résistance sont remplacées, tout comme deux résistances et les deux ajustables de courant de repos.
Les réglages sont faits et désormais il chauffe comme doit chauffer un A28, c’est-à-dire beaucoup, conformément à la forte polarisation des transistors de puissances, même si ce n’est pas à proprement parlé un amplificateur en classe A.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x35w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

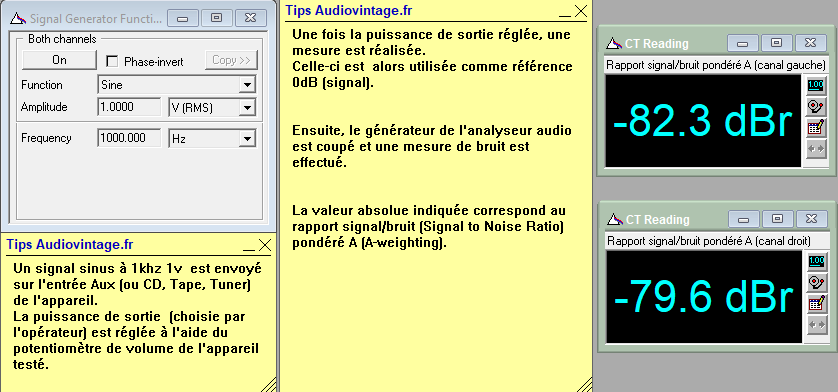

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

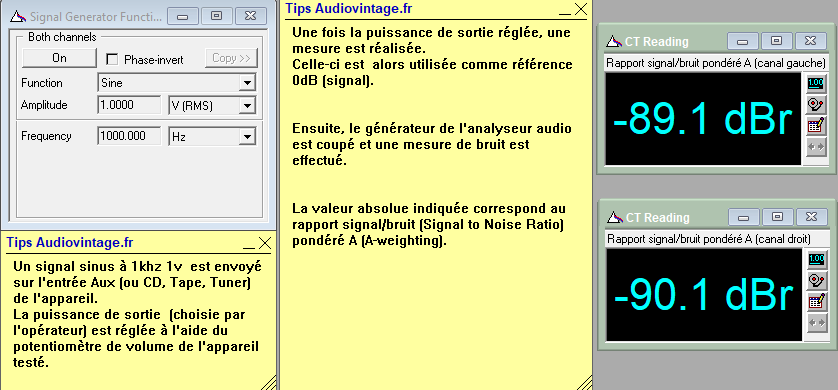

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
![Sugden A28 : distorsion-a-2x1w-sous-8-ohms-entree-phono](https://www.audiovintage.fr/wp-content/gallery/sugden-a28-7/thumbs/thumbs_distorsion-a-2x1w-sous-8-ohms-entree-phono.png)
Distorsion à 2x1w sous 8 ohms, entrée phono.

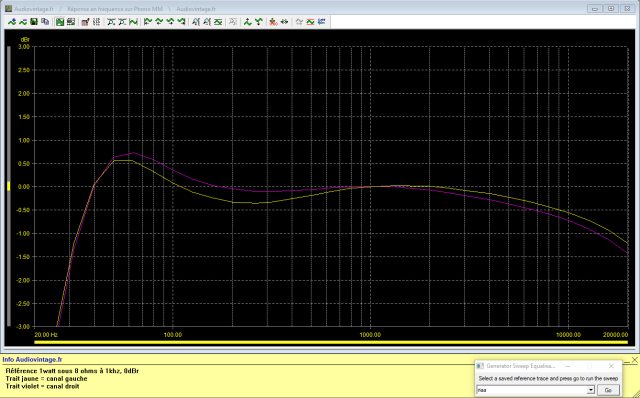

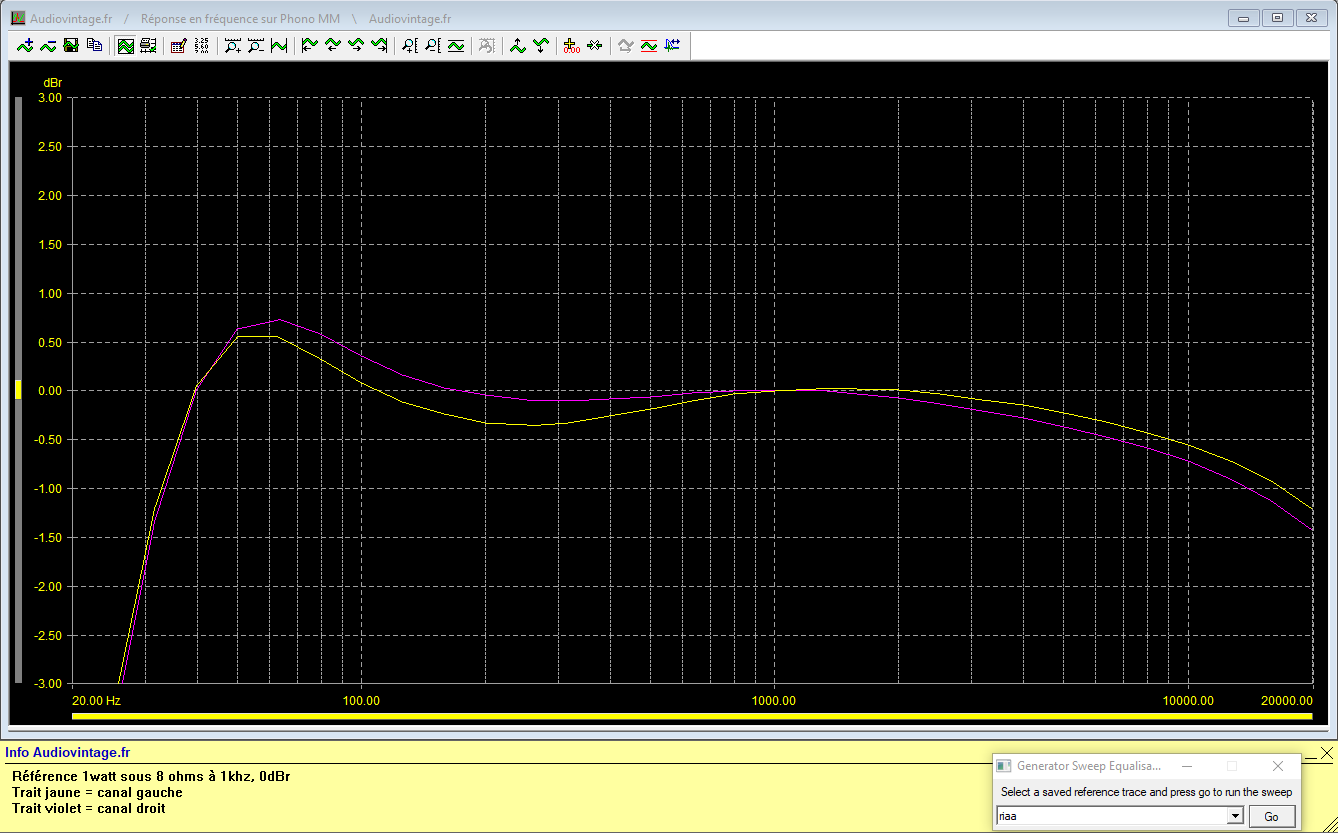

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

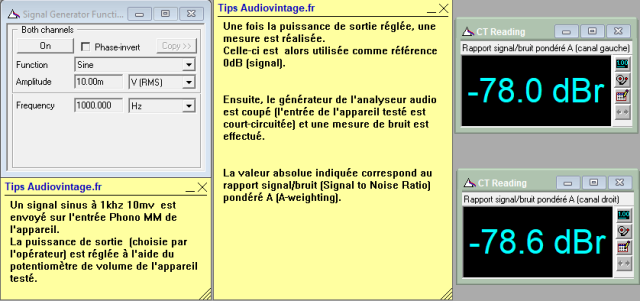

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

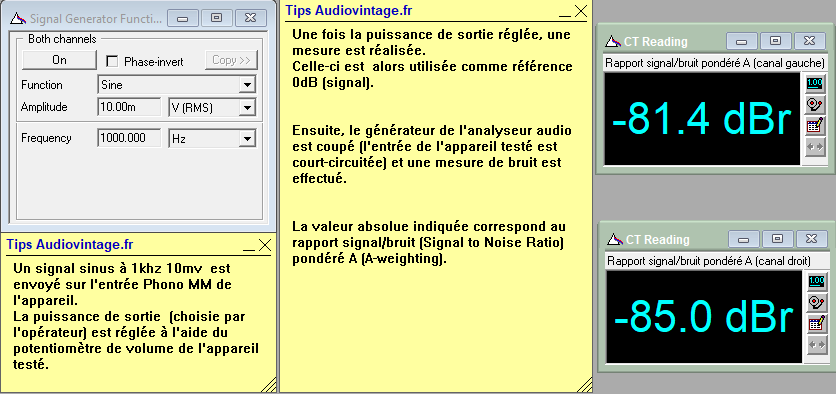

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

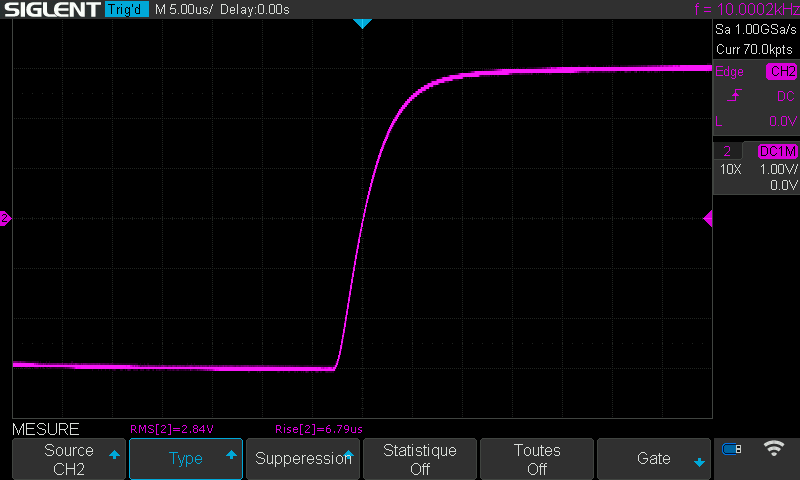

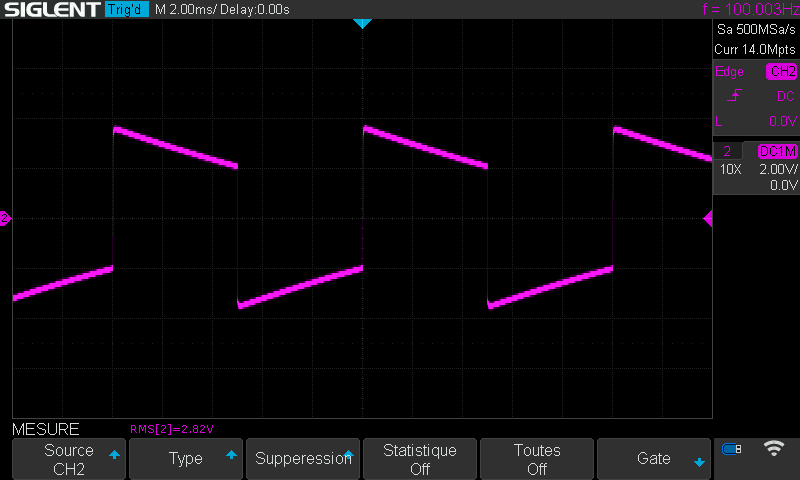

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
