Scott A 436

Scott A 436 : il n'est pas connu celui-là ?
Cette fois, je m’occupe d’un amplificateur intégré très connu des années 70, un Scott A 436 bien mal en point !

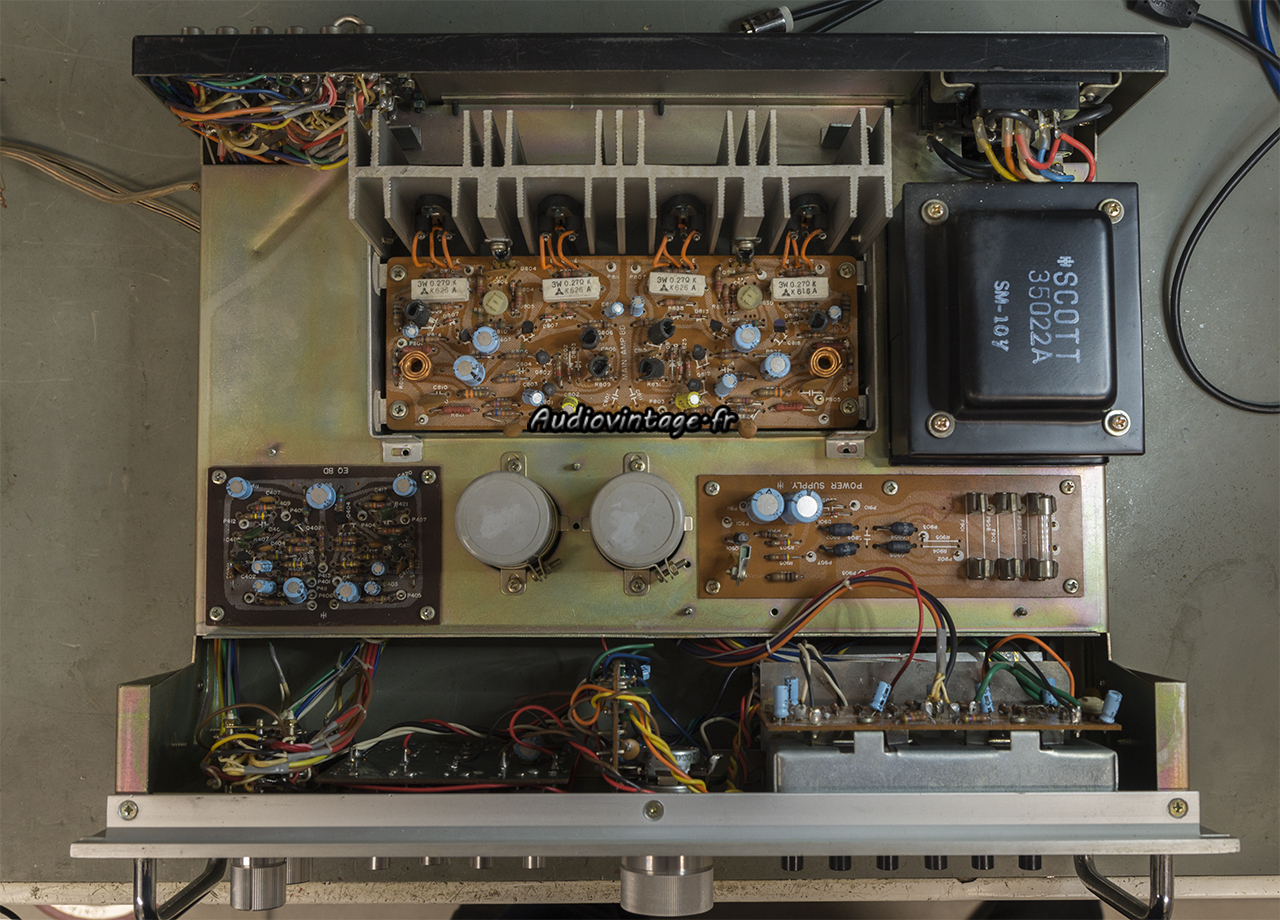

Scott A 436 : à son arrivée.
Il est en panne, deux fusible ont lâchés et pour cause, le canal gauche à bien souffert.

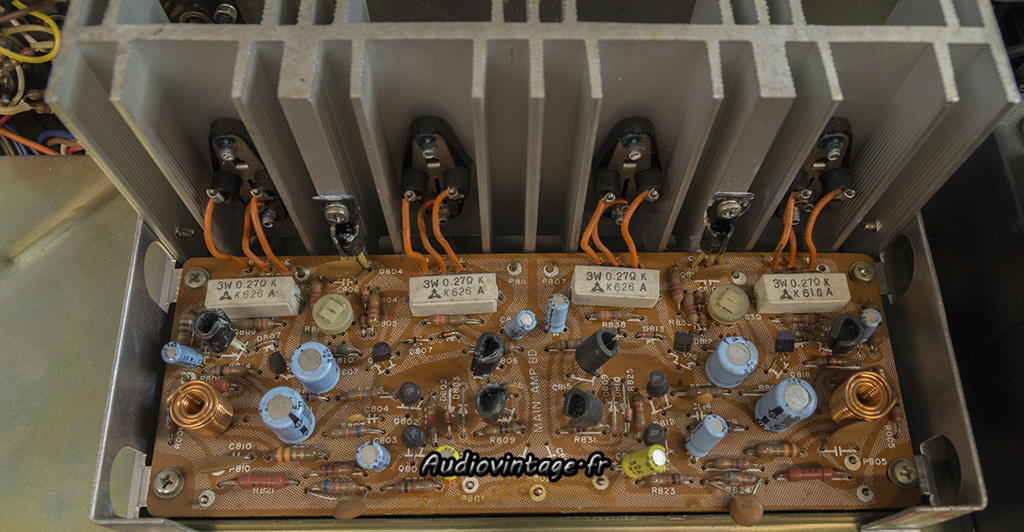

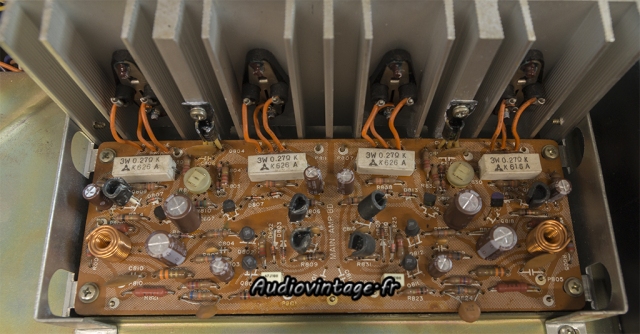

Scott A 436 : rien de visible et pourtant..
Le circuit d’amplification. Il parait bien comme cela, pas un composant noirci, aucune trace de quoi que ce soit. Pourtant, il ne reste que deux transistors fonctionnels sur le canal gauche, tous les autres (y compris les transistors de puissances) sont HS, ainsi que certaines diodes.

Scott A 436 : circuit réparé et révisé.
Transistors et diodes HS sont remplacés, les petits radiateurs sont remontés comme à l’origine.
Les transistors de puissances sont neufs à gauche, mais tous reçoivent de la graisse fraiche et sont montés sur des micas d’isolation neufs.
Enfin, les condensateurs chimiques sont changés.

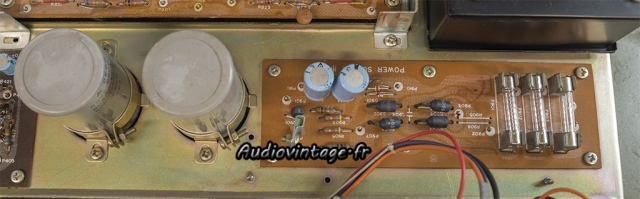

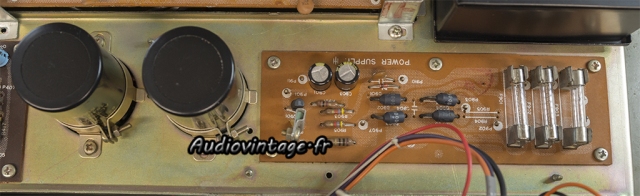

Scott A 436 : alimentation à revoir.
L’alimentation.

Scott A 436 : alimentation revue.
Condensateurs chimiques neufs, y compris les « canettes ».

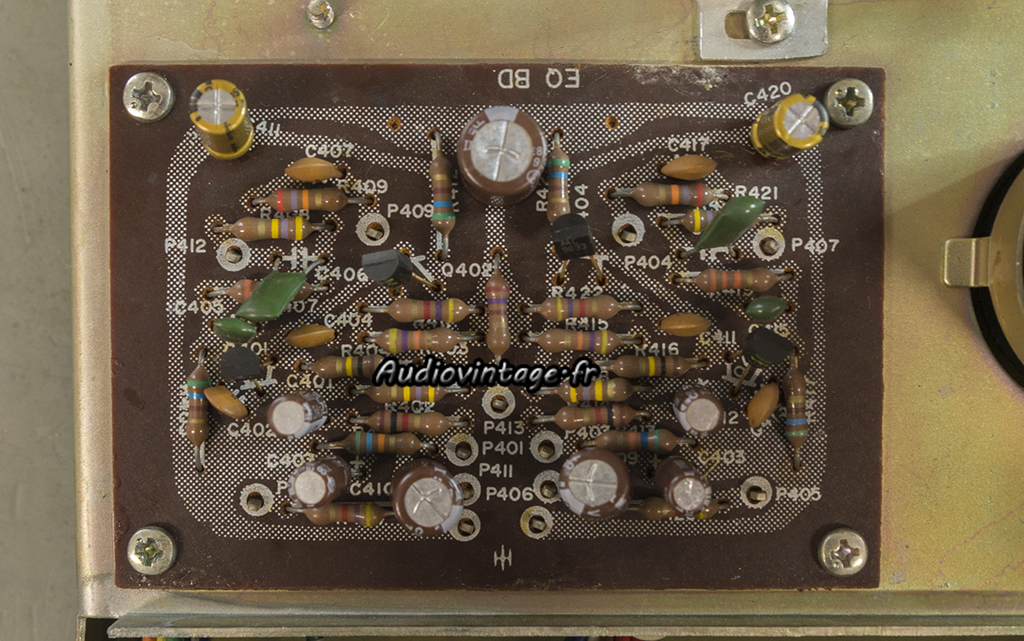

Scott A 436 : phono à revoir.
Le circuit phono.

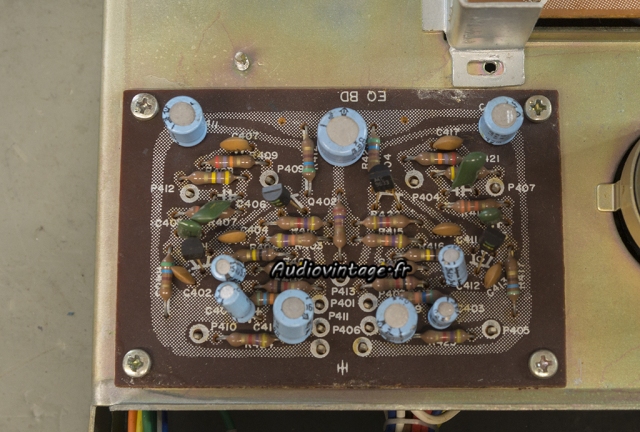

Scott A 436 : phono révisé.
Condensateurs neufs ici aussi.

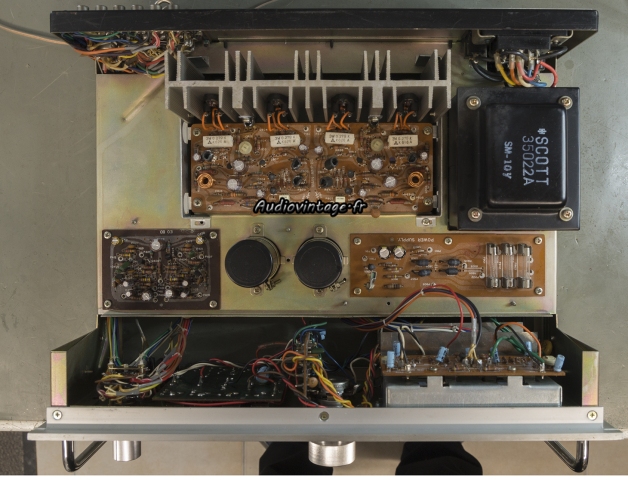

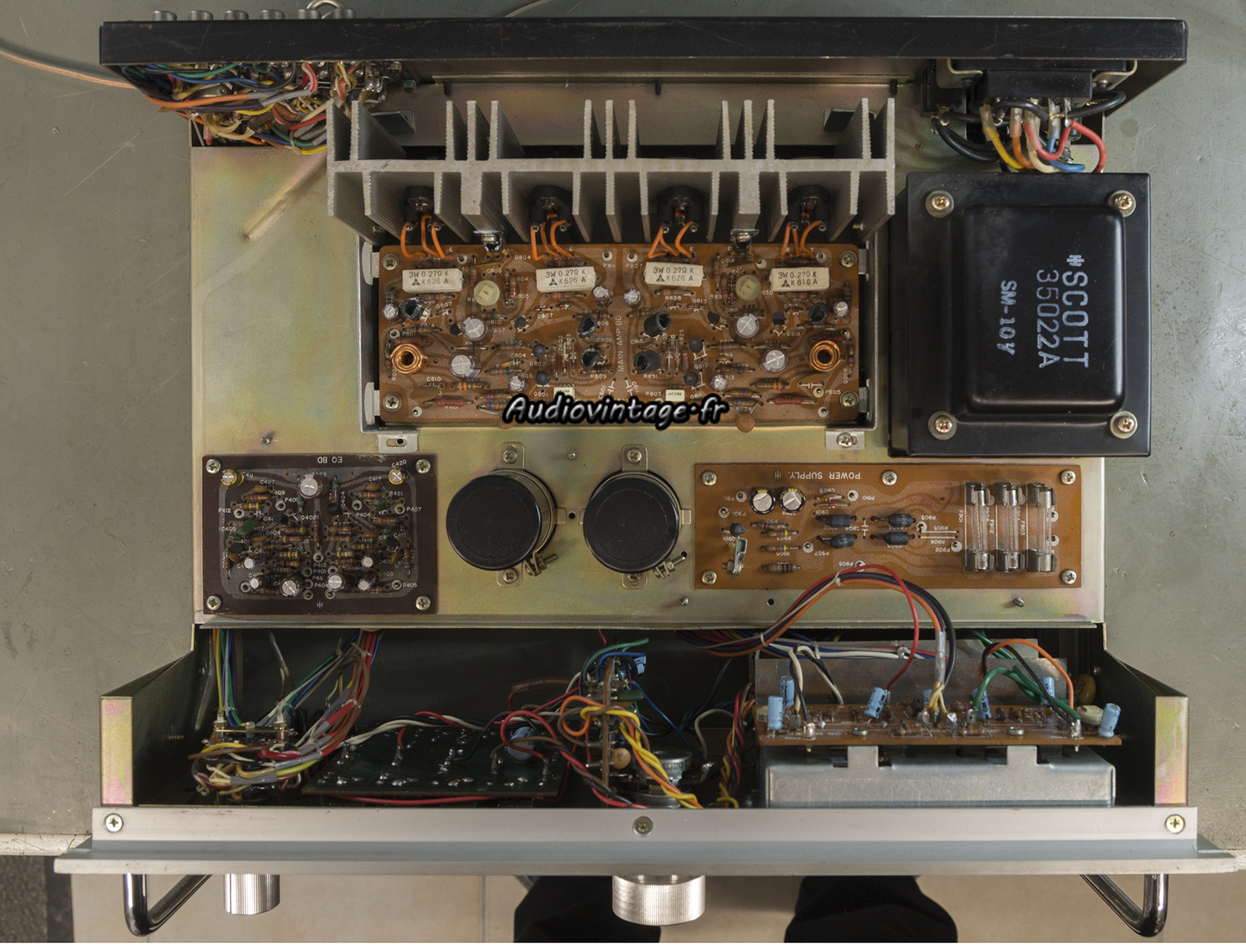

Scott A 436 : terminé.
Les autres circuits ne sont pas revus. L’appareil est réglé, les commandes nettoyées, les courant de repos réglés, et enfin les ampoules derrière les vumètres sont remplacées.

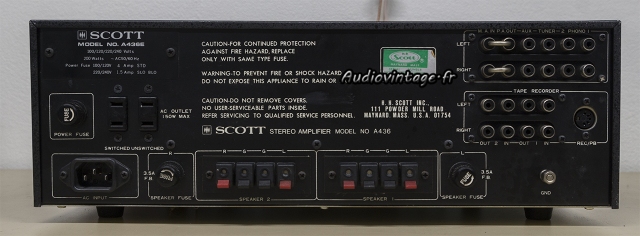

Scott A 436 : connectique.
Connectique.

Les lecteurs assidus remarqueront qu’il manque quelques mesures, perdues lors d’une mauvaise manipulation de ma part.

Les mesures sur entrée Aux :

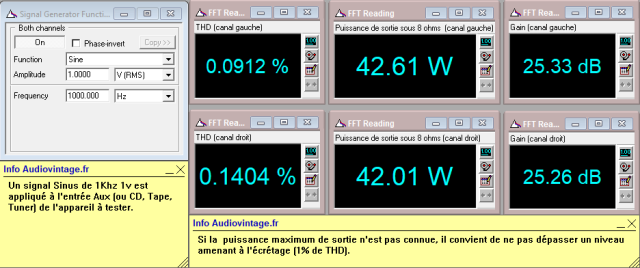

Scott A 436 : distorsion-a-2x42w-sous-8-ohms-entree-aux
Distorsion à 2x42w sous 8 ohms, entrée aux.

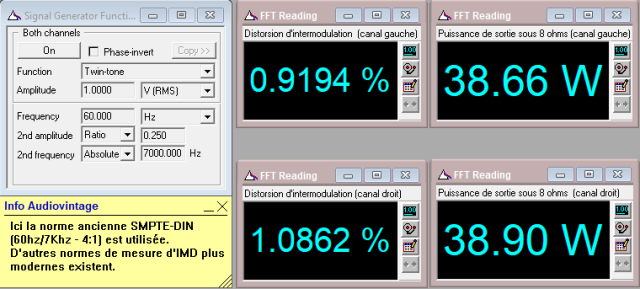

Scott A 436 : puissance-de-sortie-a-lecretage-en-IMD
Puissance de sortie sous 8ohms à l’écrêtage en IMD, entrée aux.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

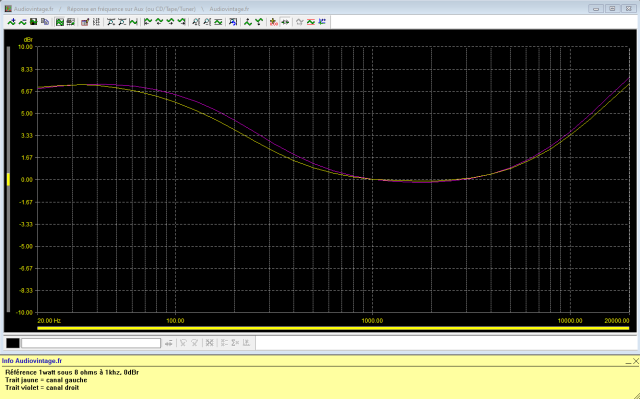

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-filtres-low-et-high-actives
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

Scott A 436 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Scott A 436 : rapport-signal-bruit-a-2x42w-sous-8-ohms-entree-aux
Rapport signal bruit à 2x42w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

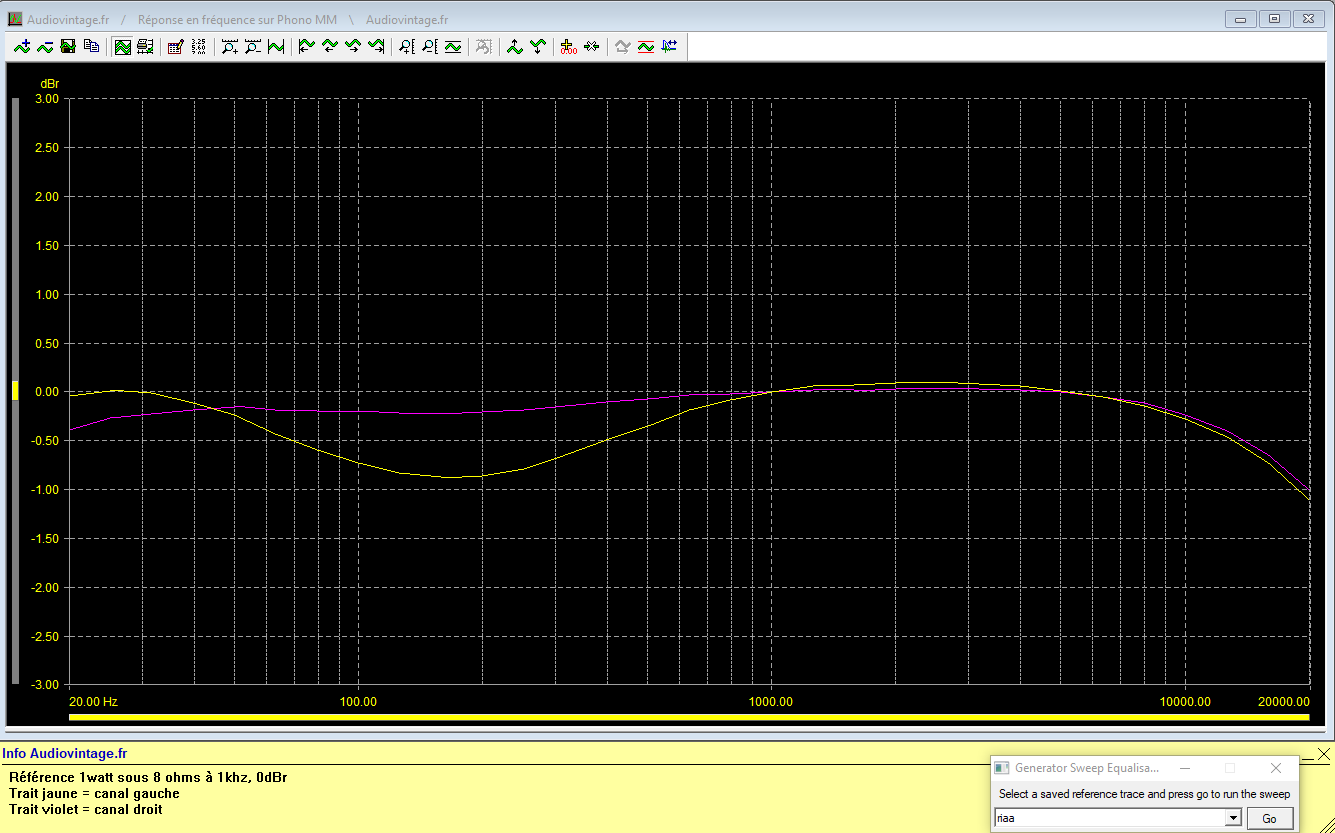

Scott A 436 : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

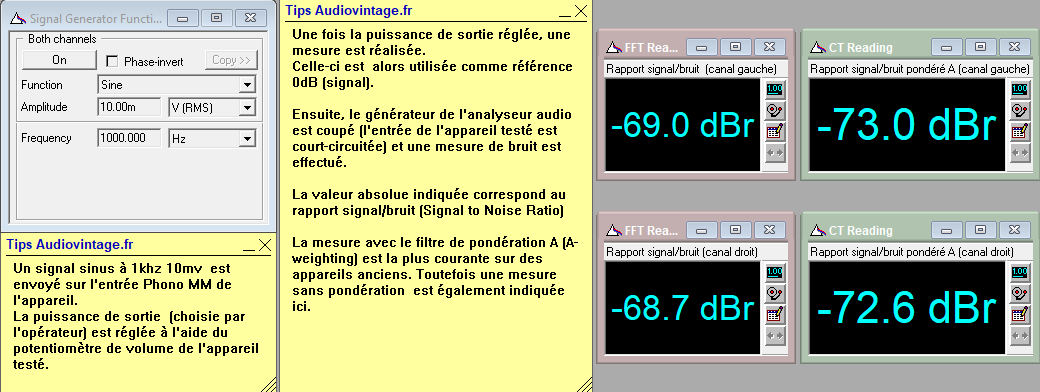

Scott A 436 : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Scott A 436 : rapport-signal-bruit-a-2x42w-sous-8-ohms-entree-phono
Rapport signal bruit à 2x42w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

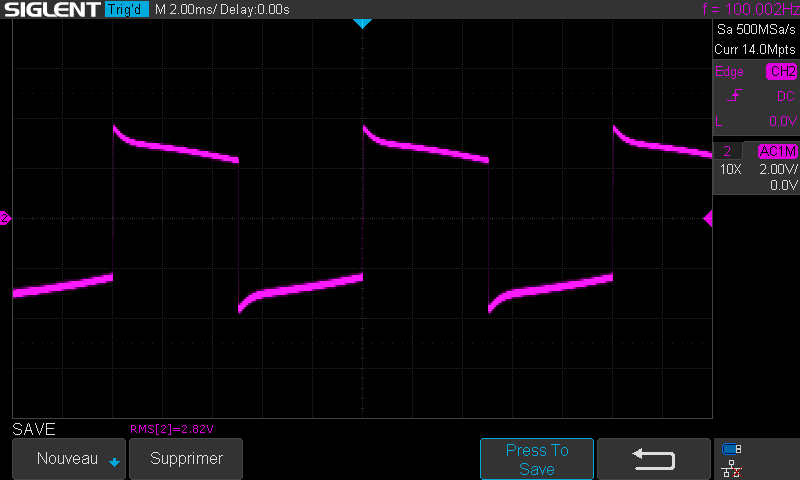

Scott A 436 : signal-carre-a-100hz
Scott A 436 : signal-carre-a-1khz
Scott A 436 : signal-carre-a-10khz

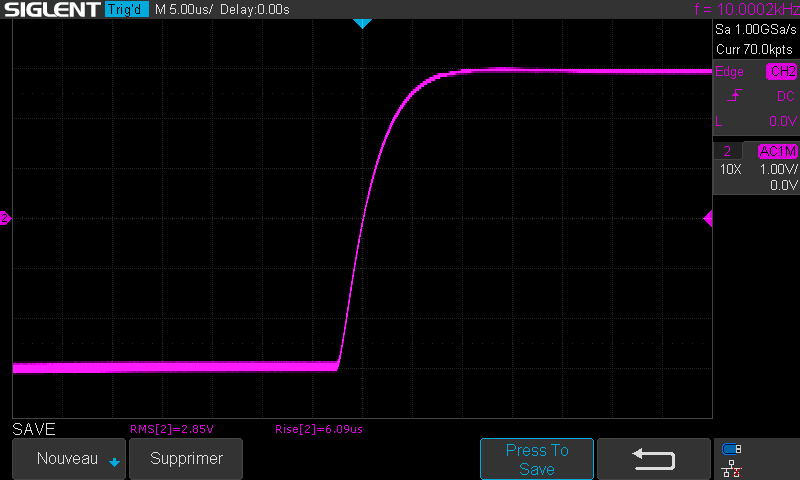

Scott A 436 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.

Et si vous faisiez réparer et/ou réviser votre Scott ?
Audiovintage : réparation et révision de vos appareils !

Cet article a 5 commentaires

  1. Martine BAYONA

    Merci bcp « docteur » on se régale à l écoute.
    Nous ne regrettons les nombreux km que nous avons fait pour la réparation.
    Notre BB vintage est tout beau …et les sons très ronds…
    A tous n’ hésitez pas si votre hifi vintage est un peu malade le « Docteur » leur redonne un second souffle…
    Martine et Didier

  2. Avatar photo
    Audiovintage

    Merci à vous deux pour votre confiance et votre sympathique commentaire 🙂
    Thierry.

  3. pascal TOYER

    Bonjour, j ai le même ampli à faire rajeunir, pouvez vous M indiquer le prix de la remise en forme ?

  4. Avatar photo
    Audiovintage

    Bonjour, hélas non ! je pourrais avoir 10 Scott A436 à réviser et proposer 10 devis différents. Tout dépend de l’état de votre exemplaire, que ce soit les soucis constatés ou ceux qui sont « cachés ».
    Il me faut votre Scott en main un bon moment pour en faire un diagnostique complet et vous proposer ensuite un devis (gratuit).

    Cordialement, Thierry.

  5. Flo

    Bonjour, je suis entrain de changer les condensateurs sur le même modèle. J’ai eu une petite surprise, les deux condensateurs aux extrême gauche et droite du circuit d’amplification ont une polarité « inversé » contrairement au reste de la carte qui est relativement « symétrique ». C’est évidemment le bon montage qu’il y avait d’origine et que j’ai également validé avec le manuel mais ce n’était pas ce qui était imprimé sur la carte qui indiquait le positif coté dissipateur pour les deux condensateurs…
    Bien faire une photo avant de ce lancer !
    Cordialement
