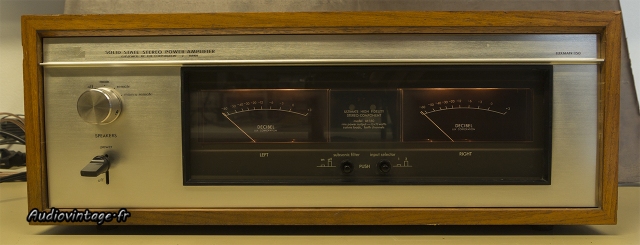

Accompagnant le préampli CL-350, voici le M-150 (qui deviendra ensuite le M-1500 sans modification connue).
Ce bloc de puissance Stéréo Luxman a également besoin d’une bonne révision pour ses 44 ans.

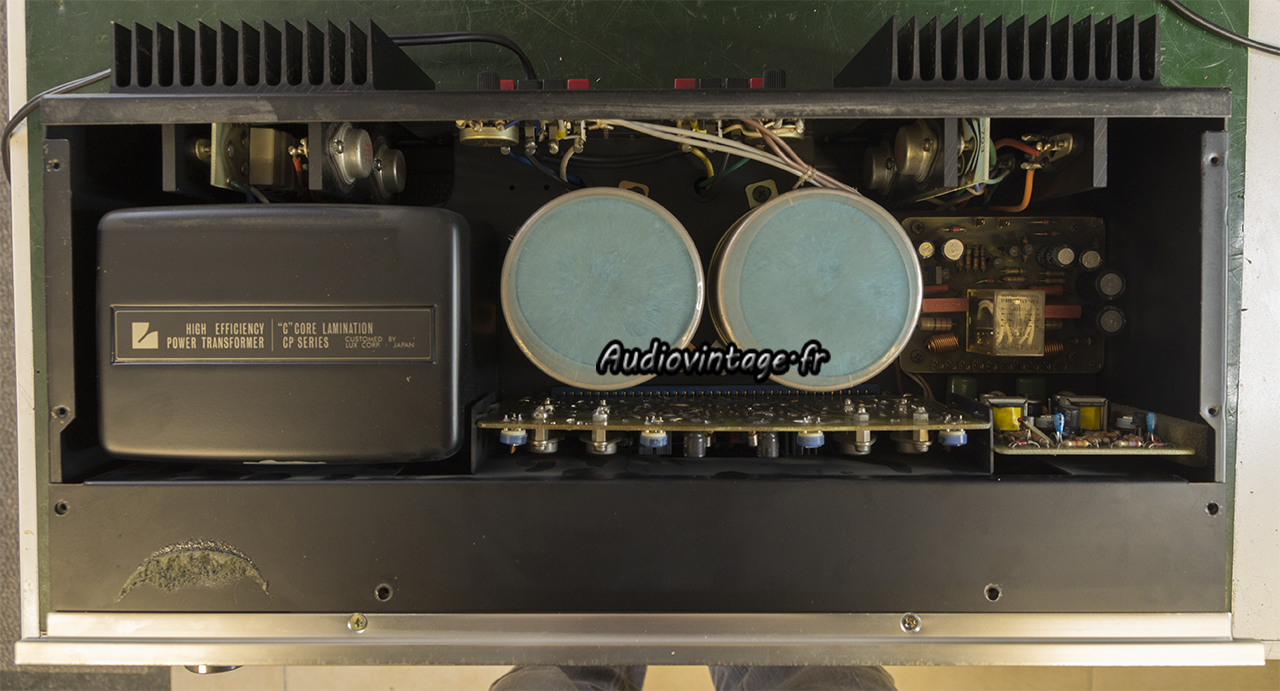

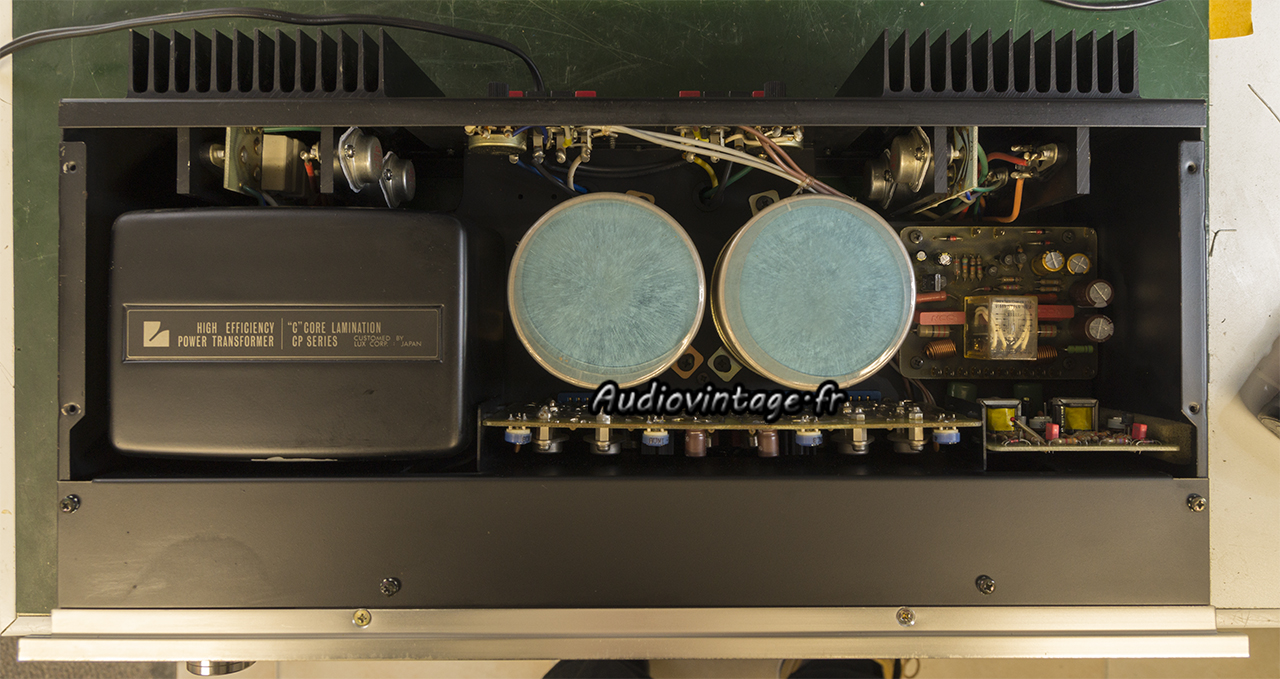

De même provenance que le préamplificateur, il est également dans un superbe état.

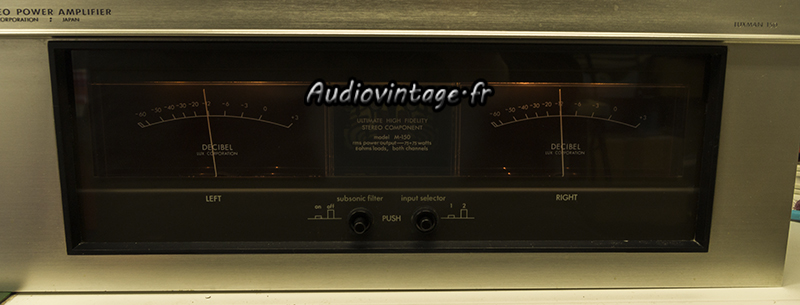

Il fonctionne, mais présente au premier abord quelques défauts de contacts, que ce soit dans les potentiomètres de gain à l’arrière ou les deux sélecteurs en face avant. Enfin, deux des quatre ampoules des vumètres sont HS.
Le circuit des vumètres, très joliment fabriqué.
Les condensateurs chimiques sont remplacés. Les vumètres seront calibrés à la fin de l’intervention.

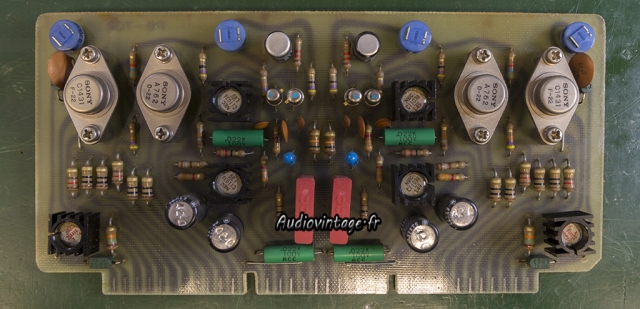

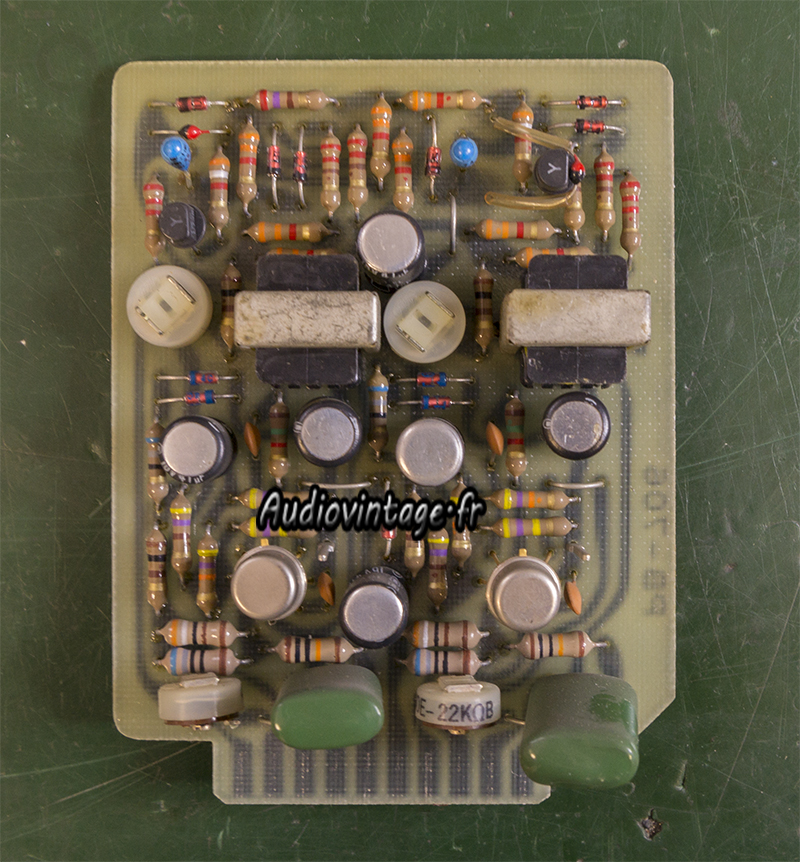

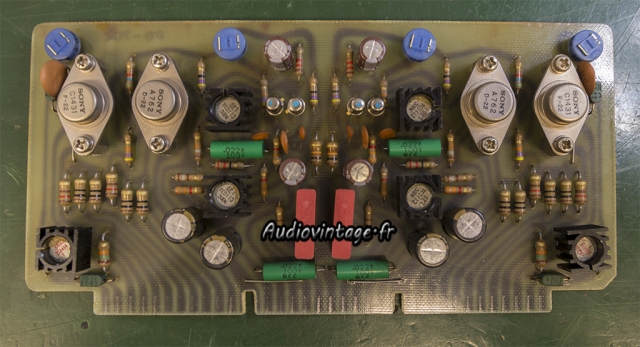

Le circuit d’amplification.
Condensateurs chimiques remplacés. A noter les résistances ajustables de courant de repos et d’offset.

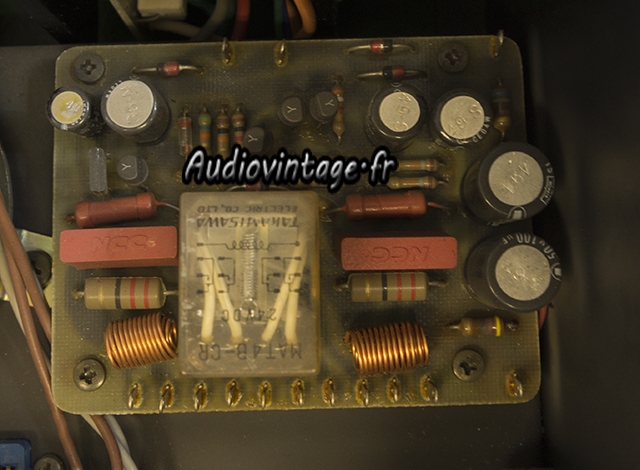

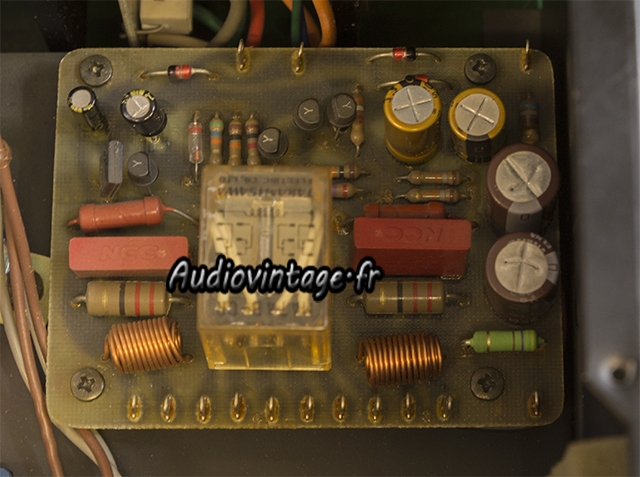

Le circuit de protection.

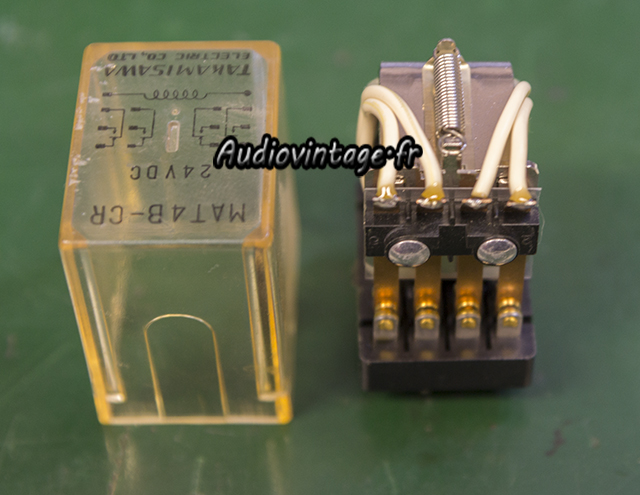

Démontage du relais puis nettoyage.
Condensateurs neufs en place.

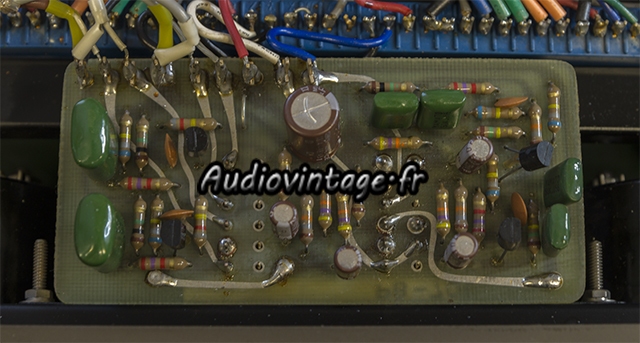

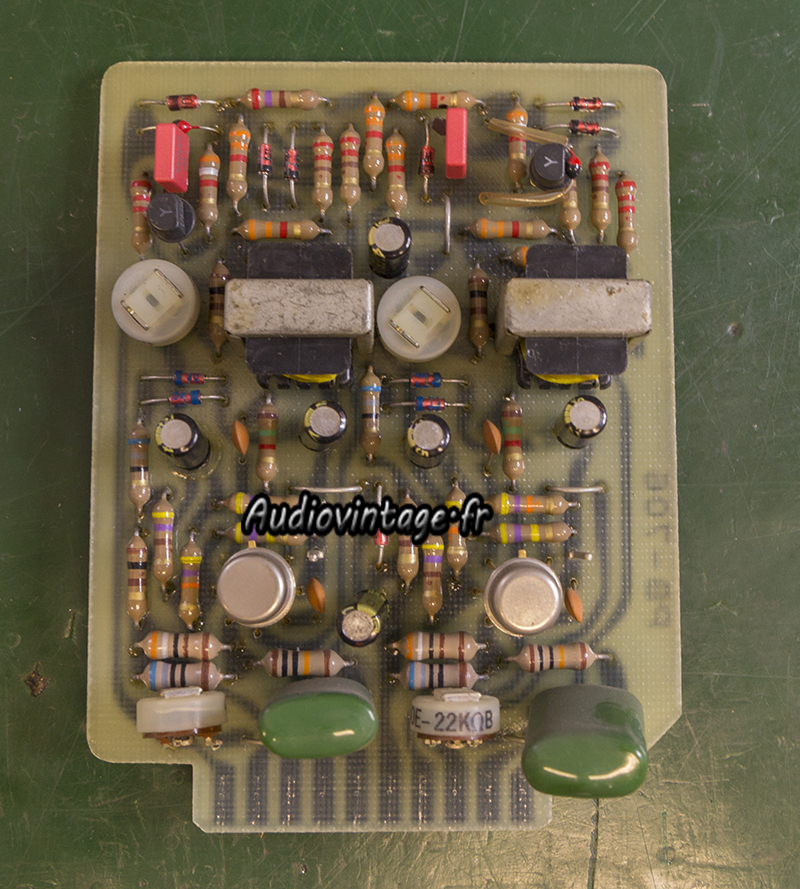

Le circuit subsonic et « entrée ».

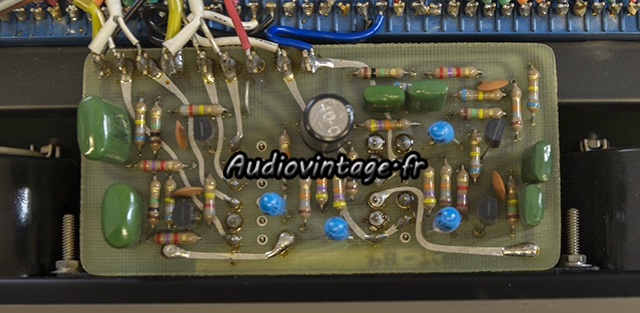

Condensateurs neufs ici aussi.

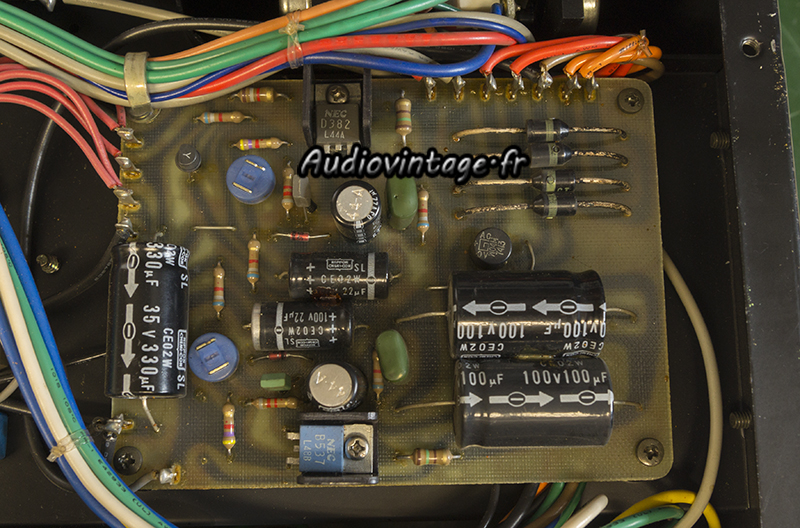

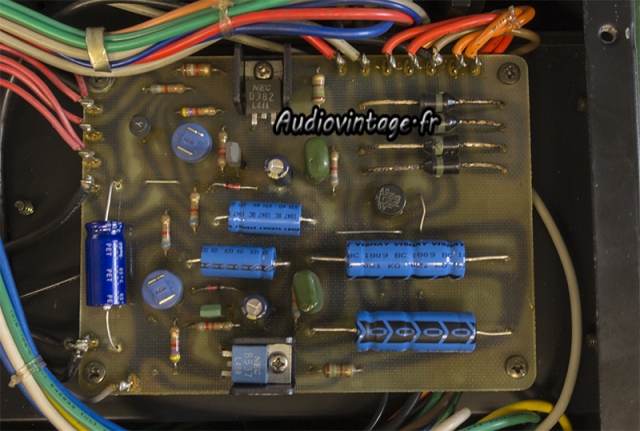

Le circuit d’alimentation et ses deux résistances ajustables de tensions positive et négative.
Condensateurs neufs.

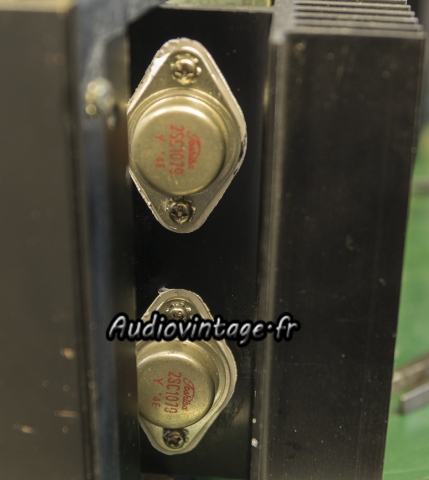

Les transistors de puissance reçoivent de la graisse fraiche et des micas neufs.
Les commandes sont soigneusement nettoyées. Les tensions d’alim, les courants de repos et les offsets sont ajustés.
Toutes les ampoules derrières les vumètres sont remplacées, puis étalonnage de ceux-ci.
Distorsion à puissance nominale sous 8 ohms.
Réponse en fréquence sous 8 ohms (1w à 1khz).
Les deux courbes du haut avec le filtre subsonic inactif, les deux courbes du bas avec ce même filtre en route.
Rapport signal bruit sous 8 ohms (60w à 1khz) pondération A.

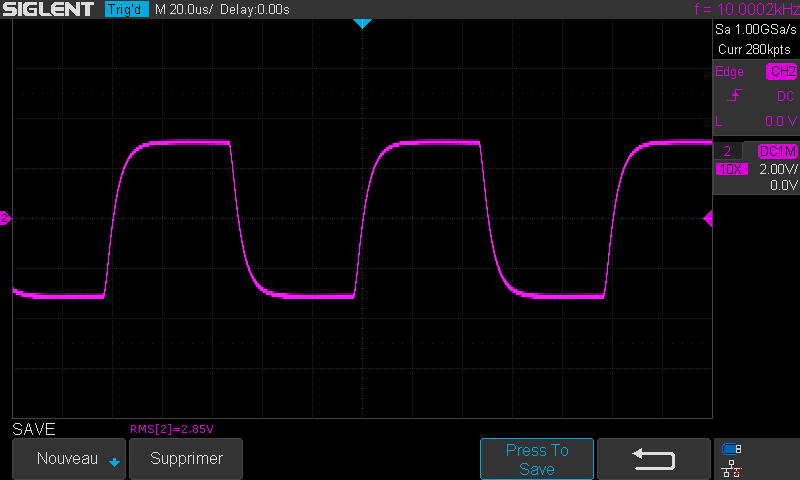

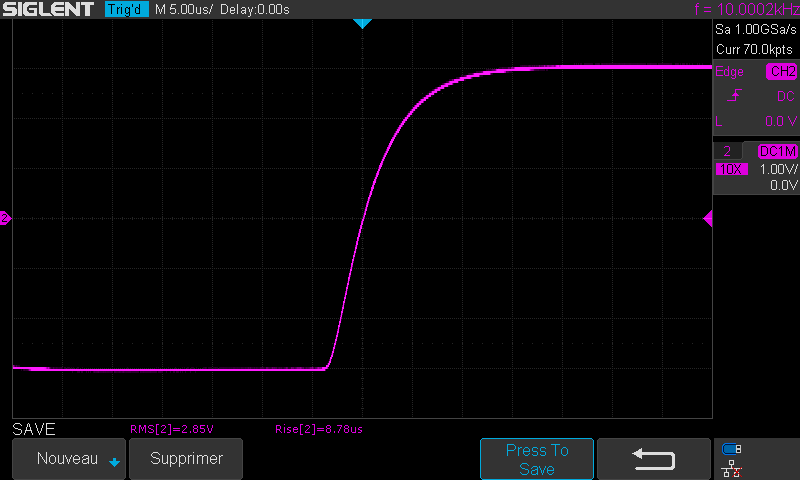

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. Tout ça à environ 1w en sortie sous 8 ohms.

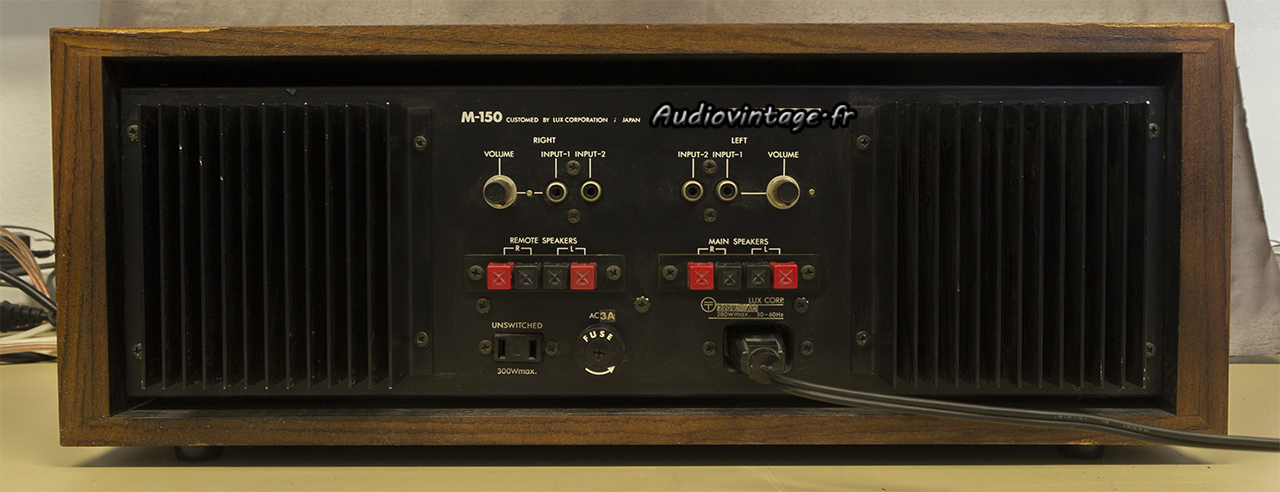

Connectique.

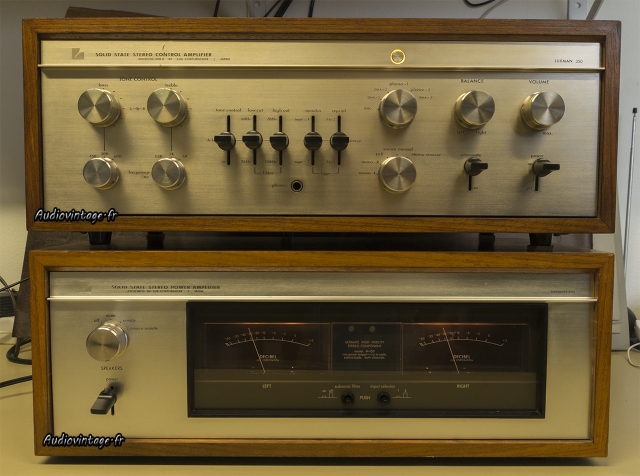

Un duo volumineux 🙂
