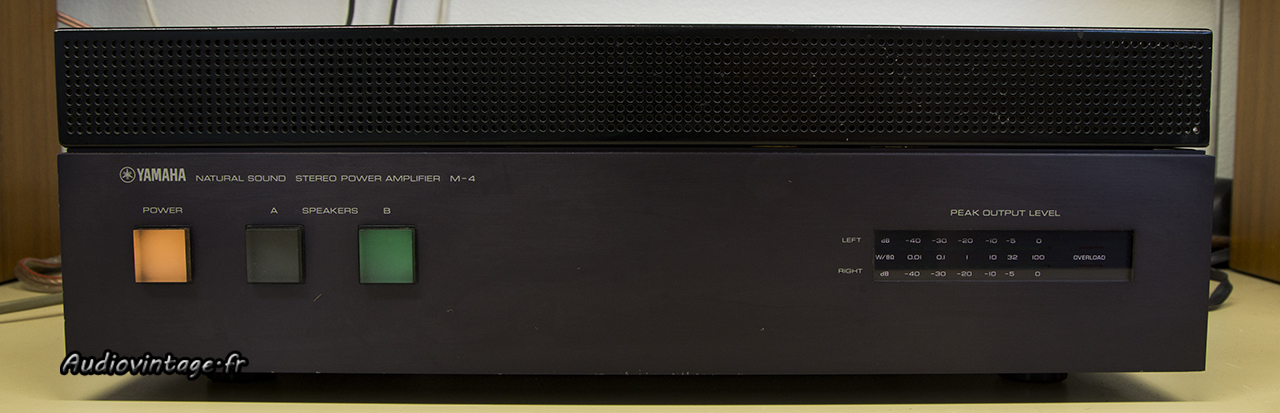

Révision pour un « petit » M-4 Yamaha.

Yamaha M-4
Son propriétaire me l’a fait parvenir avec quelques soucis : un canal ne fonctionnant pas, un bornier banane (non d’origine) cassé et des loupiottes de façade bien faiblardes.

Un premier essai donne du son sur les deux canaux, tant mieux !

Yamaha M-4

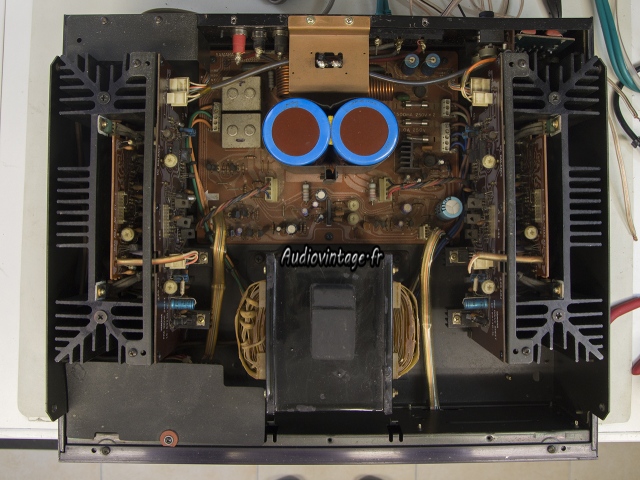

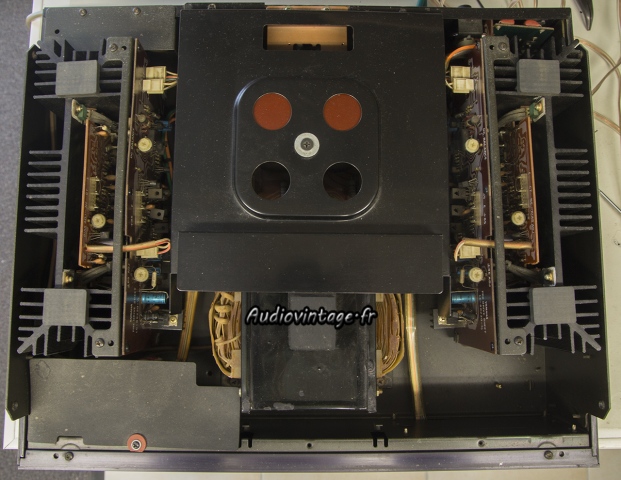

Sous le capot, je constate qu’il a déjà subit une ou plusieurs interventions. Des condensateurs chimiques ont été remplacés, parfois par des valeurs différentes de ce que l’on devrait y trouver.
Les deux grosses « canettes » qui ont remplacées les originales sont de bonne qualité et en pleine forme, encore un bon point.

Yamaha M-4
Démontage du canal droit.

Yamaha M-4

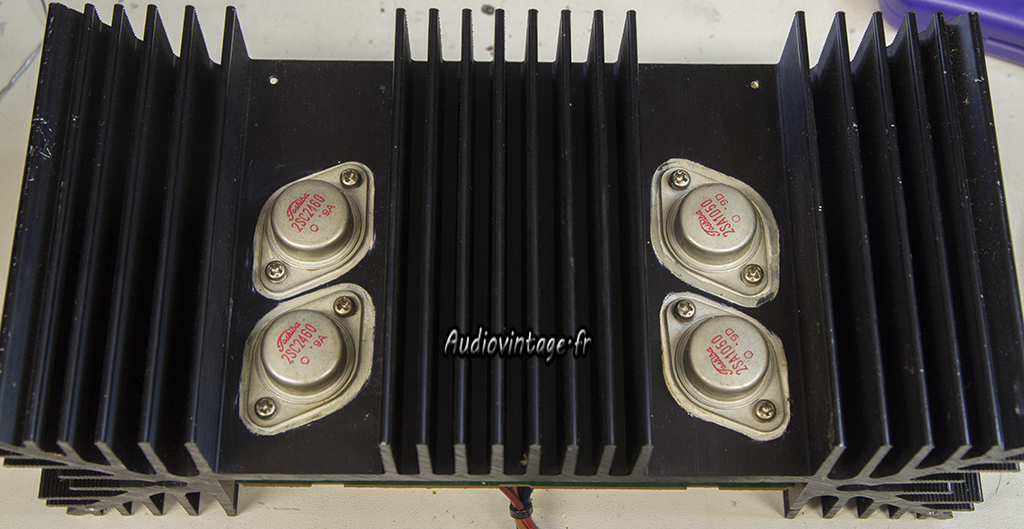

Les transistors de puissances reçoivent de nouveaux micas d’isolation et de la graisse fraiche.

Yamaha M-4

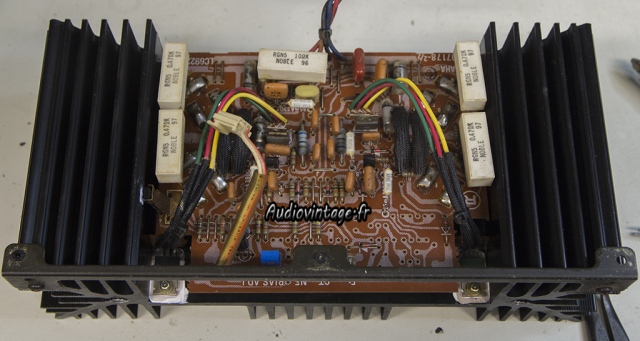

Cette section va être révisée.

Yamaha M-4
Un nouveau condensateur chimique prend place ; Le trimmer de réglage de bias est remplacé, quelques essais ayant confirmé un état très moyen.

Yamaha M-4

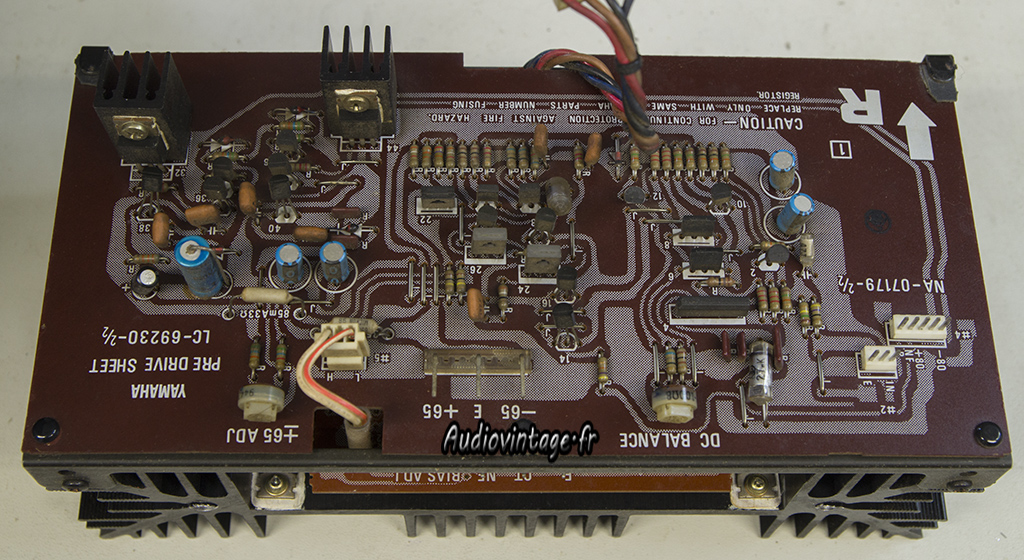

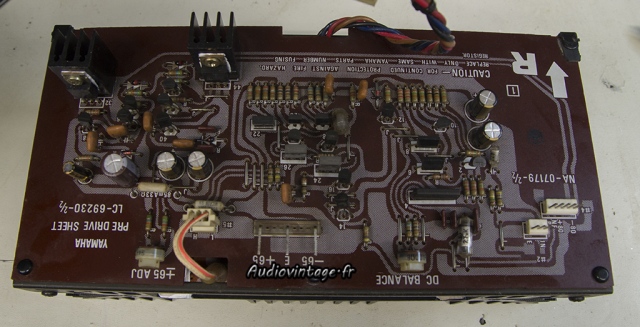

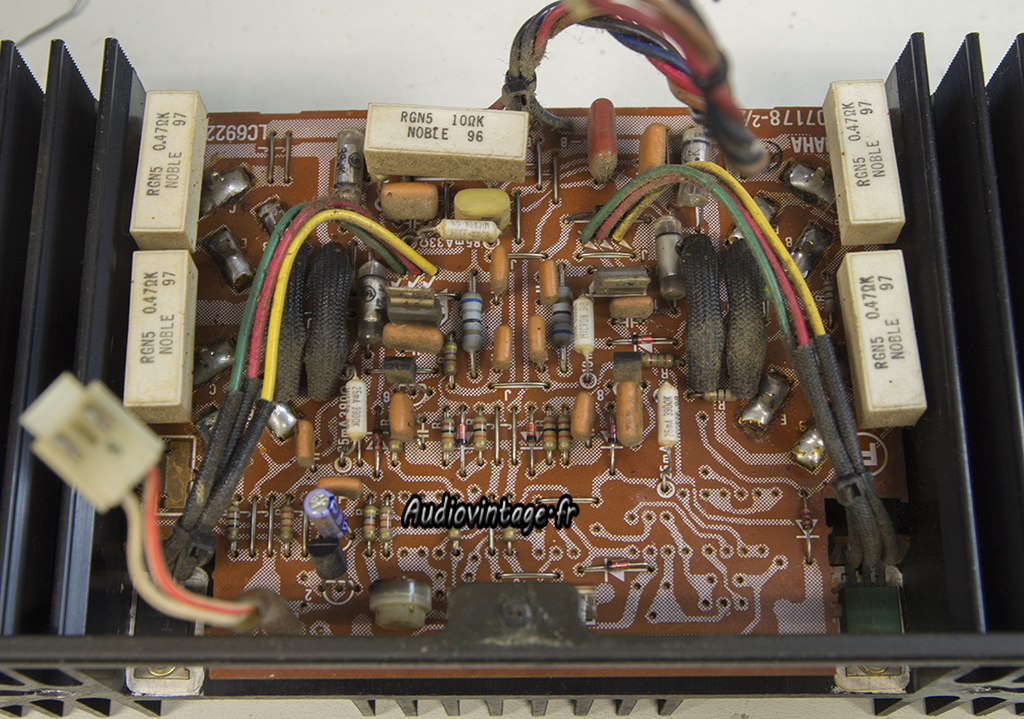

Section “pre-driver”.

Yamaha M-4
Ici, nouveaux condensateurs et graisse fraiche.
Le canal gauche reçoit les mêmes soins.

Yamaha M-4

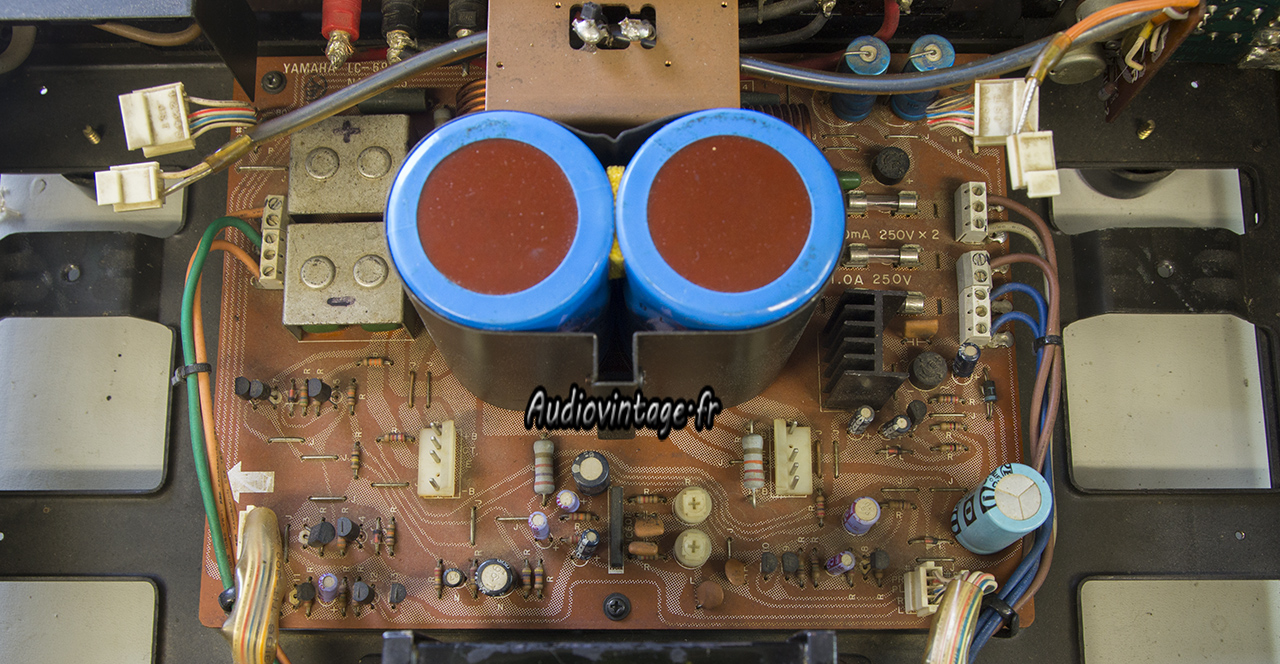

La carte principale.

Yamaha M-4
Les deux relais sont bien fatigués. Ils sont remplacés par des neufs. Cachés derrière les condensateurs de filtrage, le montage demande du doigté.

Yamaha M-4

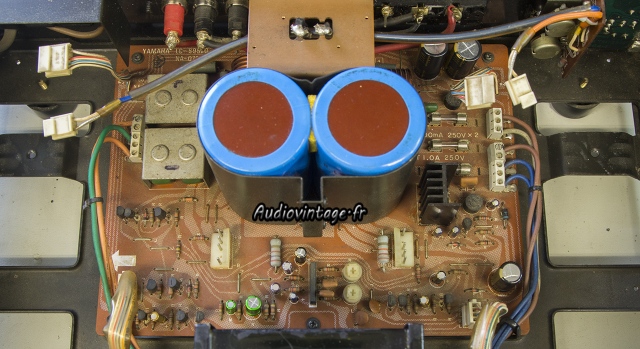

Condensateurs neufs en place. Le transistor monté contre son radiateur reçoit de la graisse fraiche. La colle présente sous le radiateur en question, est remplacée. Celle-ci étant devenue corrosive.

Yamaha M-4

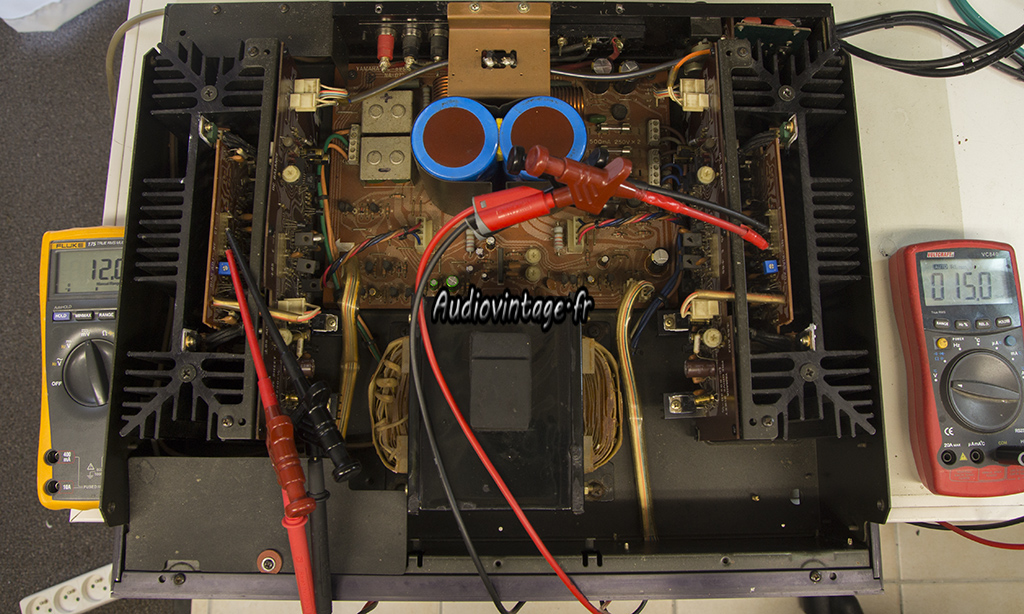

Réglages diverses, ici le bias.

Yamaha M-4

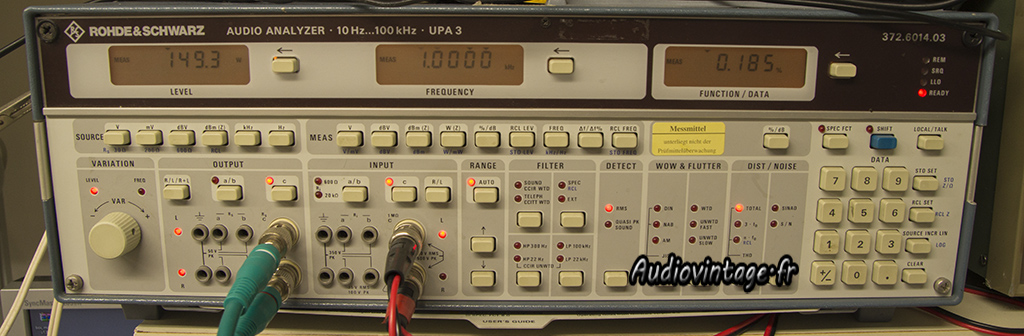

Passage au banc de test.

Yamaha M-4
Yamaha M-4
Yamaha M-4

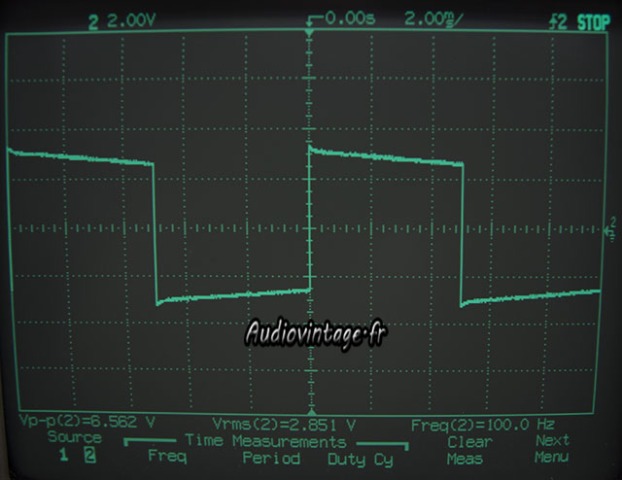

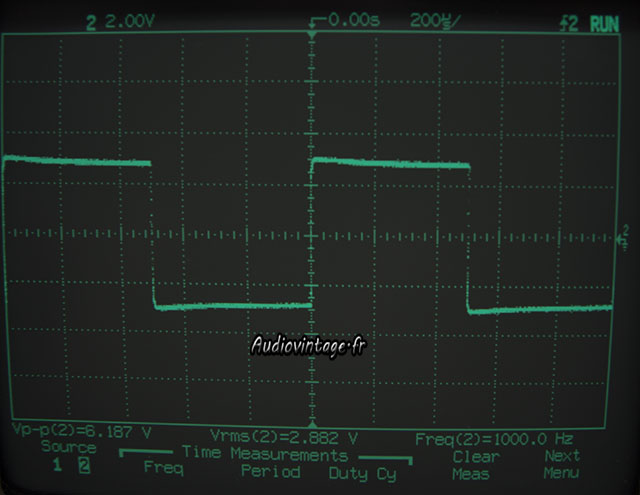

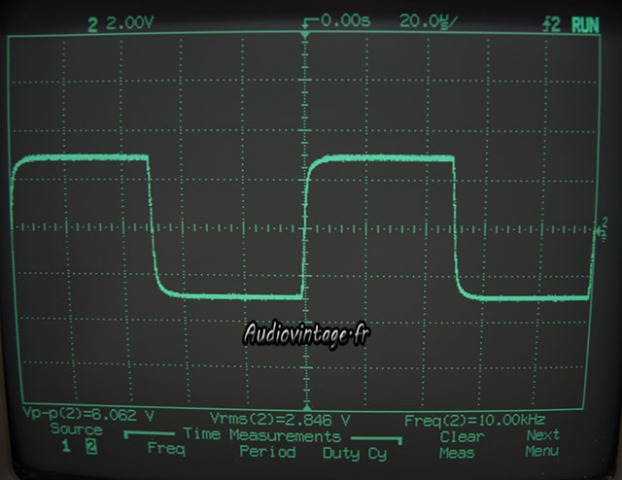

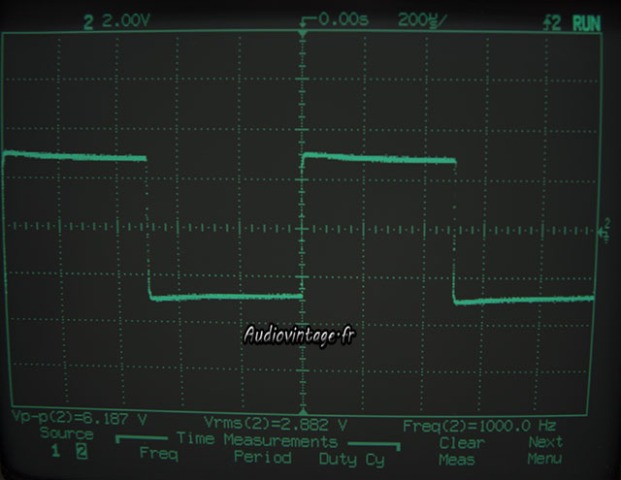

Mesures sur signal carré à 100hz, 1khz et 10khz.

Yamaha M-4

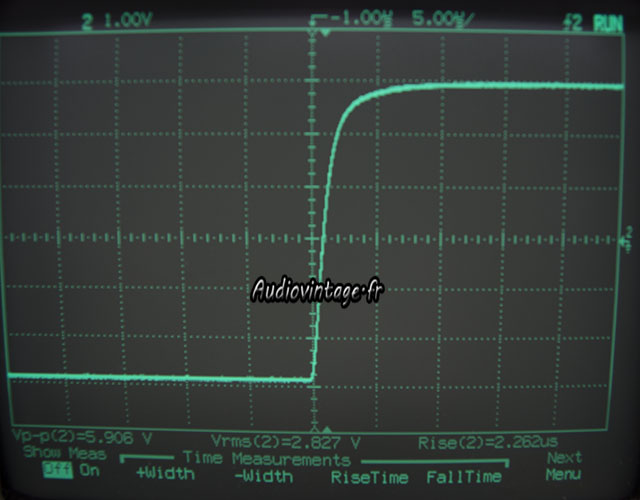

Temps de montée à 10khz.

Yamaha M-4

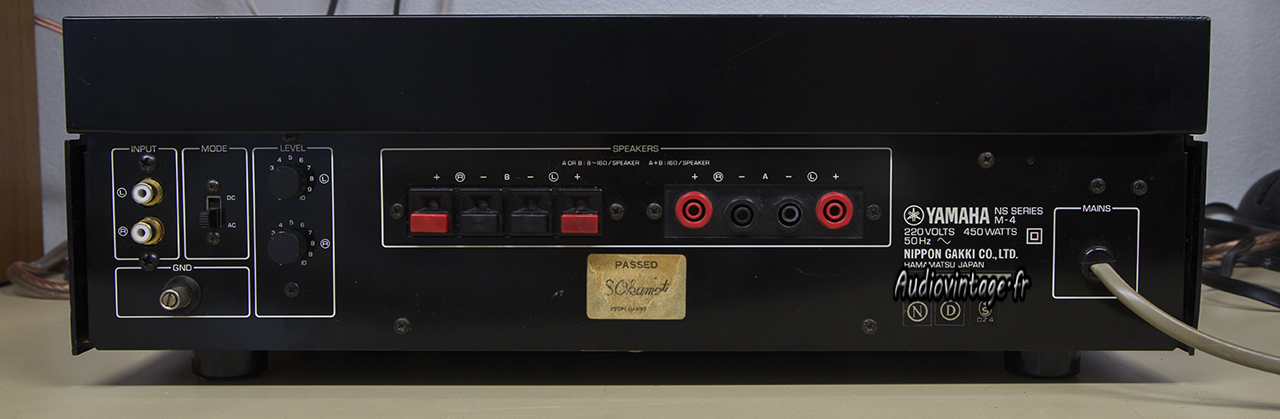

Connectique. Le bornier banane n’est pas d’origine. Réparation faite.

Yamaha M-4
Yamaha M-4

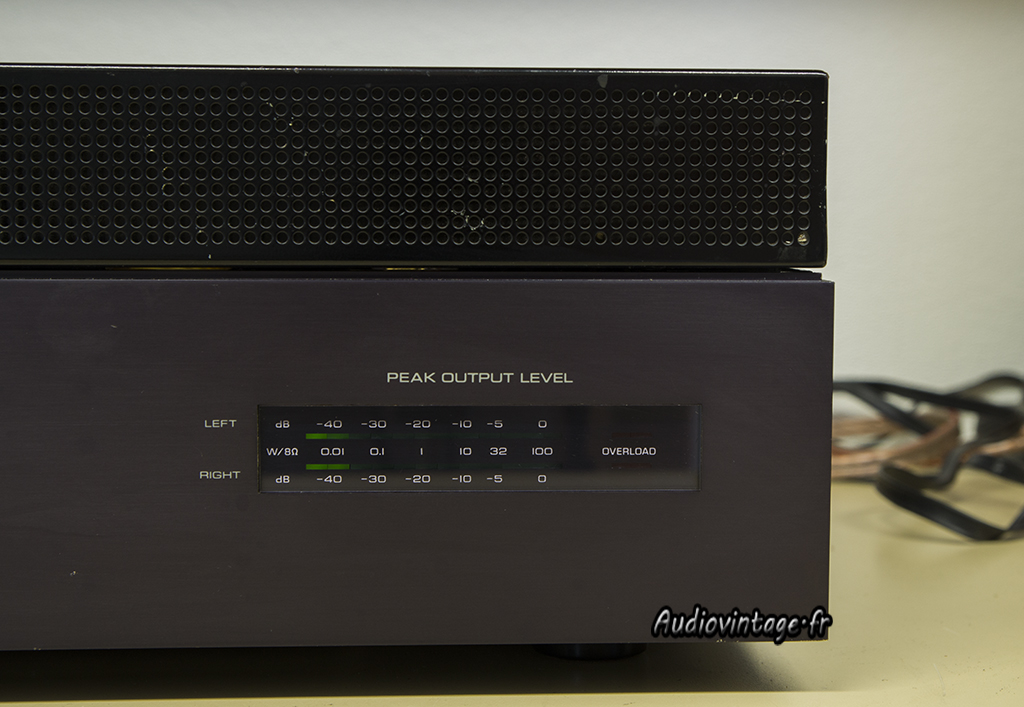

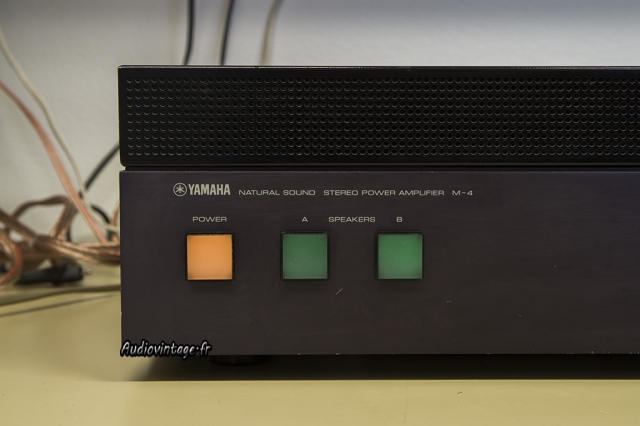

L’éclairage des boutons, faible et de couleur « bizarre était du à l’utilisation de leds
Le montage d’ampoules identiques aux originales permet de retrouver un éclairage correct.

Audiovintage : réparation et révision de vos appareils !

4 réflexions sur « Yamaha M-4 »

  1. Herrweb

    Bonjour,

    Il semblerait qu’un des relais soit h.s. sur mon M-4.
    Quelle référence (et marque) suggérez vous ?
    Merci

  2. EricW

    Bel ampli.

    Une question au demeurant: pourquoi utiliser des MY4 ? Des MY2-02 ne feraient-ils pas l’affaire ?

  3. Audiovintage Auteur de l’article

    Bonjour,
    Cette intervention a été réalisée il y a quelques années déjà. Les relais utilisés à l’origine ont 4 contacts, j’ai donc utilisés des nouveaux relais avec un nombre de contacts (et donc de pattes) identiques.
    Cordialement Thierry.
