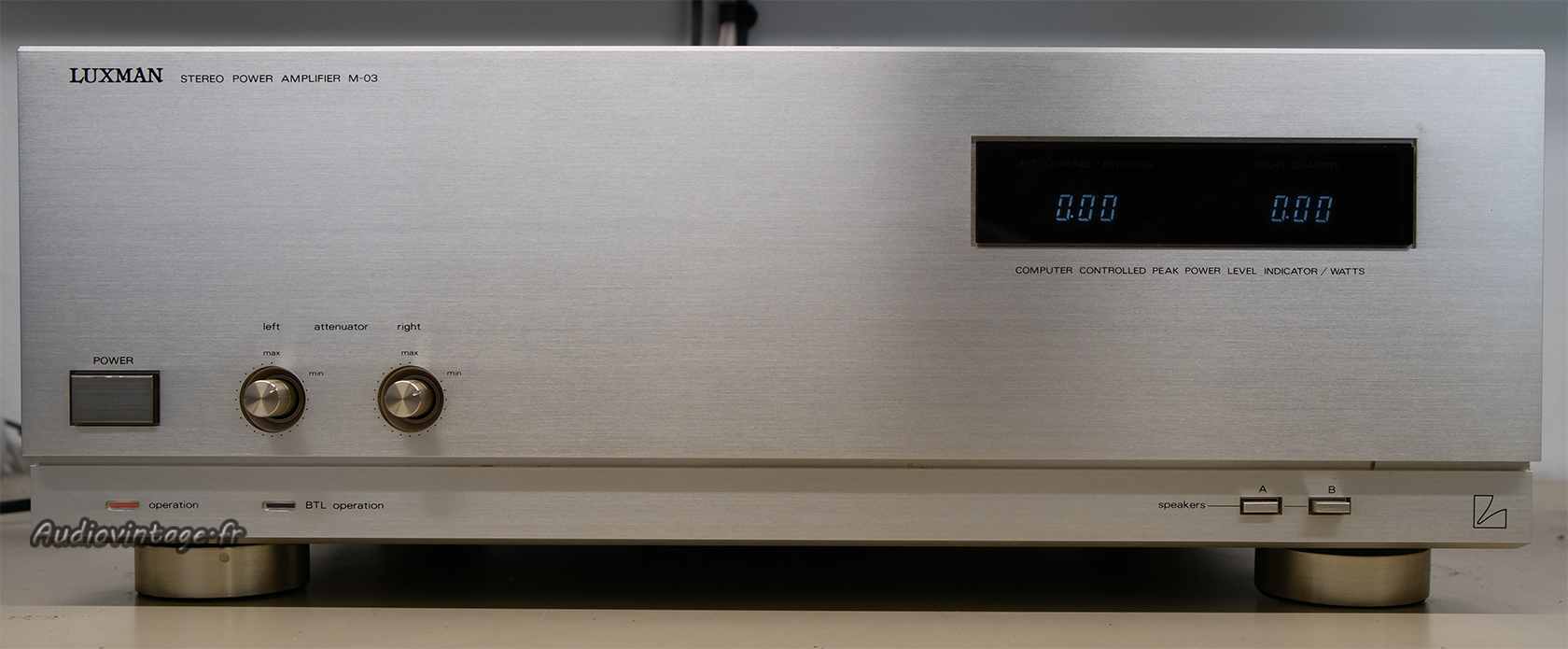

Luxman M-03 : un bel objet.
Le C-03 Luxman est souvent accompagné de l’amplificateur Luxman M-03. Voici donc ce dernier à l’atelier pour une remise en forme.

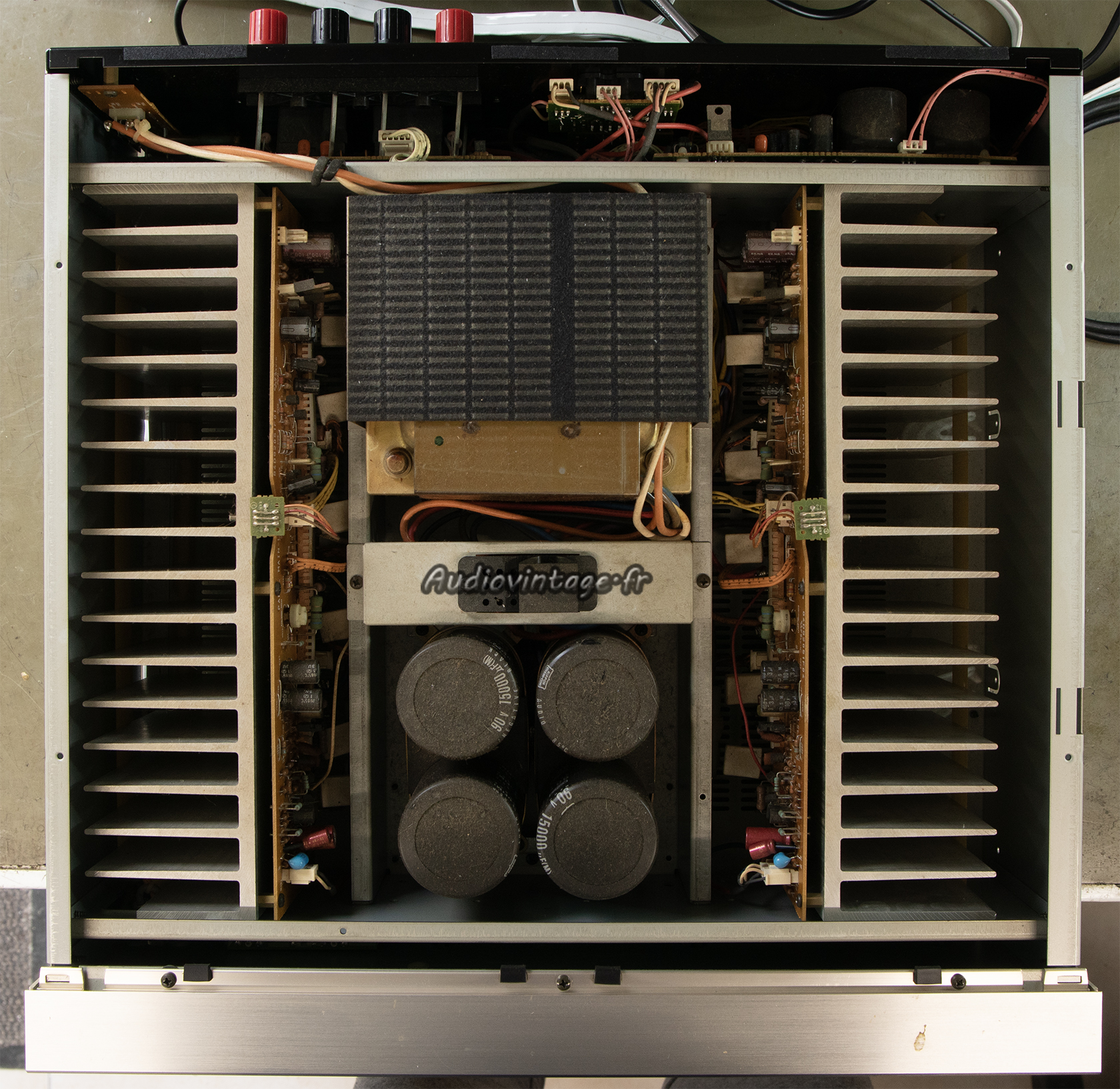

Luxman M-03 : à son arrivée.
Luxman M-03 : à son arrivée.
A son arrivée, il ne fonctionne pas, l’afficheur reste désespérément éteint en façade. Cette panne est liée à l’état de certaines soudures et après correction, la bête se lance correctement.

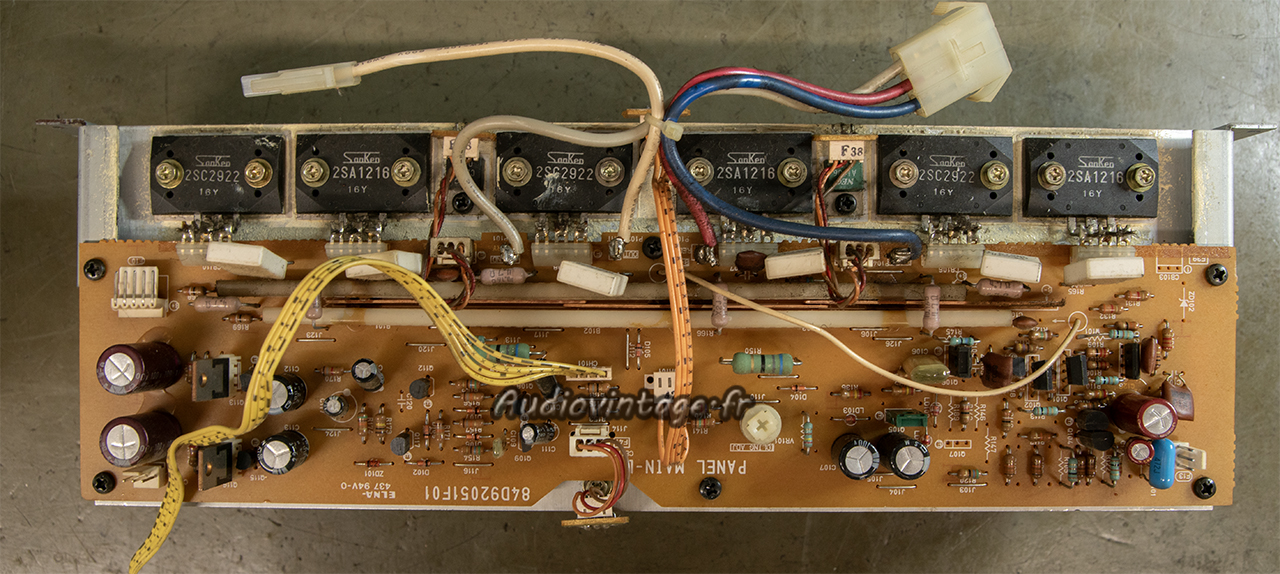

Luxman M-03 : circuit ampli gauche à réviser.

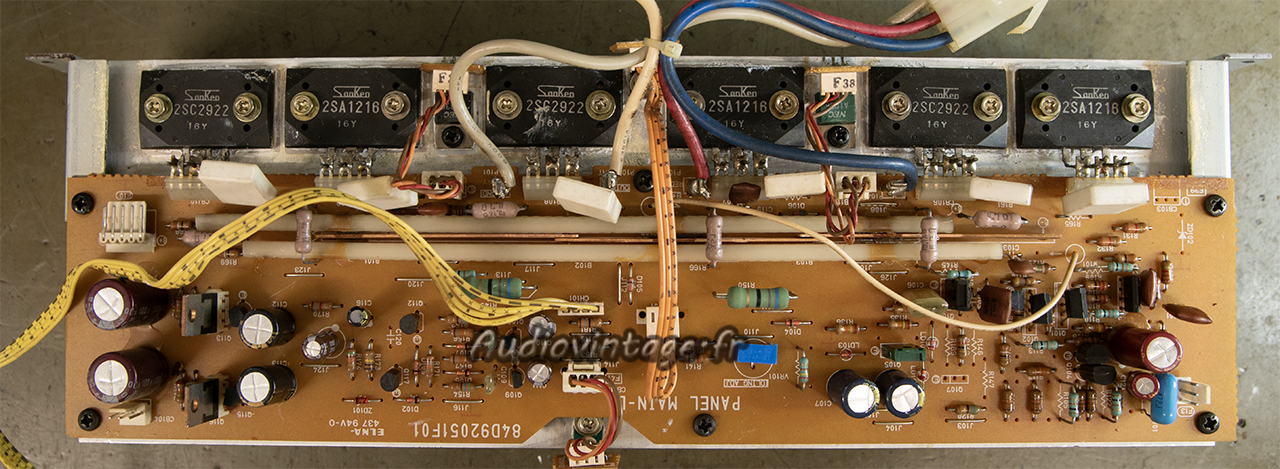

Luxman M-03 : circuit ampli droit à réviser.
Les deux circuits d’amplifications sont retirés.

Luxman M-03 : circuit ampli gauche révisé.
Luxman M-03 : circuit ampli droit révisé.
Certains condensateurs chimiques sont remplacés (les Elna Audio originaux sont simplement parfaits à la mesure, ils restent en place).
Un nombre assez conséquent de soudures sont refaites. Des traces de colle possiblement corrosive sont supprimées. Les résistances ajustables des courants de repos sont remplacées.

Luxman M-03 : circuit d'alimentation à revoir.
Luxman M-03 : circuit d'alimentation révisé.
A l’arrière, la quasi-totalité des condensateurs chimiques sont remplacés. De nombreuses soudures sont refaites.

Luxman M-03 : relais à désoxyder.
Les relais sont retirés, ouverts, les contacts sont désoxydés, puis les relais retrouvent leur place.

Luxman M-03 : terminé.
Je remonte le tout. Les bias sont ajustés.

Luxman M-03 : connectique.
Connectique.

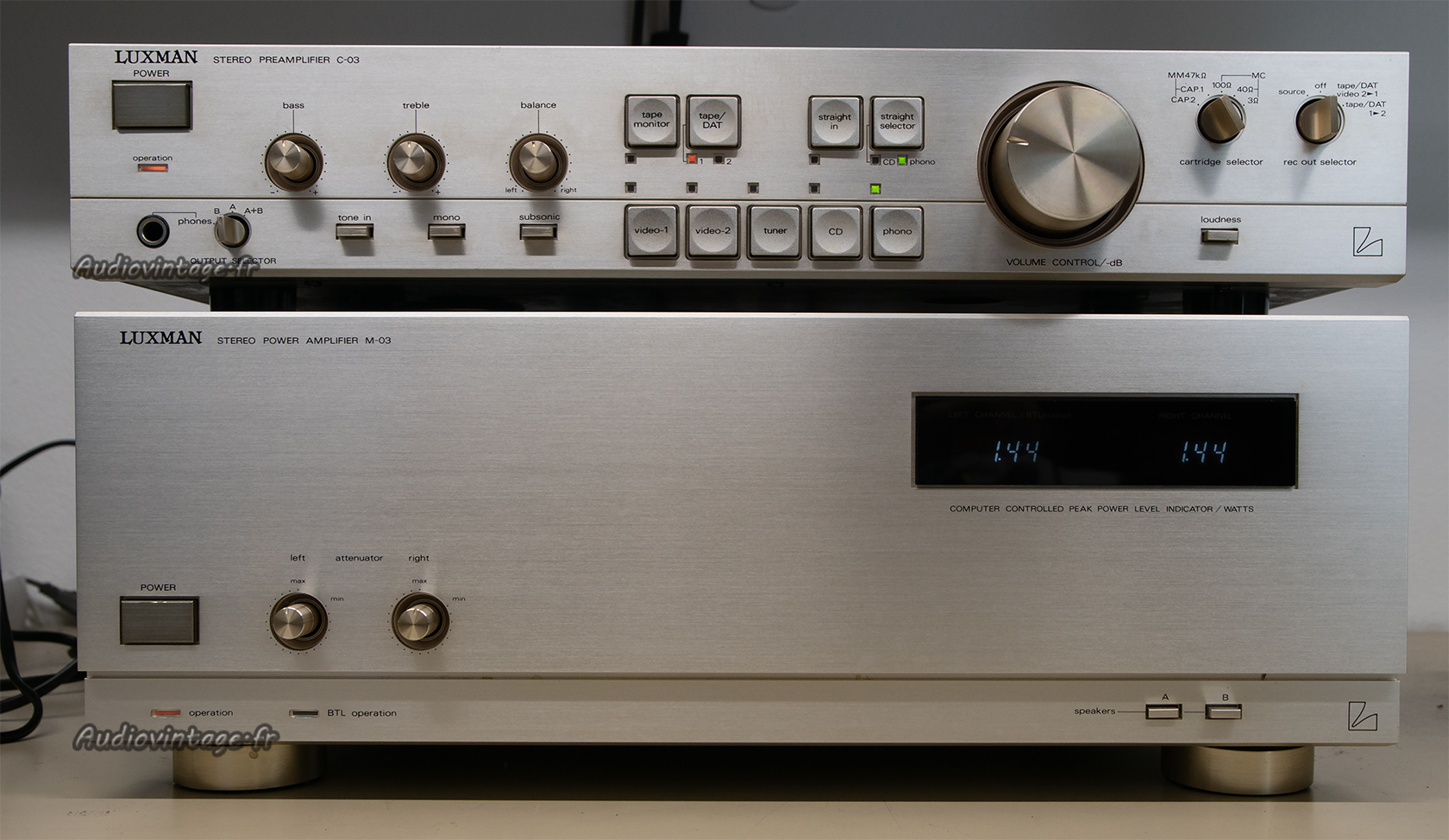

Luxman M-03 :royal !
Les compères en action.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures :

Luxman M-03 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Luxman M-03 : distorsion-a-2x200w-sous-8-ohms
Distorsion à 2x200w sous 8 ohms.

Luxman M-03 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms

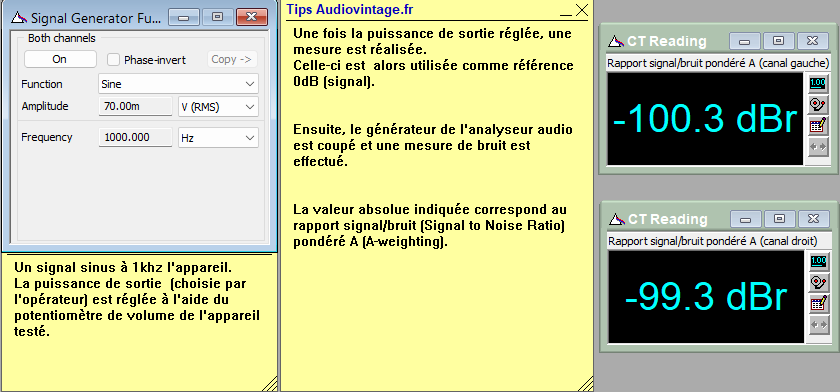

Luxman M-03 : raport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

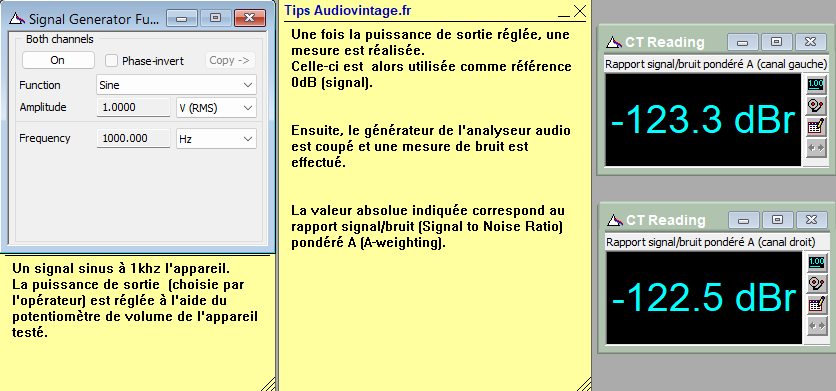

Luxman M-03 : rapport-signal-bruit-a-2x200w-sous-8-ohms
Rapport signal bruit à 2x200w sous 8 ohms.

Les mesures à l’oscilloscope :

Luxman M-03 : signal-carre-a-100hz
Luxman M-03 : signal-carre-a-1khz
Luxman M-03 : signal-carre-a-10khz
Luxman M-03 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
