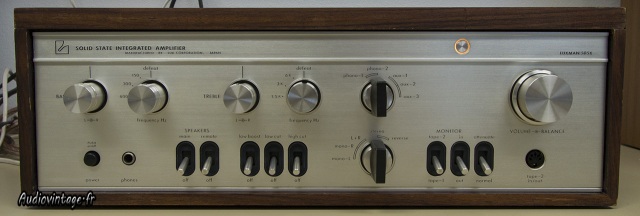

Un « petit » intégré Luxman qui n’avait pas encore été présenté ici…

Une très jolie façade gravée, des boutons 100% aluminium, une construction interne soignée avec la possibilité de démonter les étages d’amplifications très rapidement, un nombre d’entrées conséquent, la possibilité de séparer la section ampli de la section préampli, plusieurs choix d’impédances pour les entrées phono… Une belle machine.

Luxman SQ505X

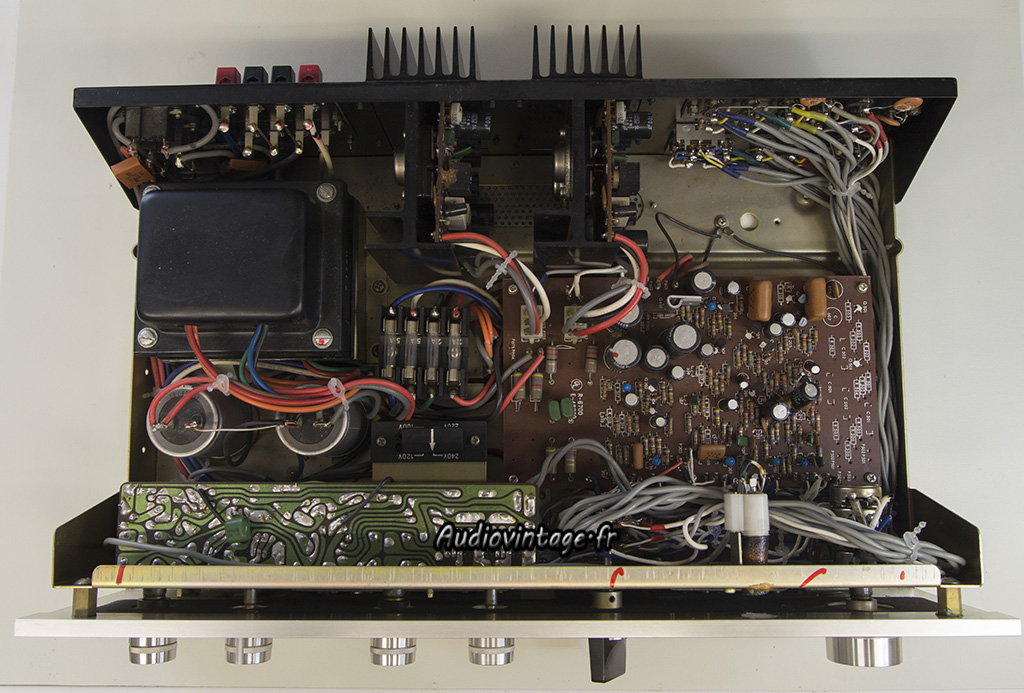

Il est arrivé fonctionnel, dans son jus, avec quelques problèmes de « crachouille » dans les commandes et encore tout à fait écoutable malgré un grave un peu gras et occultant légèrement le reste.

Luxman SQ505X

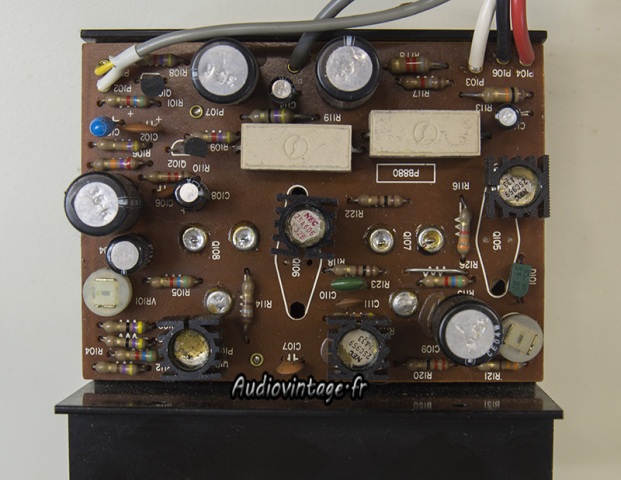

Démontage d’un canal d’amplification.
Comme souvent, les Nippon Chemicon ont une capacité qui a bien déviée de la valeur d’origine.

Luxman SQ505X
Réfection d’une des deux cartes driver terminée.

Luxman SQ505X

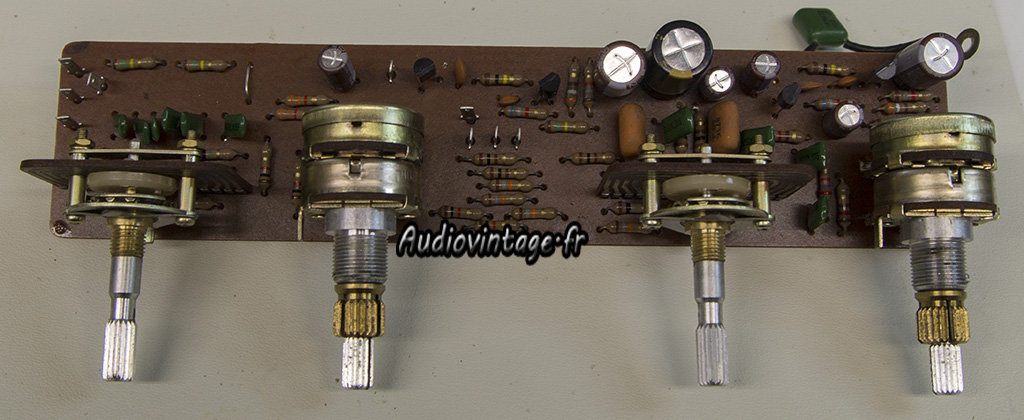

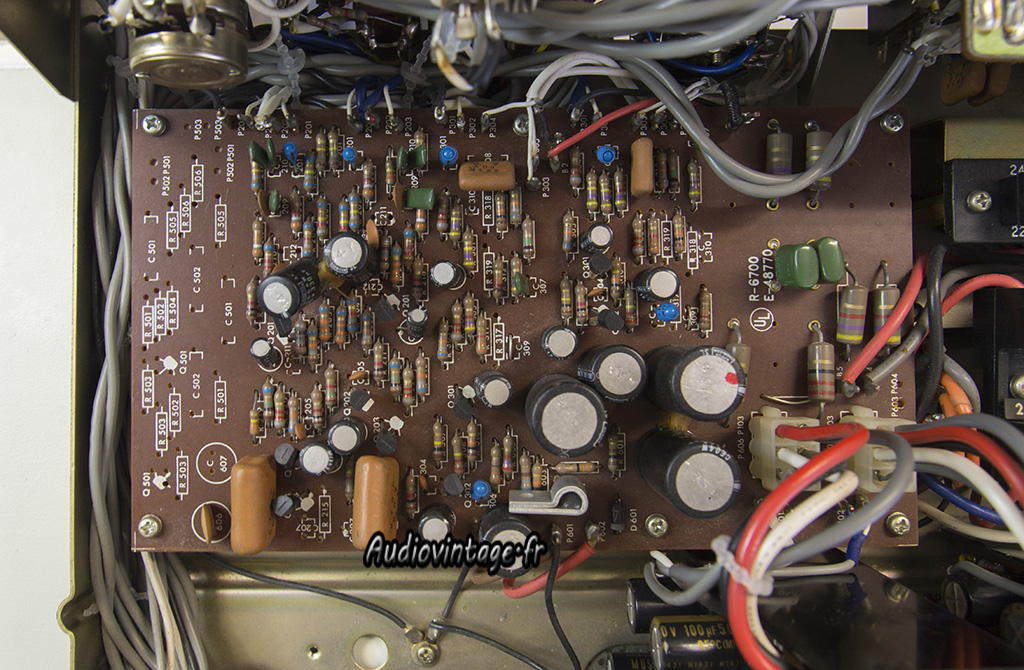

Démontage de la façade pour accéder à la section « tonalité.
Dans son jus, les condensateurs vont être remplacés ,tout comme les transistors (bruyants), et les potentiomètres nettoyés.

Luxman SQ505X
Terminé, il n’y a plus qu’à remonter.

Luxman SQ505X

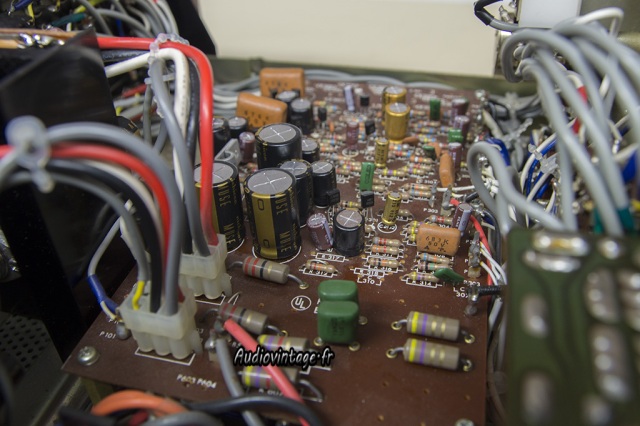

La carte principale regroupe entre autre l’alimentation et le préampli phono.

Luxman SQ505X
Ici aussi, « recapage » en règle et remplacement de transistors pour des références modernes plus silencieuses.

Luxman SQ505X

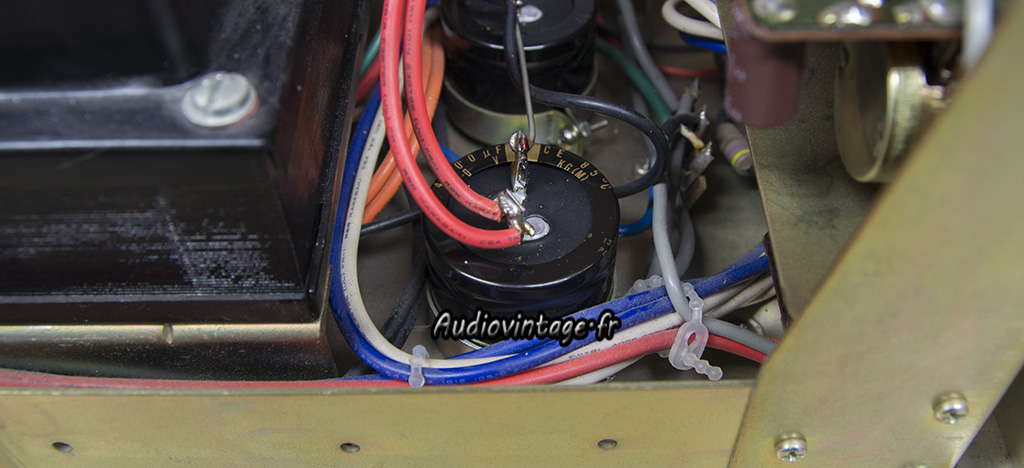

Remplacement des condensateurs de filtrage par des Nichicon KG. Même diamètre que les originaux mais bien moins long !

Luxman SQ505X

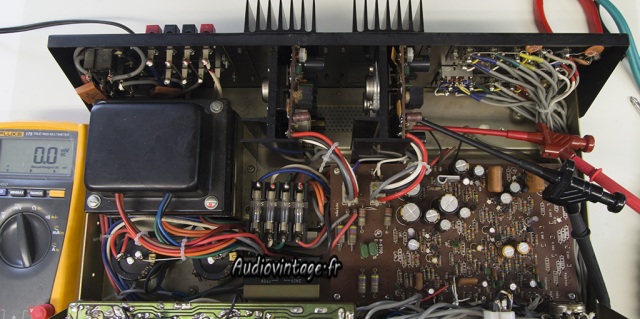

Réglage du DC offset.

Luxman SQ505X

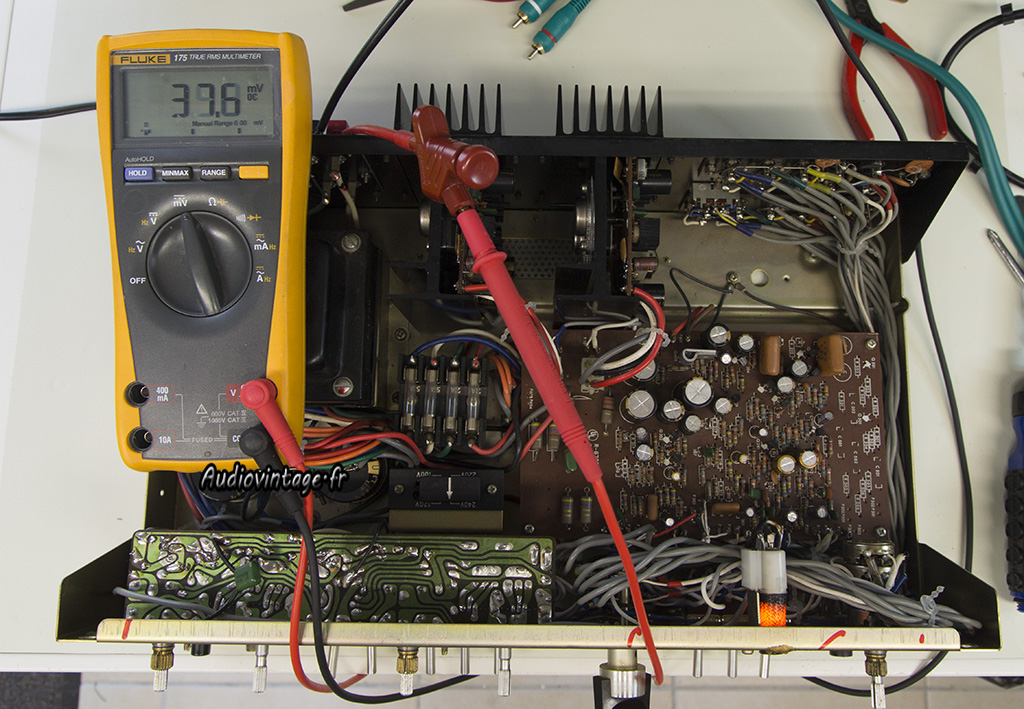

Et du bias.

Luxman SQ505X
Passage au banc de mesure avec une distorsion très faible à puissance nominale.

Luxman SQ505X
Luxman SQ505X
Luxman SQ505X

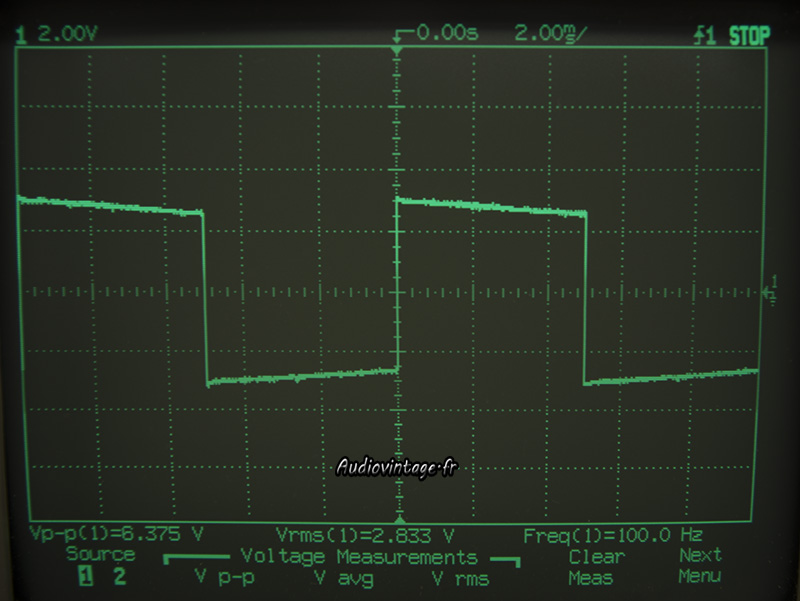

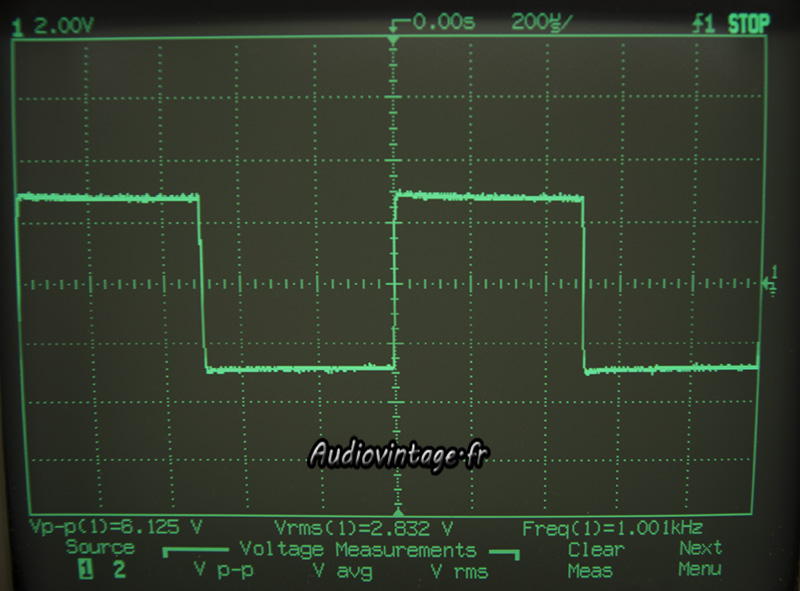

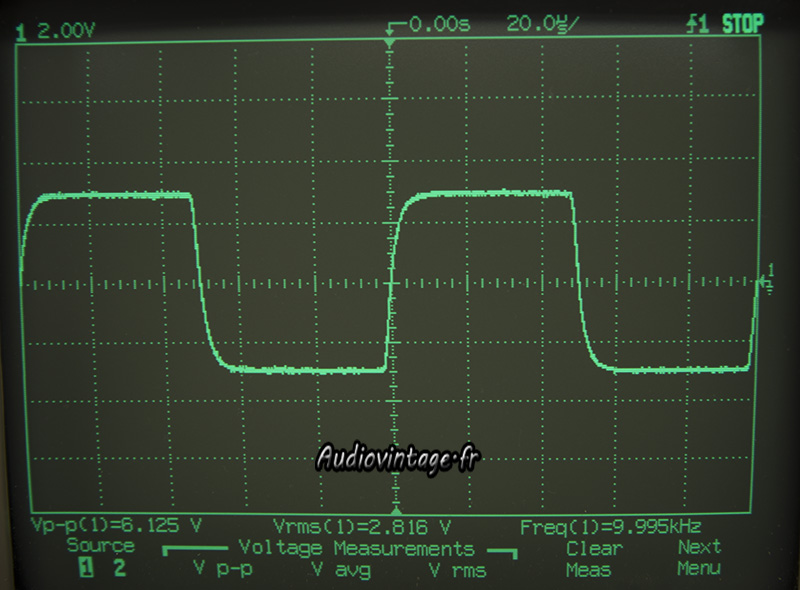

Quelques mesures sur signal carré à 100hz, 1khz et 10khz.

Luxman SQ505X

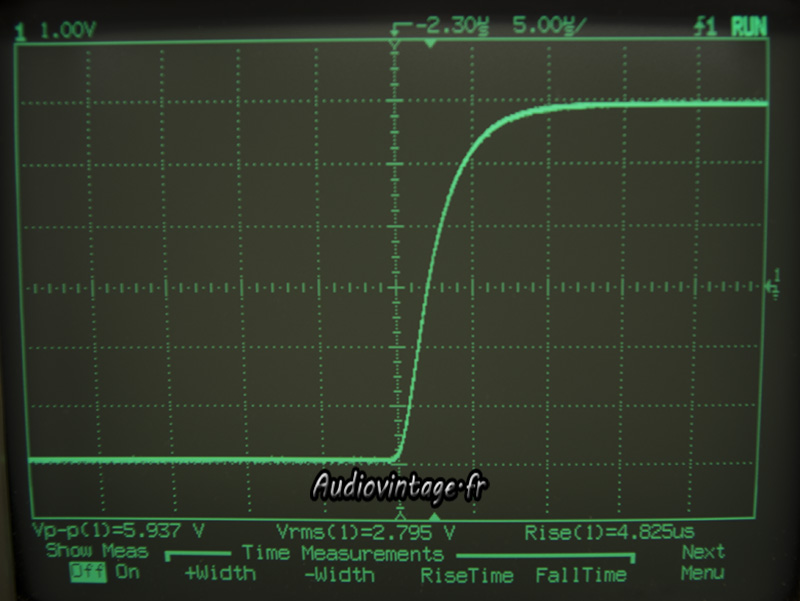

Temps de montée à 10khz.

Luxman SQ505X
Luxman SQ505X

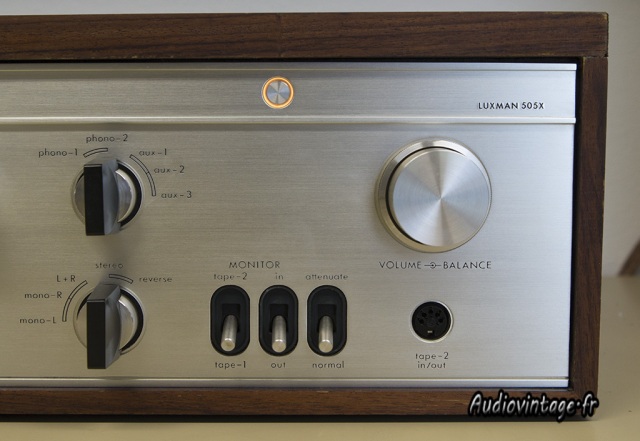

Détails.

Luxman SQ505X

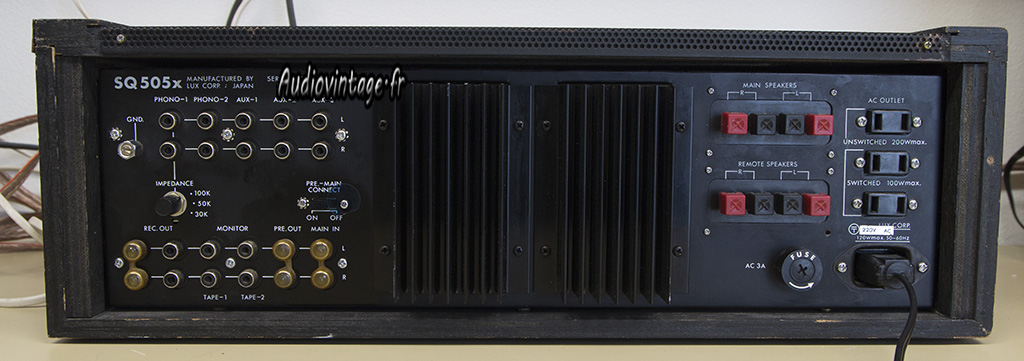

Connectique.
