Aujourd’hui, encore un beau morceau avec le compte rendu d’intervention sur un préampli Luxman CL-350, accompagnant le bloc de puissance Luxman M-150.

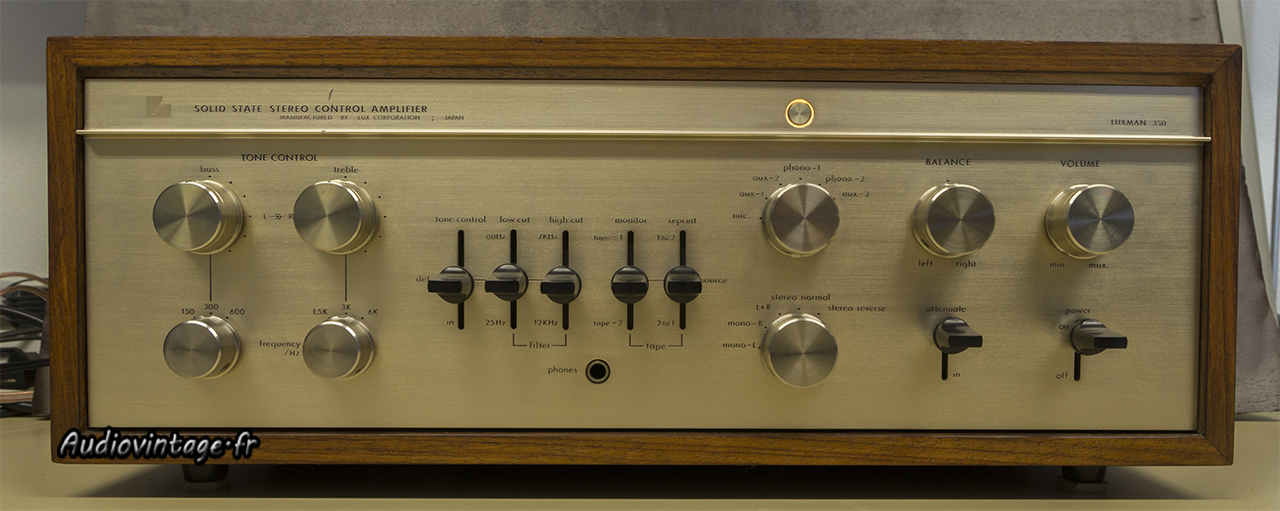

Luxman CL-350
Luxman CL-350
Assurément, ce gros préampli est très complet. Aux commandes et possibilités habituelles se rajoutent des réglages de gain pour les deux sorties et certaines entrées.
A noter également la présence de deux étages phono (je n’ai pas écrit deux entrées mais bien deux étages) dont le premier est paramétrable en capacité et l’autre acceptant des transfos MC optionnels. Un réglage supplémentaire permet de modifier les fréquences graves et médiums sur ceux-ci.
Sur un appareil de cet âge, toutes ces possibilités entraînent de multiples souci de contacts, et cet exemplaire n’y échappe pas.
D’autre part, les condensateurs chimiques Nippon Chemi-con ne vieillissent pas forcément très bien, les tantales non plus d’ailleurs…

Luxman CL-350
Pour l’exemple, voici un des chimiques présent sur le circuit d’alimentation. Il ne répond plus à la mesure bien évidemment.

Luxman CL-350

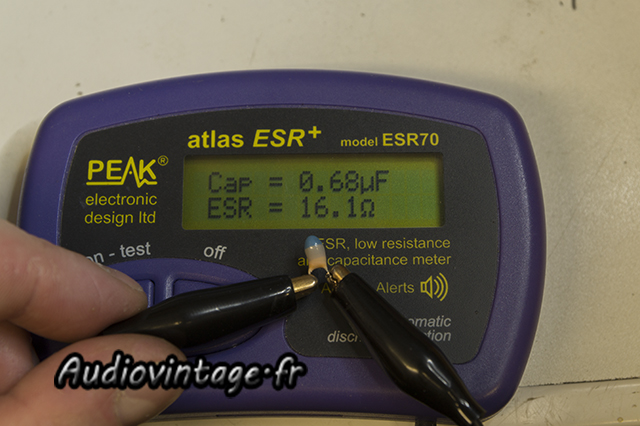

Un autre exemple, voici un Tantale de 0.68uf. Mesure parfaite en capacité, mais un esr énorme !

Luxman CL-350

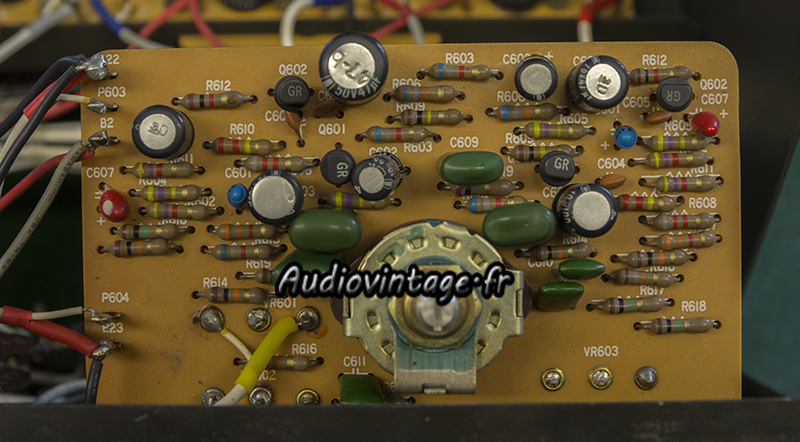

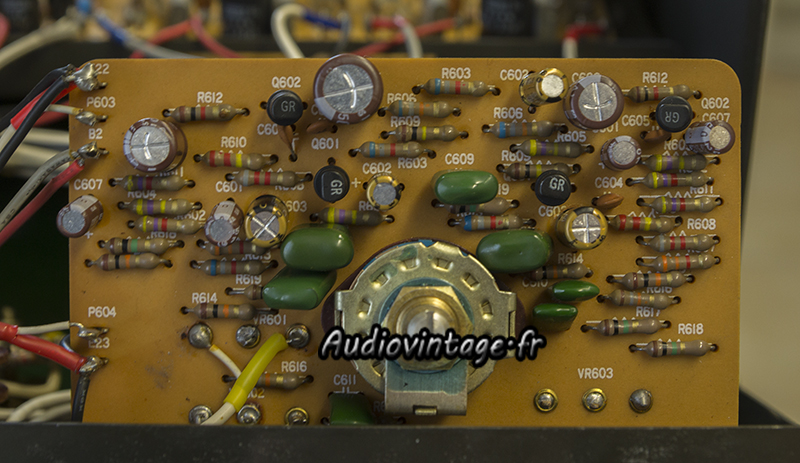

Le circuit « volume » et le switch de « low frequency trimmer ».

Luxman CL-350
Condensateurs chimiques neufs, sélecteur nettoyé.

Luxman CL-350

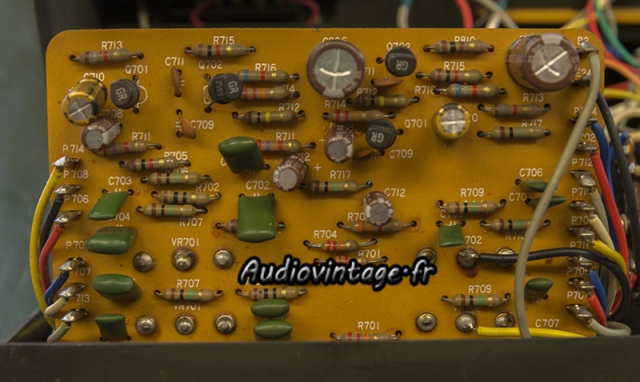

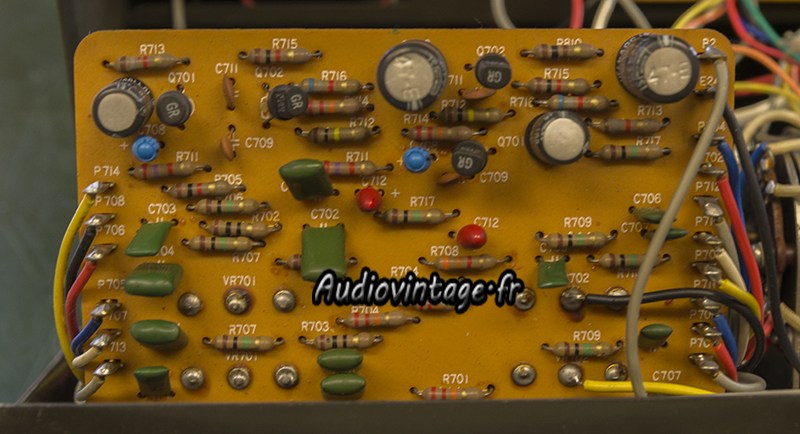

Circuit tone control.

Luxman CL-350
Condensateurs neufs également.

Luxman CL-350

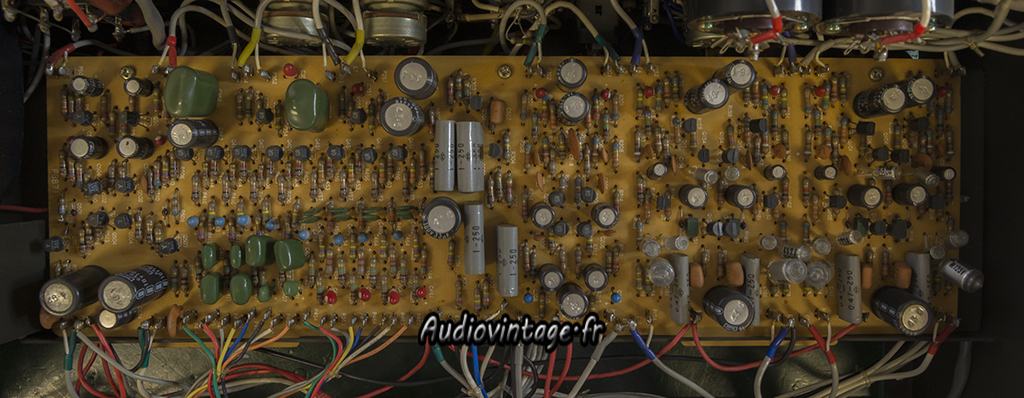

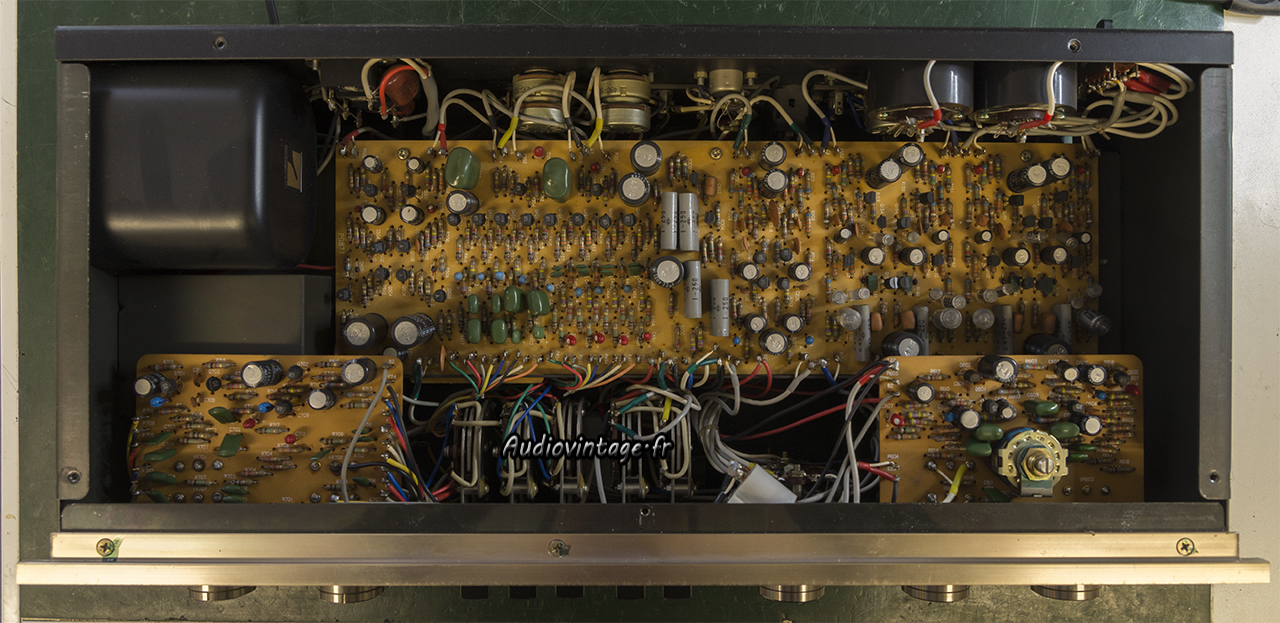

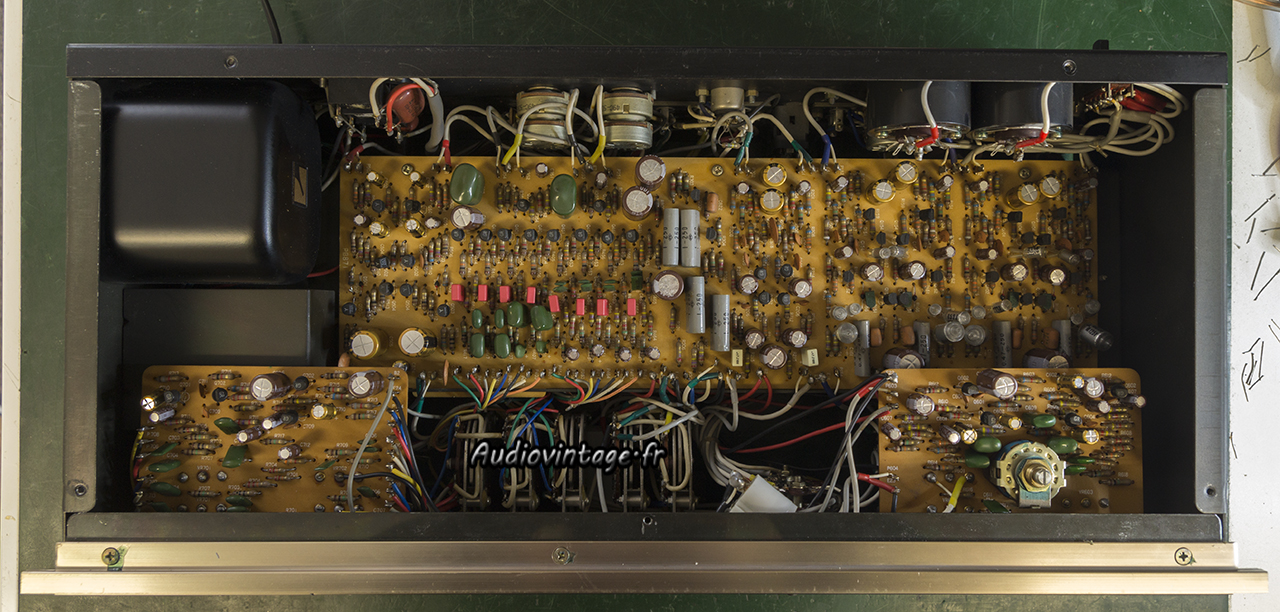

Le circuit principal qui regroupe les deux étages phono, ampli casque, ampli micro et étage de sortie.

Luxman CL-350
Tous les condensateurs chimiques (y compris les « fameux » tantales) sont remplacés. Toutes les commandes à l’avant et à l’arrière sont soigneusement nettoyées.

Luxman CL-350

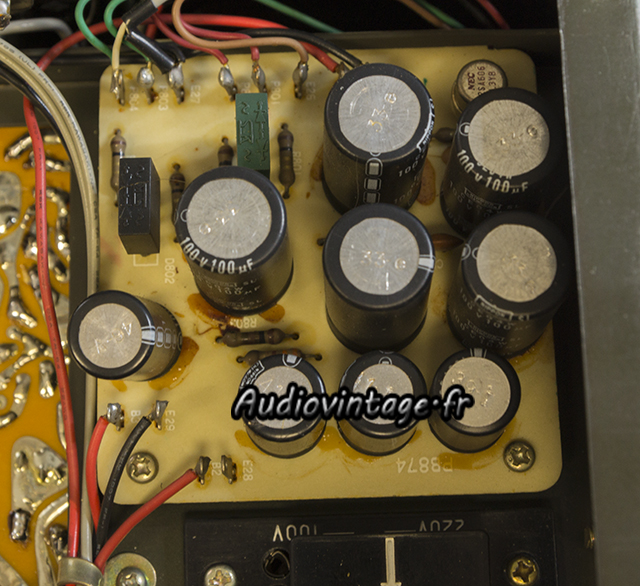

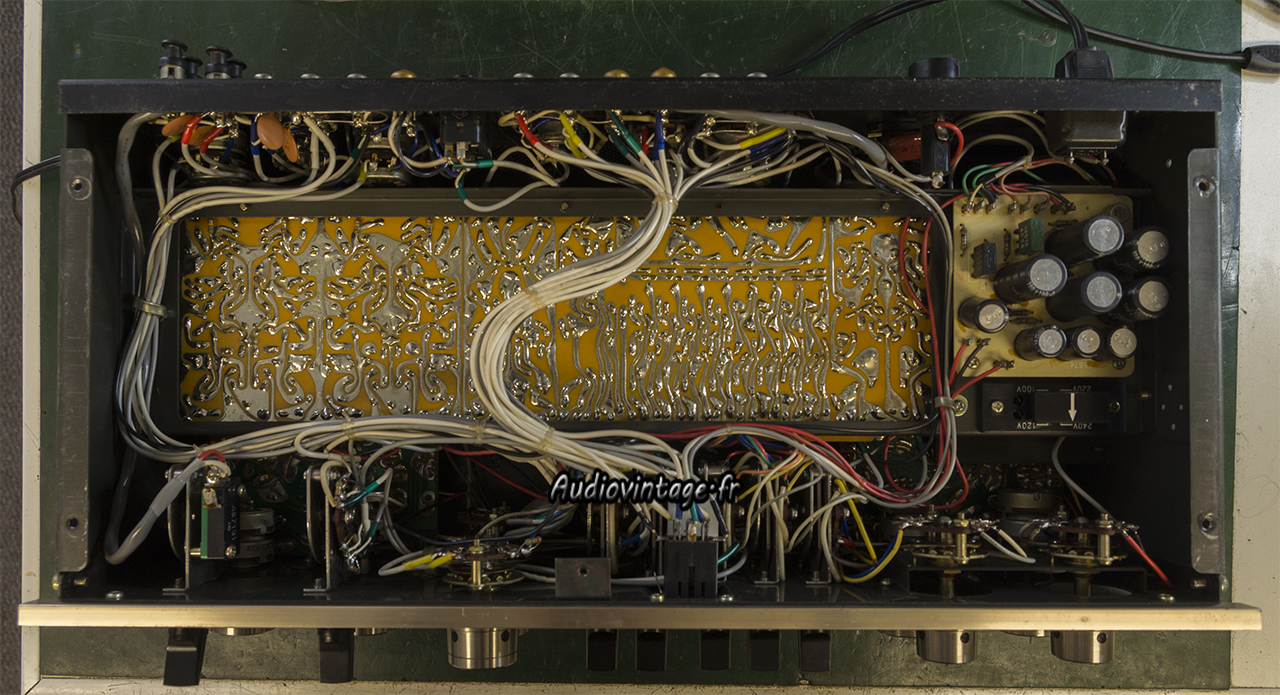

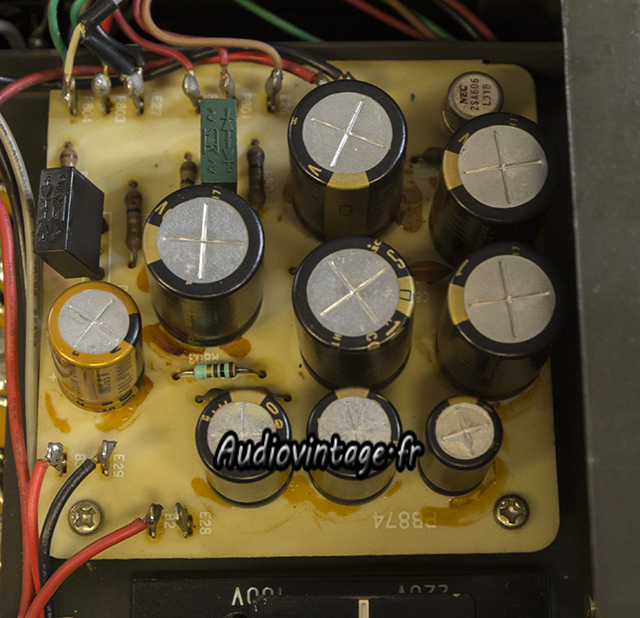

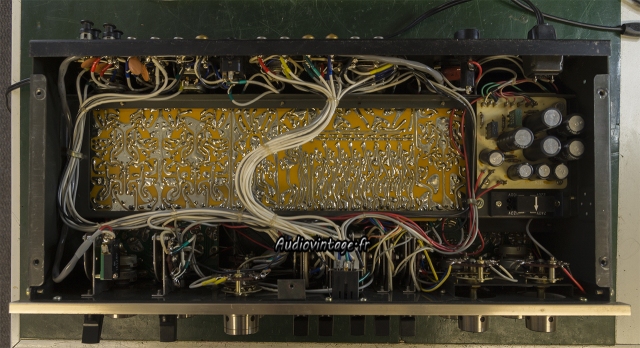

Dessous, la section alimentation a besoin d’un coup de « frais ».

Luxman CL-350
Condensateurs neufs, deux résistances ont également été remplacées. Terminé !

Luxman CL-350

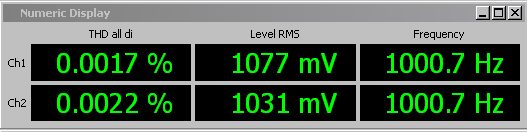

Distorsion à 1v en sortie,entrée aux 1v.

Luxman CL-350

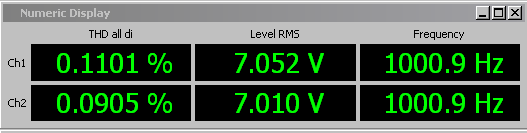

Distorsion à 7v en sortie,entrée aux 1v.

Luxman CL-350

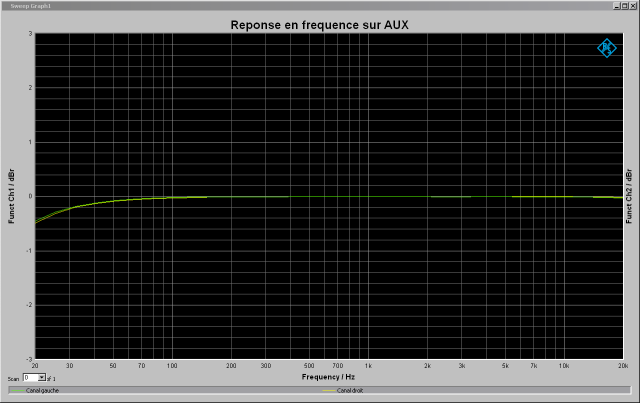

Réponse en fréquence (1v à 1khz) entrée aux 1v.

Luxman CL-350
Rapport signal bruit (5v à 1khz) entrée aux 1v, pondération A.

Luxman CL-350

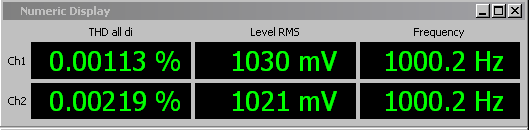

Distorsion à 1v en sortie,entrée phono 20mv.

Luxman CL-350

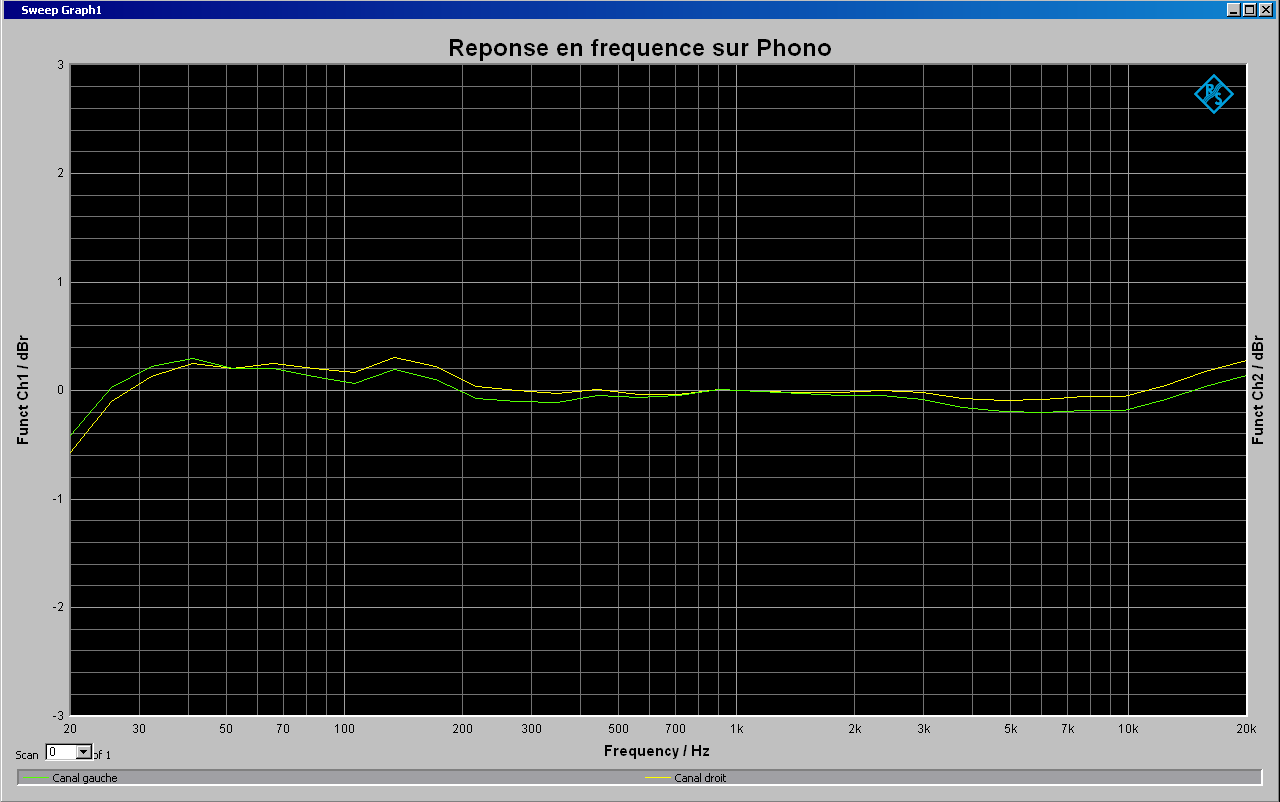

Réponse en fréquence (1v à 1khz) entrée phono 20mv.

Luxman CL-350

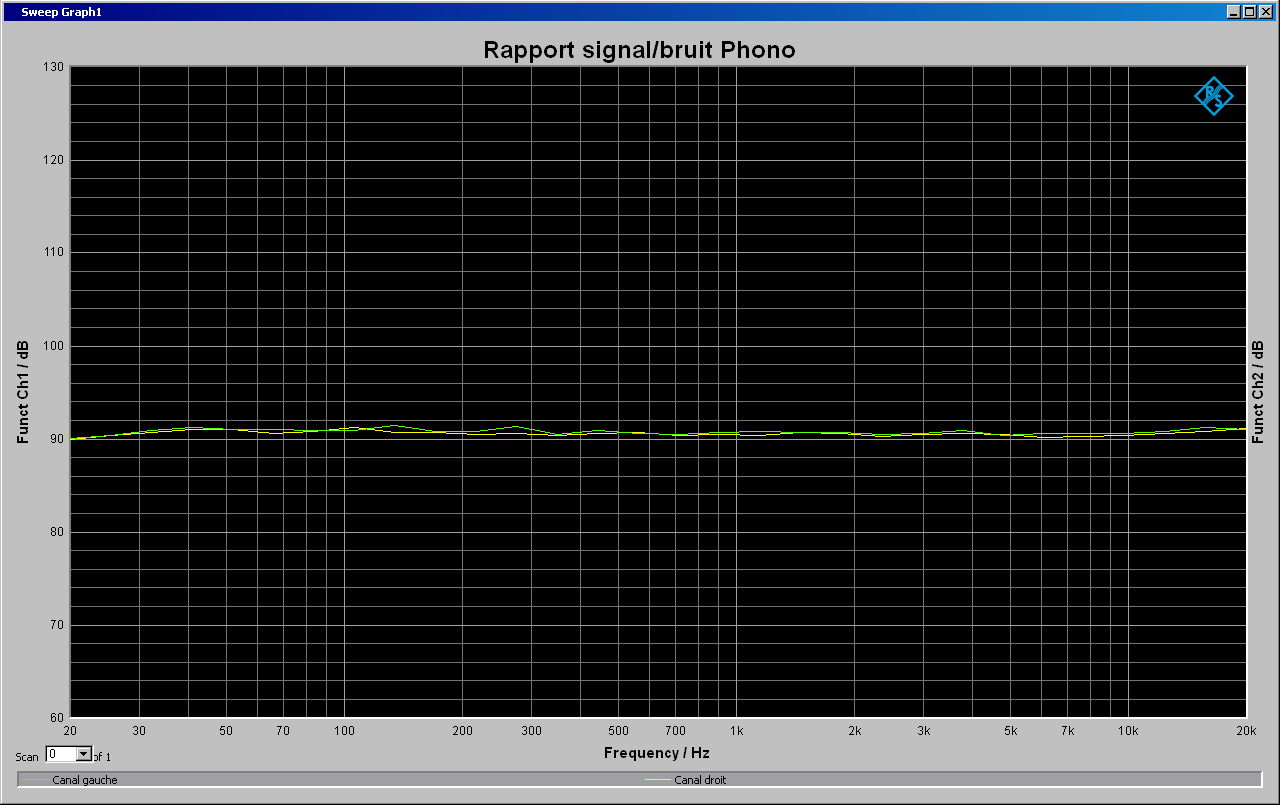

Rapport signal bruit (5v à 1khz) entrée phono 20mv, pondération A.

Luxman CL-350
Luxman CL-350
Luxman CL-350
Luxman CL-350

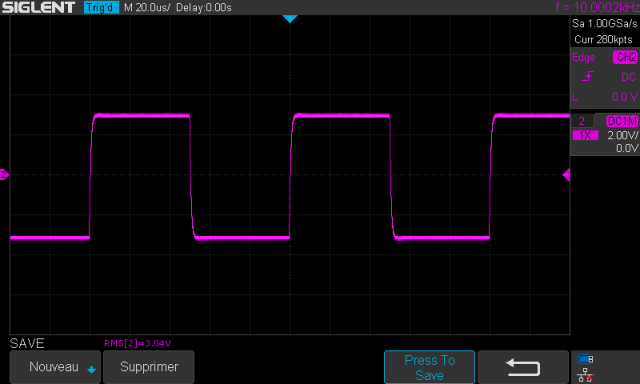

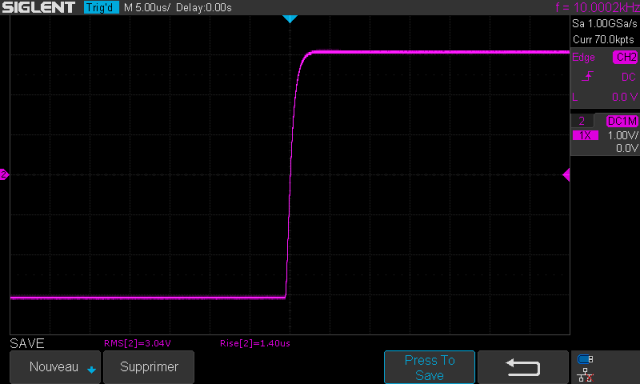

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz à 3v en sortie.

Luxman CL-350

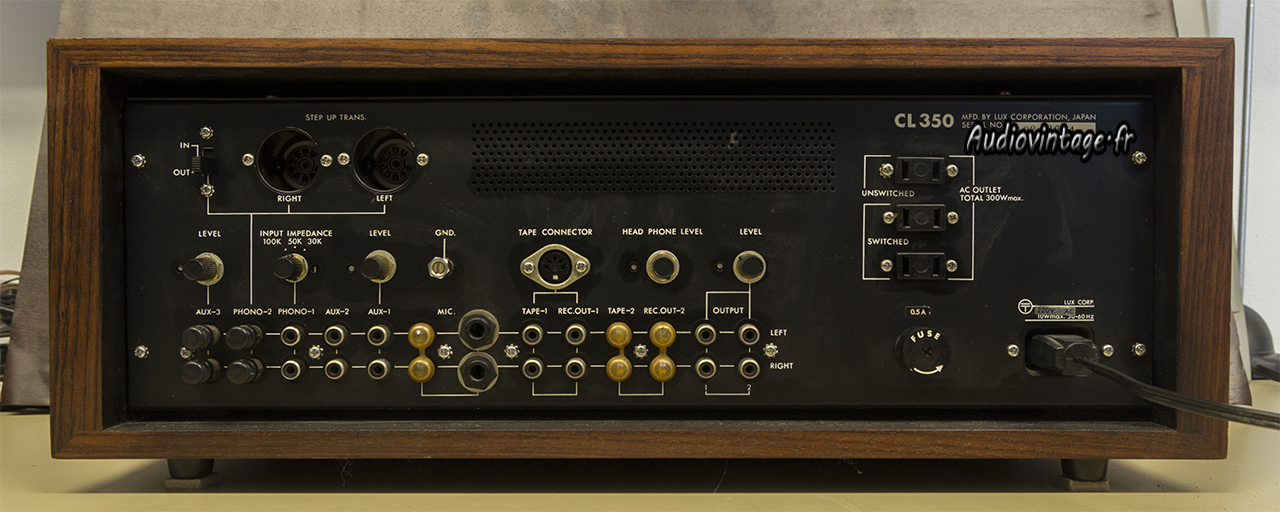

Connectique.
