Luxman C-383

Luxman C-383 : un pure produit des années 90.
Associé au M-383, le préamplificateur C-383 fait suite lui aussi, à un appareil présenté à de multiples reprises, le C-03.

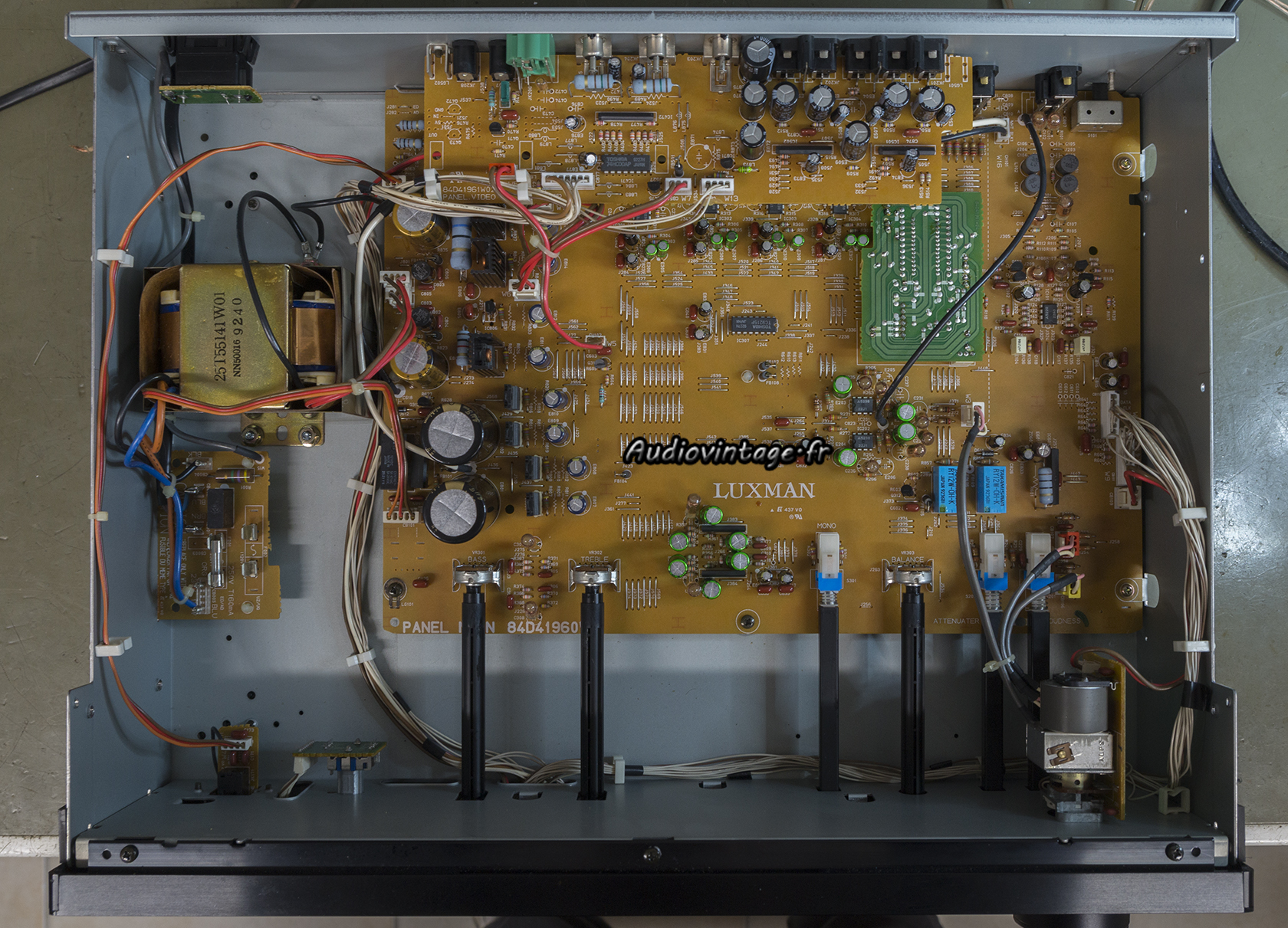

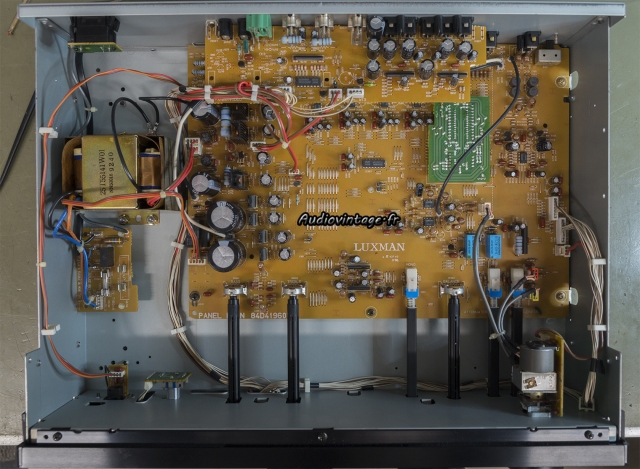

Luxman C-383 : à son arrivée.
L’exemplaire accueilli est fonctionnel. Pas de souci constaté lors de l’essai. Il va quand même avoir droit à une profonde mise à jour pour aller de pair avec le bloc de puissance.
La construction est quand même bien différente d’un C-03.

Luxman C-383 : condensateurs chimiques remplacés.
Luxman C-383 : terminé.
Peu de photos dans cet article. La plupart des condensateurs chimiques sont remplacés.
Ceux étant marqué du logo du constructeur étant les pires question mesures…
Tous les condensateurs chimiques liés au circuit « vidéo » restent en place.
De nombreuses soudures sont refaites, particulièrement au niveau de l’alimentation.

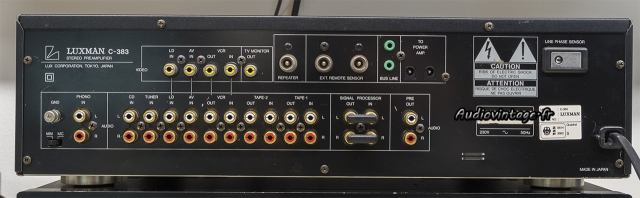

Luxman C-383 : connectique.
Connectique.

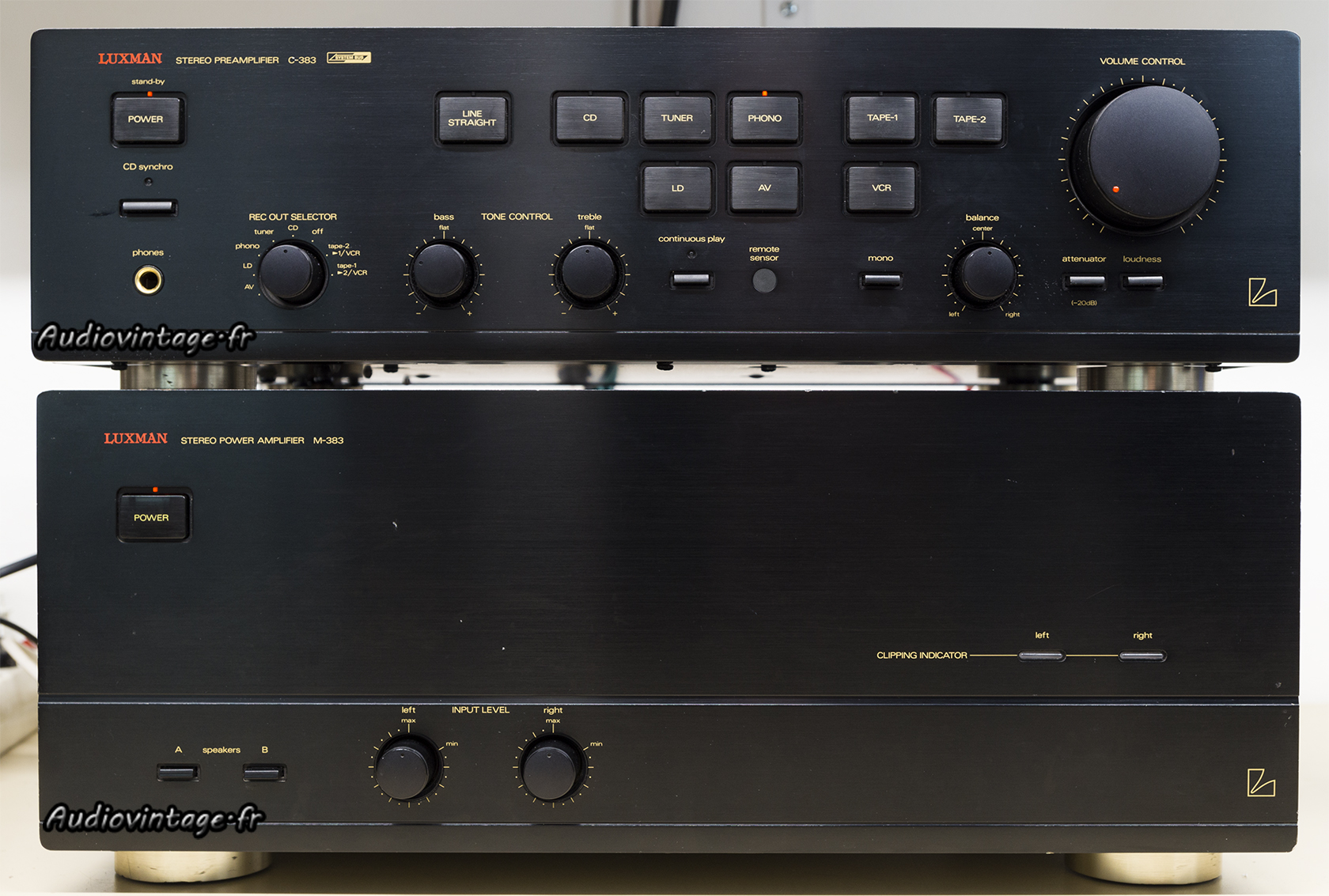

Luxman C-383 : encombrants appareils :)
Les compères en action.

Les mesures sur entrée CD :

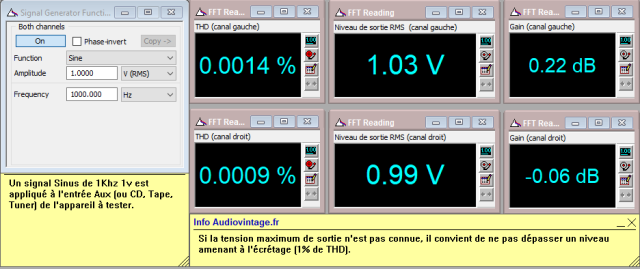

Luxman C-383 : distorsion-a-1v-en-sortie-entree-CD-tone-defeat
Distorsion à 1v en sortie, entrée CD, tone defeat.

Luxman C-383 : distorsion-a-9v-en-sortie-entree-CD-tone-defeat
Distorsion à 9v en sortie, entrée CD, tone defeat.

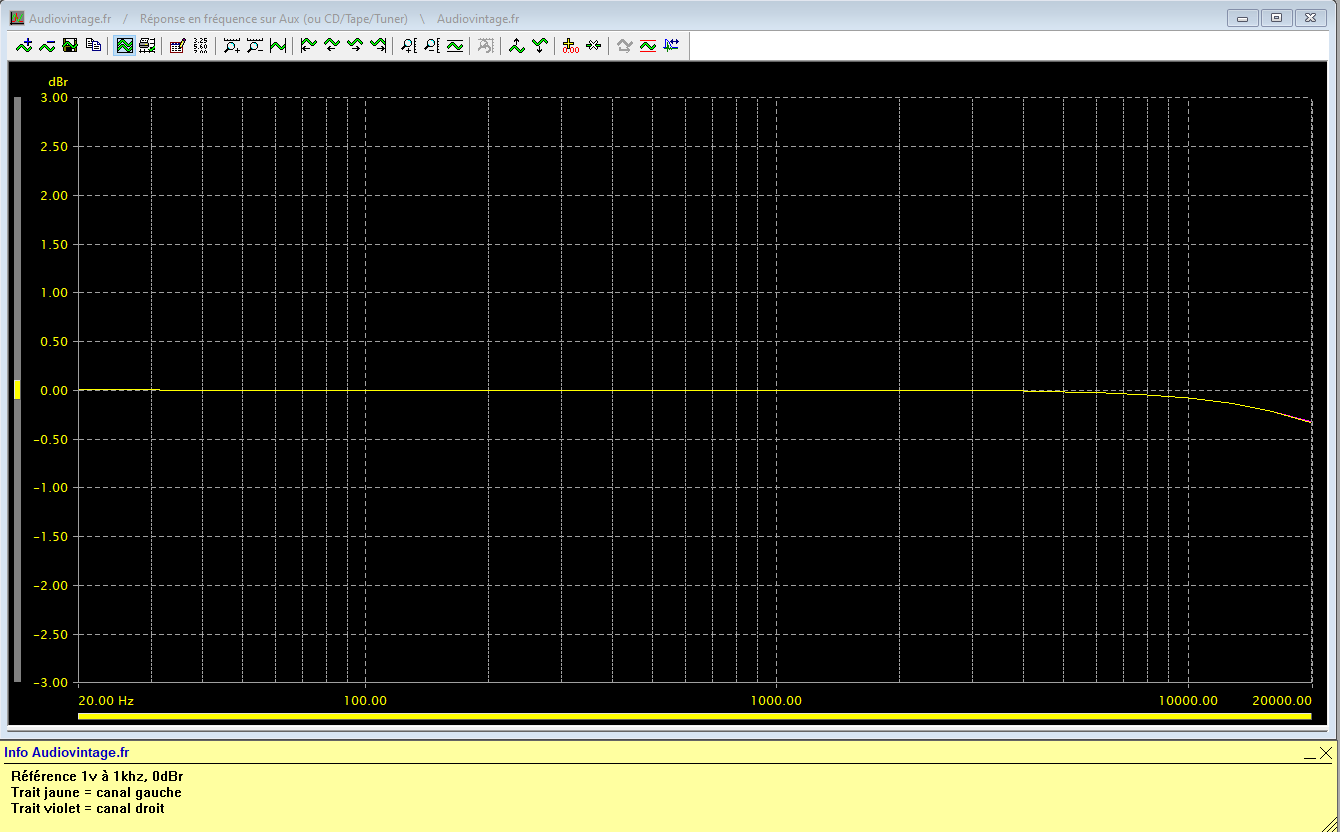

Luxman C-383 : reponse-en-frequence-a-1v-en-sortie-entree-CD-tone-defeat
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat.

Luxman C-383 : reponse-en-frequence-a-1v-en-sortie-entree-CD-tone-defeat-loudness-active
Réponse en fréquence à 1v en sortie, entrée CD, tone defeat, loudness activé.

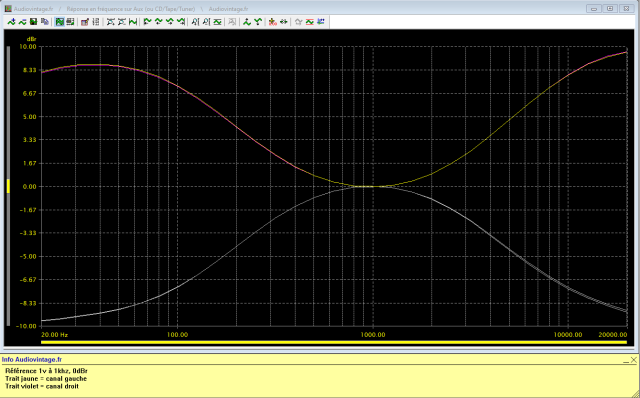

Luxman C-383 : reponse-en-frequence-a-1v-en-sortie-entree-CD-correcteurs-au-mini-puis-au-maxi
Réponse en fréquence à 1v en sortie, entrée CD, correcteurs de tonalité au mini puis au maxi.

Luxman C-383 : rapport-signal-bruit-a-1v-en-sortie-entree-CD-tone-defeat
Rapport signal bruit à 1v en sortie, entrée CD, tone defeat.

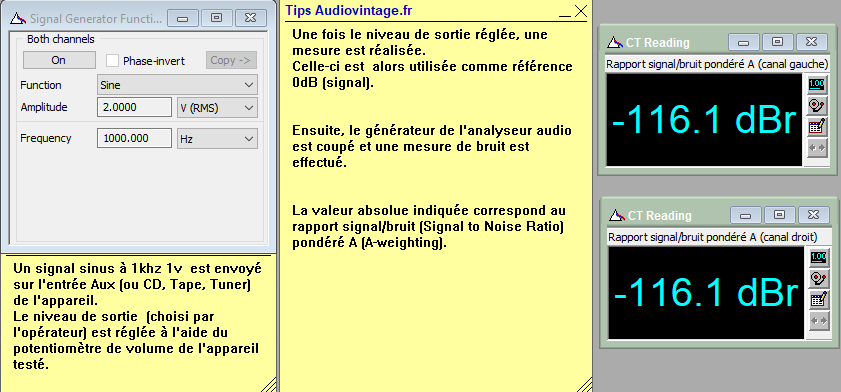

Luxman C-383 : rapport-signal-bruit-a-9v-en-sortie-entree-CD-tone-defeat
Rapport signal bruit à 9v en sortie, entrée CD, tone defeat.

Les mesures sur entrée phono MM :

Luxman C-383 : distorsion-a-1v-en-sortie-entree-phono-MM-tone-defeat
Distorsion à 1v en sortie, entrée phono MM, tone defeat.

Luxman C-383 : reponse-en-frequence-a-1v-en-sortie-entree-phono-MM-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.

Luxman C-383 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.

Luxman C-383 : rapport-signal-bruit-a-9v-en-sortie-entree-phono-MM-tone-defeat
Rapport signal bruit à 9v en sortie, entrée phono MM, tone defeat.

Les mesures sur entrée phono MC :

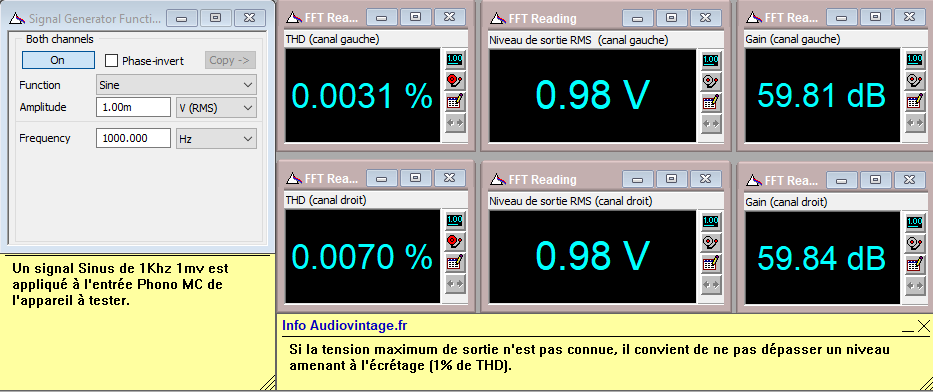

Luxman C-383 : distorsion-a-1v-en-sortie-entree-phono-MC-tone-defeat
Distorsion à 1v en sortie, entrée phono MC, tone defeat

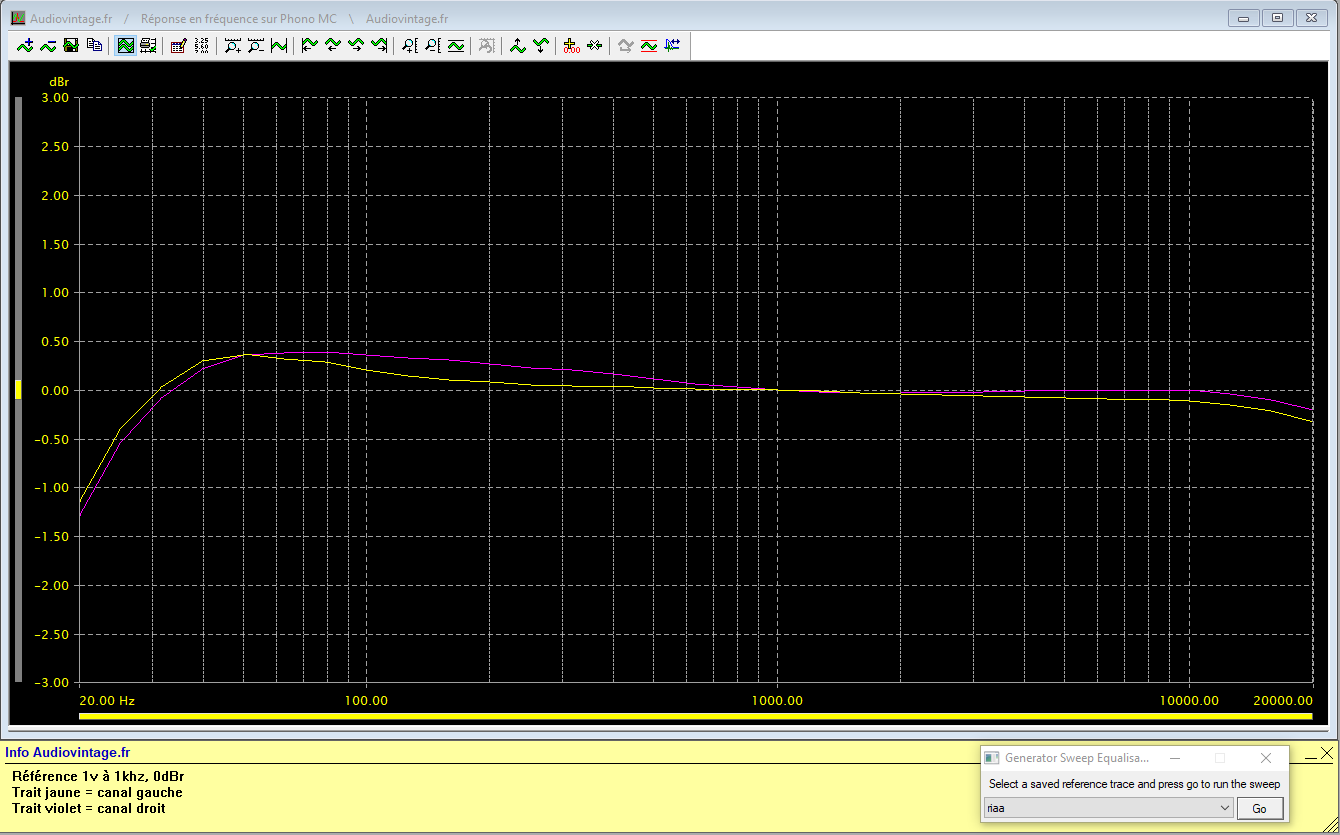

Luxman C-383 : reponse-en-frequence-a-1v-en-sortie-entree-phono-MC-tone-defeat
Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

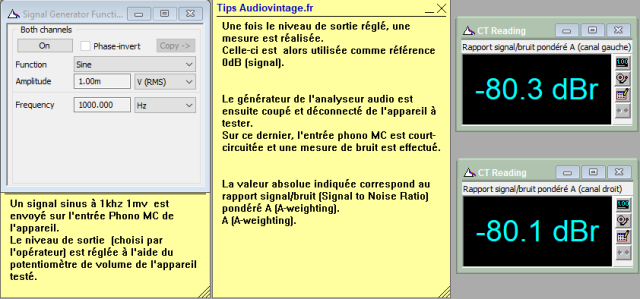

Luxman C-383 : rapport-signal-bruit-a-1v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.

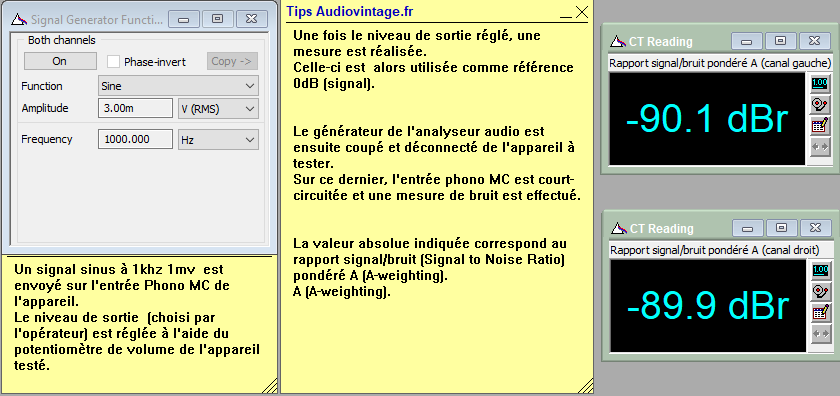

Luxman C-383 : rapport-signal-bruit-a-9v-en-sortie-entree-phono-MC-tone-defeat
Rapport signal bruit à 9v en sortie, entrée phono MC, tone defeat.

Les mesures à l’oscilloscope :

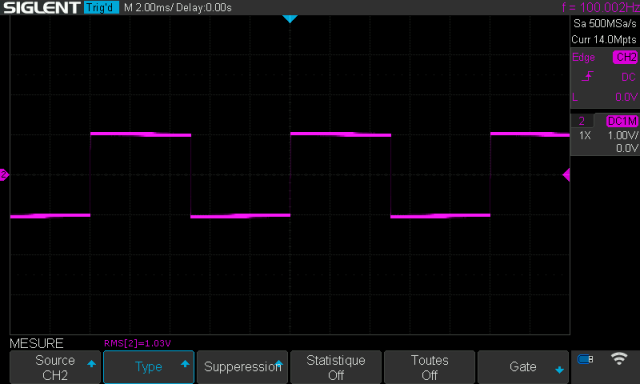

Luxman C-383 : signal-carre-a-100hz
Luxman C-383 : signal-carre-a-1khz
Luxman C-383 : signal-carre-a-10khz

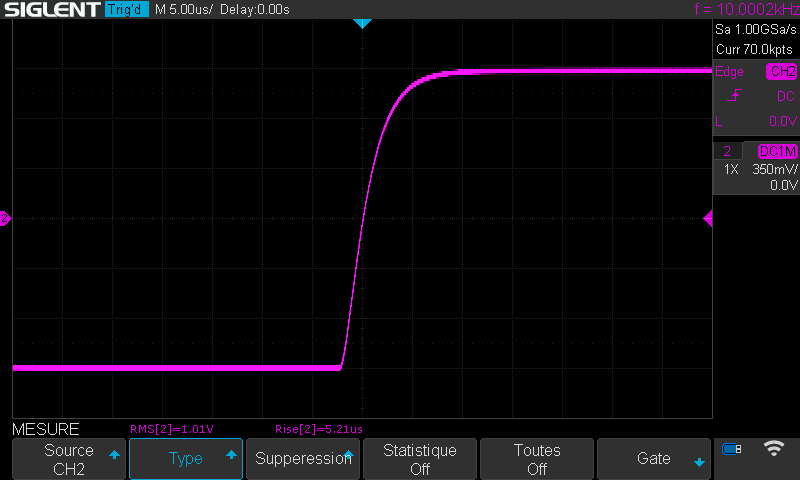

Luxman C-383 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD.
