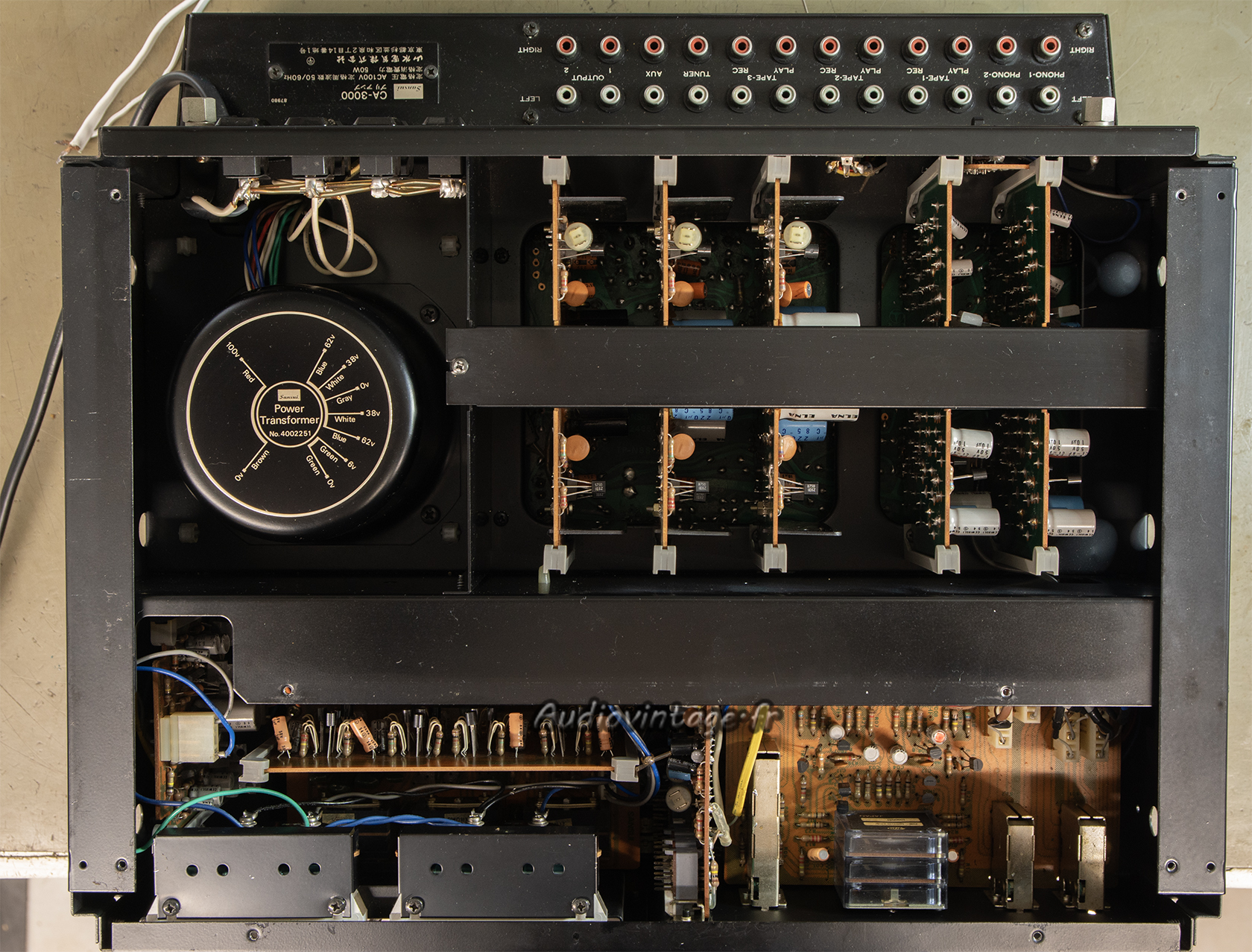

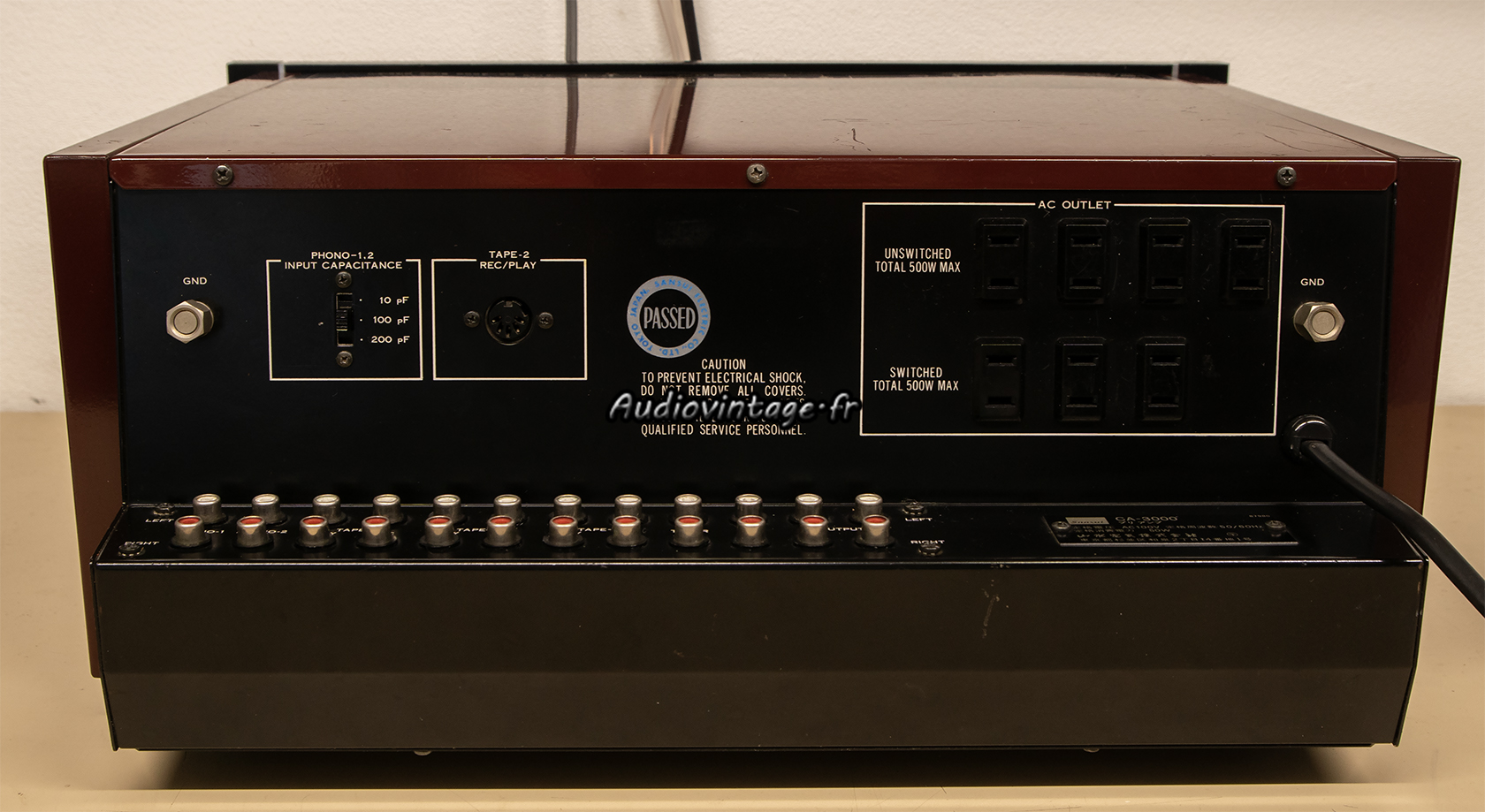

Sansui CA-3000. Ce préamplificateur, le plus abouti de la gamme Sansui de l’époque est une machine aussi complète que complexe. Pour le technicien que je suis, en prendre un par an est largement suffisant, le temps que les rares cheveux qui daignent encore apparaitre sur ma tête prennent le temps de repousser suite aux heures de calvaires passées dans les entrailles de la bête.
Cet exemplaire provient directement du Japon, en 100v uniquement, ce qui ne pose absolument aucun souci en soit du moment que l’on utilise un transformateur adéquat pour son utilisation en France.
Il ne fonctionne pas correctement, le son disparait sur un canal et réapparait si on active un filtre. Le vumètre droit à tendance à se bloquer. L’éclairage des dits-vumètre est défectueux, et visiblement une réparation a été faite sur ce circuit.

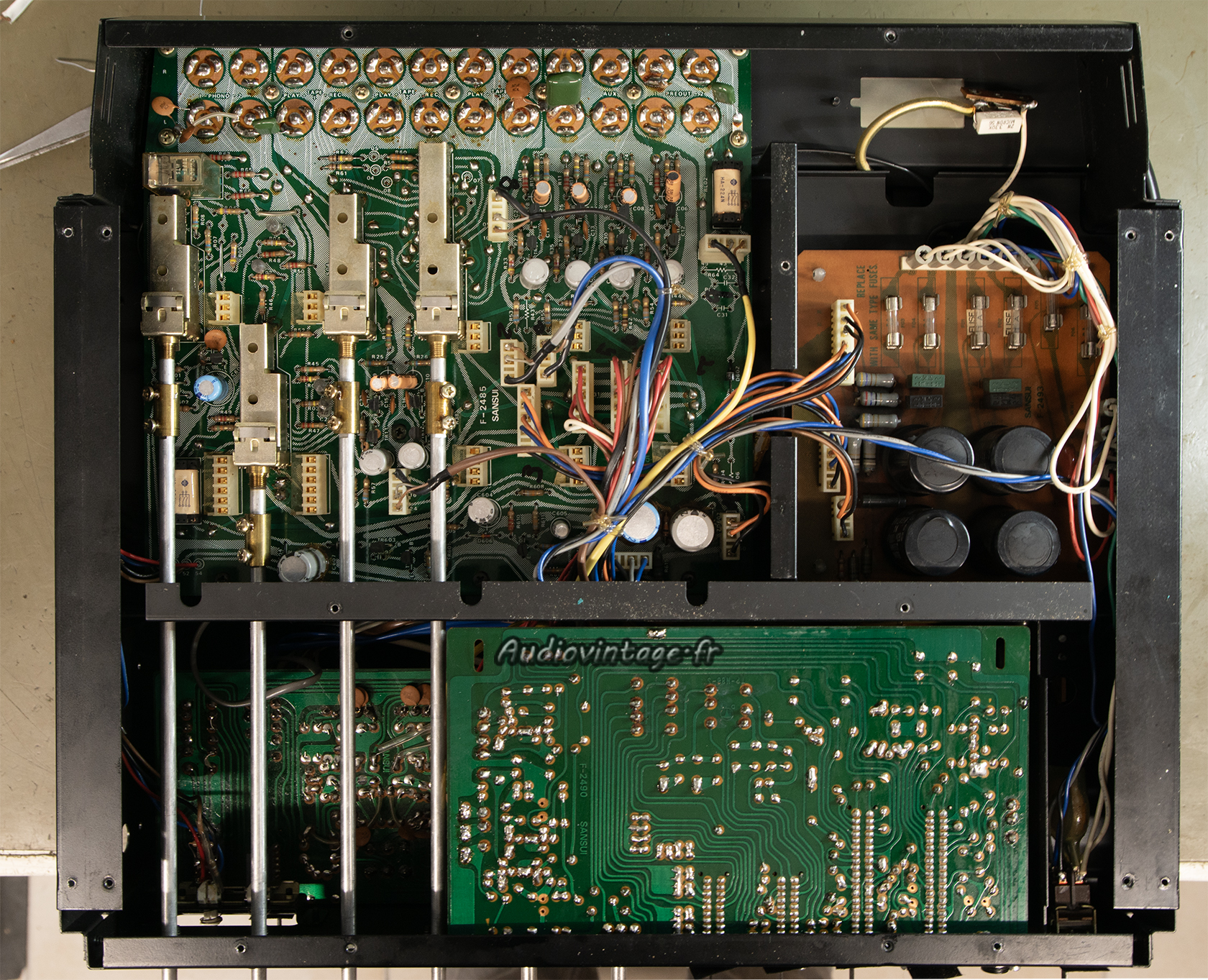

Un diagnostic permet de constater que de nombreux transistors ont peut-être été remplacés (en tout cas, ils ont été dessoudés), mais les références d’origine étant possiblement problématiques, il faudra se coller à leur remplacement.
Un point qui aurait pu être positif est que les fameux « gripplets » (les soudures permettant de passer d’un côté à l’autre sur les deux circuits double face) ont été refait.
Hélas, je ne sais pas comment s’y est pris l’intervenant, mais une bonne quantité de soudures réalisées ne sont pas bonnes et sont responsables des soucis de coupure de son… Dommage !

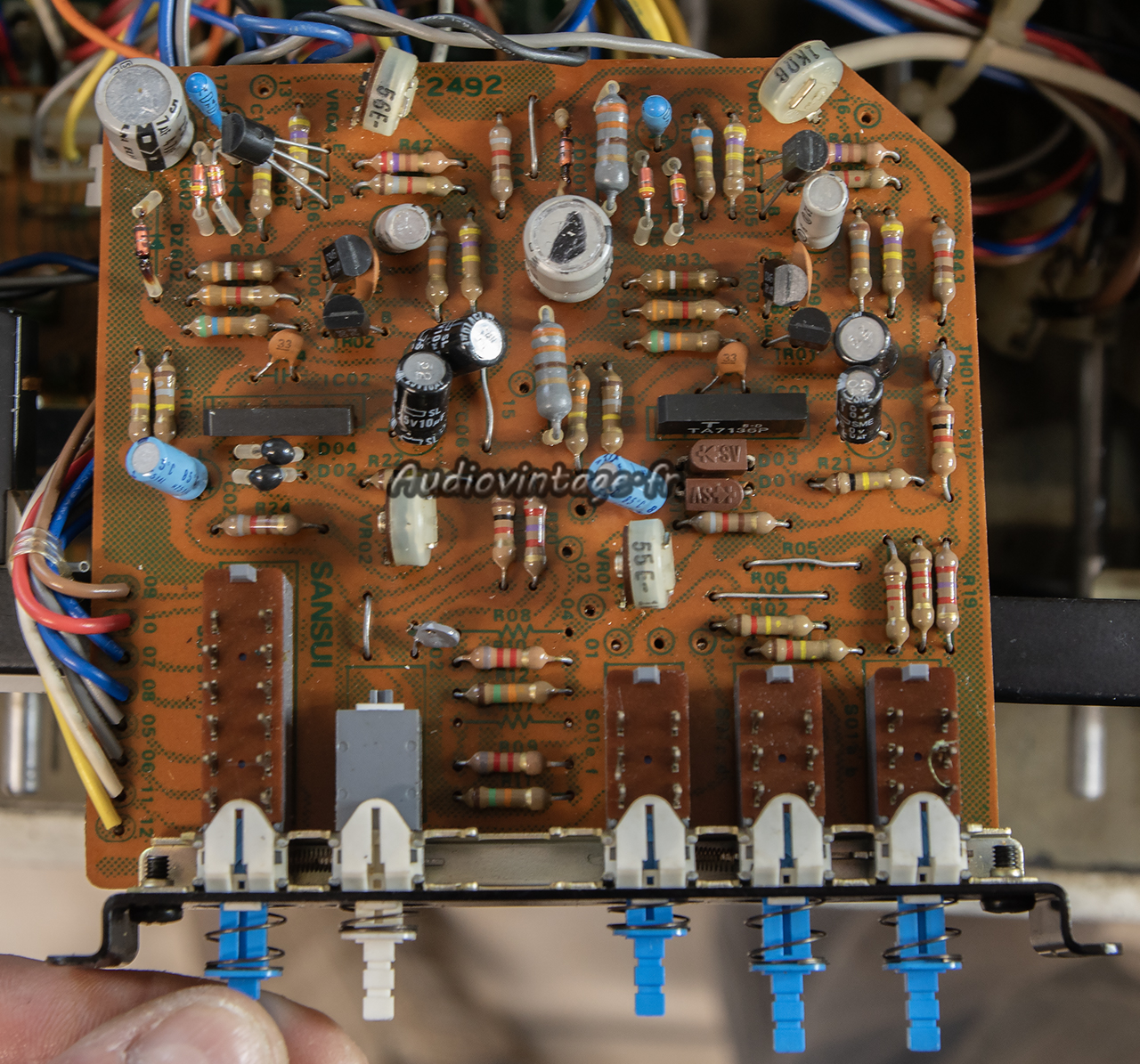

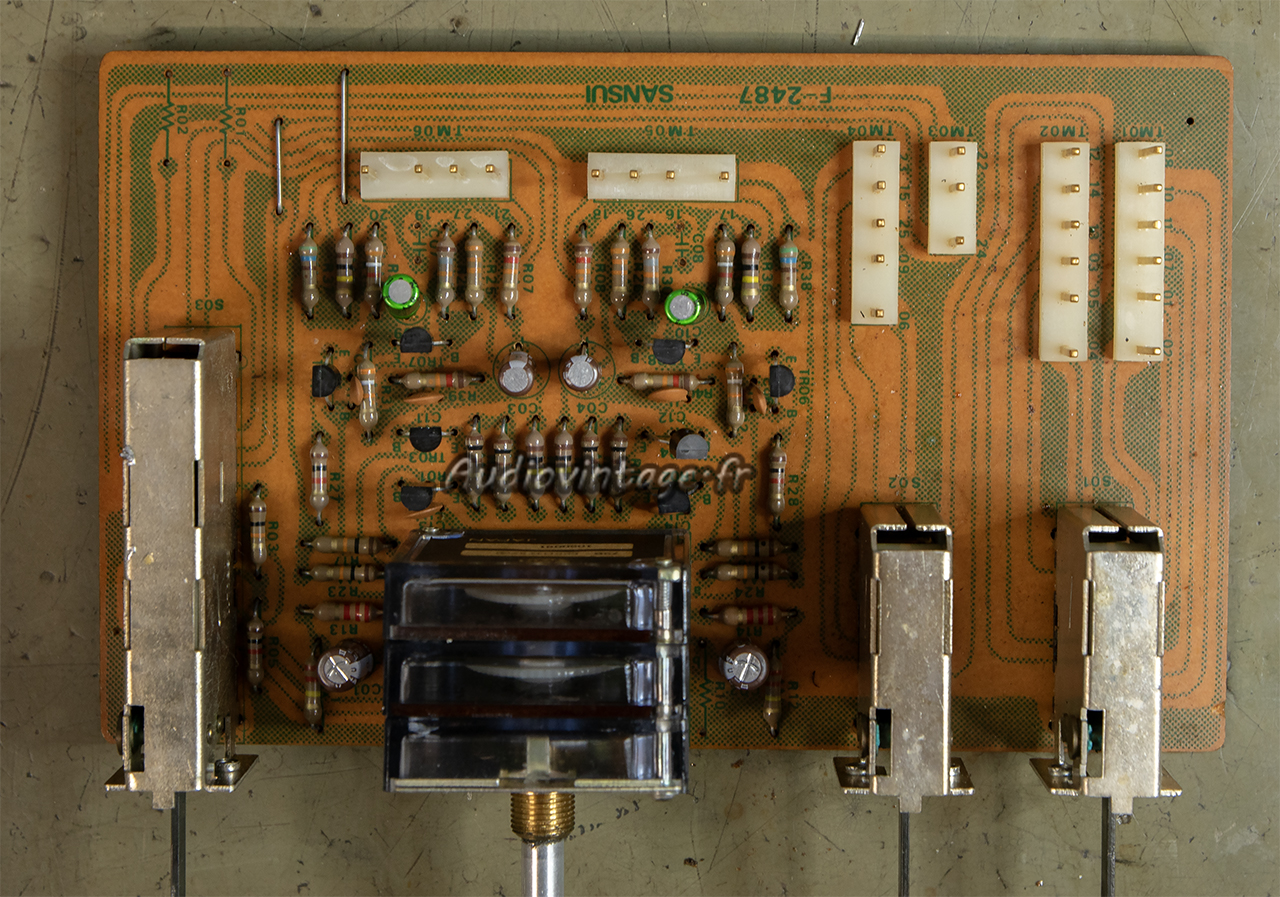

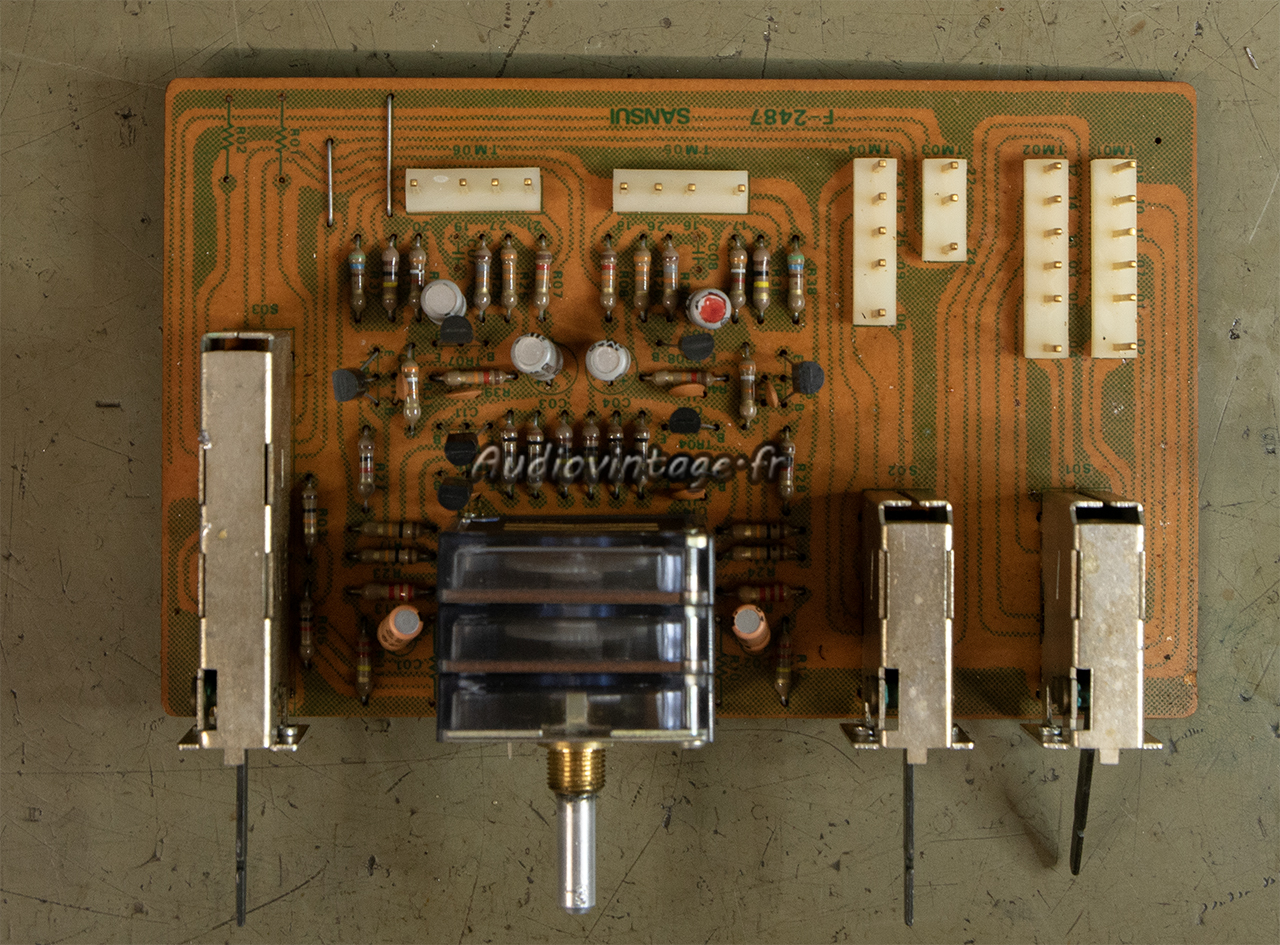

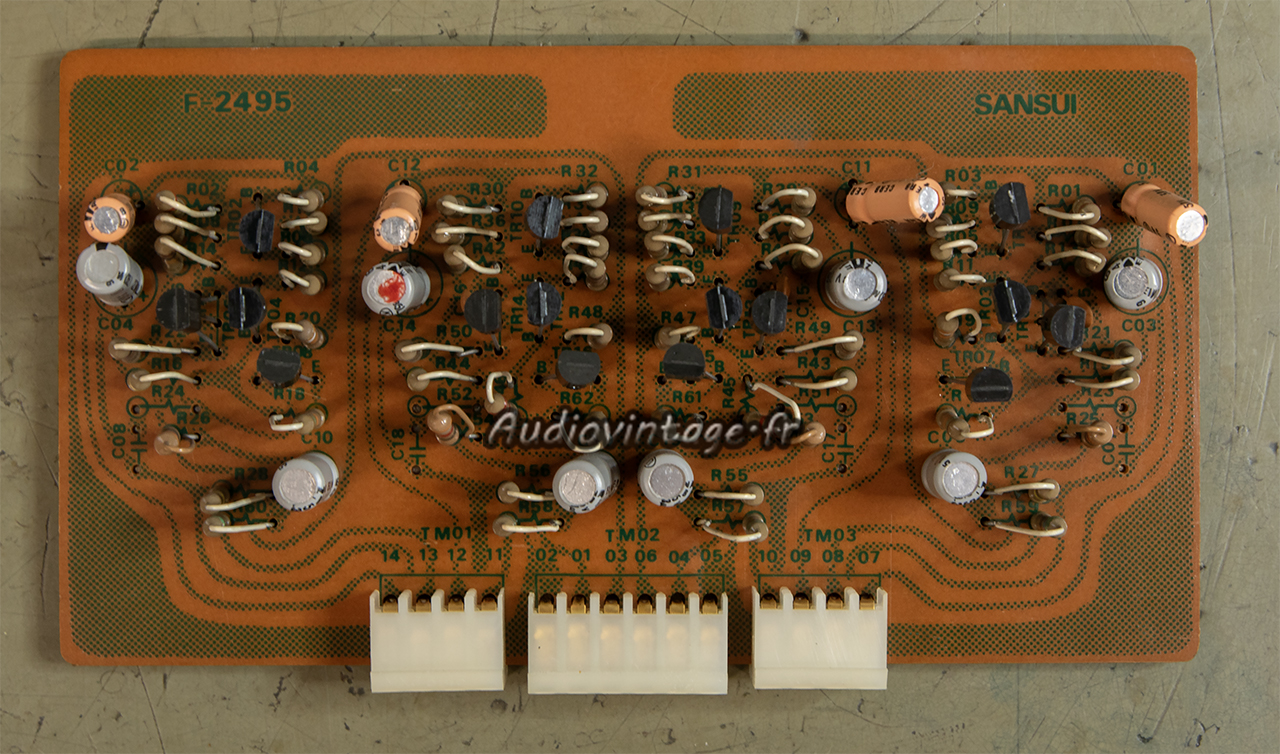

Le circuit des filtres, double face.
Tous les condensateurs chimiques et les transistors sont remplacés. Les gripplets sont tous repris.
Tous les condensateurs chimiques et les transistors sont remplacés. Un condensateur céramique en mauvais état a également été changé.

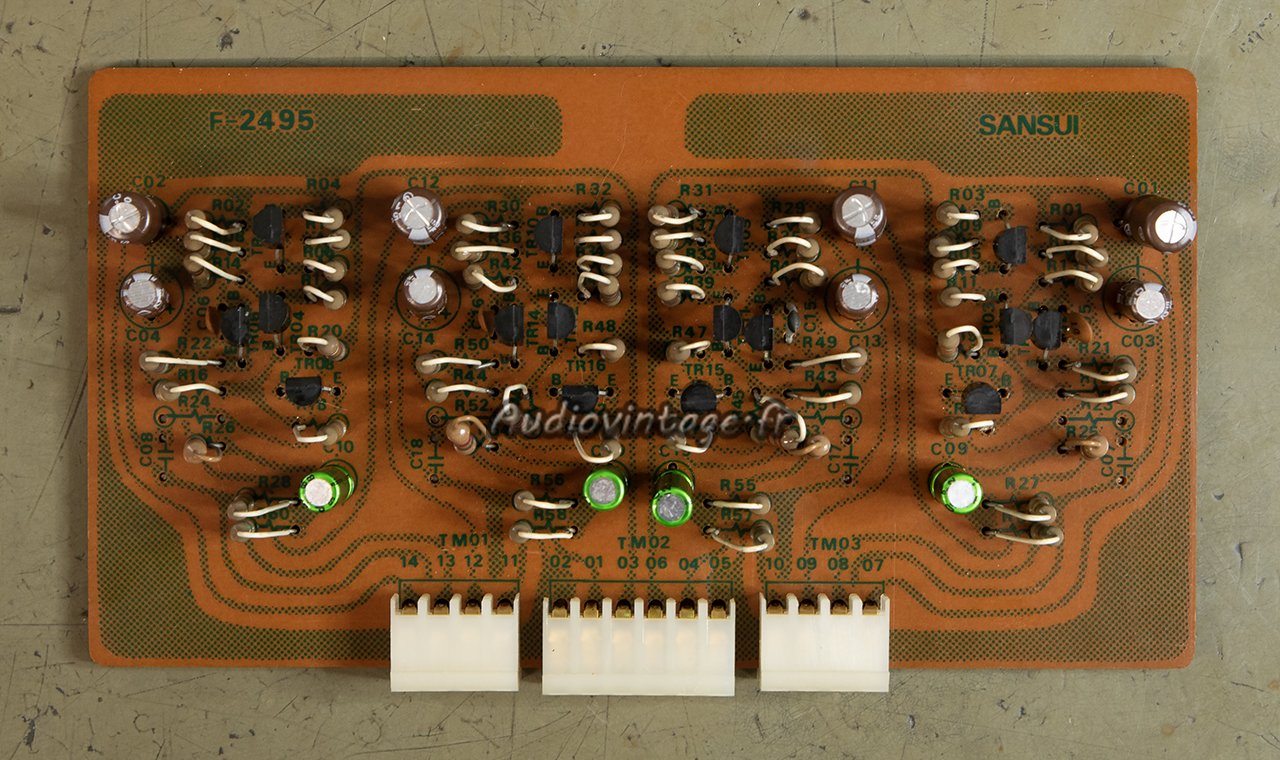

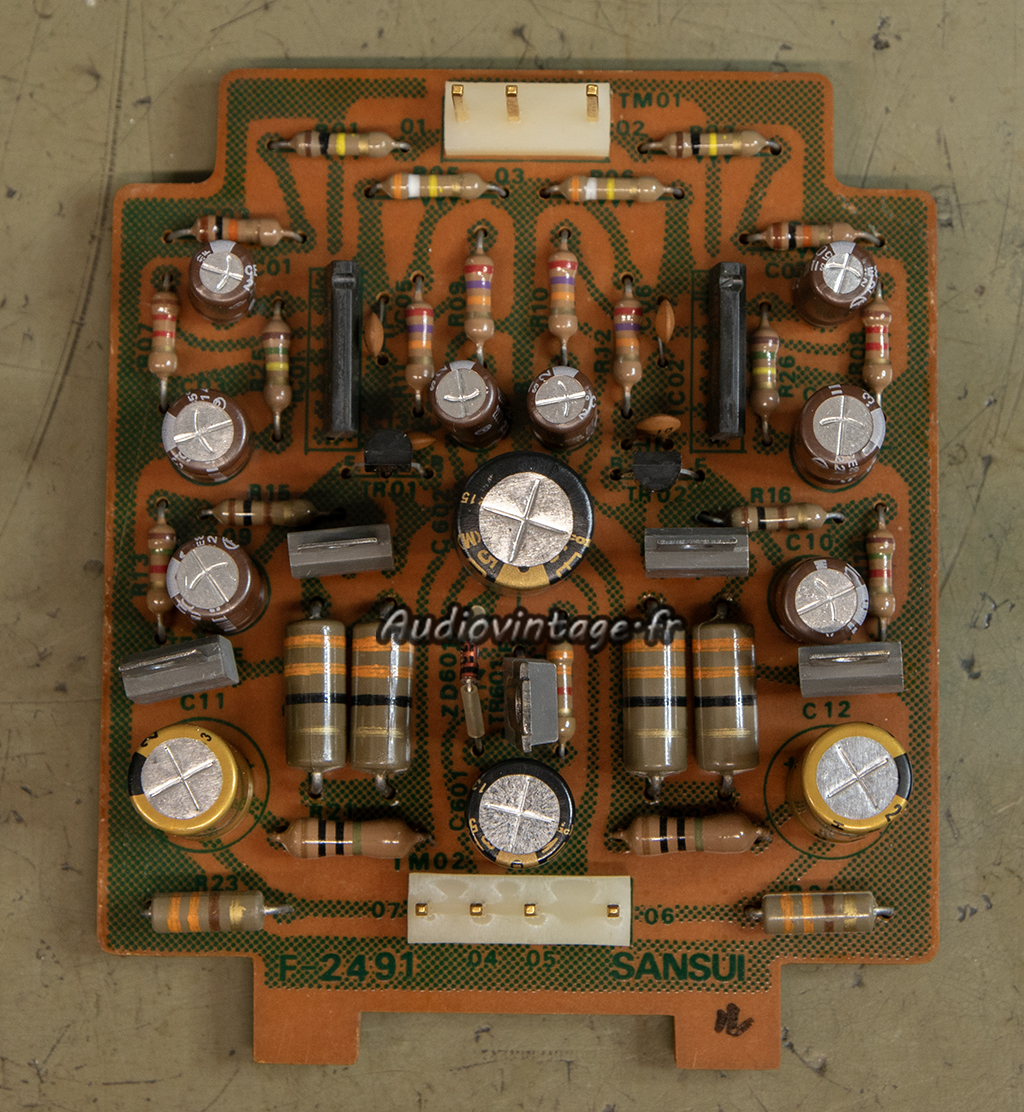

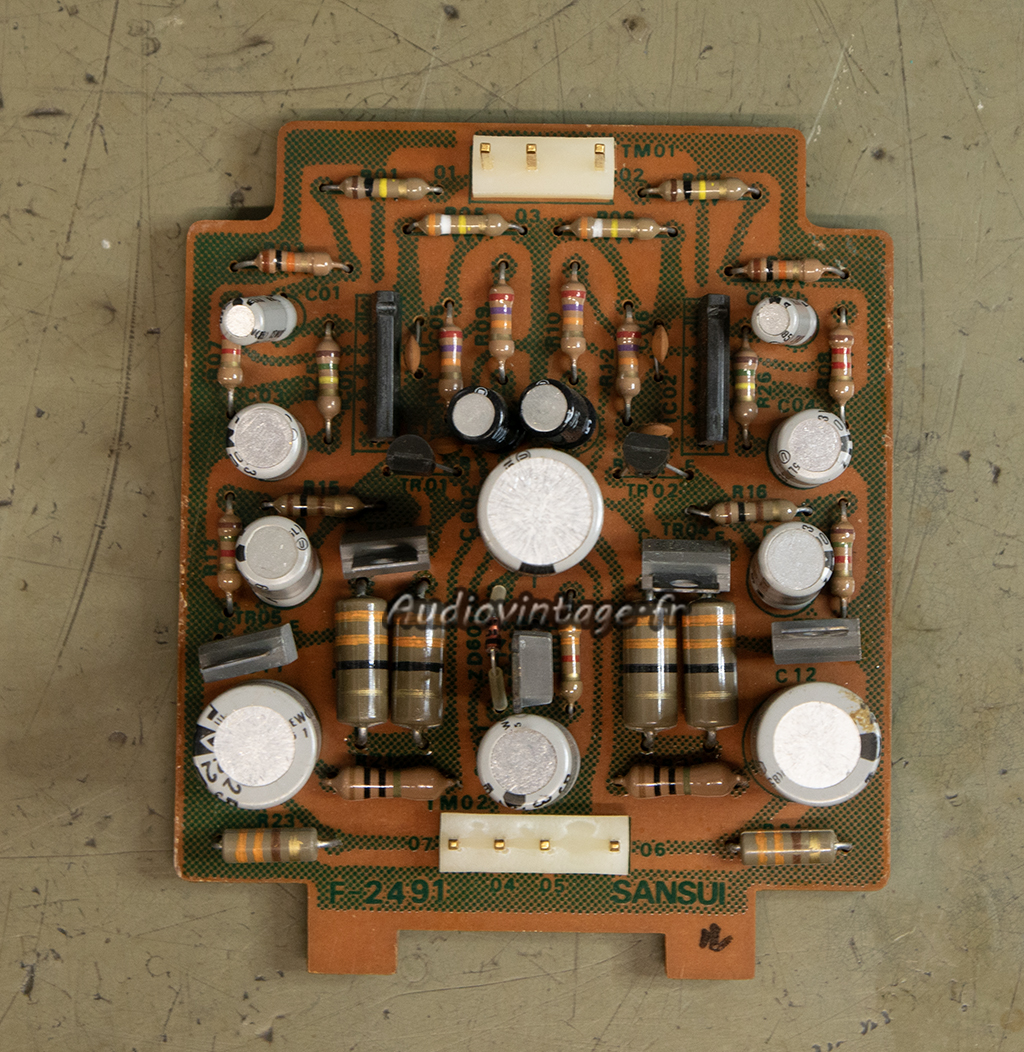

Le circuit d’amplification casque.
Condensateurs chimiques et certains transistors remplacés.

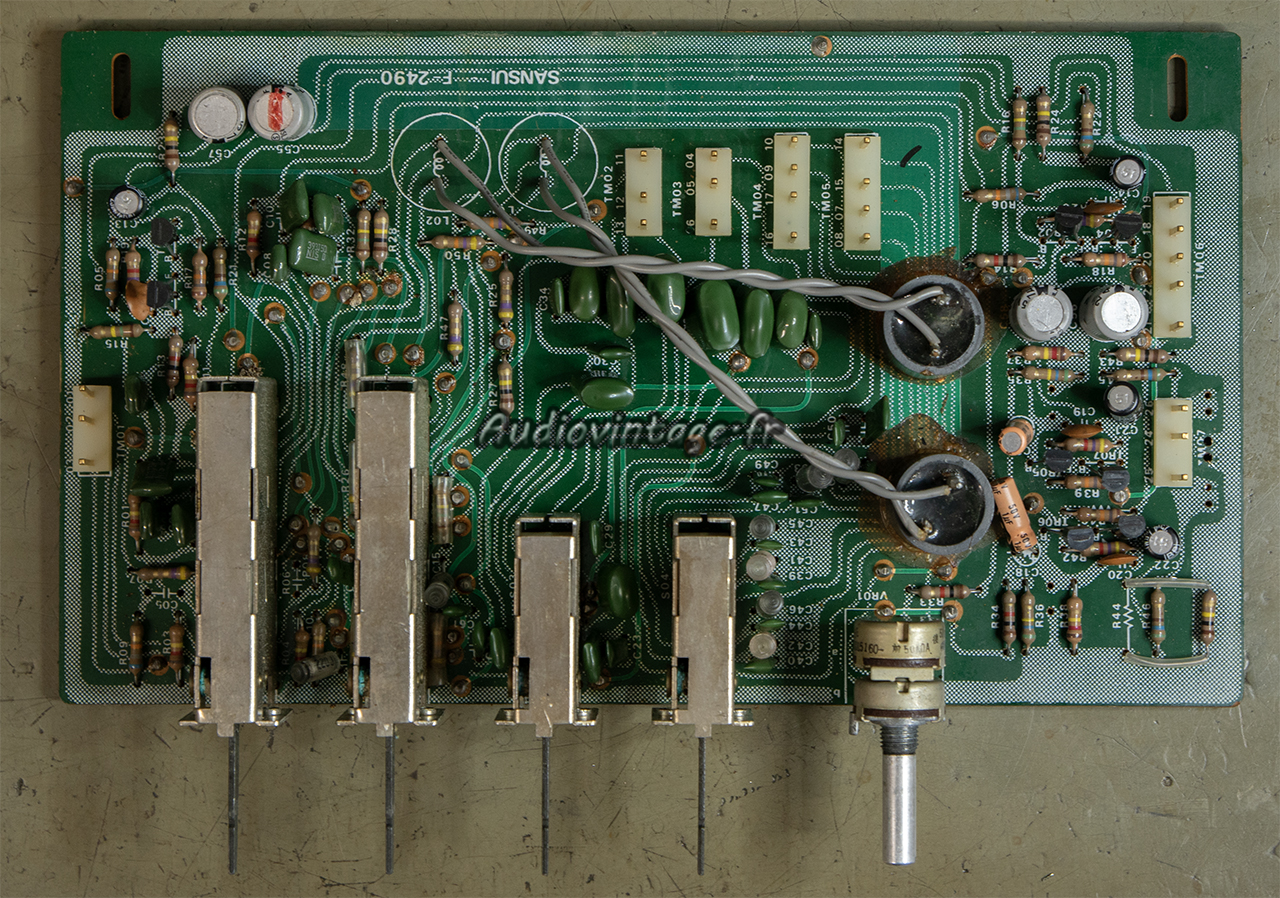

Le circuit « volume et muting ».

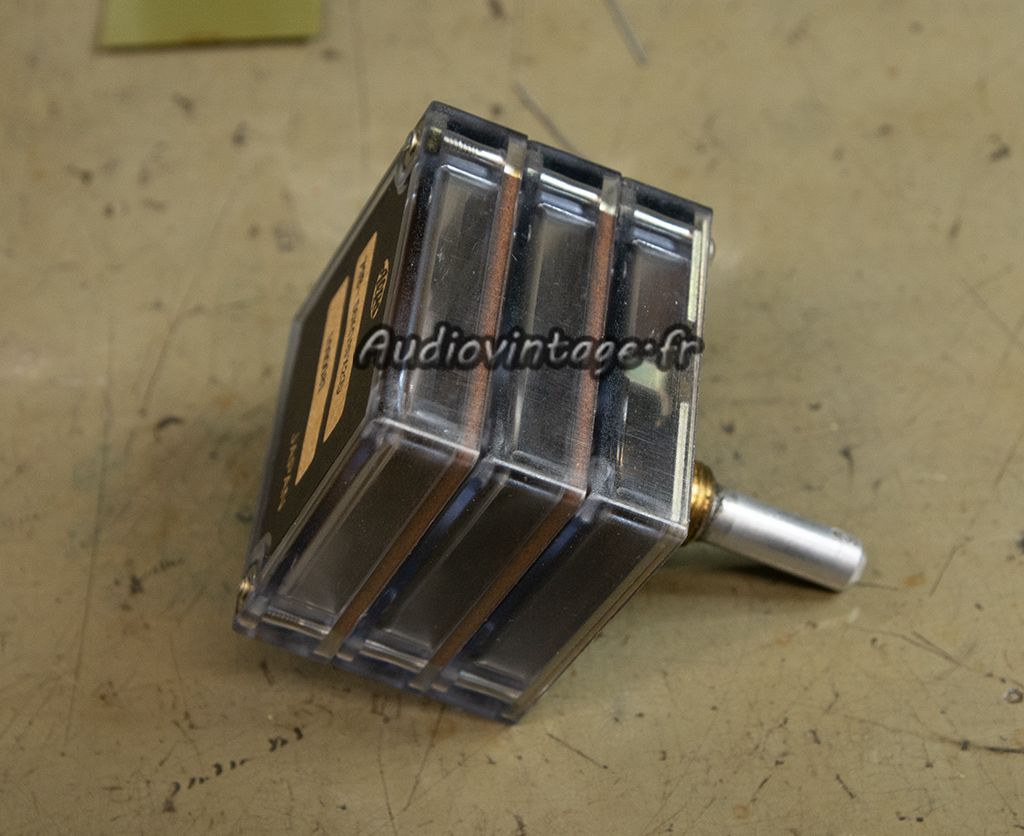

Le potentiomètre de volume est retiré pour être correctement nettoyé.
Tous les condensateurs chimiques et les transistors sont remplacés. Potentiomètre remonté commandes nettoyées.
Le circuit des vumètres, A noter une réparation visible avec entre autres, le remplacement de deux varistor.
Circuit révisé. Le blocage aléatoire du vumètre cité en haut de cet article est éliminé en reprenant son réglage mécanique du point 0.
Le calibrage sera repris en fin d’intervention.

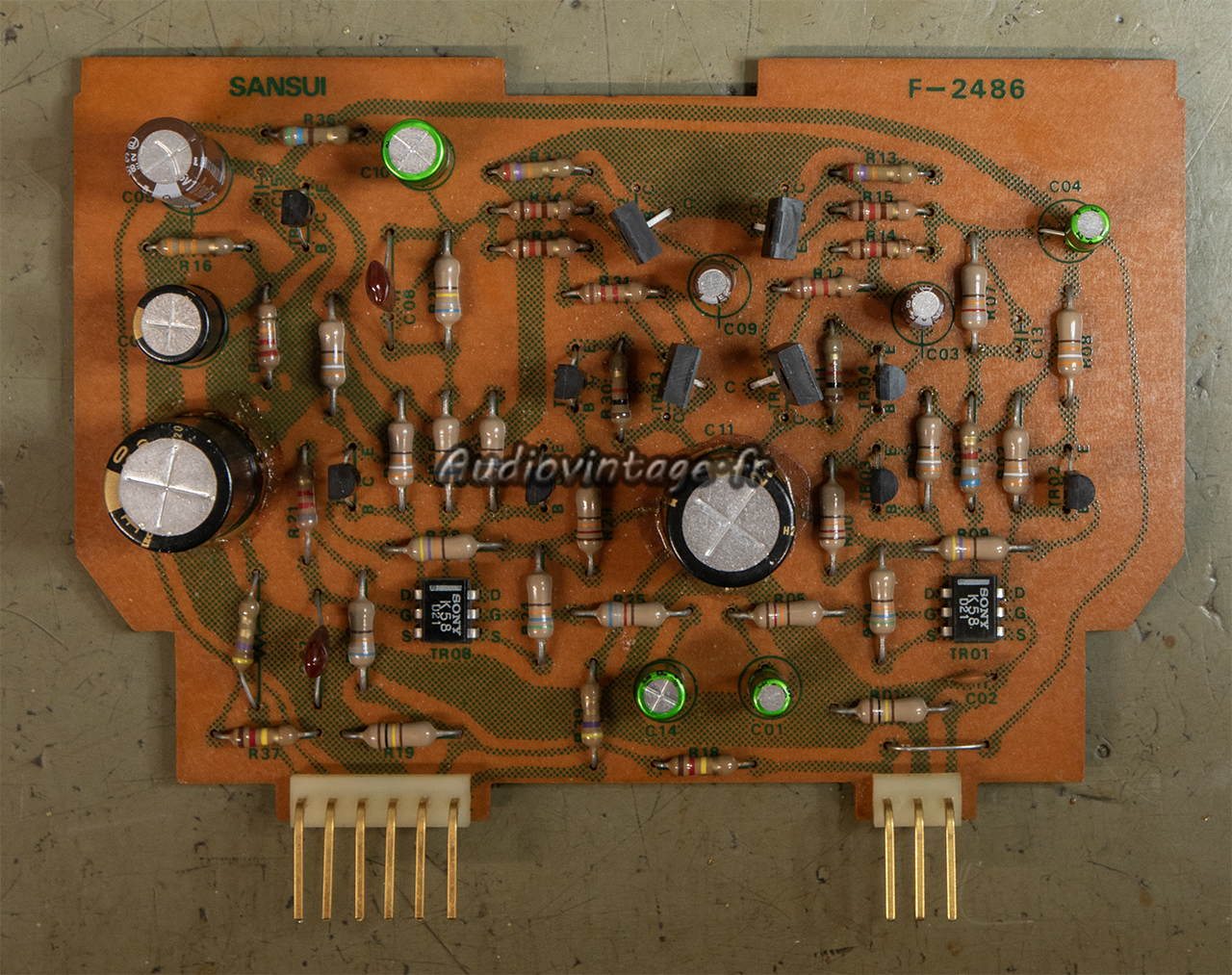

Un des deux circuits phono (un par canal).
Condensateurs chimiques neufs ainsi que tous les transistors bipolaires.

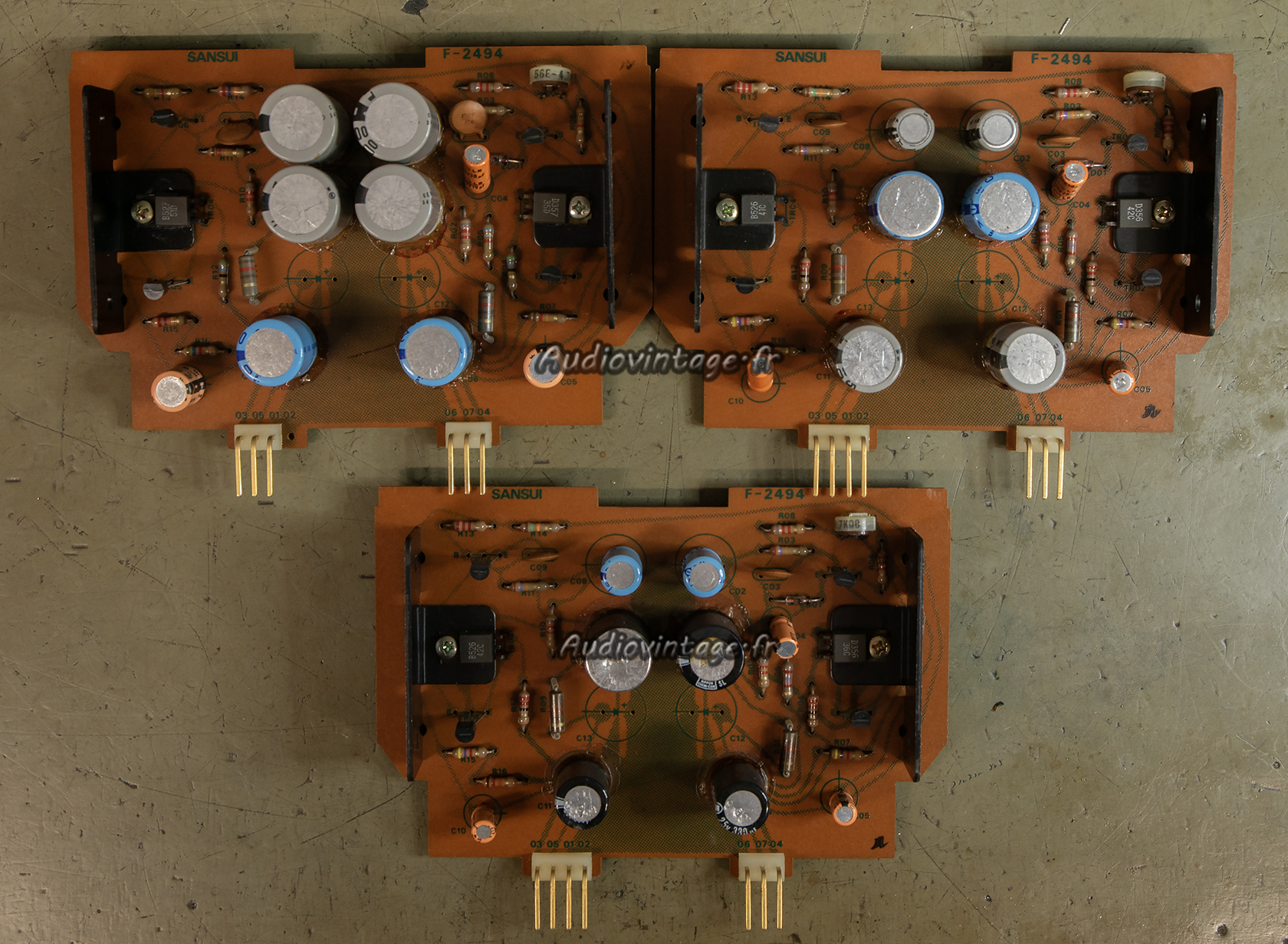

Les trois circuits d’alimentation régulés.
Condensateurs chimiques et transistors seront remplacés. Je n’ai pas pris de photos une fois le boulot effectué mais vous pourrez voir assez distinctement ces circuits révisés en fin d’intervention.

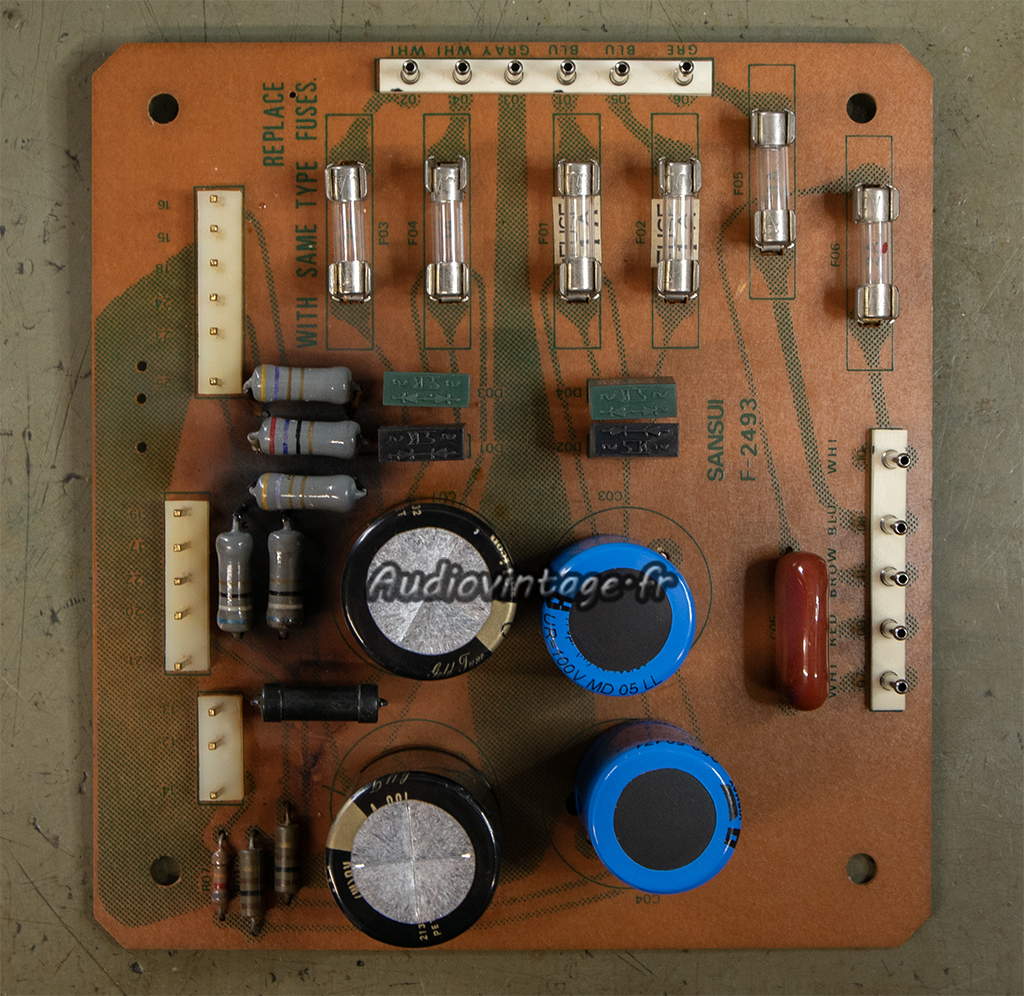

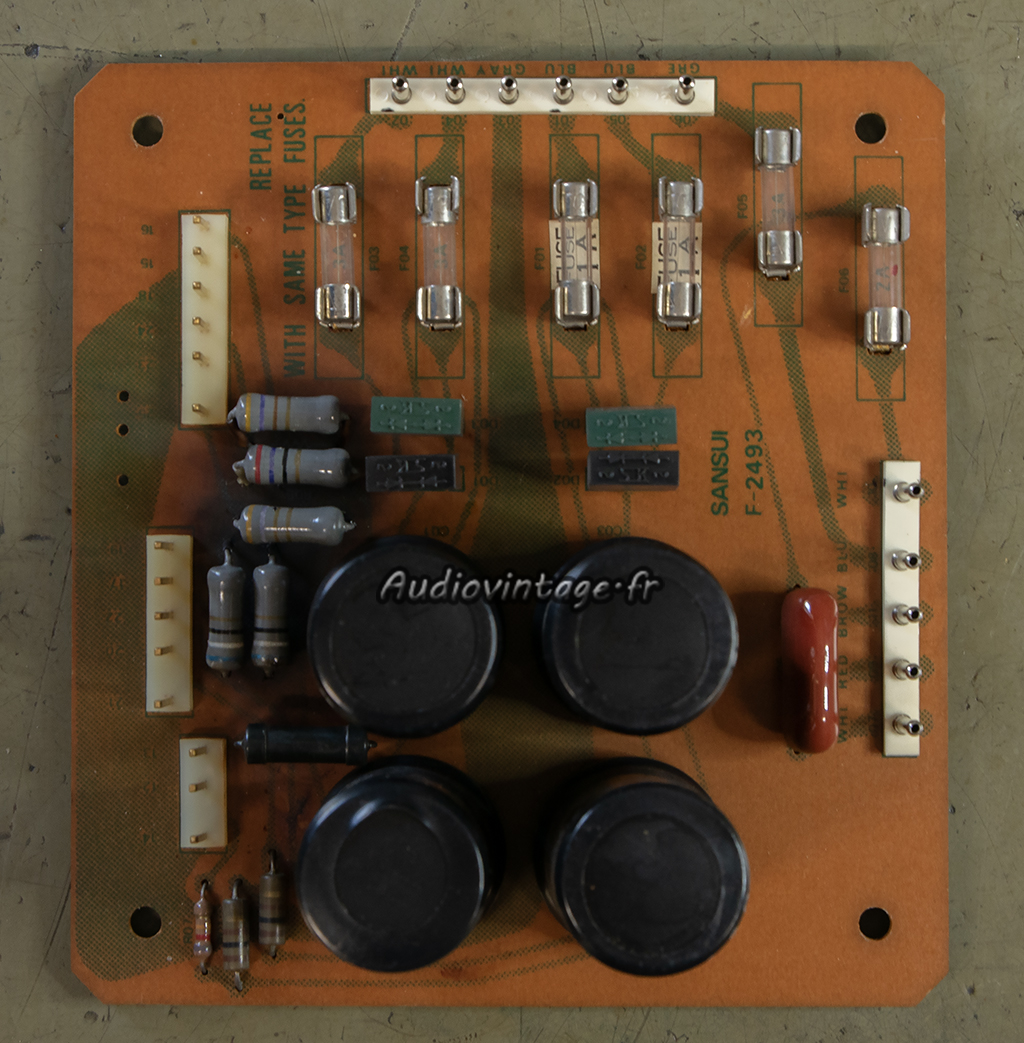

Le circuit d’alimentation « générale ».
Condensateurs chimiques remplacés.

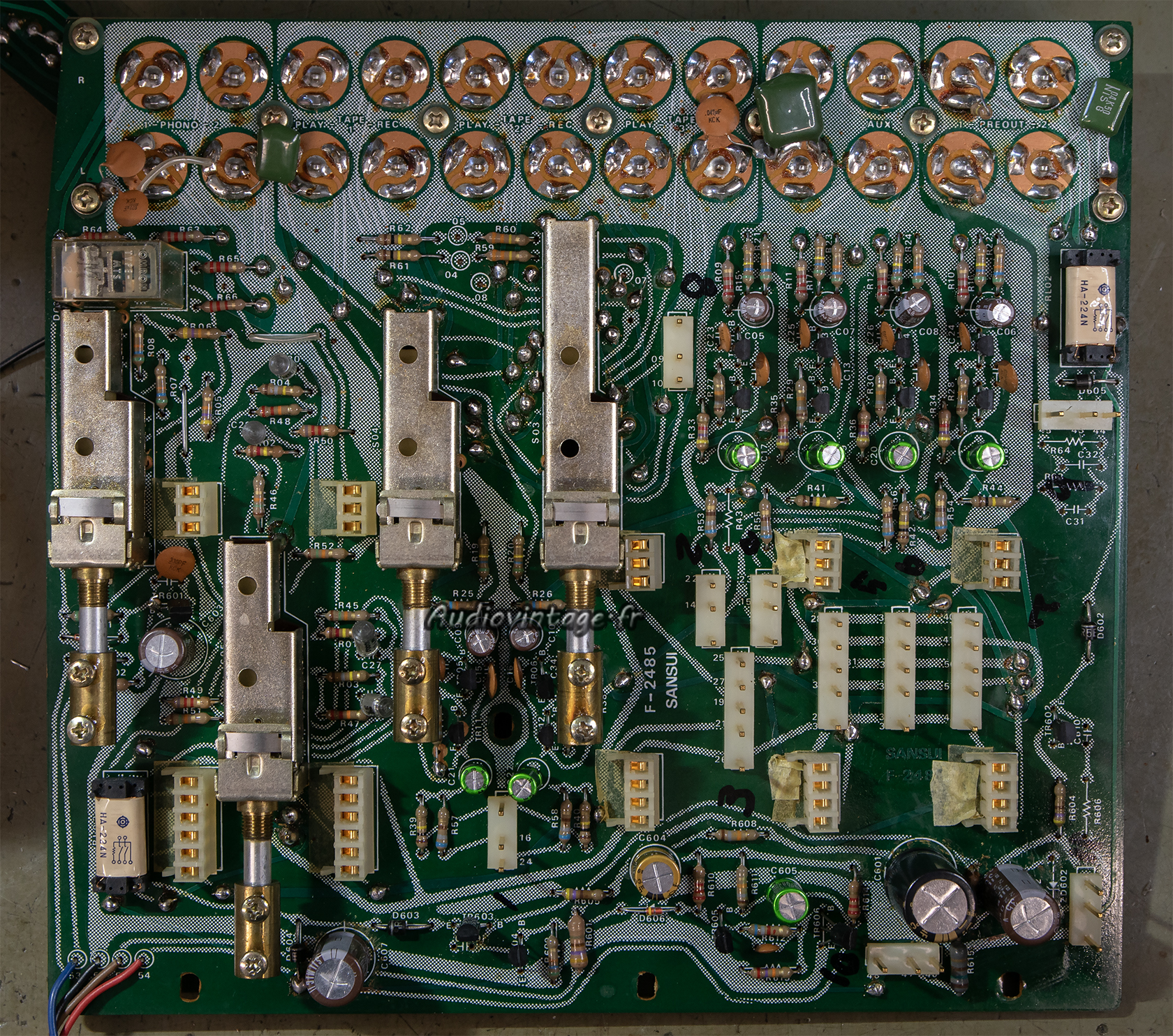

Le circuit « d’entrée », double face, que l’on eut considéré comme la « carte mère », sur laquelle viennent se connecter les autres circuits.
Condensateurs chimiques et transistors remplacés. Et les dizaines et dizaines de gripplets refaits….

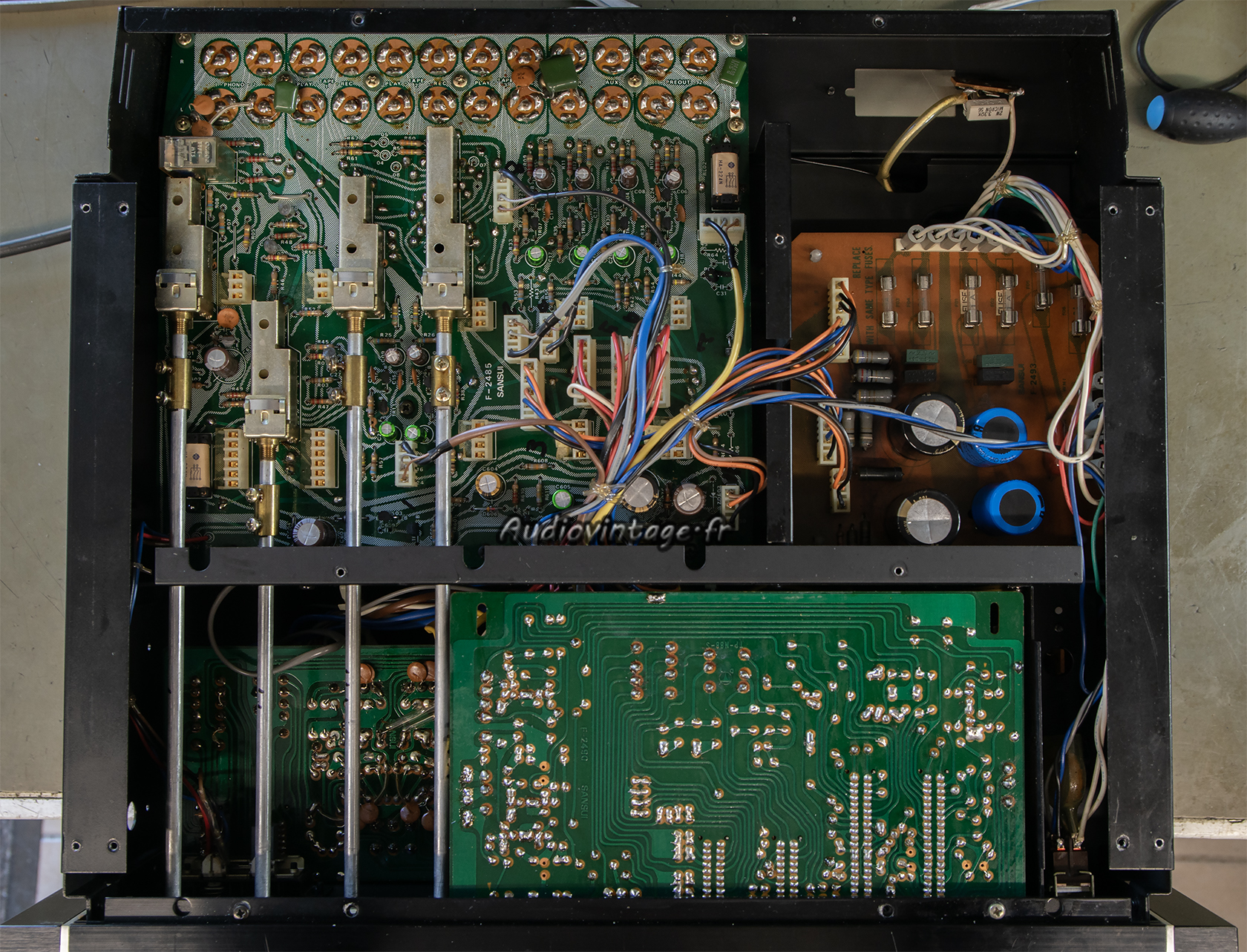

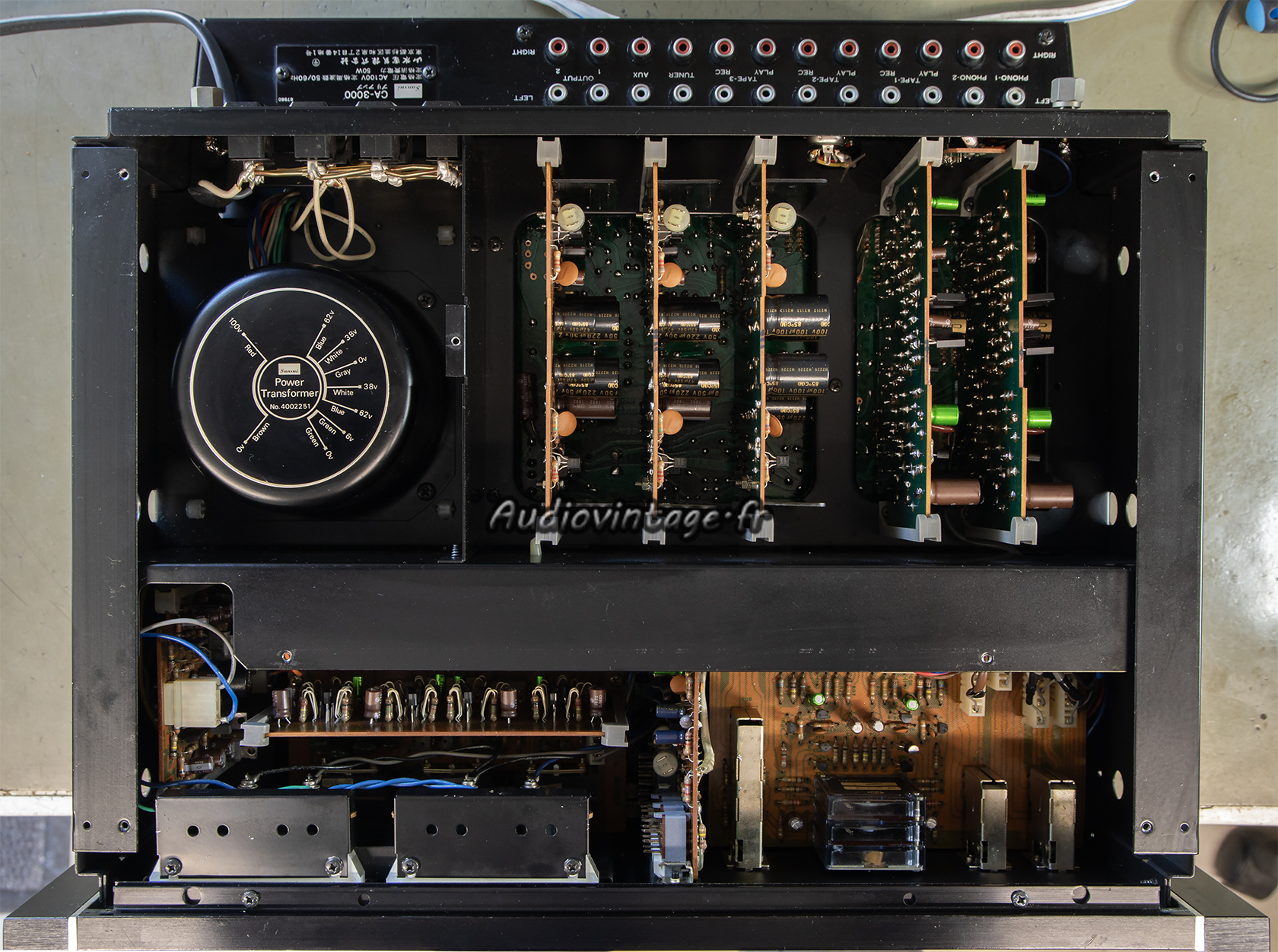

Je réassemble le tout. Les ampoules des vumètres sont remplacées. Les tensions d’alimentation ajustées, et enfin les vumètres calibrés. Terminé.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

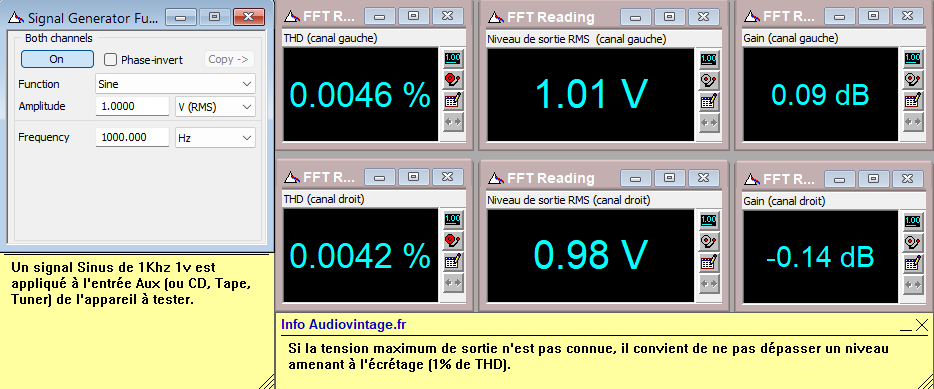

Distorsion à 1v en sortie, entrée aux, tone defeat.

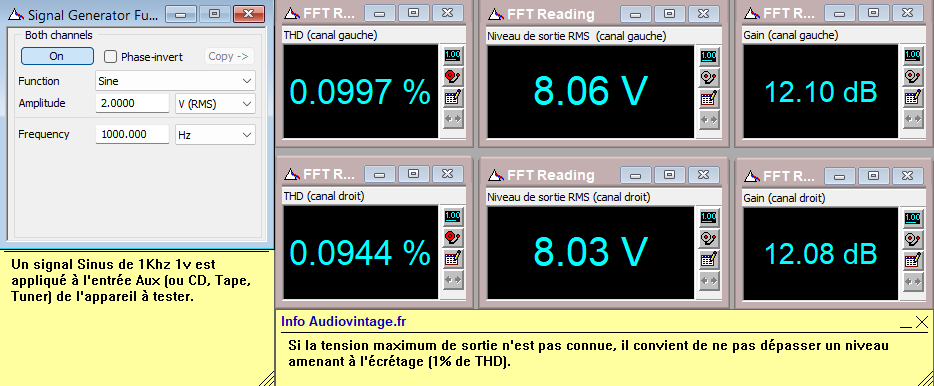

Distorsion à 8v en sortie, entrée aux, tone defeat.
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.
Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, action des filtres.

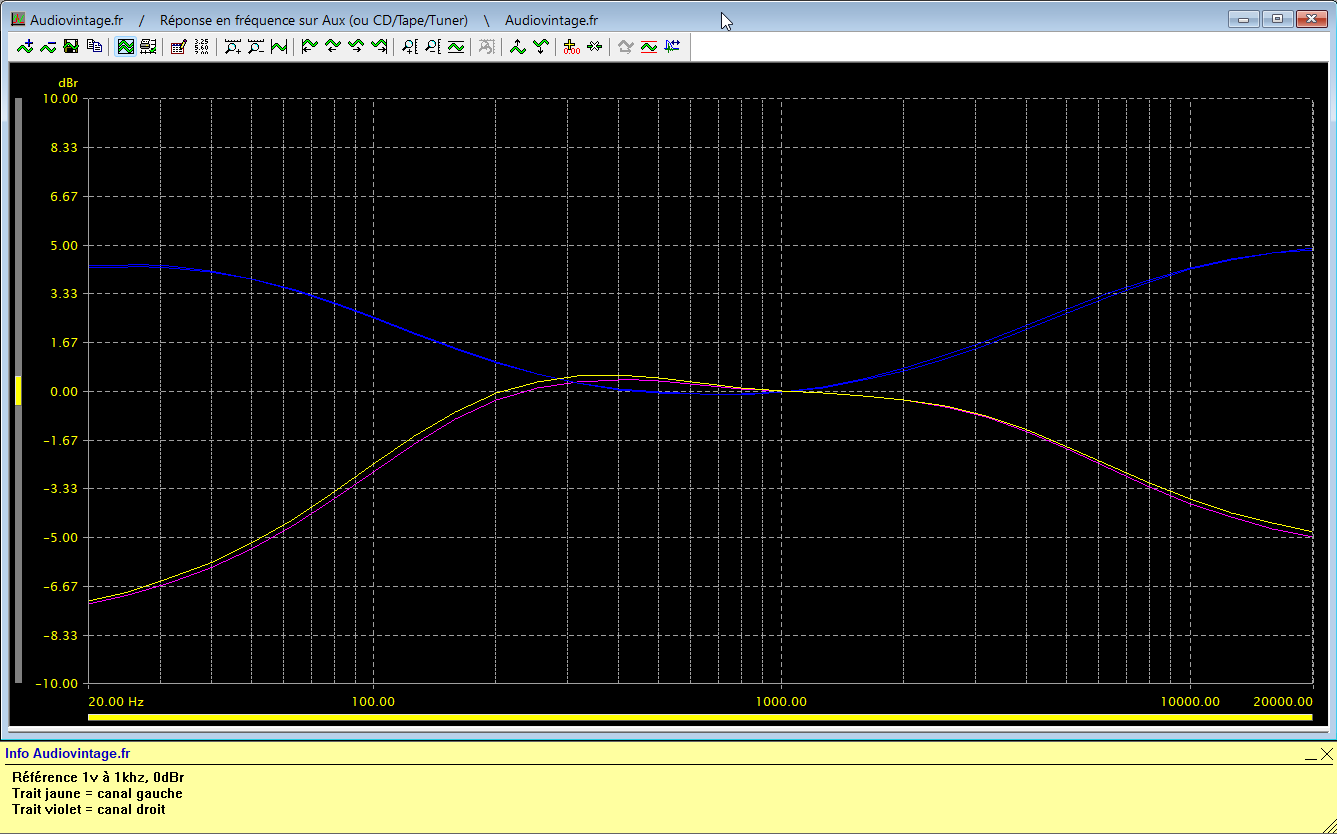

Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

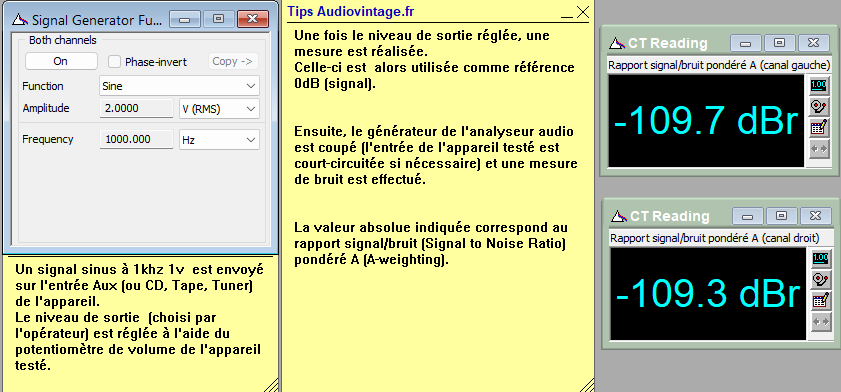

Rapport signal bruit à 8v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono, tone defeat.
Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

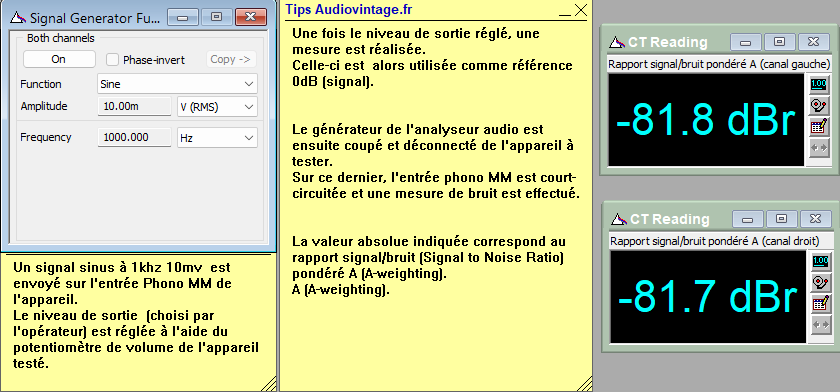

Rapport signal bruit à 1v en sortie, entrée phono, tone defeat.
Rapport signal bruit à 6v en sortie, entrée phono, tone defeat.
Les mesures à l’oscilloscope :

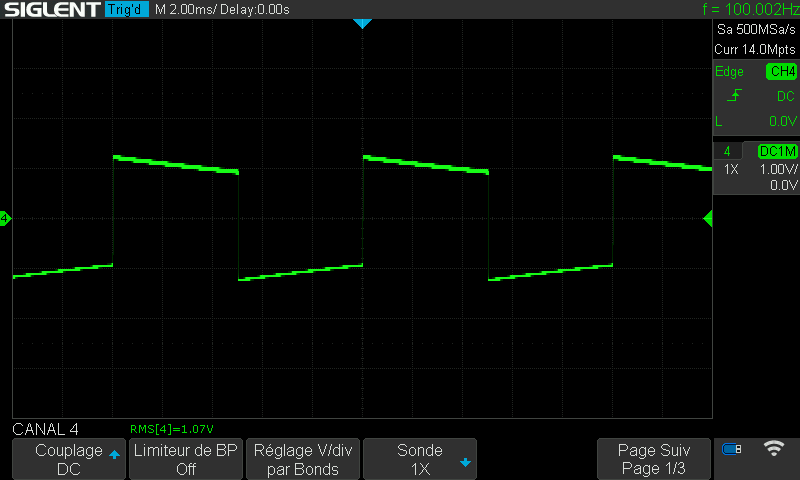

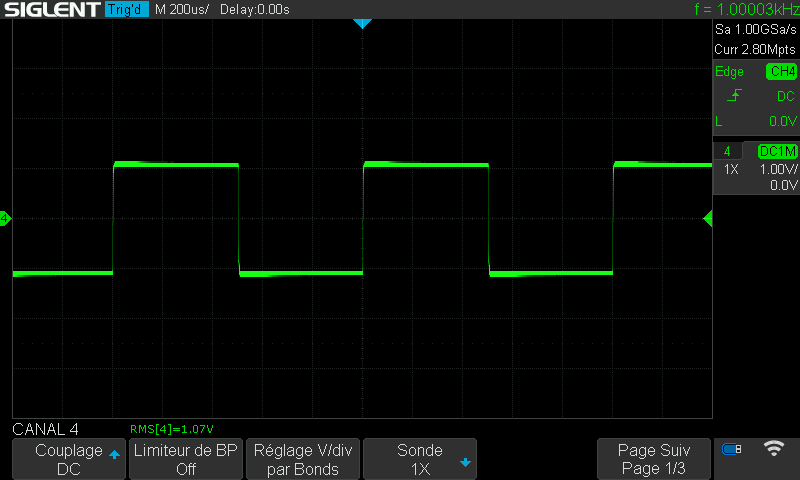

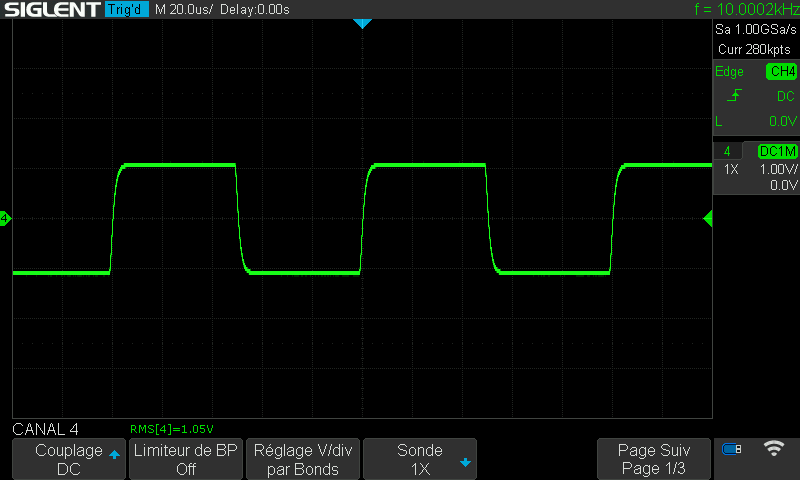

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
