Le Sherwood S-9400 n’est pas le plus courant des amplificateurs. Je n’ai donc pas hésité une seconde quand on m’a proposé de restaurer un bel exemplaire.

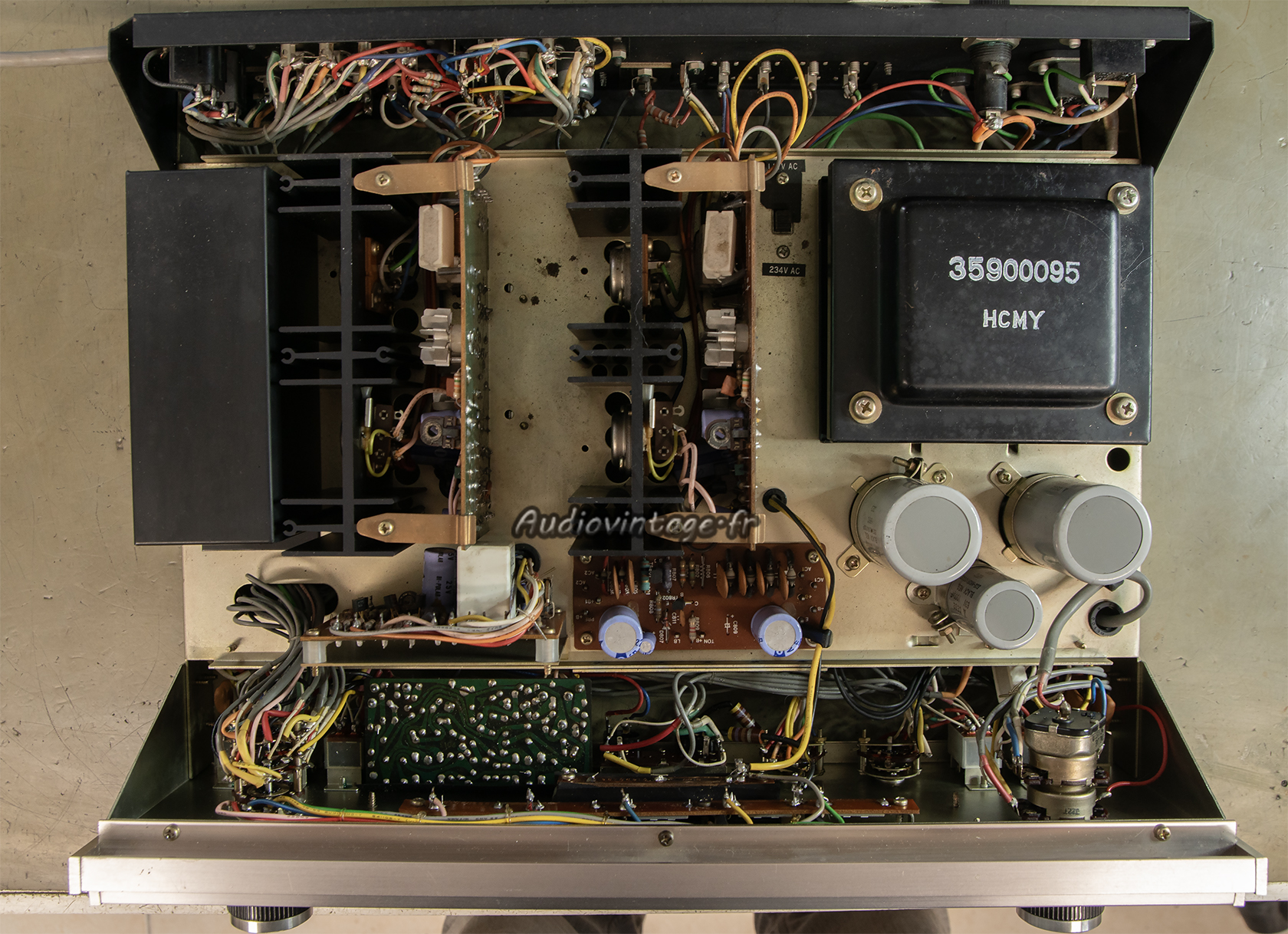

A réception du Sherwood, un premier essai confirme que s’il fonctionne, il ne sonne pas très bien. On a droit à un « subtil » mélange de son de tonneau et de son de tuyau… Il peut mieux faire.

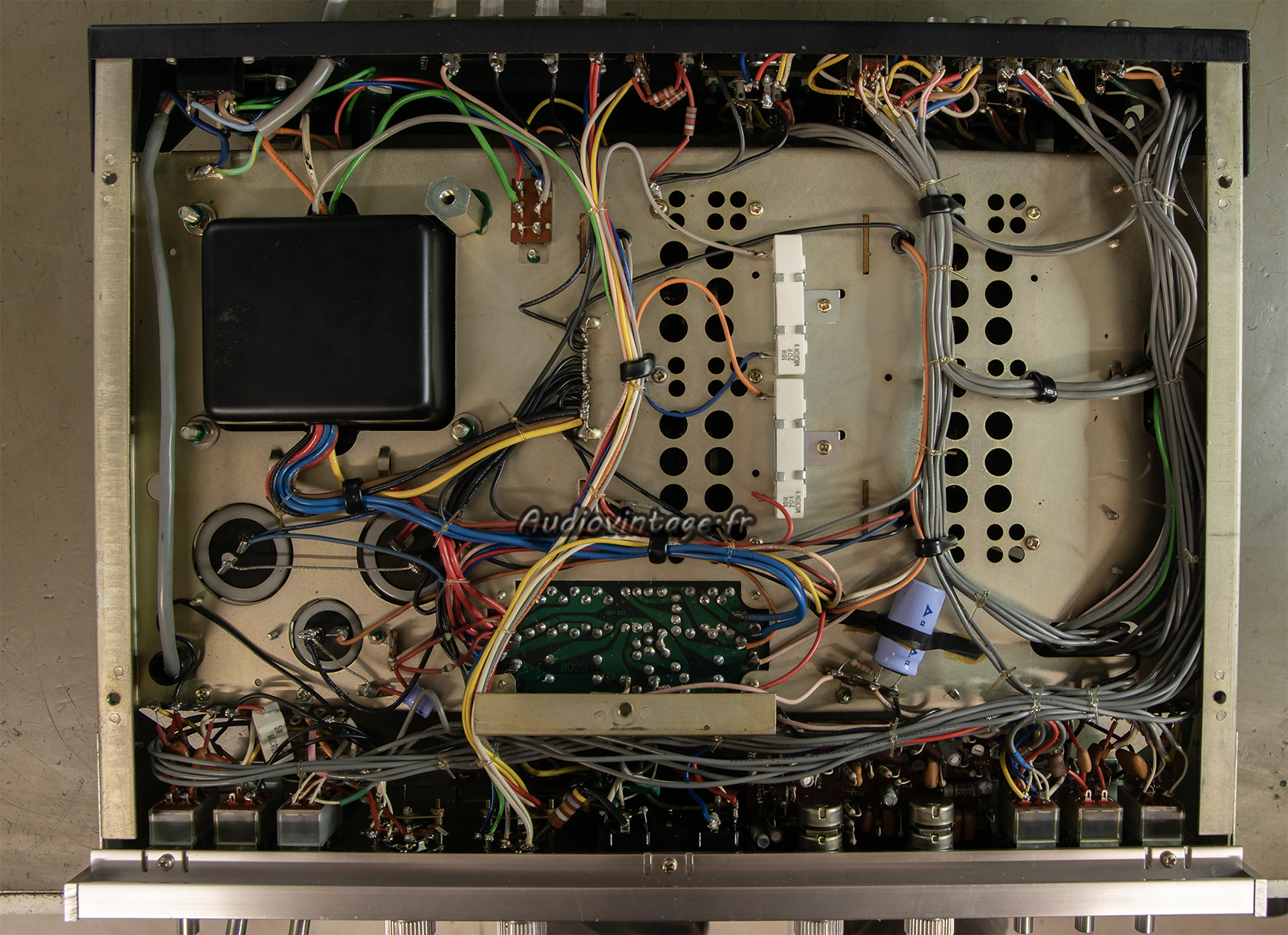

L’éclairage a été revu avec l’usage de leds et c’est la seule intervention visible avant mon intervention.
Je commence par le circuit de protection.
Les condensateurs chimiques sont remplacés, les contacts du relais ont été désoxydés.

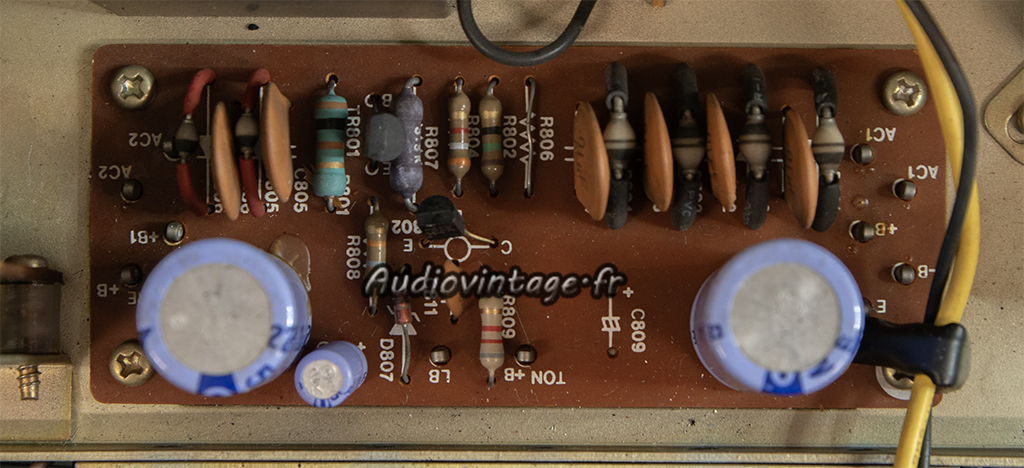

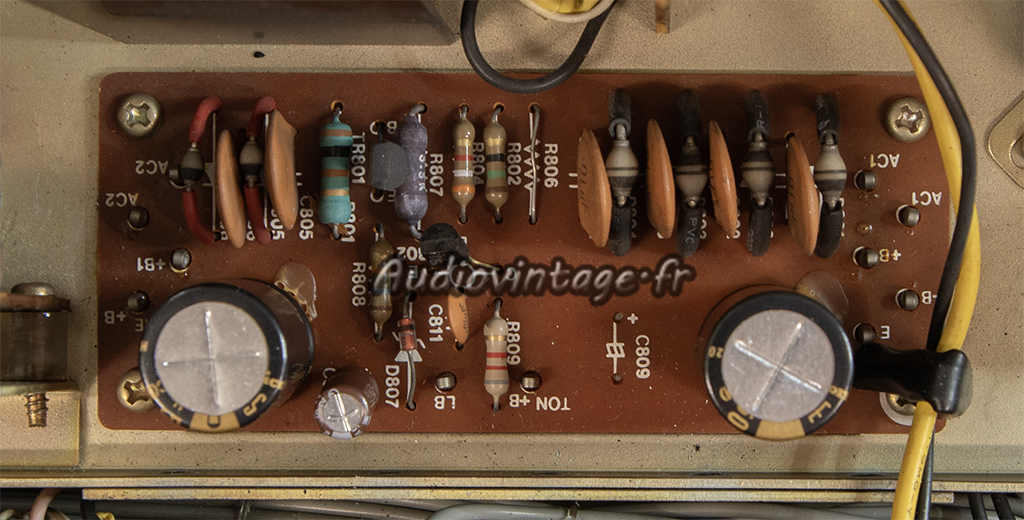

Le circuit d’alimentation.
Condensateurs chimiques remplacés.

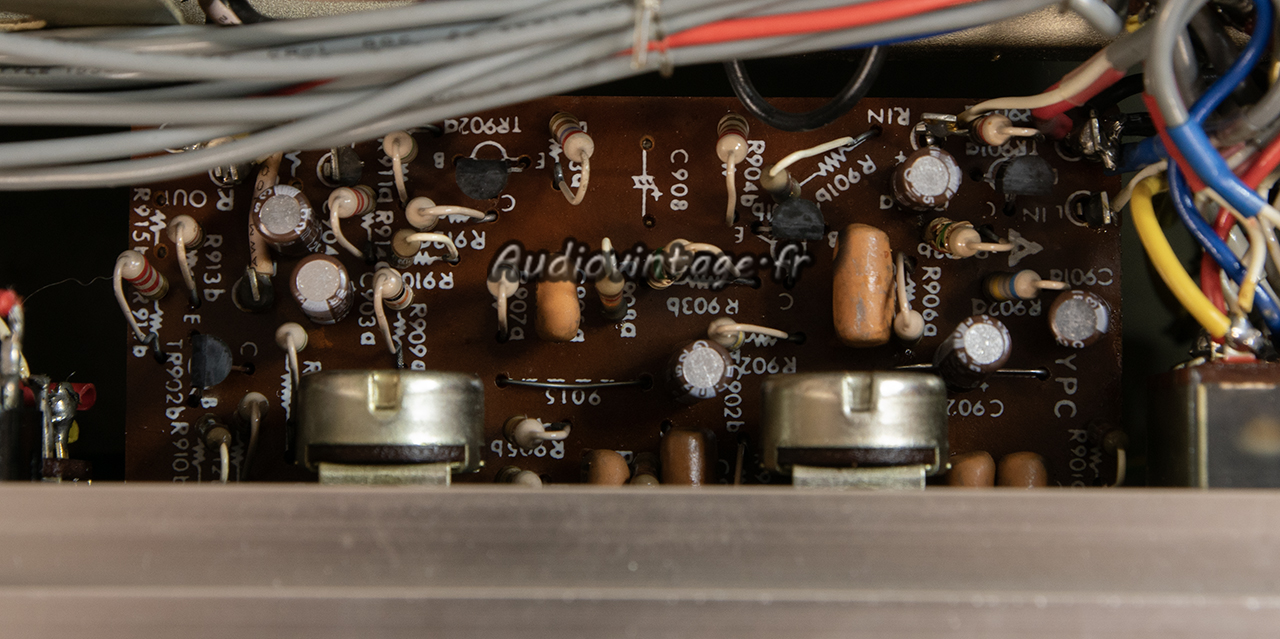

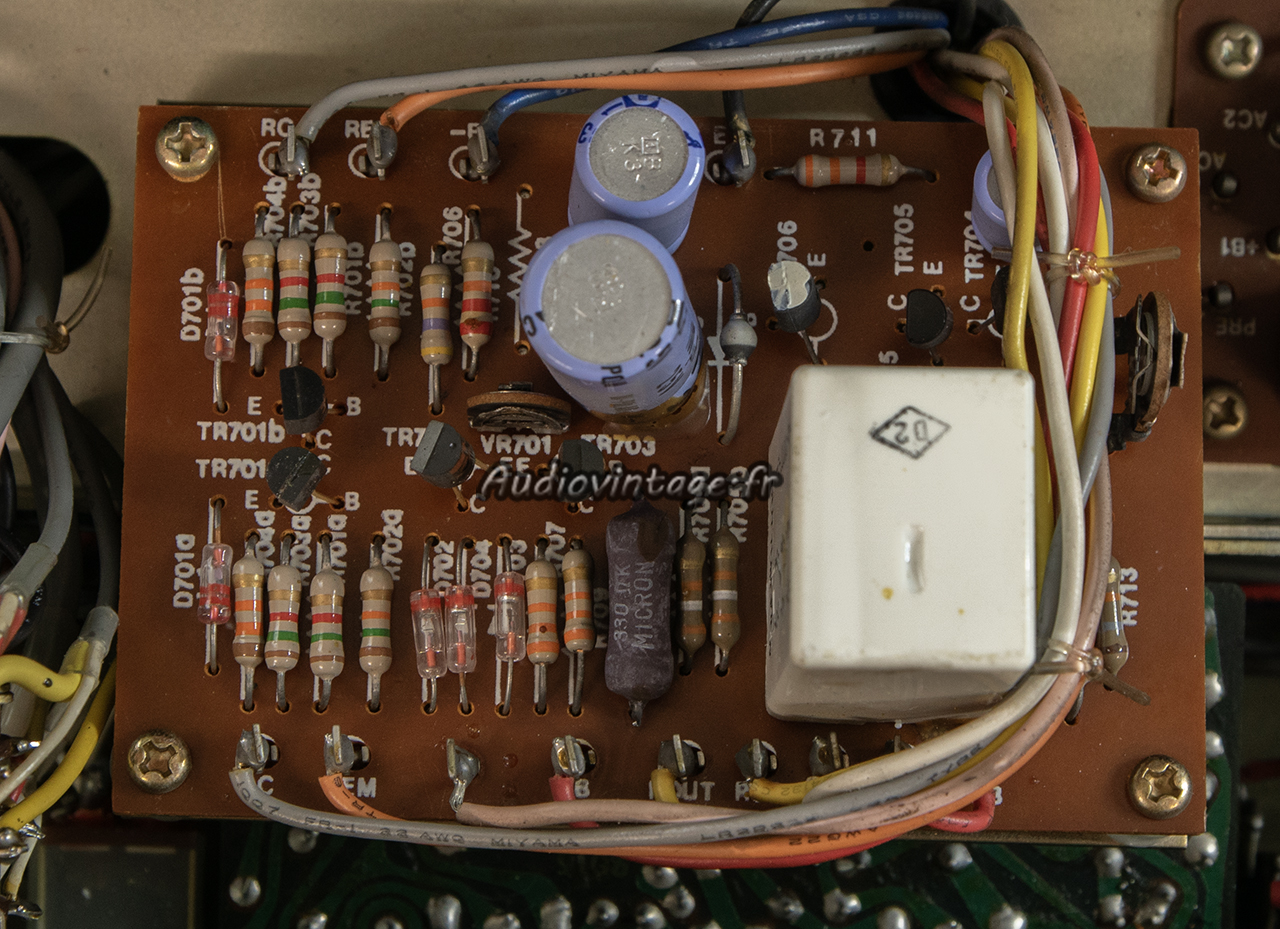

L’étage phono.
Condensateurs chimiques remplacés ainsi que de deux transistors.

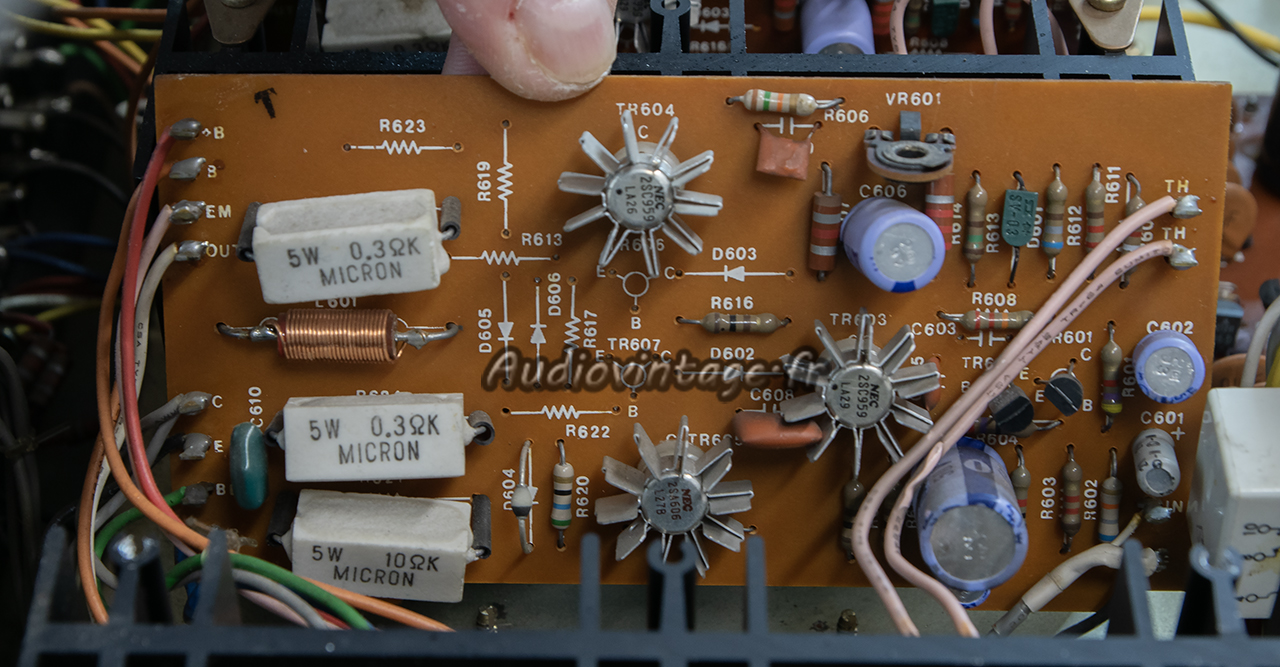

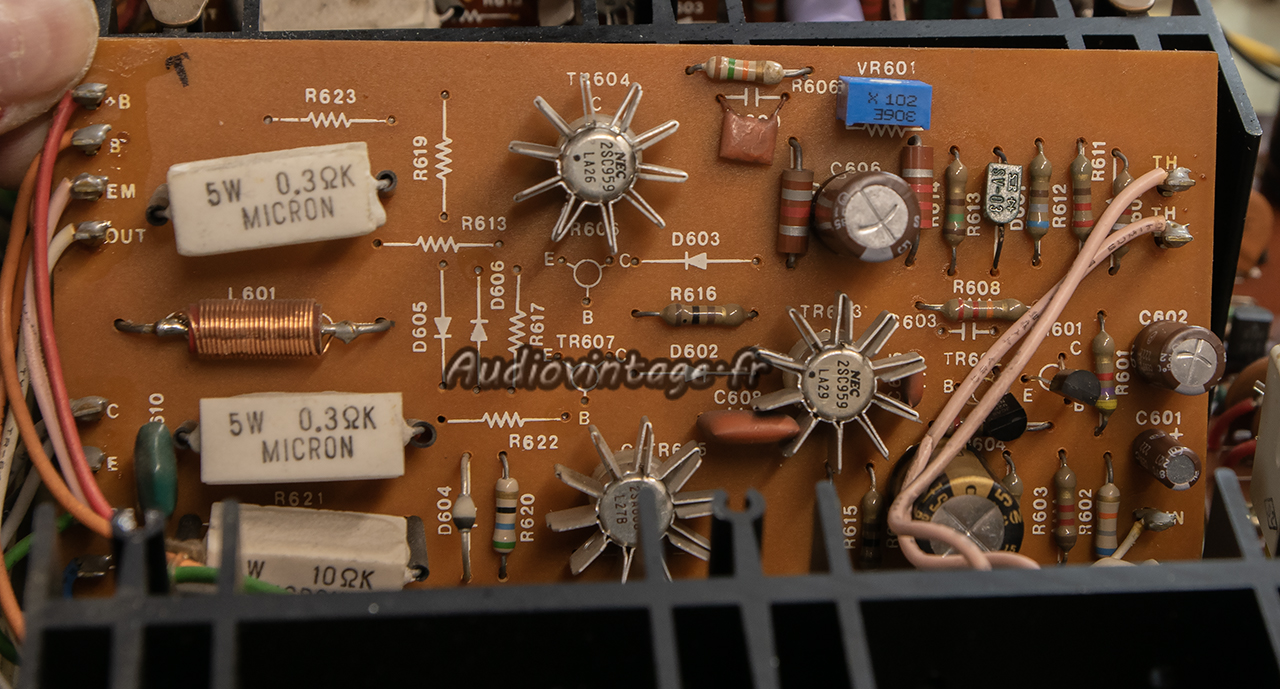

Un des deux circuits driver.
Les condensateurs chimiques, certains transistors et la résistance ajustables de bias sont remplacés.
Le second canal reçoit des soins identiques.
Les transistors de puissance son retirés, testés puis remontés sur des micas d’isolation neufs et de le graisse fraiche.

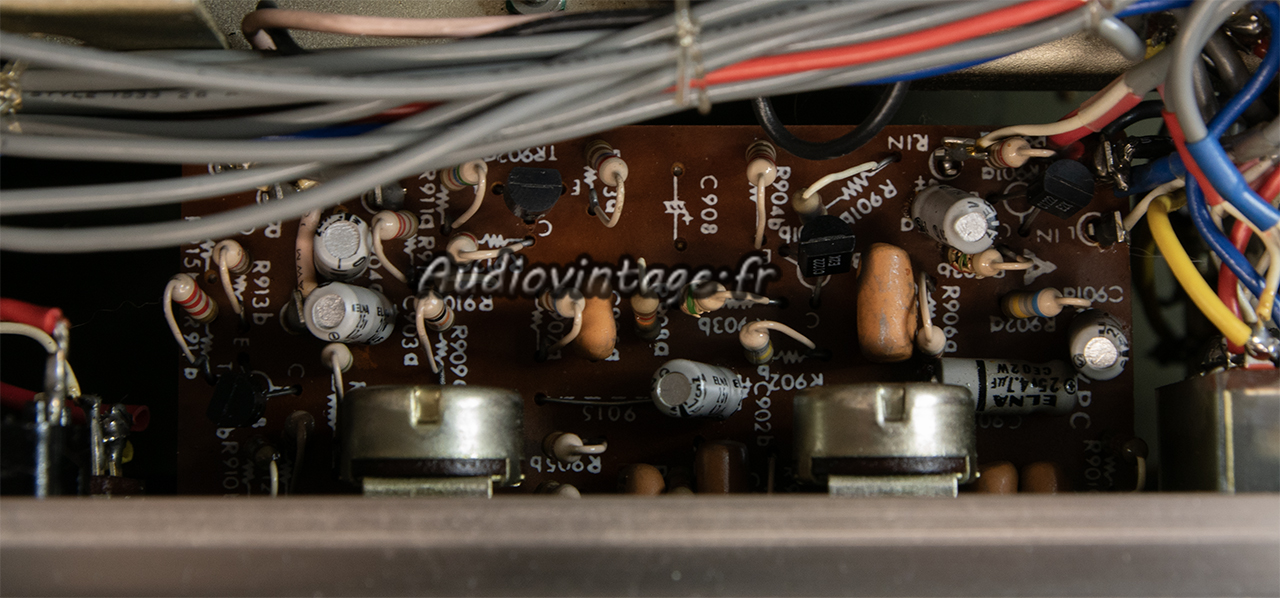

Le circuit de tonalité.
Les condensateurs chimiques sont remplacés ainsi qu’une bonne partie des transistors.
Les « canettes » de filtrage sont remplacées. Deux des trois nouveaux condensateurs sont montés grâce à des adaptateurs imprimés en 3D.

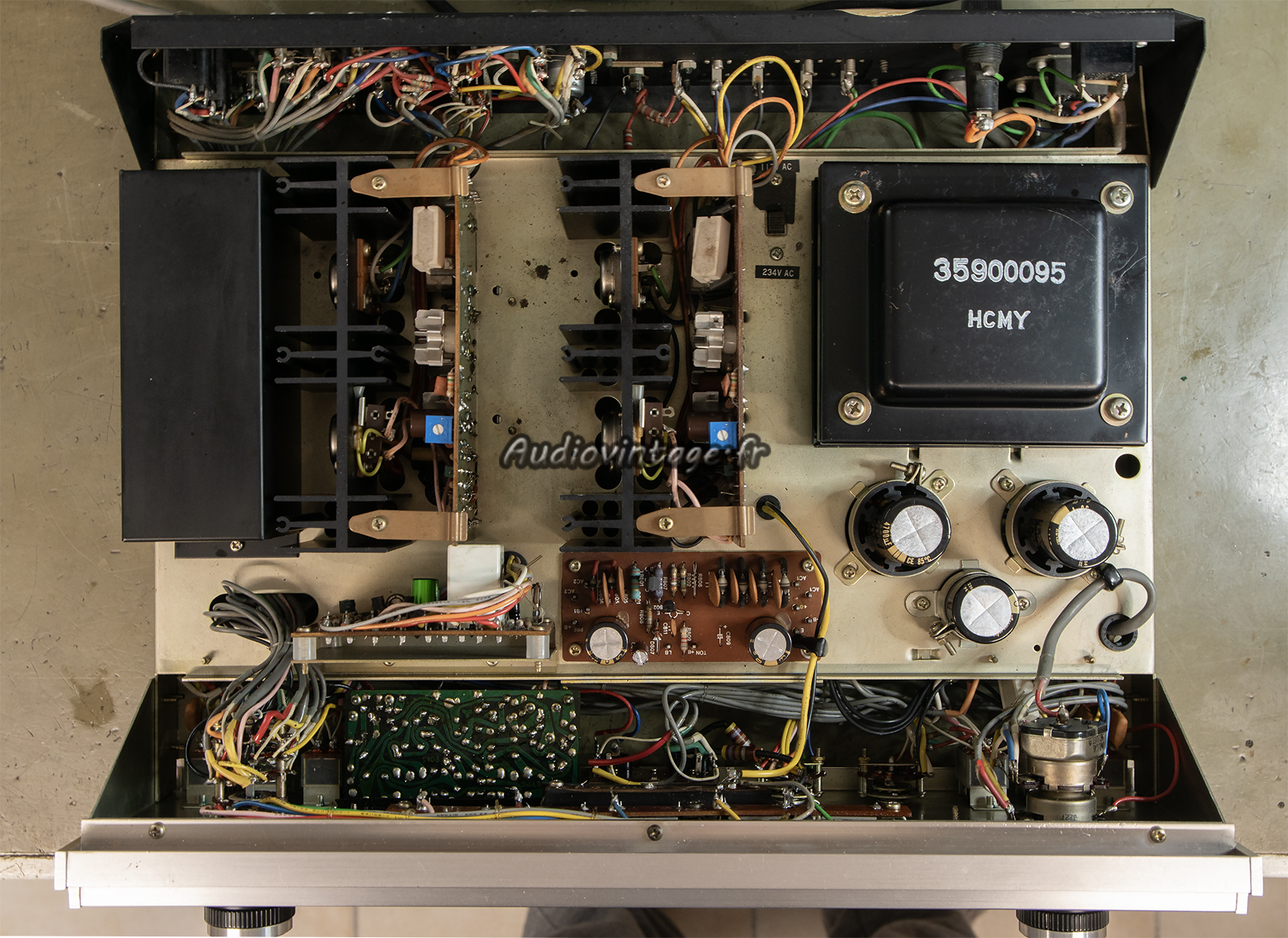

Les commandes sont nettoyées, les réglages effectués. Terminé.

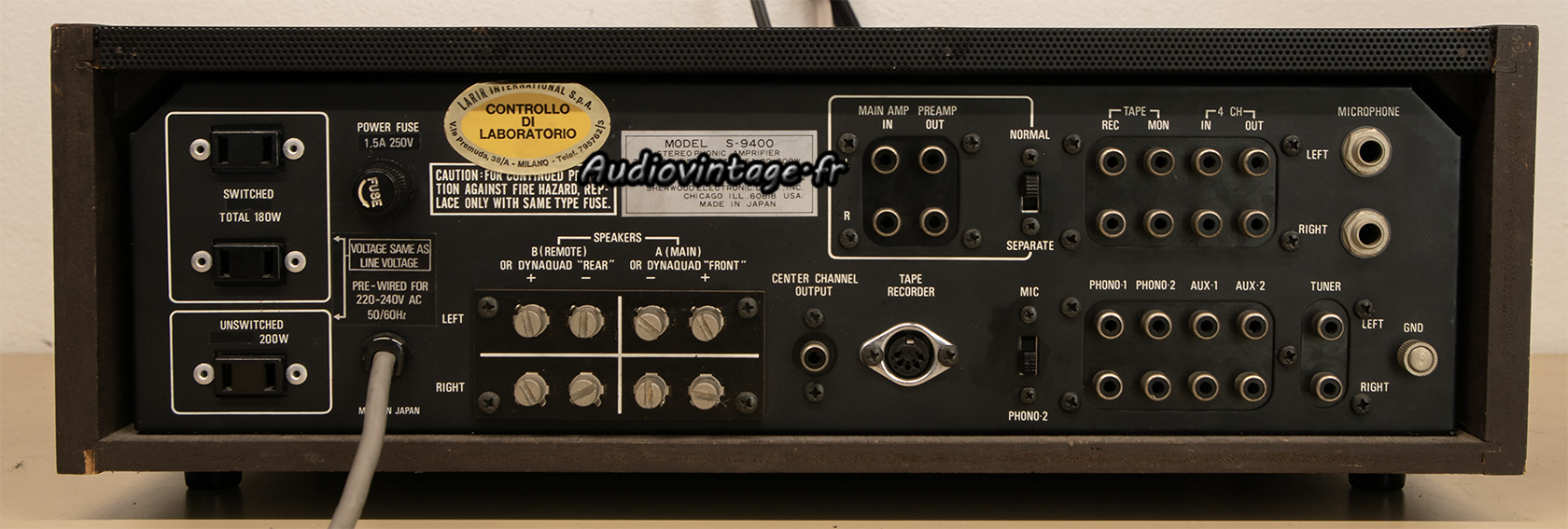

Connectique.
Les mesures :
Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊
Les mesures sur entrée Aux :

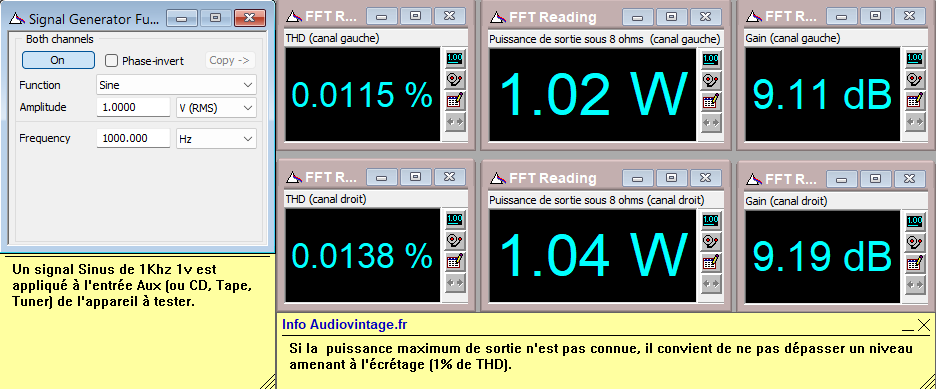

Distorsion à 2x1w sous 8 ohms, entrée aux.

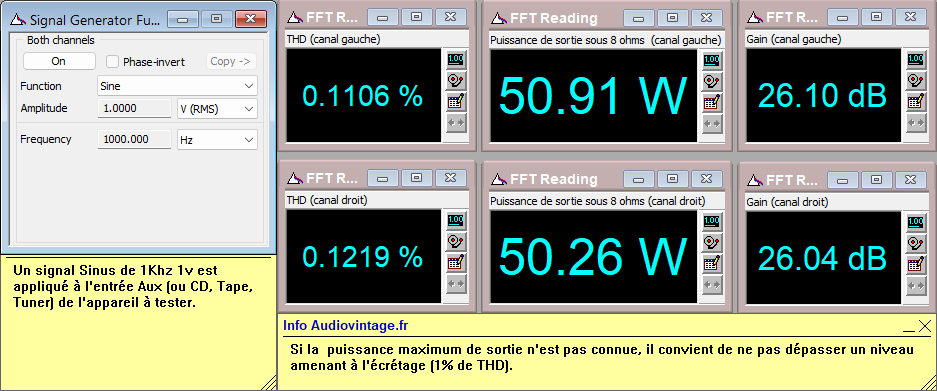

Distorsion à 2x50w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

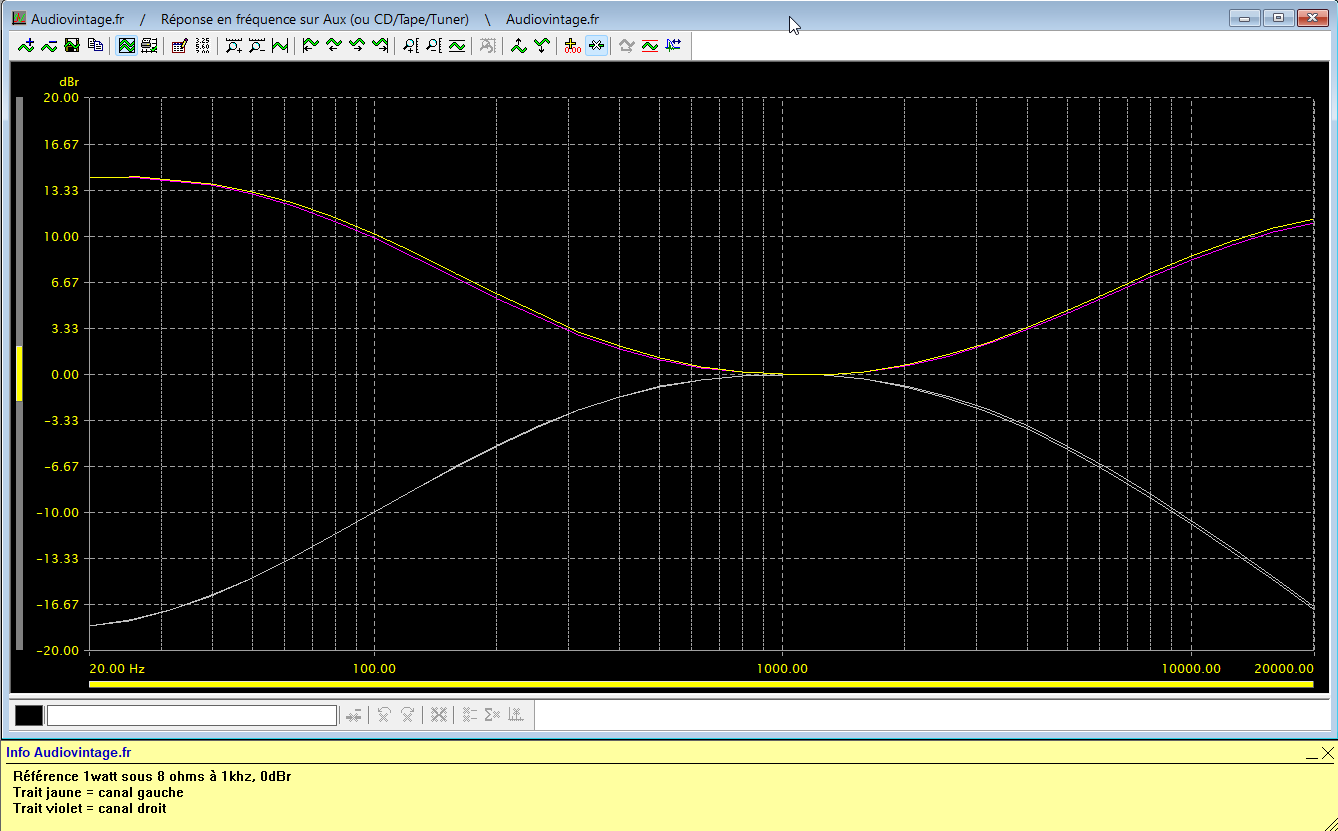

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x50w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

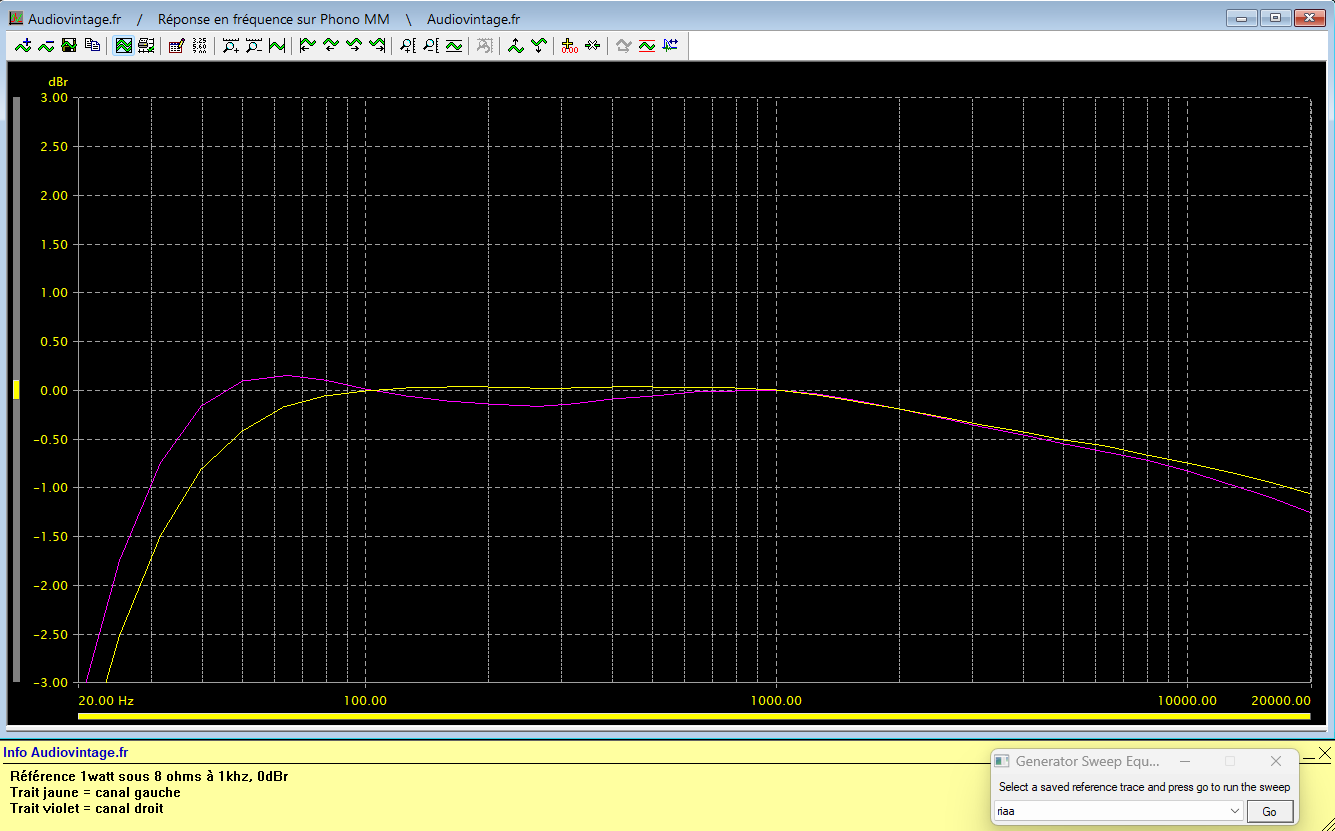

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.
Rapport signal bruit à 2x50w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
