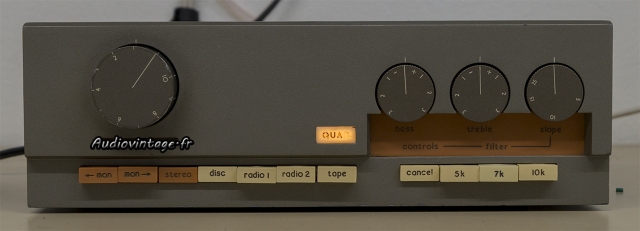

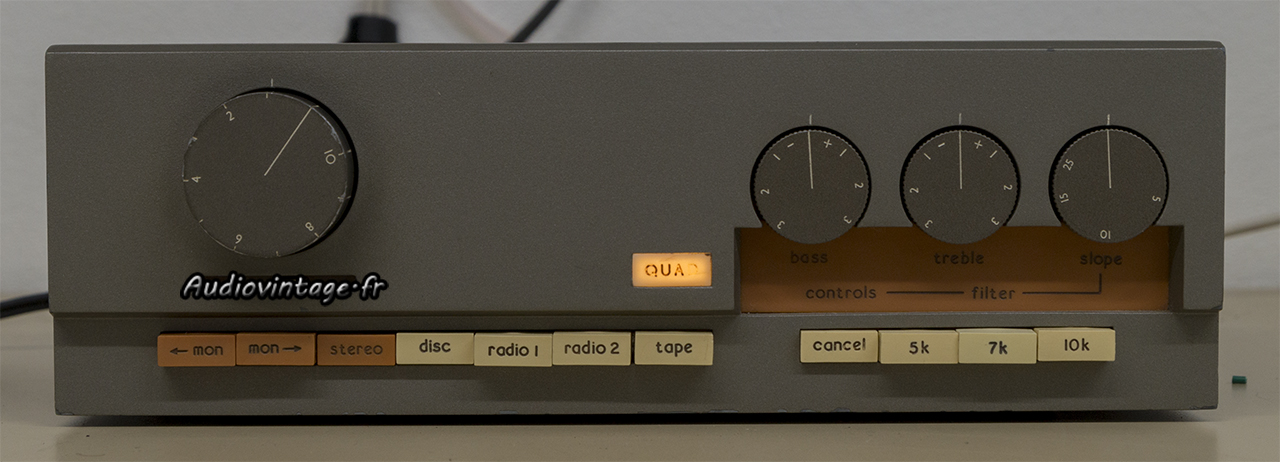

Après le Quad 405-2, voici le Quad 33 qui l’accompagnait, et encore des surprises…
Il a eu droit à une intervention. Je note la disparition du condensateur de sécurité en entrée AC, les condensateurs chimiques ont été remplacés, sauf sur l’étage phono, le potentiomètre de volume est mort avec un gros déséquilibre entre les canaux.
Retrait des circuits. Certaines résistances ont été remplacées, bizarre, d’autant plus qu’elles n’ont pas les valeurs d’origine. A croire que le bricoleur du Quad 405-2 a également officié sur le 33.
Sans surprise, cela ne va pas du tout, vous trouverez plus bas des mesures de distorsion réalisées avec ces résistances en place et des mesures identiques après correction.

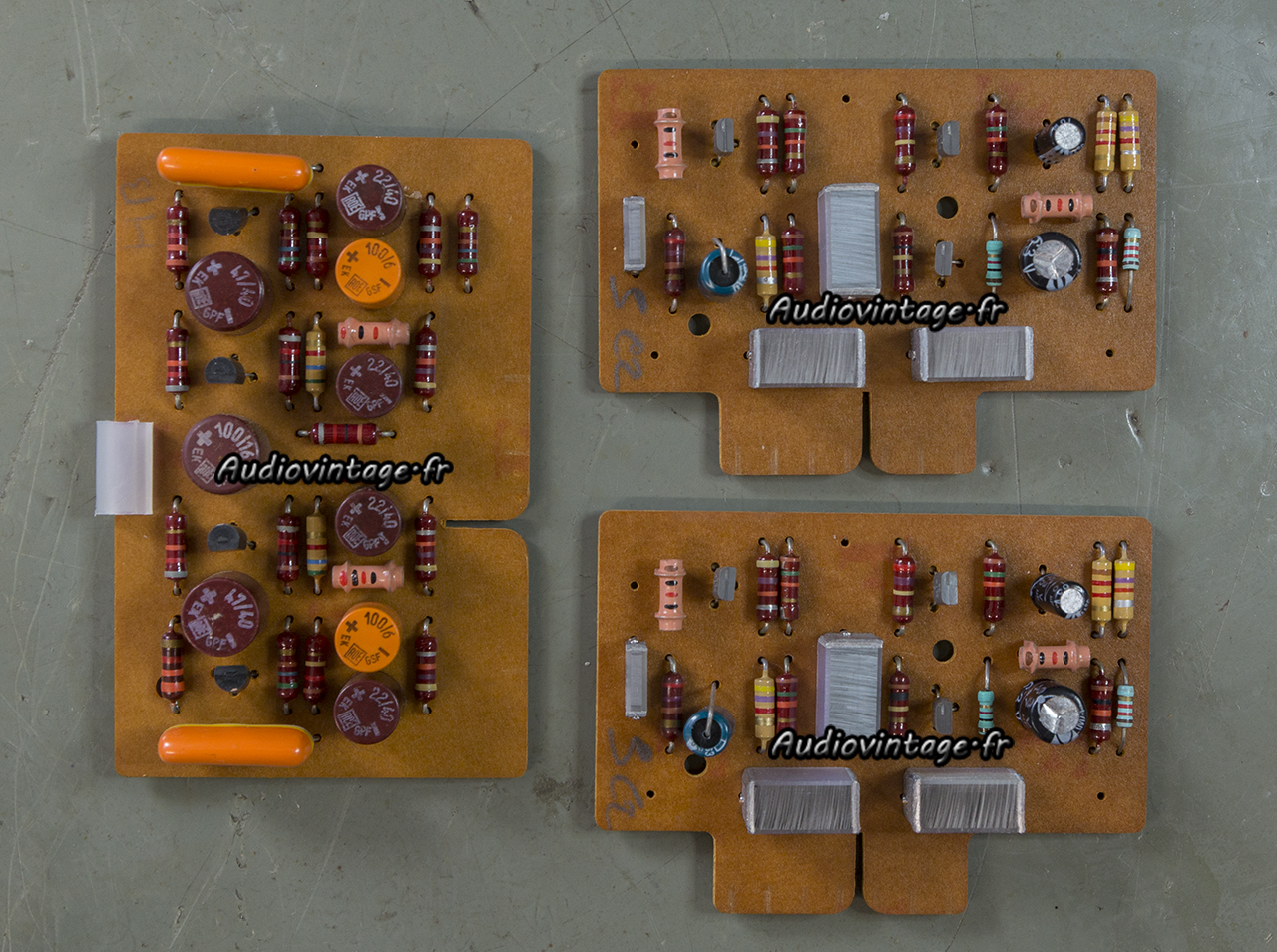

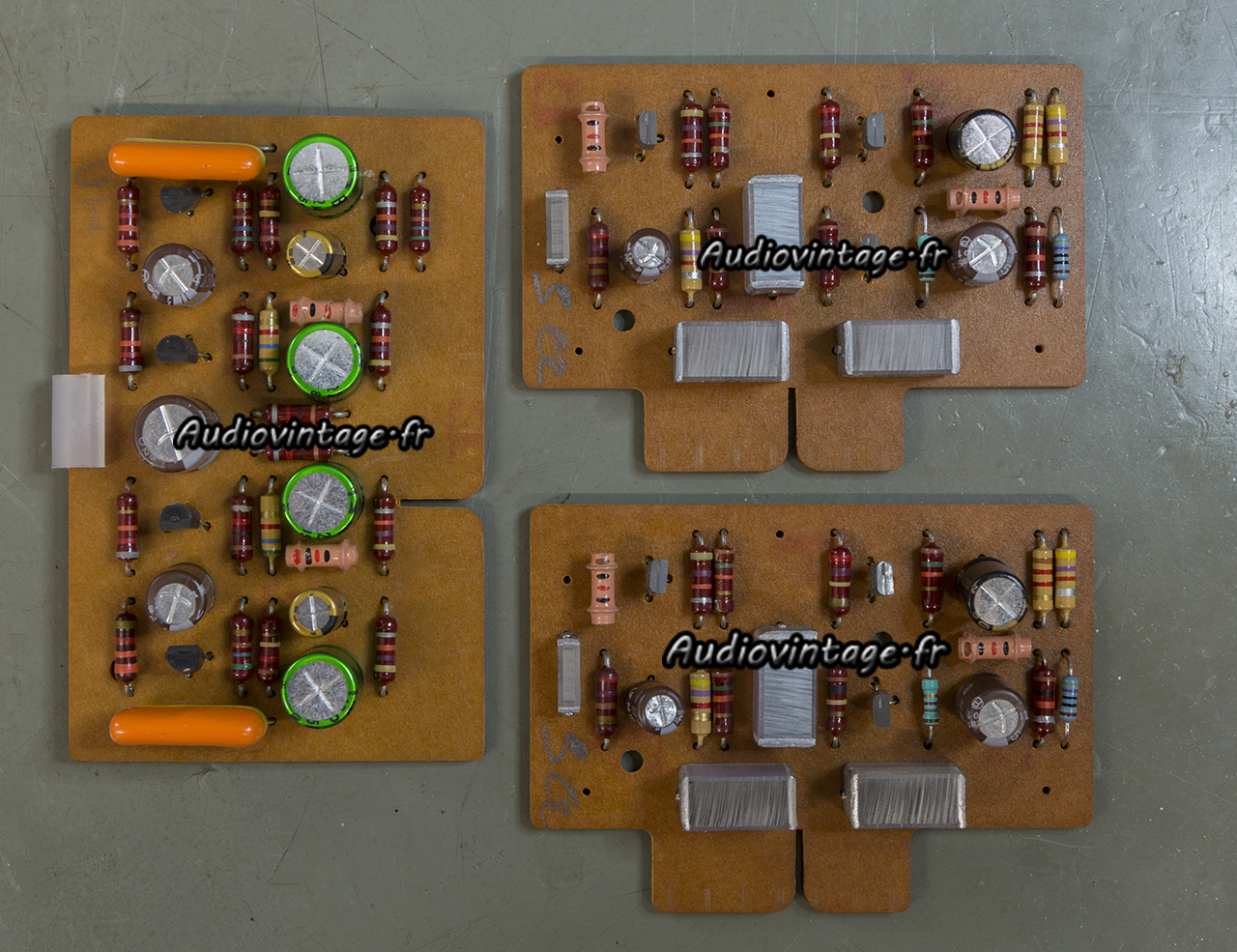

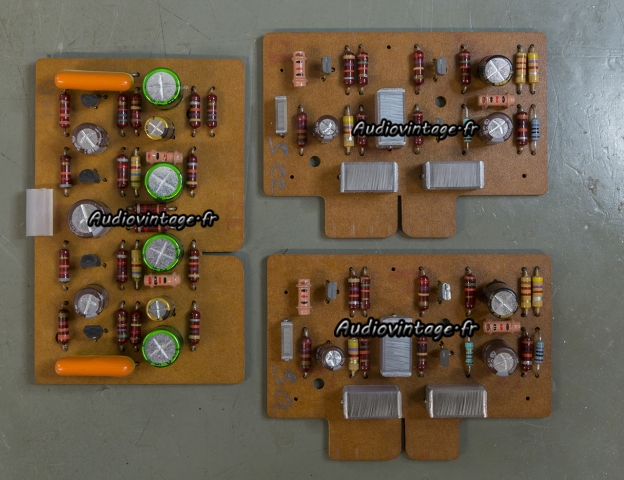

Les circuits sont donc révisés, voici la photo avec les corrections réalisées.

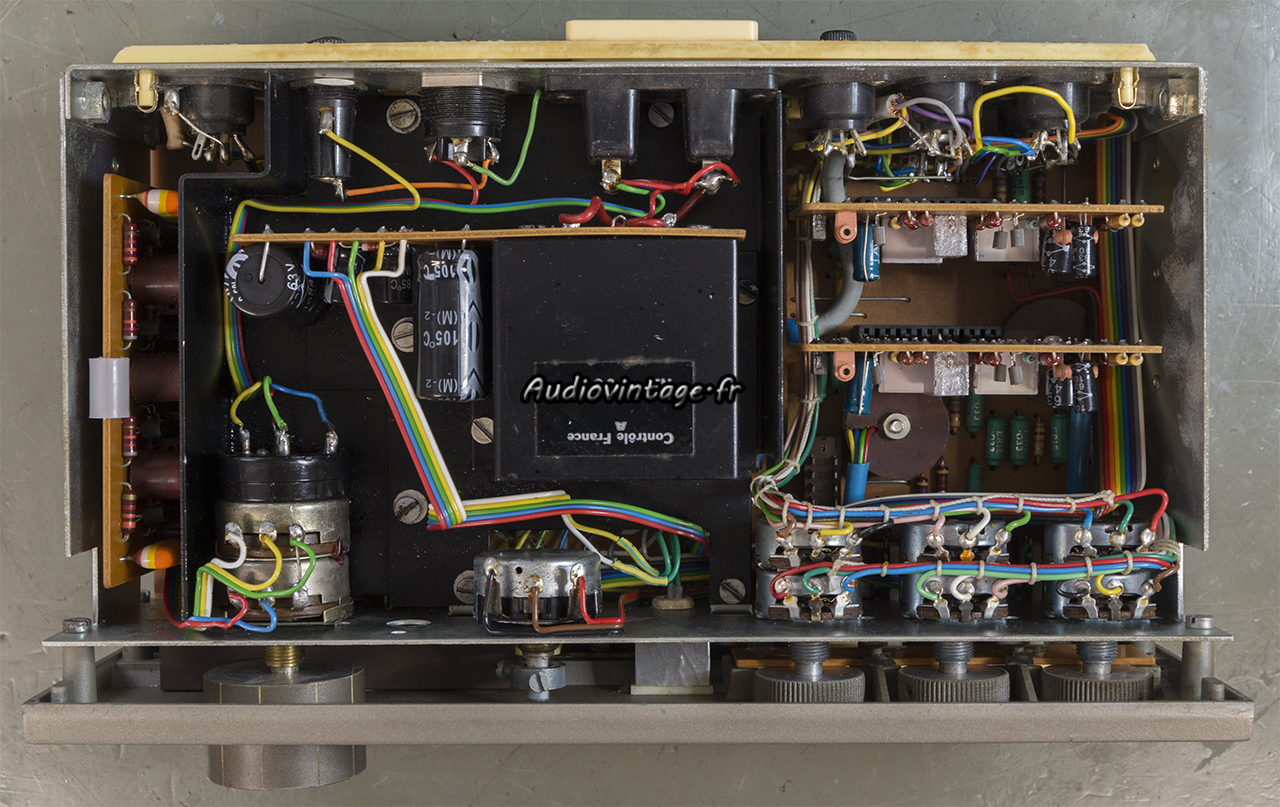

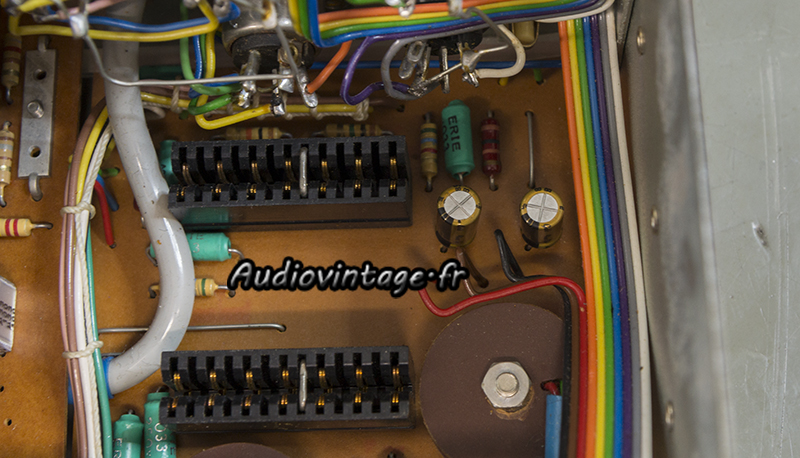

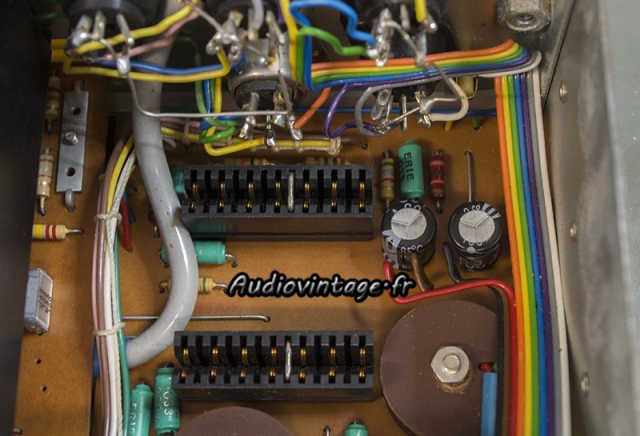

Au fond du 33, deux condensateurs chimiques, dont un monté à l’envers. Heureusement qu’il n’y en avait pas plus à remplacer !
Correction faite ici aussi.

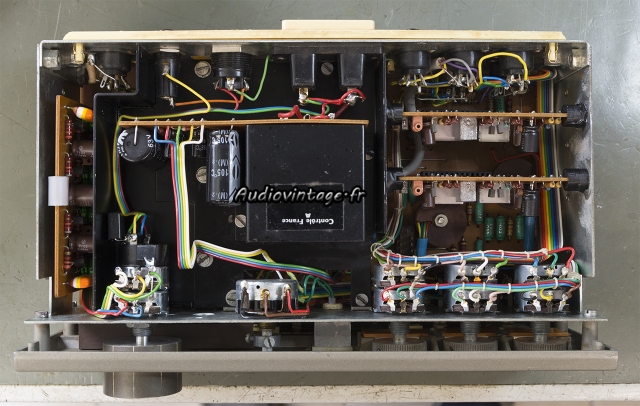

Le potentiomètre de volume (et switch/off) est remplacé. Un condensateur X2 prend place. Tout est remonté. Les condensateurs montés sur l’alim par le précédent intervenant restent en place.
J’ai conçu et imprimé en 3D des petits supports pour les deux circuits visibles à droite. Ils ont en effet tendance à bouger sur leurs supports, voire à s’en séparer complètement pendant un voyage un peu mouvementé.

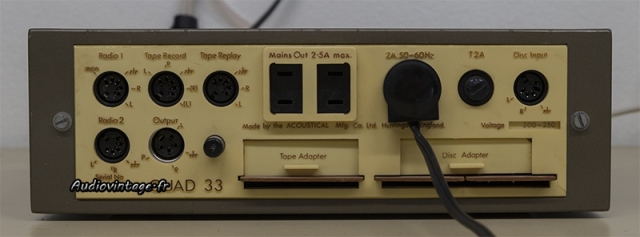

Connectique.
Les mesures sur entrée radio :

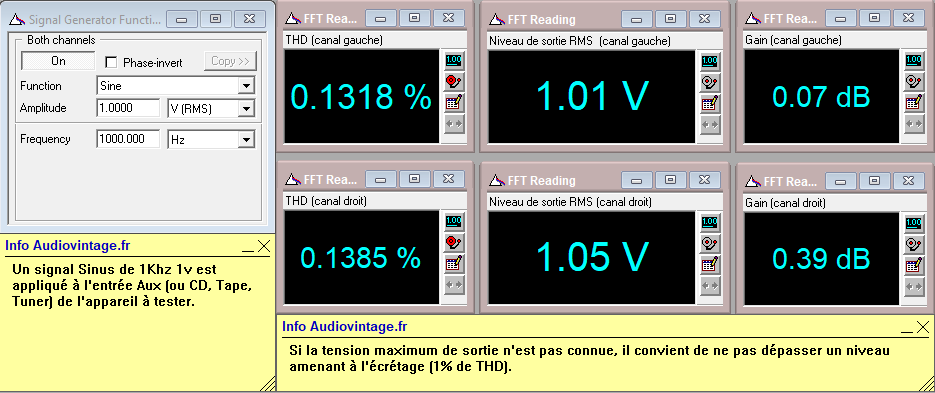

Distorsion à 1v en sortie, entrée radio, les résistances de valeurs erronées sont encore en place.
Mesure identique, après remplacement des résistances, distorsion divisée par 3 ou presque.
Distorsion à 1.6v en sortie, entrée radio.

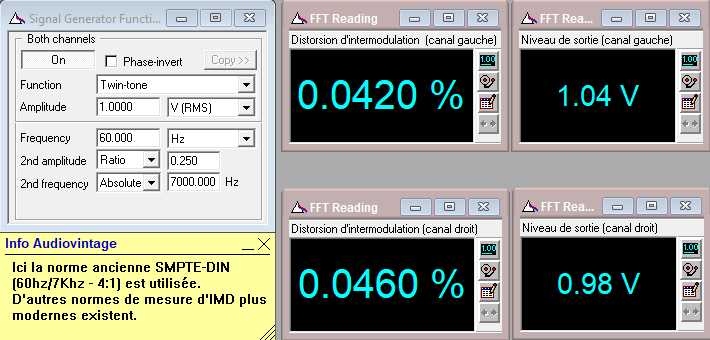

Distorsion d’intermodulation à 1v en sortie, entrée radio.

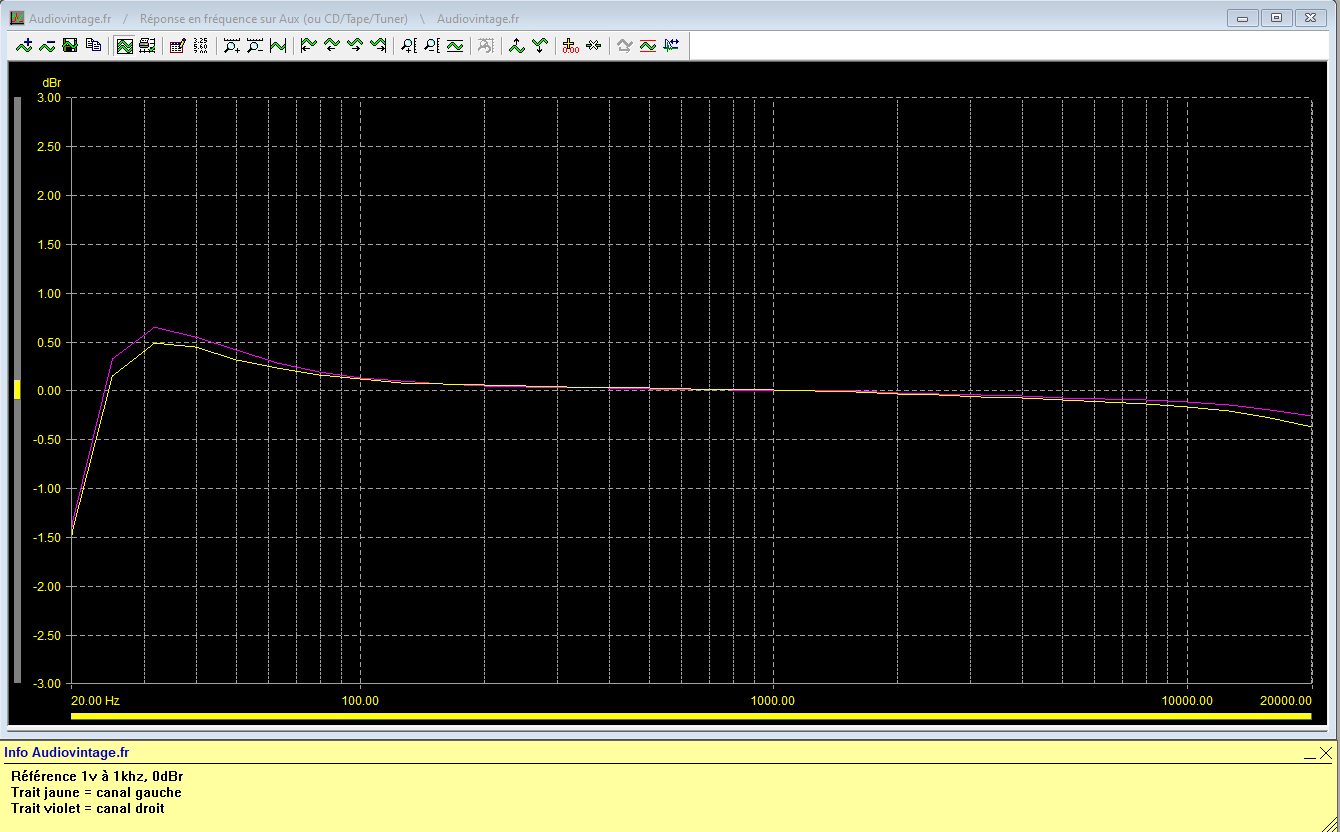

Réponse en fréquence à 1v en sortie, entrée radio, tone defeat.
Rapport signal bruit à 1v en sortie, entrée radio.
Rapport signal bruit à 1.6v en sortie, entrée radio.
Les mesures sur entrée phono :
Distorsion à 1v en sortie, entrée phono.

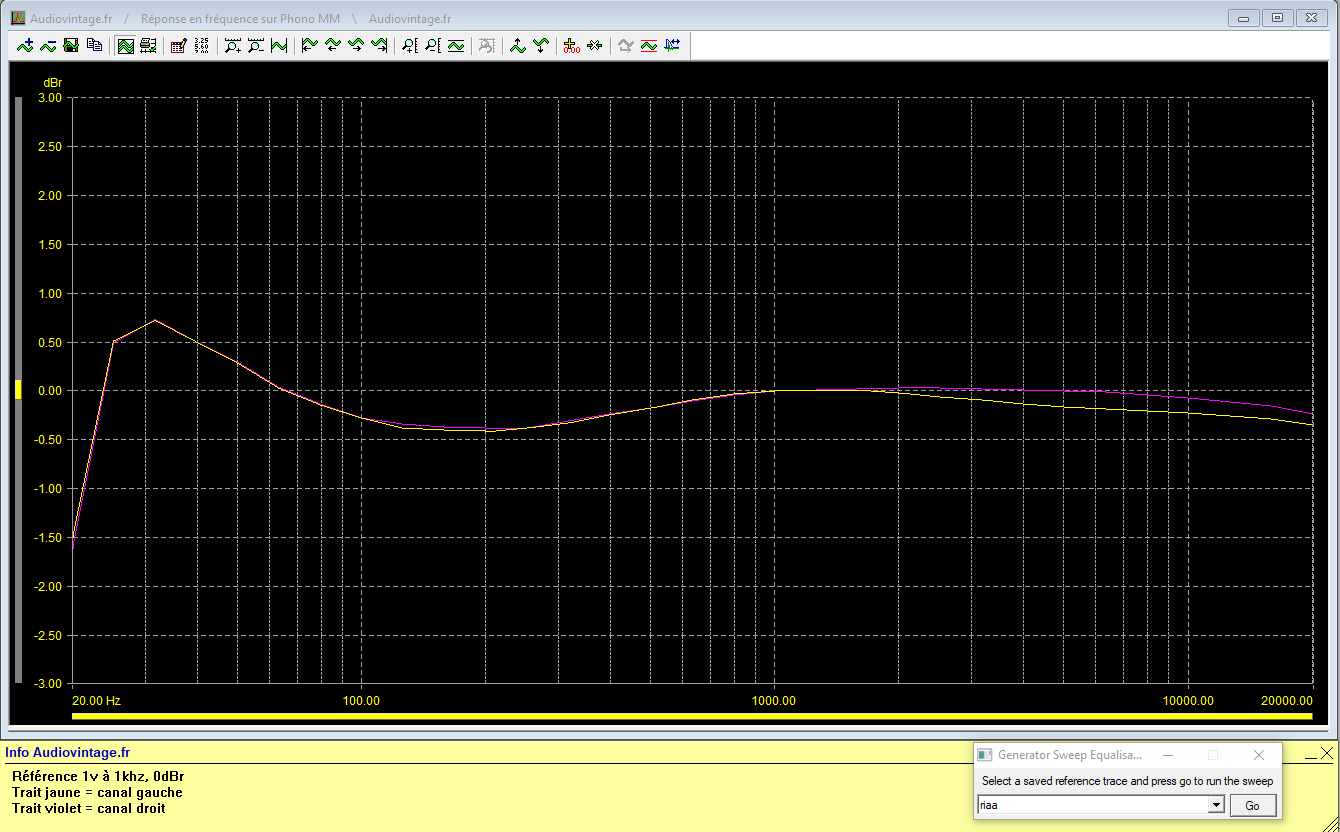

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono.

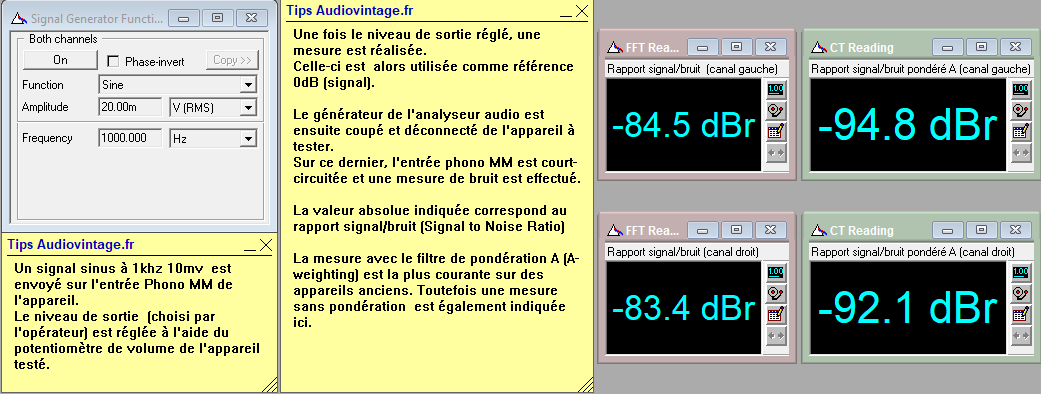

Rapport signal bruit à 1.6v en sortie, entrée phono.
Les mesures à l’oscilloscope :

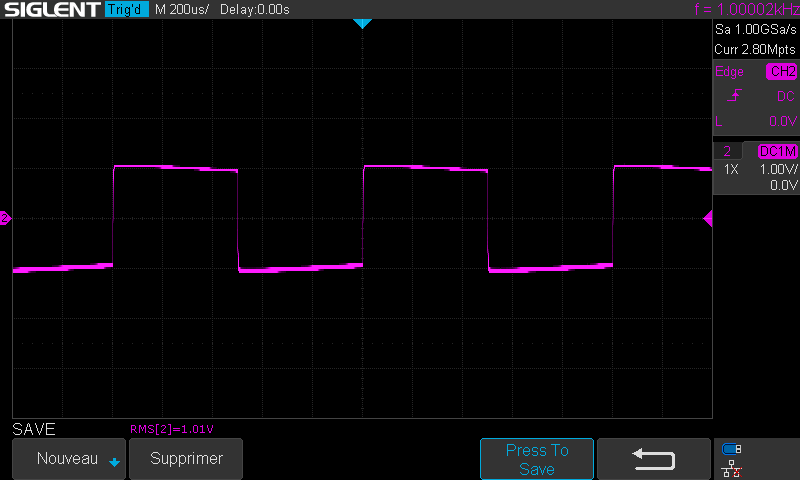

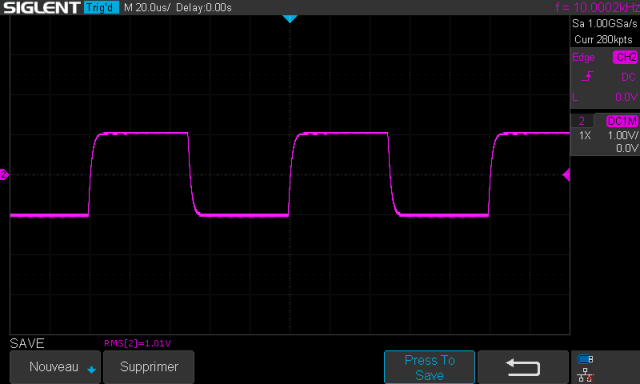

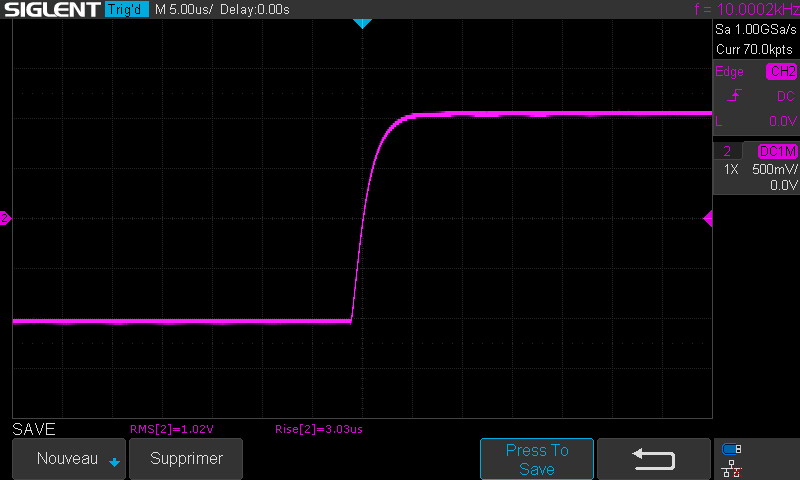

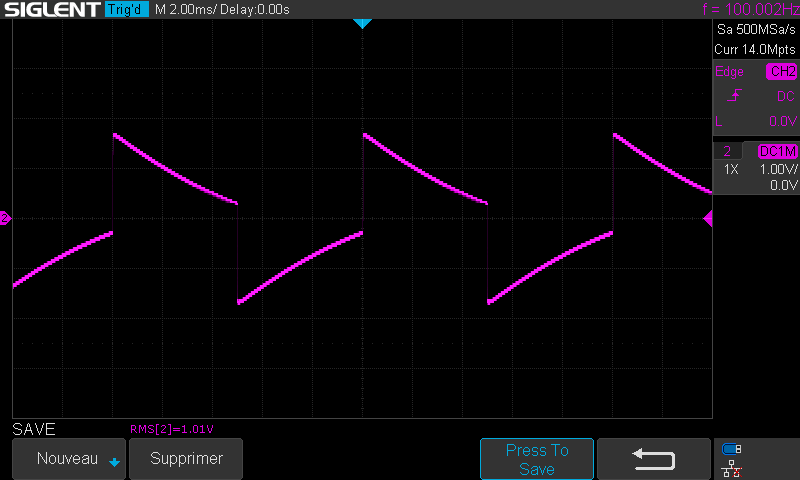

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée radio, tone defeat.
