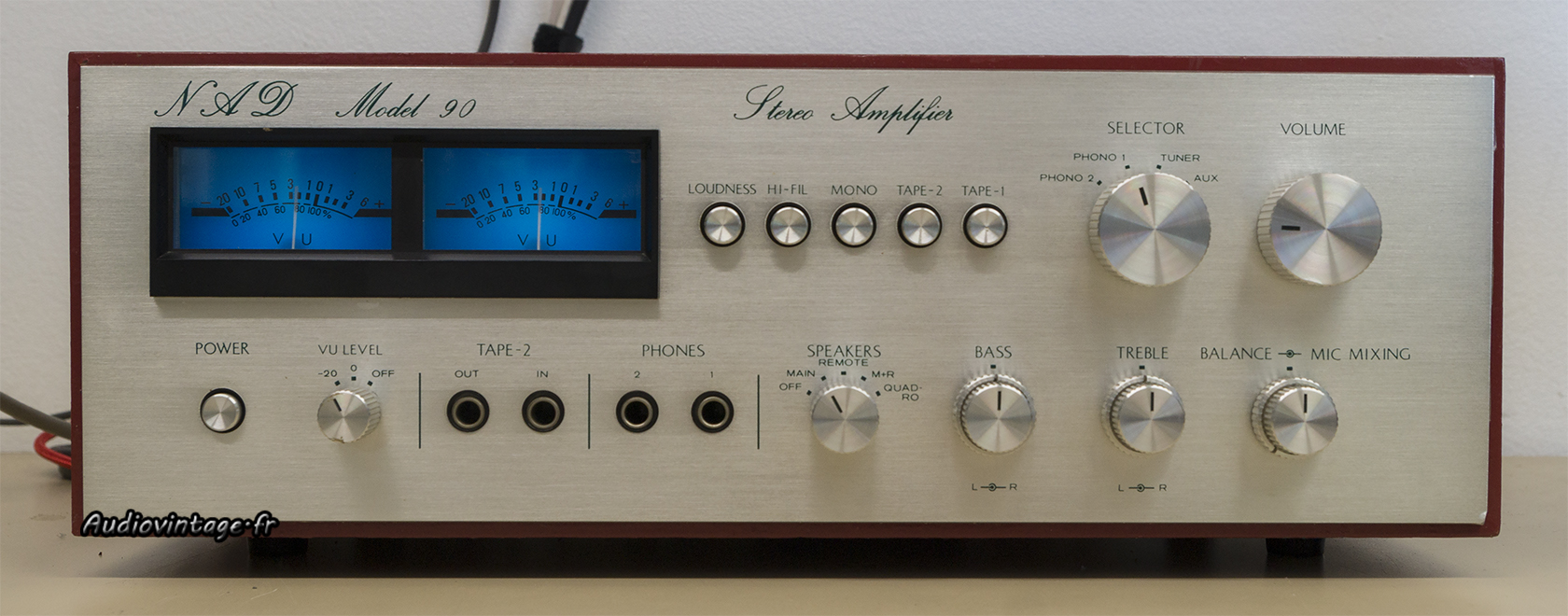

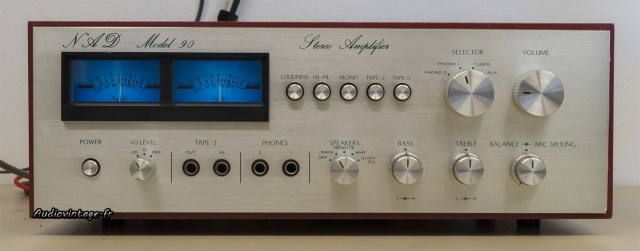

Au mois de Mars, je vous ai présenté un Nad Model 60, aujourd’hui, le grand frère, Nad Model 90.

L’appareil fonctionne mais ronfle sur le canal gauche. Des traces d’interventions passées sont visibles : borniers HP, éclairage des vumètres, quelques condensateurs (de médiocre qualité) et un coffret peint en rouge.
Une grosse révision est nécessaire, la totalité des condensateurs sont, au mieux, très fatigués, et certains transistors, aux références connues comme problématiques doivent disparaitre.

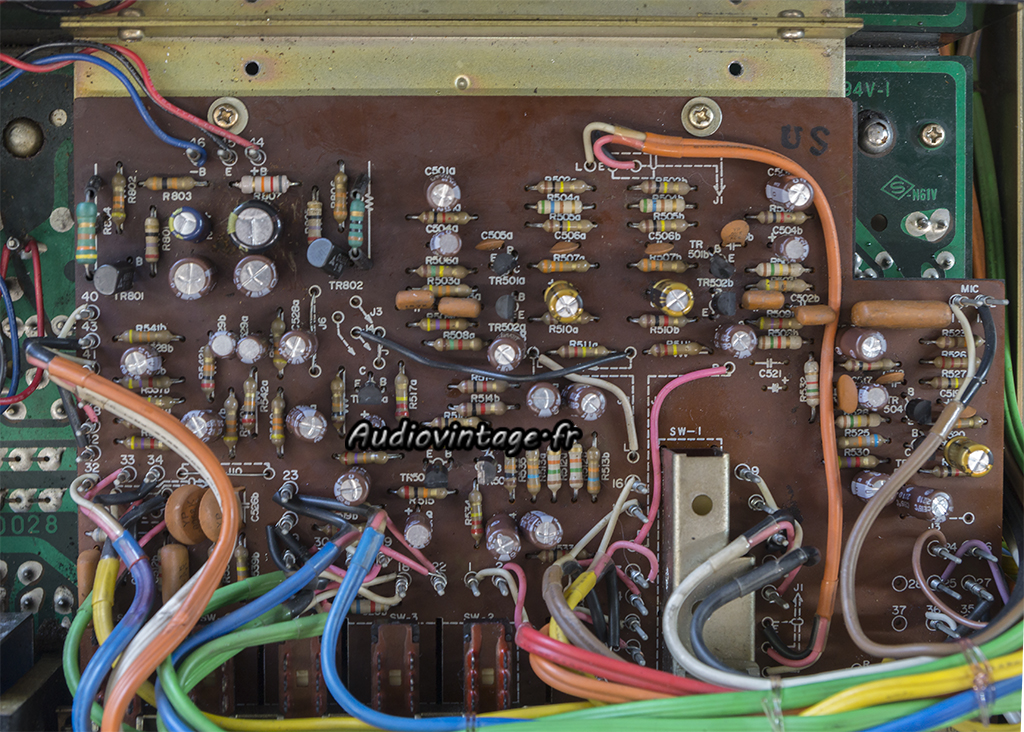

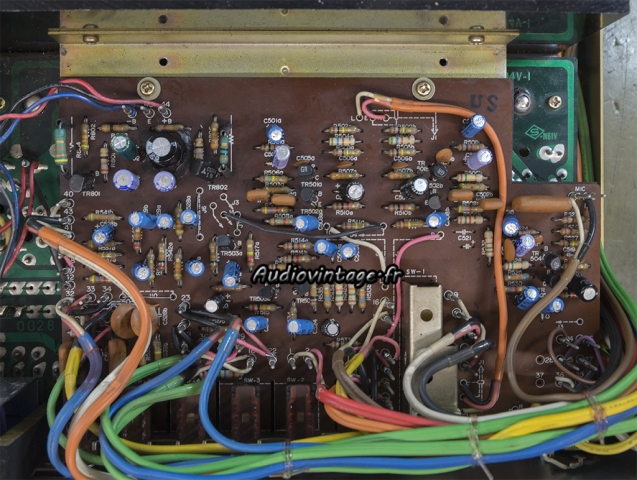

Le circuit « preamp ».

Condensateurs chimiques remplacés tout comme la quasi-totalité des transistors.

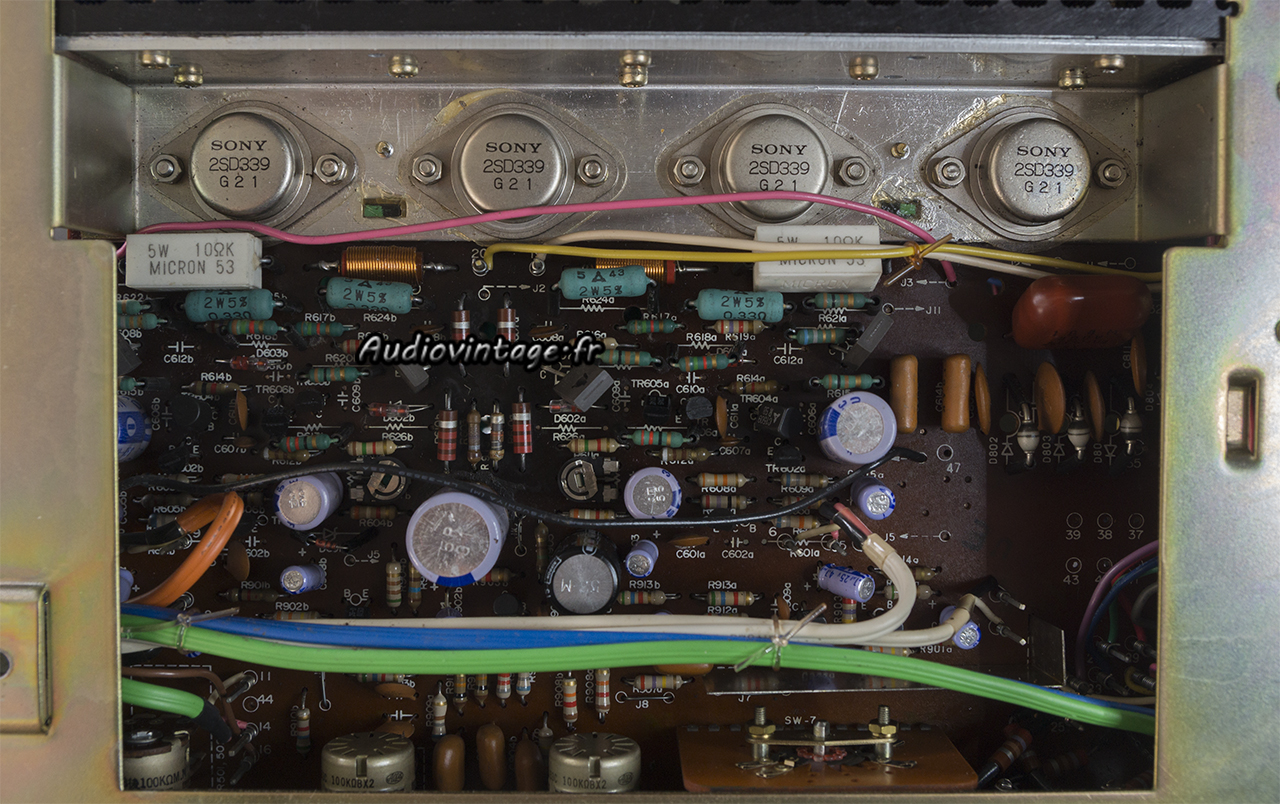

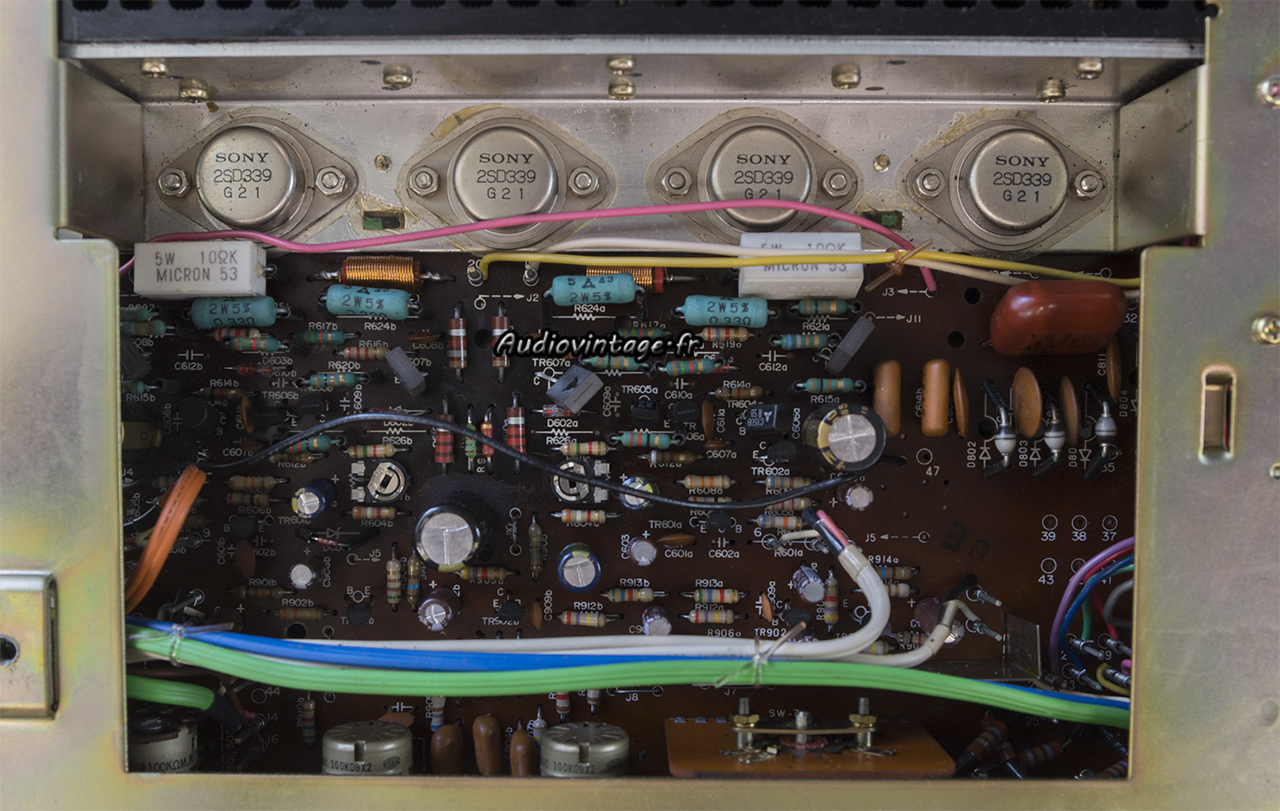

Le circuit principal, avec les deux « traditionnelles » résistances fatiguées dans cette série. A la mesure, l’état des condensateurs chimiques est déplorable.

Condensateurs chimiques neufs tout comme de nombreux transistors et les résistances citées plus haut.

L’interrupteur secteur reçoit des condensateurs que Nad auraient dû installer à l’époque, avec pour résultat moins de bruit dans les enceintes lors de l’allumage et de l’extinction de l’appareil.

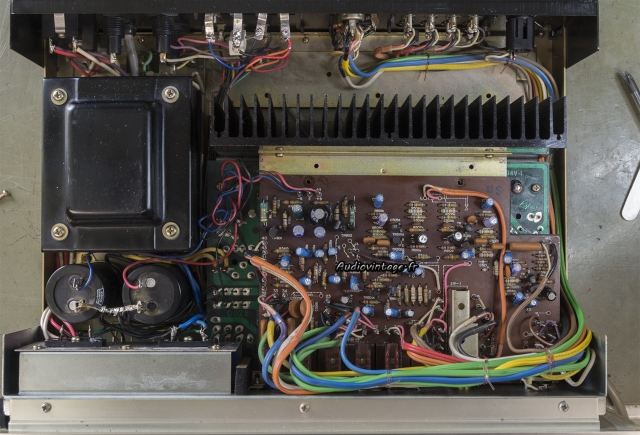

Contrairement au NAD Model 60 présenté en Mars, les condensateurs de filtrage de ce Nad Model 90 étaient très usés, ils ont donc été remplacés. Les commandes sont nettoyées.

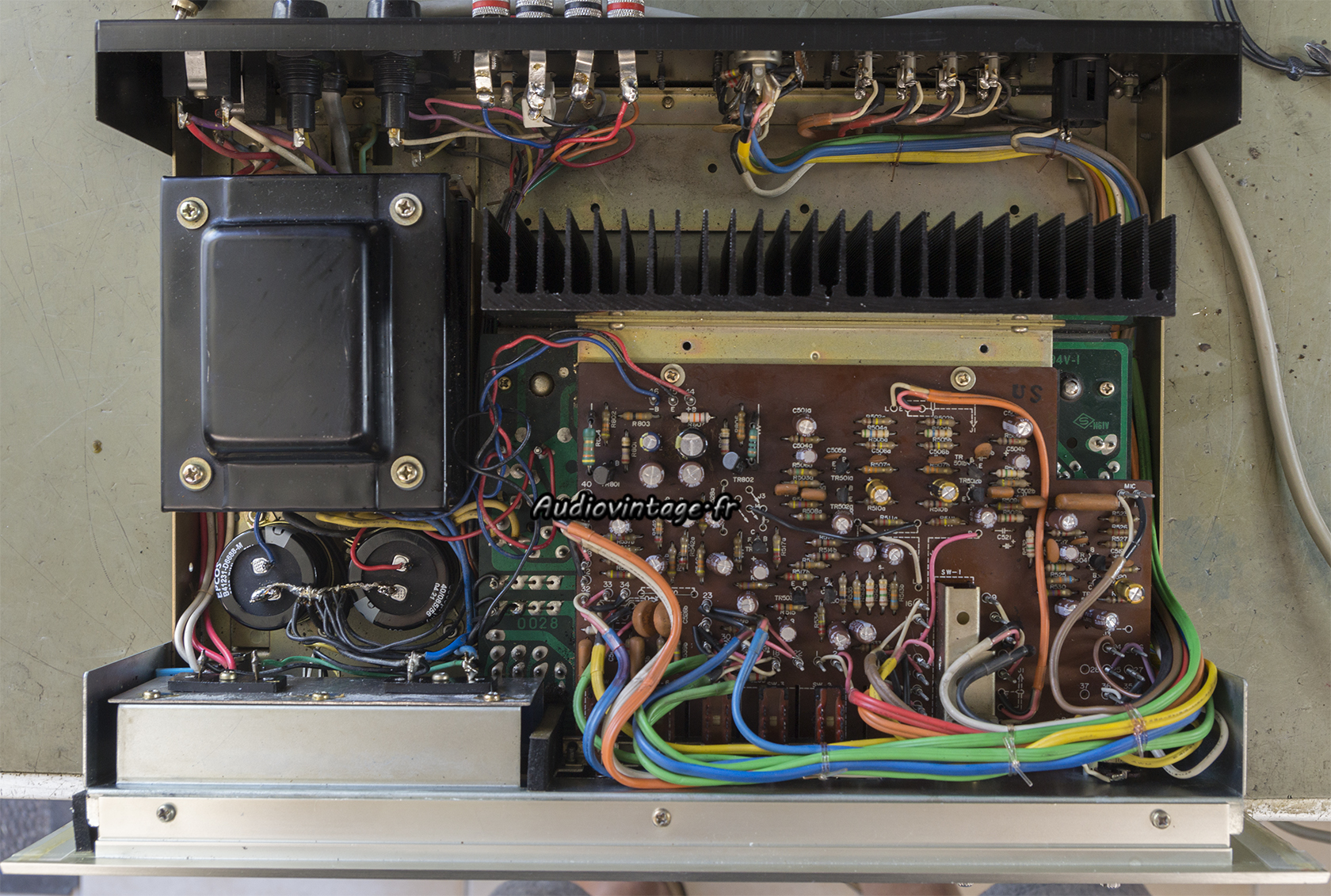

Le câblage du transfo est passé de 220v à 240v. Courants de repos réglés. Terminé.

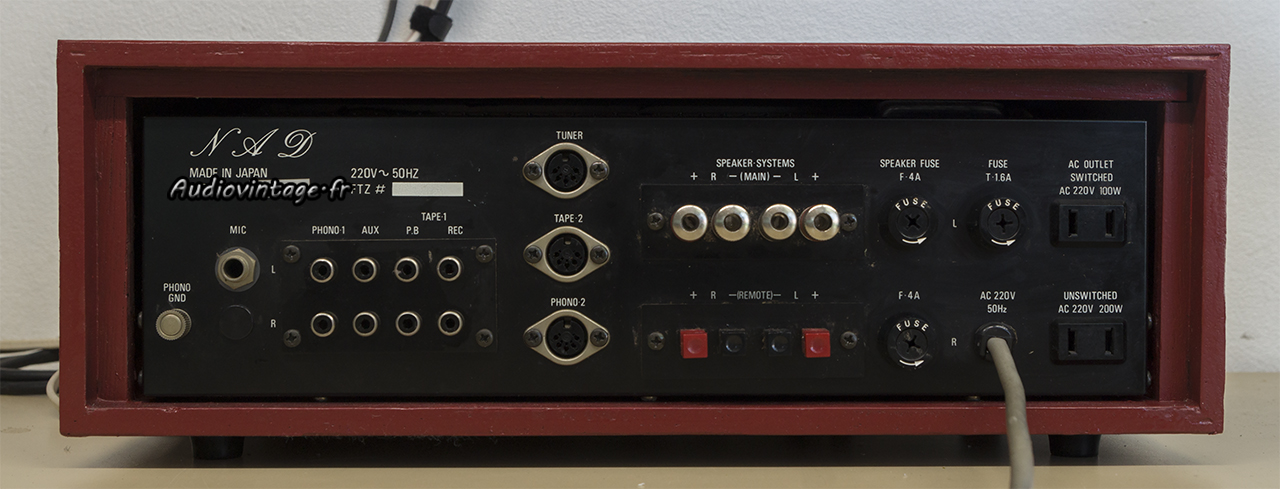

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

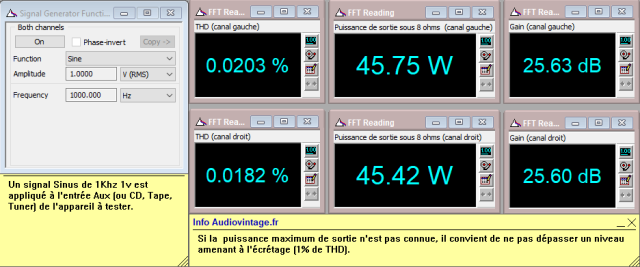

Distorsion à 2x45w sous 8 ohms, entrée aux.

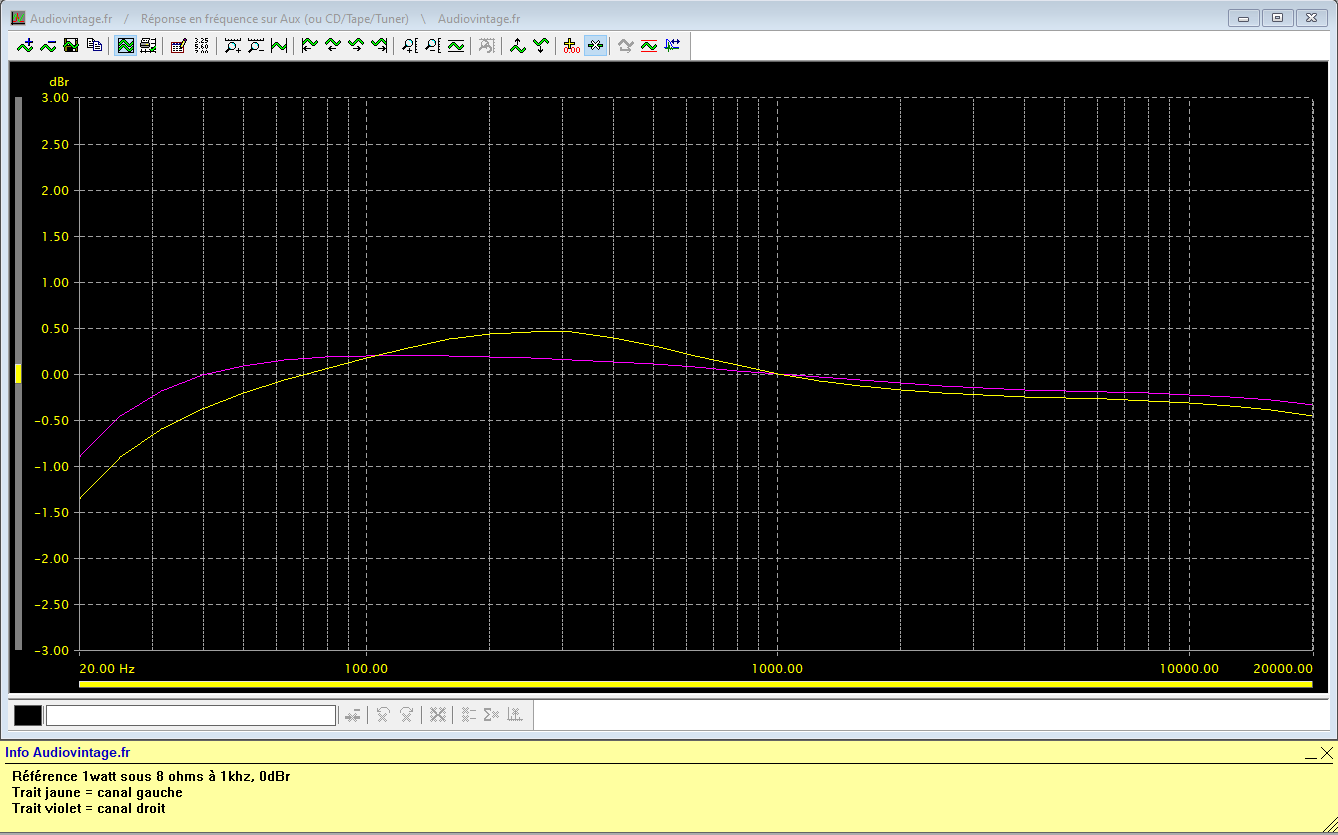

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

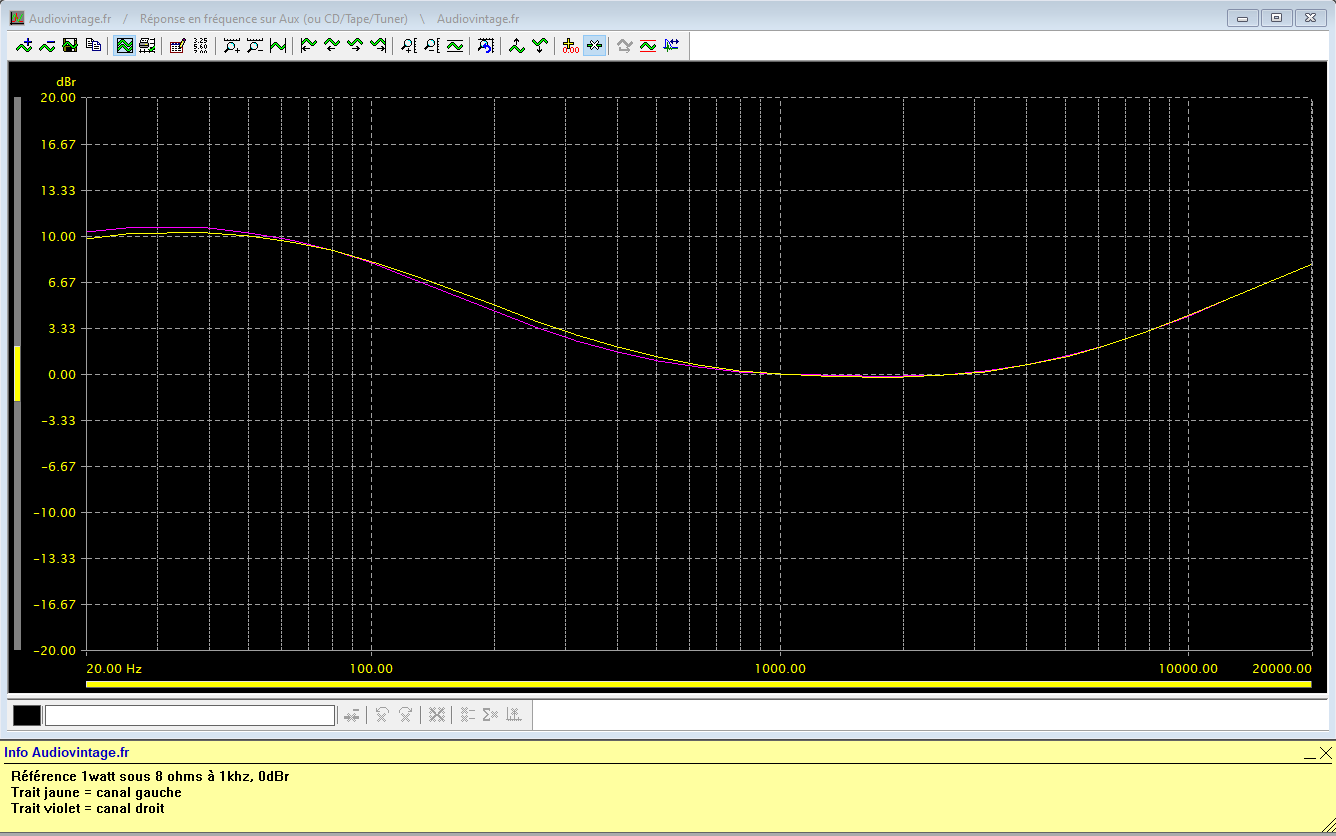

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

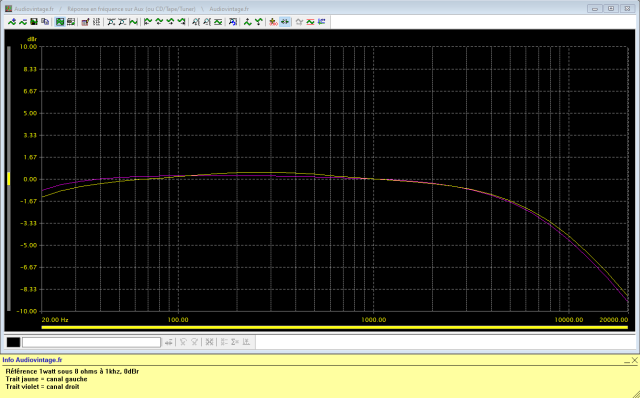

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

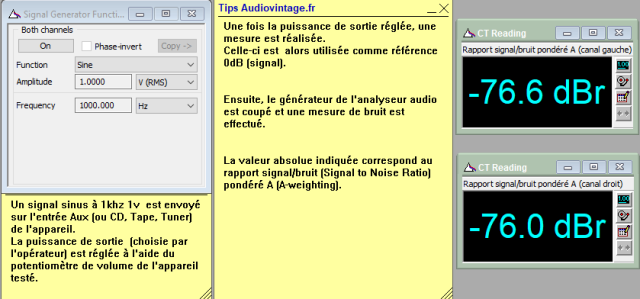

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x45w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

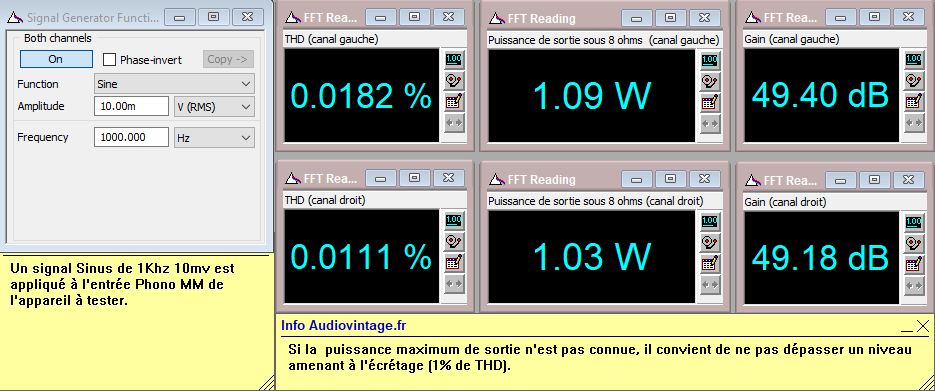

Distorsion à 2x1w sous 8 ohms, entrée phono.

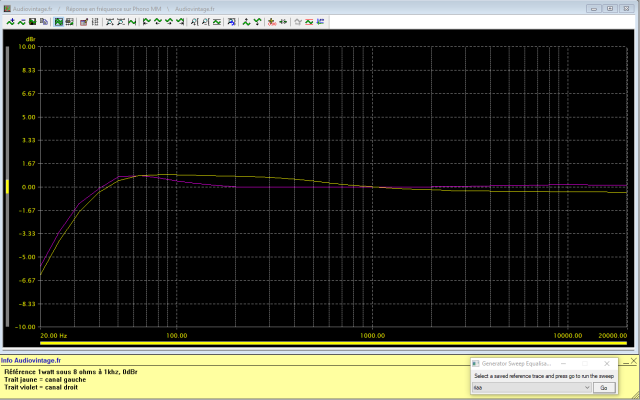

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

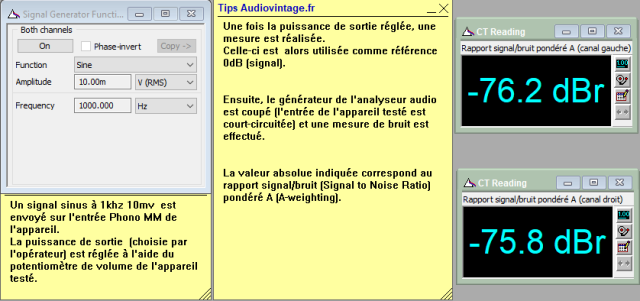

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

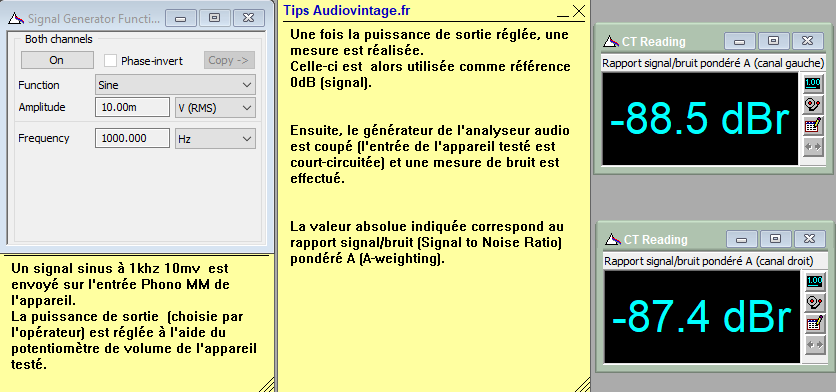

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

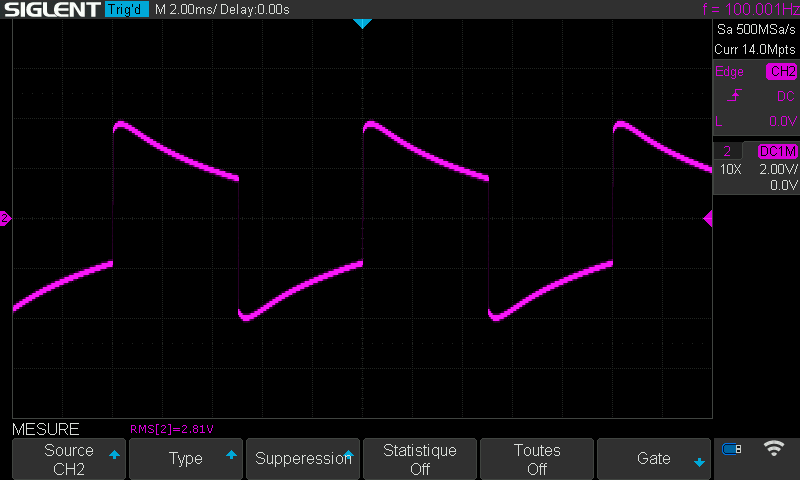

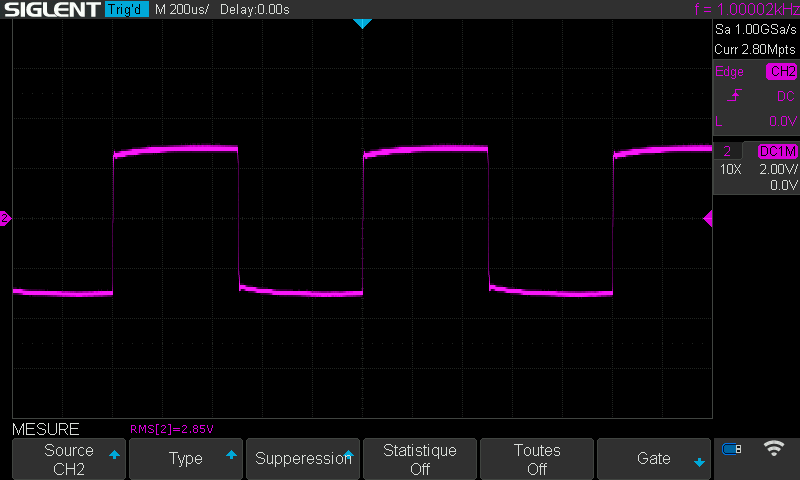

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
