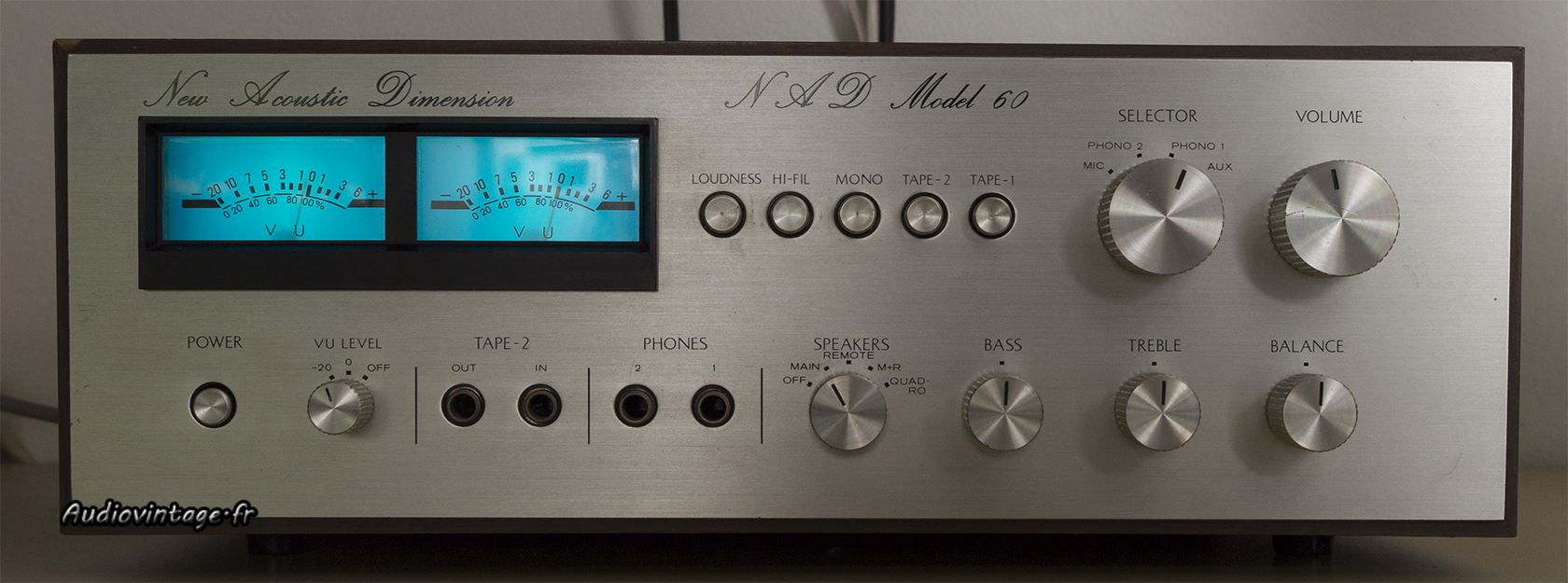

Au tour d’un petit Nad « d’avant » le 3020, oui il y en a eu :). Voici donc le Nad Model 60.

Il est en état d’origine et plus ou moins en panne avec une ronflette parfaitement audible sur les deux canaux. Les deux fusibles de protection n’ont pas la bonne valeur.
Révision complète au programme.

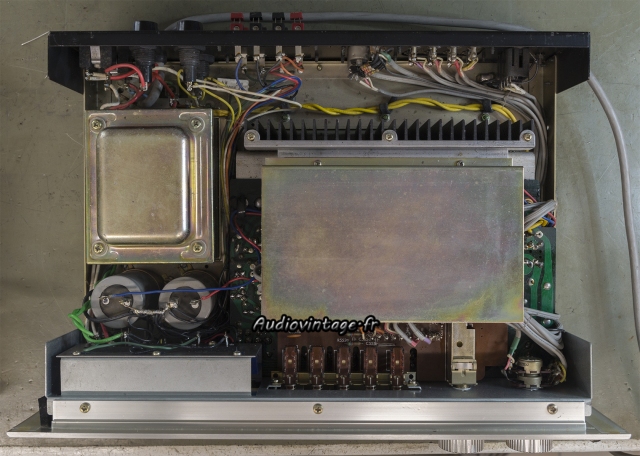

Retrait du blindage et vue sur le circuit préamp.

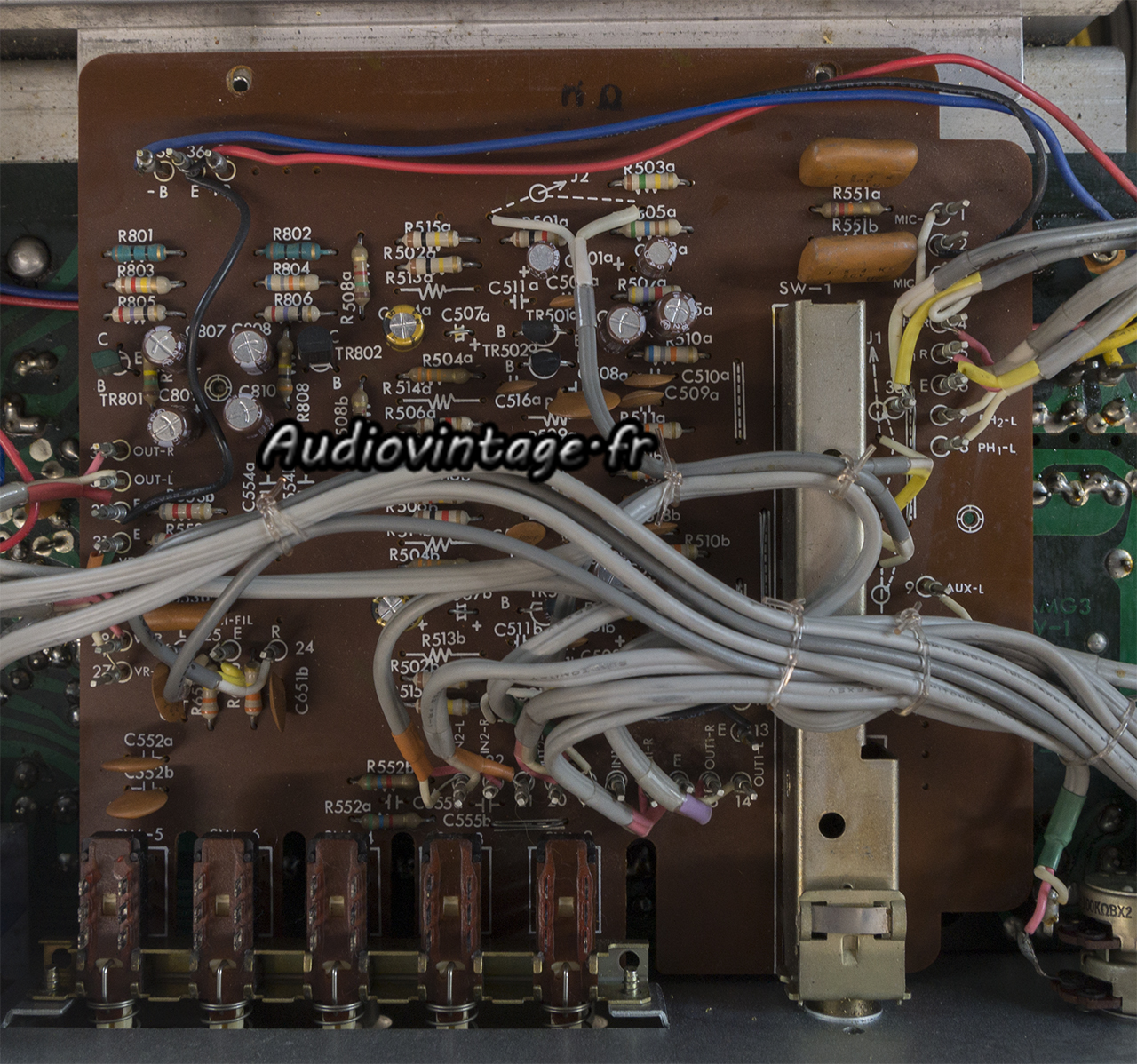

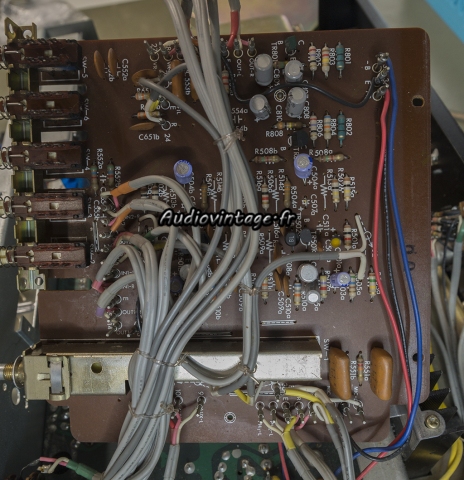

Que voici en plus gros plan.

Condensateurs chimiques remplacés, ainsi que certains transistors.

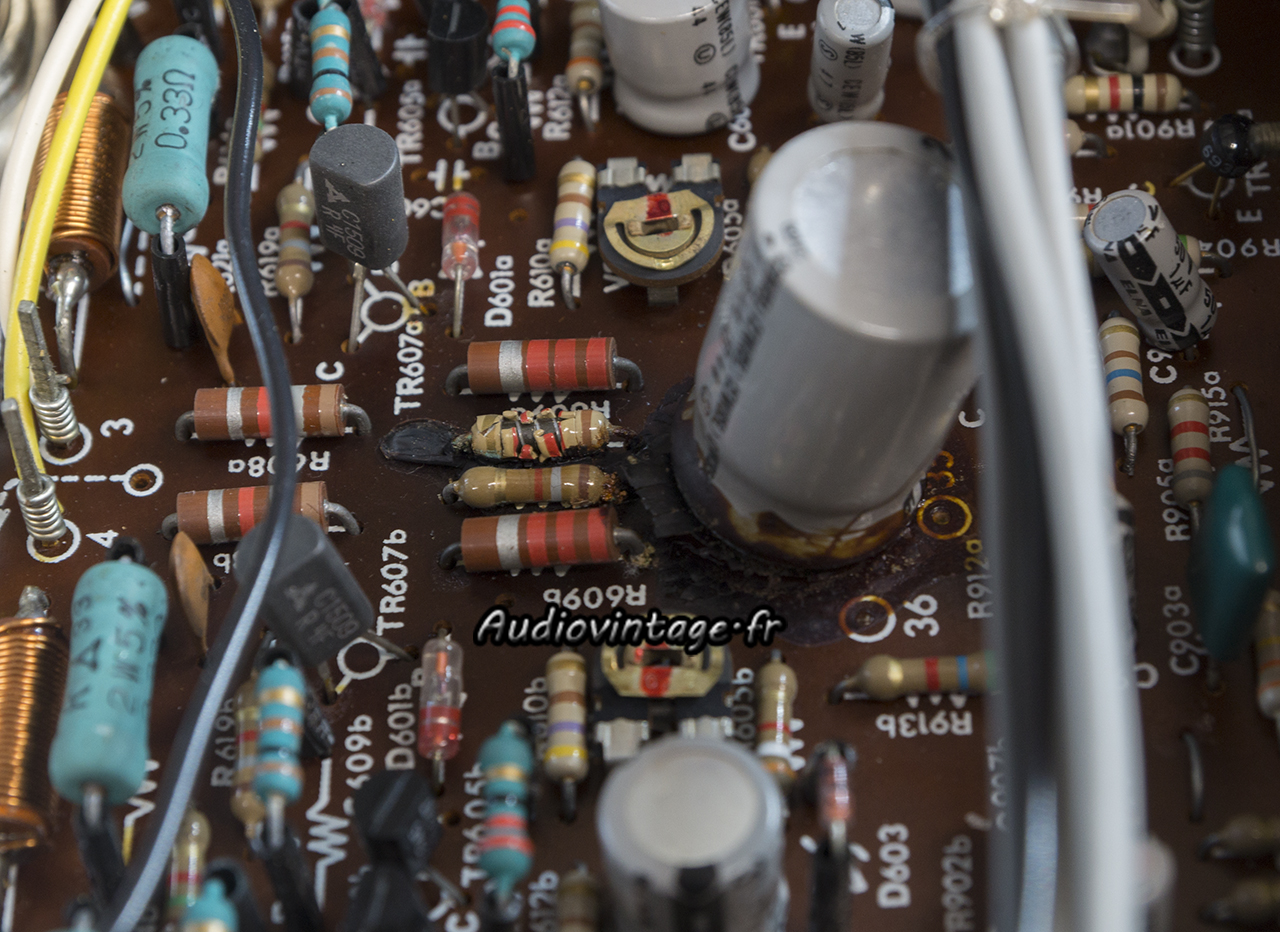

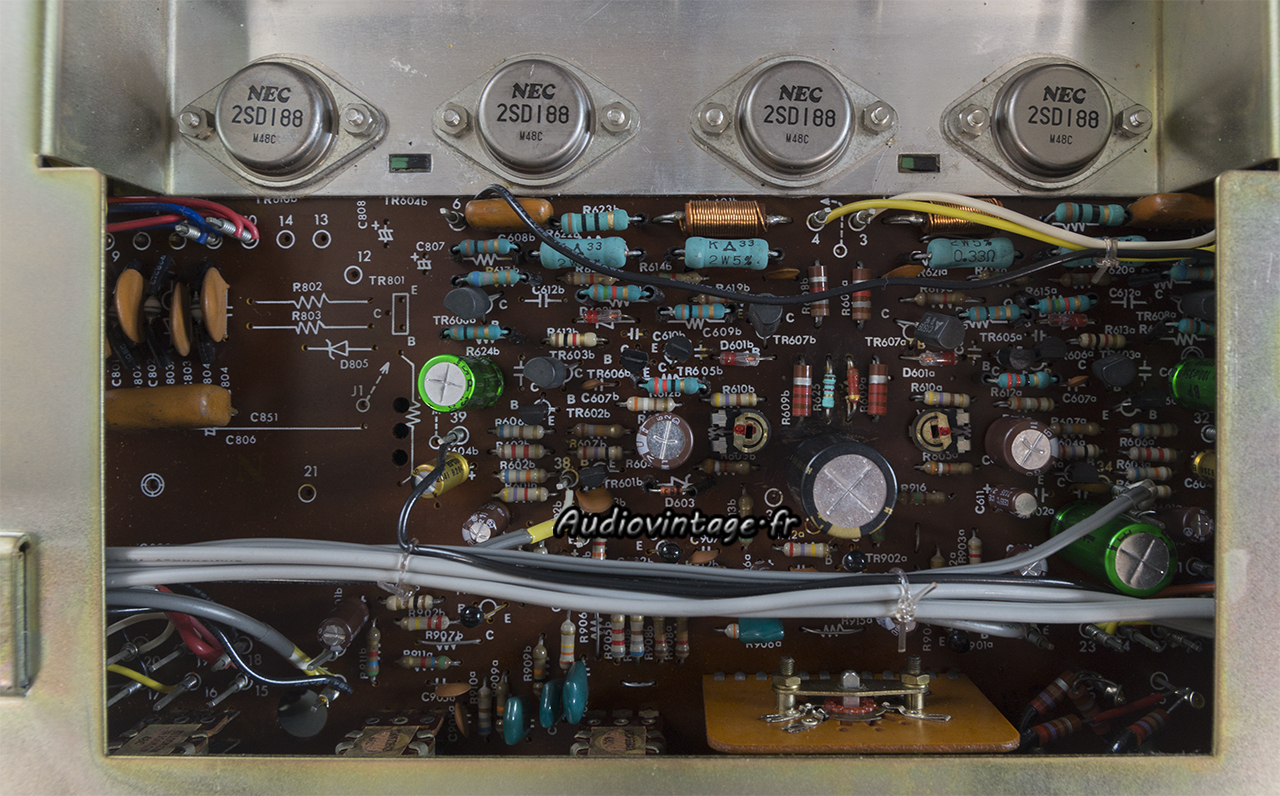

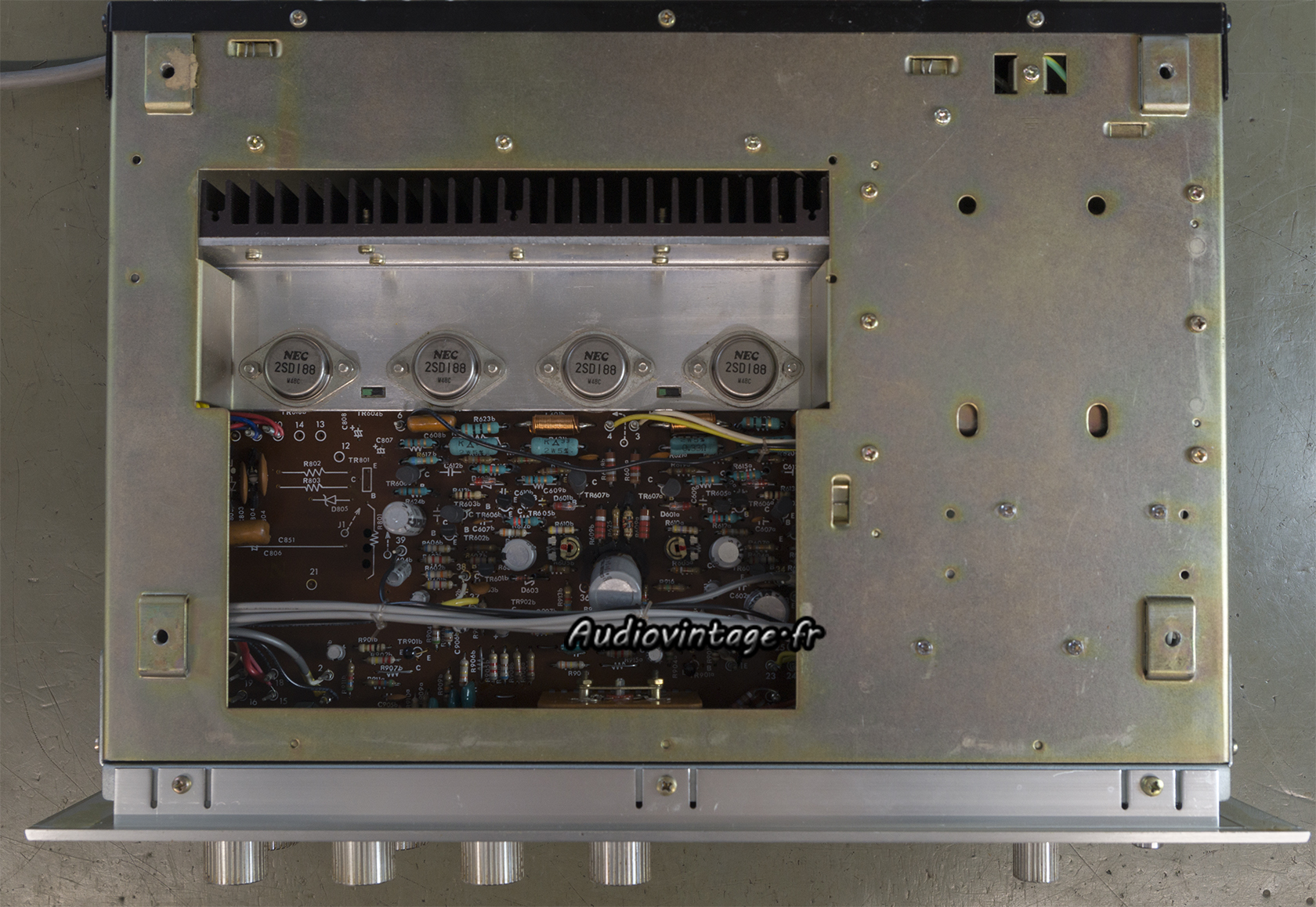

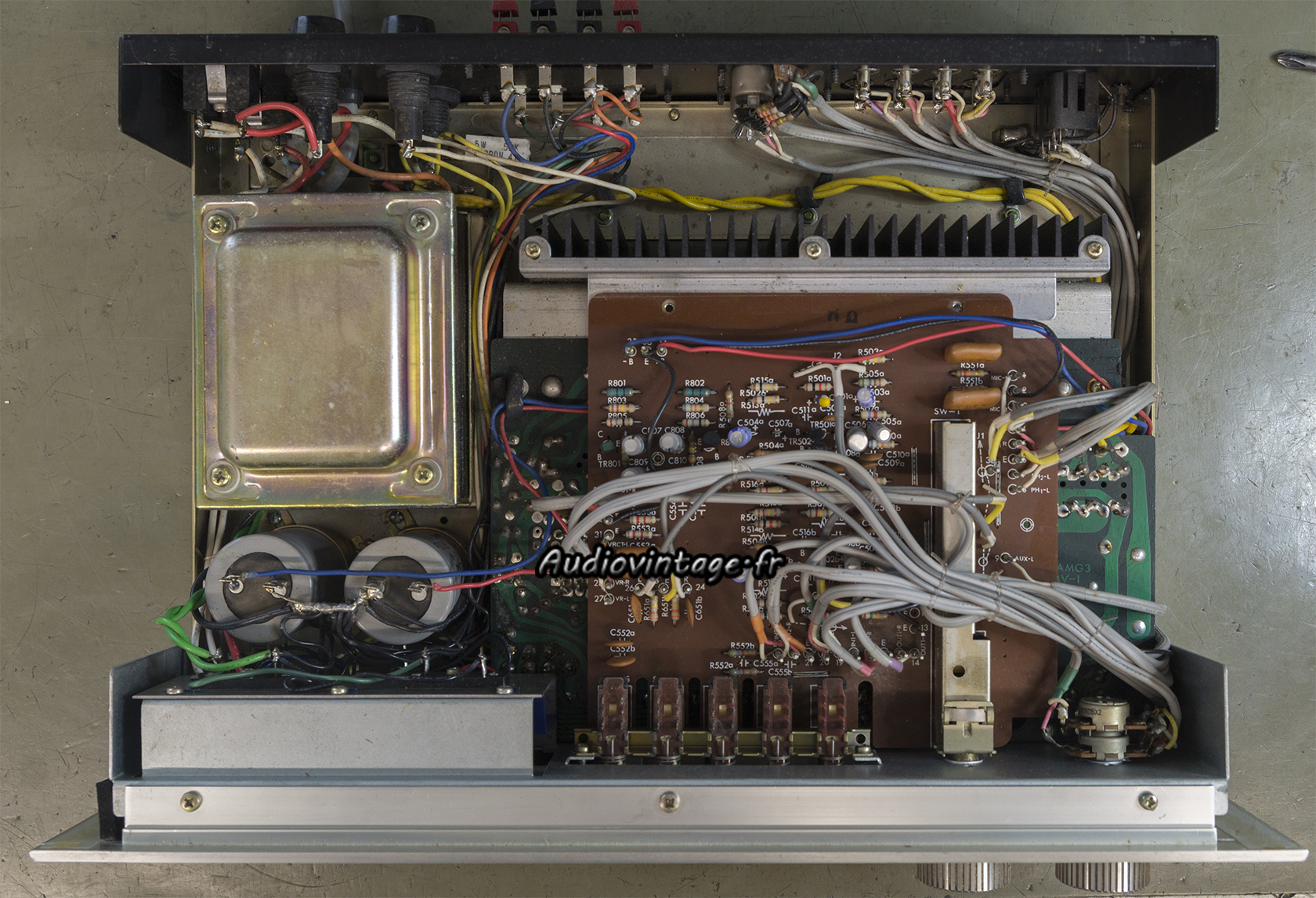

Le circuit principal. Voici la raison de la ronflette, le condensateur chimique est HS, c’est une panne assez commune sur cet appareil.

Condensateurs chimiques remplacés, tout comme deux résistances en mauvais état et les transistors des différentiels d’entrée.

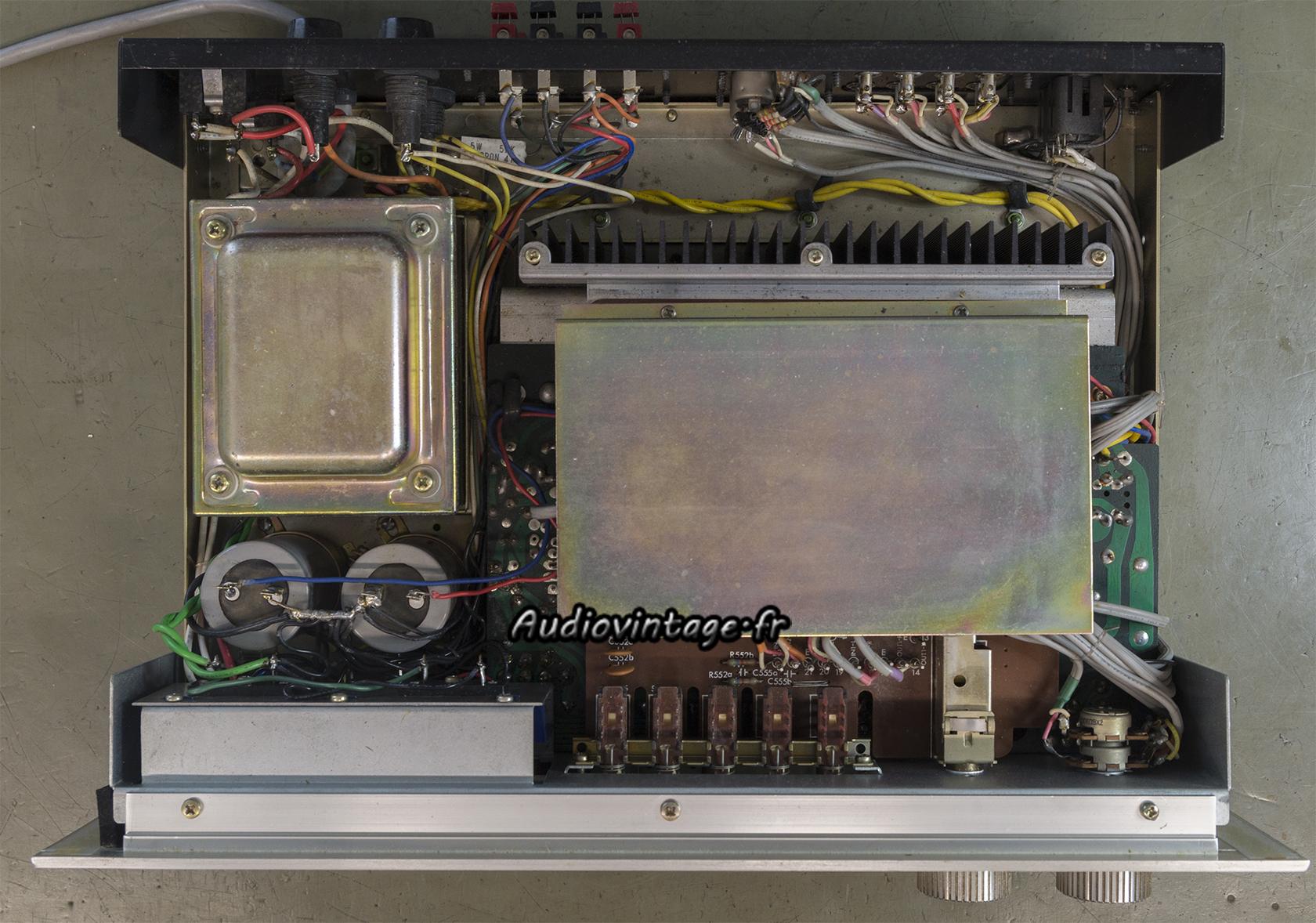

Les condensateurs de filtrage de l’alimentation sont quasiment parfaits à la mesure et ne sont donc pas remplacés. Le câblage du transformateur est modifié pour le configurer en 240v au lieu de 220v. Les deux fusibles inadéquats sont changés.
Les courants de repos sont ajustés et les commandes nettoyées. Terminé.

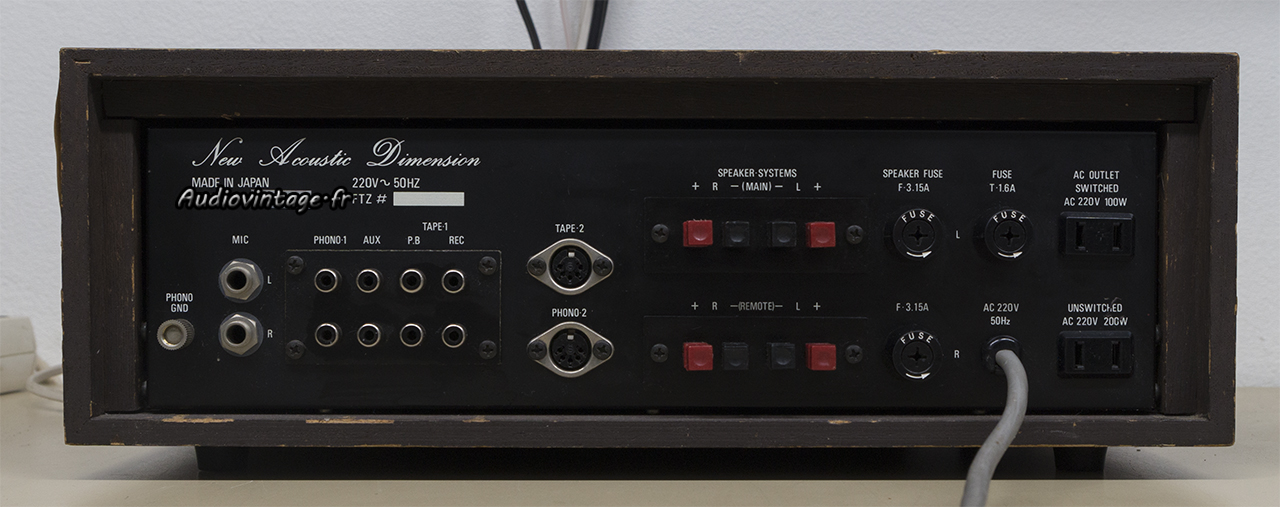

Connectique.

Les mesures sur entrée Aux :

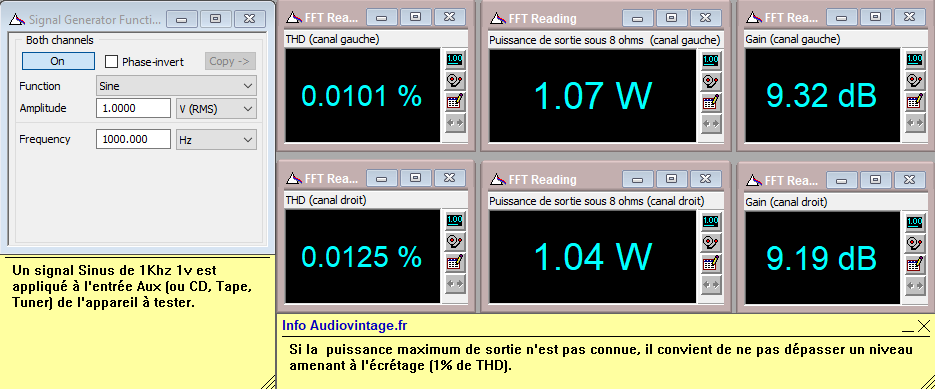

Distorsion à 2x1w sous 8 ohms, entrée aux.

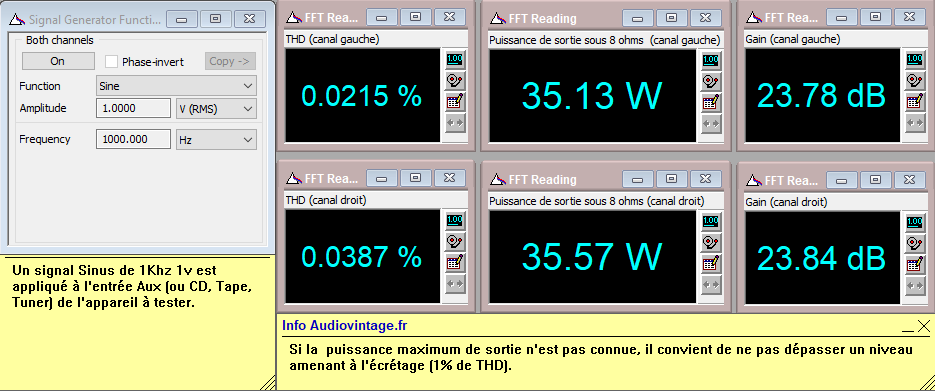

Distorsion à 2x35w sous 8 ohms, entrée aux.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

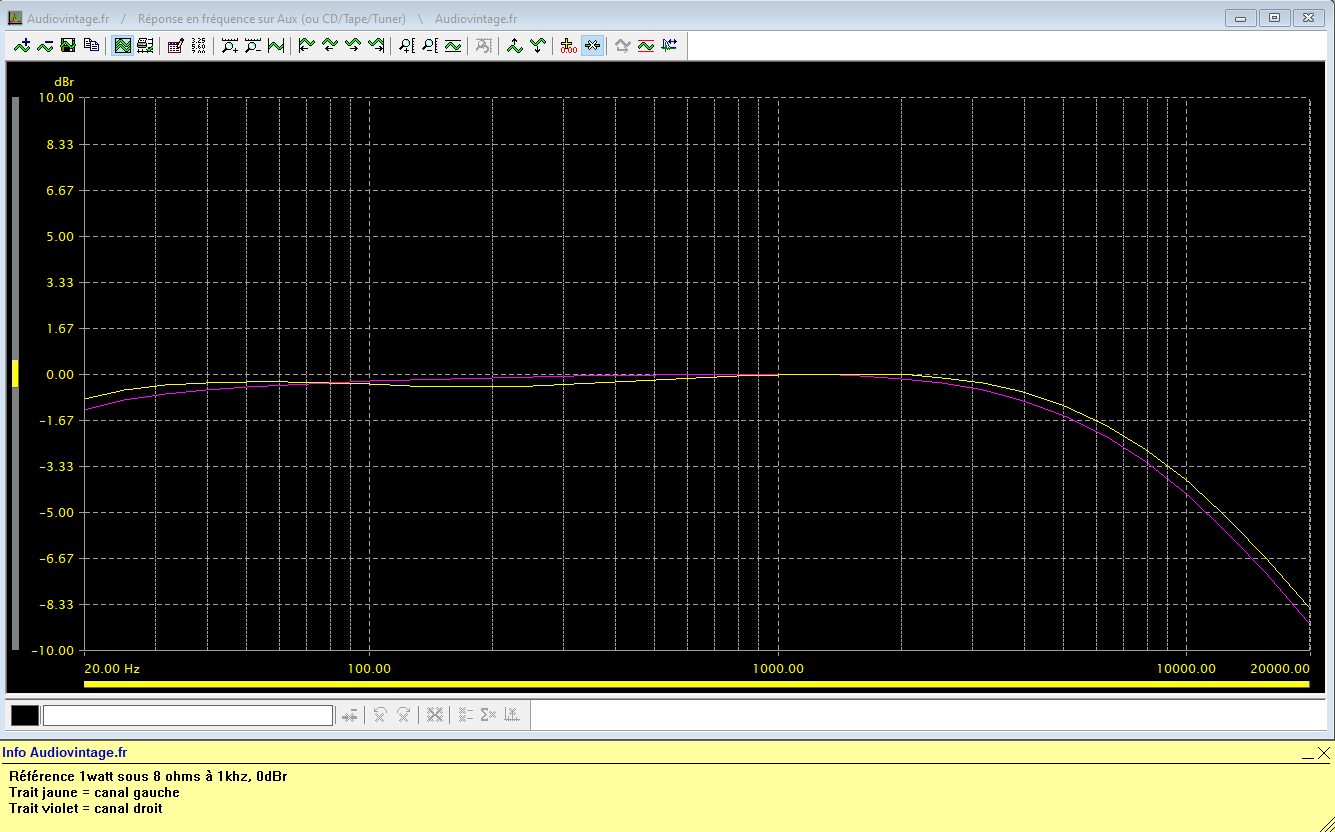

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtre activé.

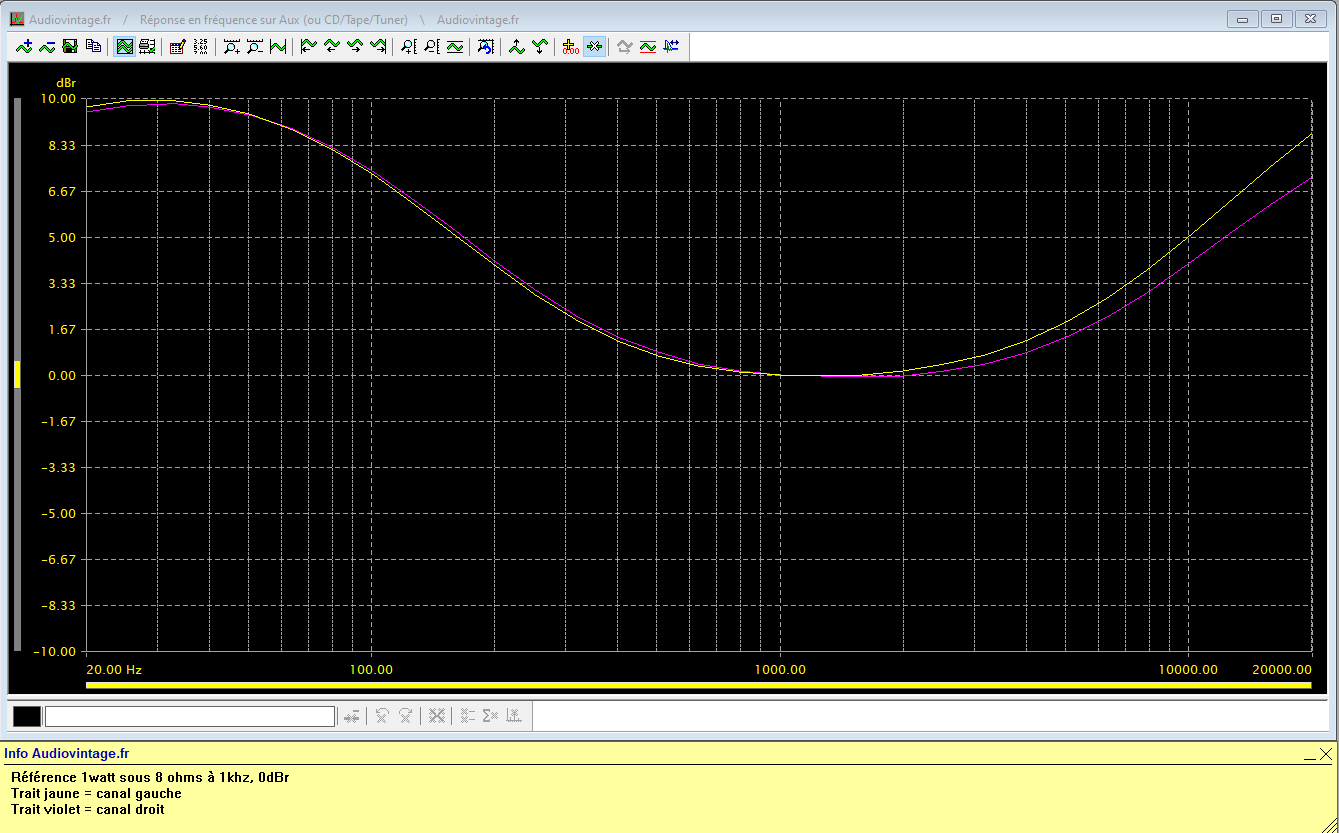

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

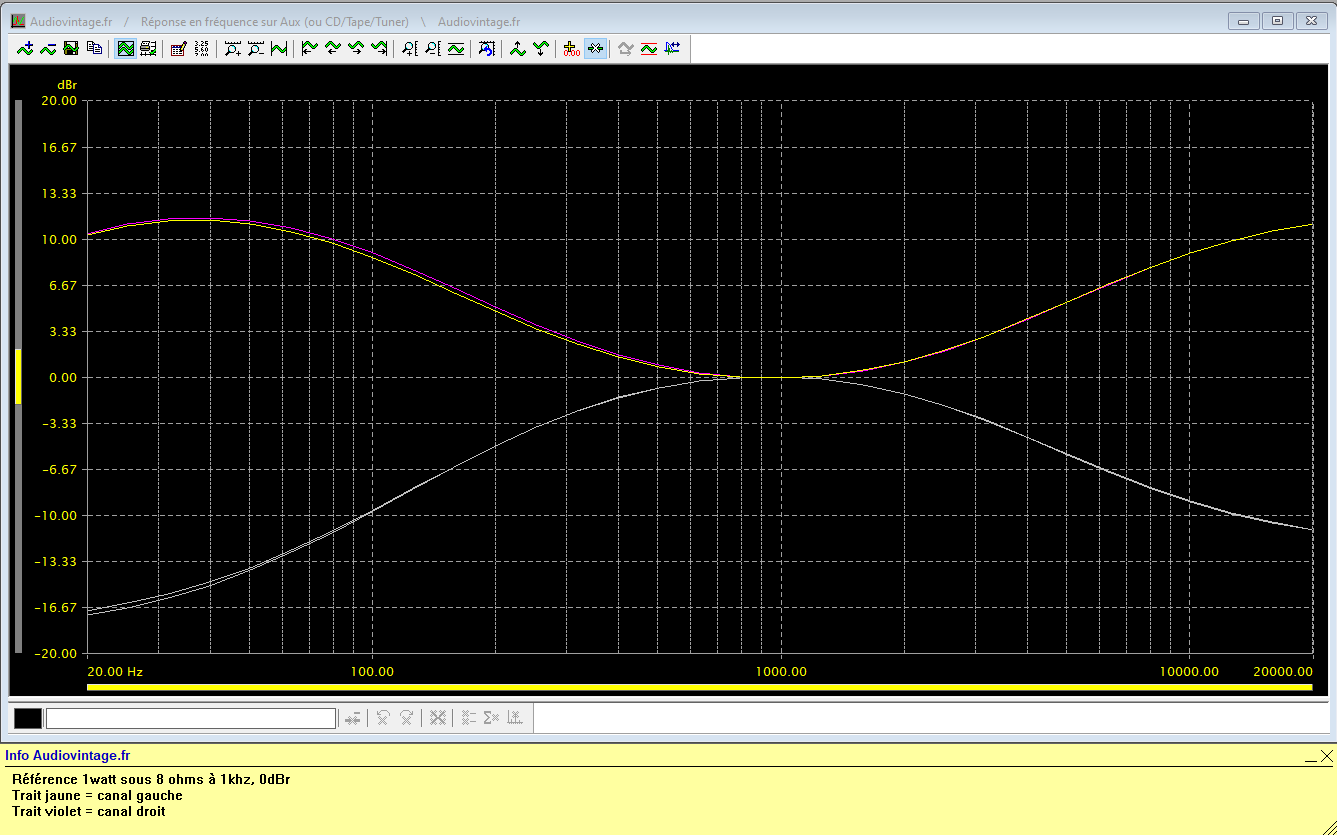

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

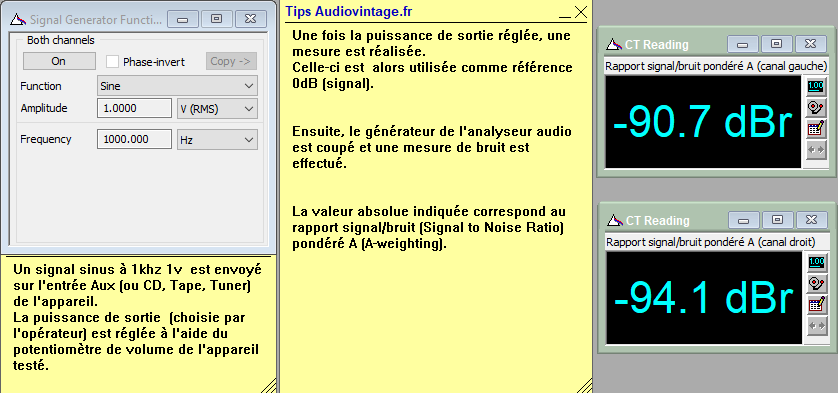

Rapport signal bruit à 2x35w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

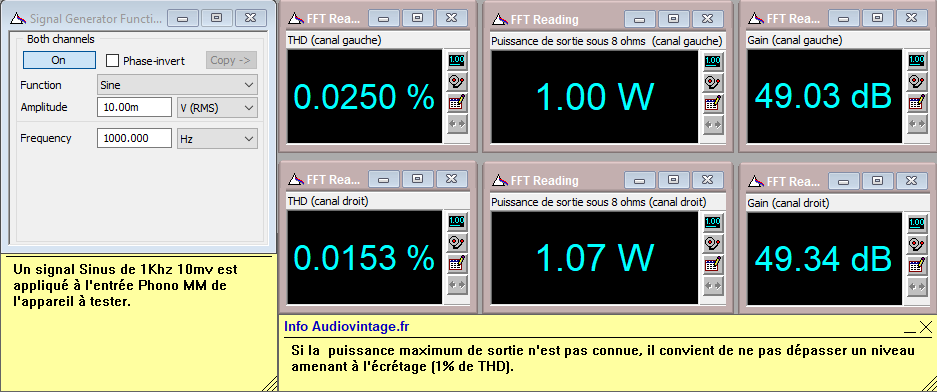

Distorsion à 2x1w sous 8 ohms, entrée phono.

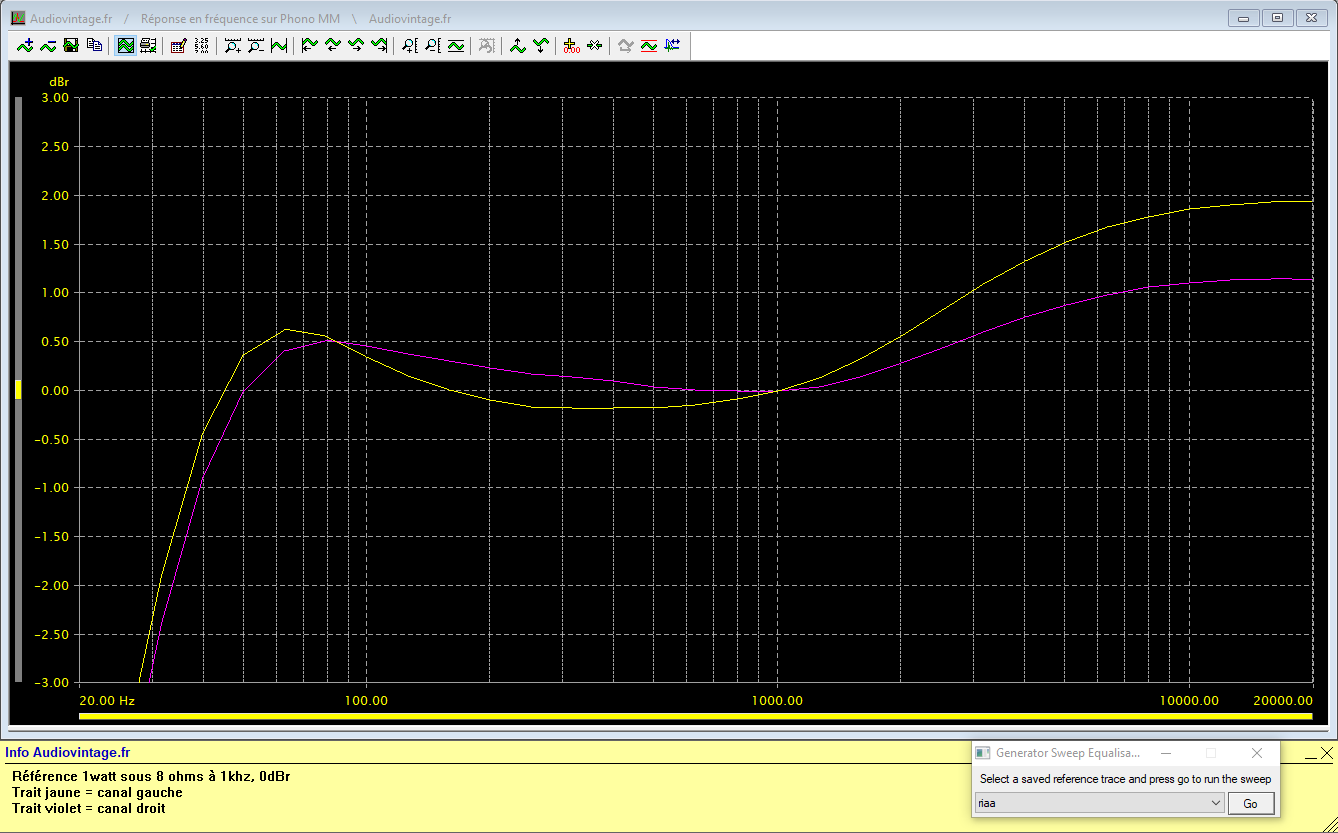

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

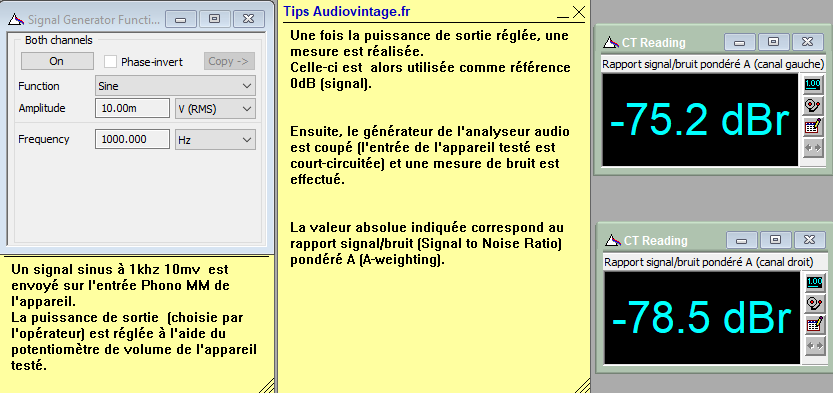

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

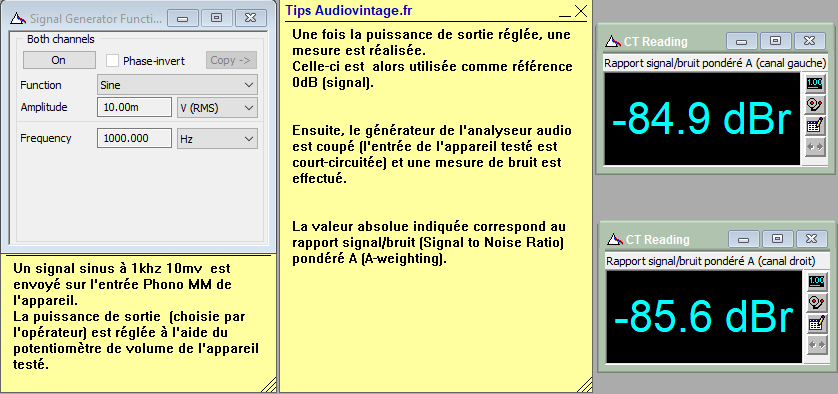

Rapport signal bruit à 2x35w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

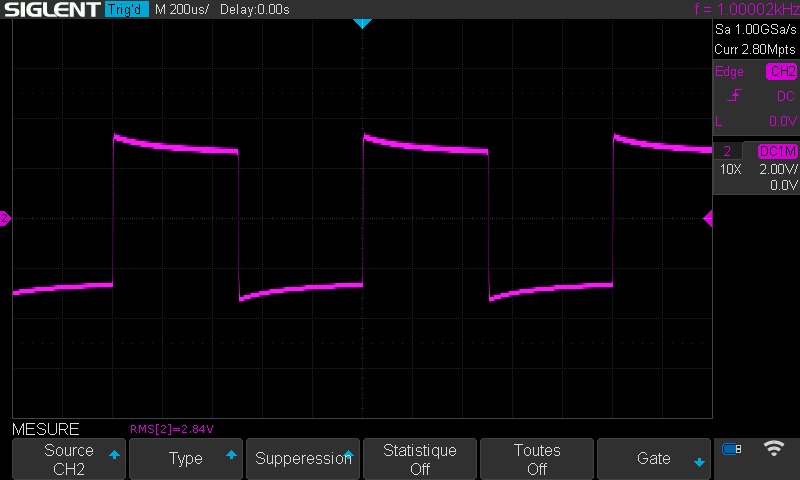

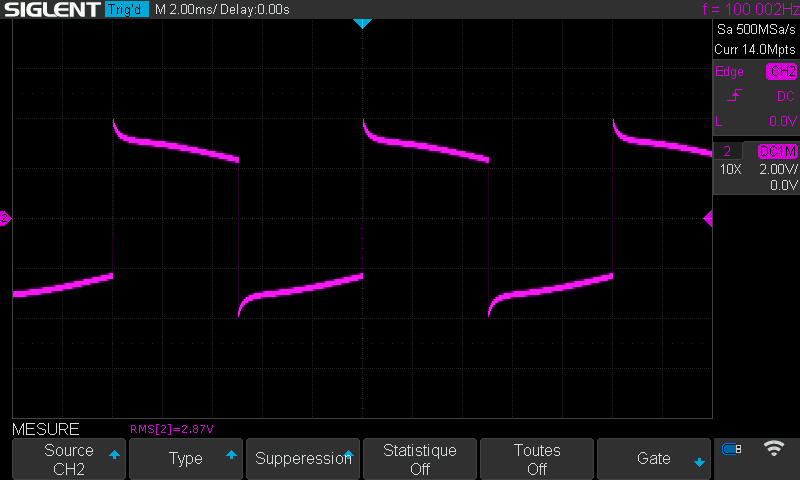

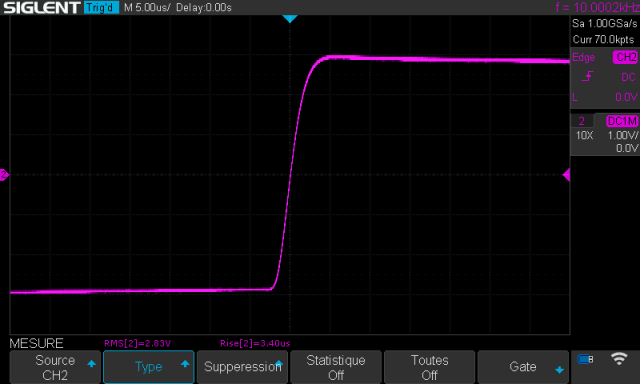

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
