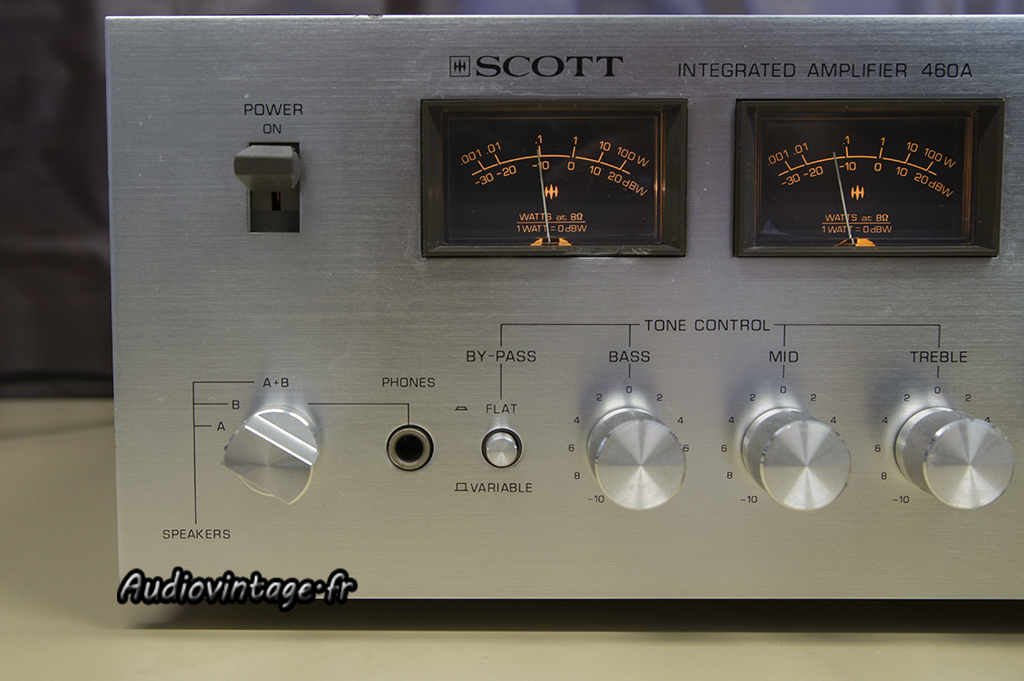

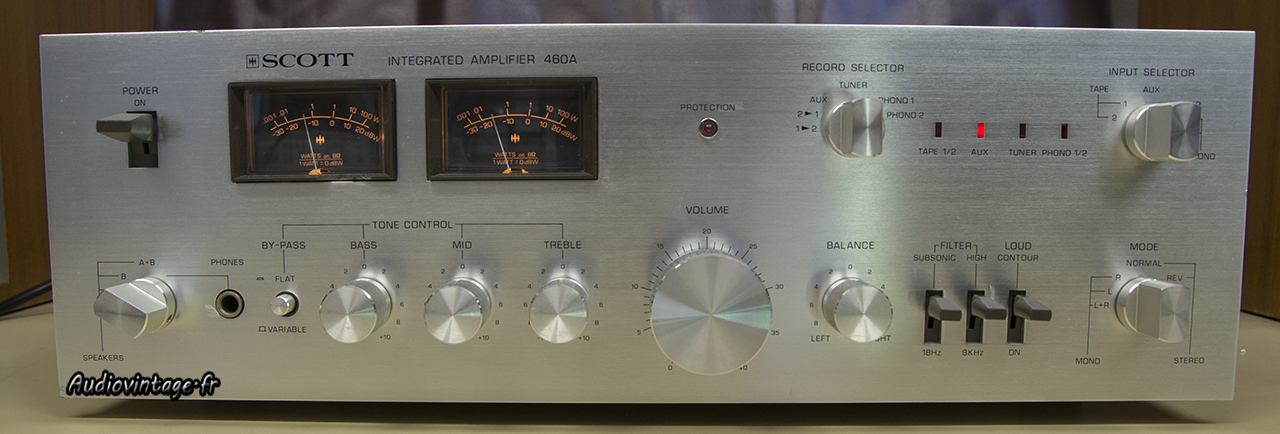

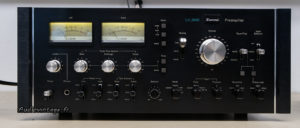

Une propriétaire coincée avec son amplificateur en panne. Audiovintage est la 🙂

Il a déjà eu droit à une visite par un technicien dans le passé. Un transistor ballast a été remplacé, quelques soudures refaites, les ampoules derrière les vumètres ont été remplacées également mais elles sont claquées et brunies (tension admissible trop faible).

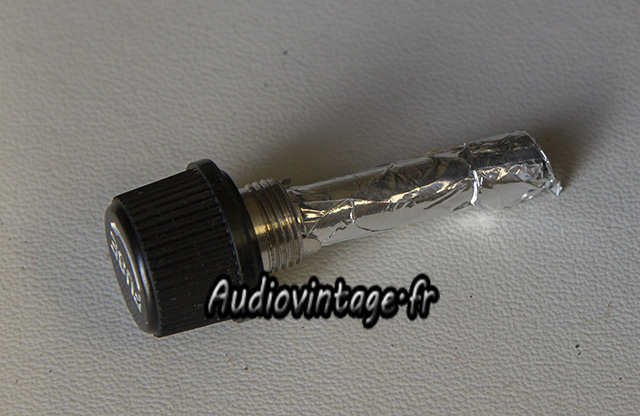

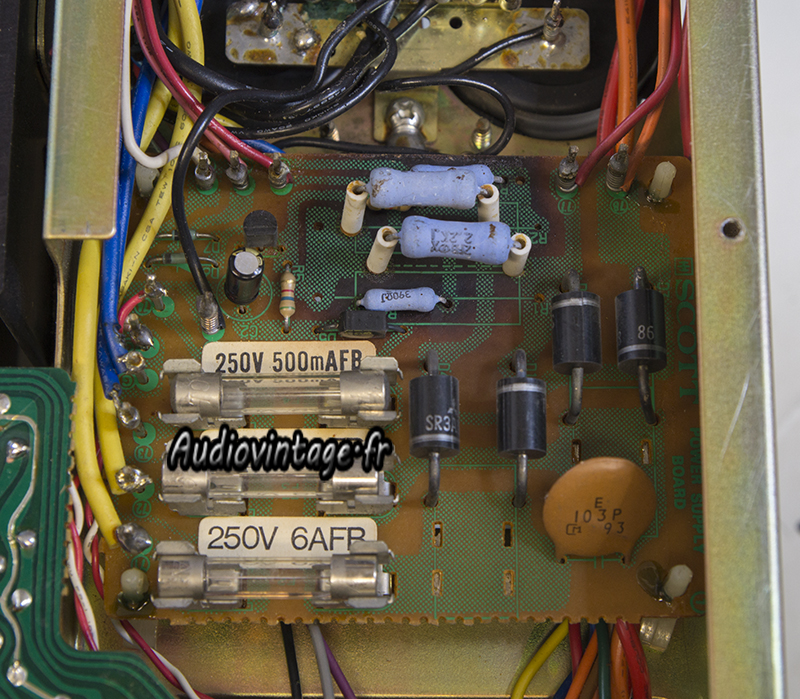

Le célèbre et non moins dangereux fusible alu.

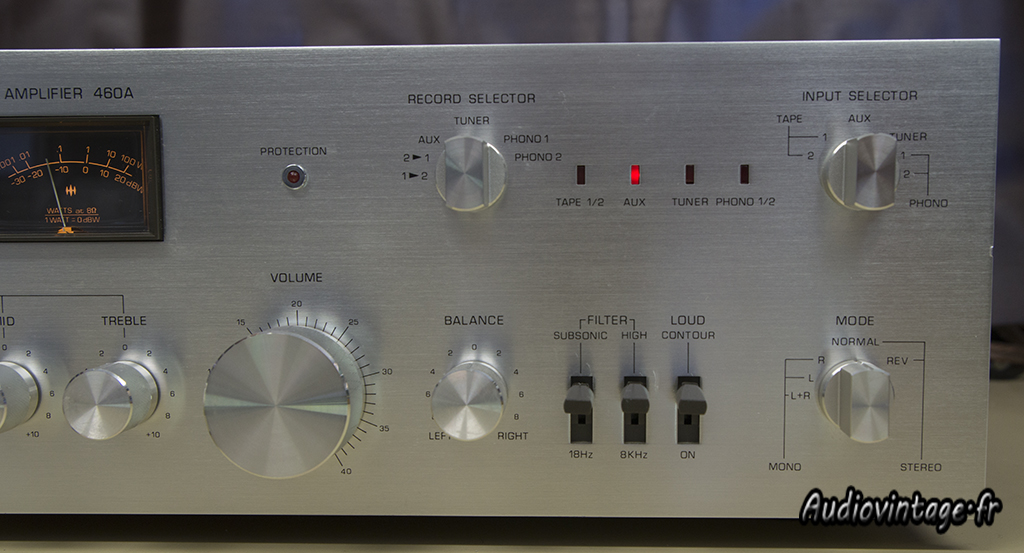

Finalement, il fonctionne, les commandes sont très encrassées, le sélecteur de sortie HP en façade a été positionné n’importe comment ce qui est trompeur lors de la sélection.
Pour terminer, j’ai trouvé pas mal de condensateurs chimiques en fin de vie et de nombreuses soudures HS sous le circuit principal…

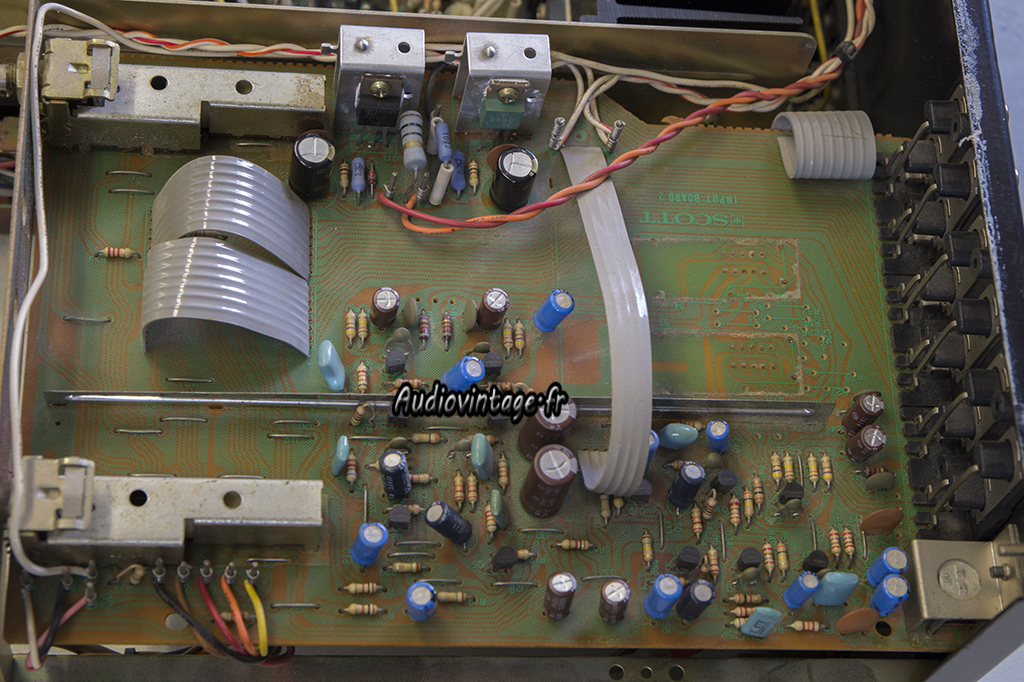

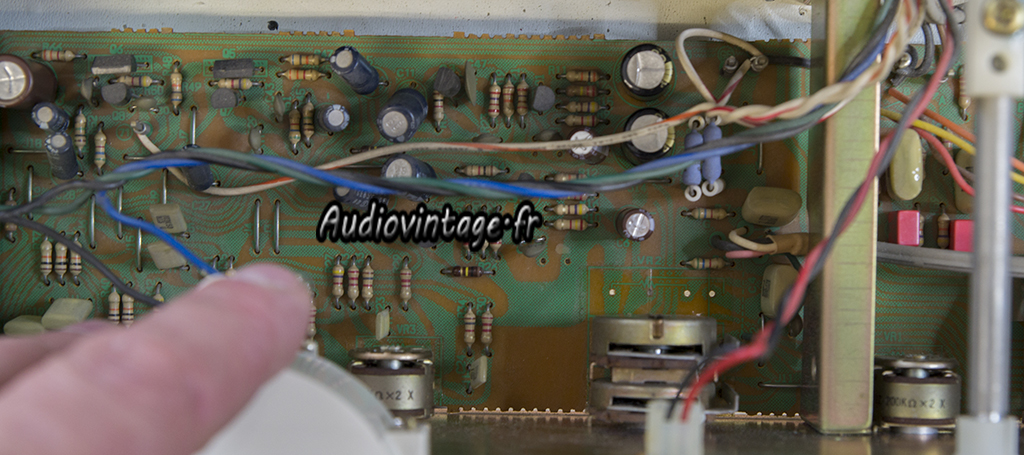

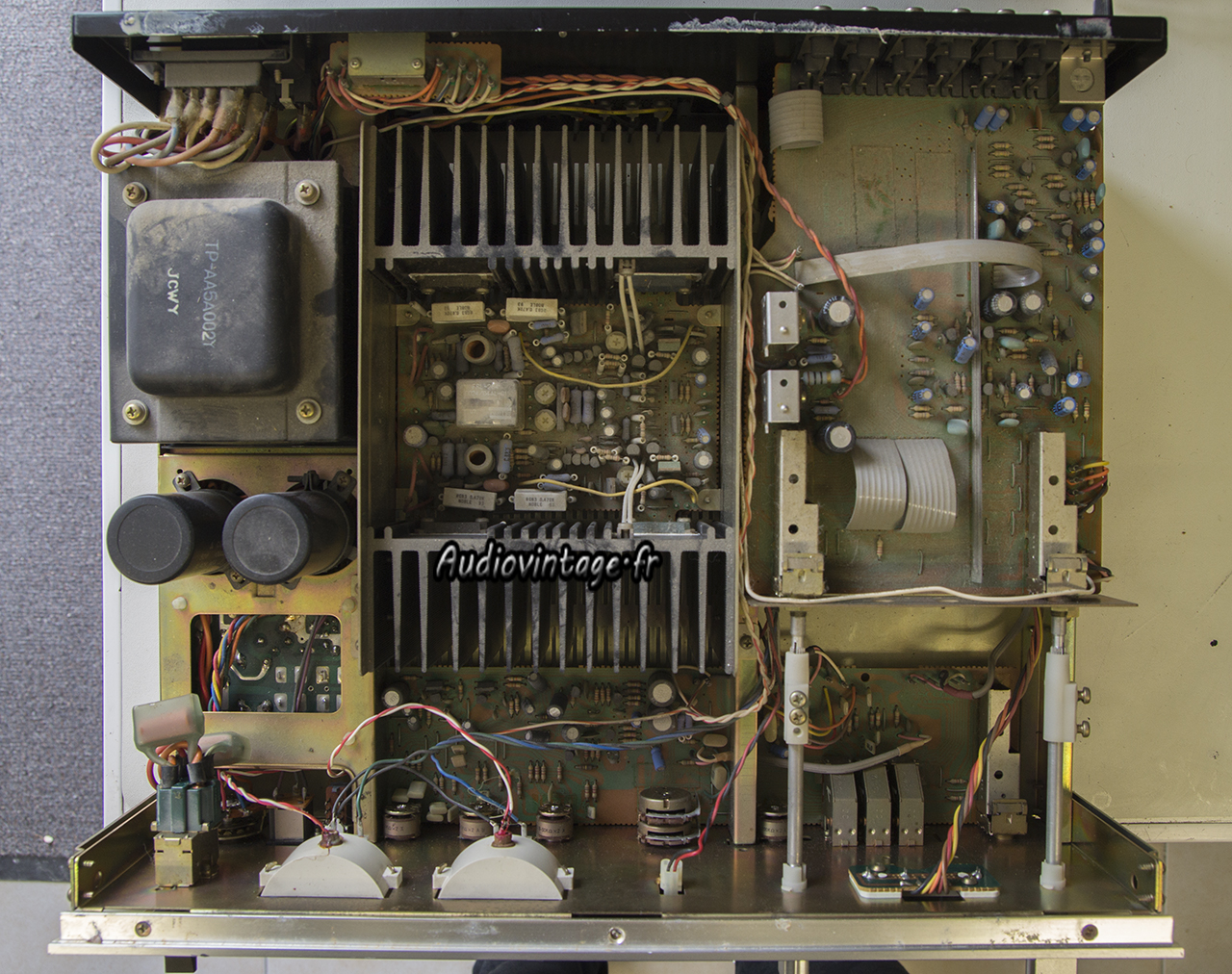

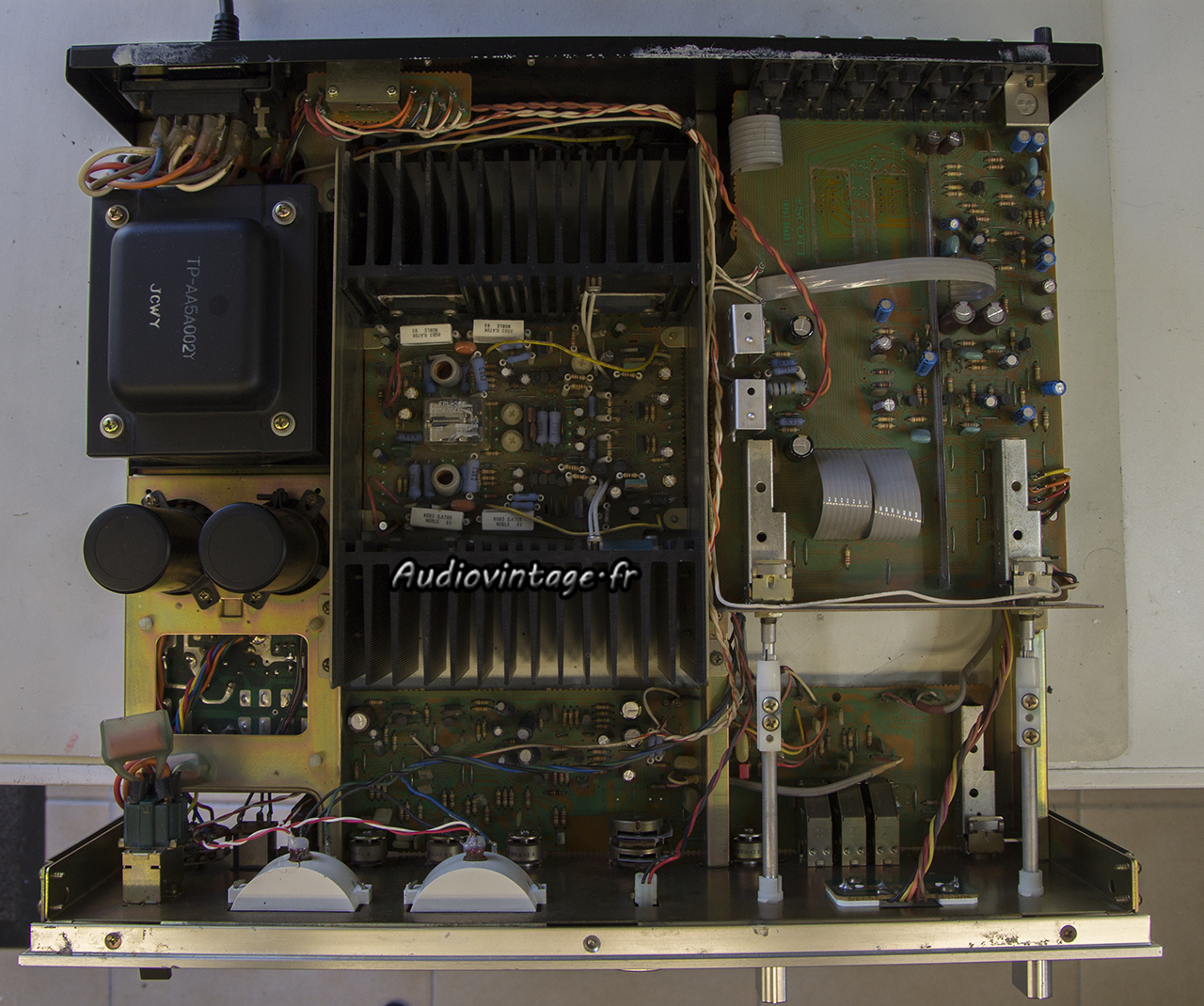

Vu sur l’entrée phono et au second plan l’alimentation régulée.

Remplacement des condensateurs fatigués. La graisse thermique sous les transistors était complètement sèche, y compris sous le transistor remplacé…pas bien. Tout est « frais » désormais.

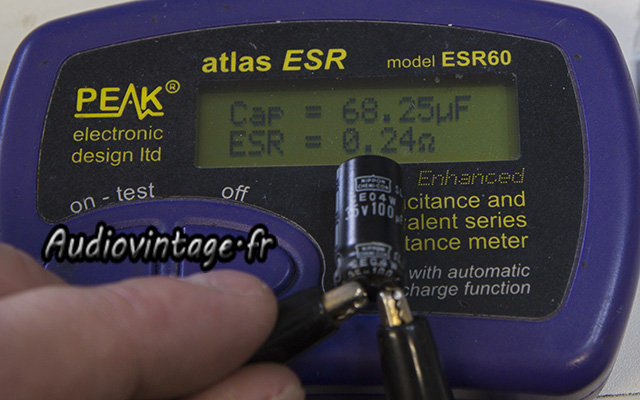

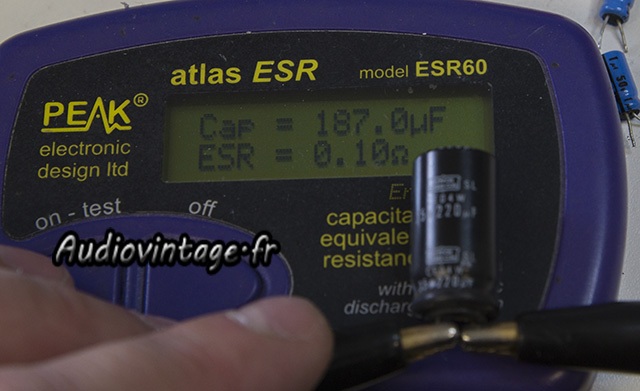

Quelques mesures sur des condensateurs fatigués.

Le circuit de redressement reçoit un condensateur neuf, les soudures contrôlées et refaites si nécessaire.

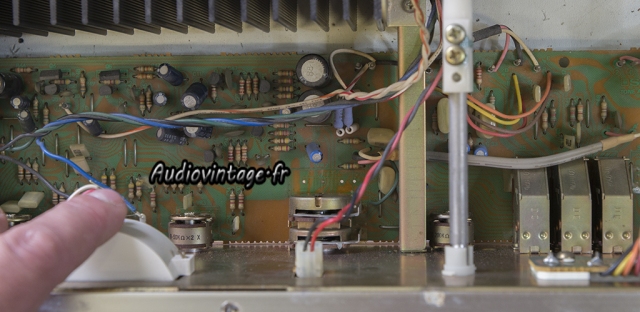

Le circuit de tonalité/filtres.

Les commandes sont nettoyées, des nouveaux condensateurs prennent place.

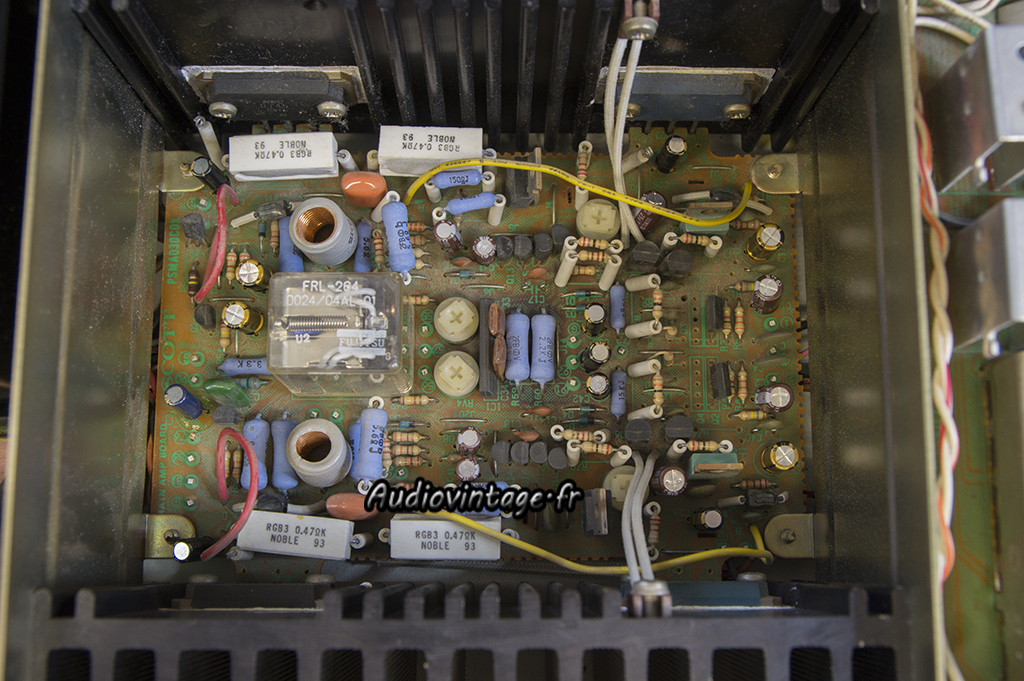

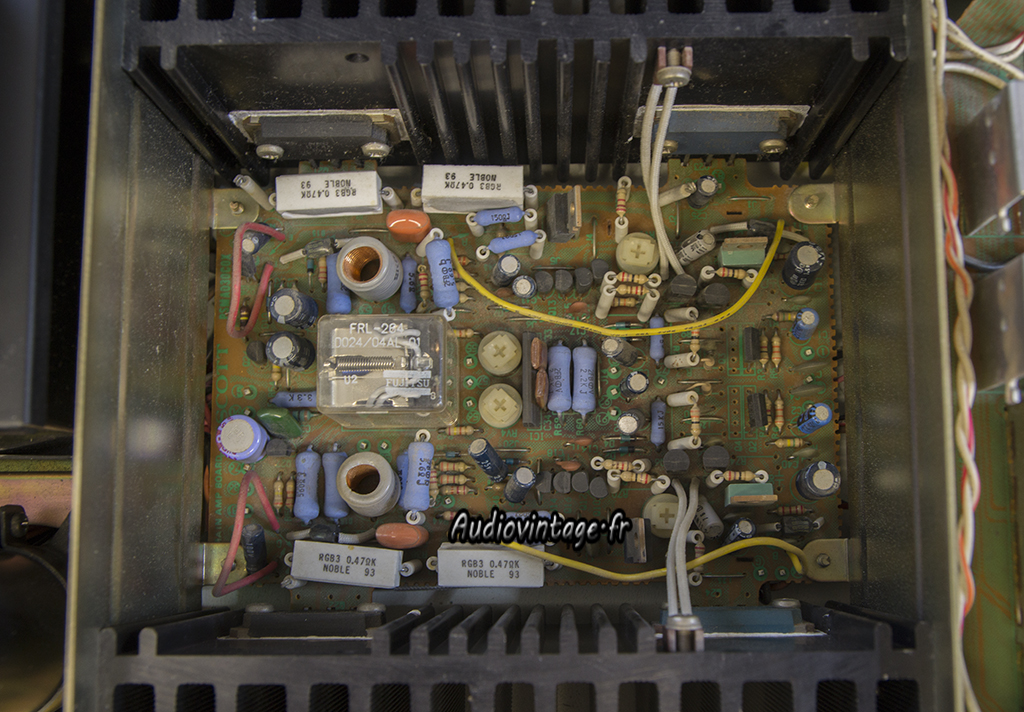

Le circuit d’amplification et protection.

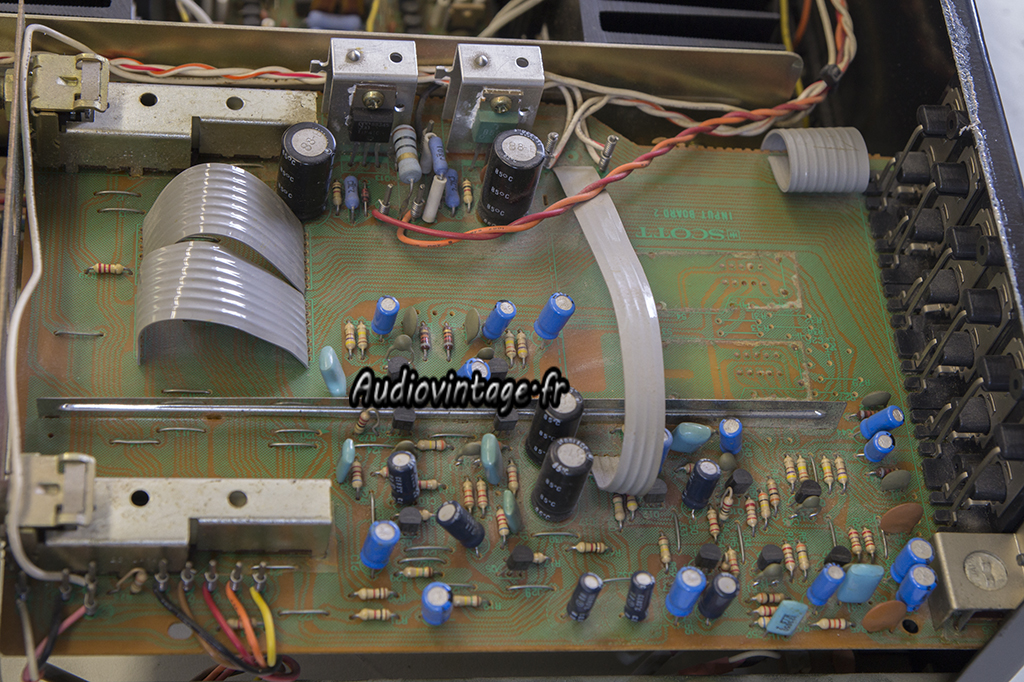

Sur cette carte, de nombreuses soudures sont à refaire et certains condensateurs sont en très mauvais état.

Tous les condensateurs chimiques sont remplacés.

Lors de mes premiers essais, je n’avais pas remarqué de souci avec le relai.
Les mesures faites au banc de test ont révélé une distorsion instable en sortie, qui variait dès que l’on touchait au relai.

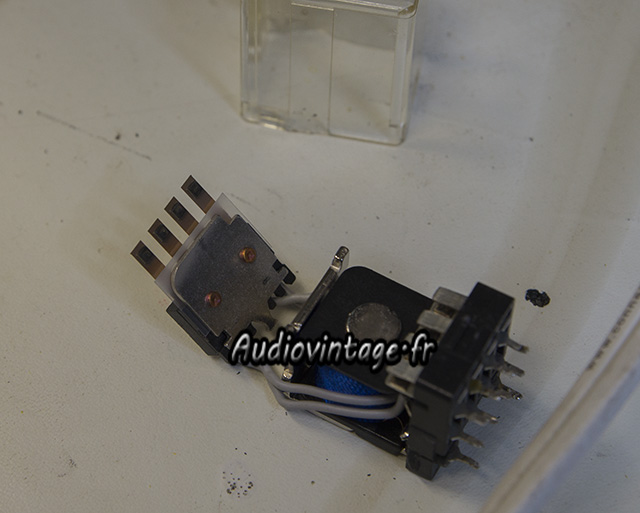

Démontage et nettoyage des contacts.

L’appareil est réglé puis il passe au « torture test 🙂

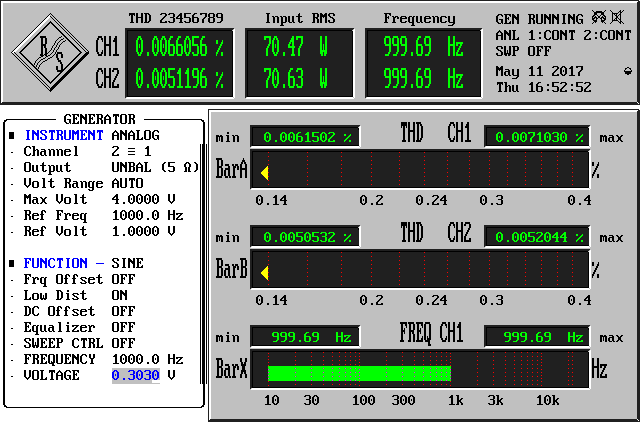

Distorsion à puissance nominale, les deux canaux en charge à 1khz sous 8 ohms.

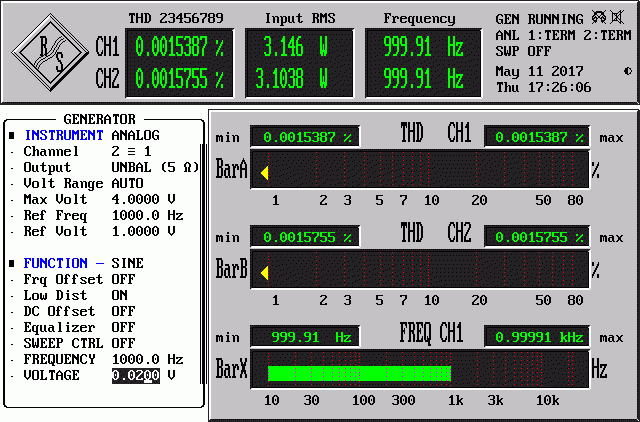

Distorsion de l’étage phono à 1khz bien sûr, sortie 3watts.

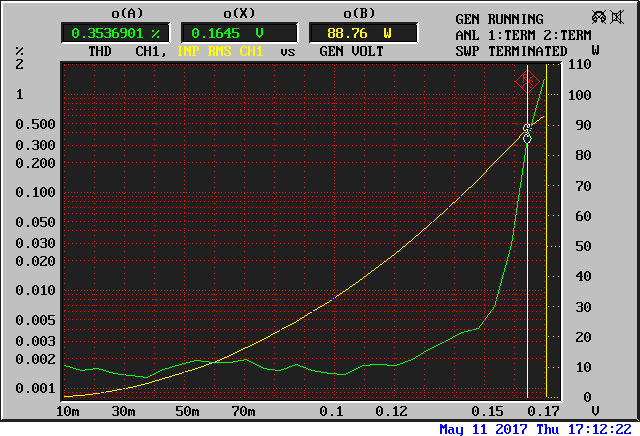

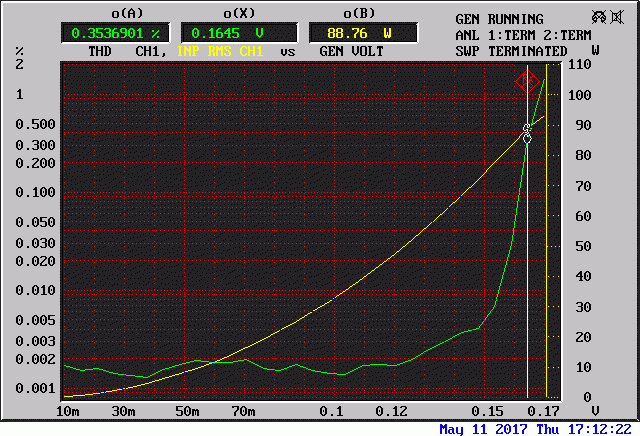

Rapport entre la distorsion (courbe verte) et la puissance de sortie (courbe jaune). L’échelle de distorsion est sur la gauche, l’échelle de puissance à droite.
Les deux canaux sont en charge, la mesure est réalisée sur le canal droit.

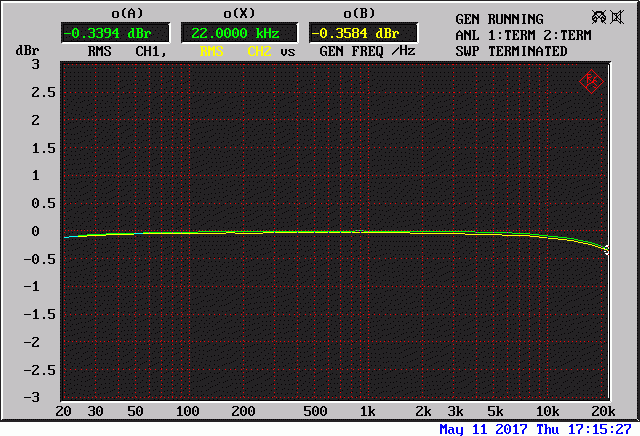

Réponse en fréquence des deux canaux de 20hz à 20khz, entrée Aux, à 1 watt en sortie.

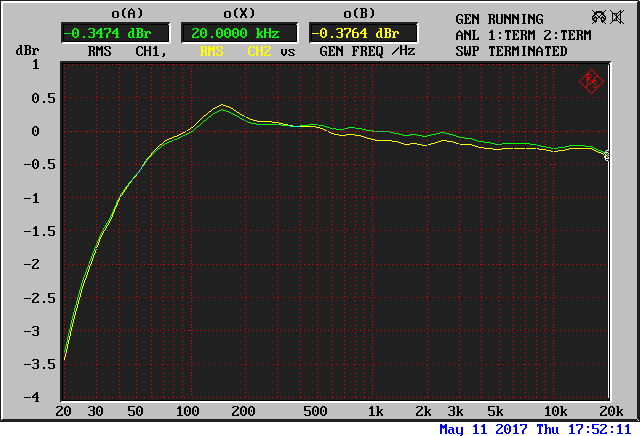

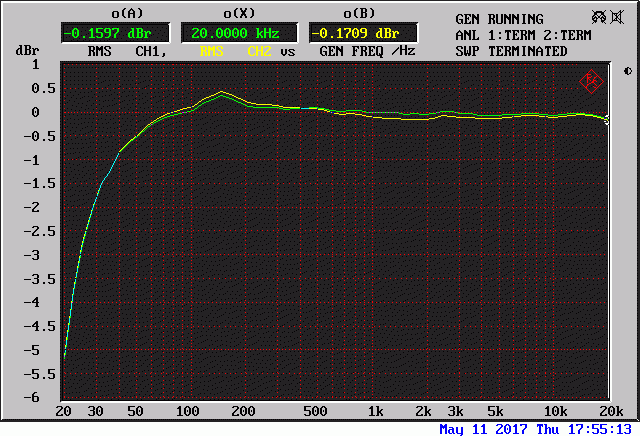

Déviation de la courbe Riaa (phono) des deux canaux. Une mesure parfaite serait une droite sur la ligne du 0db. On note une coupure franche dans le grave, le filtre subsonic n’étant pas activé.

Même chose avec le filtre subsonic activé.

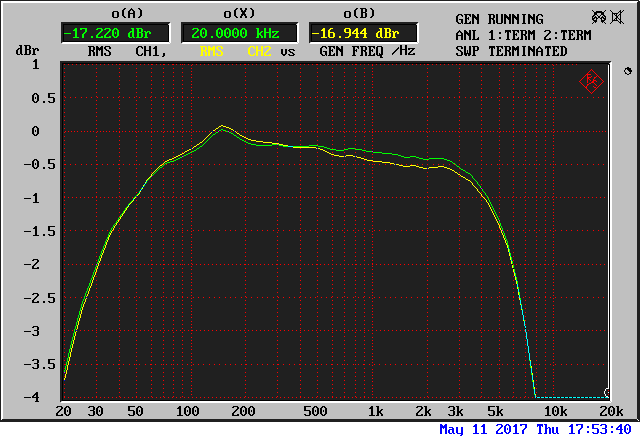

Subsonic off mais filtre « high » activé.

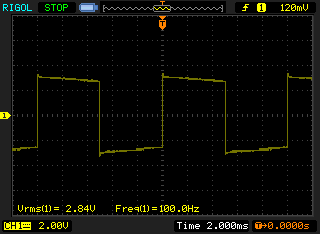

Signal carré à 100hz, 1khz et 10khz.

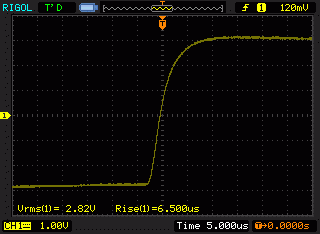

Temps de montée à 10khz.

Détails.

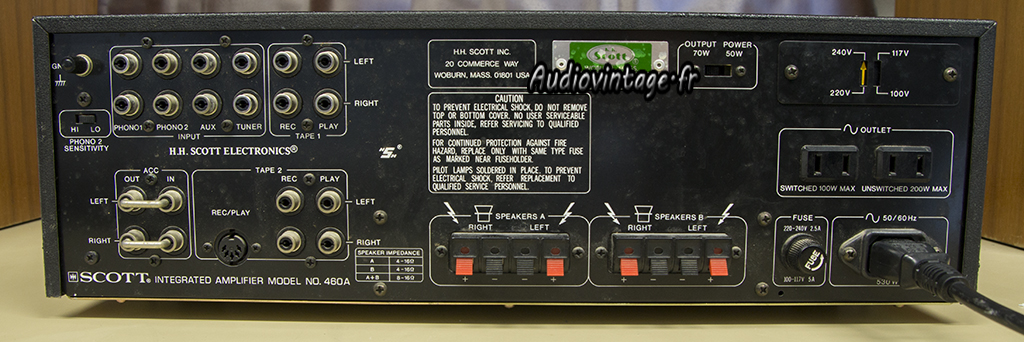

Connectique.
