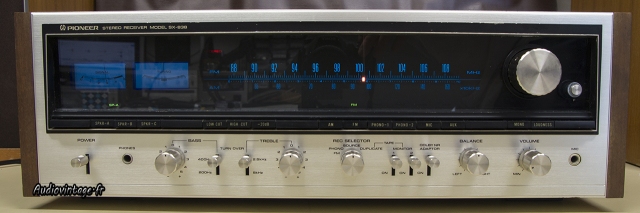

Pioneer SX-838

Pioneer SX-838
Celui-ci ne s’allumait pas du tout. Son propriétaire souhaitait l’entendre fonctionner une fois entièrement révisé.

J’ai malheureusement oublié de prendre des photos de l’appareil à son arrivée.
Il ne s’allumait pas à cause d’un souci très bête : la plaquette ronde avec des indications qui fait le tour du sélecteur de tension à l’arrière avait bougée. Celle-ci ne permettait pas d’enfoncer correctement le fusible et son support dans l’orifice. Pas de contact, donc pas d’alimentation.

Pioneer SX-838

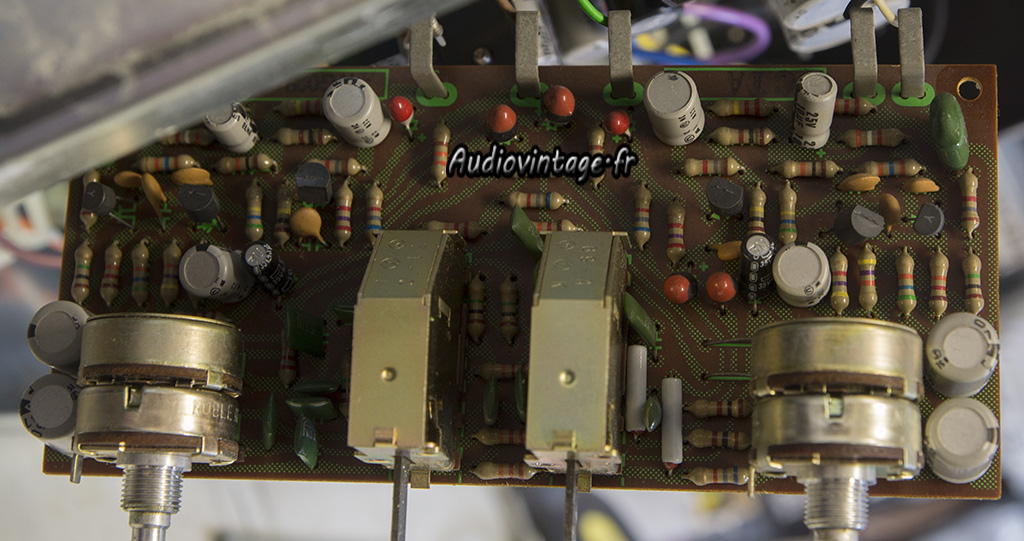

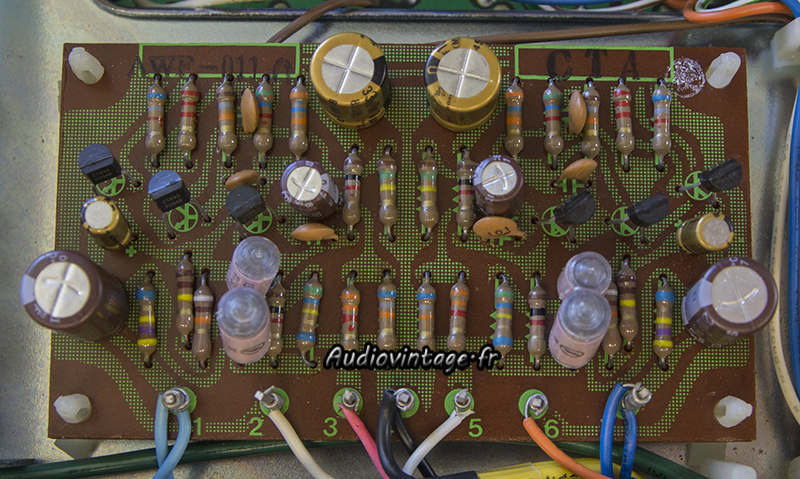

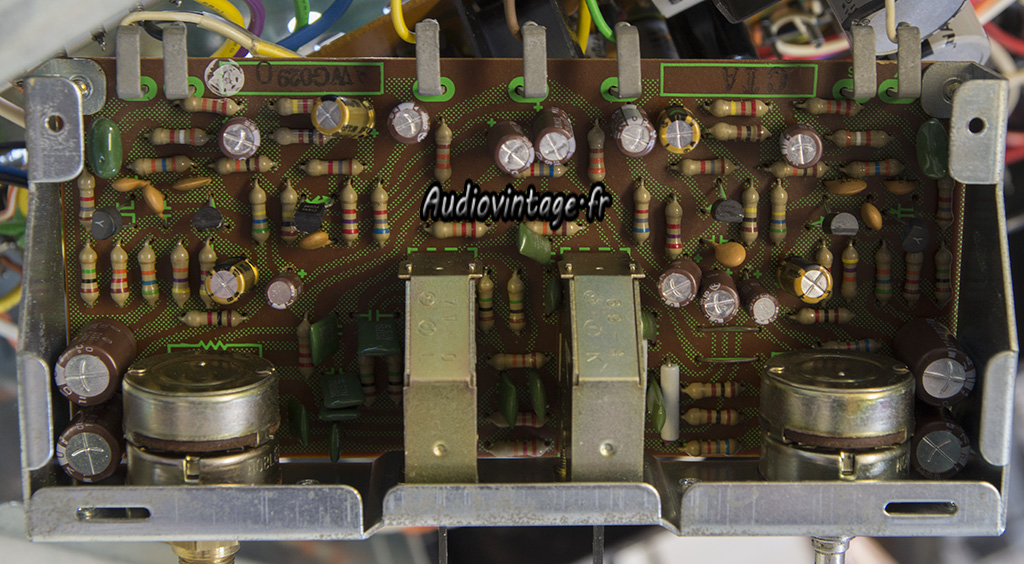

Le circuit de tonalité.

Pioneer SX-838
Il reçoit des condensateurs frais. Les transistors bruyants sont remplacés.

Pioneer SX-838

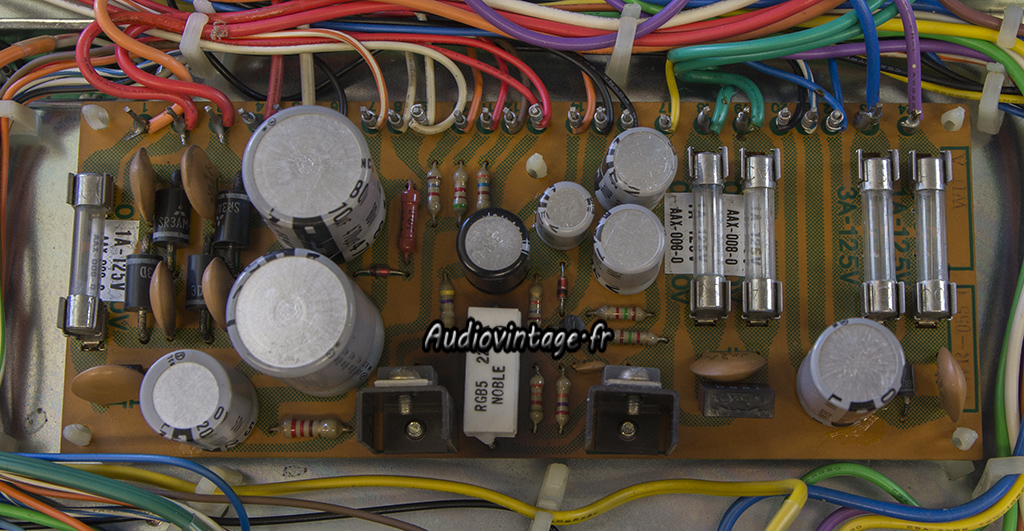

Le circuit d’alimentation.

Pioneer SX-838
Ici, le remplacement des condensateurs chimiques s’accompagne de la réfection de soudures « fatiguées ».

Pioneer SX-838

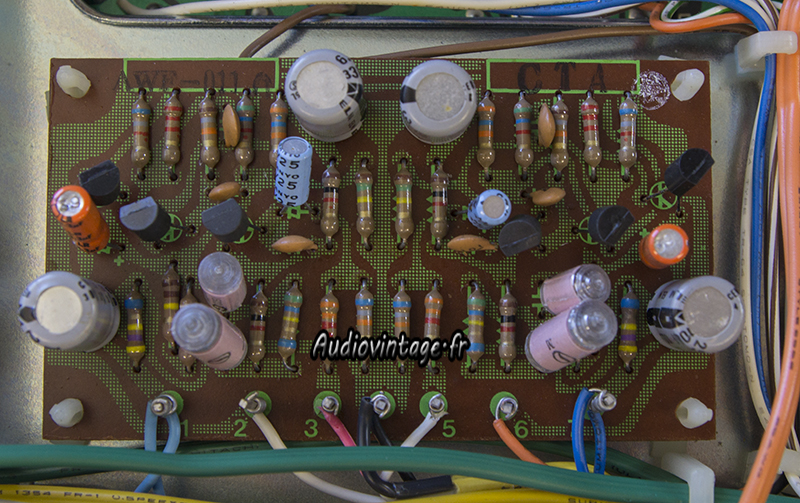

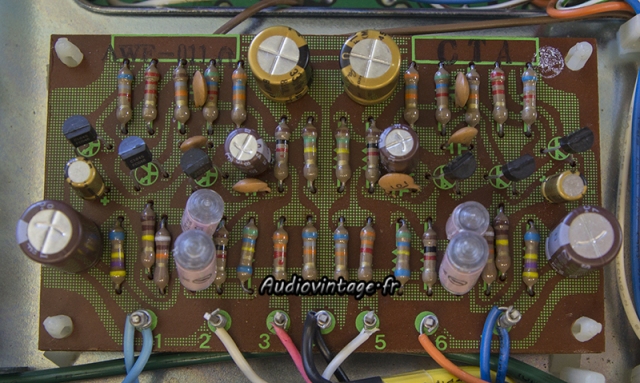

Le circuit « phono ».

Pioneer SX-838
Même intervention que pour le circuit tonalité. Condensateurs et transistors neufs.

Pioneer SX-838

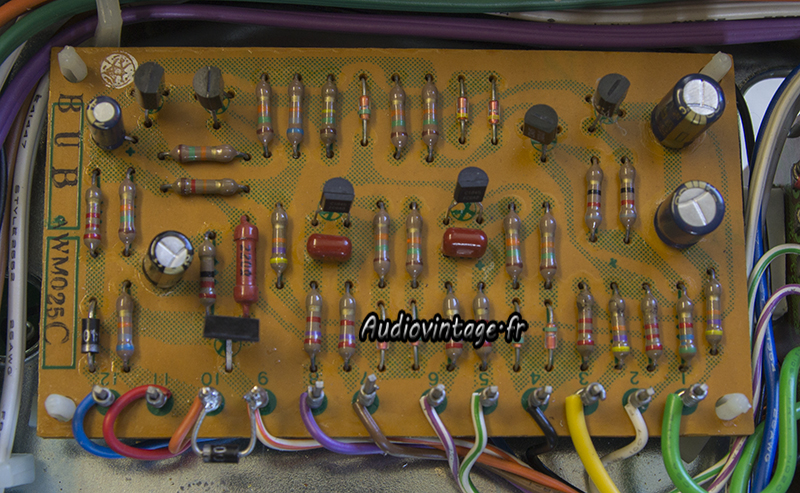

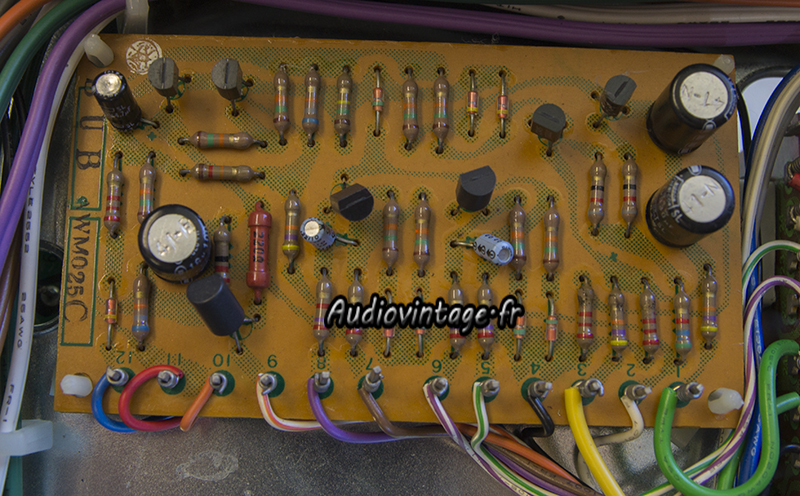

Le circuit de protection.

Pioneer SX-838
Il est révisé et quelques modifications sont faites à des fins de fiabilisation.

Pioneer SX-838

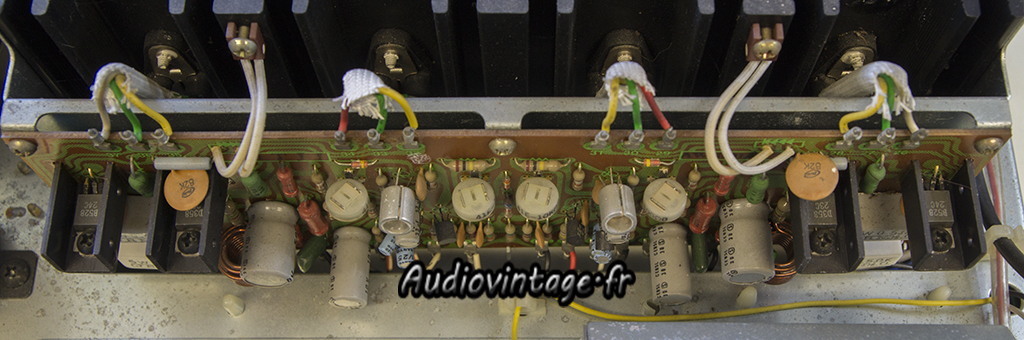

Le circuit d’amplification. Il va recevoir de nouveaux condensateurs chimiques.
De la graisse neuve prendra place sous les transistors drivers et sous les transistors de puissance.

Pioneer SX-838
Pioneer SX-838

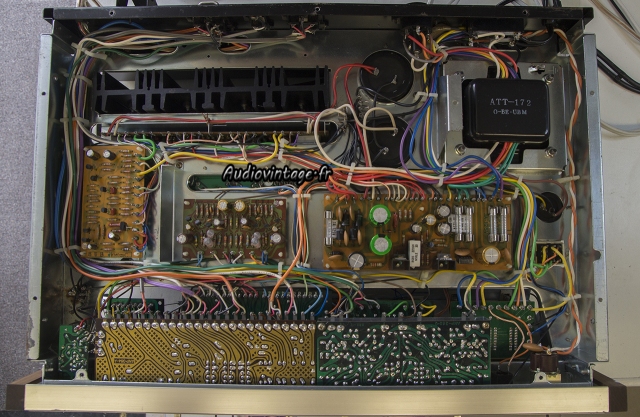

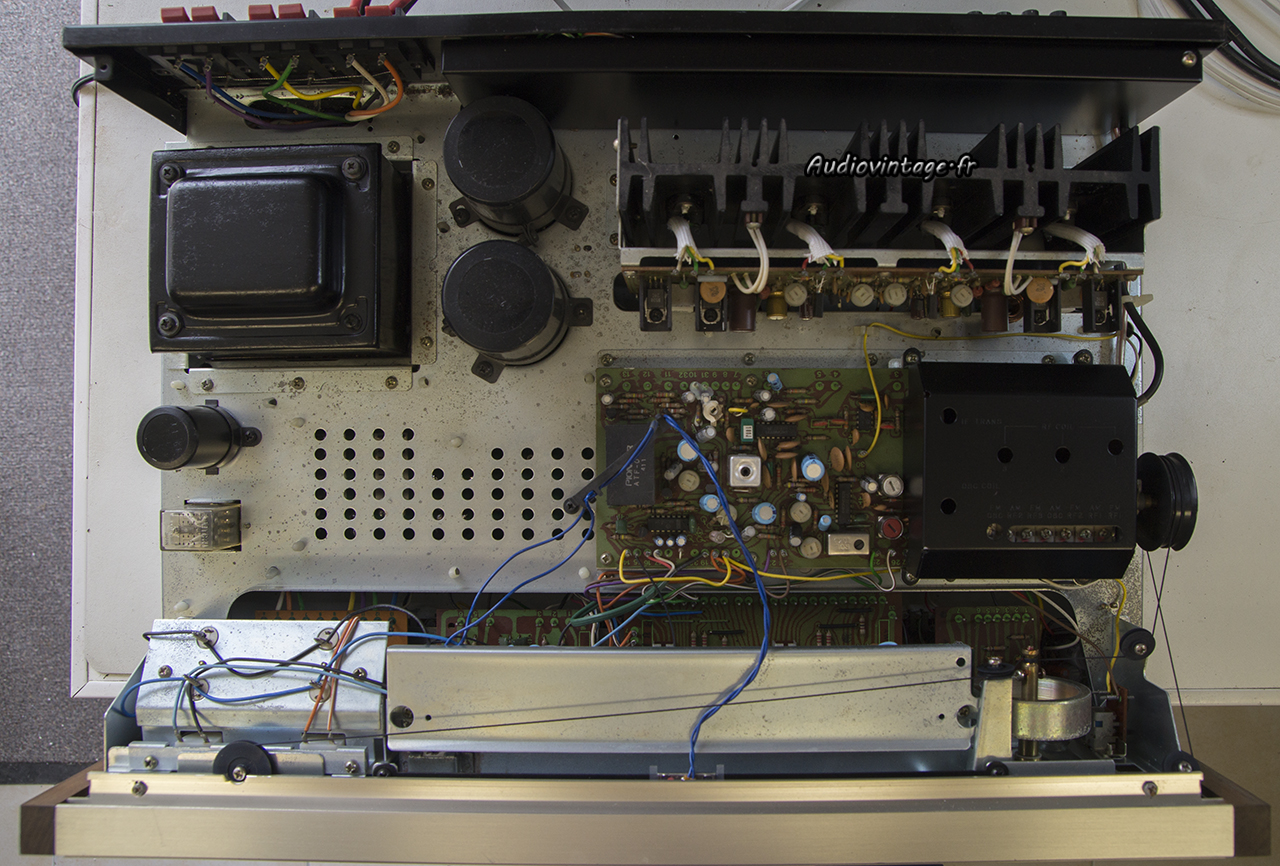

C’est terminé pour le remplacement des composants.
Le tuner FM est réaligné.
Le couvercle de la tête HF, la plaque protégeant la connectique et le couvercle du transformateur sont débarrassés de leur oxydation puis repeints.

Pioneer SX-838
L’appareil est réglé puis passe au banc de test.
Ici la distorsion à puissance nominale sous 8 ohms à 1 khz.

Pioneer SX-838

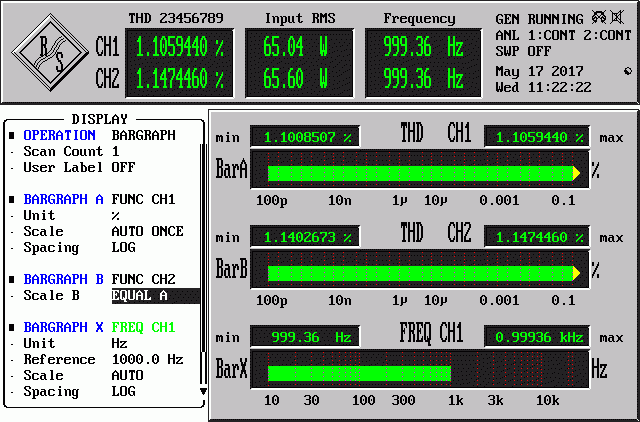

Puis à l’écrêtage.

Pioneer SX-838

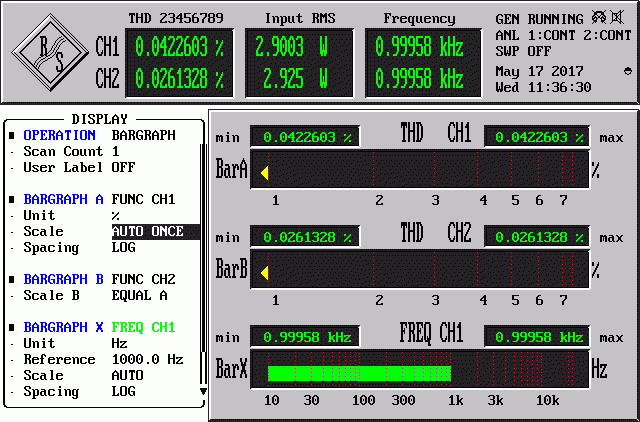

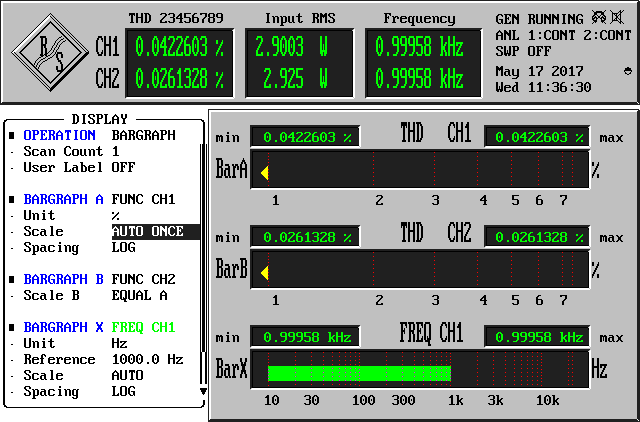

On passe ensuite à la mesure de distorsion de l’étage phono, à 3watts en sortie.

Pioneer SX-838

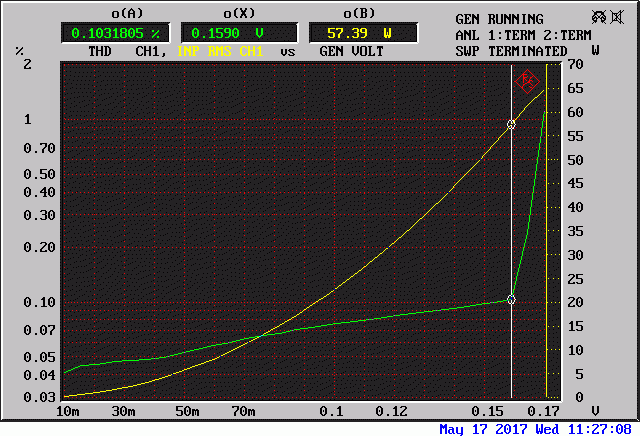

Ici, nous avons le rapport entre la puissance de sortie et la distorsion associée. Les deux canaux sont en charge sous 8 ohms. Mesure du canal gauche.
La courbe jaune représente la puissance de sortie, la courbe verte représente la distorsion.

Pioneer SX-838

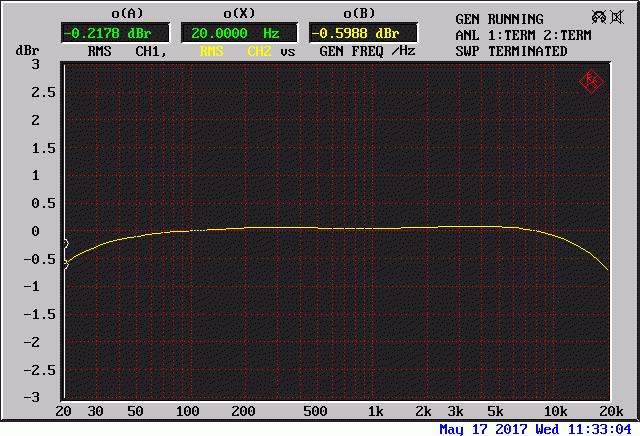

Ici, la réponse en fréquence du canal droit, entre Aux, sortie à environ 1w sous 8ohms.

Pioneer SX-838
Une petite nouveauté.

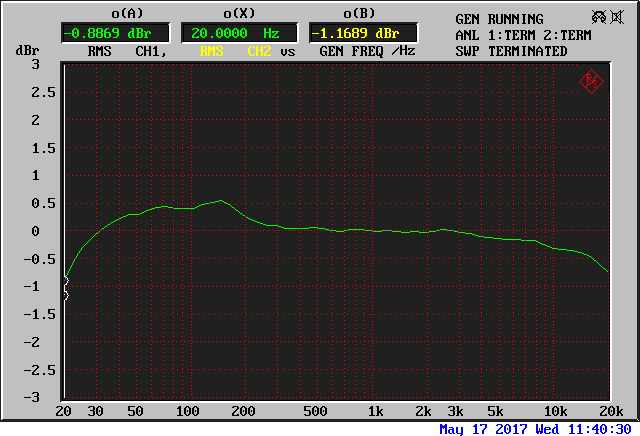

Cette courbe représente le respect de la courbe de correction riaa de l’étage phono.
Si vous voulez savoir à quoi ressemble une courbe d’égalisation riaa c’est ici
Le principe est de générer une courbe Riaa “parfaite” (comme celle du lien Wikipédia) et de mesurer en sortie HP la déviation par rapport à cette courbe.
Vous l’aurez compris, une trace parfaite ici serait plate à 0db de 20hz à 20khz.

Pioneer SX-838
Pioneer SX-838
Pioneer SX-838

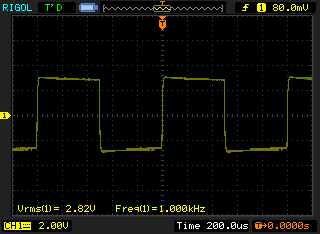

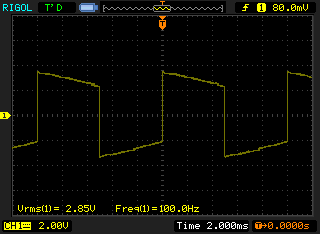

Signal carré à 100hz, 1khz et 10khz.

Pioneer SX-838

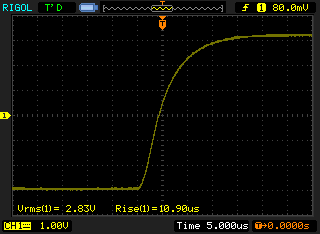

Temps de montée à 10khz.

Pioneer SX-838
Pioneer SX-838

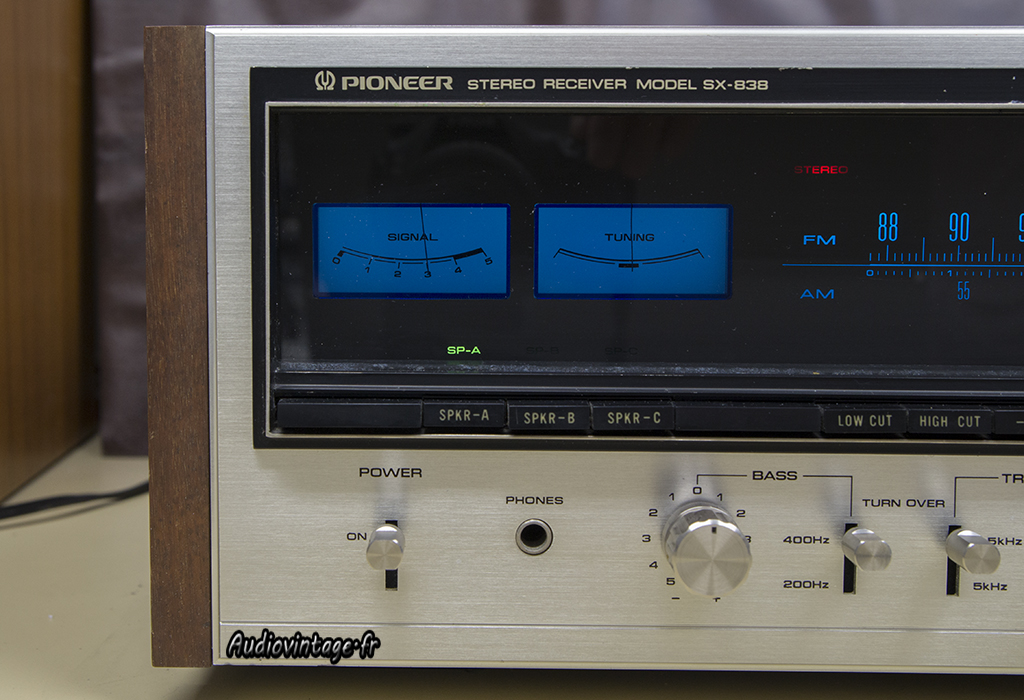

Détails.

Pioneer SX-838

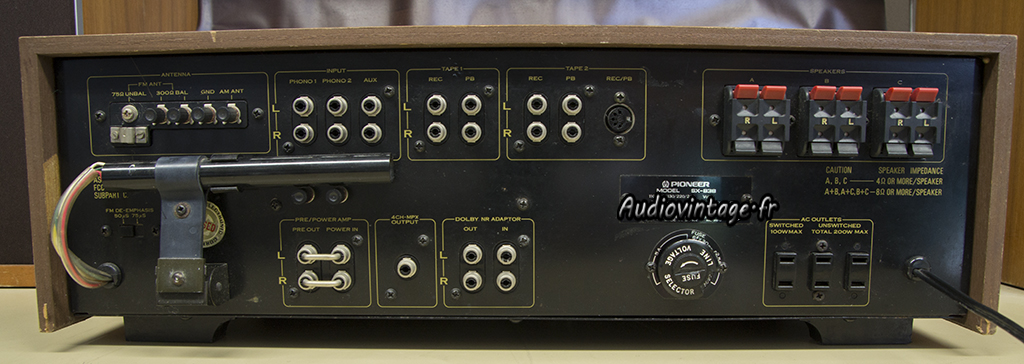

Connectique.
