Accompagné du tuner associé (B760) ces deux appareils ont été déposés par leur propriétaire pour une grosse révision.
L’amplificateur est fonctionnel, une petite intervention à précédemment eu lieu sur la carte de régulation d’alimentation avec le remplacement d’un condensateur tantale.
Le propriétaire se plaint d’un souci de sortie casque qui ne fonctionne pas toujours sur un canal et souhaite que le bornier HP B soit modifié pour y connecter des câbles de diamètre plus important
Le condensateur Rifa X a « brulé » comme d’habitude.

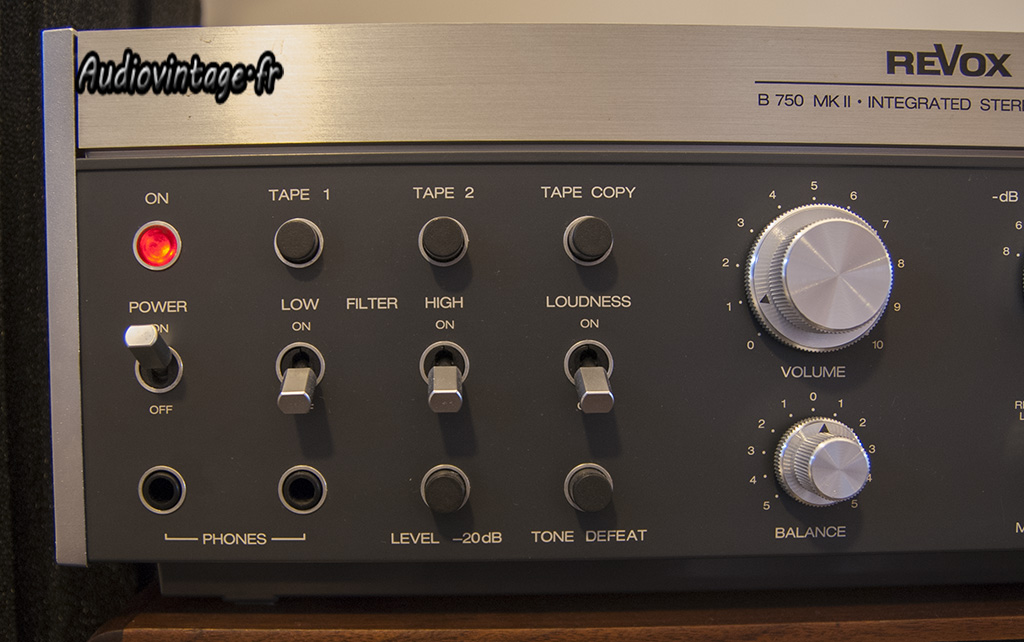

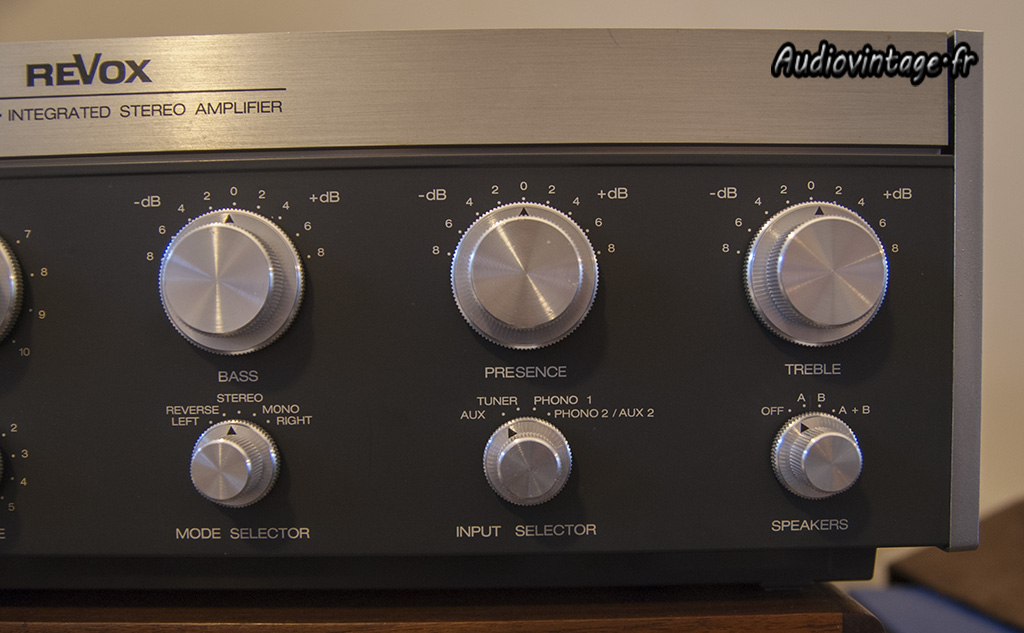

L’appareil est en bon état de présentation.

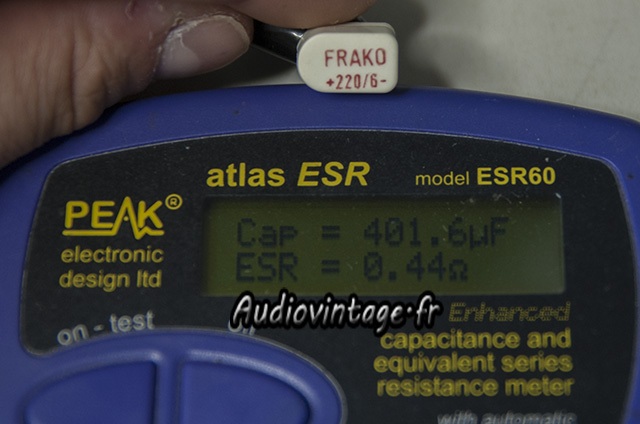

Les quelques mesures faites sur les condensateurs chimiques ne sont pas surprenantes (y compris les tantales), remplacement à prévoir de la totalité de ceux-ci.

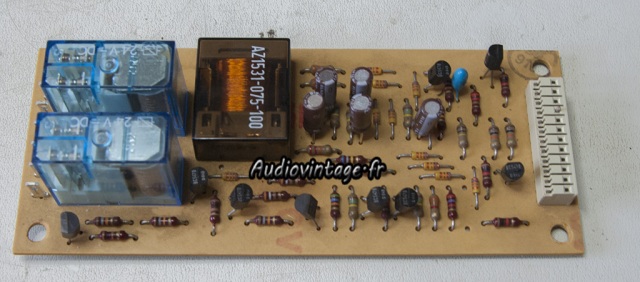

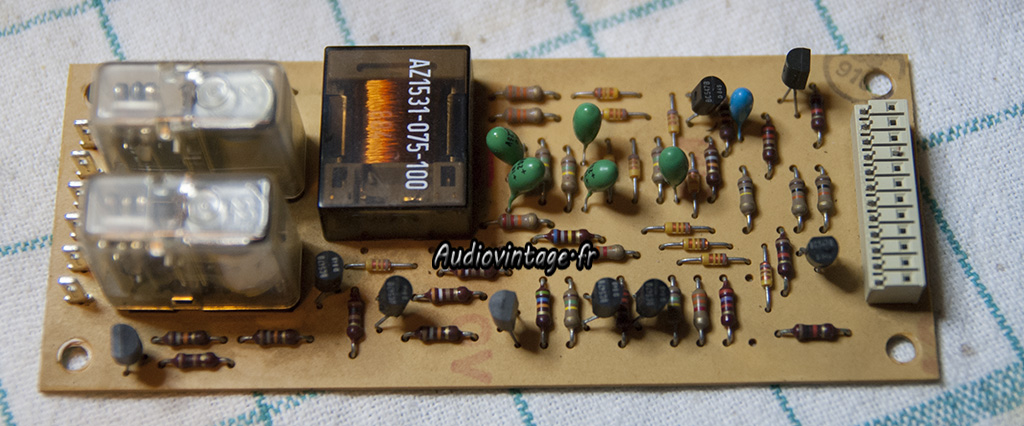

La carte de protection ou se situe trois relais.
Les deux relais de gauche posent souci, et malgré un nettoyage en règle, le résultat est moyen, coupure d’un canal aléatoire (d’où le souci sur la sortie casque entre autre).
« Recapage » complet et mise en place de deux nouveaux relais. Le problème de coupure d’un canal est réglé.
Pas d’inquiétude, le petit tantale bleu original sera changé juste après la prise de cette photo.

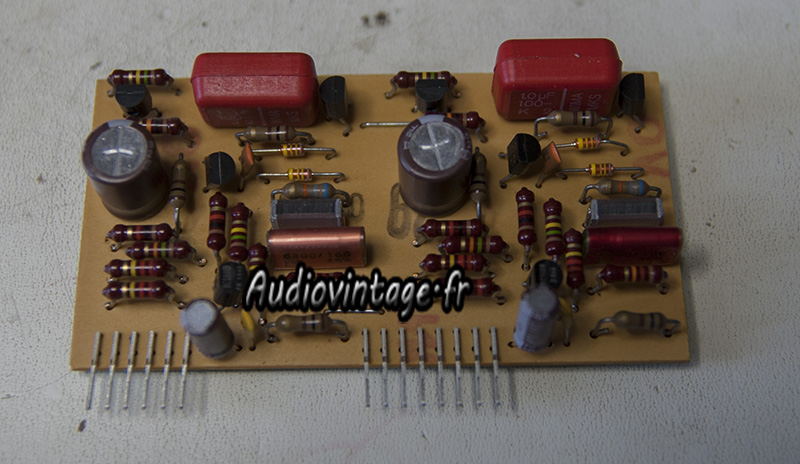

Circuit « input » à réviser.
Révisé.

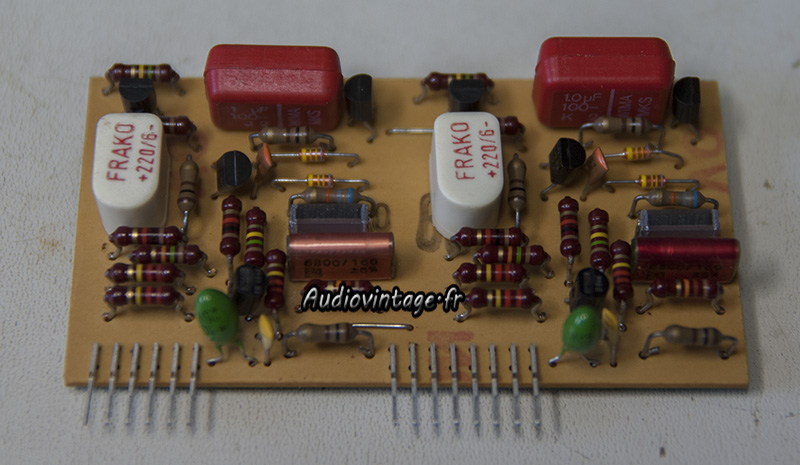

L’étage phono et ses « ignobles » frako.
Étage phono révisé.

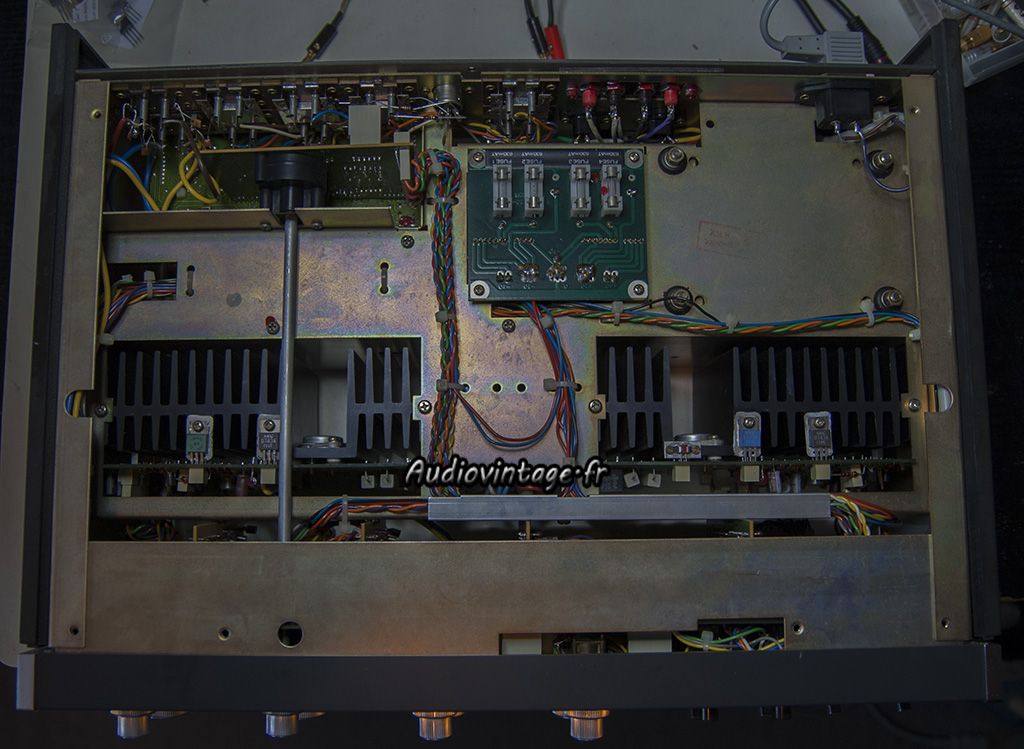

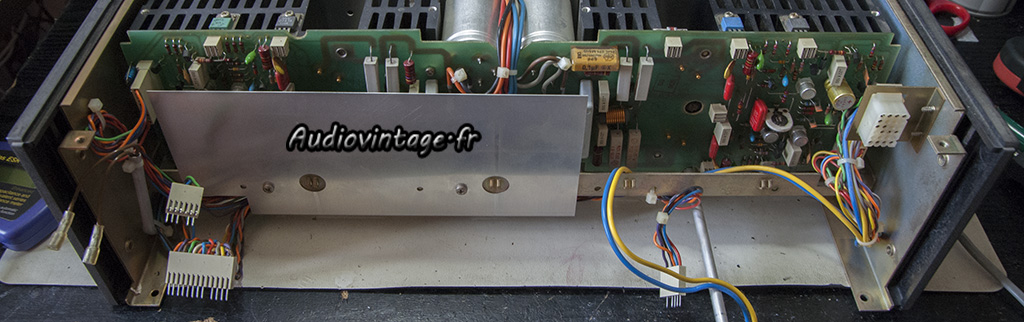

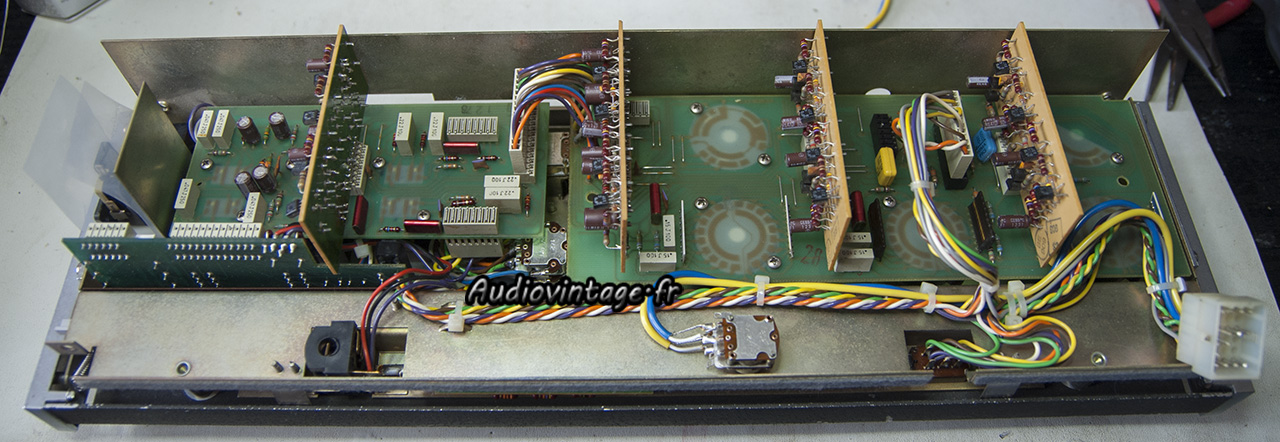

Démontage de la façade pour accéder aux cartes situées derrière elle.

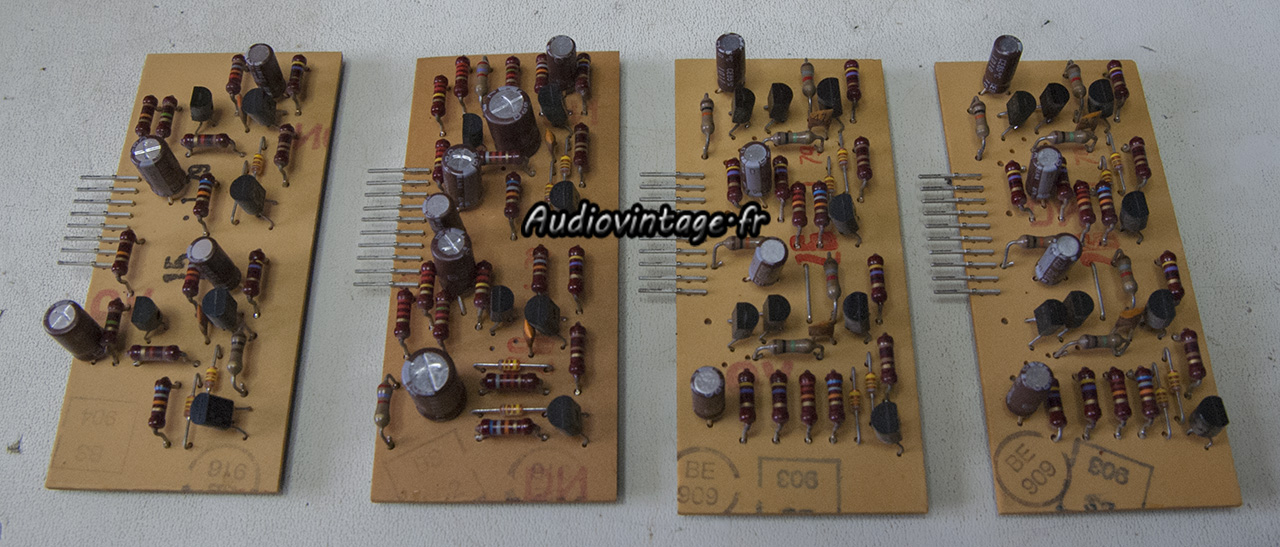

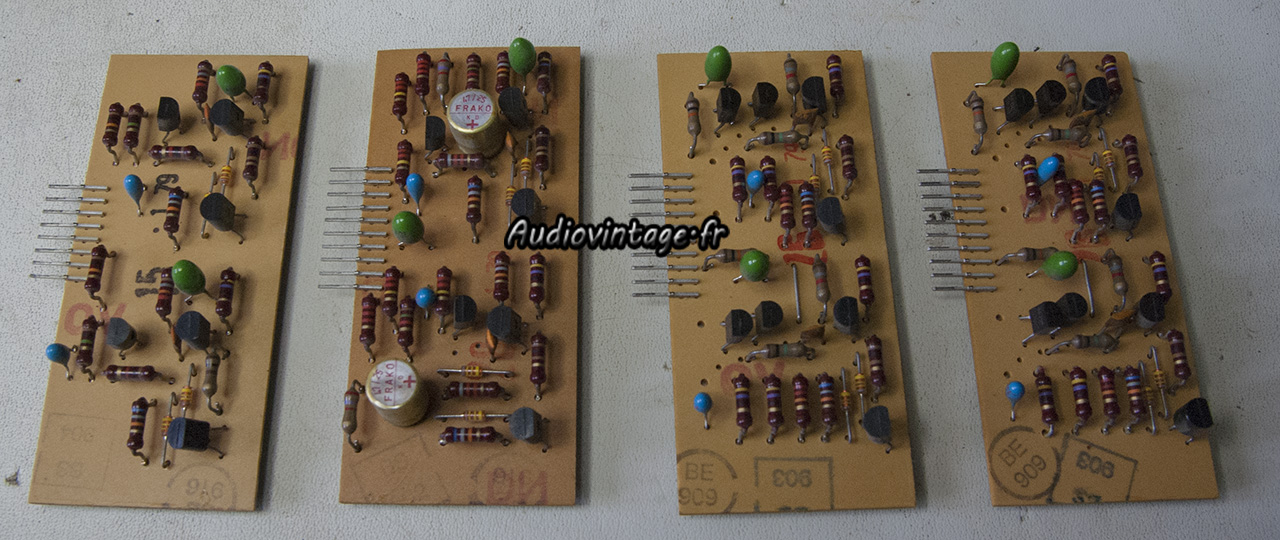

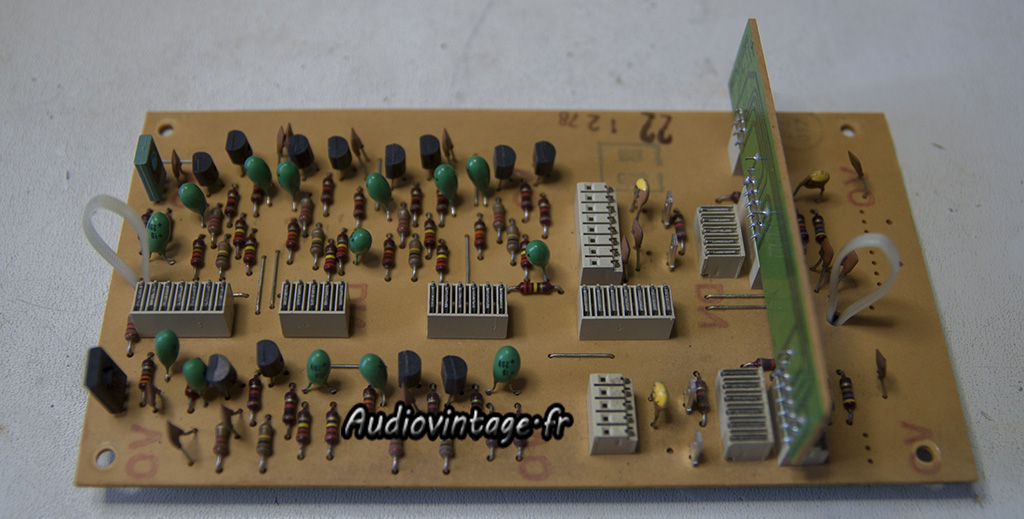

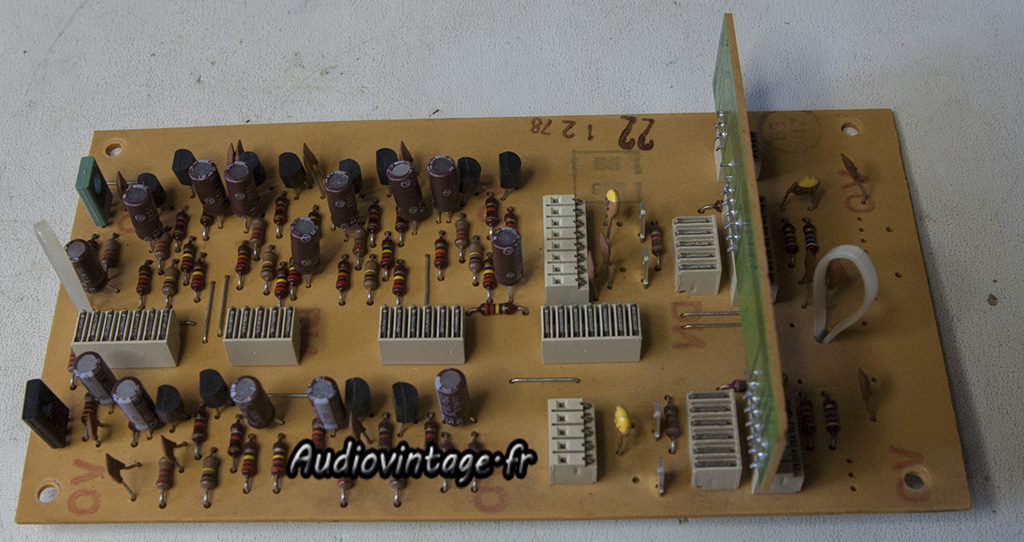

Les circuits à réviser : filtre/balance et tonalité.
Fait.
On les remonte sur la façade.

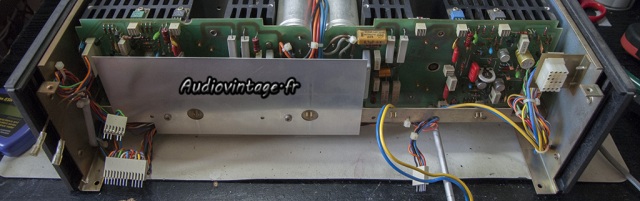

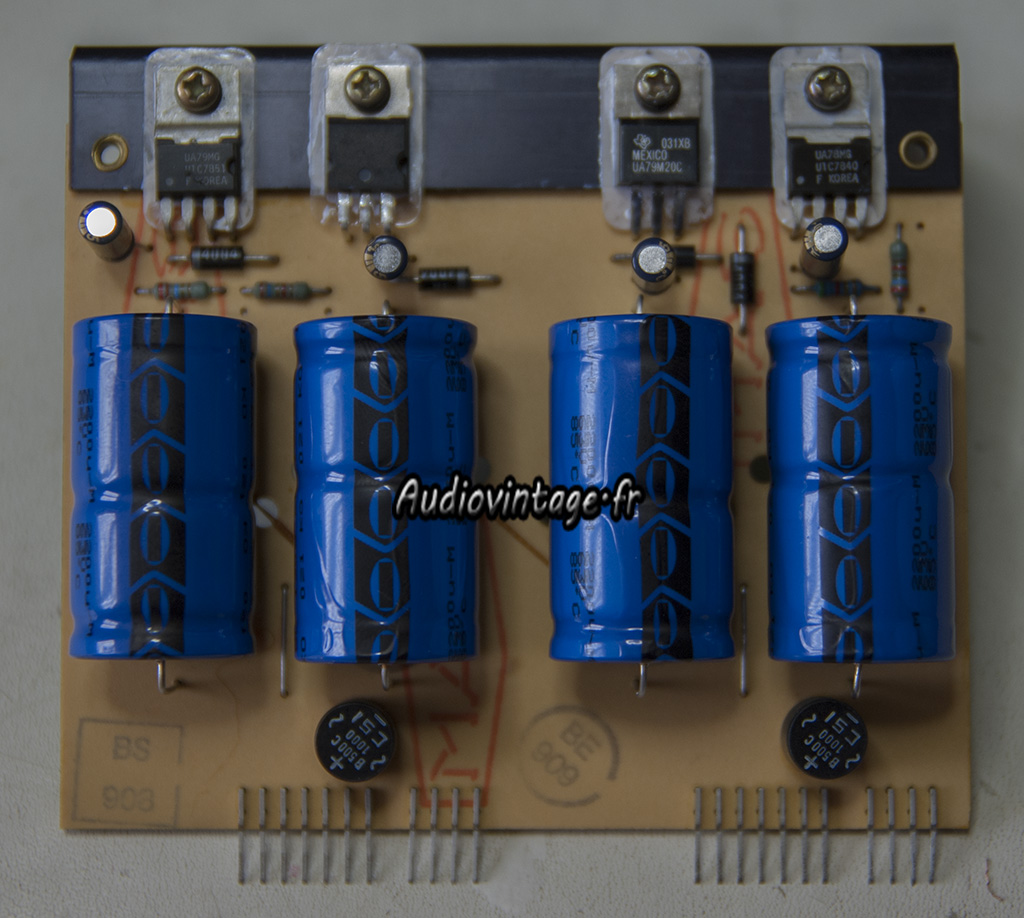

Circuit d’alimentation et régulation.
Nouveaux condensateurs en place ainsi que deux nouveaux régulateurs 78M20 et 79M20.

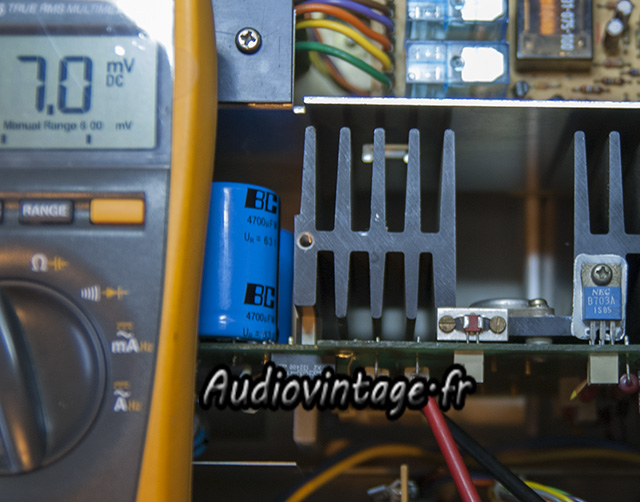

A noter qu’après révision, et prise de mesure des tensions, j’ai du remplacer le 79GU1C qui ne régulait finalement plus grand-chose…
Nouvelle graisse thermique sous les régulateurs et sous les plaques qui les supporte.
Attention, la température atteinte à cet endroit est importante, ne négligez pas le transfert thermique.

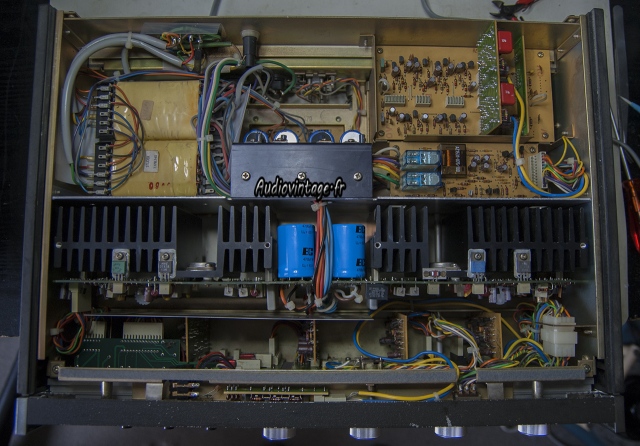

Je passe ensuite à un des circuits d’amplification.

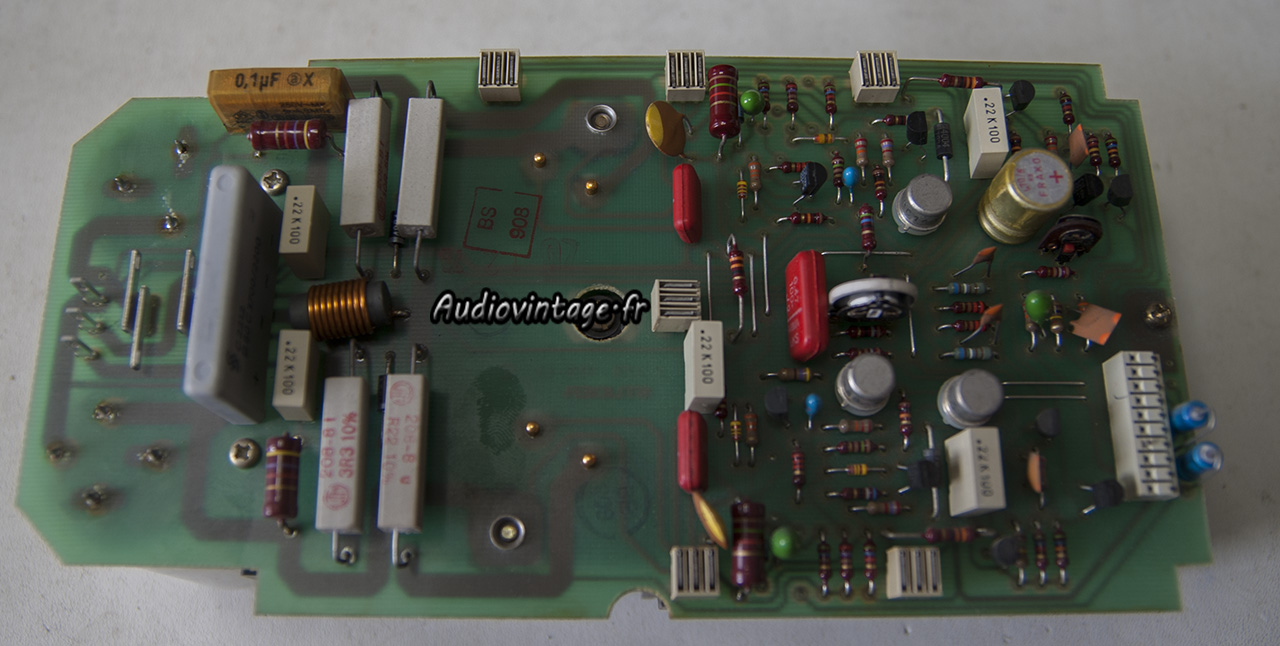

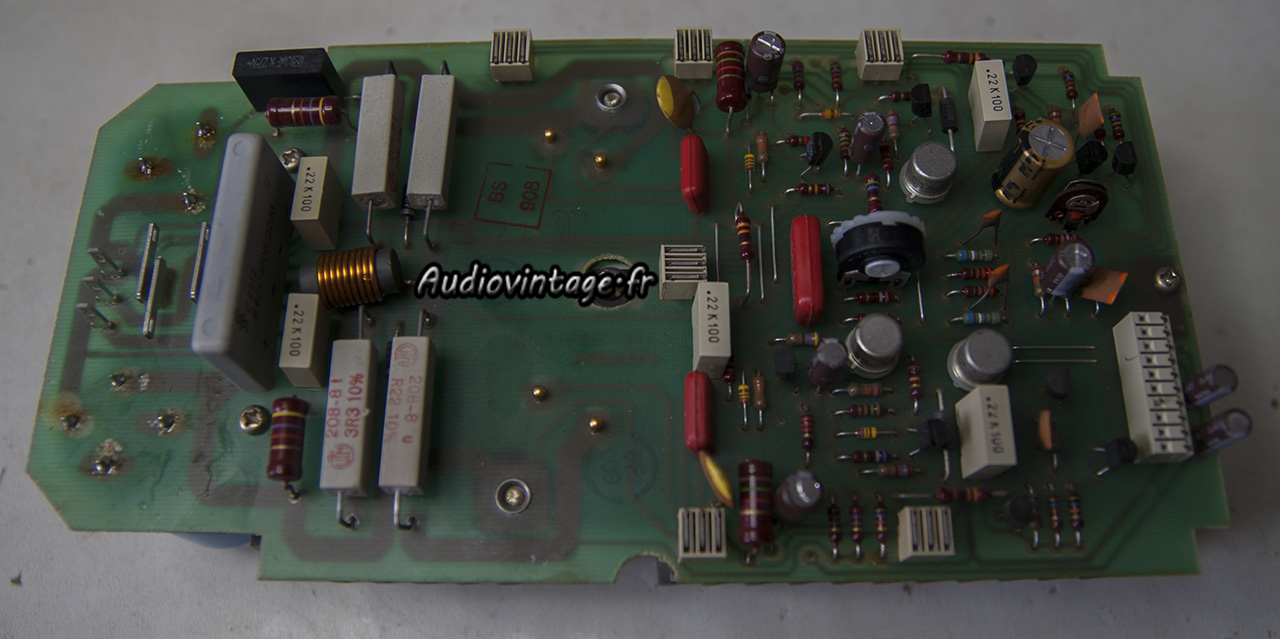

Remplacement des condensateurs Rifa X et des chimiques.

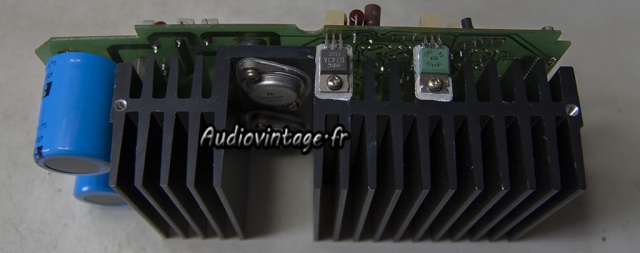

Concernant le remplacement des deux 4700uf présents sur chaque carte, il faut prévoir du matériel adapté (fer costaud et tresse de qualité). On trouve sur le marché des condensateurs de remplacements ayant les 4 broches nécessaires au montage sans avoir besoin de « bidouillage ».
Les trimmers de bias sont remplacés, malgré leur format imposant ils sont fragiles et sont souvent très oxydés.

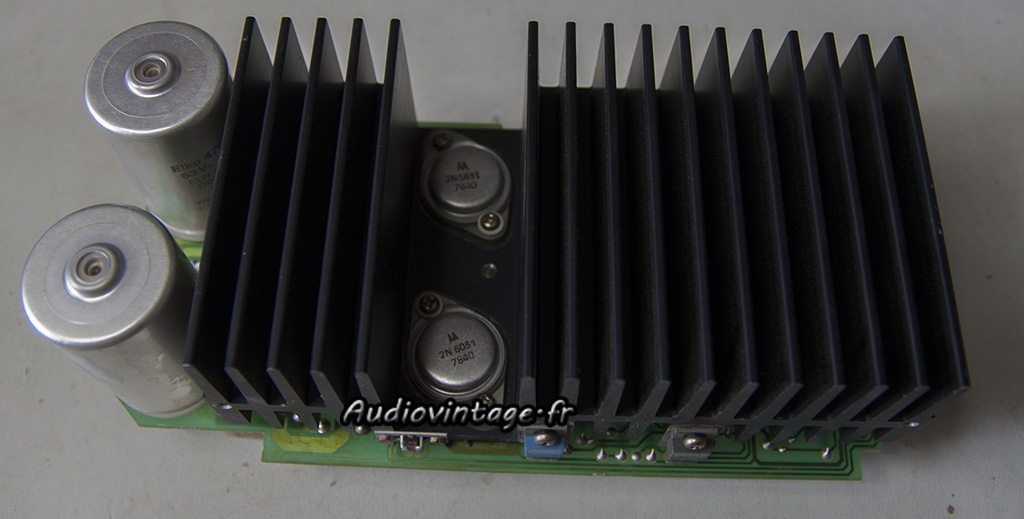

La totalité des transistors présents sur chaque carte reçoit de la nouvelle graisse thermique.
Terminé !
Réglage du bias puis du reste…

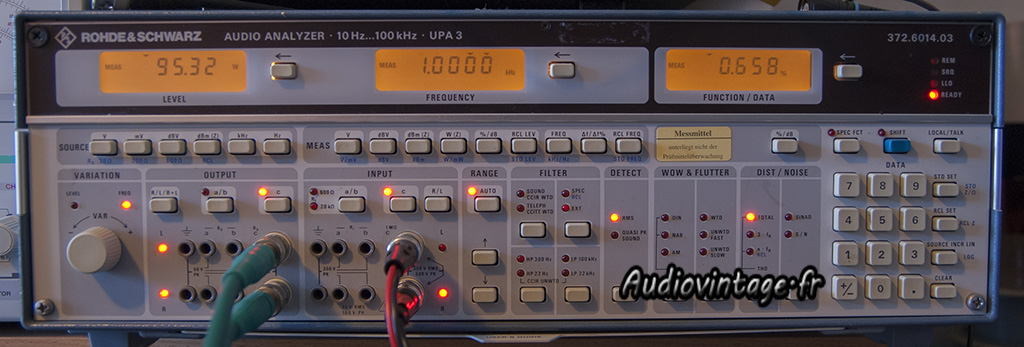

2×95 watts sous 8 ohms, à 1khz, les deux canaux en charge, à 0.65% de dht, mesure identique sur entrée aux et phono.
Cette distorsion dévient quasi anecdotique sous le barre des 90 watts.
En régime de croisière, la température atteinte par l’appareil est importante, une bonne aération au dessus de l’engin est à prévoir.

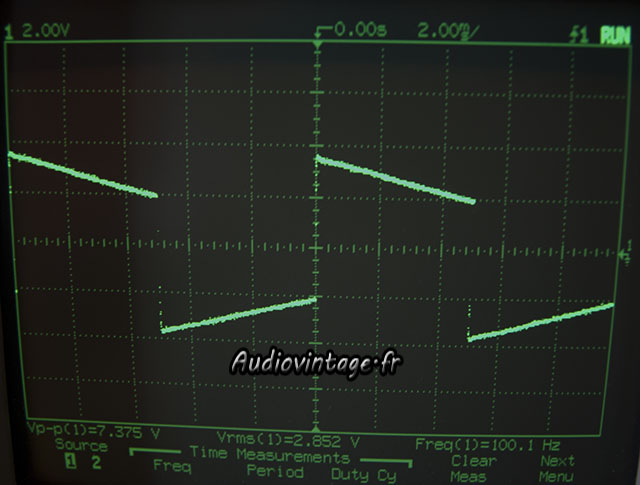

Mesures sur signal carré à 100hz, 1khz et 10khz.

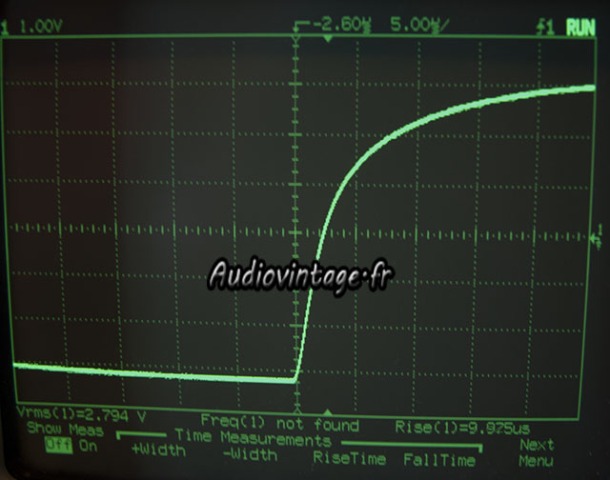

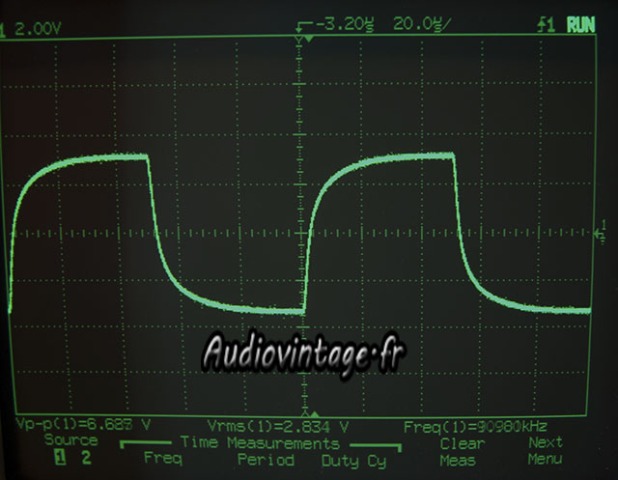

Temps de montée à 10khz.
Détails…

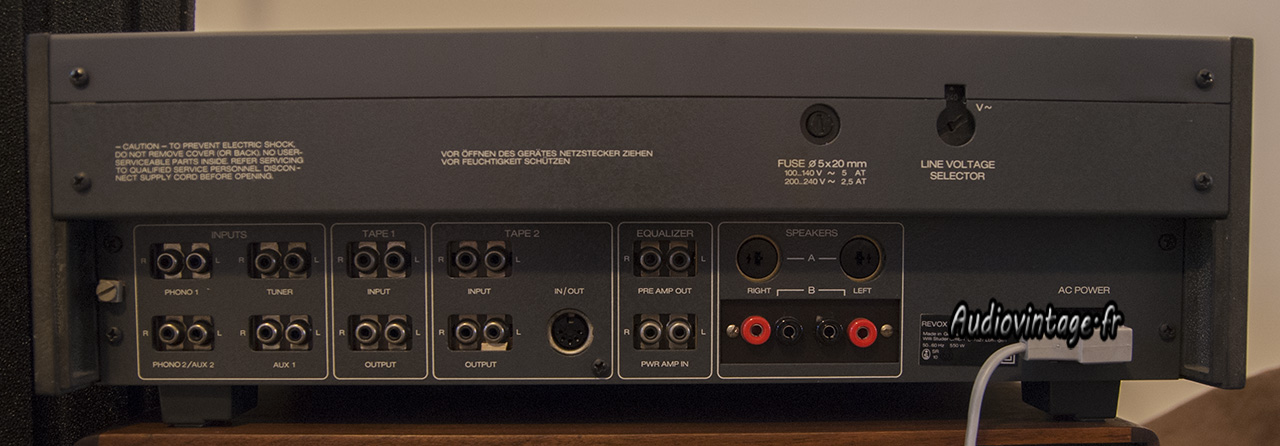

Vue de la connectique avec les nouvelles sorties bananes femelles sur le bornier HP B (que l’on peut remettre en état d’origine sans traces si le propriétaire le souhaite un jour).
