Pioneer SA-8500 II

Pioneer SA-8500 II : ça claque !
Remise à niveau complète pour ce beau Pioneer SA-8500 II. C’est chez Audiovintage que cela se passe.

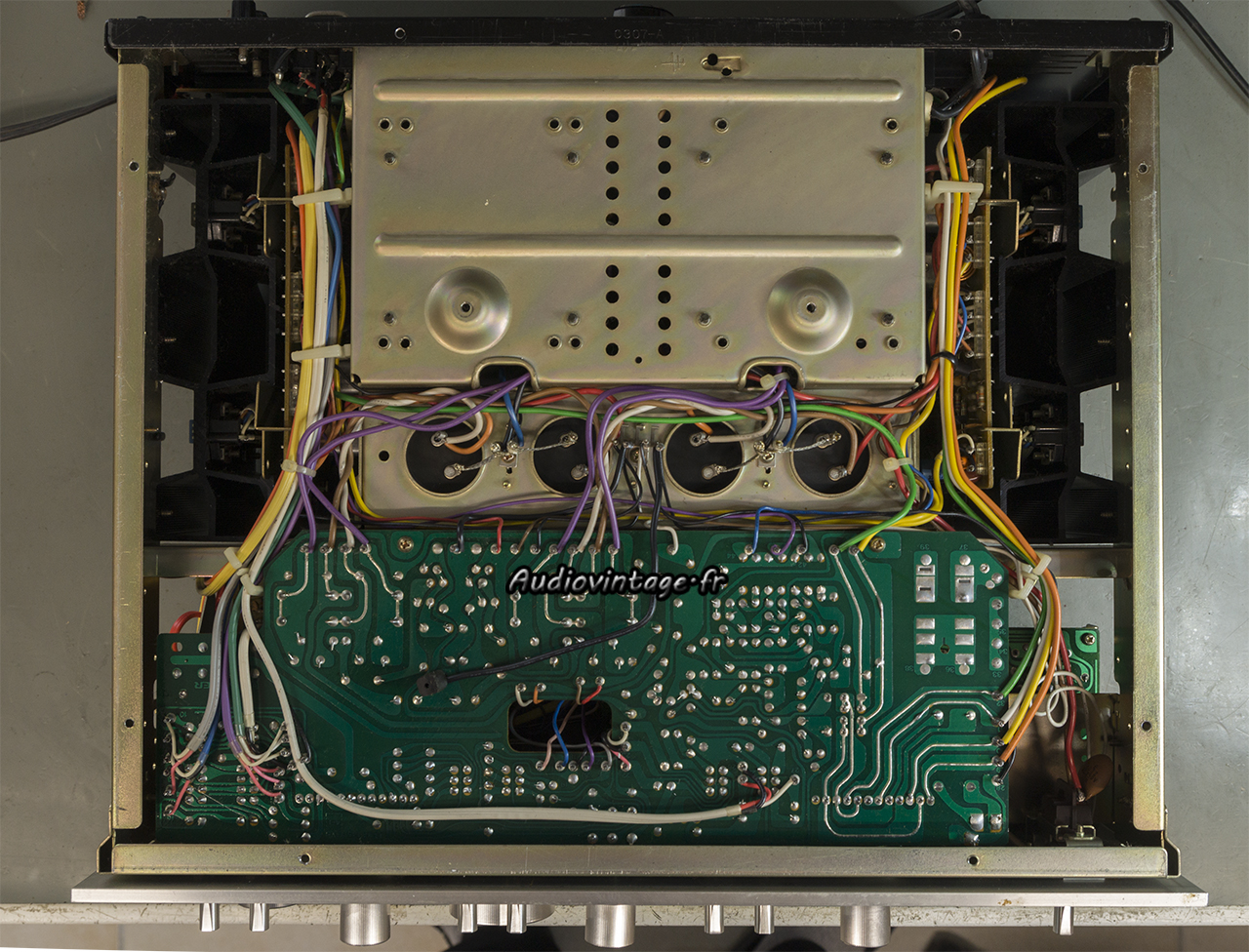

Pioneer SA-8500 II : à son arrivée.
Pioneer SA-8500 II : à son arrivée.
Le SA-8500 II ou mk2 ou encore mkII, n’a absolument rien à voir avec le SA-8500 tout court. Il est assez curieux que Pioneer ait décidé de cette dénomination d’ailleurs, mystère !
Cet exemplaire est en très bel état esthétique, il est dans son état d’origine, fonctionnel, et va bénéficier d’une révision de A à Z.

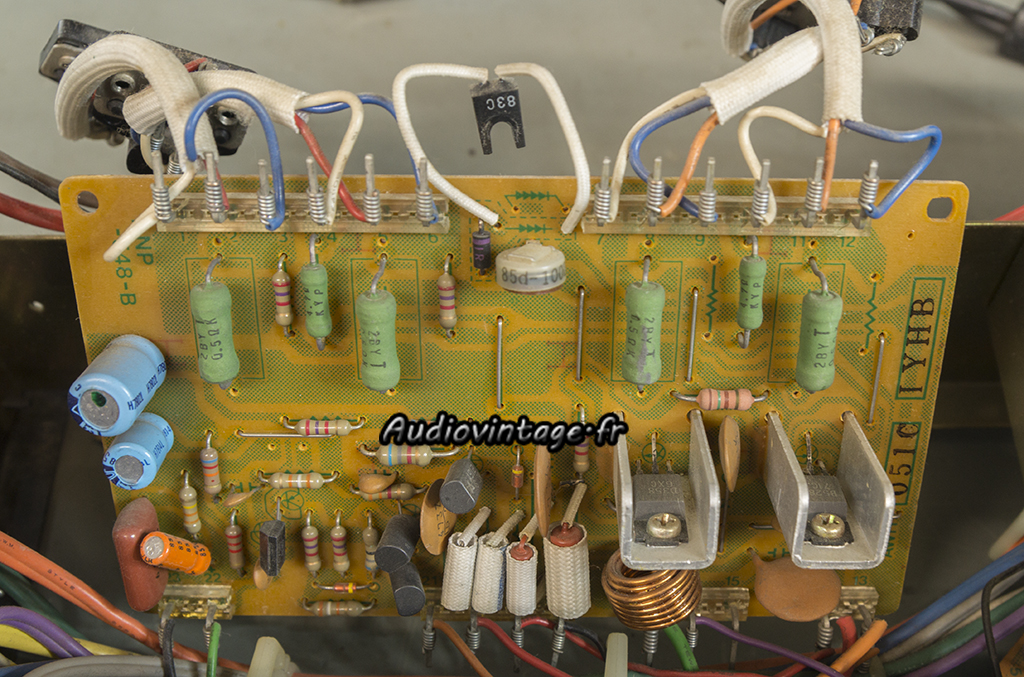

Pioneer SA-8500 II : circuit driver à réviser.
Voici un des deux circuits drivers. C’est un Pionner, et c’est donc le royaume de wrapping. Il faut donc faire attention à ne pas fragiliser le câblage monobrin.

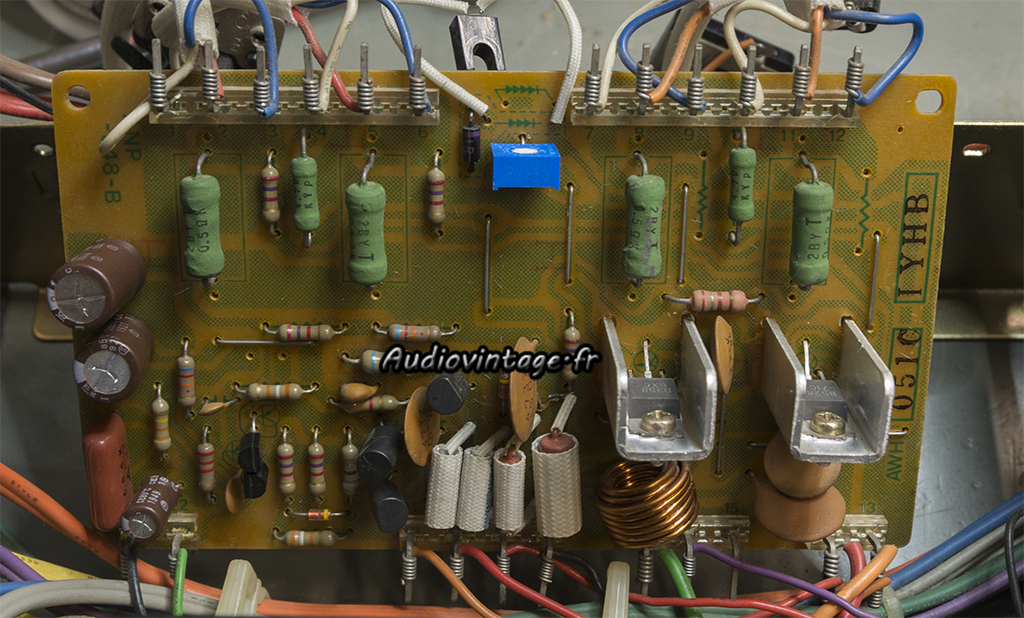

Pioneer SA-8500 II : circuit driver révisé.
Les condensateurs chimiques, le double transistor de l’étage différentiel d’entrée et la résistance d’ajustement du courant de repos sont remplacés.
Le second circuit identique reçoit les mêmes soins.

Pioneer SA-8500 II : graisse fraiche.

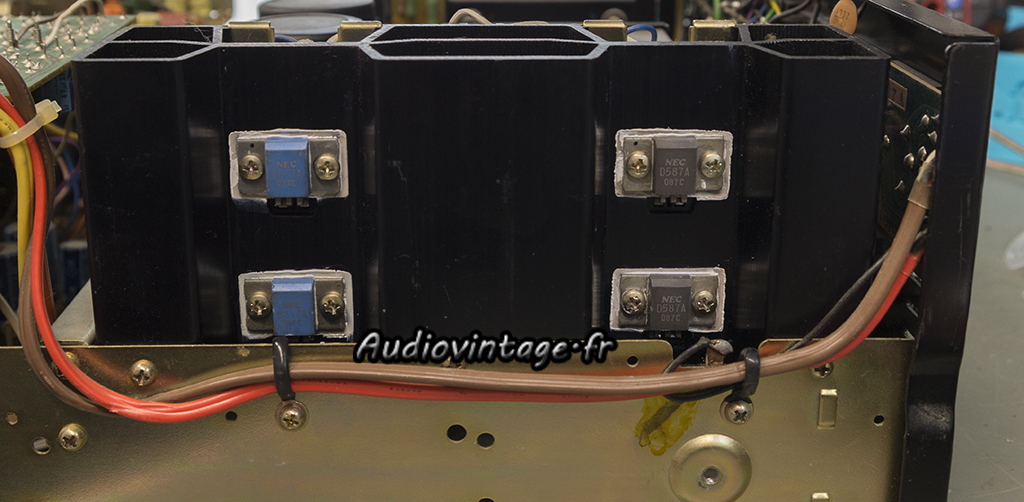

Tous les transistors de puissances au format si particulier (surnommés “batwing”) sont démontés, testé et remontés avec de la graisse fraiche.

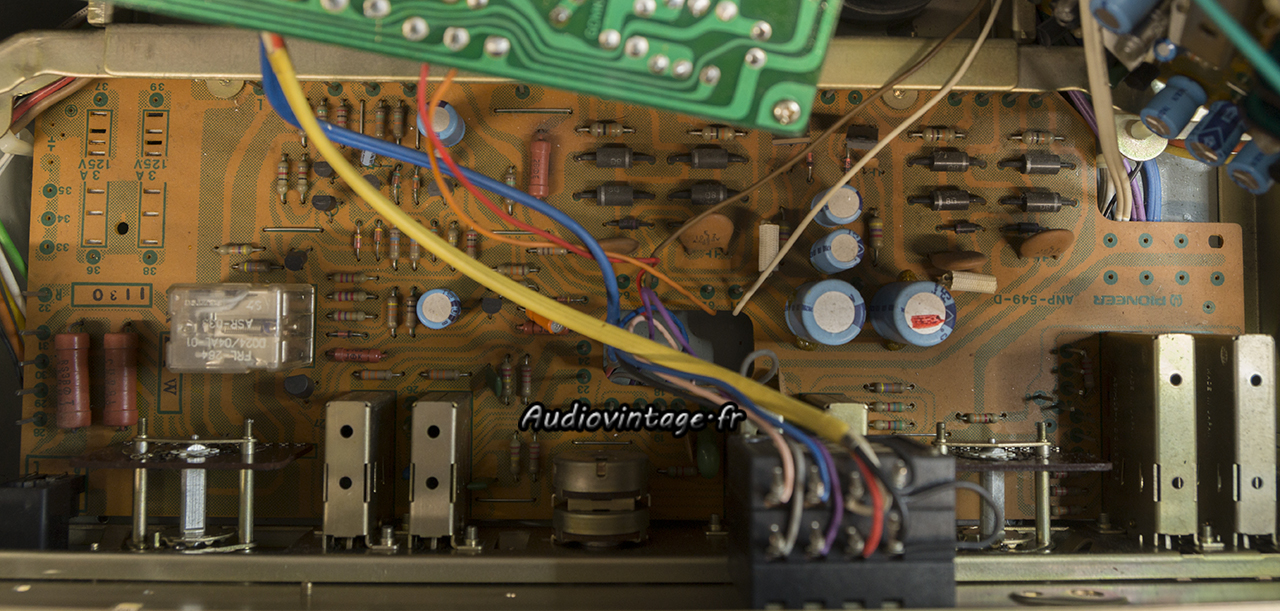

Pioneer SA-8500 II : circuit principal à réviser.
Le circuit principal regroupe les circuits d’alimentation, de protection/muting et de filtres.

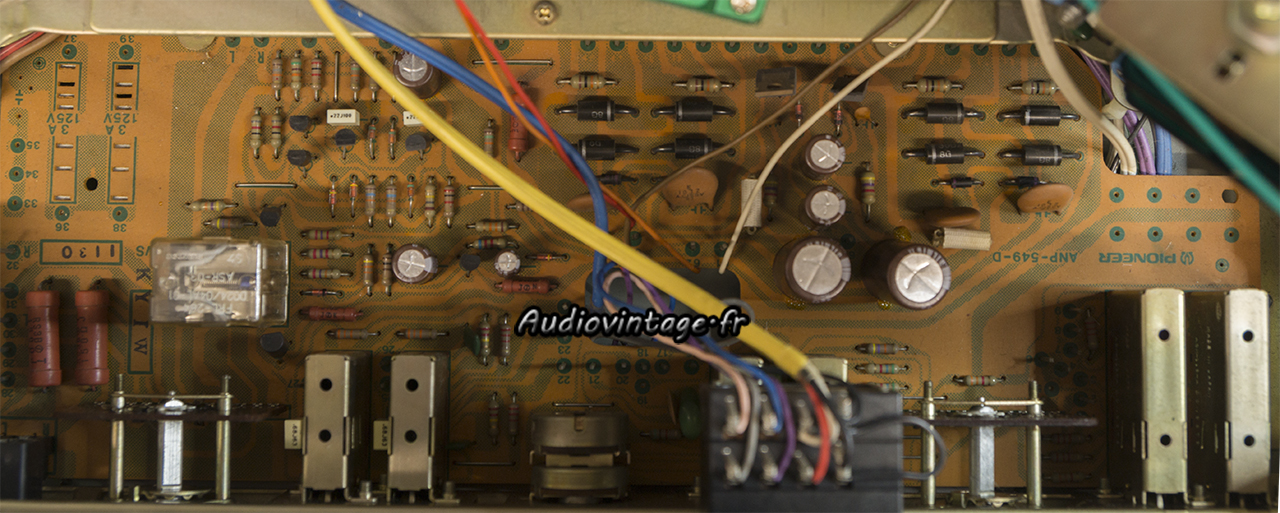

Pioneer SA-8500 II : circuit principal en cours de révision.
Les condensateurs chimiques sont remplacés. A noter qu’après la prise de cette photo, j’ai dû revoir ce circuit en remplaçant le relais et divers transistors présents sur le circuit de protection/muting.

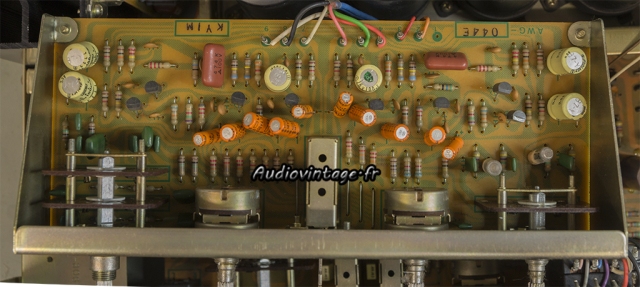

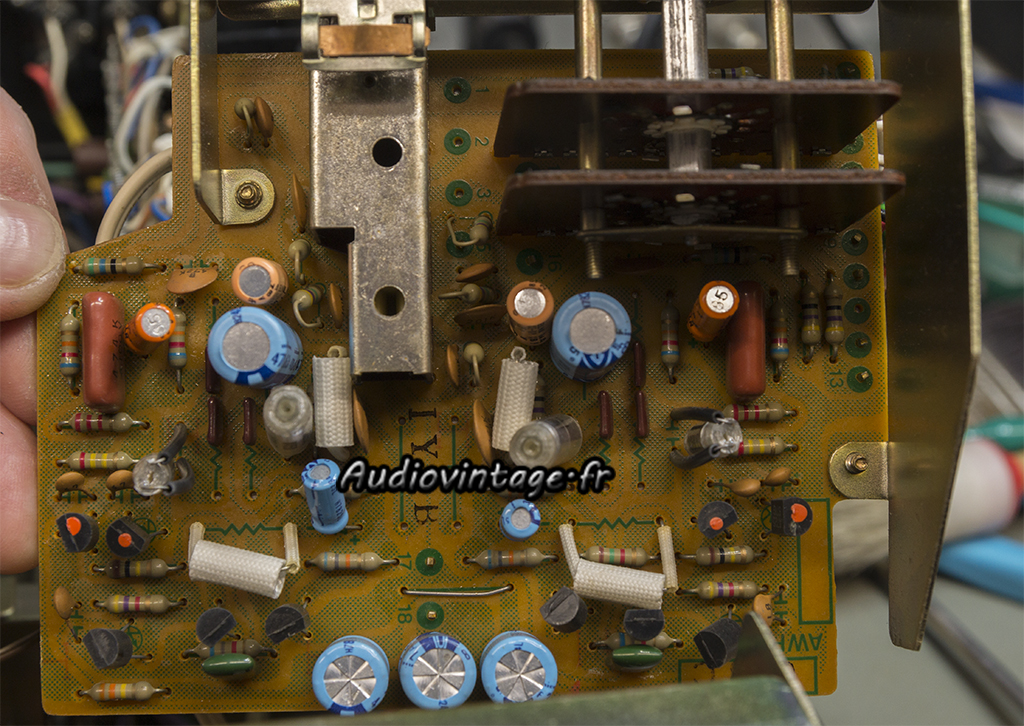

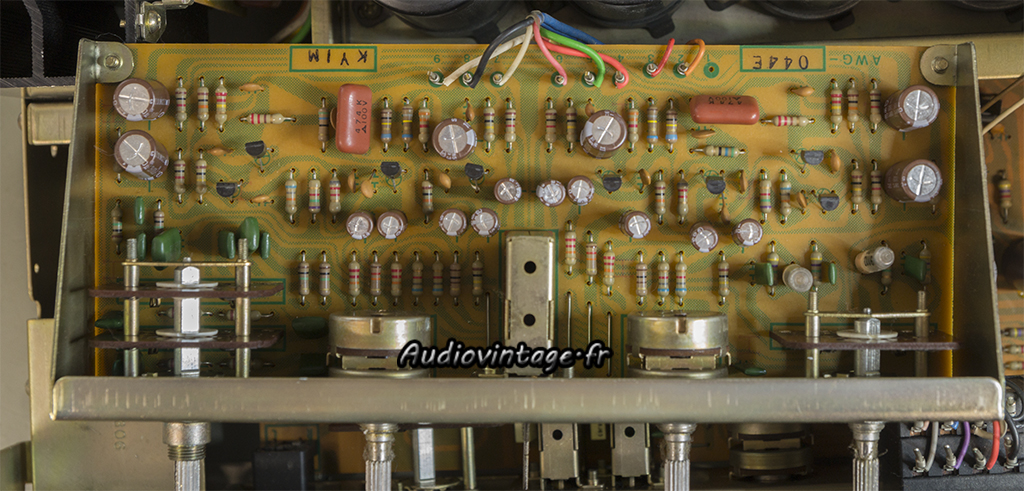

Pioneer SA-8500 II : circuit tonalité à revoir.
Le circuit de tonalité.

Pioneer SA-8500 II : circuit tonalité revu.
Ici tous les transistors et tous les condensateurs ont été remplacés.

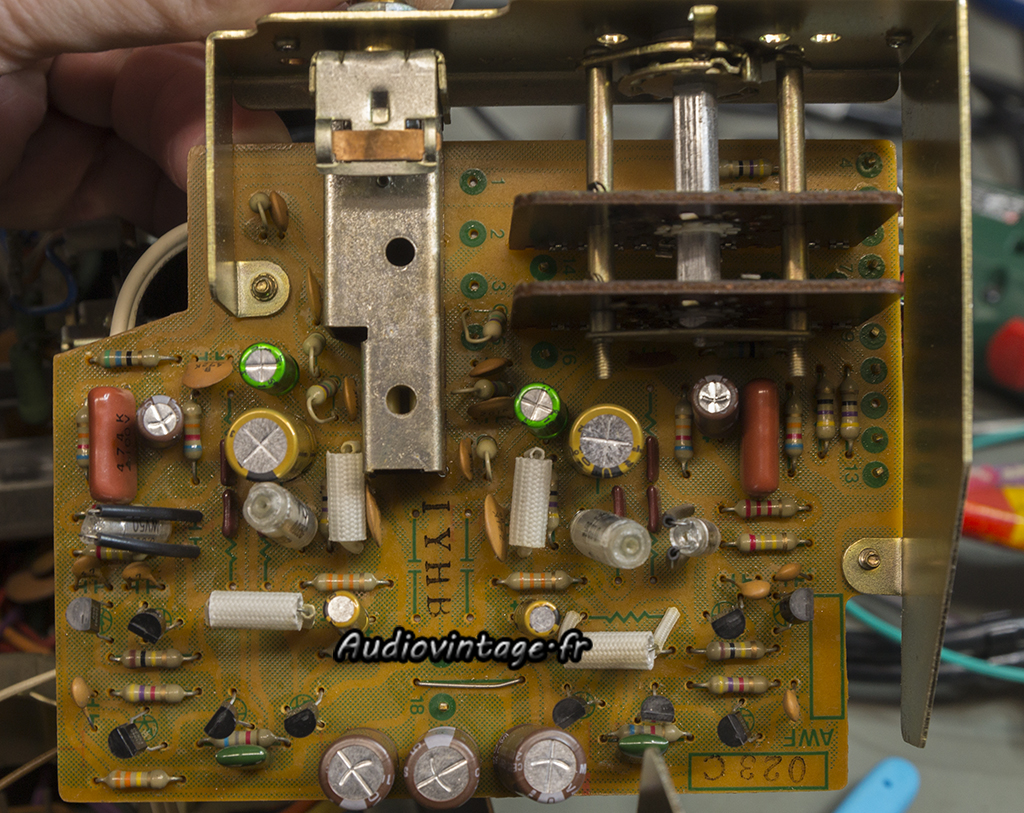

Pioneer SA-8500 II : circuit phono à revoir
Le circuit phono.

Pioneer SA-8500 II : circuit phono révisé.
Même punition, condensateurs chimiques et transistors remplacés.

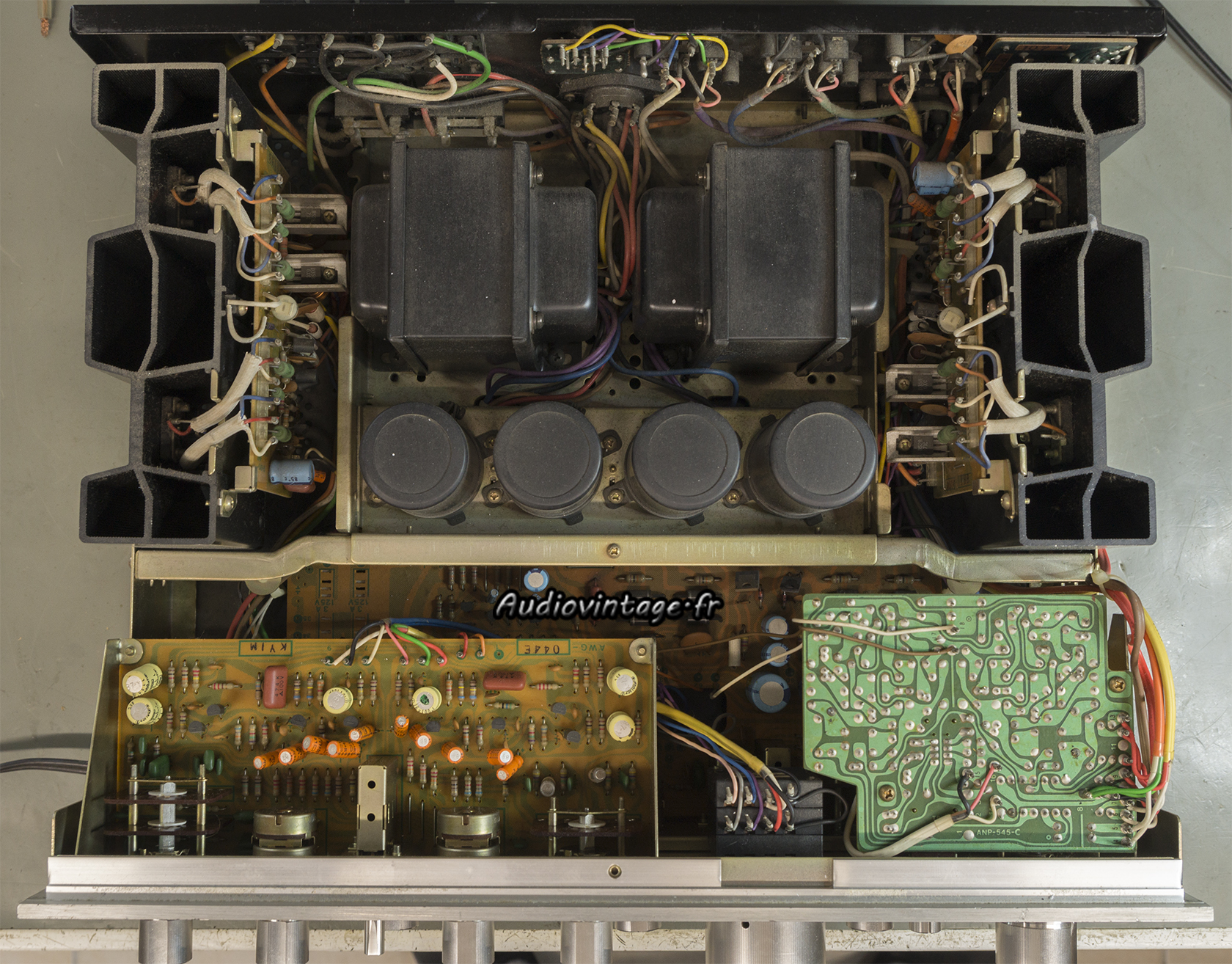

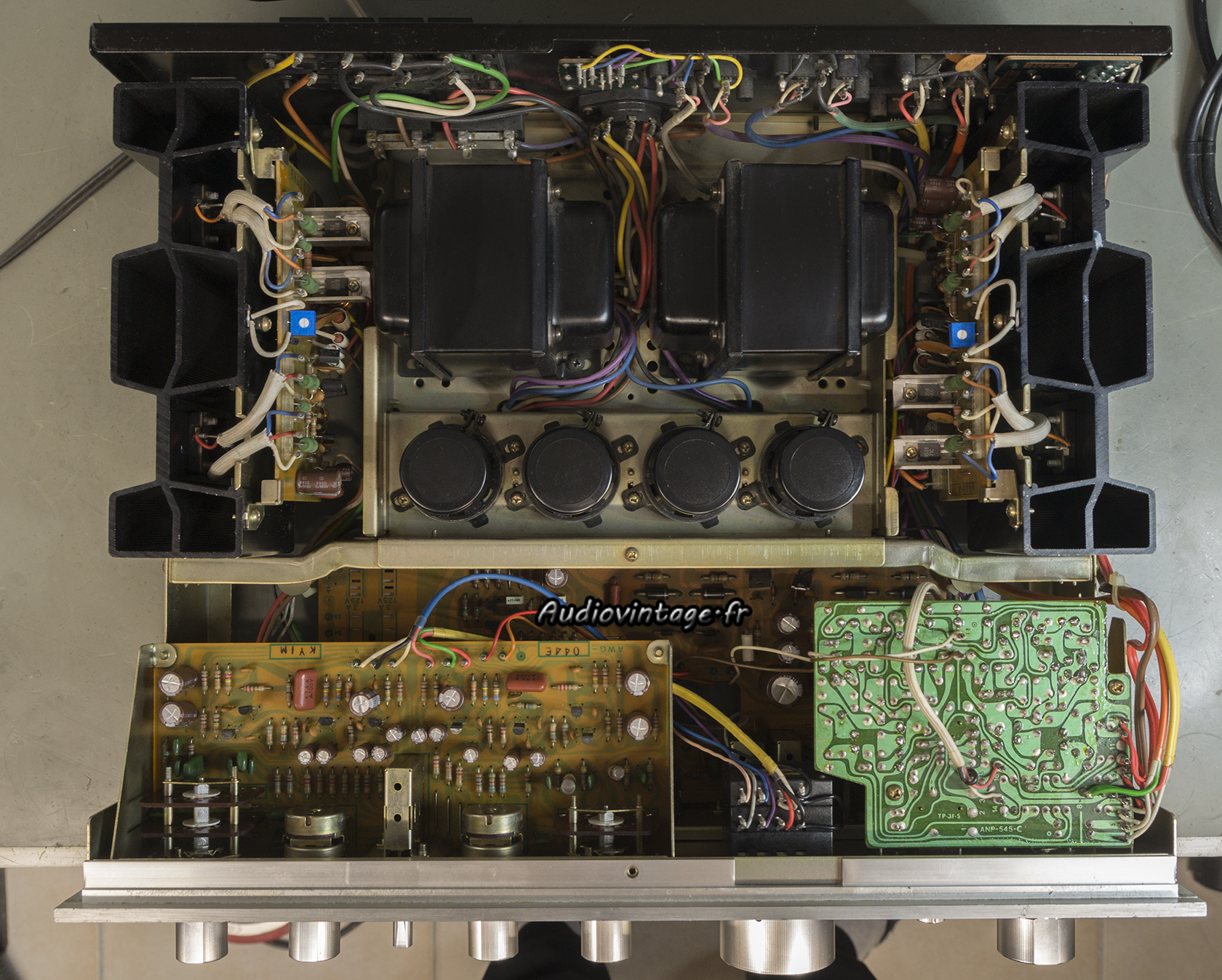

Pioneer SA-8500 II : terminé.
Les quatre condensateurs chimiques de filtrage n’étaient pas en mauvais état, mais le propriétaire a souhaité repartir sur du neuf. Les nouveaux sont montés sur adaptateurs imprimé en 3D.
La loupiottte « on » a été remplacée, les commandes nettoyées, les courant de repos réglés et les offset contrôlés.

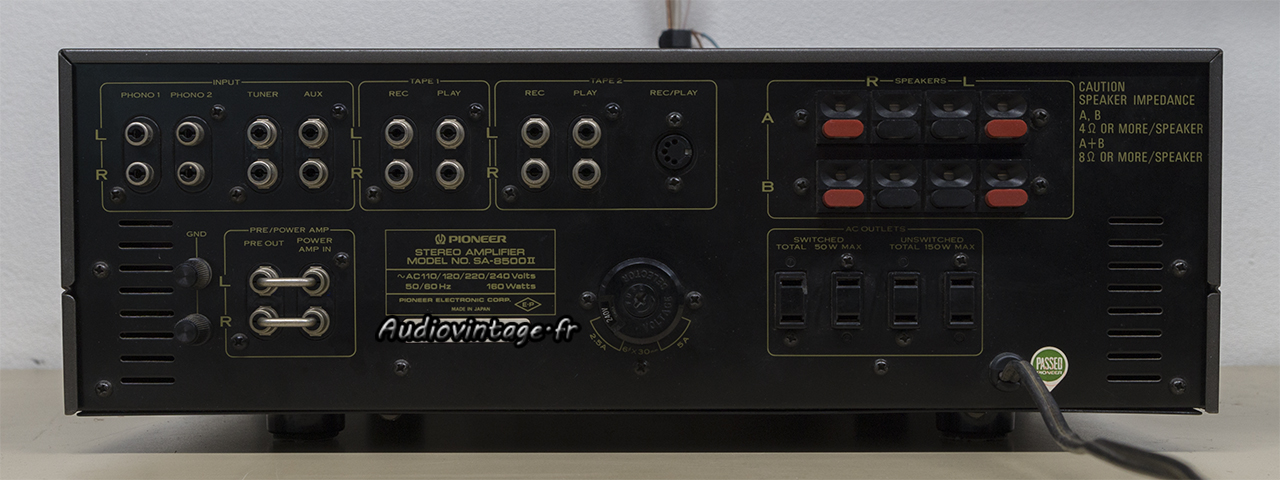

Pioneer SA-8500 II : connectique.
Connectique.

Les mesures sur entrée Aux :

Pioneer SA-8500 II : distorsion-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : distorsion-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Distorsion à 2x60w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : IMD-a-2x1w-sous-8-ohms-entree-aux-tone-defeat

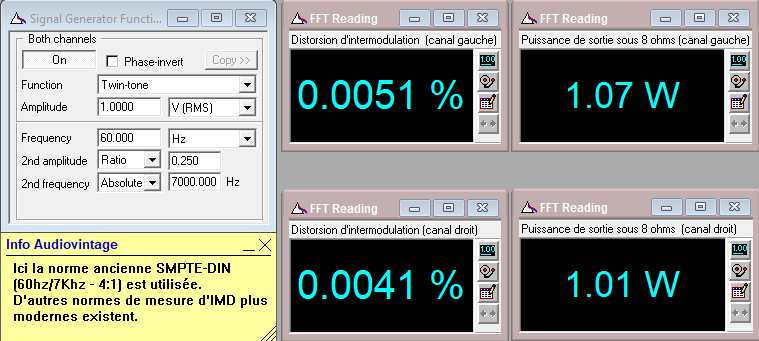

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

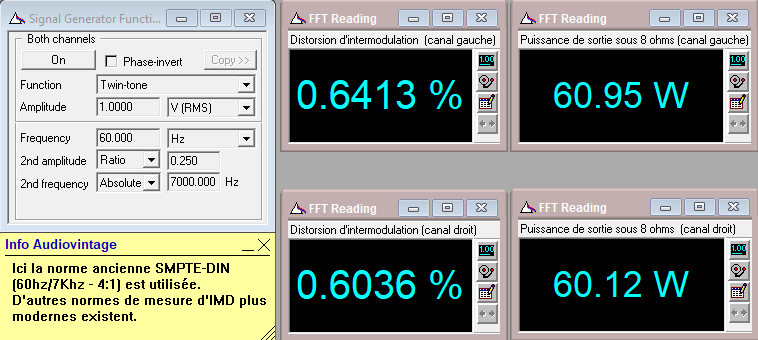

Pioneer SA-8500 II : IMD-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Distorsion d’intermodulation à 2x60w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-loudness-active
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat,loudness activé.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-tone-defeat-low-et-high-filters-actives

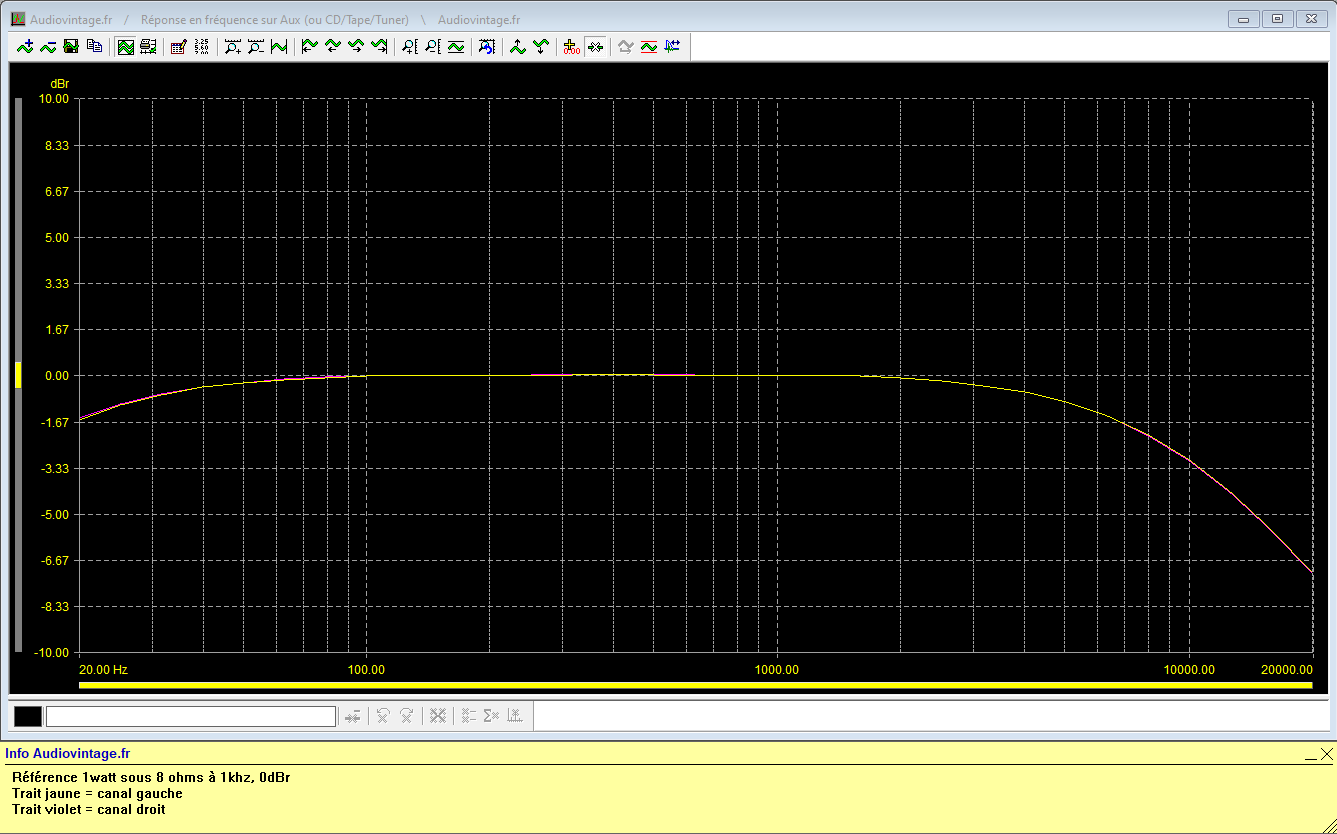

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-aux-correcteurs-au-mini-puis-correcteurs-au-maxi-200hz-et-4khz
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-auxn-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-aux-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée aux, tone defeat.

Les mesures sur entrée phono :

Pioneer SA-8500 II : distorsion-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

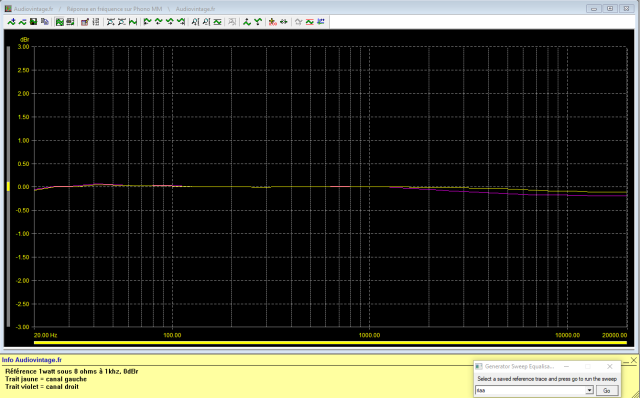

Pioneer SA-8500 II : reponse-en-frequence-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x1w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x1w sous 8 ohms, entrée phono, tone defeat.

Pioneer SA-8500 II : rapport-signal-bruit-a-2x60w-sous-8-ohms-entree-phono-tone-defeat
Rapport signal bruit à 2x60w sous 8 ohms, entrée phono, tone defeat.

Les mesures à l’oscilloscope :

Pioneer SA-8500 II : signal-carre-a-100hz
Pioneer SA-8500 II : signal-carre-a-1khz
Pioneer SA-8500 II : signal-carre-a-10khz

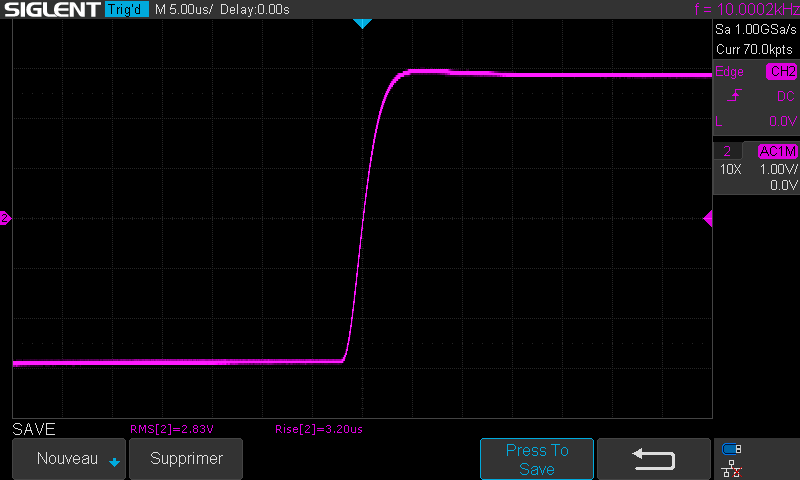

Pioneer SA-8500 II : temps-de-montee-a-10khz

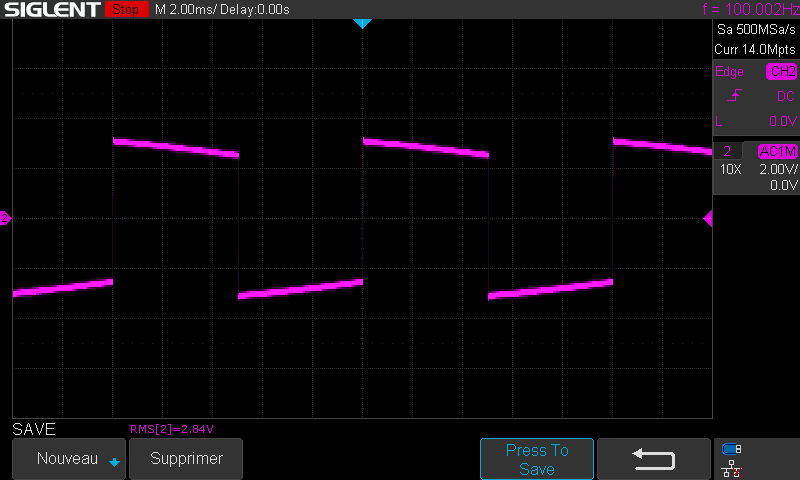

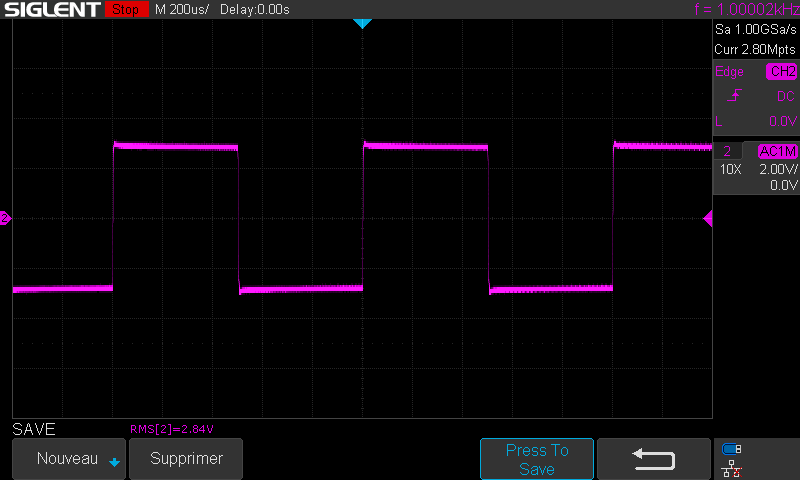

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
