Harman Kardon Citation 16 A

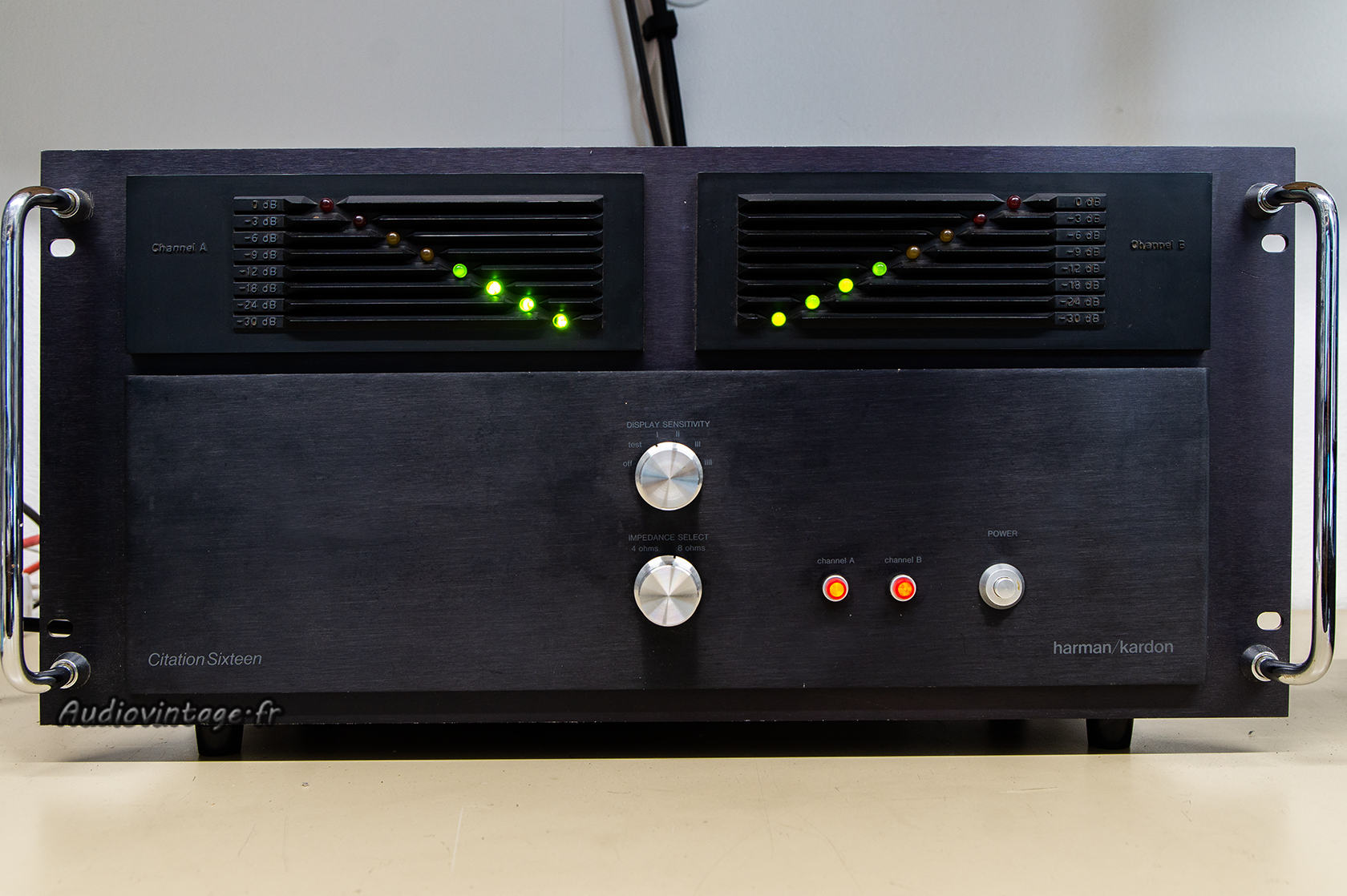

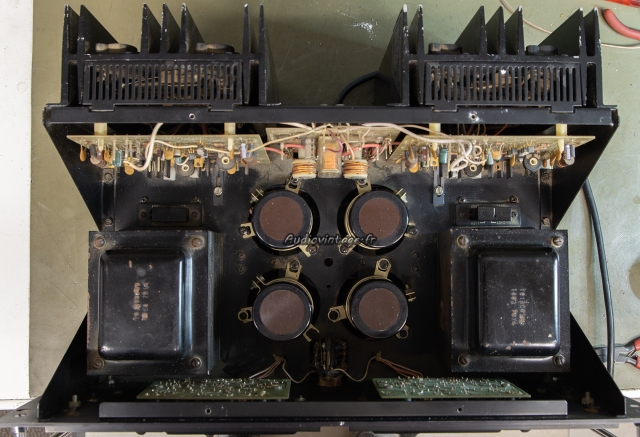

Harman Kardon Citation 16A : grosse machine.
Déposé en même que le préamplificateur Harman Kardon Citation 17, ce bloc de puissance Citation 16 A nécessite lui aussi une sérieuse révision.

Harman Kardon Citation 16A : à son arrivée.
Harman Kardon Citation 16A : à son arrivée.
Il est fonctionnel. Des interventions passées sont visibles, les condensateurs de filtrages ont été remplacés (bonne qualité, rien à dire) mais je suis moins enthousiaste concernant les condensateurs chimiques sur les circuits driver.
L’appareil est très sale et un bon nettoyage est à prévoir.

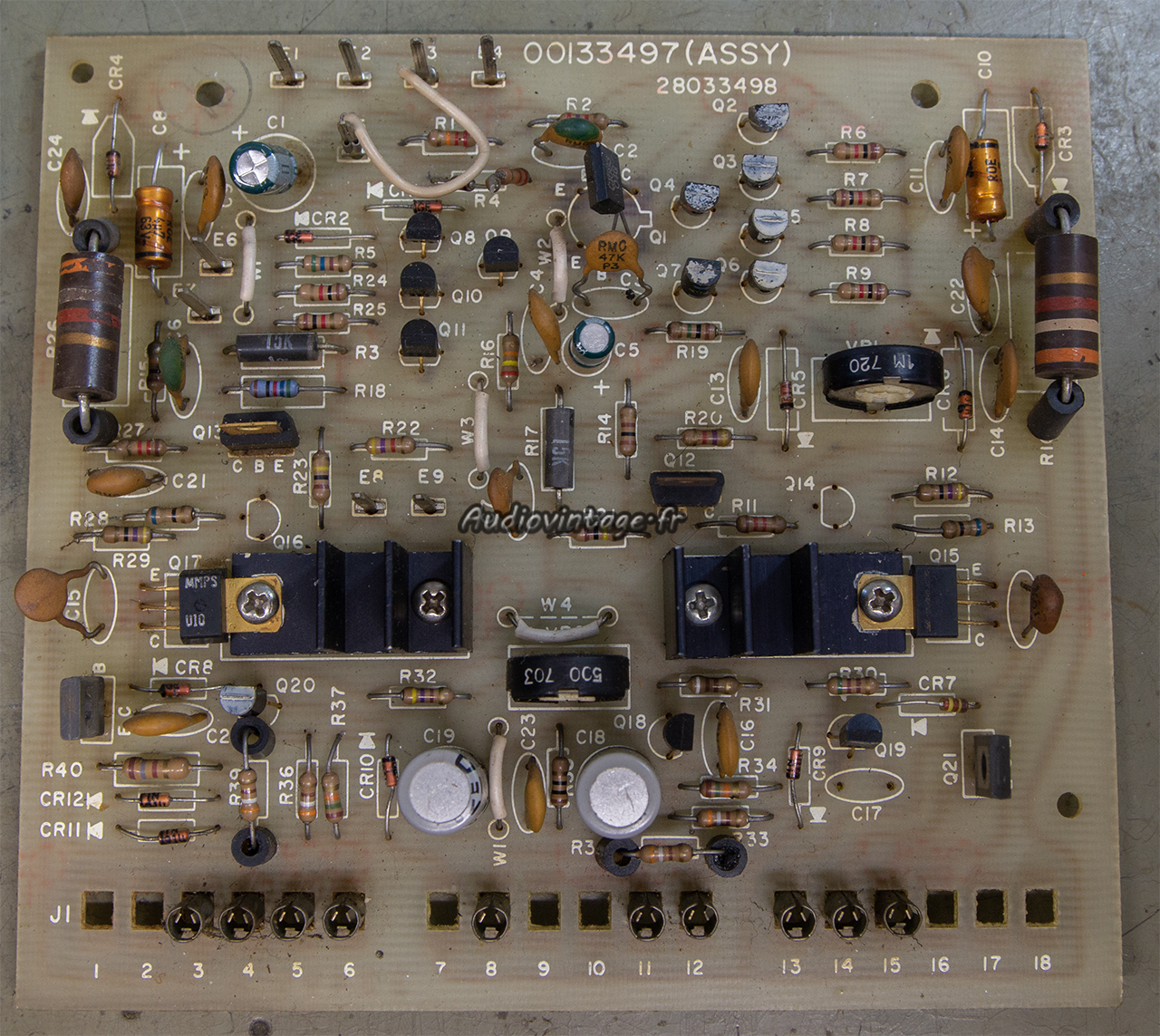

Harman Kardon Citation 16A : circuit driver avant intervention.
Voici d’ailleurs un des deux circuits en question. Les seuls condensateurs chimiques qui peuvent encore faire figuration sont les deux bipolaires originaux, les autres, remplacés par le passé, sont cuits.
A noter, le double transistor en boitier métal a été remplacé par un équivalent en boitier plastique, probablement lors d’une réparation.
Invisible à l’œil, les deux résistances ajustables de bias et d’offset sont tellement oxydées qu’y toucher pourrait entrainer des soucis bien ennuyeux…

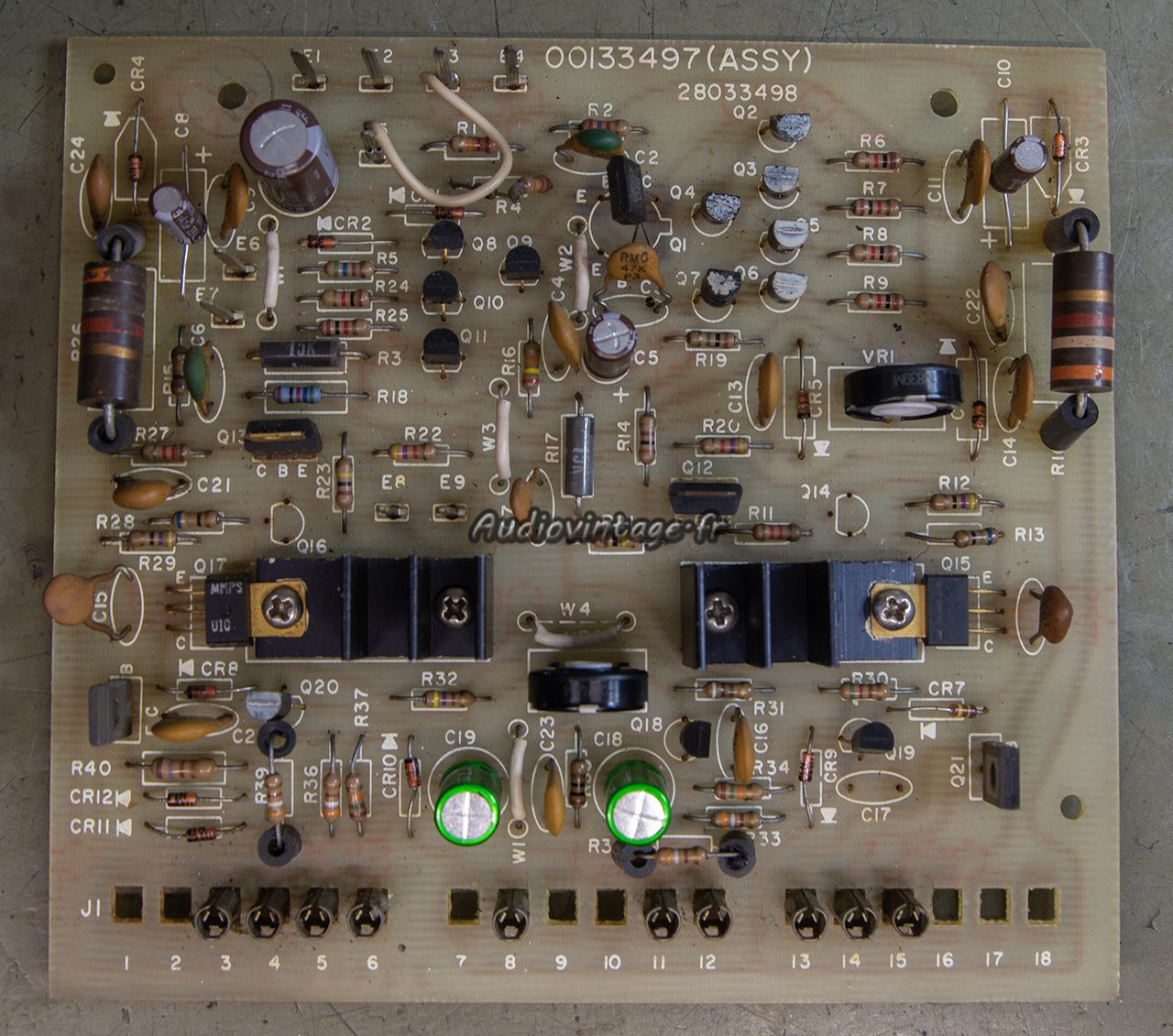

Harman Kardon Citation 16A : circuit driver après intervention.
Condensateurs chimiques et résistances ajustables remplacées.
Le second canal à droit au même traitement.

Harman Kardon Citation 16A : condensateurs chimiques axiaux remplacés.

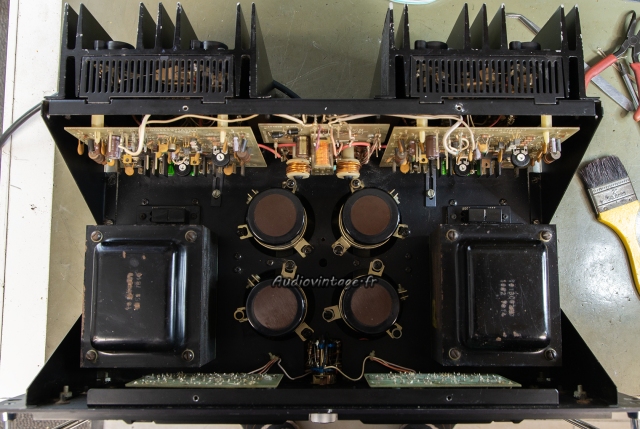

Derrière les circuits, deux condensateurs chimiques axiaux remplacés et un peu de nettoyage.

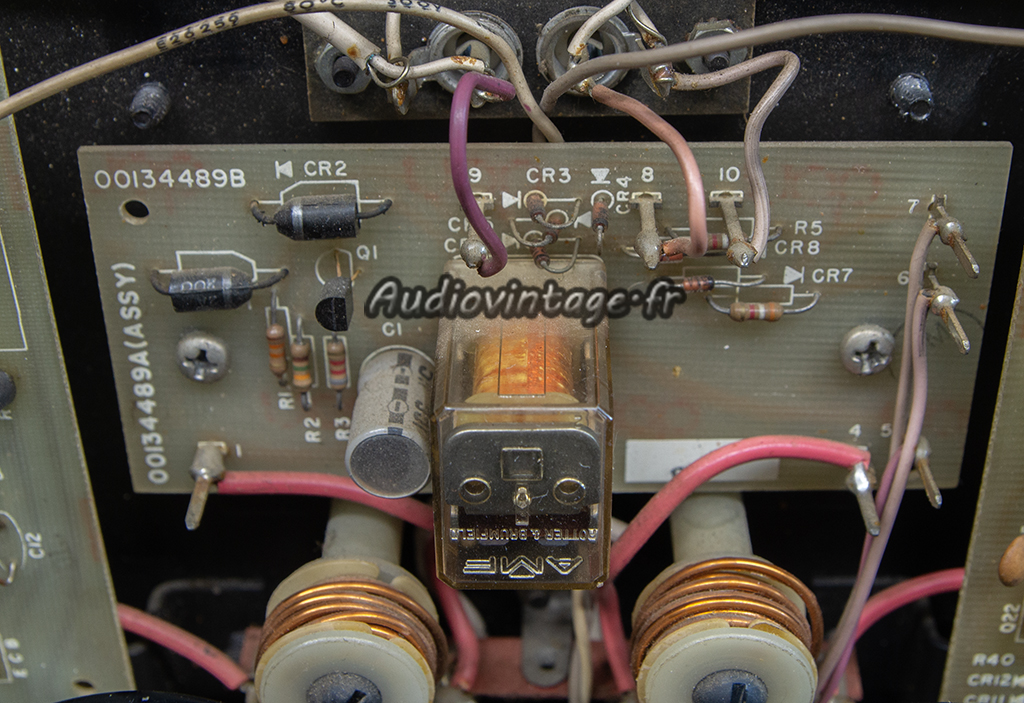

Harman Kardon Citation 16A : circuit de protection avant révision.

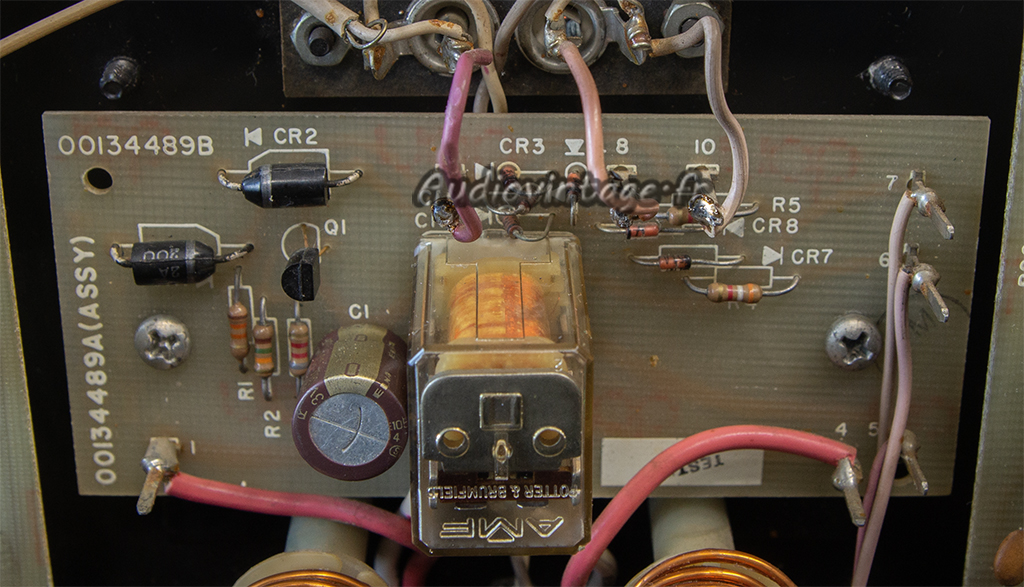

Le circuit de protection et de muting.

Harman Kardon Citation 16A : circuit révisé.
Condensateur chimique remplacé. Le relais a été ouvert pour désoxyder ses contacts.

Harman Kardon Citation 16A : micas neufs et graisse fraiche.

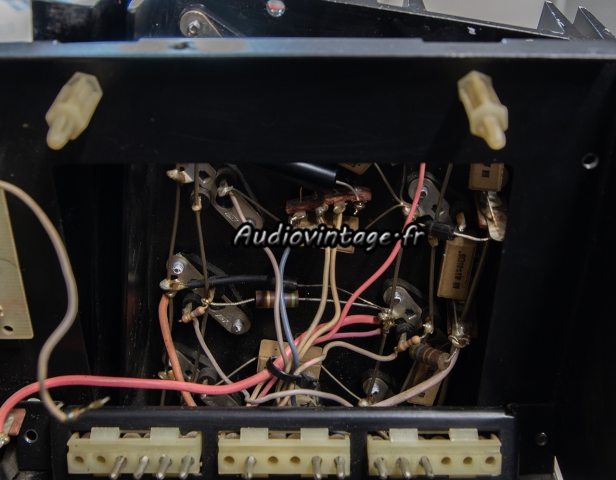

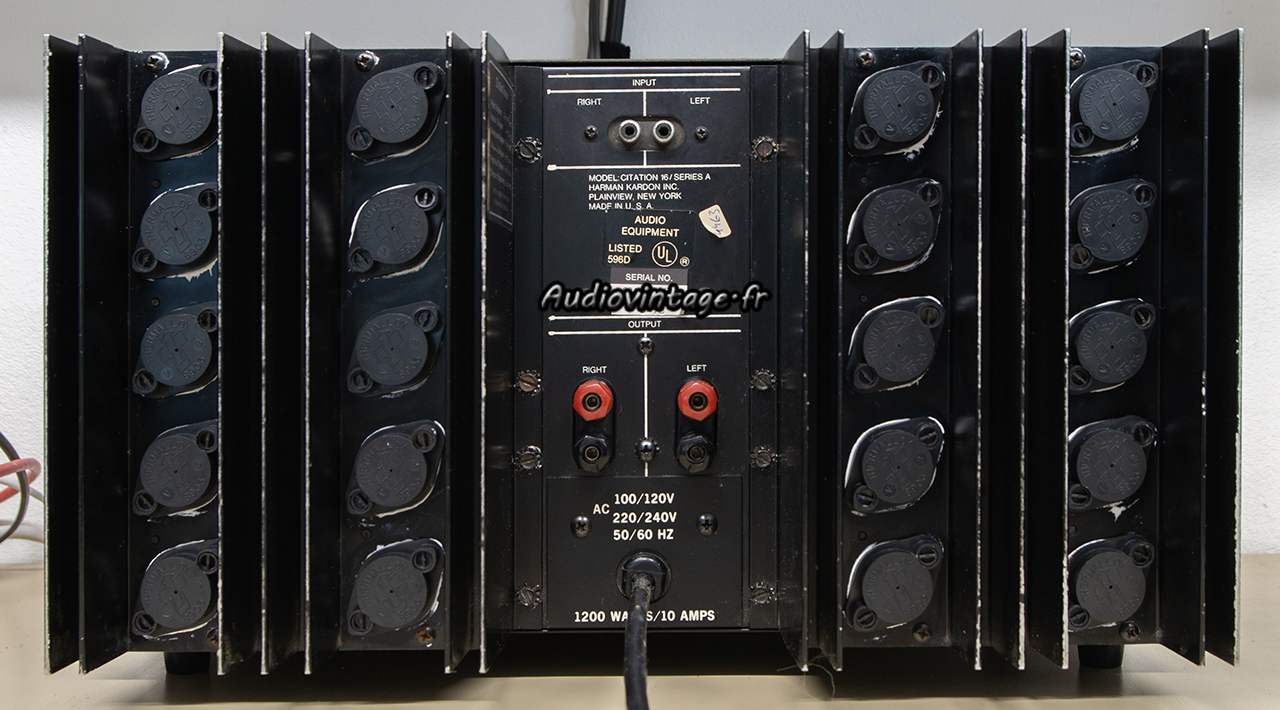

Les 20 transistors To-3 cachés derrière les capots en plastiques ont été retirés, désoxydés, testés, puis remontés sur des micas isolants neufs et de la graisse fraiche. Time consuming !

Harman Kardon Citation 16A : terminé.

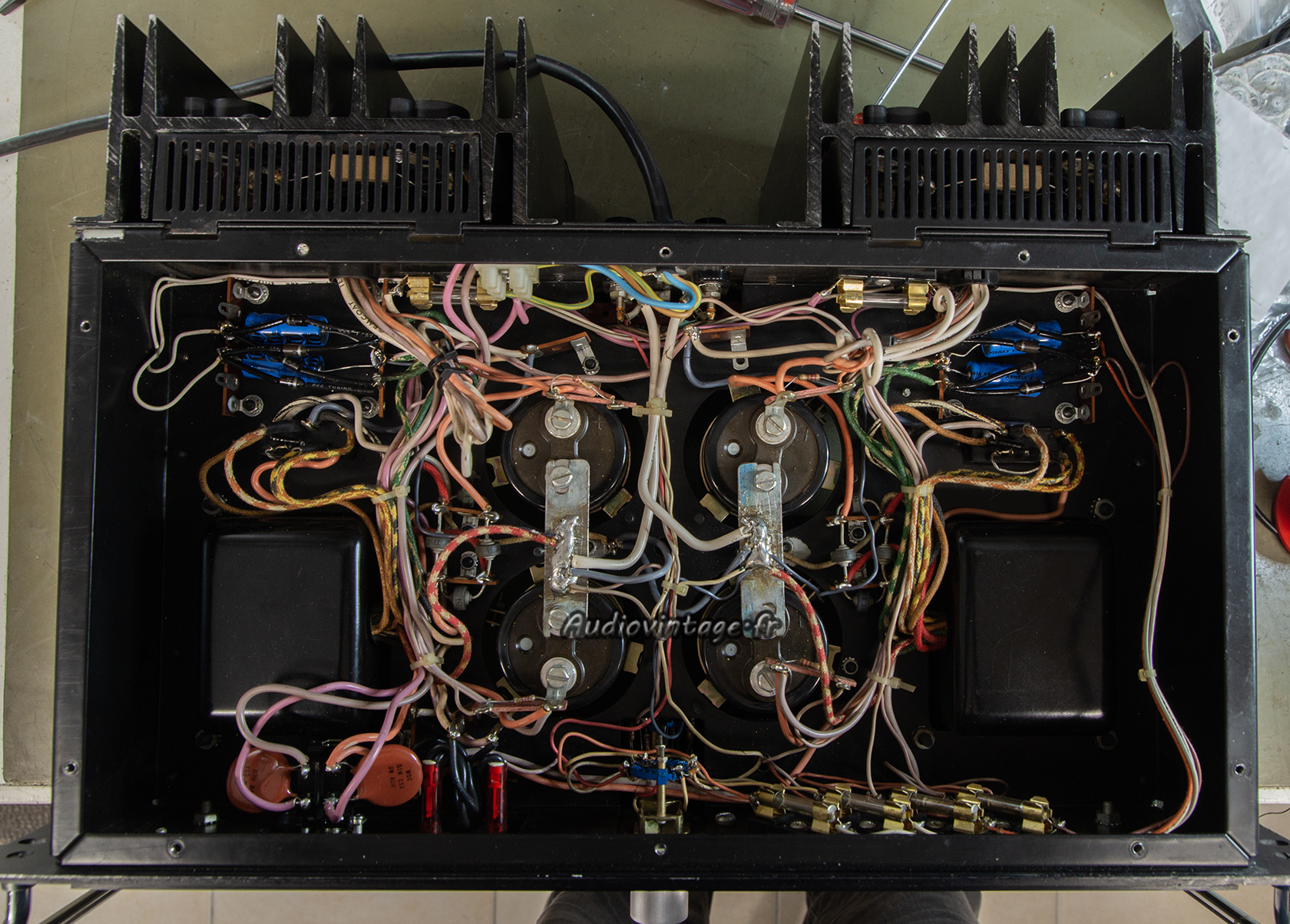

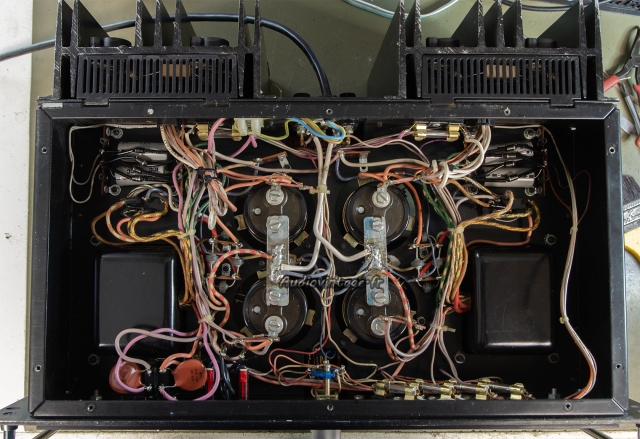

Sous l’appareil, les 4 condensateurs chimiques axiaux sont remplacés. Les deux nouveaux néons 110v (voyants en façade) prennent la place des originaux HS.

Harman Kardon Citation 16A : terminé.

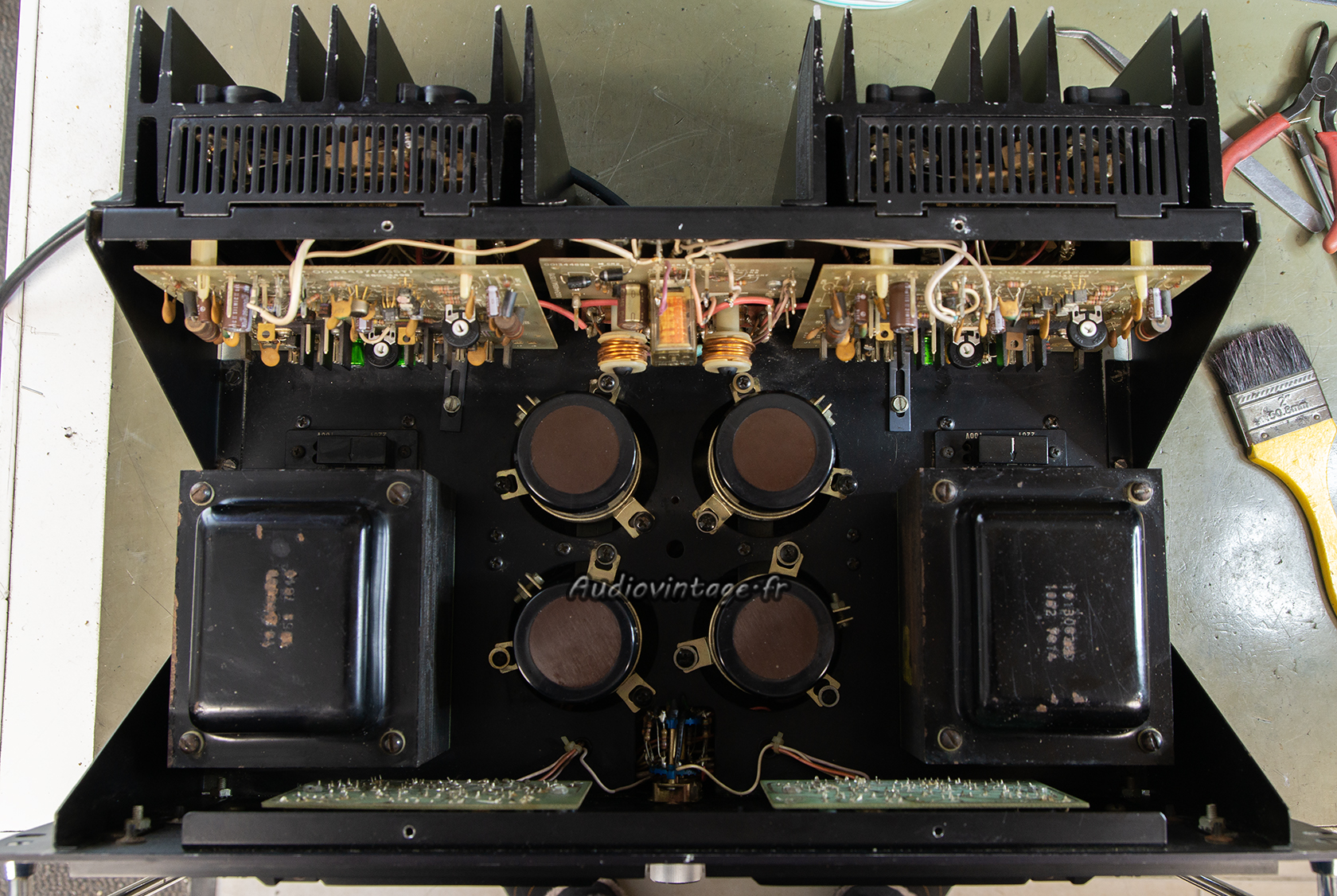

Les circuits sont remontés dans l’appareil. Les commandes sont nettoyées. Les réglages de bias et d’offsets effectués. Terminé.

Les mesures :

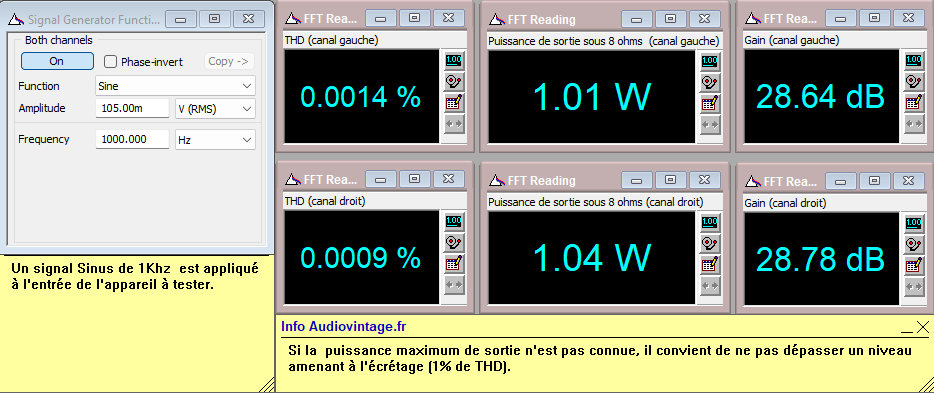

Harman Kardon Citation 16A : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

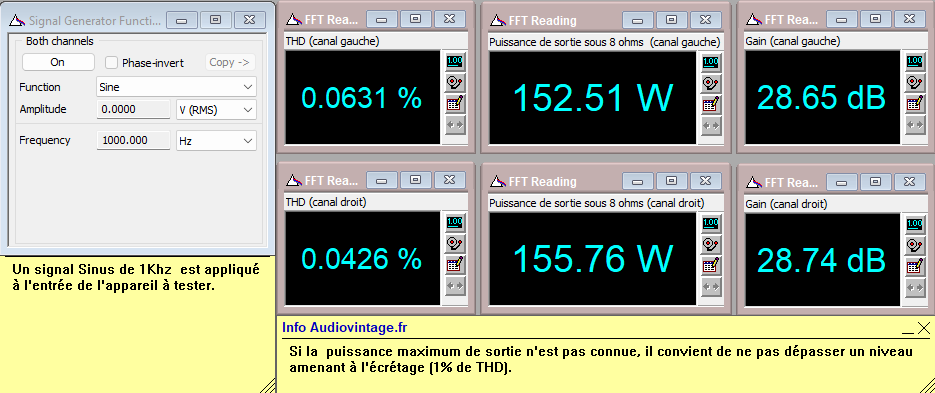

Harman Kardon Citation 16A : distorsion-a-2x150w-sous-8-ohms
Distorsion à 2x150w sous 8 ohms.

Harman Kardon Citation 16A : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Harman Kardon Citation 16A : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

Harman Kardon Citation 16A : rapport-signal-bruit-a-2x150w-sous-8-ohms

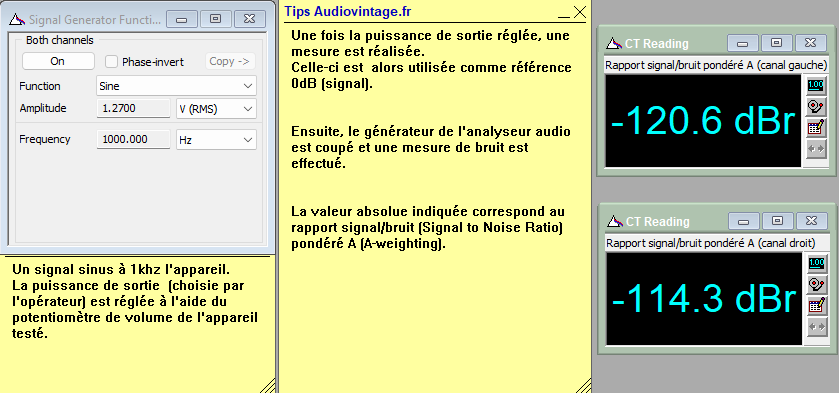

Rapport signal bruit à 2x150w sous 8 ohms.

Les mesures à l’oscilloscope :

Harman Kardon Citation 16A : signal-carre-a-100hz
Harman Kardon Citation 16A : signal-carre-a-1khz

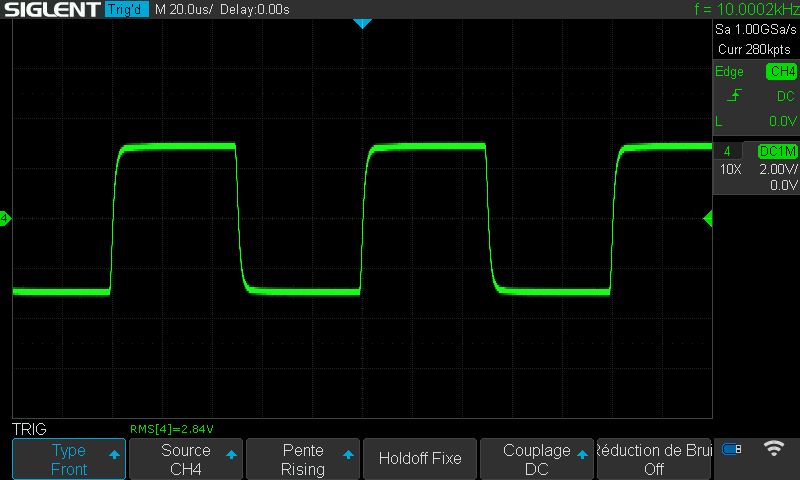

Harman Kardon Citation 16A : signal-carre-a-10khz
Harman Kardon Citation 16A : temps-de-montee-a-10khz

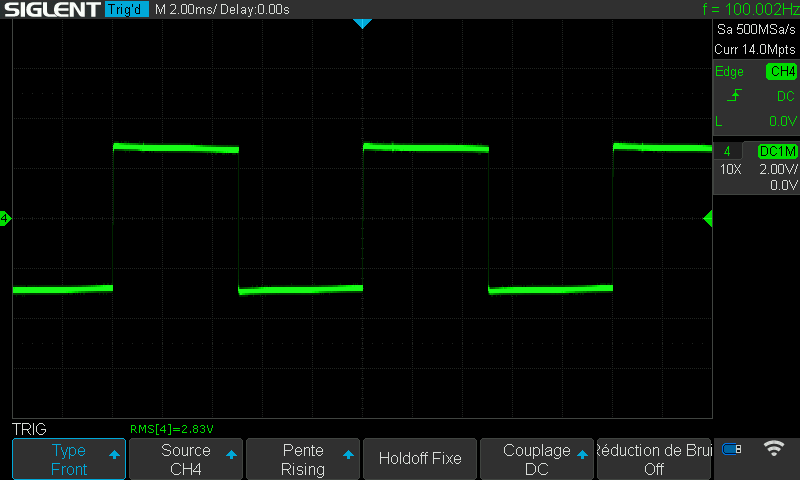

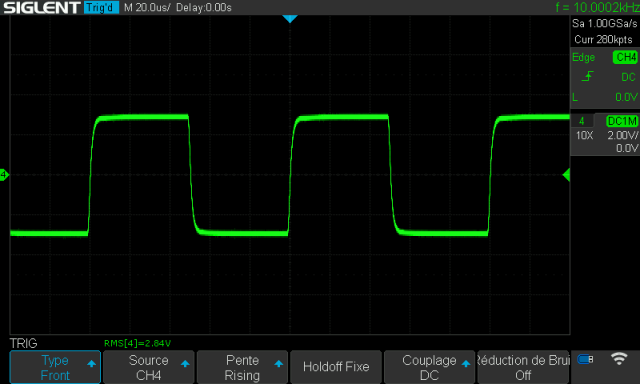

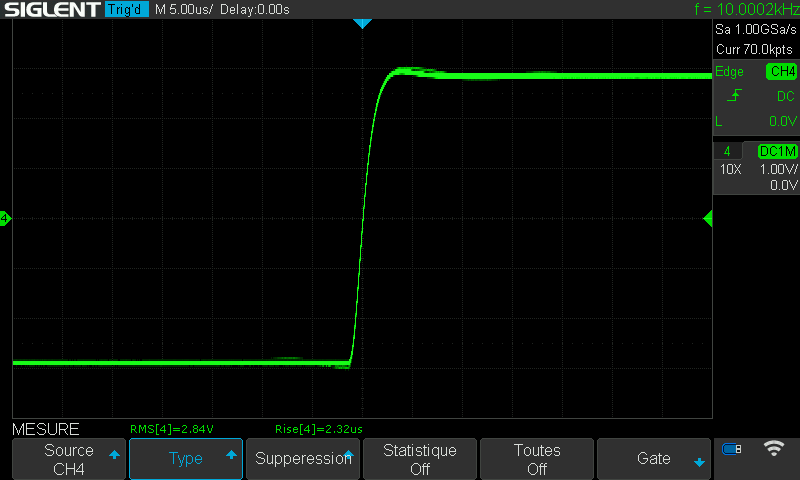

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
