Marantz 170DC

Marantz 170DC : il est quand même pas moche ;)
Ce bloc de puissance Marantz 170DC m’a été envoyé du vendeur pour une révision complète avant que l’acheteur, commanditaire de l’intervention, en prenne ensuite possession.

Marantz 170DC : à son arrivée.

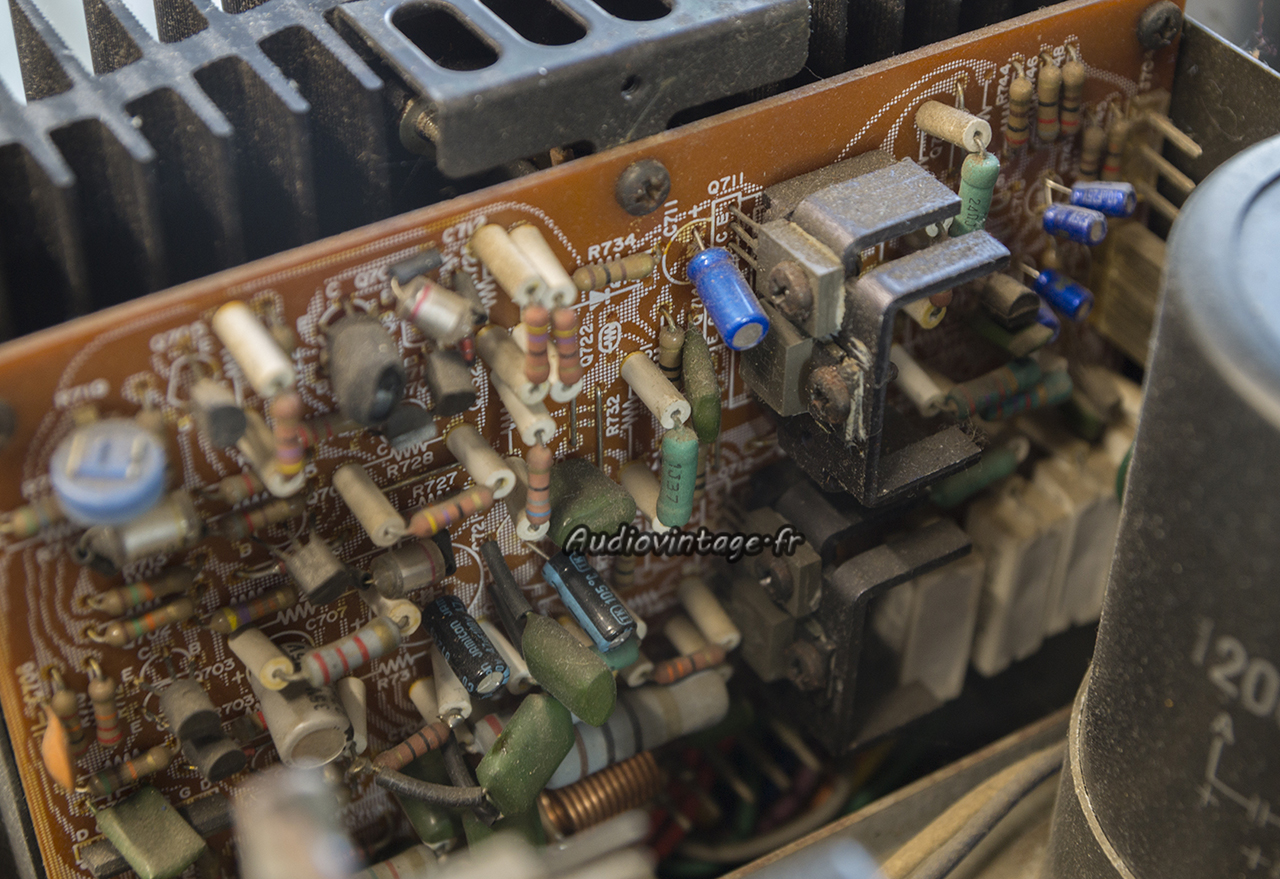

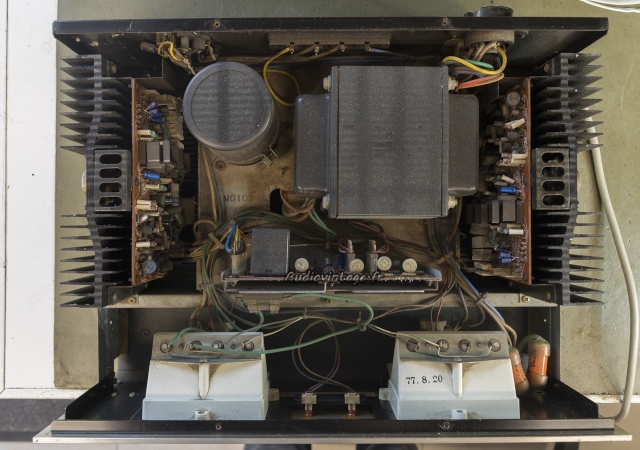

Ce 170DC n’a probablement pas une vie facile, il fonctionne, ce qui est déjà pas mal, mais il est très encrassé et je note des traces d’oxydation sur le châssis. D’anciennes interventions sont visibles.

Marantz 170DC : bof...
Exemple d’intervention passée avec le remplacement de certains condensateurs par des cochonneries qui n’ont rien à faire ici.

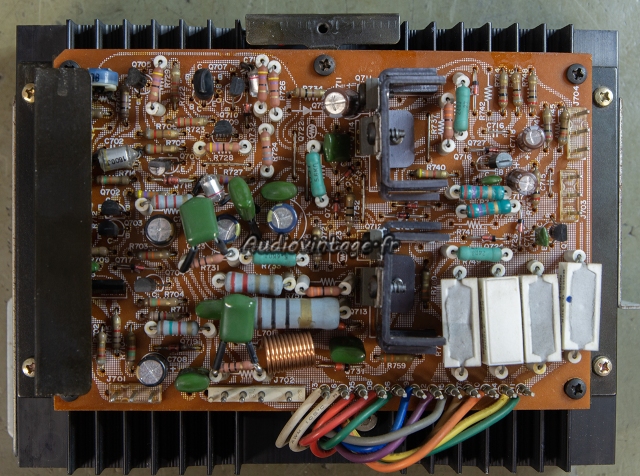

Marantz 170DC : circuit d'amplification à revoir.
Retrait d’un des deux circuits d’amplifications.

Marantz 170DC : transistors désoxydés, testés et remontés sur de la graisse fraiche.
Les graisses sont remplacées et les transistors désoxydés après tests.

Marantz 170DC : circuit d'amplification après intervention.
Les condensateurs chimiques sont remplacés ainsi que certains transistors. Les connecteurs sont désoxydés.

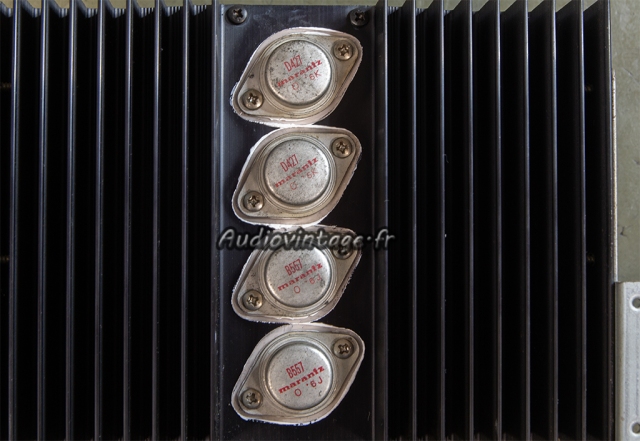

Marantz 170DC : micas neufs et grasse fraiche.

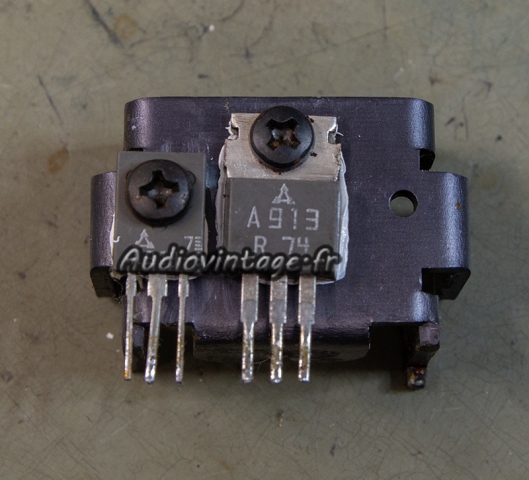

Les transistors de puissance sont retirés, désoxydés, testés puis remontés sur des isolants neufs et de la graisse fraiche.
Le second canal reçoit les mêmes soins.

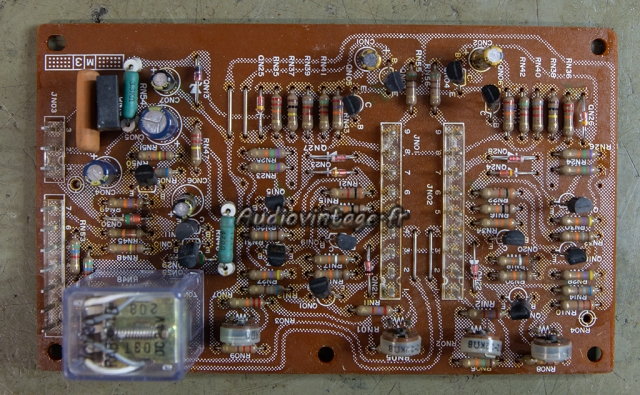

Marantz 170DC : circuit de protection et vumètres à réviser.
Le circuit de protection et de gestion des vumètres.

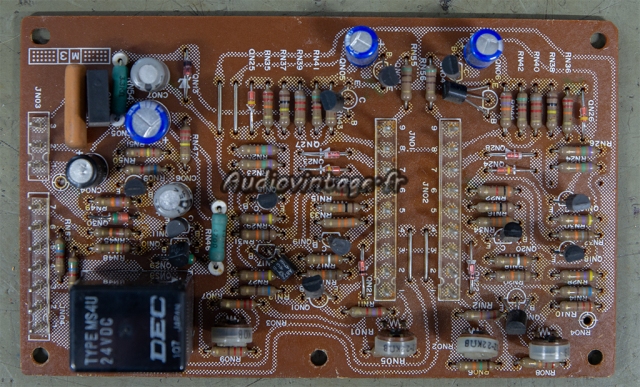

Marantz 170DC : circuit de protection et vumètres après intervention.
Les condensateurs chimiques sont remplacés. Le relais d’origine ayant vu ses contacts « poncés » par un intervenant pensant probablement bien faire = poubelle.

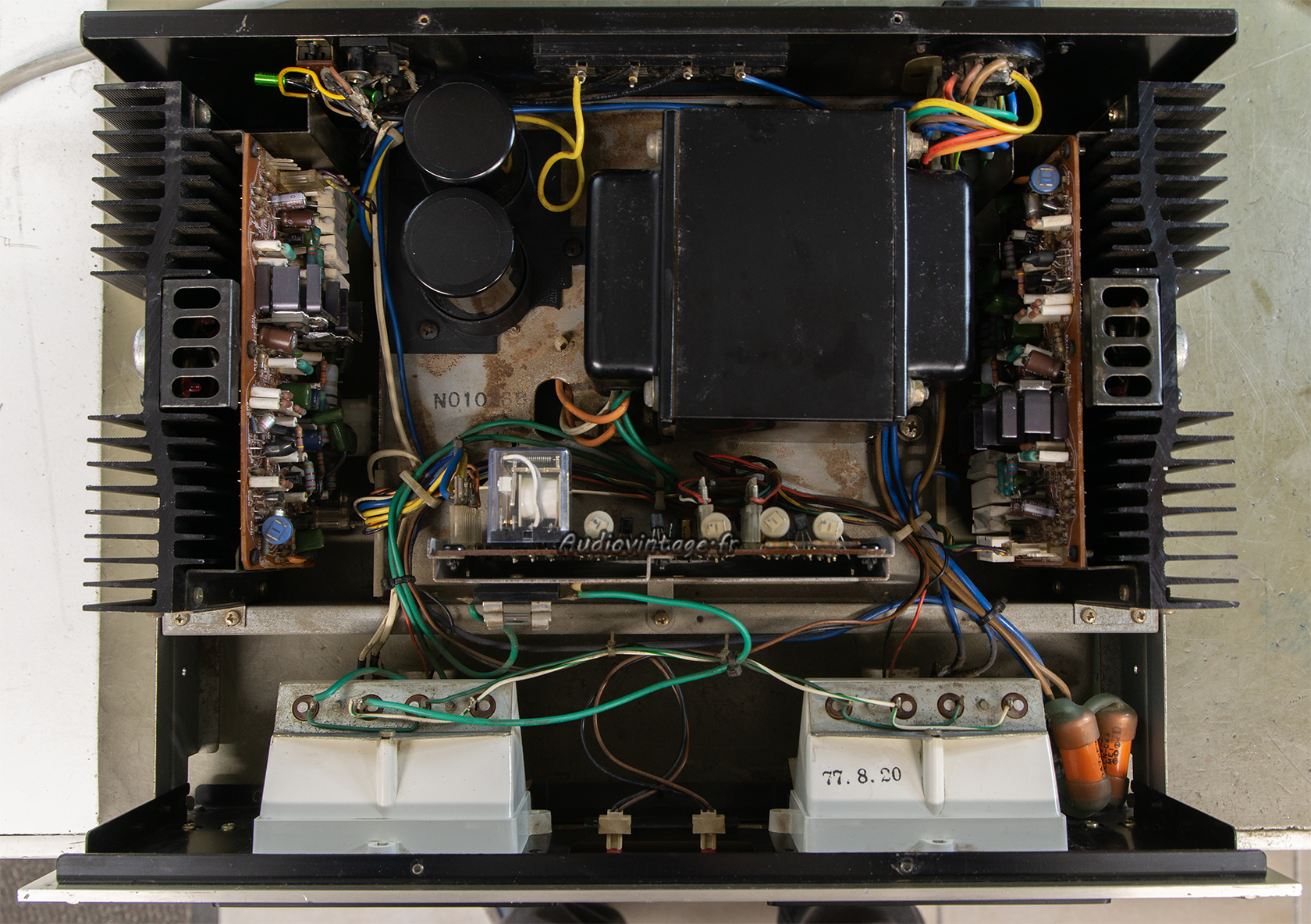

Marantz 170DC : terminé.
Le double condensateur de filtrage, au format totalement introuvable aujourd’hui était usé, particulièrement sur une des deux sections.
Pour son remplacement, j’ai dessiné un adaptateur que j’ai ensuite réalisé en impression 3D. Son « design » un peu particulier lui permet d’être fixé au châssis sans devoir percer ce dernier.
Sur cet adaptateur prennent place deux condensateurs remplaçants avantageusement le double d’origine.
Les commandes sont nettoyées, les tensions d’offsets ajustés et les courant de repos (ajustés automatiquement sur ce modèle) sont contrôlés. Terminé.

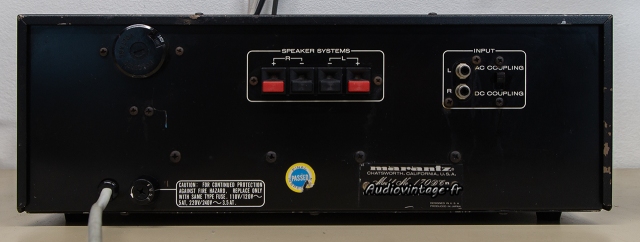

Marantz 170DC : connectique.
Connectique.

Les mesures :

Marantz 170DC : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

Marantz 170DC : distorsion-a-2x86w-sous-8-ohms

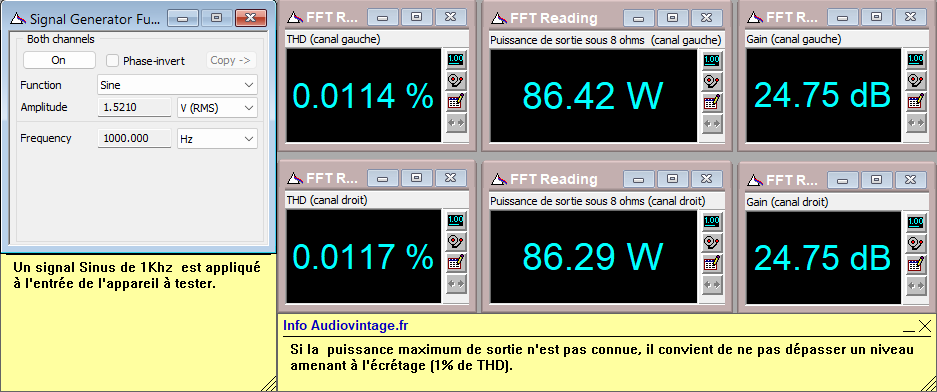

Distorsion à 86w sous 8 ohms.

Marantz 170DC : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

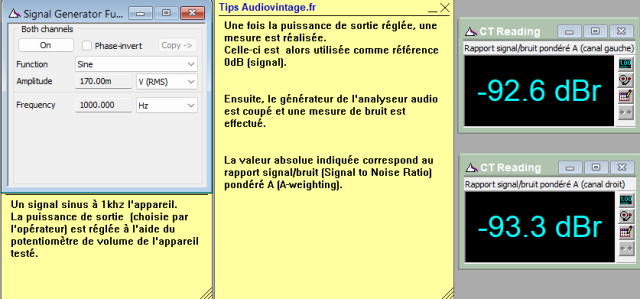

Marantz 170DC : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

Marantz 170DC : rapport-signal-bruit-a-2x86w-sous-8-ohms

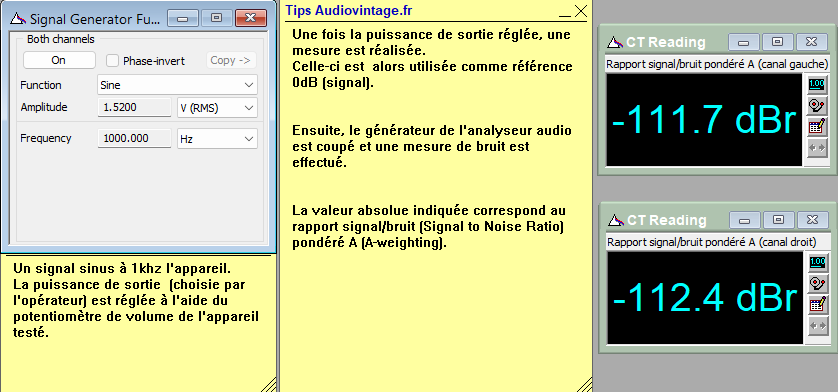

Rapport signal bruit à 2x86w sous 8 ohms.

Les mesures à l’oscilloscope :

Marantz 170DC : signal-carre-a-100hz
Marantz 170DC : signal-carre-a-1khz
Marantz 170DC : signal-carre-a-10khz
Marantz 170DC : temps-de-montee-a-10khz

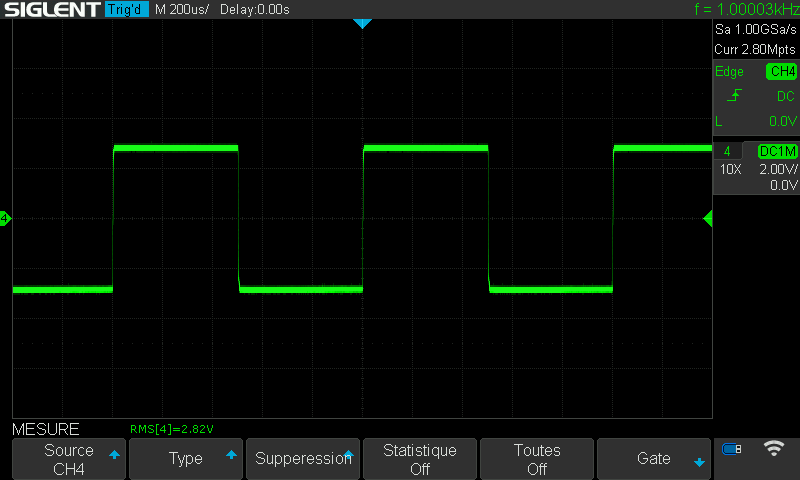

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.
