Harman Kardon Citation 19

Harman Kardon Citation 19 : un peu moins imposant qu'un Sixteen :)
Après l’Harman Kardon Citation 16 A, voici le Citation 19, accueilli pour une sérieuse remise en état.

Harman Kardon Citation 19 : à son arrivée.
Le Nineteen fonctionne encore, il est crasseux, certaines leds sont HS en façade, les voyants rouges également, et je sais que je trouverais des condensateurs chimiques en mauvais état sur les cartes.
Les gros chimiques de filtrages sont eux absolument parfaits, et c’est une excellente nouvelle pour le portefeuille du propriétaire.

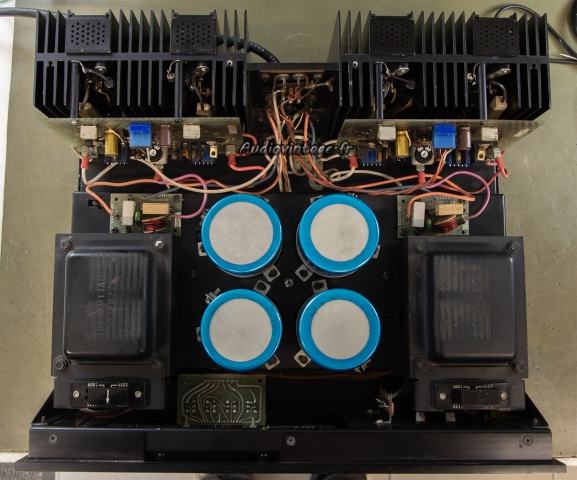

Harman Kardon Citation 19 : démontage en cours.
Démontage en cours. Les traces noires visibles sur le circuit n’ont pas été causé par une température excessive, non, c’est de la peinture…

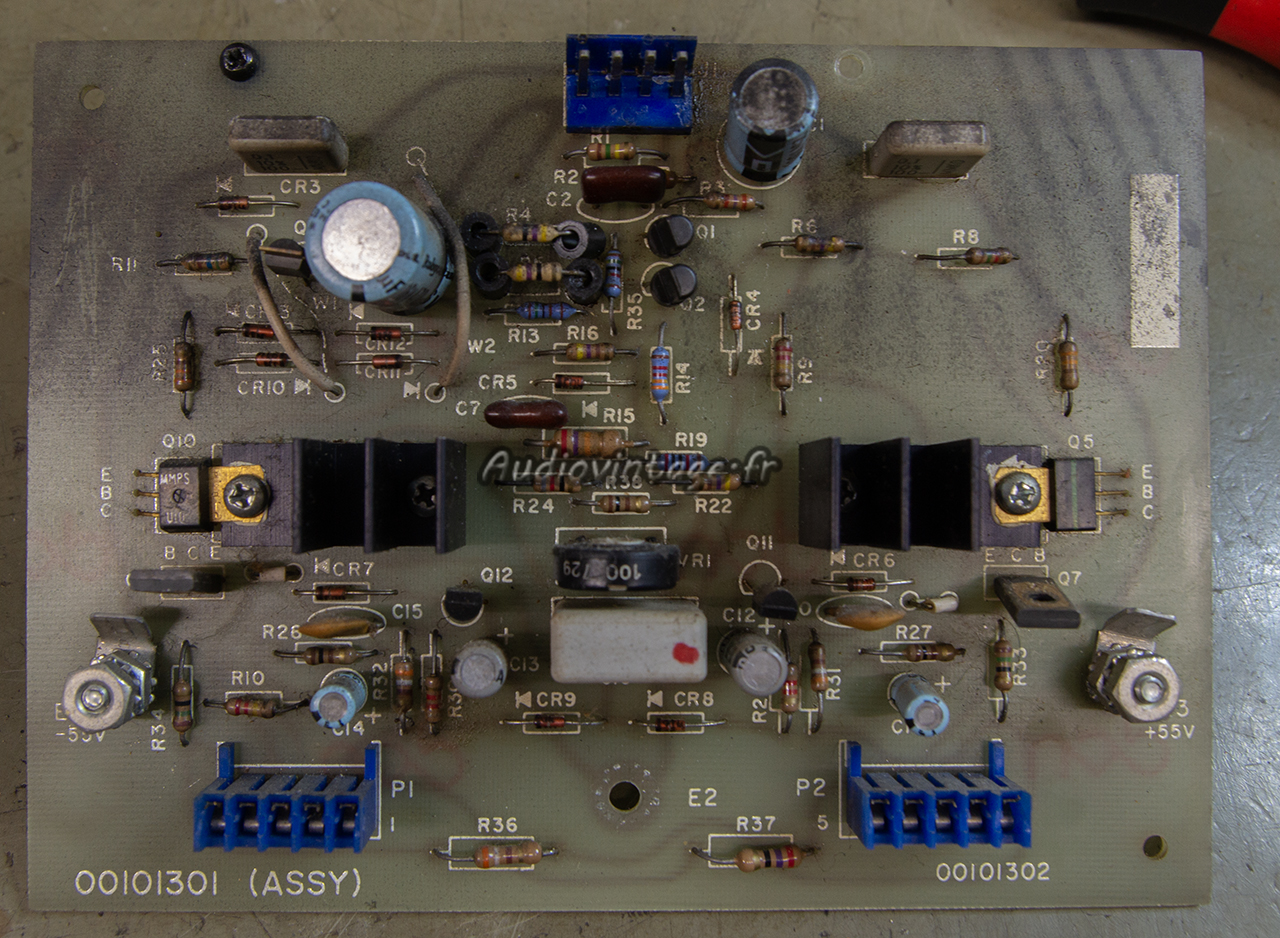

Harman Kardon Citation 19 : circuit driver à revoir.
Le circuit driver est déposé.

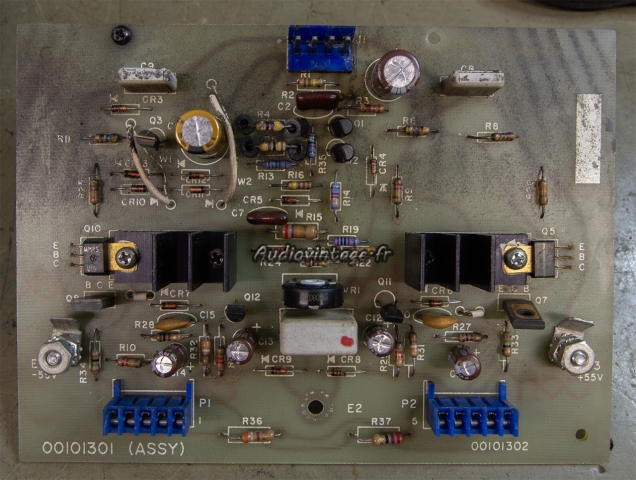

Harman Kardon Citation 19 : circuit driver révisé.
Les condensateurs chimiques sont remplacés. La résistance ajustable, dans un état lamentable lors de son contrôle, est également changée.

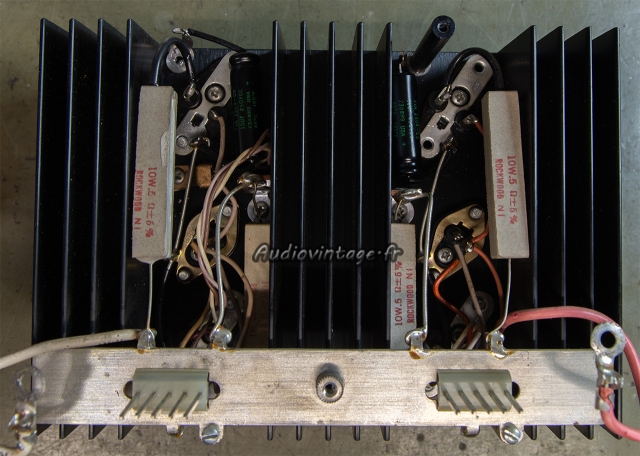

Harman Kardon Citation 19 : Sprague neufs en place.

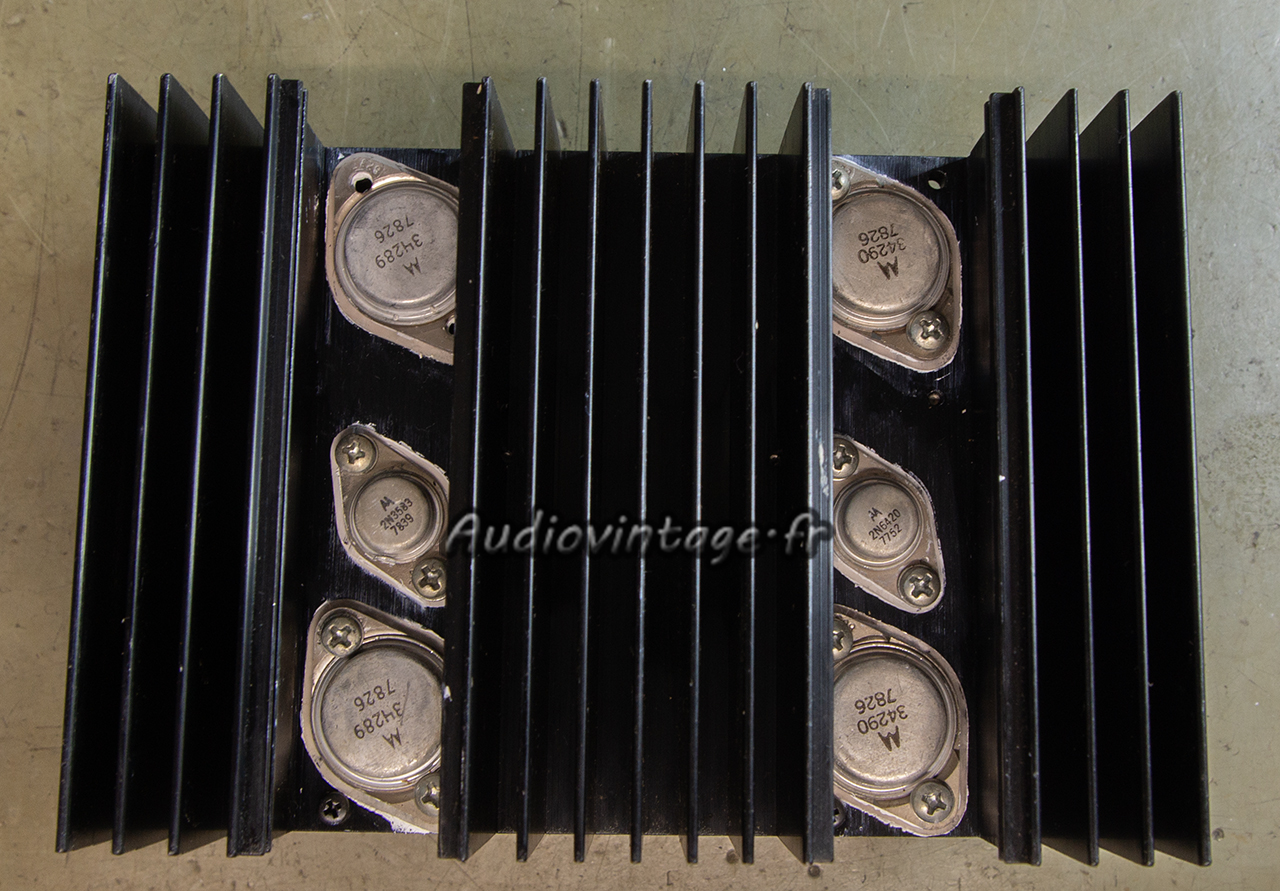

Derrière le radiateur qui supporte les transistors drivers et les transistors de puissances, de beaux et frais condensateurs chimiques Sprague axiaux prennent la place des orignaux usés.

Harman Kardon Citation 19 : micas neufs et graisse fraiche.
Tous les transistors ont été retirés, testés, désoxydés puis remontés sur des micas neufs et de la graisse fraiche.
Le second canal reçoit des soins identiques.

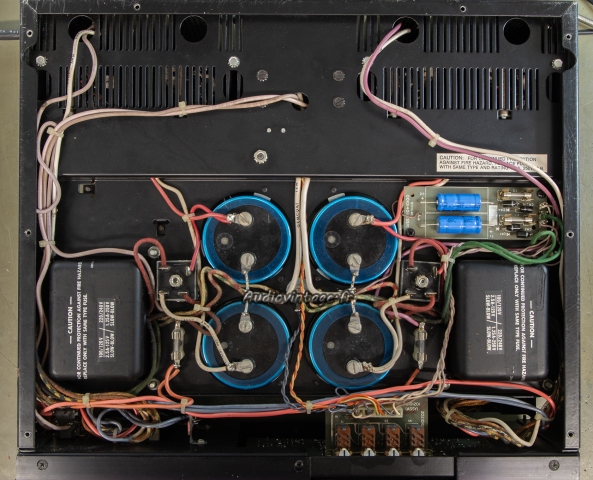

Harman Kardon Citation 19 : condensateurs chimiques neufs.
Sous l’appareil, deux nouveaux condensateurs axiaux prennent place.

Harman Kardon Citation 19 : terminé.
Derrière la façade, les leds HS sont remplacées, tous comme les deux néons rouges.
Les courants de repos sont ajustés. Terminé.

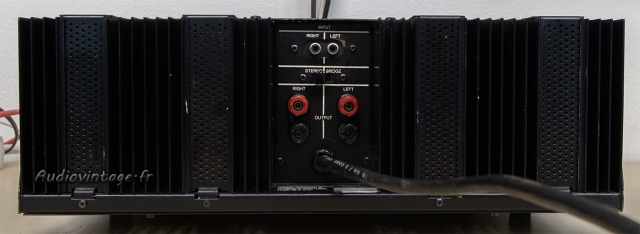

Harman Kardon Citation 19 : connectique.
Connectique.

Les mesures :

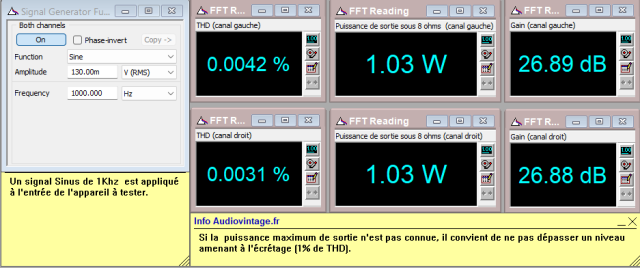

Harman Kardon Citation 19 : distorsion-a-2x1w-sous-8-ohms
Distorsion à 2x1w sous 8 ohms.

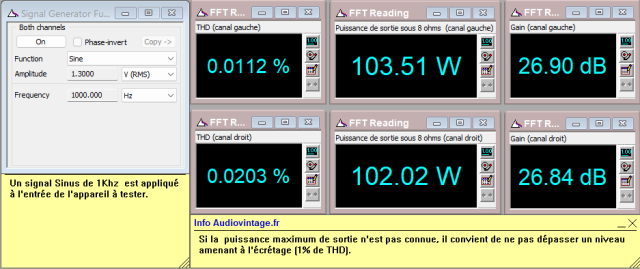

Harman Kardon Citation 19 : distorsion-a-2x100w-sous-8-ohms
Distorsion à 2x100w sous 8 ohms.

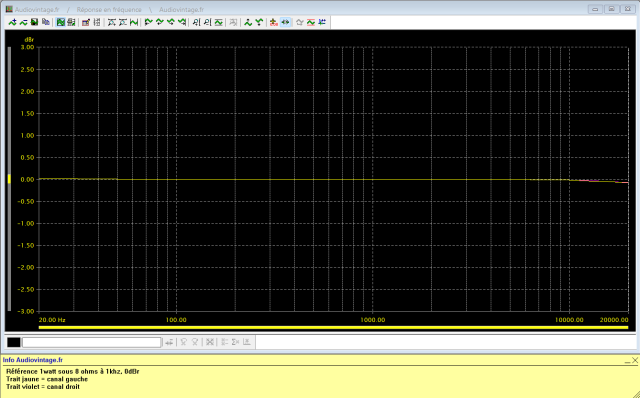

Harman Kardon Citation 19 : reponse-en-frequence-a-2x1w-sous-8-ohms
Réponse en fréquence à 2x1w sous 8 ohms.

Harman Kardon Citation 19 : rapport-signal-bruit-a-2x1w-sous-8-ohms
Rapport signal bruit à 2x1w sous 8 ohms.

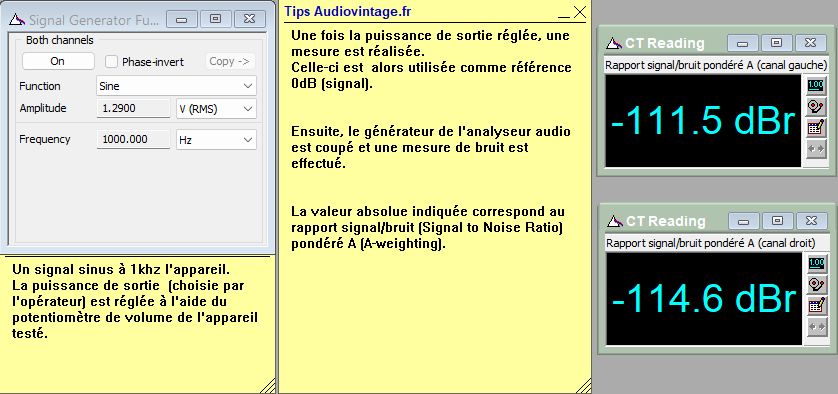

Harman Kardon Citation 19 : rapport-signal-bruit-a-2x100w-sous-8-ohms
Rapport signal bruit à 2x150w sous 8 ohms.

Les mesures à l’oscilloscope :

Harman Kardon Citation 19 : signal-carre-a-100hz

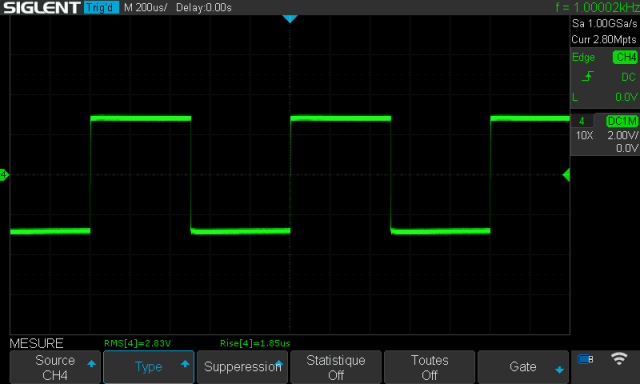

Harman Kardon Citation 19 : signal-carre-a-1khz

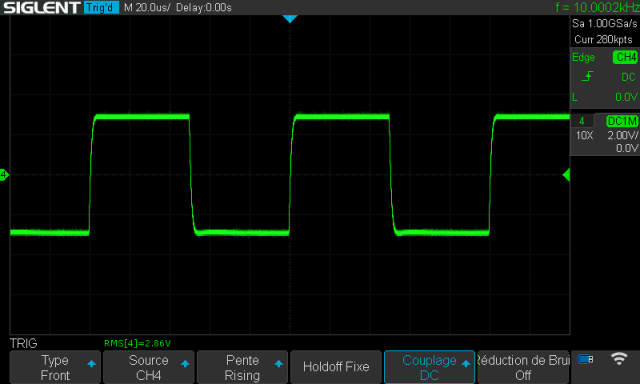

Harman Kardon Citation 19 : signal-carre-a-10khz
Harman Kardon Citation 19 : temps-de-montee-a-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms.

Et si vous faisiez réparer et/ou réviser votre Harman Kardon ? : L’atelier Audiovintage
