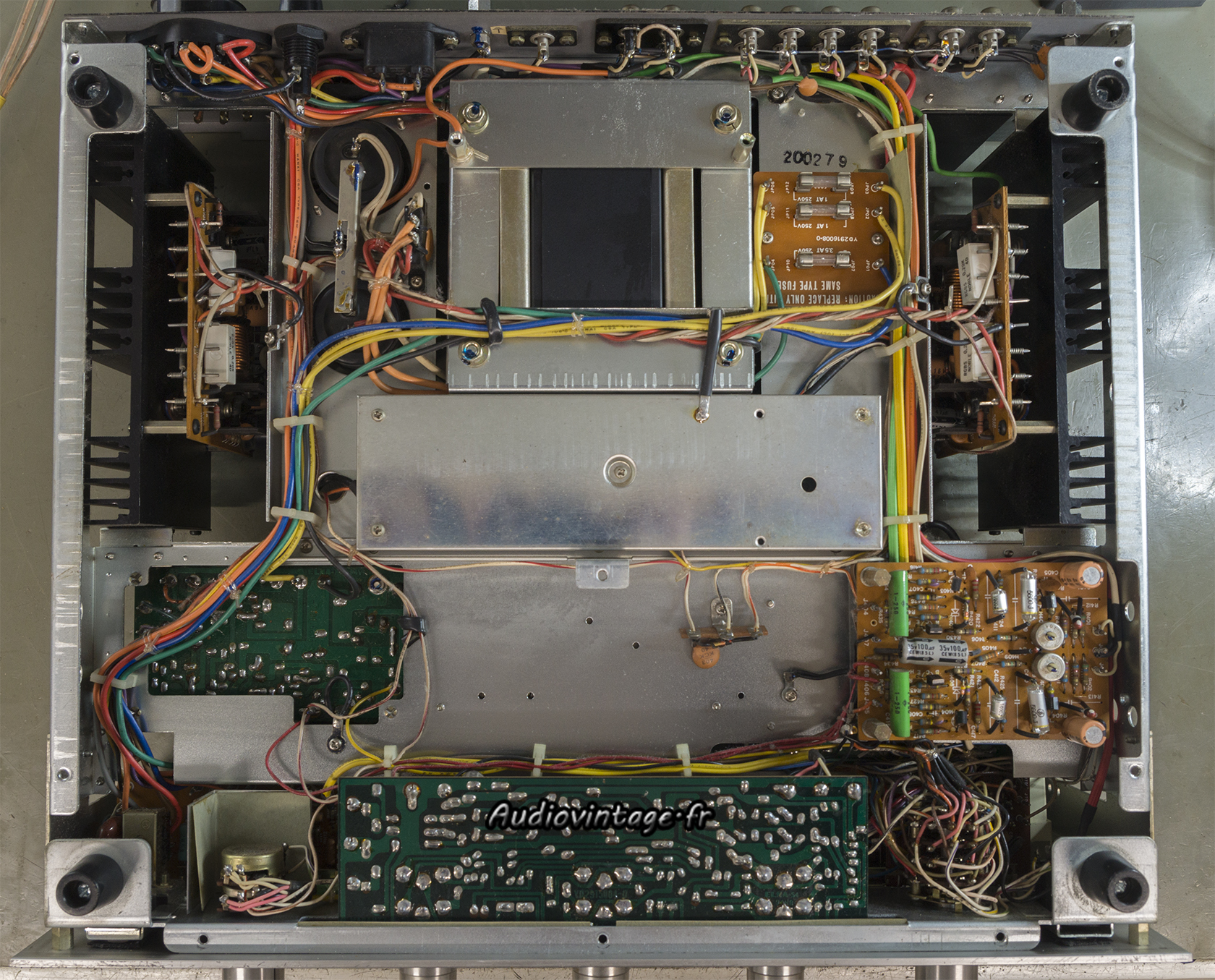

Accueil d’un receiver Marantz 2240 en souffrance pour une remise à niveau complète.

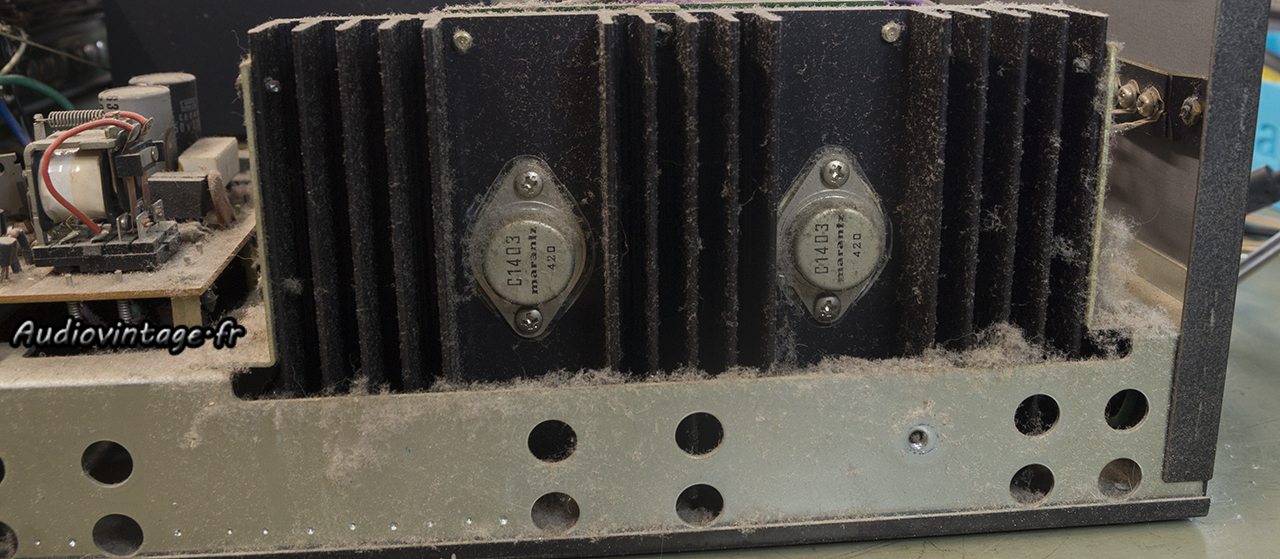

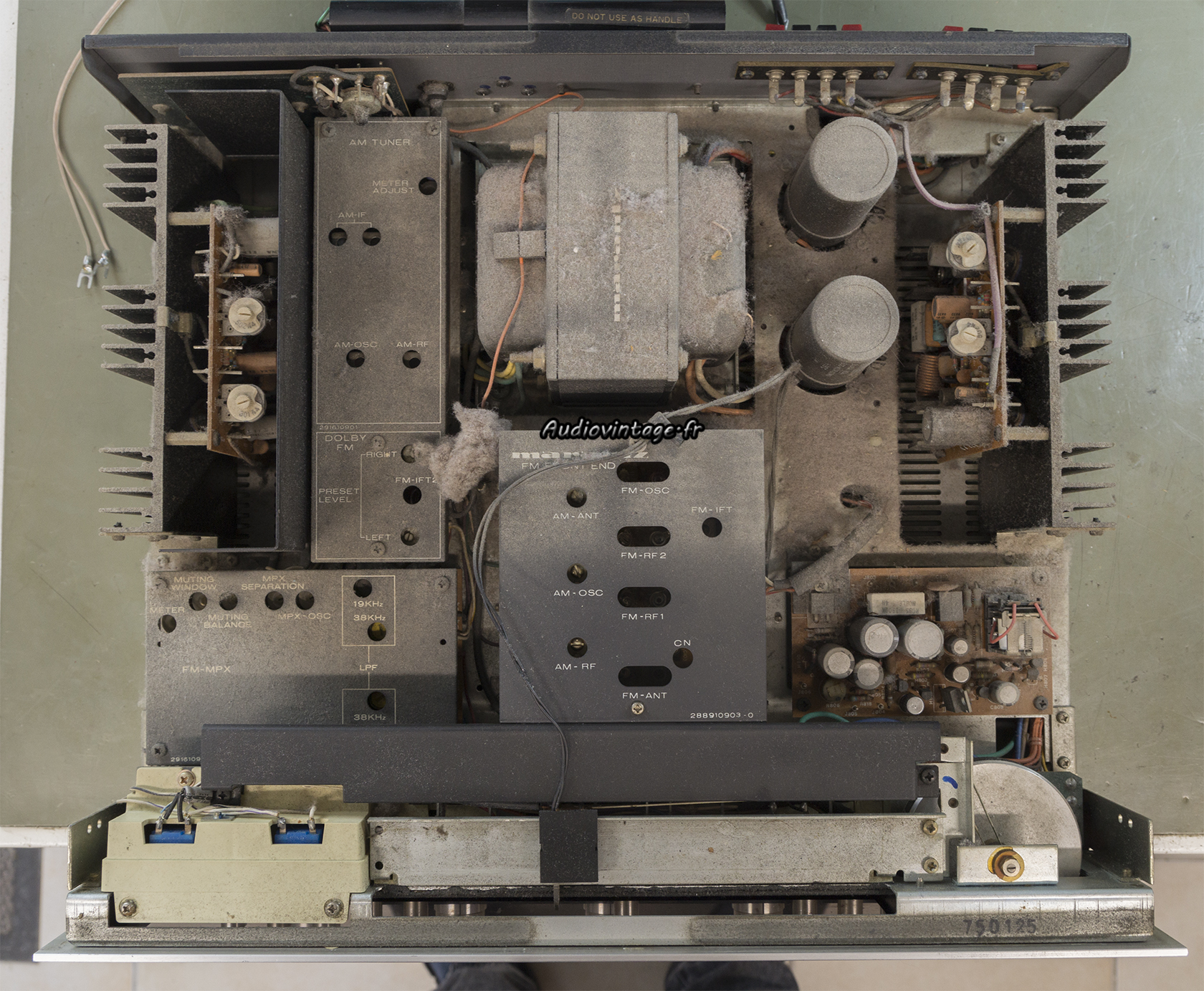

L’appareil est très poussiéreux et il n’a vraisemblablement pas eu une vie facile.
La molette du tuner tourne (difficilement) mais n’entraine plus la ficelle, en FM, la position de l’aiguille est totalement fantaisiste (2mhz d’écart au moins). L’éclairage est HS, et je découvrirais plus tard que les ampoules ont été remplacées façon « bricolage ».
Le capot du relais de protection a inexplicablement disparu. Les pieds sont absents, les deux prises jack « dubbing » en façade sont cassées.

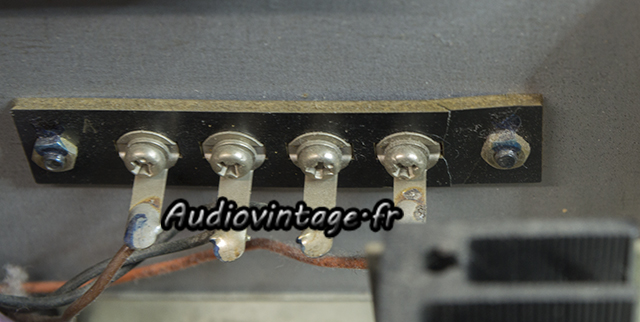

Et pour finir, la plaque qui supporte les borniers HP « A » est brisée.

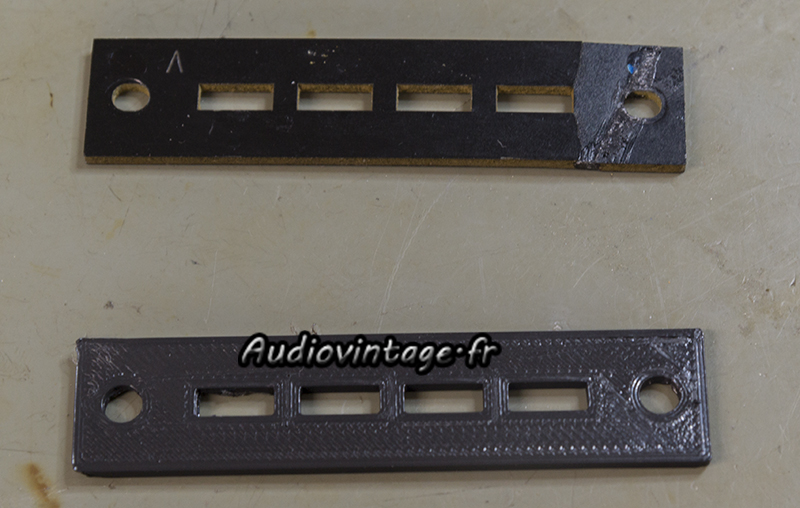

Je commence par recréer en impression 3D la plaque nécessaire au maintien des borniers HP. Sur ces séries de Marantz, remplacer les borniers existants par autre chose de plus moderne est compliqué, à moins de faire une découpe sur l’appareil en lui-même, ce que je me refuse à faire.

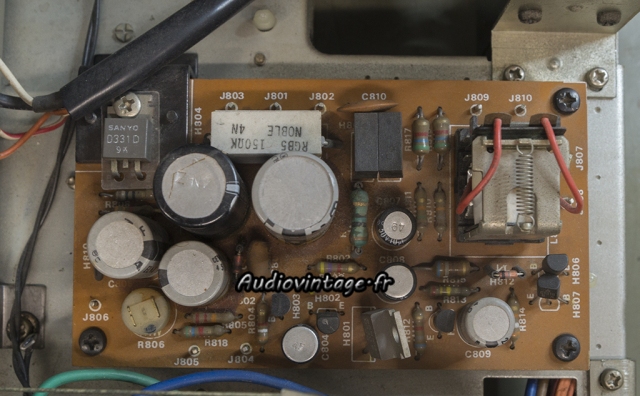

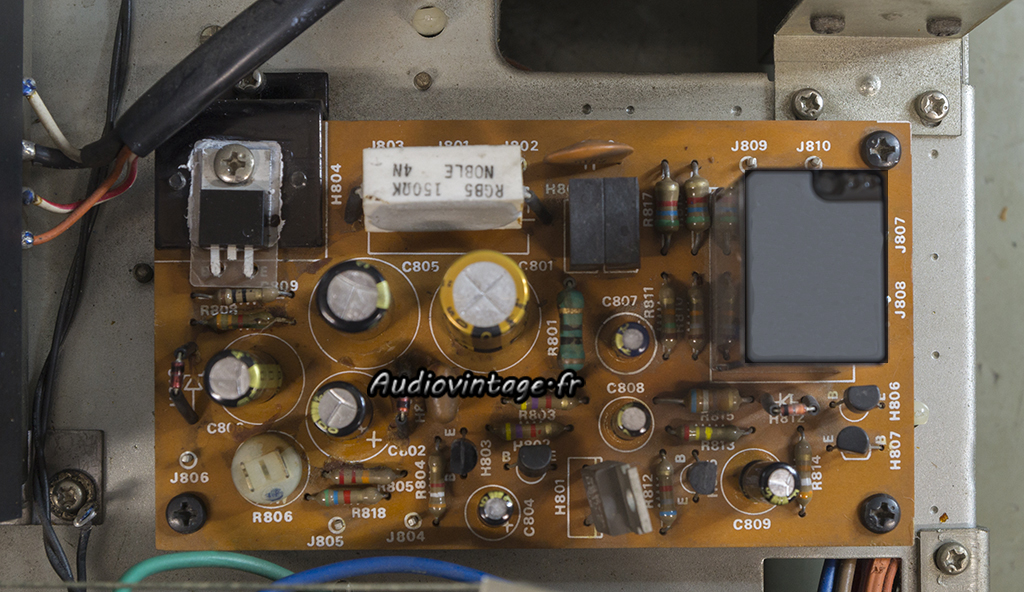

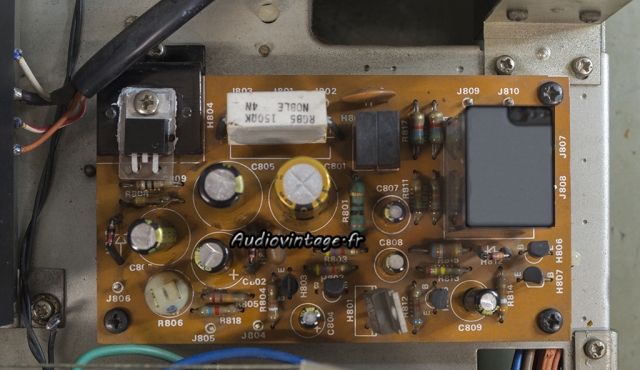

Le circuit d’alimentation et de protection.
Les condensateurs chimiques sont remplacés tout comme le transistor TO-220 et le relais de protection.

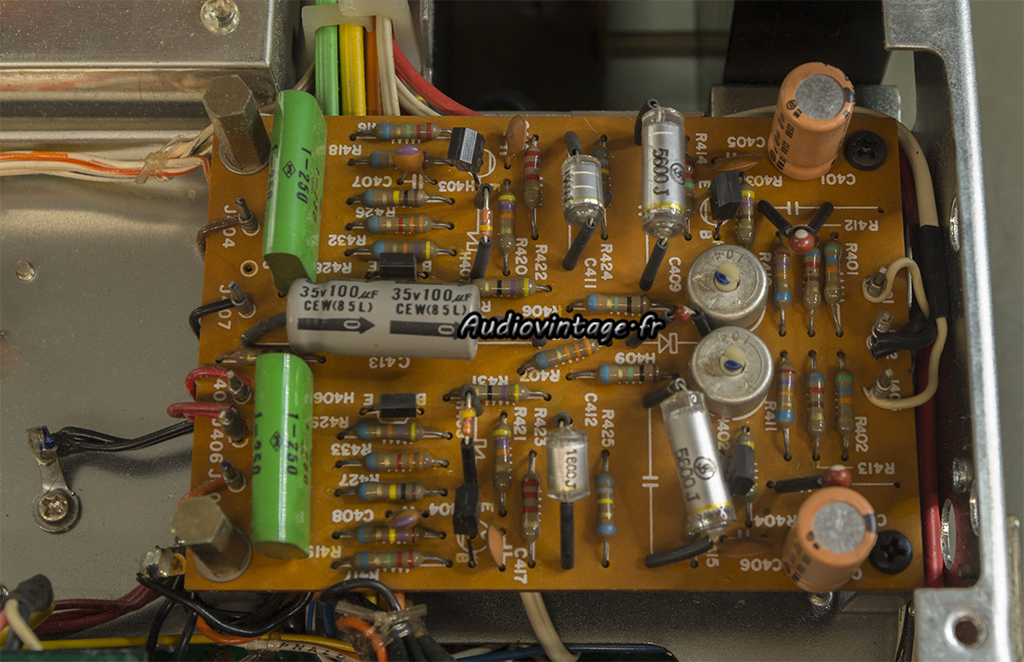

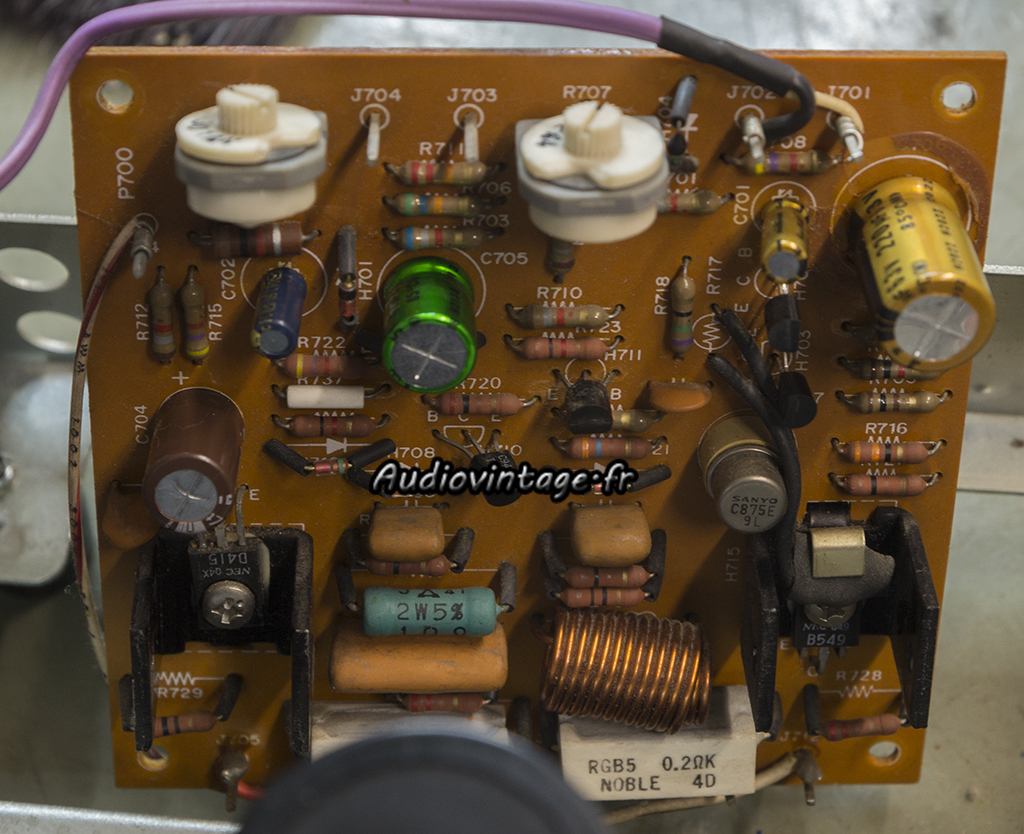

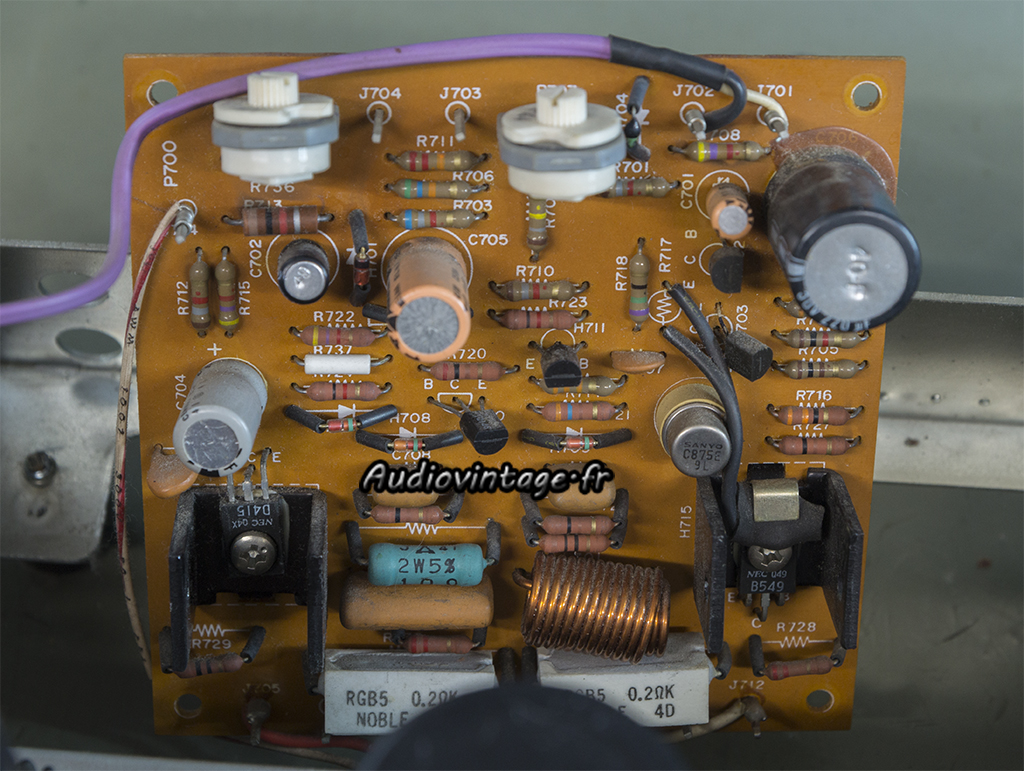

Voici un des deux circuits « driver ».

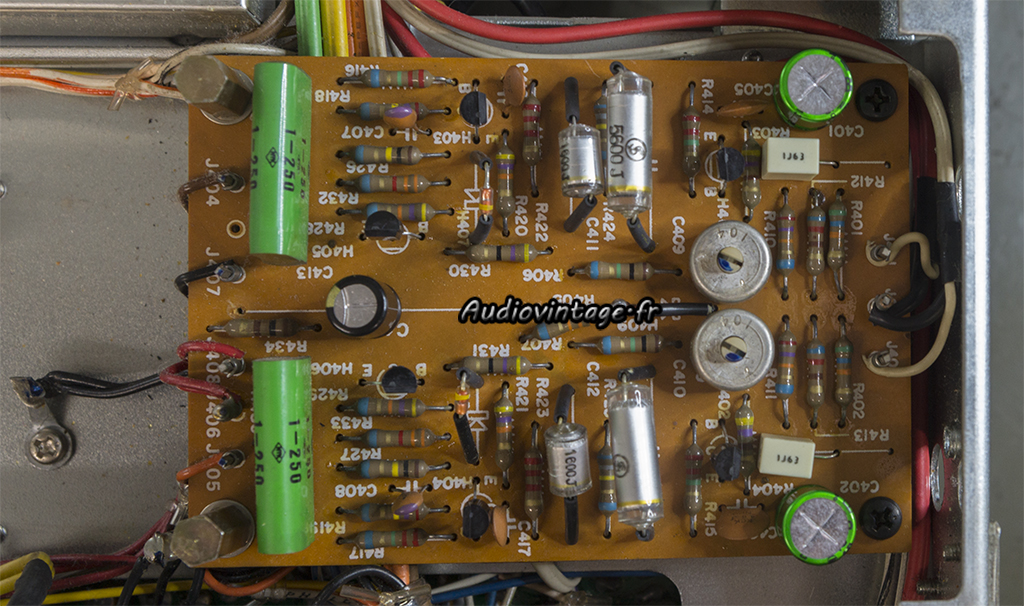

Condensateurs chimiques neufs tout comme les transistors de l’étage différentiel d’entrée.

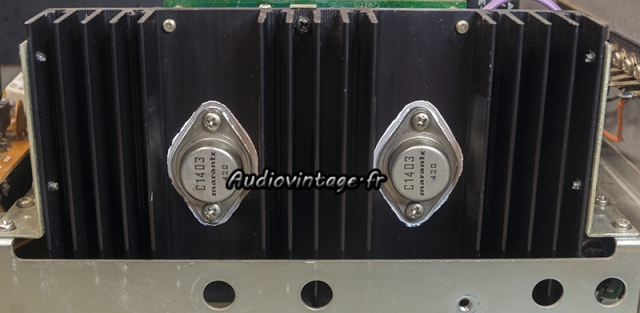

Les transistors de puissances sont démontés, nettoyés, testés puis remontés sur des micas neufs et de la graisse fraiche.
Le second canal reçoit le même traitement.

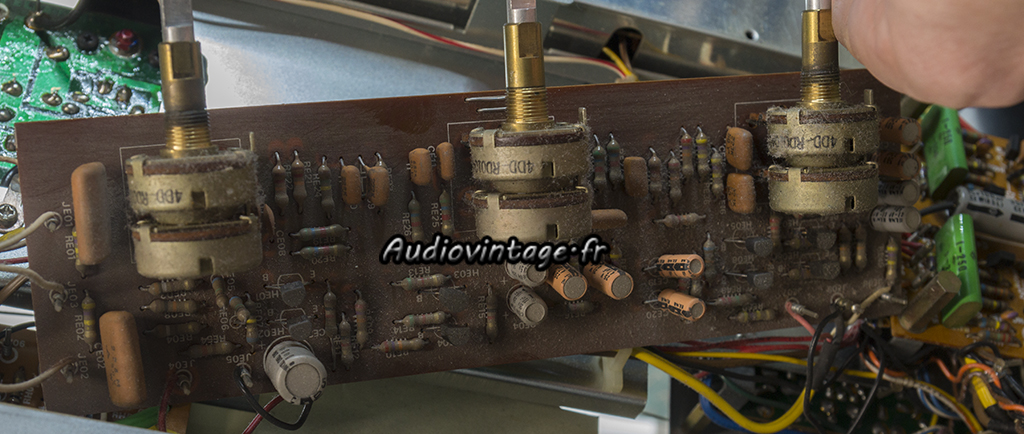

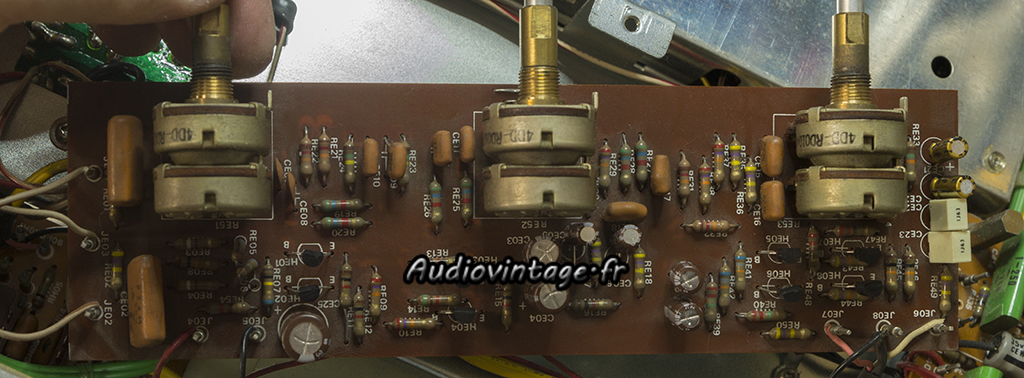

Le circuit de tonalité.
Tous les condensateurs chimiques et transistors sont remplacés.
L’étage phono.
Même punition.

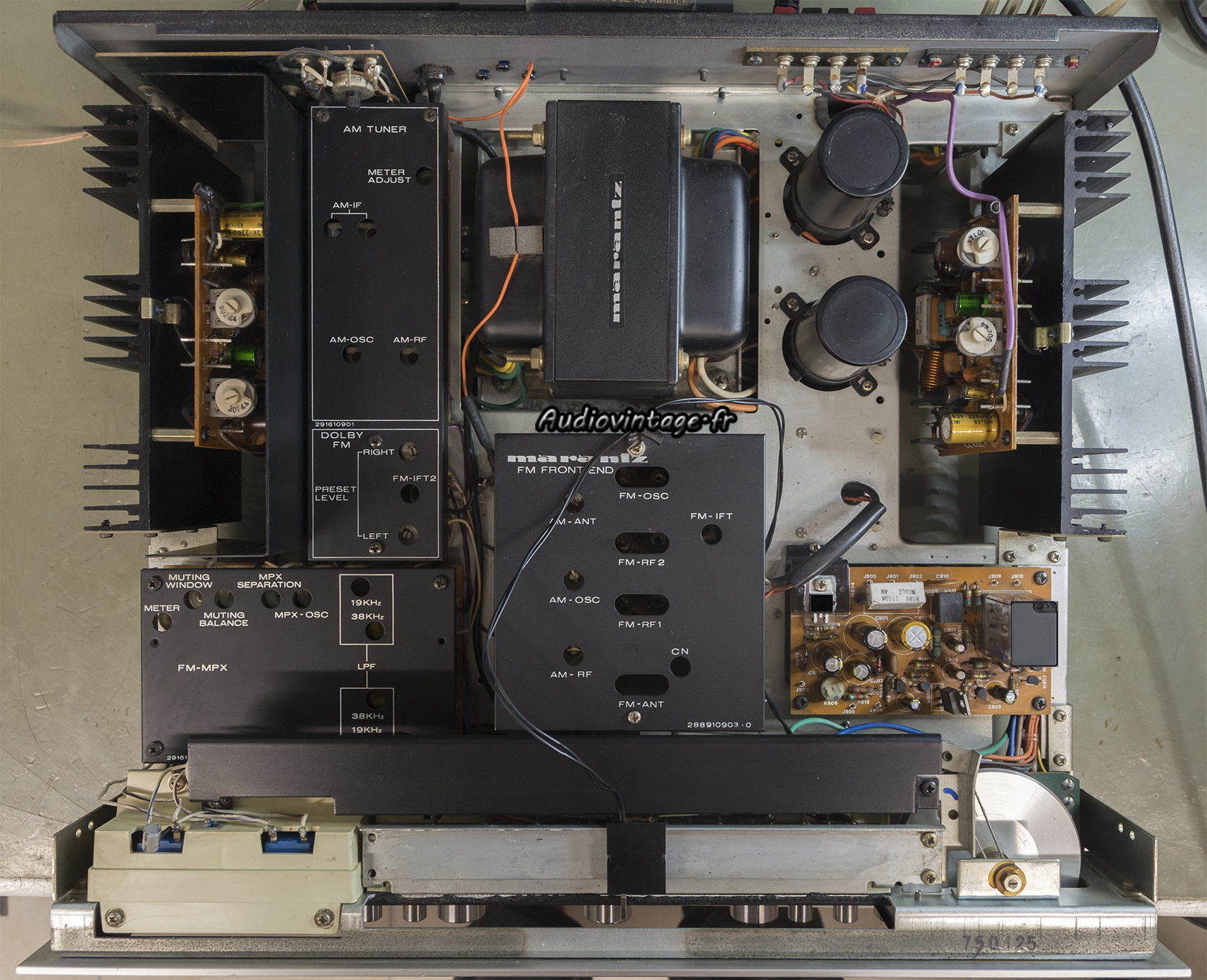

L’éclairage est revu, tout comme le système d’entrainement de la ficelle, ce n’est pas parfait (ficelle détendue) mais le tuner est parfaitement utilisable, d’autant plus qu’il est désormais réaligné.

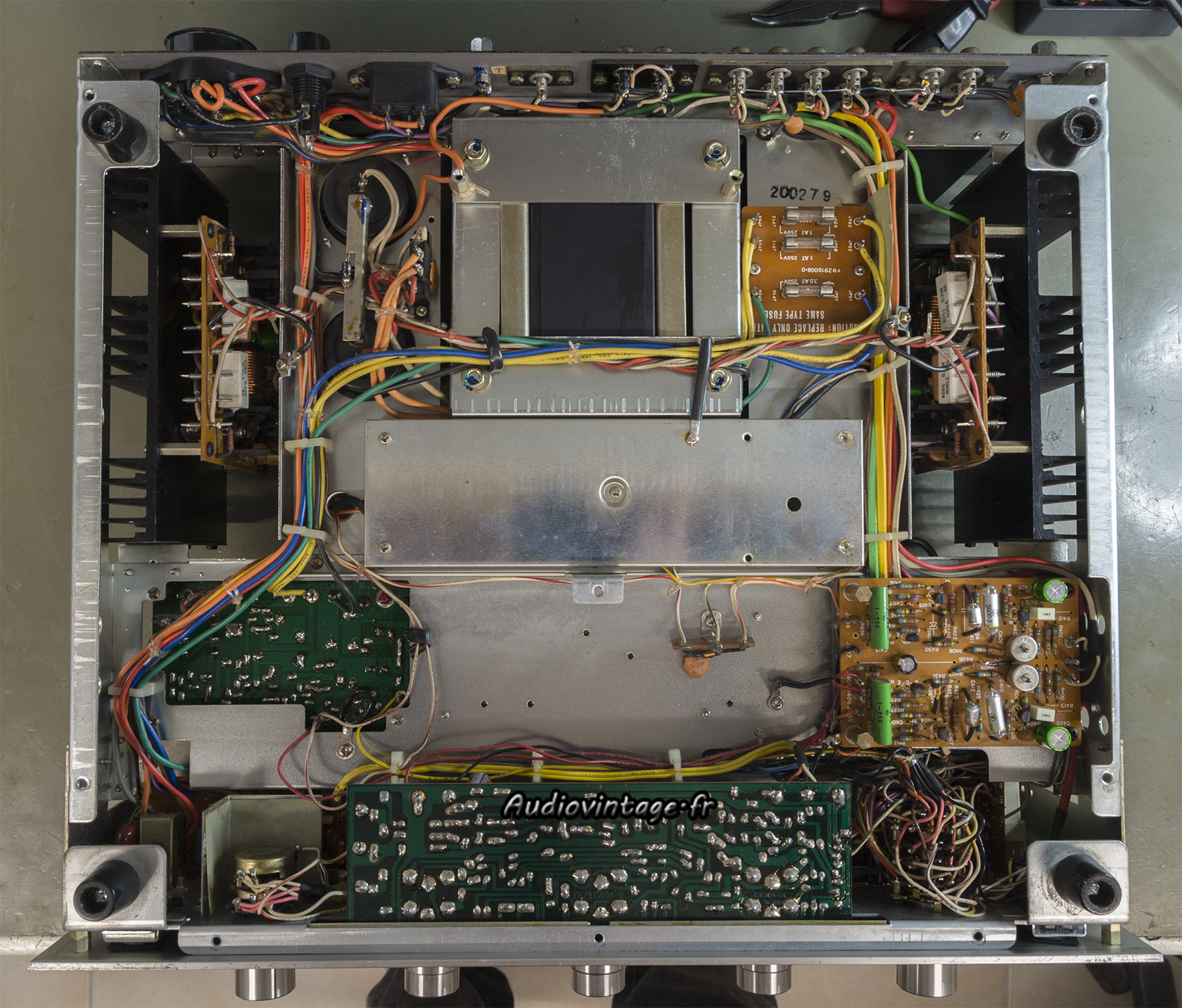

Tension d’alimentation, offsets et bias sont réglés, les commandes nettoyées.

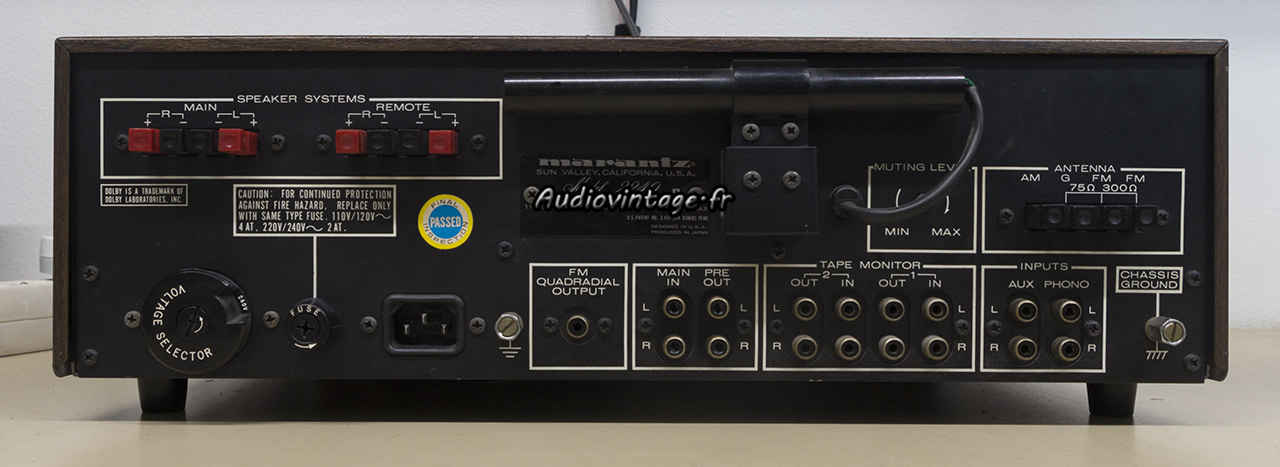

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à 2x40w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

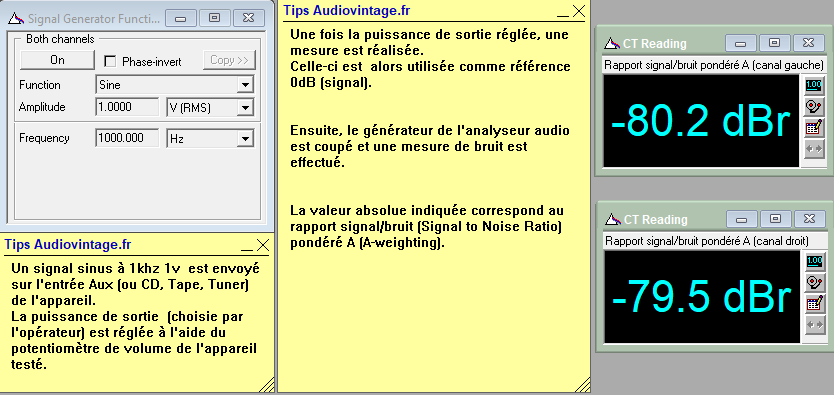

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x40w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono.

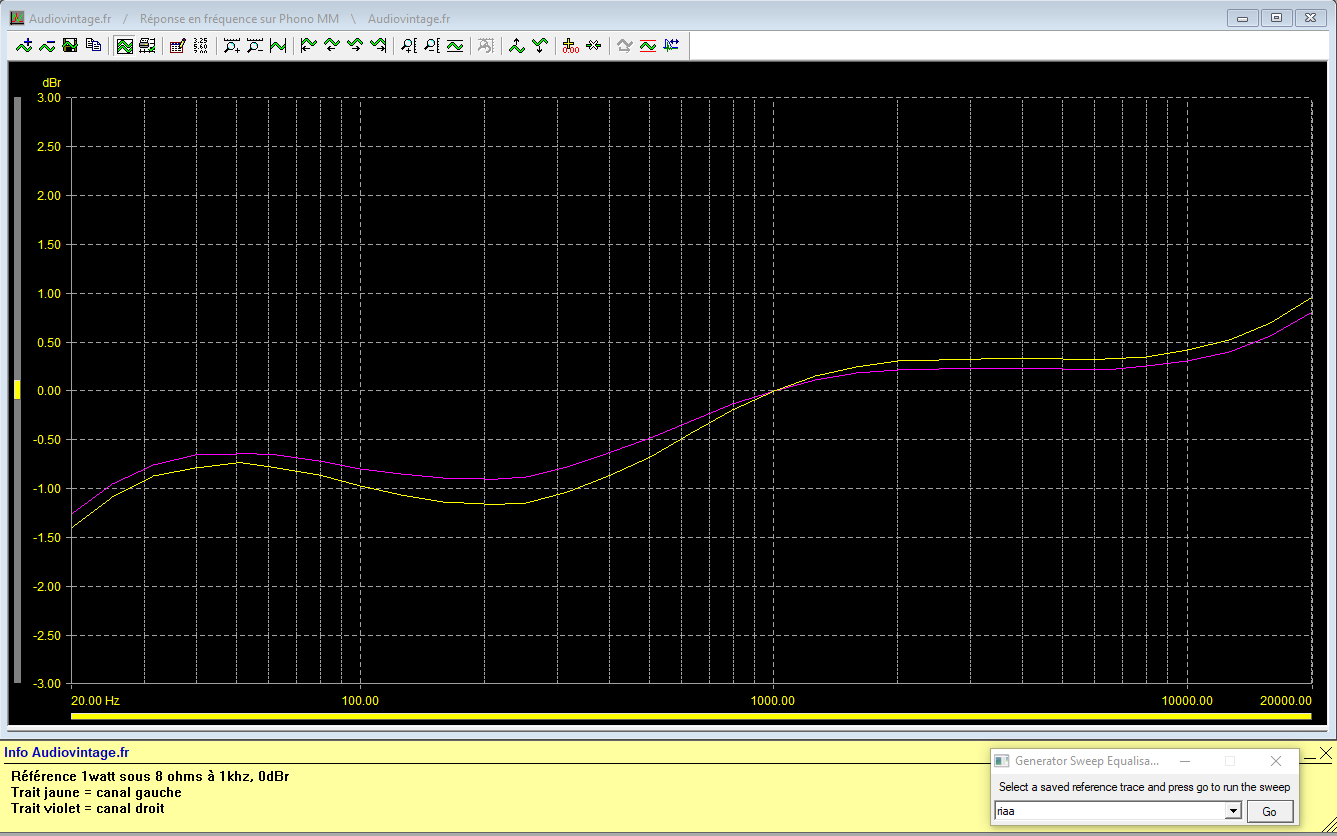

réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

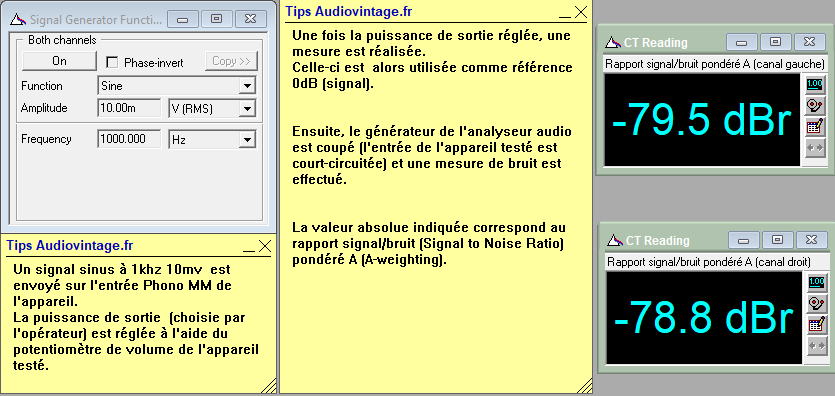

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

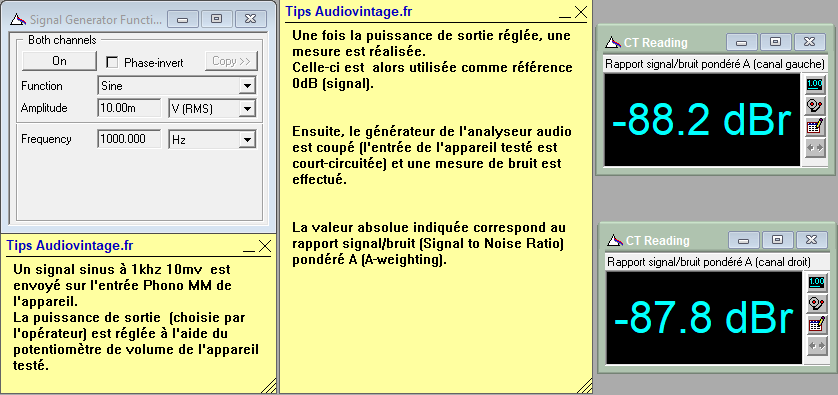

Rapport signal bruit à 2x40w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
