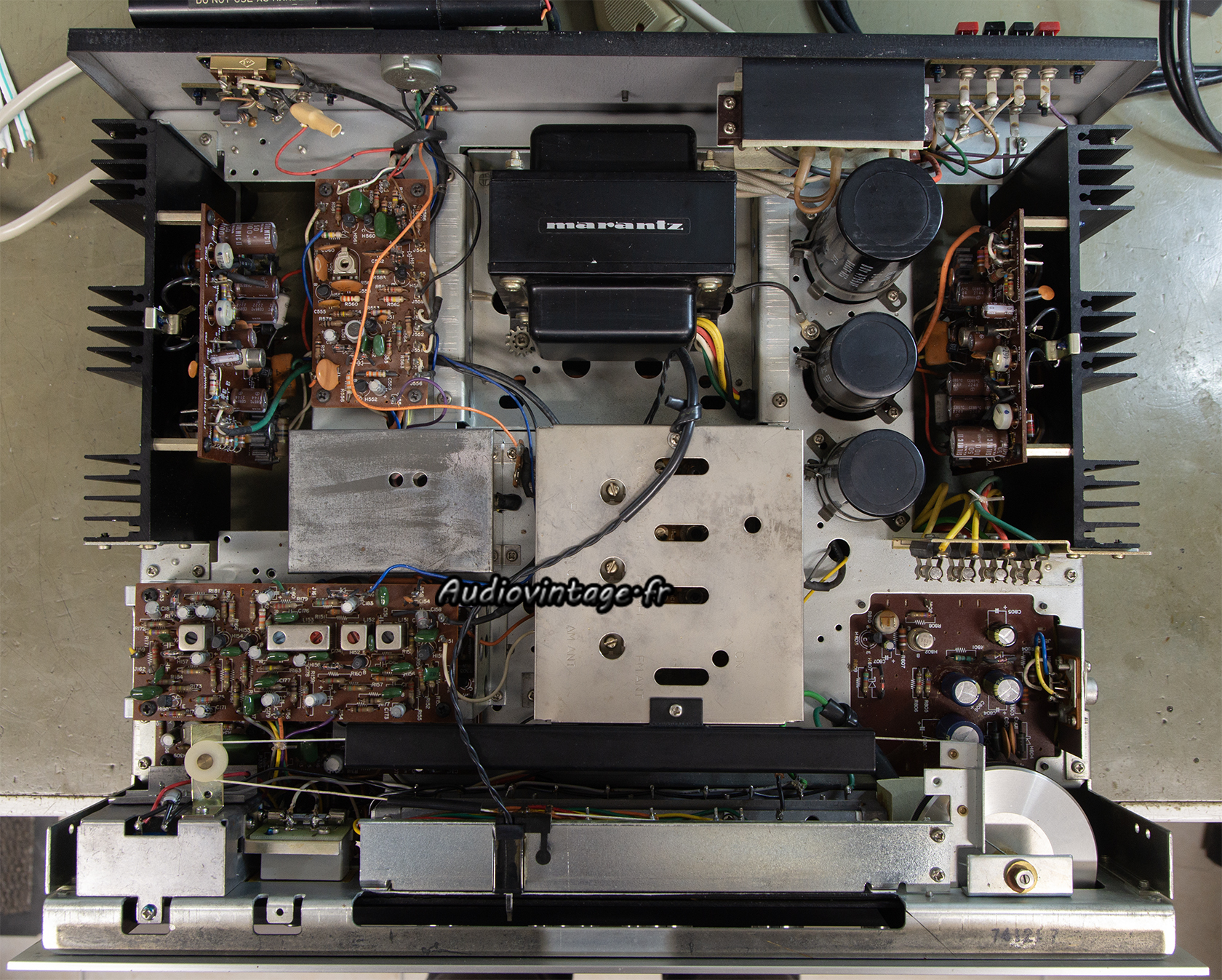

Remise en état d’un bel ampli-tuner Marantz 2230 bien malade.

En effet, son alimentation est en défaut ce qui occasionne un bruit important sur la section préampli.
Le Receiver va recevoir une sérieuse révision.
A noter que la section tuner FM « fonctionne moyennement avec une difficulté manifeste à prendre du « gain ». Des recherches poussées permettront d’arranger un peu les choses sans régler totalement le souci.

L’intervention a consisté à remplacer tous les condensateurs chimiques présents sur le circuit d’alimentation régulée, des circuits drivers, phono et tonalité.
Un bon paquet de transistors prennent aussi une retraite bien méritée. Les Transistors de puissance ont reçu de la graisse fraiche et sont remontés sur des micas d’isolation neufs. Comme indiqué plus haut, j’ai également passé du temps sur la section tuner, principalement sur le circuit « FM detector » caché sous un blindage.
Les commandes sont nettoyées, les réglages habituels effectués.
L’éclairage, revu précédemment par le propriétaire n’est pas touché.

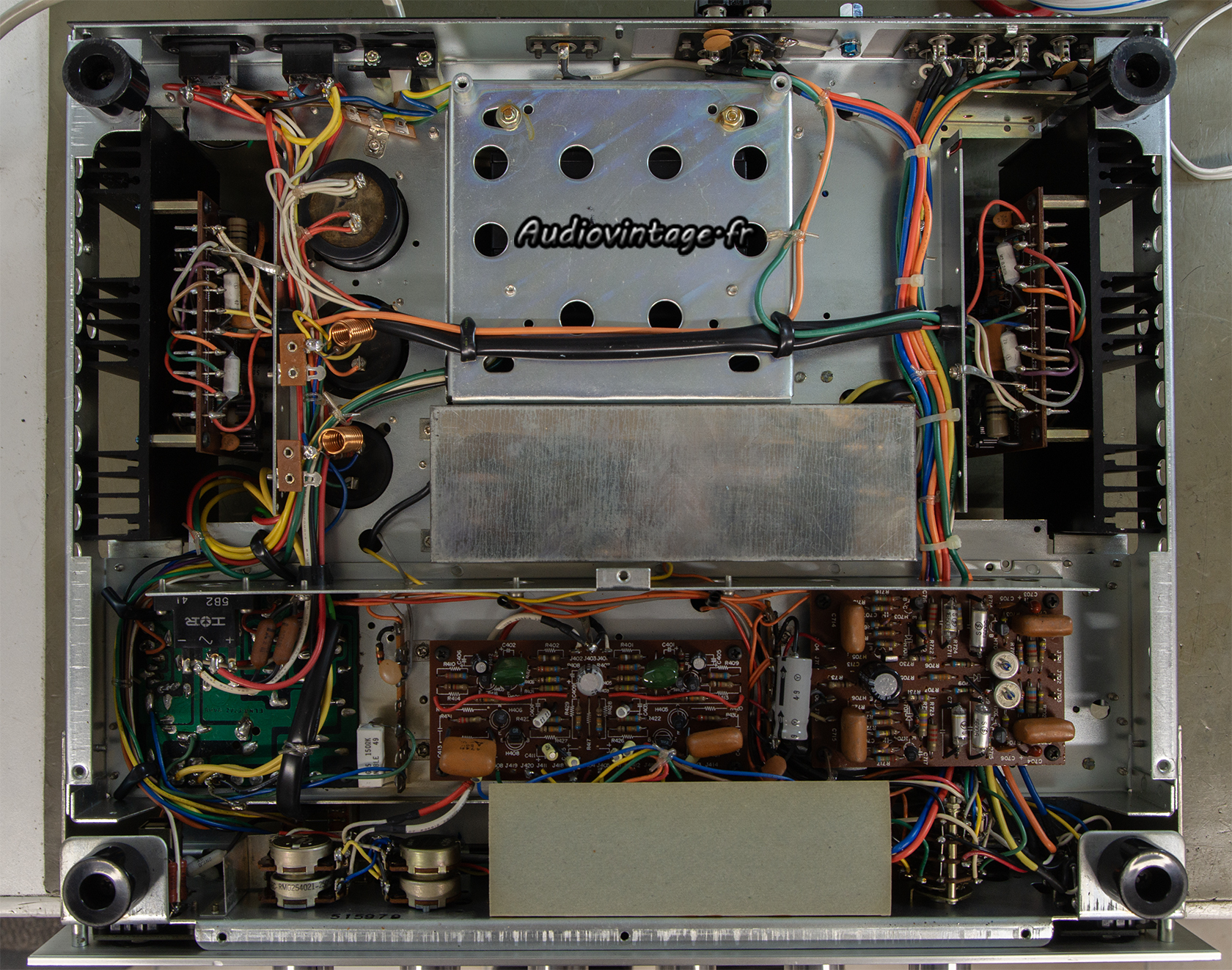

Terminé.

Connectique.

Les mesures sur entrée Aux :

Distorsion à 2x1w sous 8 ohms, entrée aux.

Distorsion à 2x30w sous 8 ohms, entrée aux.

Souvent un peu plus que prévu avec ces Marantz : distorsion à 2x40w sous 8 ohms, entrée aux.

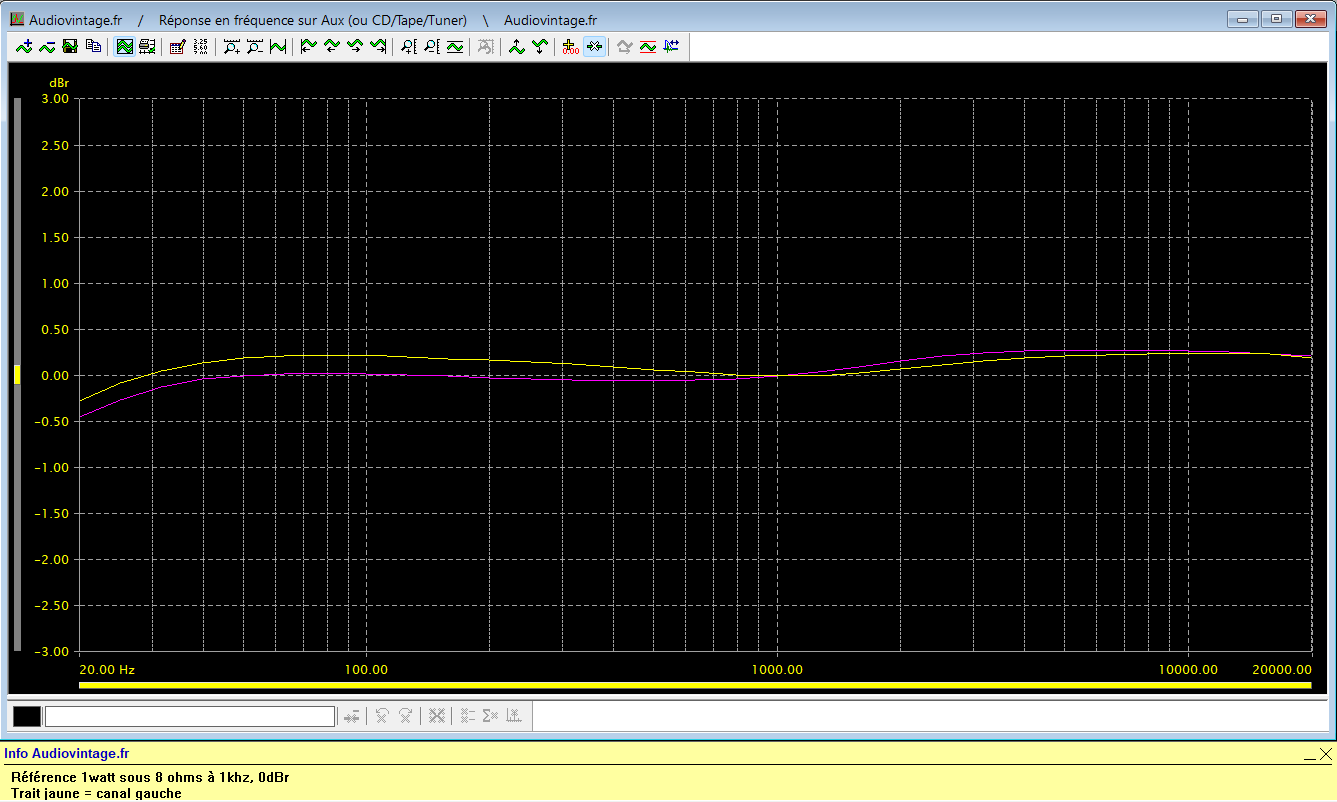

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.

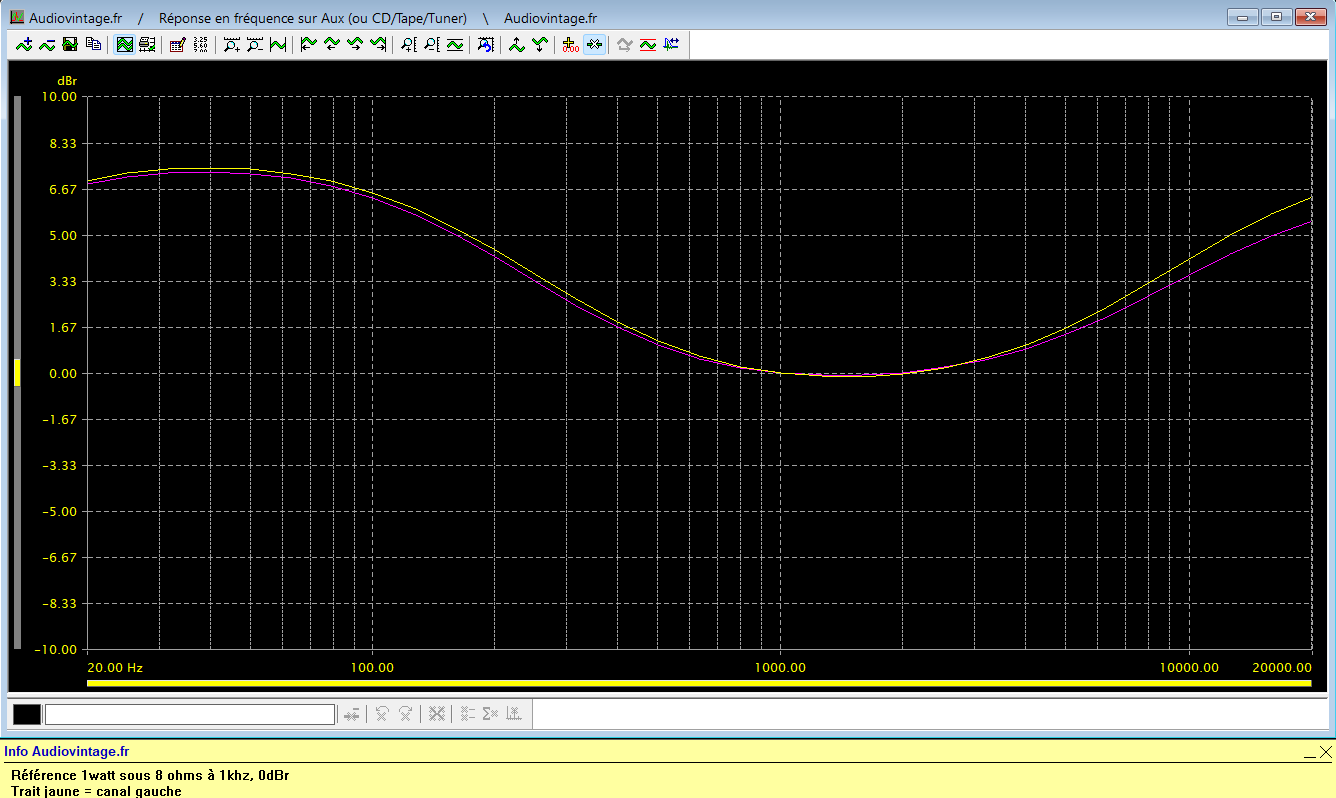

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

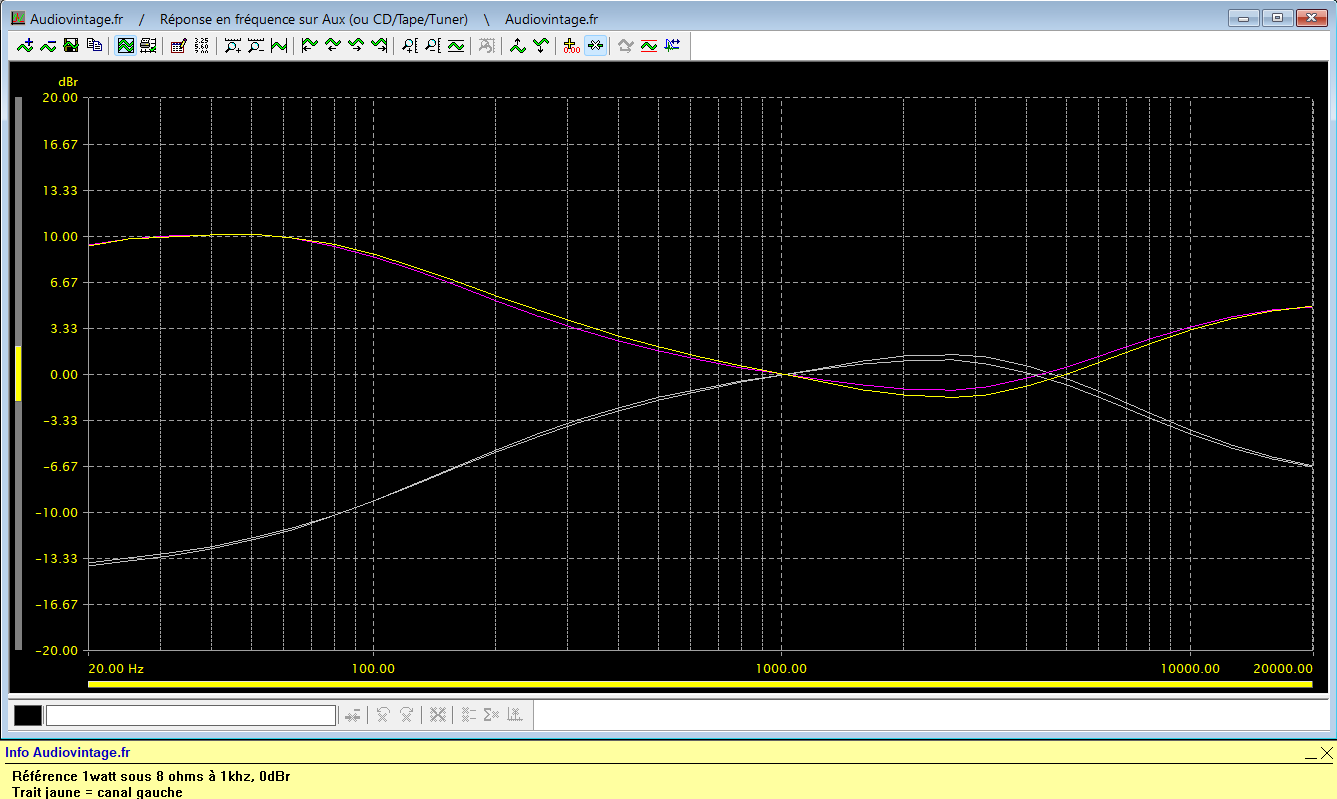

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.

Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.

Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.

Les mesures sur entrée phono :

Distorsion à 2x1w sous 8 ohms, entrée phono.

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.

Les mesures à l’oscilloscope :

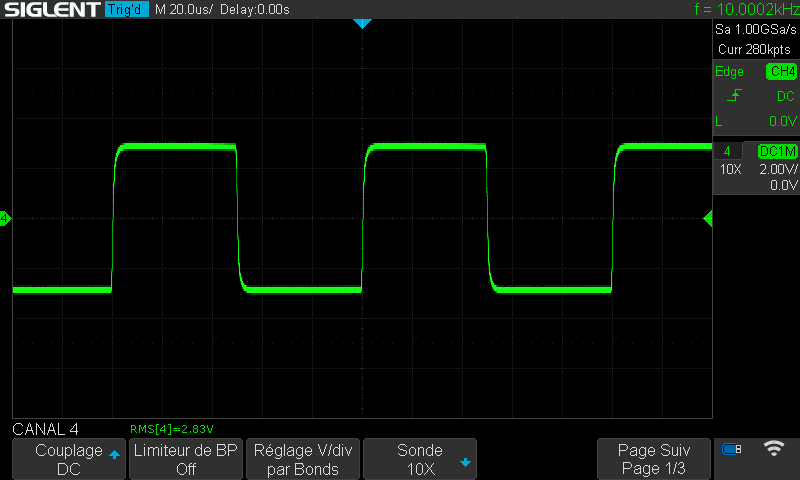

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
