Généralement associé au bloc de puissance M-5890, voici le préamplificateur Onkyo P-3890 (identique au P-388).

Ces machines que je connais bien, souffrent de problèmes récurrents : condensateurs chimiques très fatigués, certains condensateurs polystyrènes qui « fondent » car trop proches de sources de chaleur et soudures en mauvais état.
Une fois que l’on sait cela et qu’on est prêt passer quelques heures pour y remédier, on a quasi l’assurance de retrouver ensuite un appareil en parfait état de fonctionnement.

Dans l’exemplaire présenté ici, une intervention passée à eu lieu avec le remplacement de certains condensateurs polystyrènes (hélas les valeurs originales n’ont pas été respectées). Ce qui revient à dire que rien n’a été fait pour le fiabiliser et éviter les bruits suspects constatés par le propriétaire.

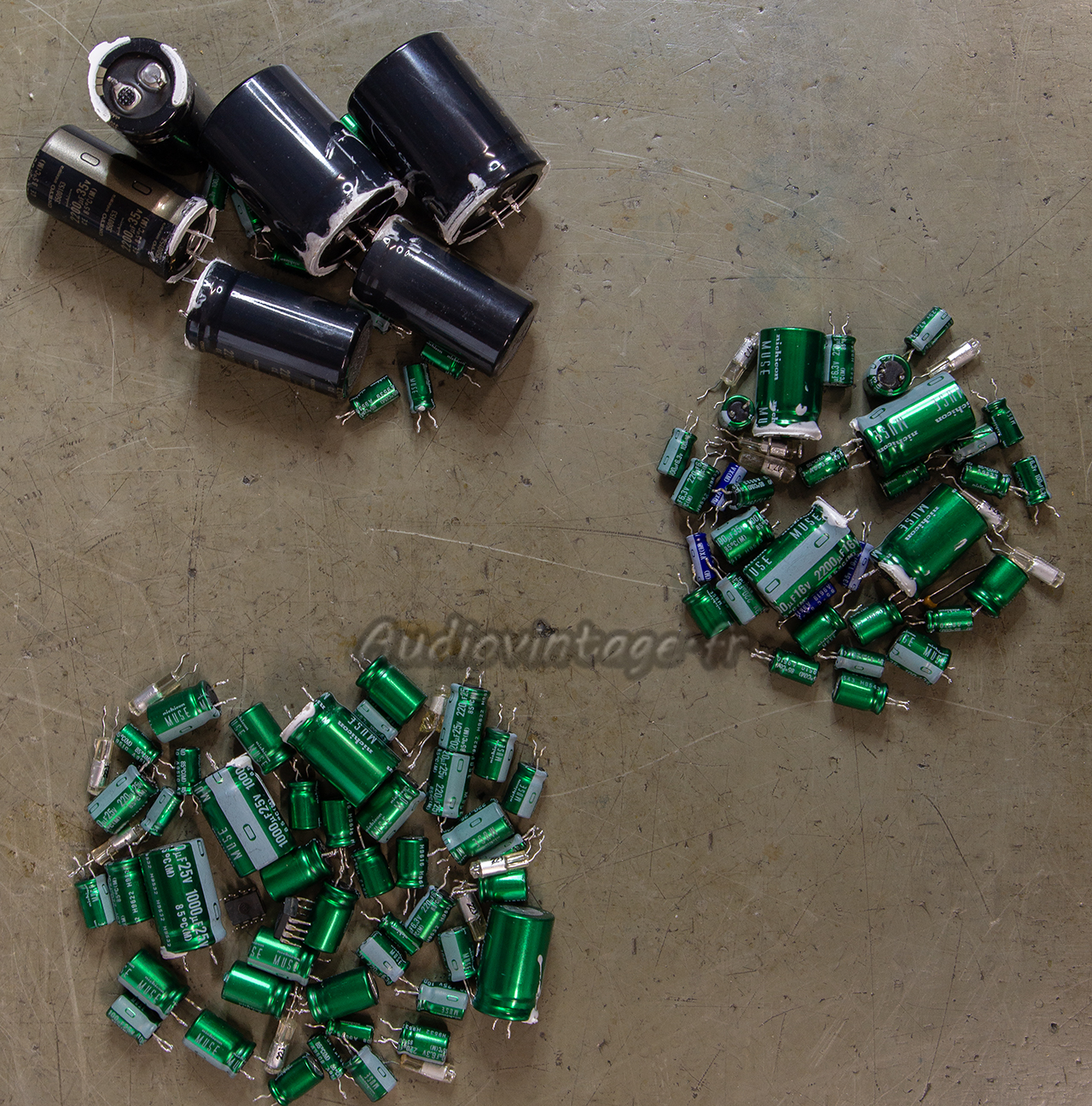

Voici donc tous les composants retirés de ce préamplificateur Onkyo.

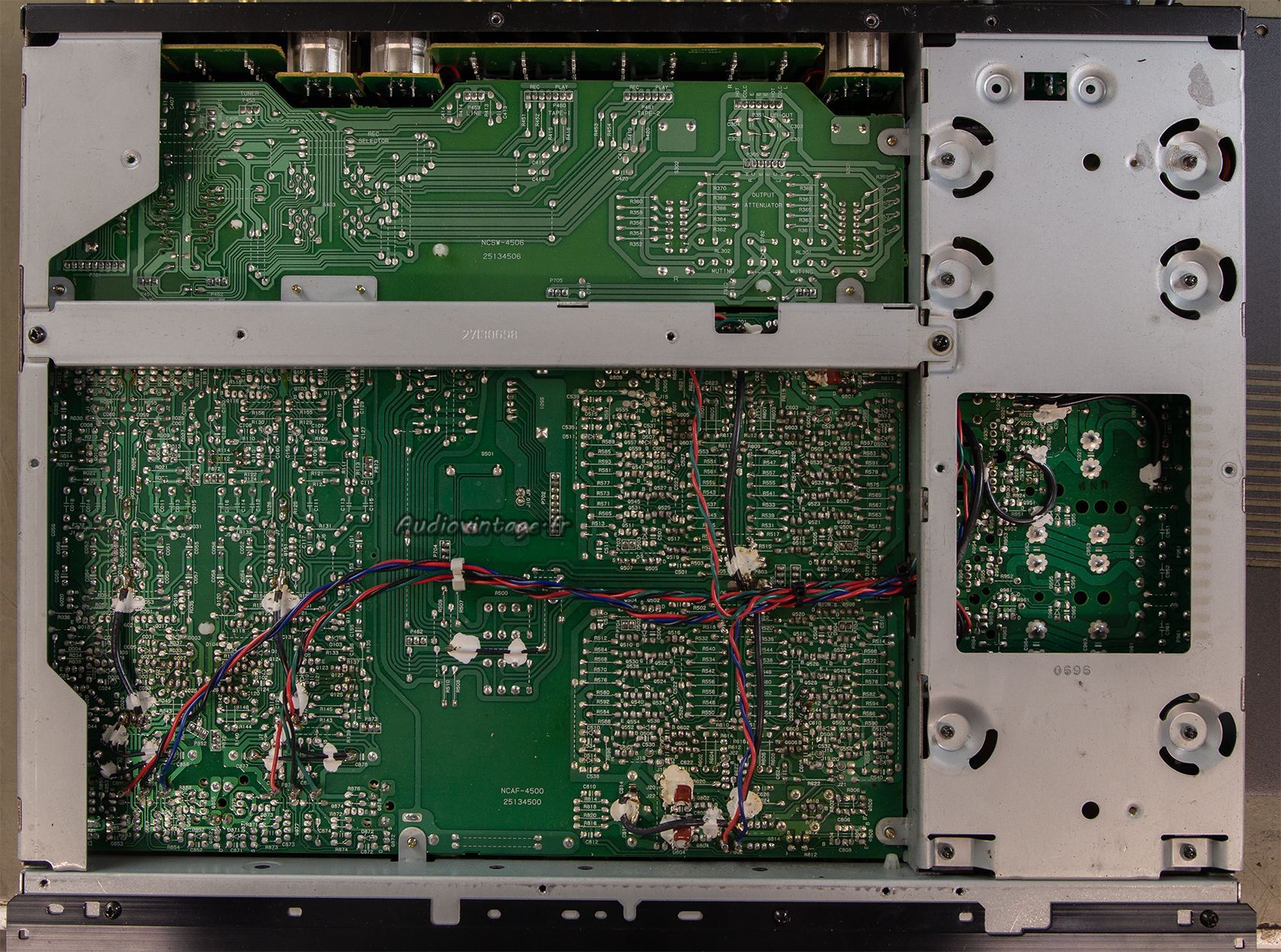

Et le voici révisé avec tous les nouveaux composants en place.
Le temps à passer pour vérifier toutes les soudures est gargantuesque (et obligatoire), la profusion de ces « petites » soudures demande une concentration de chaque instant pour ne pas en rater une en mauvais état et ne pas faire de court-circuit ce qui pourrait se traduire par une panne beaucoup plus compliquée à résoudre ensuite.
Bref, ce n’est pas un appareil aussi facile qu’il parait, même en connaissant les soucis récurrents…

Connectique.

Les mesures :

Les mesures ne sont… que des mesures.
Elles ne permettent donc pas (sauf cas flagrant) de dire si un appareil est bon ou mauvais.
Ces mesures sont réalisées pour vérifier que l’intervention réalisée est correcte et que je ne suis pas passé à côté d’un souci en devenir, pas encore audible mais notable lors de l’usage d’un banc de mesure audio professionnel.
Les différents paramètres à prendre en compte peuvent amener à une mauvaise interprétation des résultats. Ne choisissez donc pas votre prochain achat en fonction de mesures mais en fonction de votre oreille 😊

Les mesures sur entrée CD :

Distorsion à 1v en sortie, entrée CD.

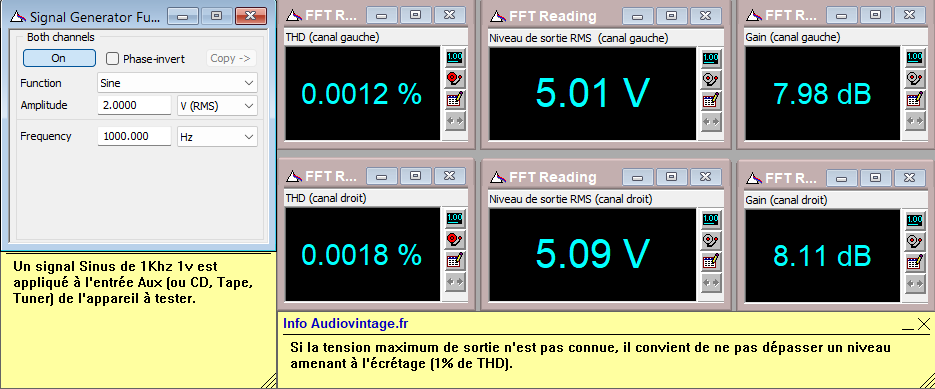

Distorsion à 5v en sortie, entrée CD.

Réponse en fréquence à 1v en sortie, entrée CD.

Rapport signal bruit à 1v en sortie, entrée CD.

Rapport signal bruit à 5v en sortie, entrée CD.

Les mesures sur entrée phono MM:

Distorsion à 1v en sortie, entrée phono MM.

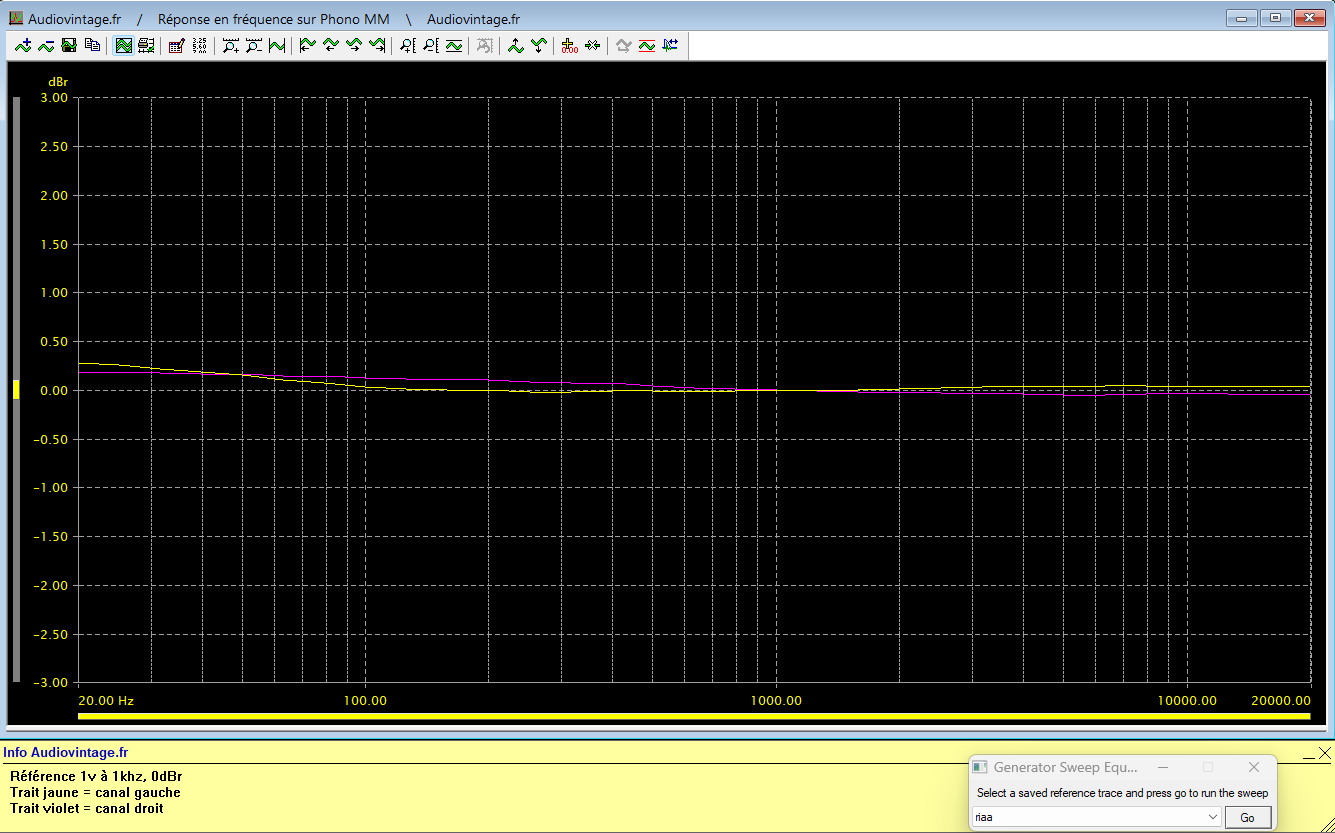

Réponse en fréquence à 1v en sortie, entrée phono MM.

Rapport signal bruit à 1v en sortie, entrée phono MM.

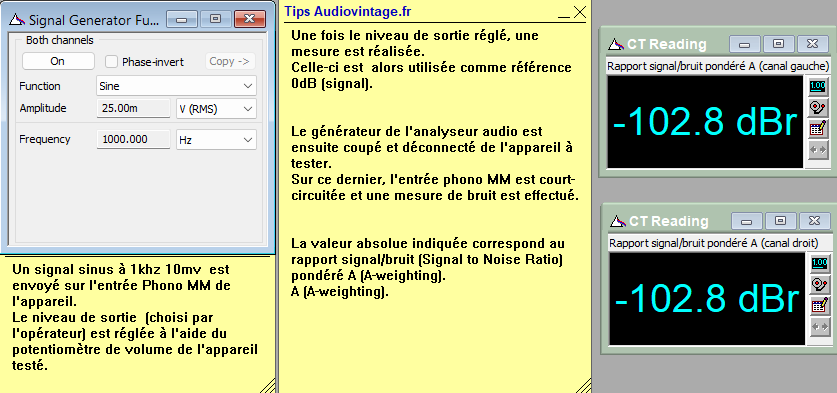

Rapport signal bruit à 5v en sortie, entrée phono MM.

Les mesures sur entrée phono MC:

Distorsion à 1v en sortie, entrée phono MC.

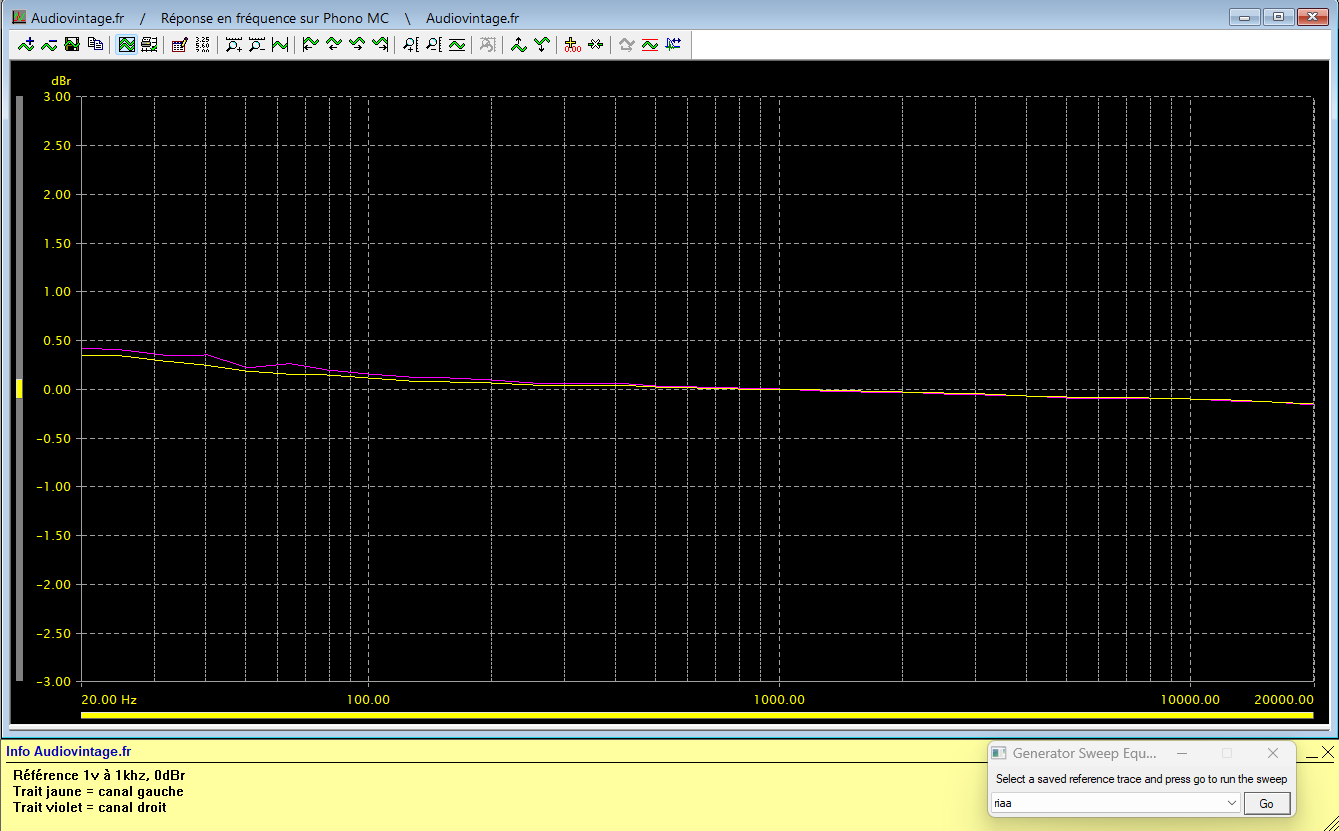

Réponse en fréquence à 1v en sortie, entrée phono MC.

Rapport signal bruit à 1v en sortie, entrée phono MC.

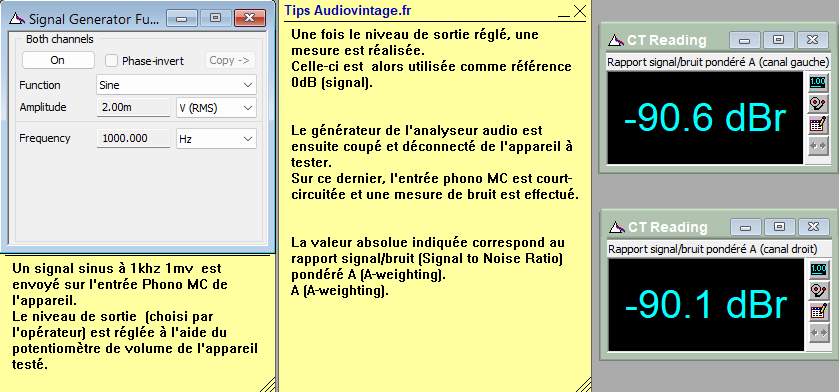

Rapport signal bruit à 5v en sortie, entrée phono MC.

Les mesures à l’oscilloscope :

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée CD, tone defeat.
