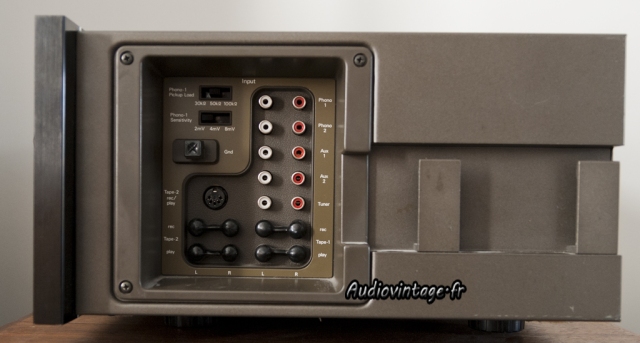

Le propriétaire de deux blocs de puissance BA-2000 m’a confié ce préampli de la même série pour une révision complète.

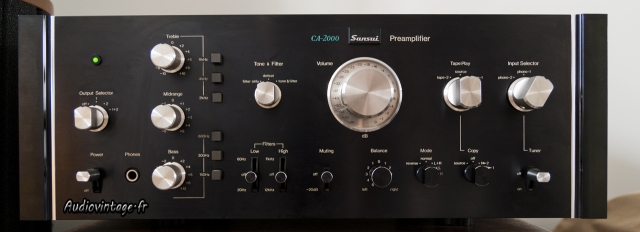

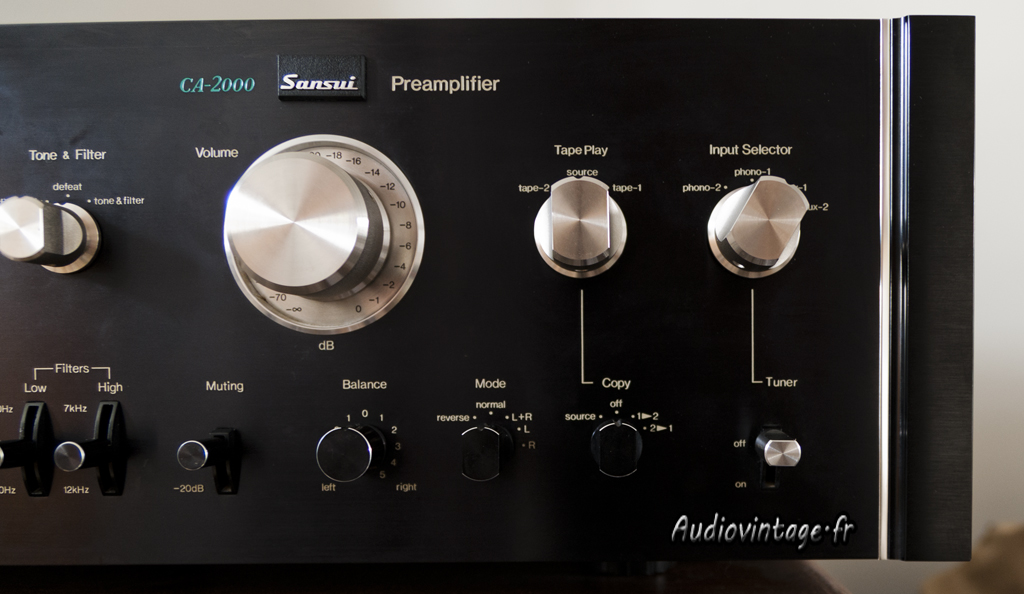

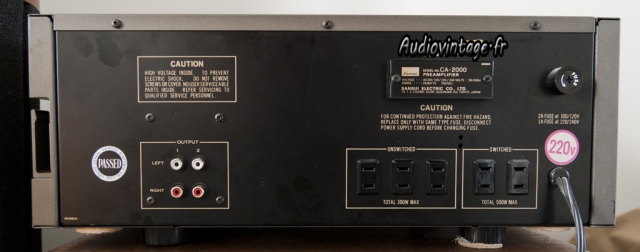

Sansui CA-2000

Sansui CA-2000

Sansui CA-2000
Etat quasi neuf, jamais dépanné ou révisé, il fonctionne correctement, je vais donc faire du préventif.

L’opération consiste comme bien souvent dans le remplacement des condensateurs chimiques usés, dans l’observation et si besoin la reprise de soudure, d’un bon nettoyage des commandes et du passage au banc de mesure de l’appareil après révision.

Sansui CA-2000

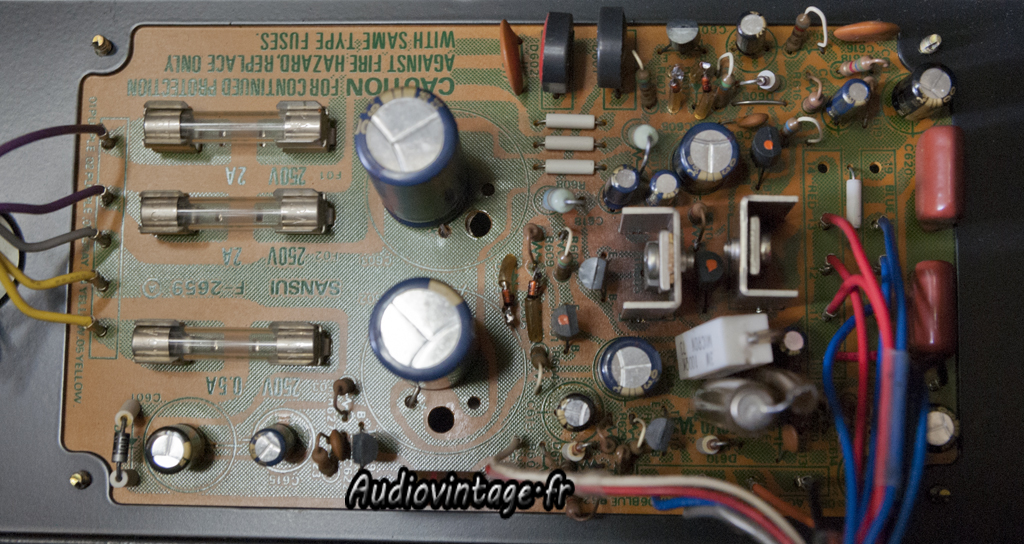

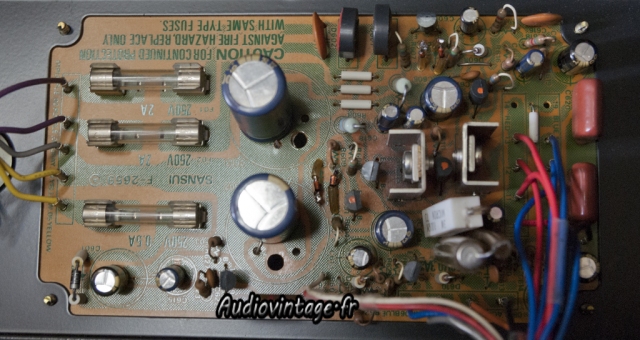

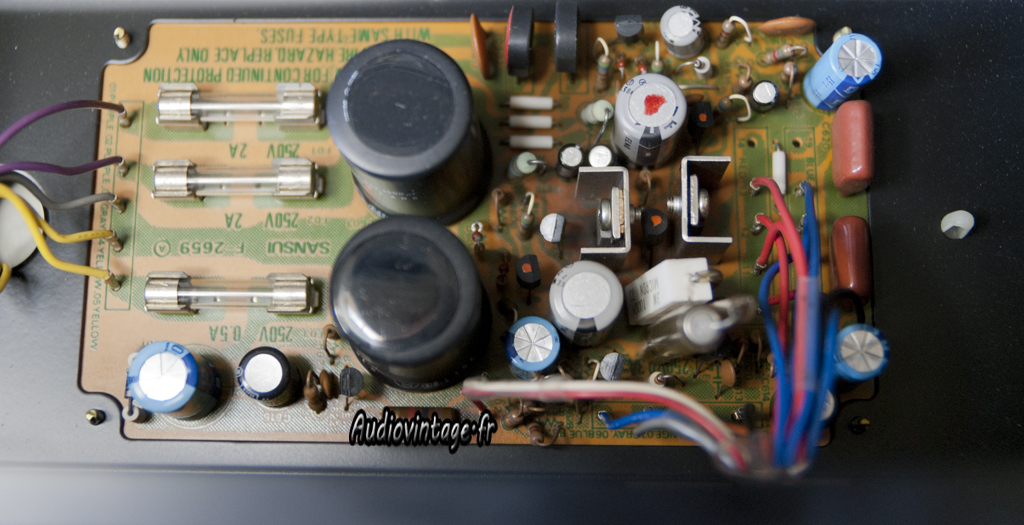

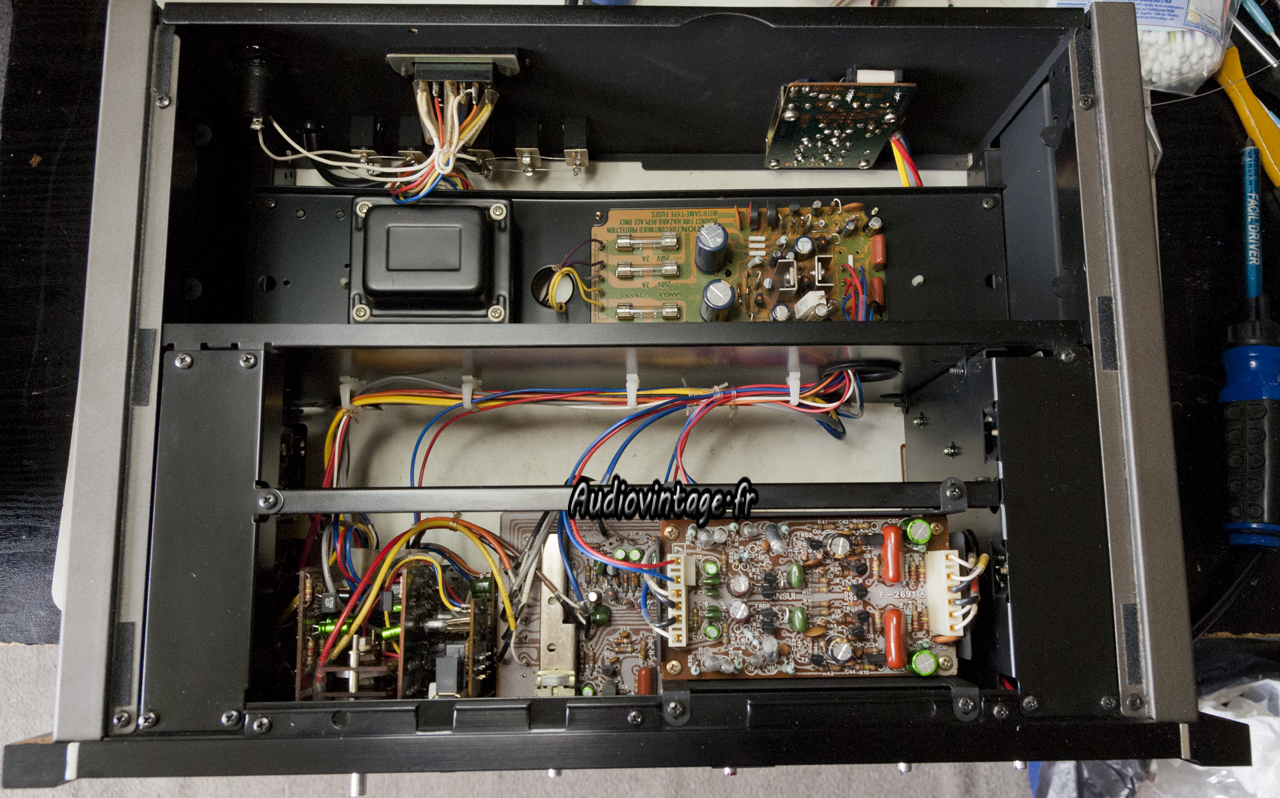

On commence par la carte alimentation. Accessibilité excellente sans rien démonter.

Sansui CA-2000

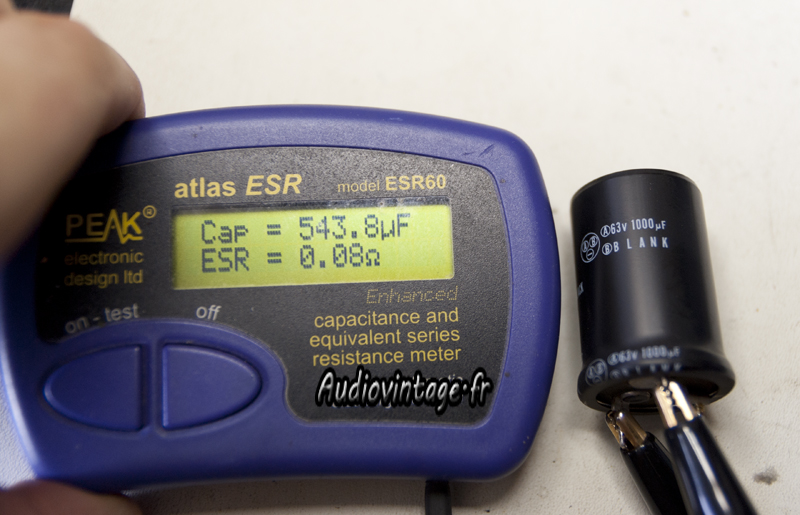

Les premières mesures de condensateurs ne sont pas formidable, à peine plus de 500uf pour 1000uf, c’est cuit de chez cuit.

Sansui CA-2000
Remplacement de la totalité des condensateurs chimiques ainsi que de quatre VD1212 pouvant poser problème à plus ou moins long terme.

Sansui CA-2000

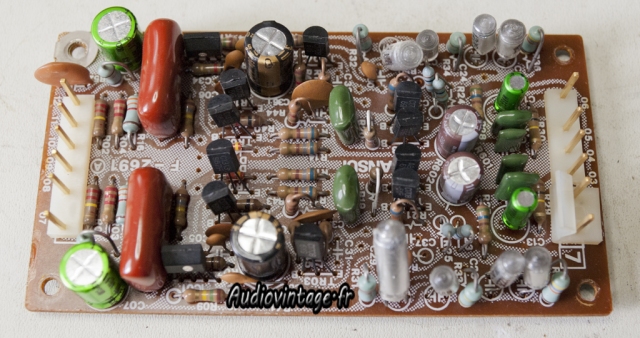

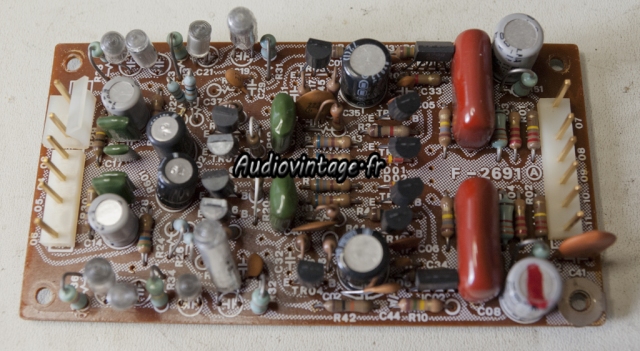

Passons à la carte phono, montée sur support et avec des connecteurs rapides.

Sansui CA-2000

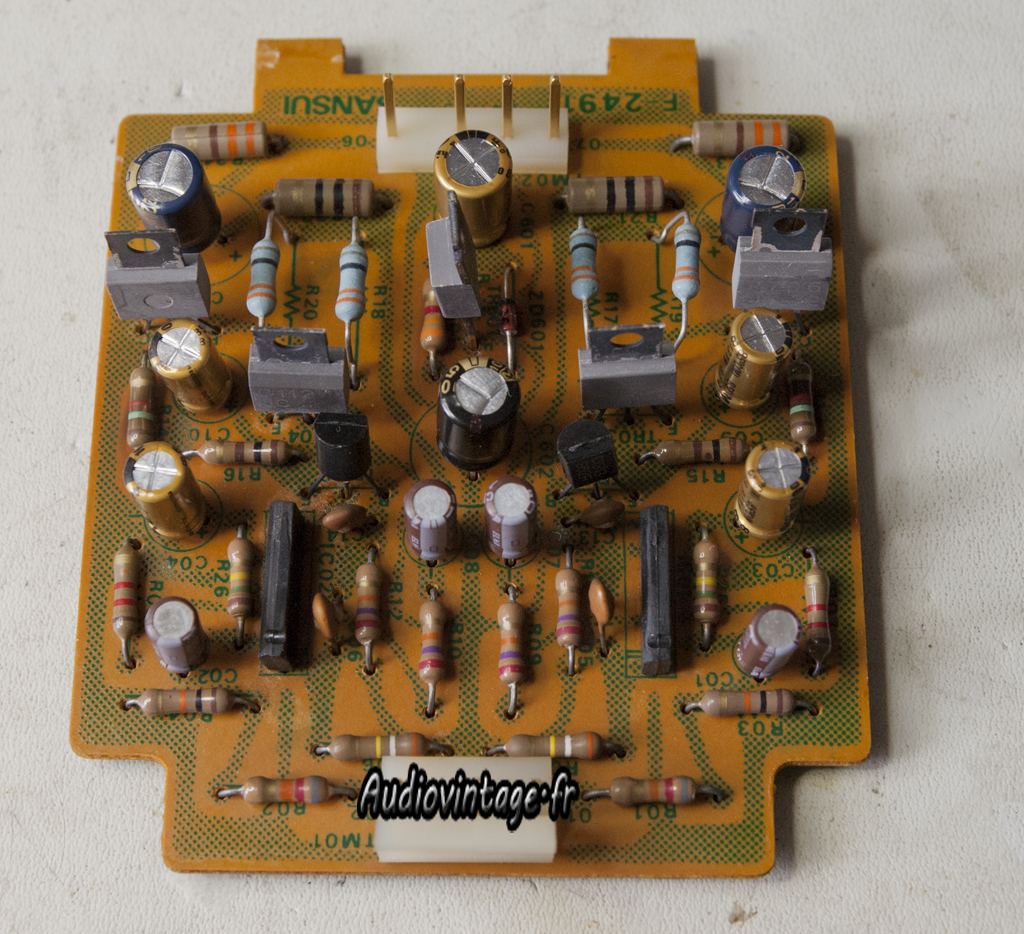

Ici aussi, remplacement de l’intégralité des condensateurs chimiques.

Sansui CA-2000

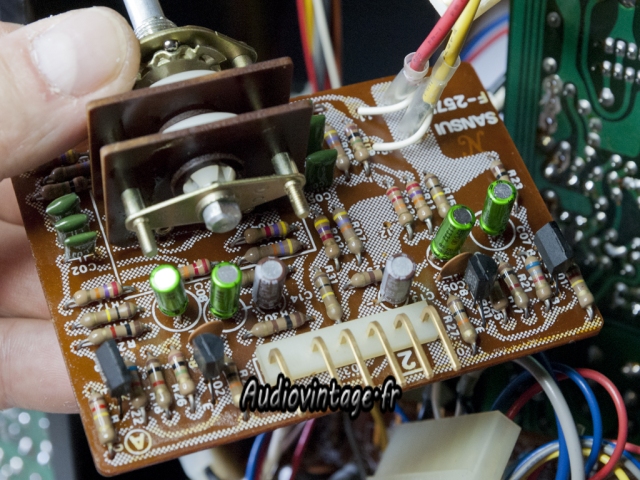

J’attaque ensuite la carte « filtres » qui supporte aussi les commandes de balance et de « mode ».
Ici aussi le démontage est aisé, cinq connecteurs, trois vis et voici la carte sortie.

Sansui CA-2000

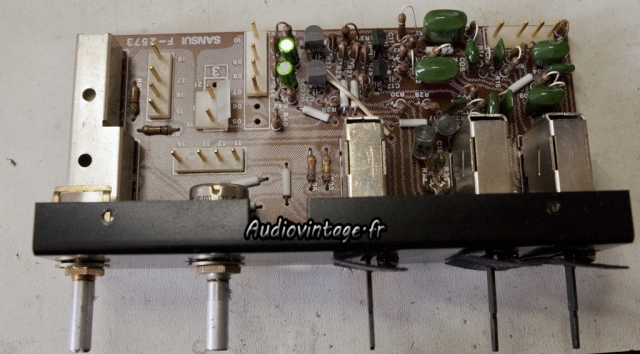

Carte révisée et commandes nettoyées.

Sansui CA-2000
L’espace libéré par la carte précédente permet de s’occuper de la suivante, la carte « volume ».
A noter le très beau potentiomètre de réglage de gain !

Sansui CA-2000
Carte refaite, désolé pour la photo de piètre qualité…

Sansui CA-2000

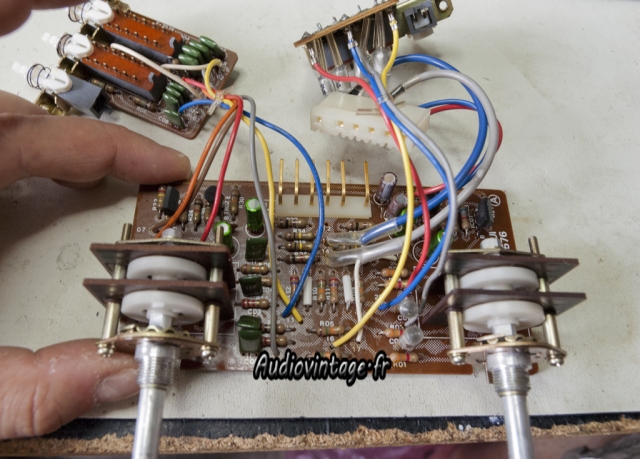

Ensuite ça se complique un peu pour accéder aux cartes « tone ».

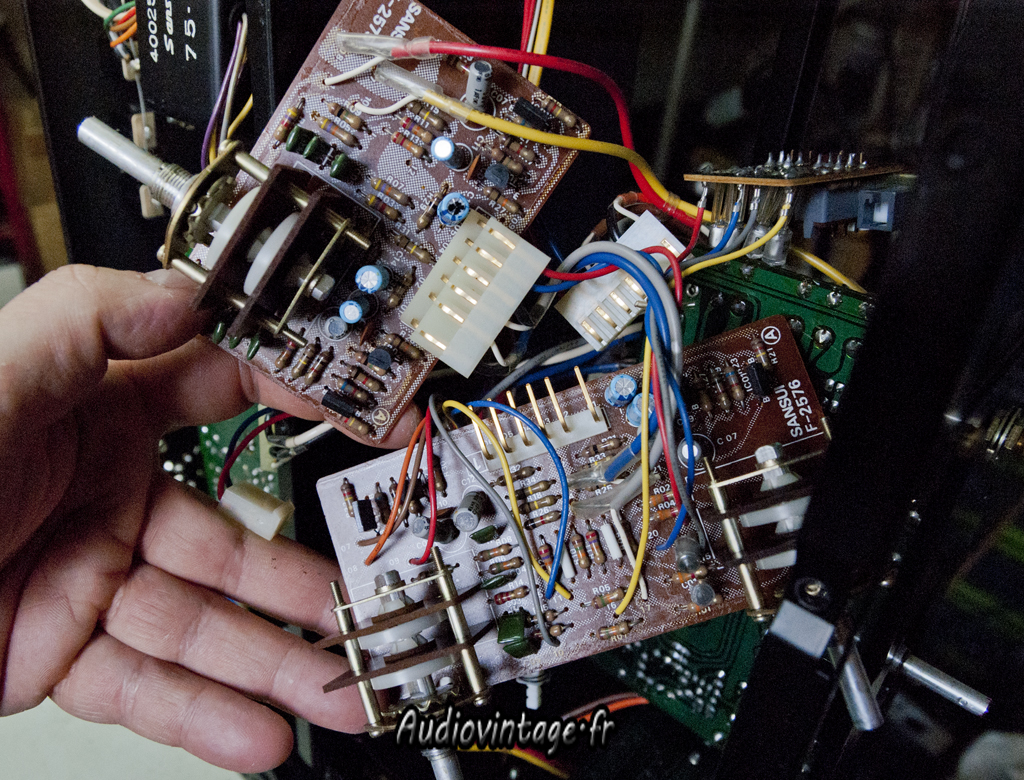

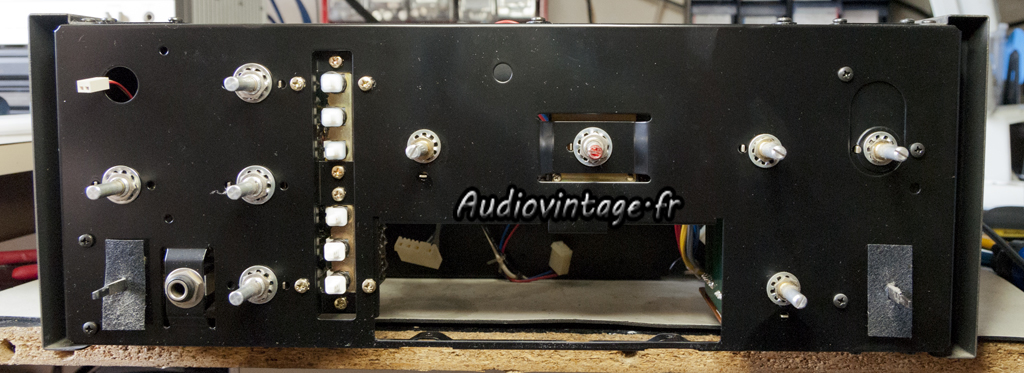

Il faut déposer les boutons et la façade pour accéder aux écrous et vis qui tiennent les cartes.

Sansui CA-2000
Pas de panique, le fil vert va toujours sur le bouton vert ! Ou rouge, je ne sais plus :mrgreen:

Sansui CA-2000
La carte « médium » refaite

Sansui CA-2000
La carte « bass/treble » refaite.

Sansui CA-2000

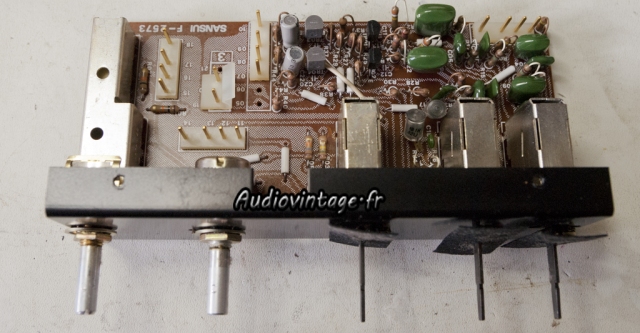

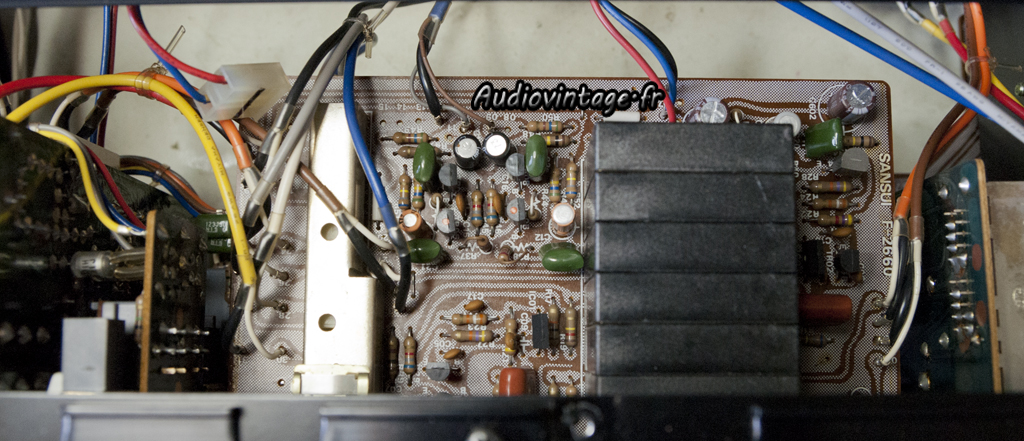

On continue et on s’attaque à la carte ampli casque. Ici aussi Sansui nous simplifie la tache, le démontage est aisé.

Sansui CA-2000
La carte après révision.

Sansui CA-2000

Sansui CA-2000
Terminé !

Sansui CA-2000

Sansui CA-2000
L’appareil est remis en service, et passé au banc R&S UPA3.

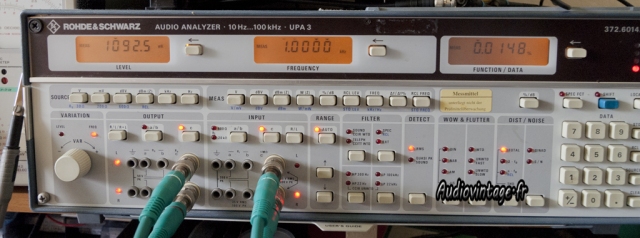

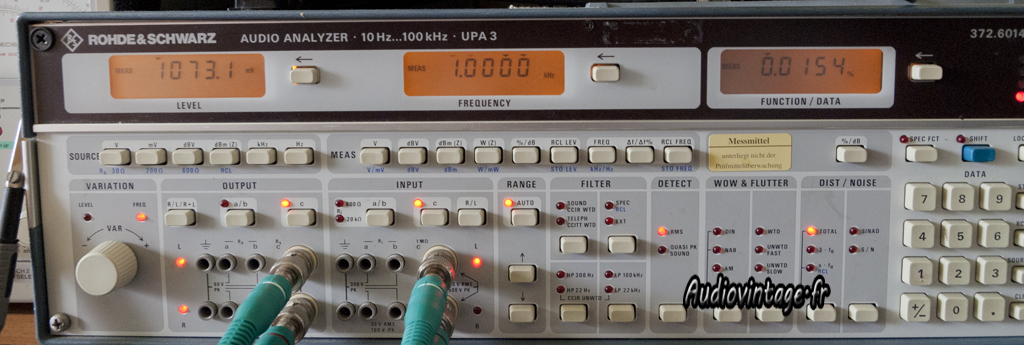

La distorsion est ici extrêmement faible sur les deux canaux, à 1 volt en sortie.

Sansui CA-2000

Sansui CA-2000

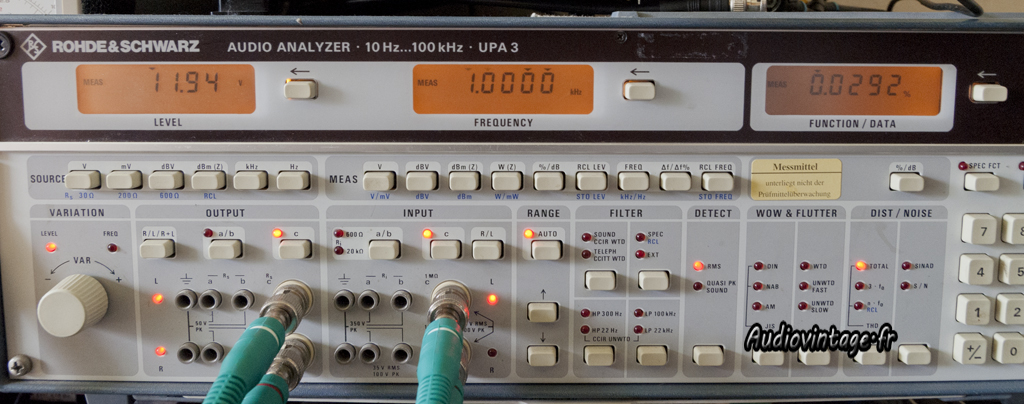

Le manuel d’utilisation de l’appareil indique une distorsion inférieure à 0.1% à 12volts en sortie à 1khz.
Comme on peut le voir sur l’afficheur de droite, on est très largement dessous.

Sansui CA-2000

Sansui CA-2000

Sansui CA-2000

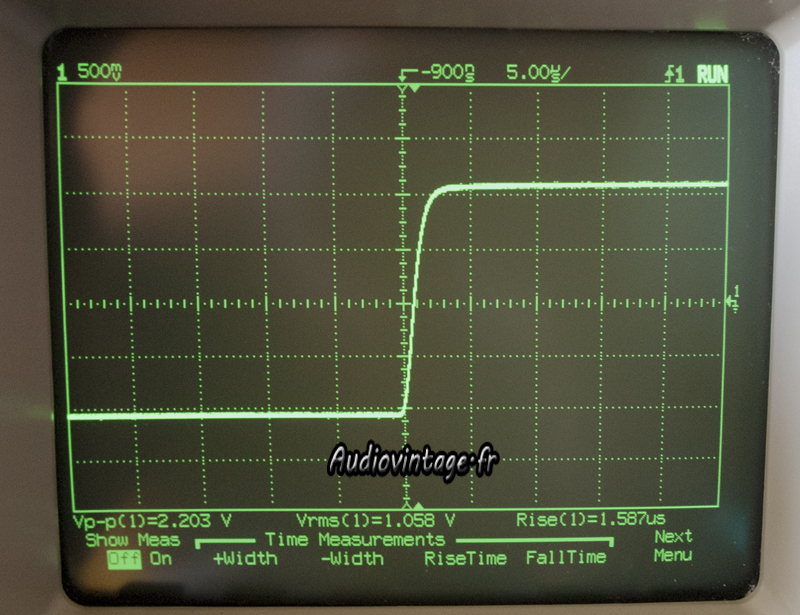

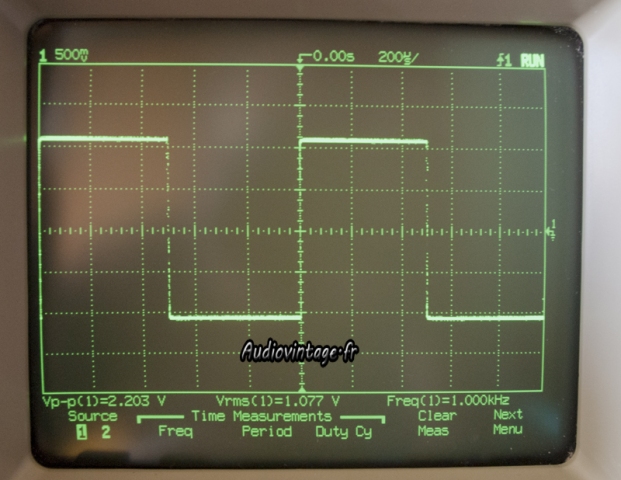

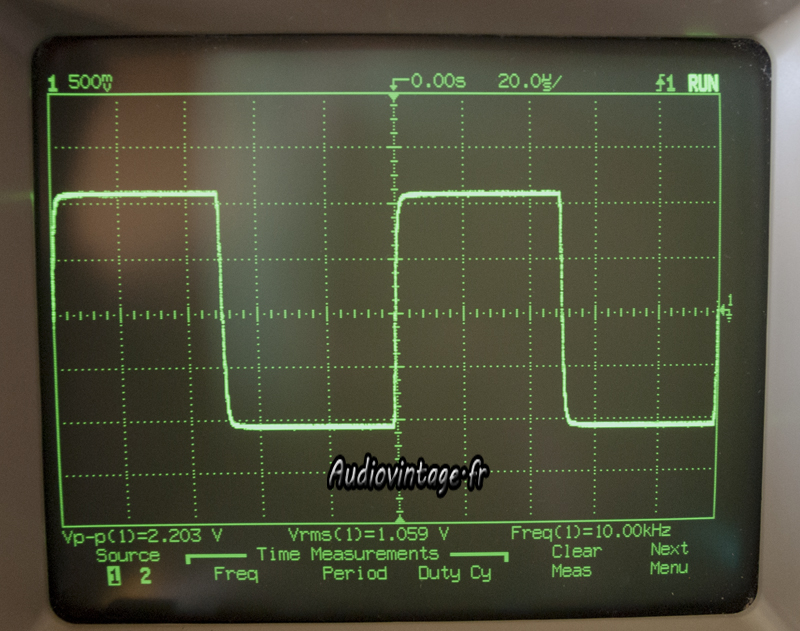

Quelques mesures de signaux carrés à 1volt en sortie

Sansui CA-2000
