Harman Kardon Citation 11

Harman Kardon Citation 11 : un très bel exemplaire.
Communément associé à l’amplificateur Harman Kardon Citation 12, voici le préamplificateur Harman Kardon Citation 11.

Harman Kardon Citation 11 : à son arrivée.
Il existe diverses déclinaisons de cet appareil. De nombreuses et importantes modifications (pour la plupart non documentées) ont en effet été apportées tout au long de sa commercialisation.
L’exemplaire présenté ici dispose entre autre de réglages de gain sur la sortie 1, réglages qu’il sera nécessaire d’utiliser avec certains amplificateurs (y compris le Citation 12) sous peine d’avoir droit à une ronflette audible volume à 0.
Ce Citation 11 est fonctionnel, avec une usure marquée des condensateurs chimiques.

Harman Kardon Citation 11 : condensateurs à remplacer.

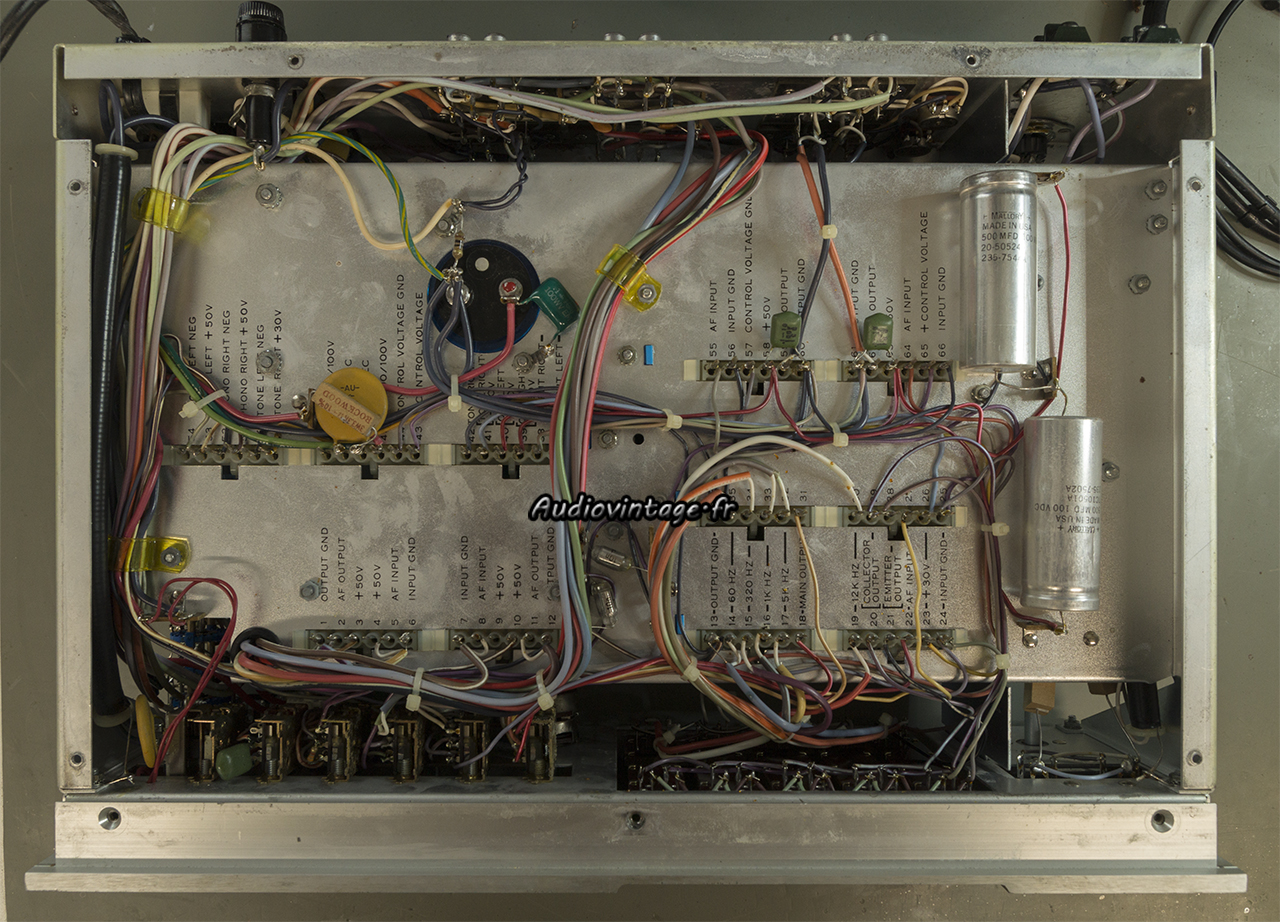

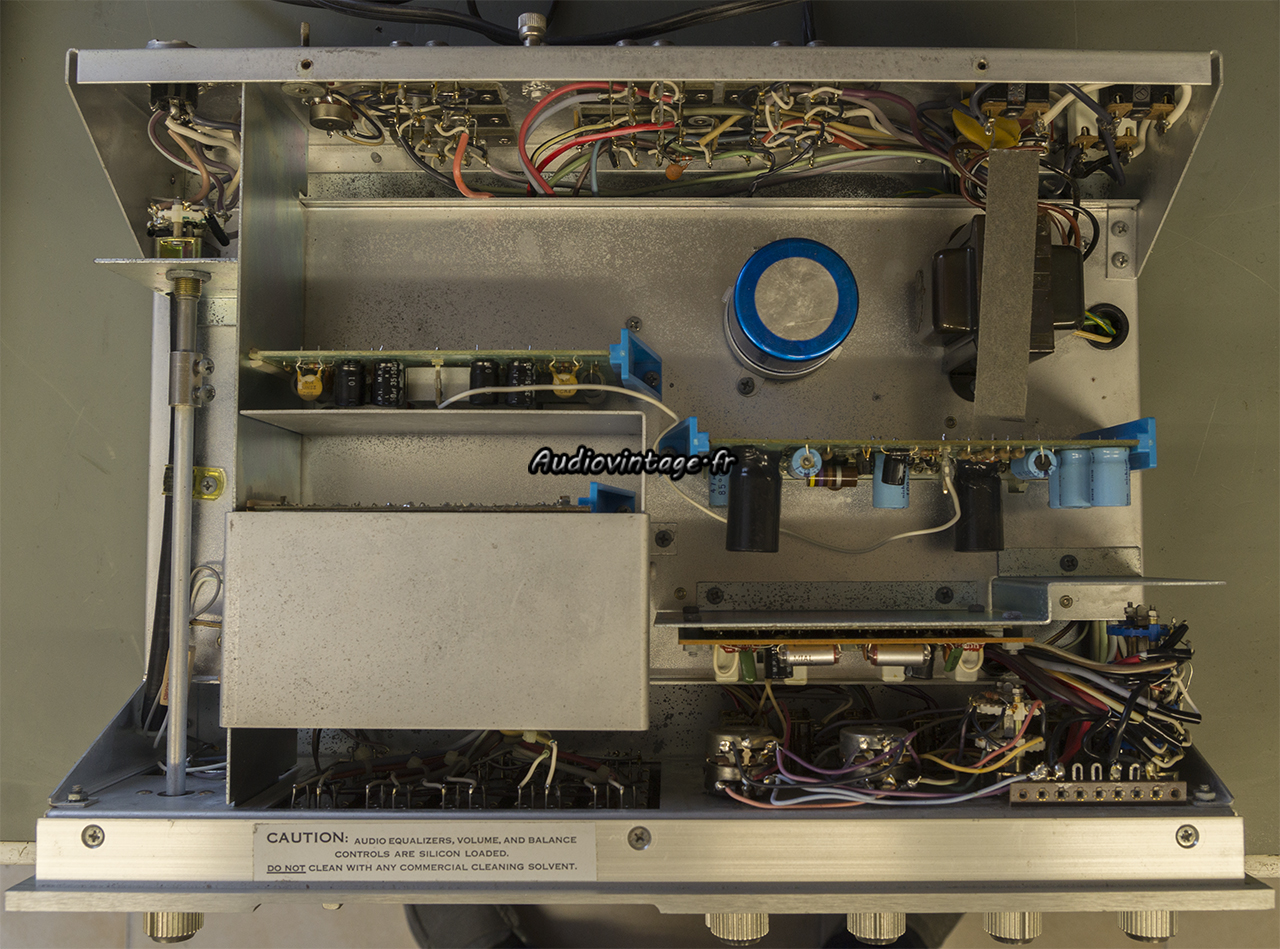

Sous l’appareil.

Harman Kardon Citation 11 : condensateurs neufs en place.

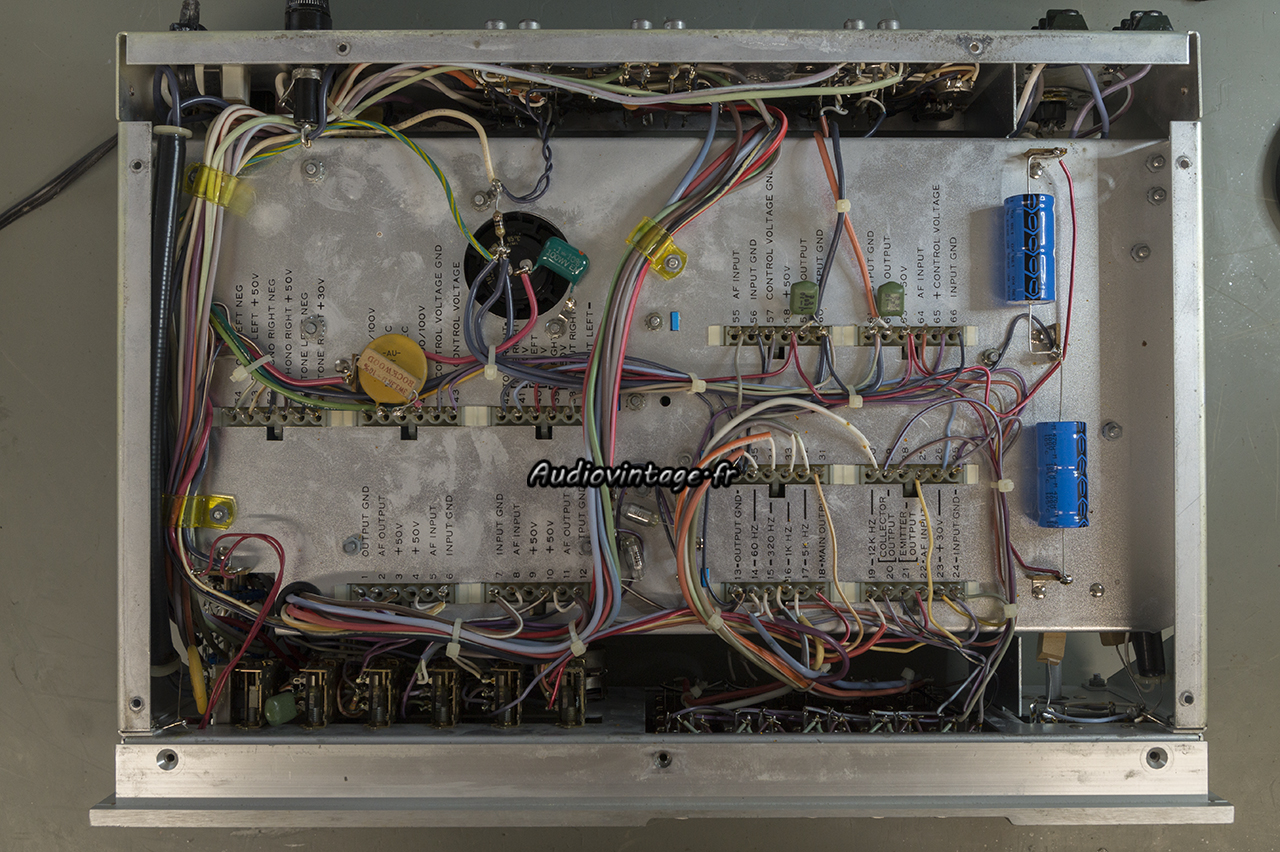

Condensateurs chimiques remplacés.

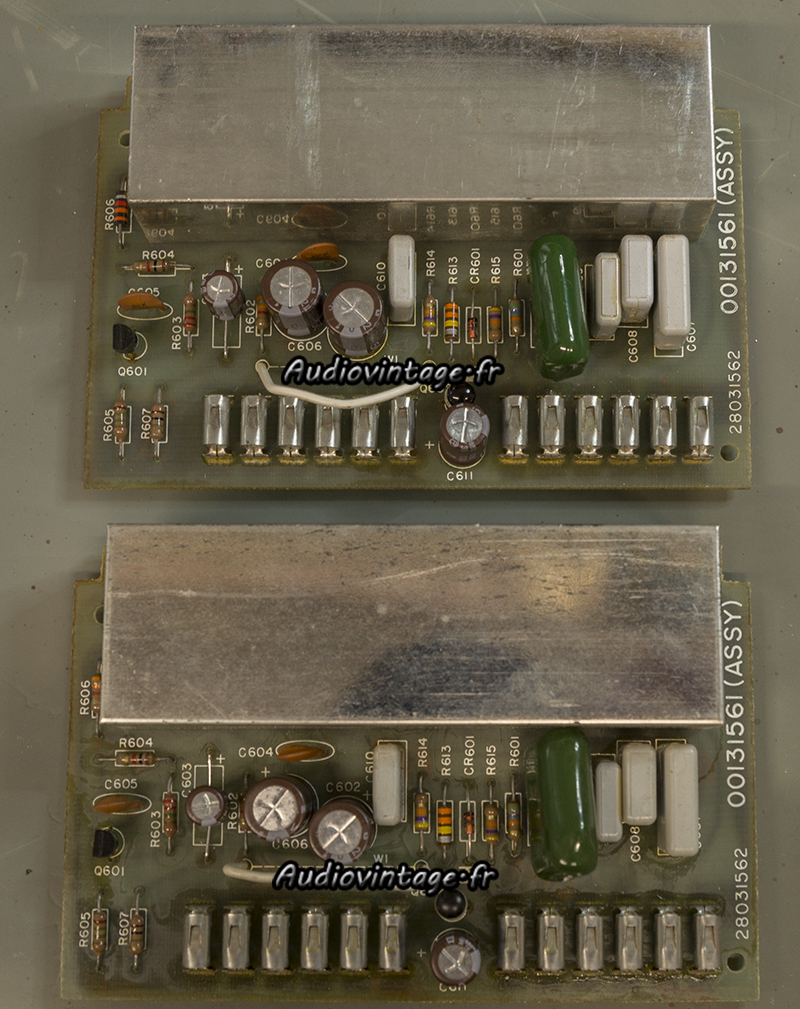

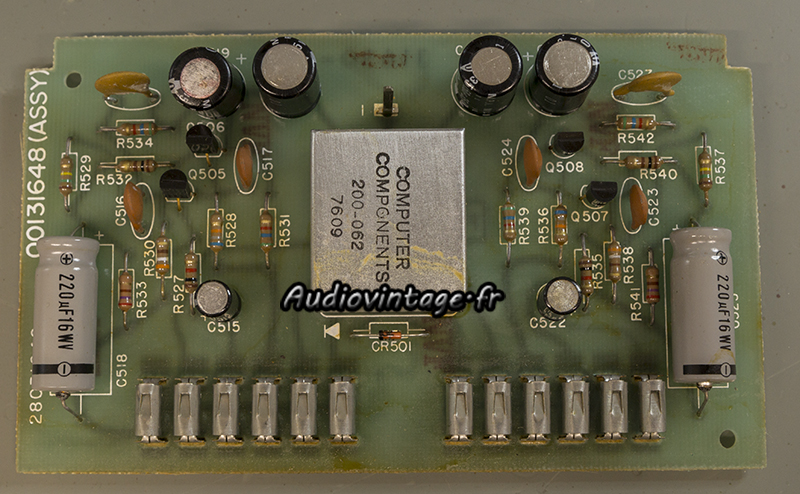

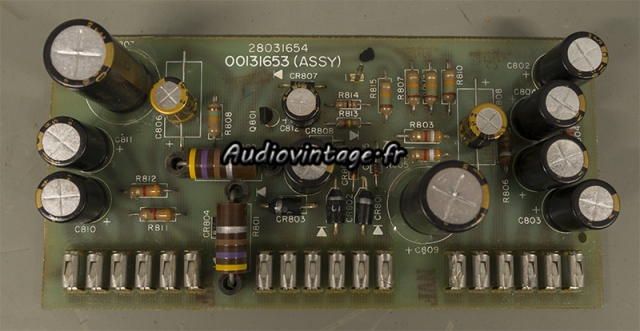

Harman Kardon Citation 11 : circuit alimentation à revoir.

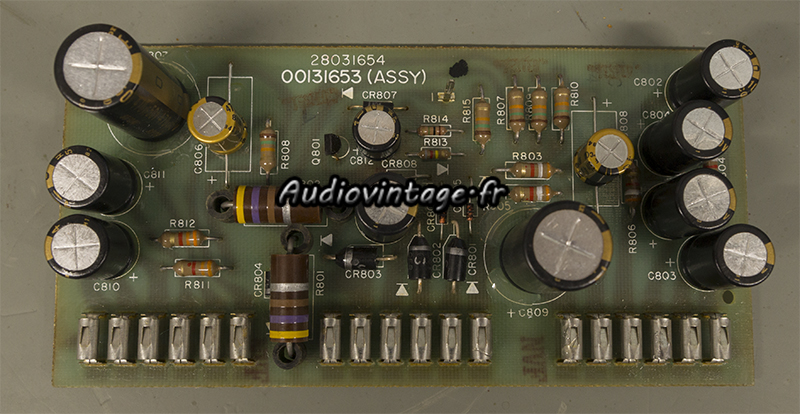

Le circuit d’alimentation.

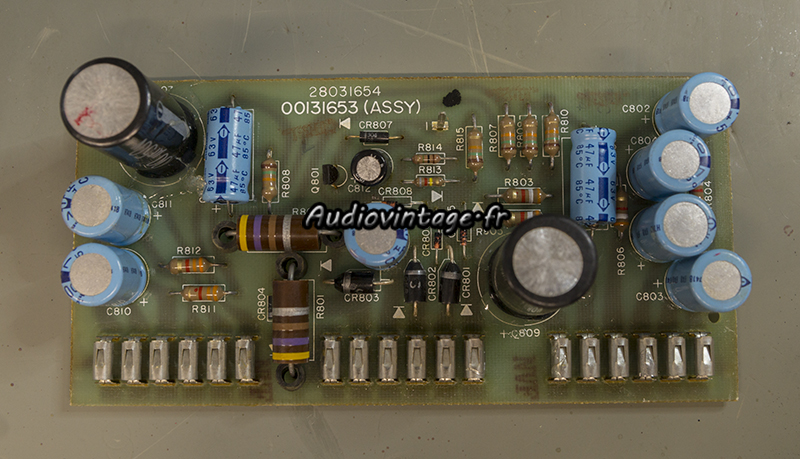

Harman Kardon Citation 11 : circuit alimentation révisé.
Chimiques remplacés.

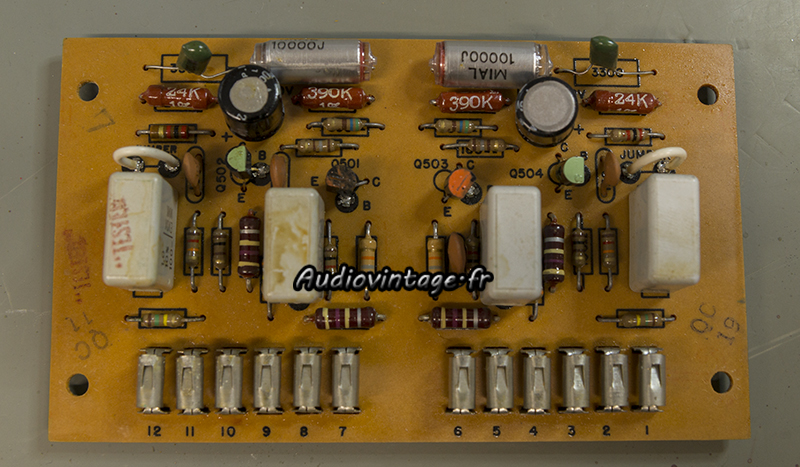

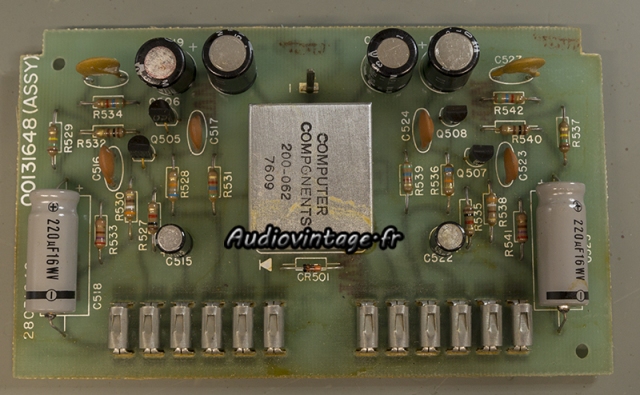

Harman Kardon Citation 11 : circuit phono à revoir.

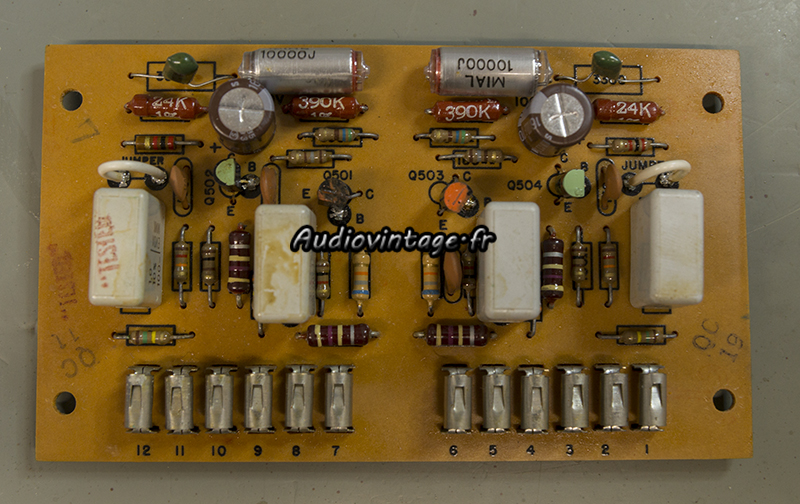

Le circuit phono.

Harman Kardon Citation 11 : circuit phono révisé.
Intervention identique.

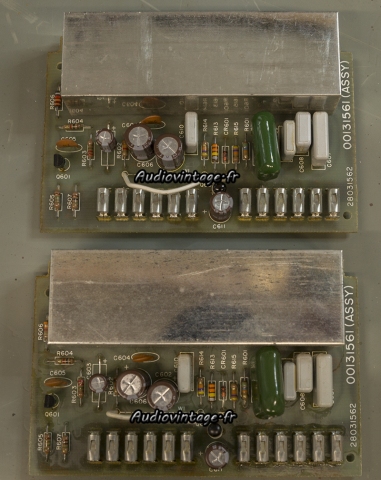

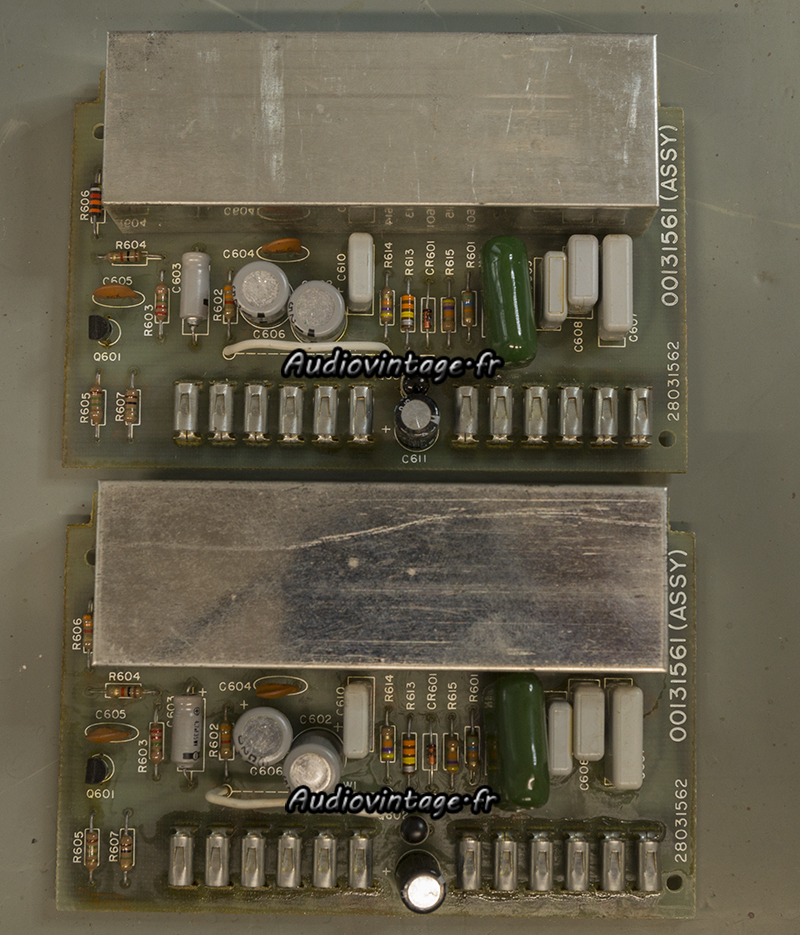

Harman Kardon Citation 11 : circuits tonalité à revoir.
Les circuits de tonalités.

Harman Kardon Citation 11 : circuits tonalité révisés.
Fait.

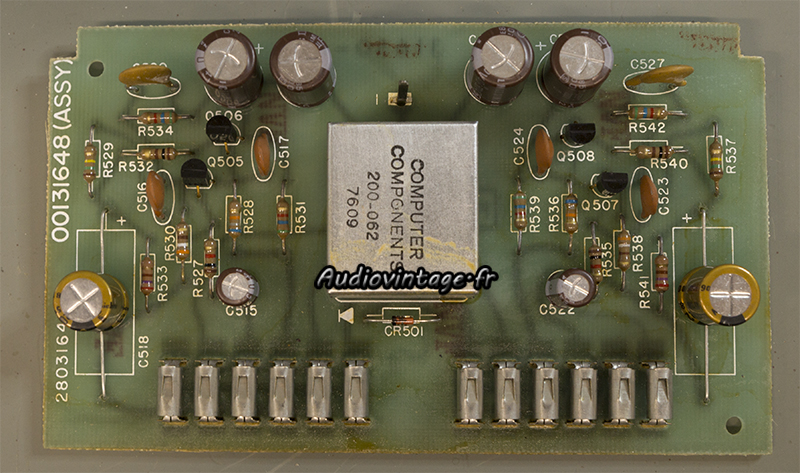

Harman Kardon Citation 11 : circuit de sortie à revoir.
Et pour finir, le circuit de sortie avec son relais.

Harman Kardon Citation 11 : circuit de sortie révisé.
Condensateurs chimiques neufs en place.

Harman Kardon Citation 11 :  capa fatiguée.
Harman Kardon Citation 11 :  capa fatiguée.
Harman Kardon Citation 11 :  capa fatiguée.

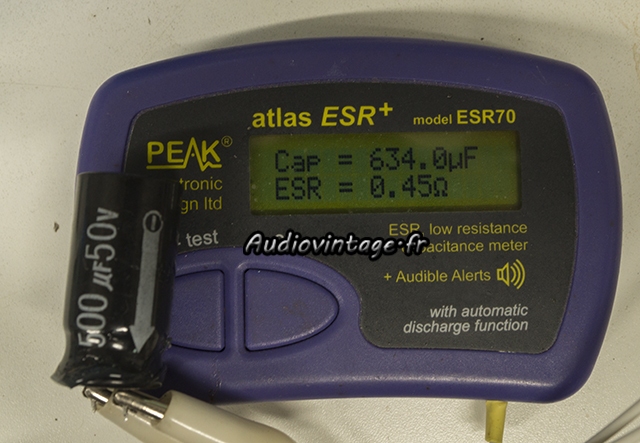

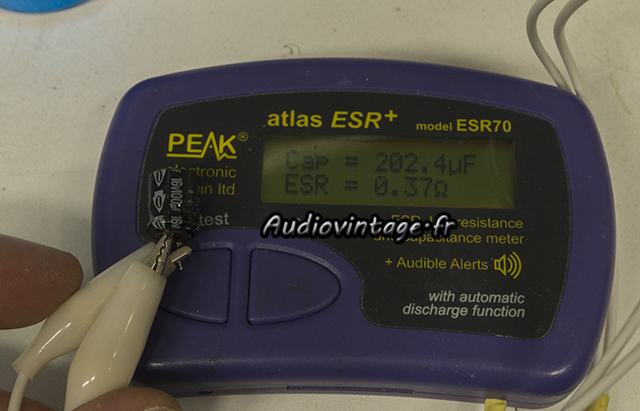

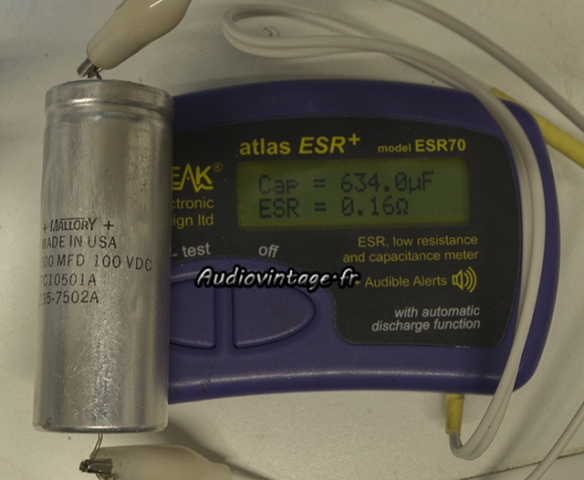

Quelques exemples de mesure sur des condensateurs retirés de cet appareil. Que ce soit la capacité et/ou l’esr, ce n’était pas brillant !

Harman Kardon Citation 11 : distorsion-a-2x1v-en-sortie-entree-aux-tone-defeat
Distorsion à 1v en sortie, entrée Aux, tone defeat.

Harman Kardon Citation 11 : distorsion-a-2x6v-en-sortie-entree-aux-tone-defeat
Distorsion à 6v en sortie, entrée Aux, tone defeat.

Harman Kardon Citation 11 : IMD-a-2x1v-en-sortie-entree-aux-tone-defeat

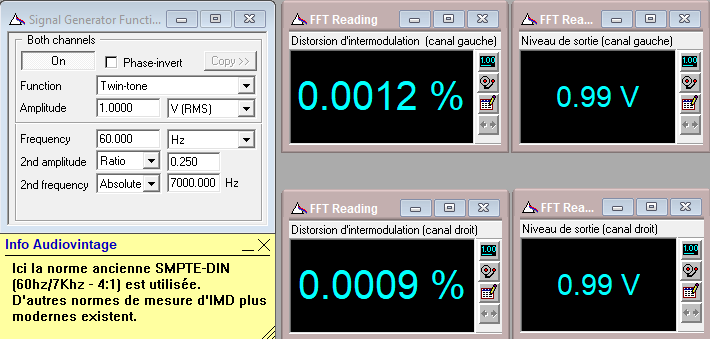

Distorsion d’intermodulation à 1v en sortie, entrée Aux,tone defeat.

Harman Kardon Citation 11 : IMD-a-2x6v-en-sortie-entree-aux-tone-defeat

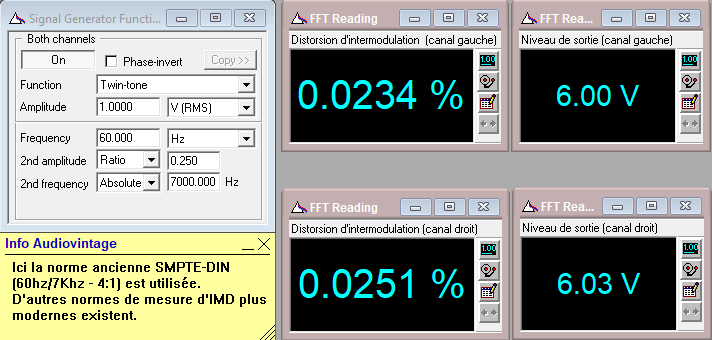

Distorsion d’intermodulation à 6v en sortie, entrée Aux, tone defeat.

Harman Kardon Citation 11 : diaphonie-du-canal-droit-sur-le-canal-gauche-a-6v-en-sortie-entree-aux-tone-defeat

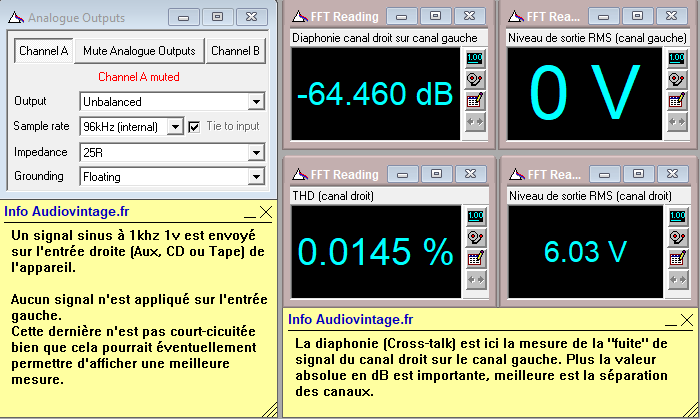

Diaphonie à à 6v en sortie, canal droit sur canal gauche, entrée Aux, tone defeat.

Harman Kardon Citation 11 : diaphonie-du-canal-gauche-sur-le-canal-droit-a-6v-en-sortie-entree-aux-tone-defeat

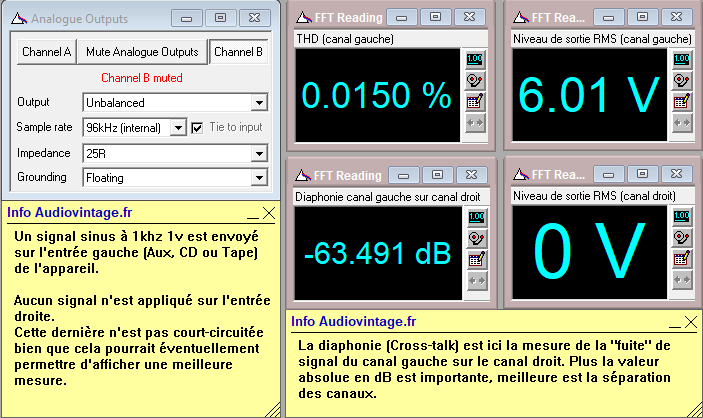

Diaphonie à à 6v en sortie, canal gauche sur canal droit, entrée Aux, tone defeat.

Harman Kardon Citation 11 : reponse-en-frequence-a-2x1v-en-sortie-entree-aux-tone-defeat

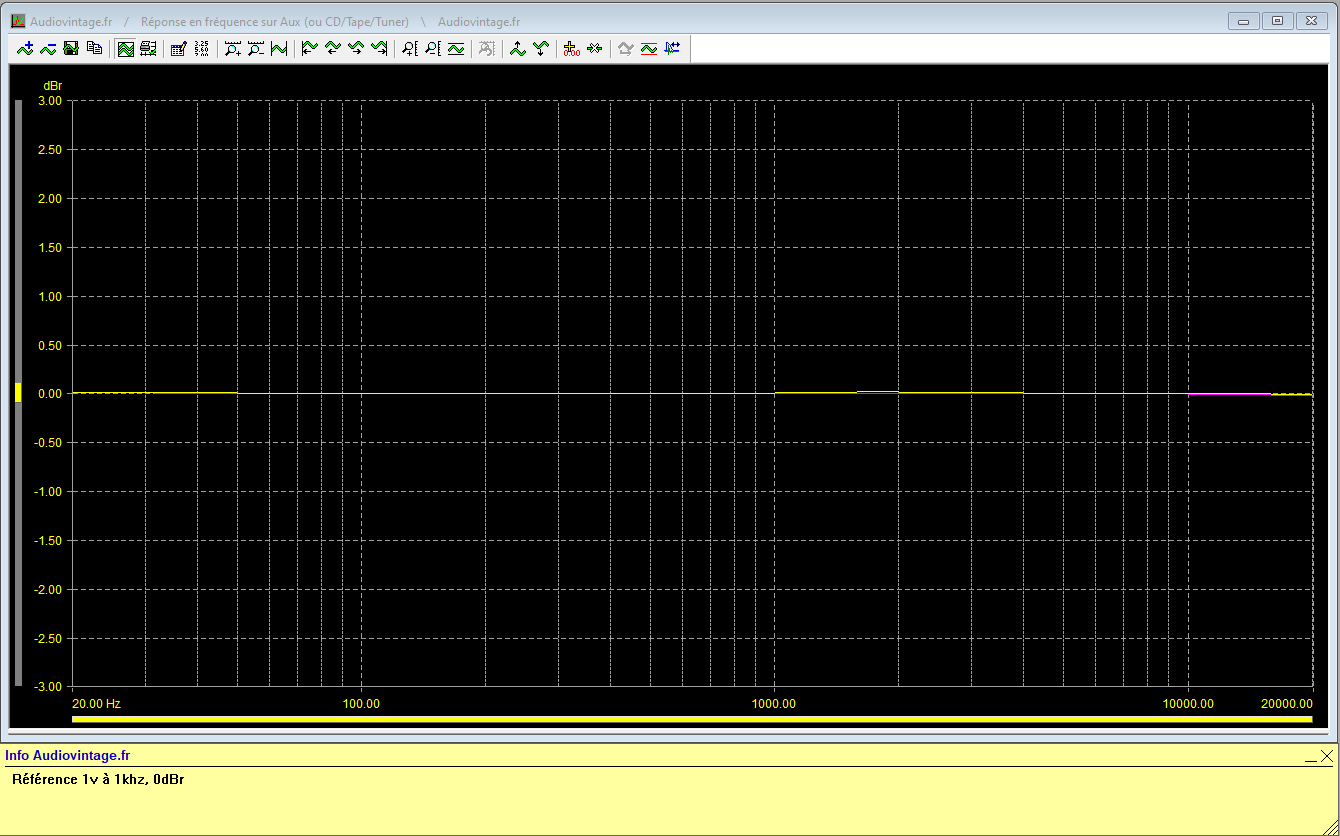

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 11 : reponse-en-frequence-a-2x1v-en-sortie-entree-aux-tone-defea-filtres-high-cut-et-subsonic-actives

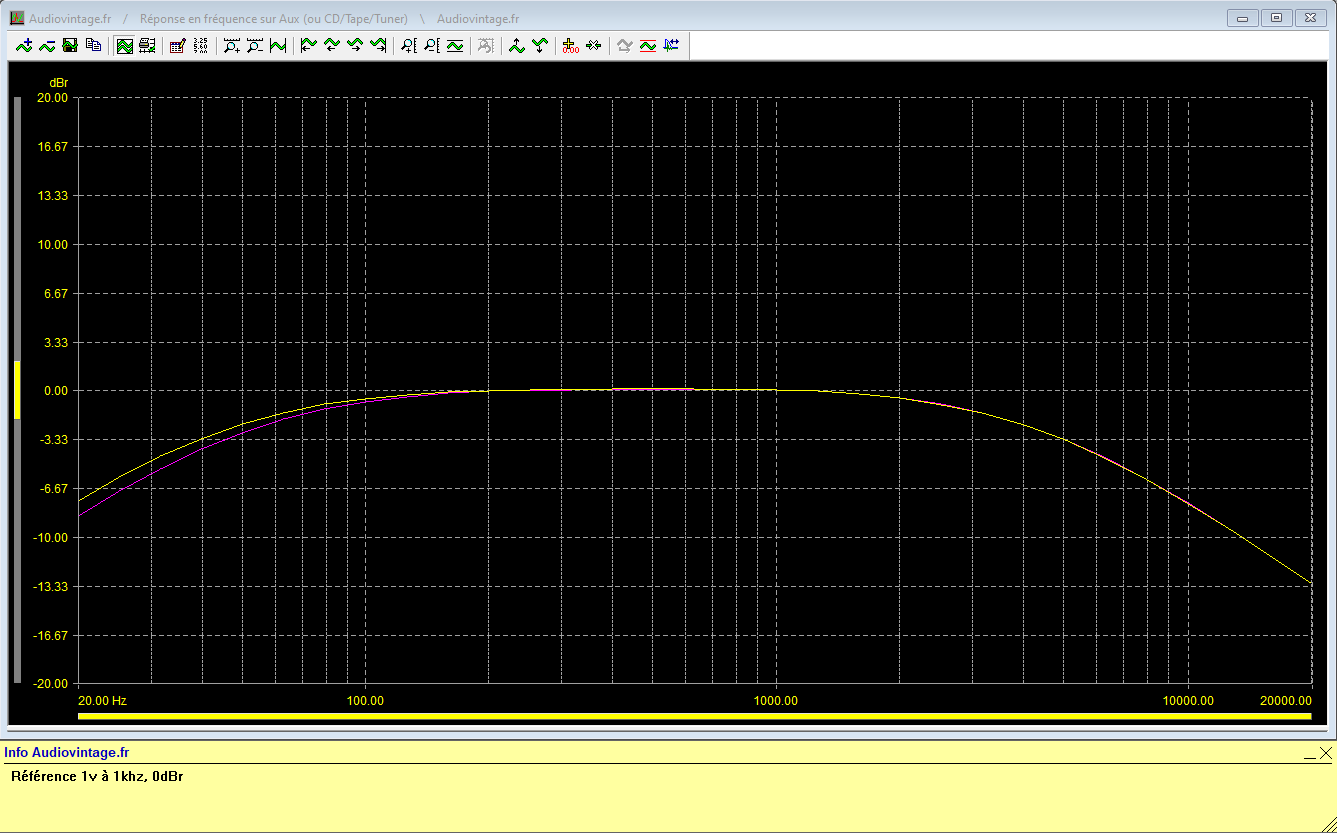

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres high-cut et et subsonic activés.

Harman Kardon Citation 11 : reponse-en-frequence-a-2x1v-en-sortie-entree-aux-egaliseurs-au-mini-puis-au-maxi

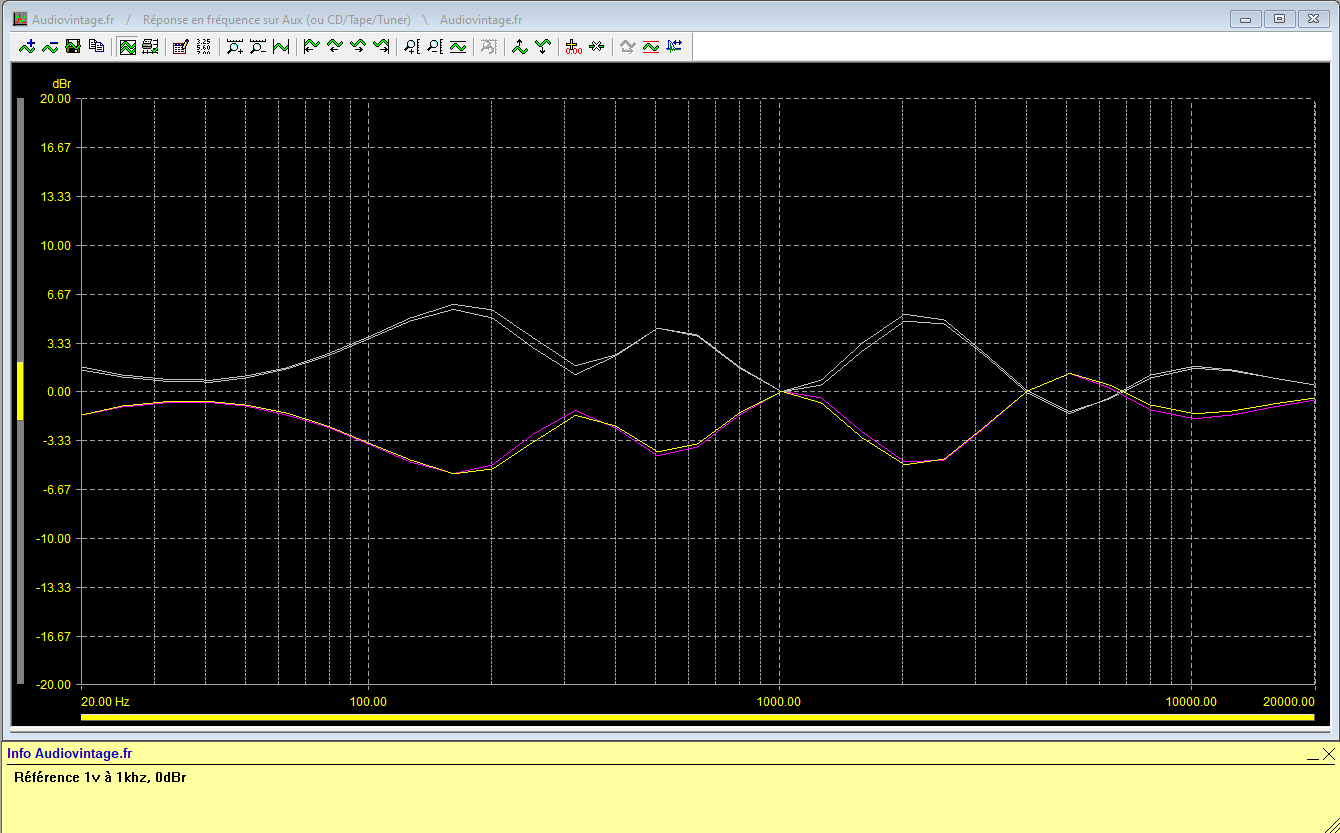

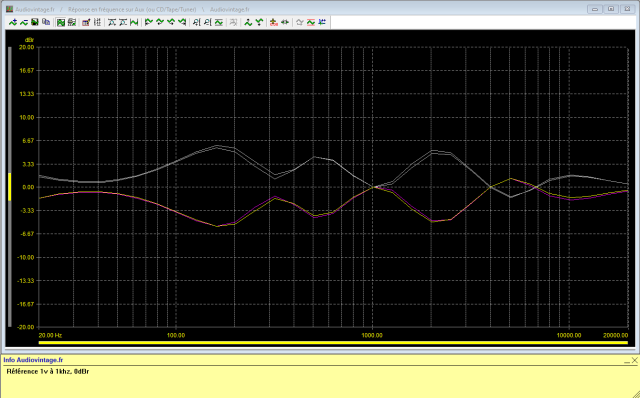

Réponse en fréquence à 1v en sortie, entrée aux, égaliseurs au mini puis au maxi.

Harman Kardon Citation 11 : rapport-signal-bruit-a-2x1v-en-sortie-entree-aux-tone-defeat
Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 11 : rapport-signal-bruit-a-2x6v-en-sortie-entree-aux-tone-defeat

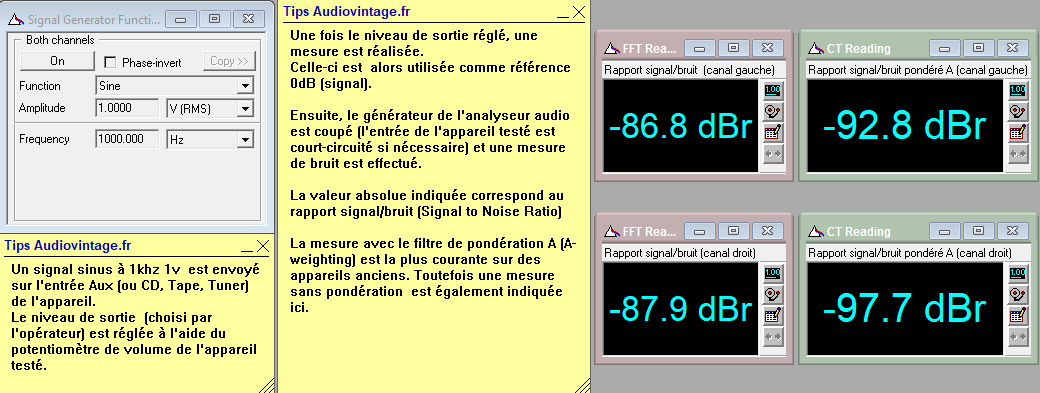

Rapport signal bruit à 6v en sortie, entrée aux, tone defeat.

Harman Kardon Citation 11 : distorsion-a-2x1v-en-sortie-entree-phono-tone-defeat
Distorsion à 1v en sortie, entrée phono, tone defeat.

Harman Kardon Citation 11 : reponse-en-frequence-a-2x1v-en-sortie-entree-phono-tone-defeat

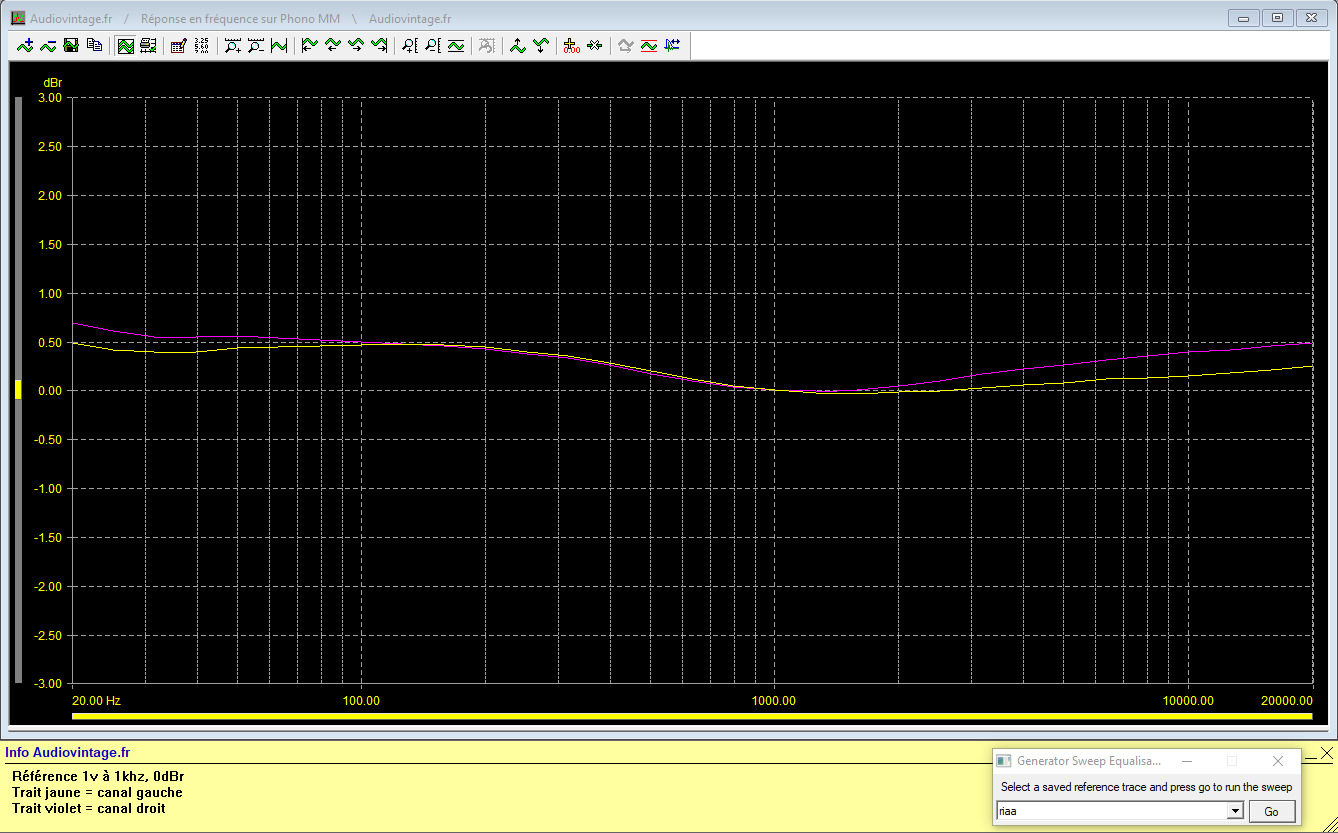

Réponse en fréquence à 1v en sortie, entrée phono, tone defeat.

Harman Kardon Citation 11 : rapport-signal-bruit-a-2x1v-en-sortie-entree-phono-tone-defeat

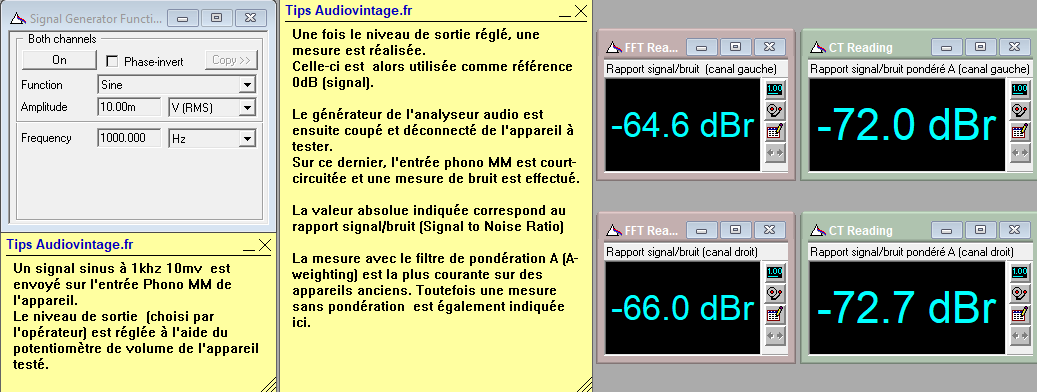

Rapport signal bruit à 1v en sortie, entrée phono.

Harman Kardon Citation 11 : rapport-signal-bruit-a-2x6v-en-sortie-entree-phono-tone-defeat

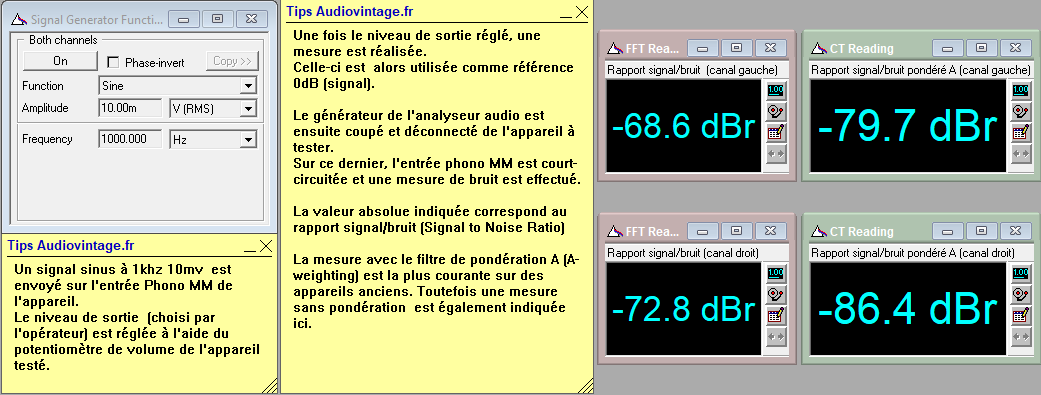

Rapport signal bruit à 6v en sortie, entrée phono.

Harman Kardon Citation 11 : signal-carre-a-100hz
Harman Kardon Citation 11 : signal-carre-a-1khz
Harman Kardon Citation 11 : signal-carre-a-10khz
Harman Kardon Citation 11 : temps-de-montee-a-10hz

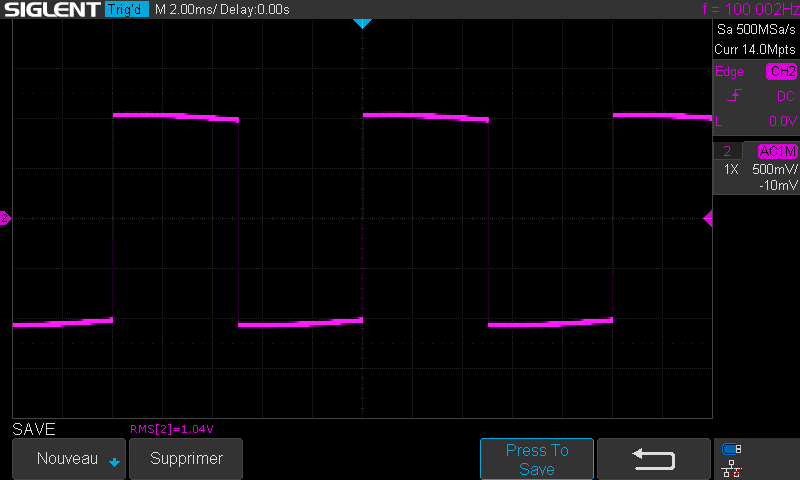

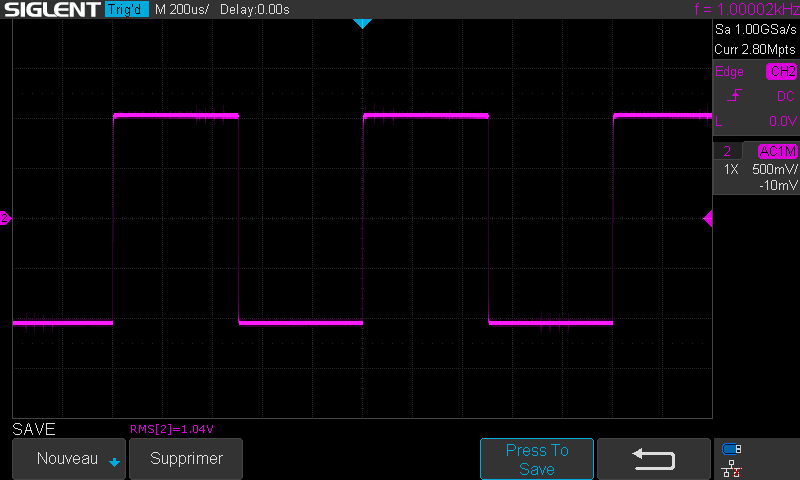

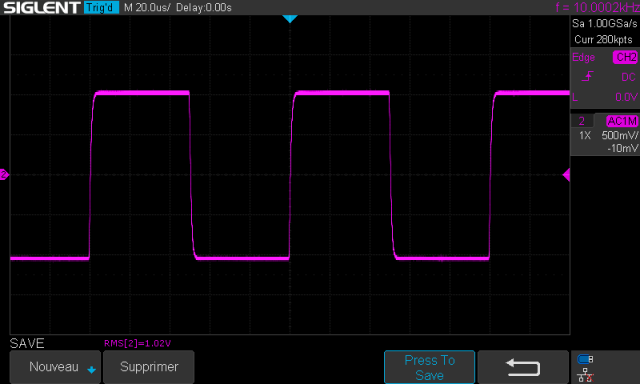

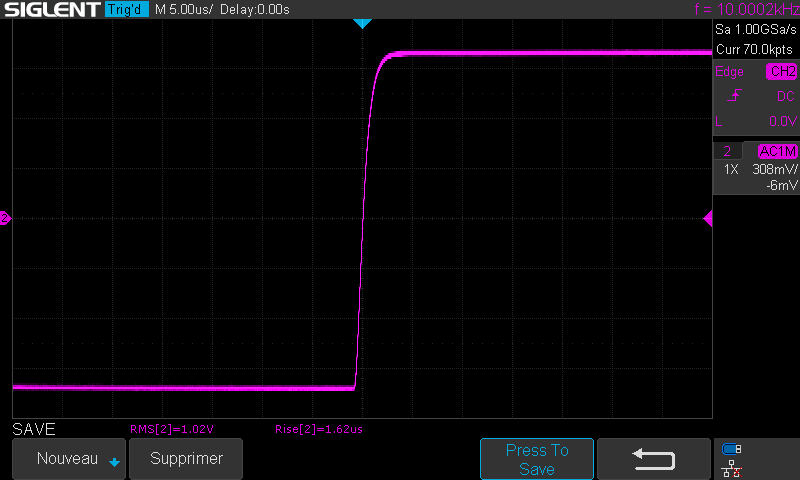

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.

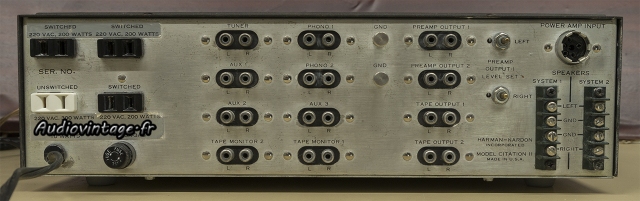

Harman Kardon Citation 11 : connectique.
Connectique.
