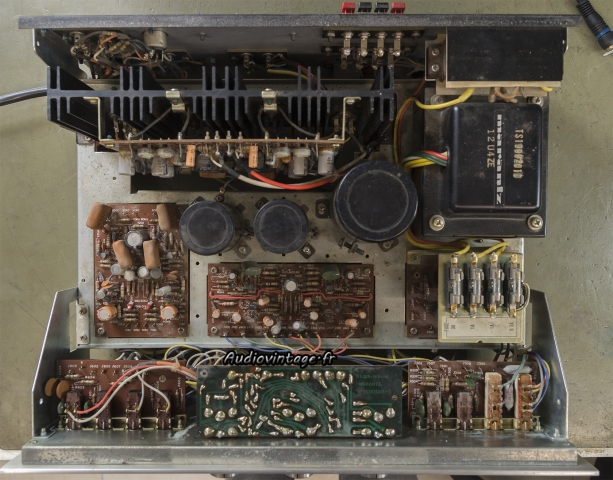

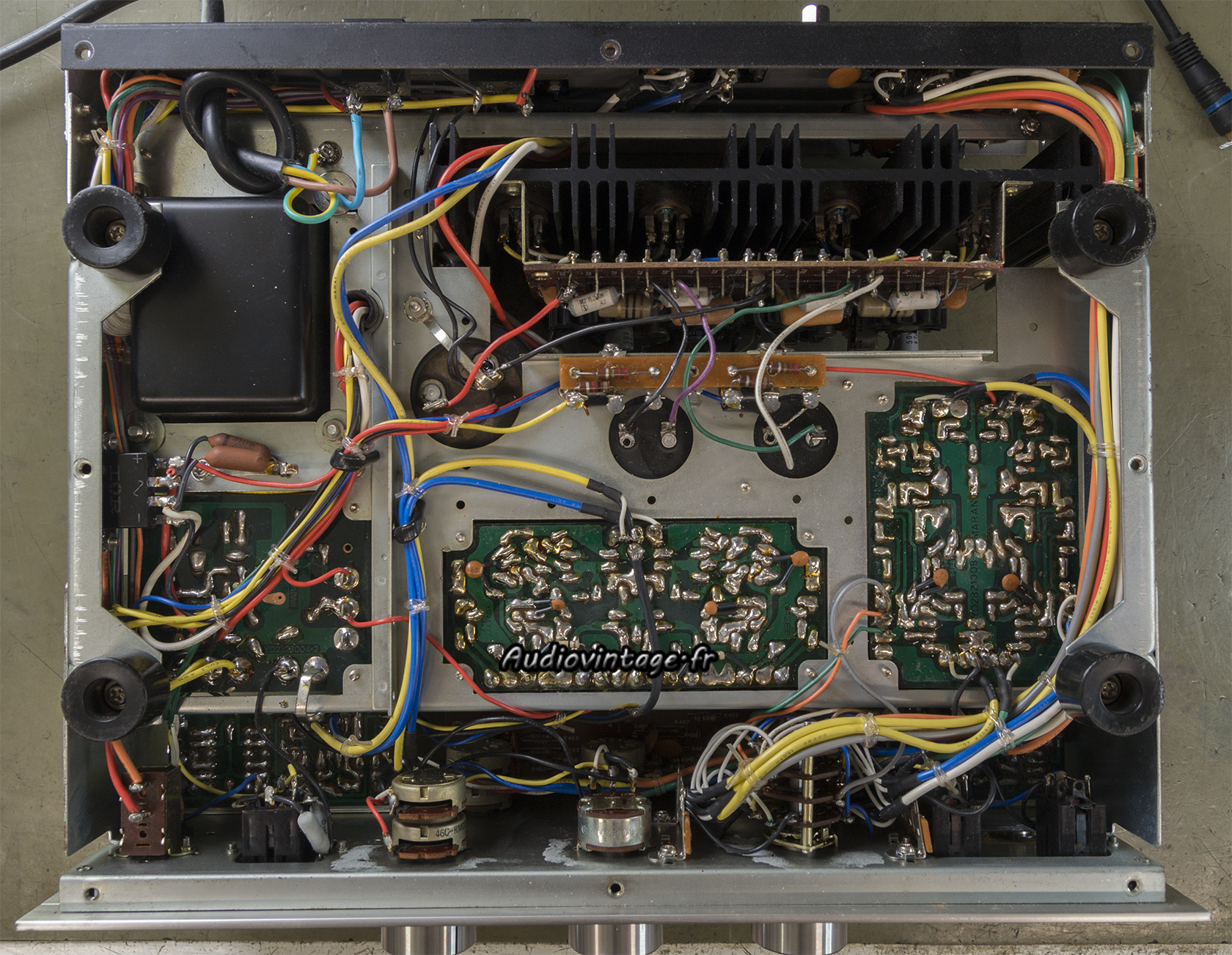

Remise en état d’un Marantz 1060 en panne et n’ayant probablement pas eu une vie facile.
Il est en panne, quasiment pas de son à gauche et beaucoup de souffle à droite. Il semble y avoir déjà eu quelques visites avec des traces de retrait de certains composants probablement pour tests, mais sans remplacement notable.
Ce 1060 a également pris l’humidité, sans que cela ne soit catastrophique.

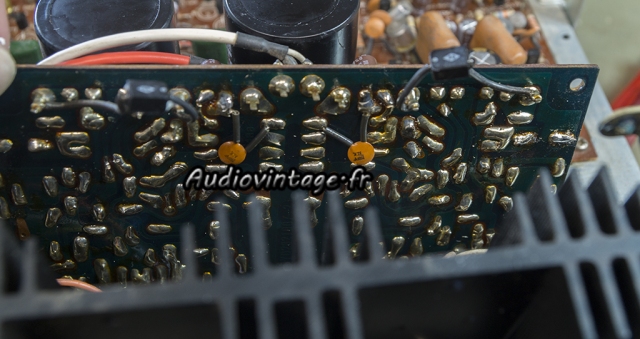

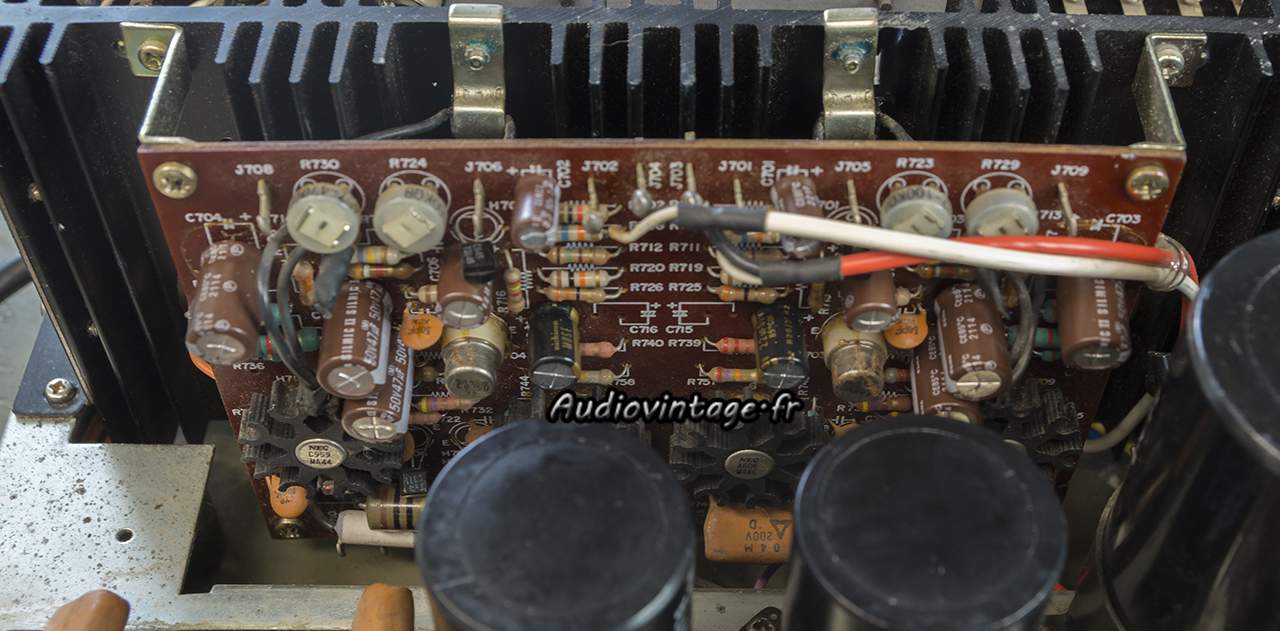

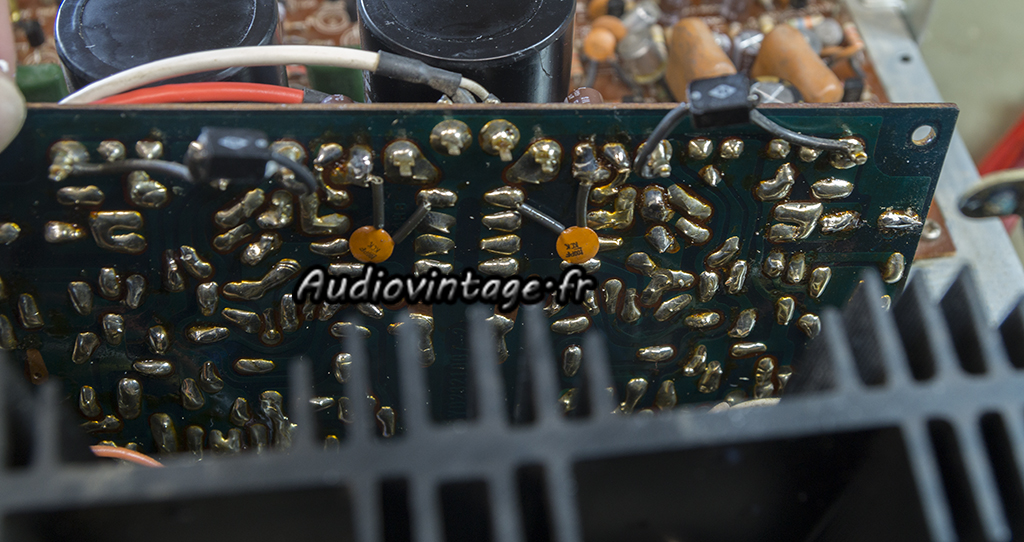

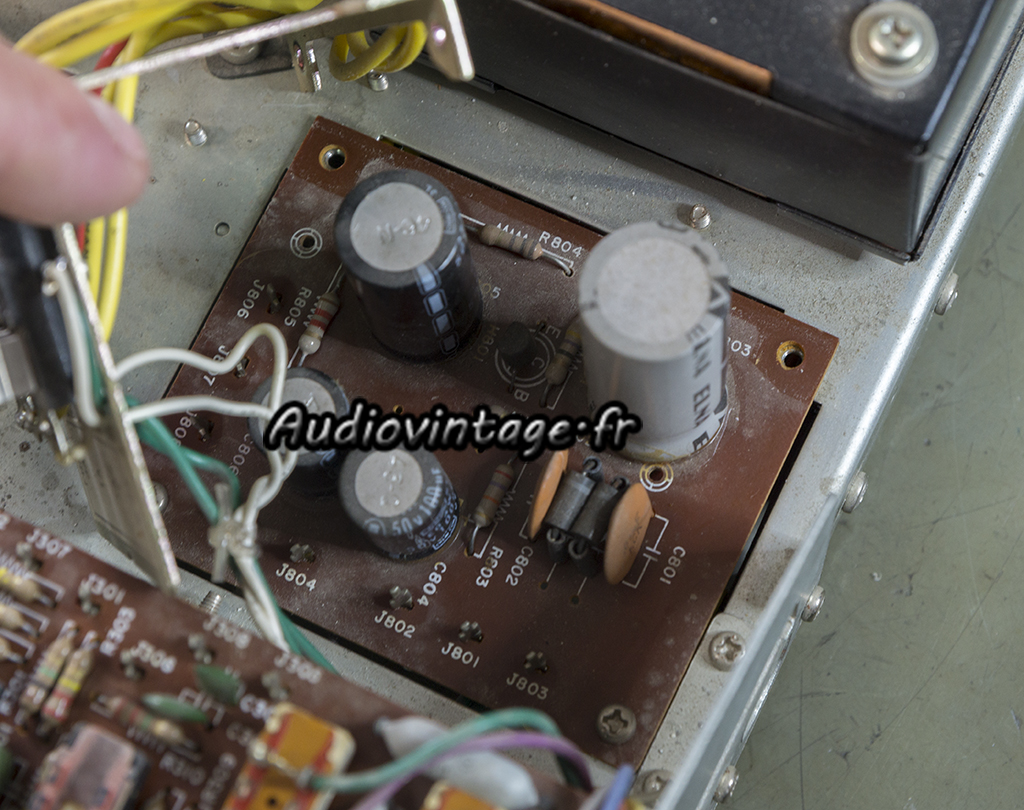

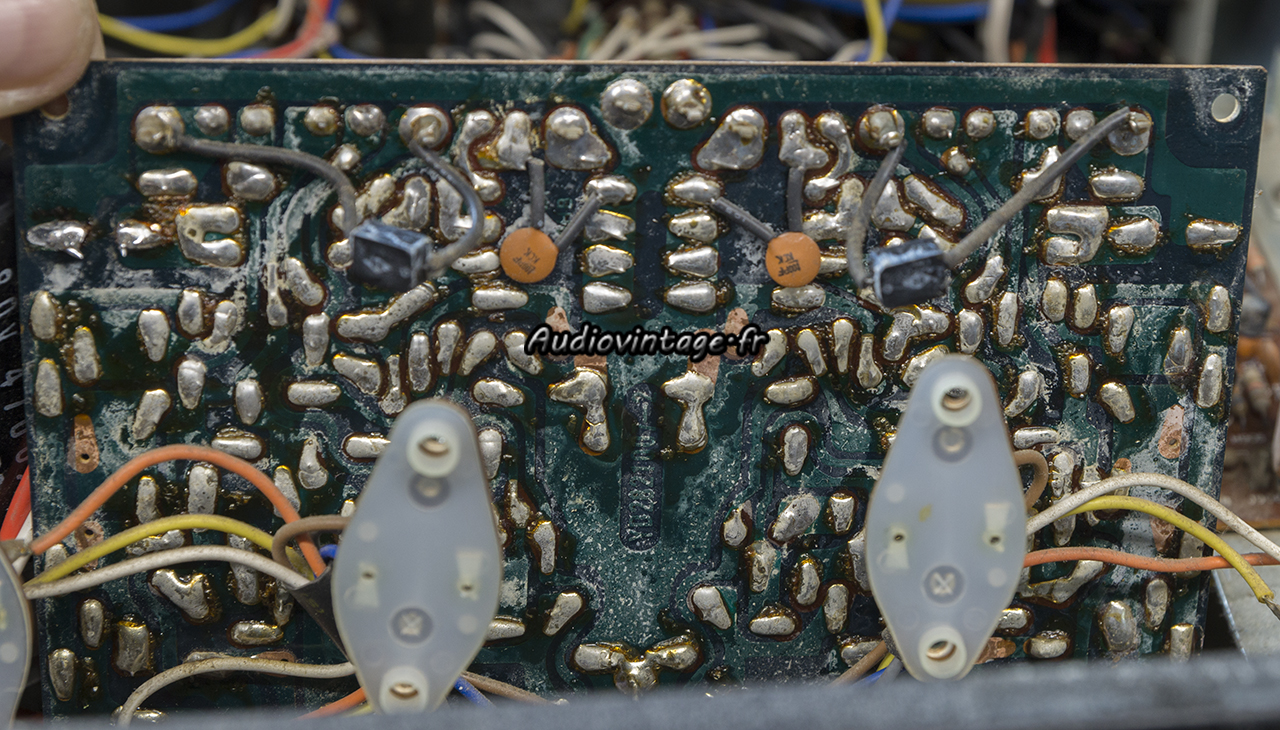

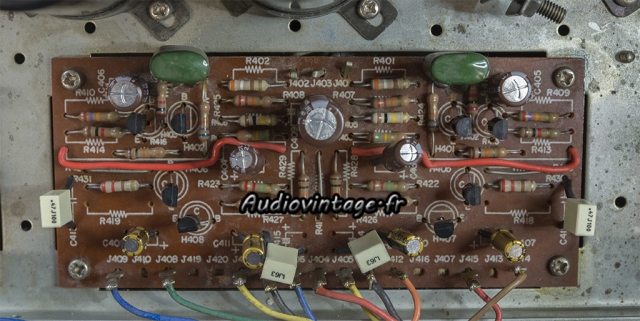

Derrière l’étage d’amplification final, l’humidité est bien visible. Un condensateur chimique HS sur ce circuit est la cause de la panne du canal gauche.
Un bon nettoyage et il est tout propre.
Remplacement de l’ensemble des condensateurs chimiques.

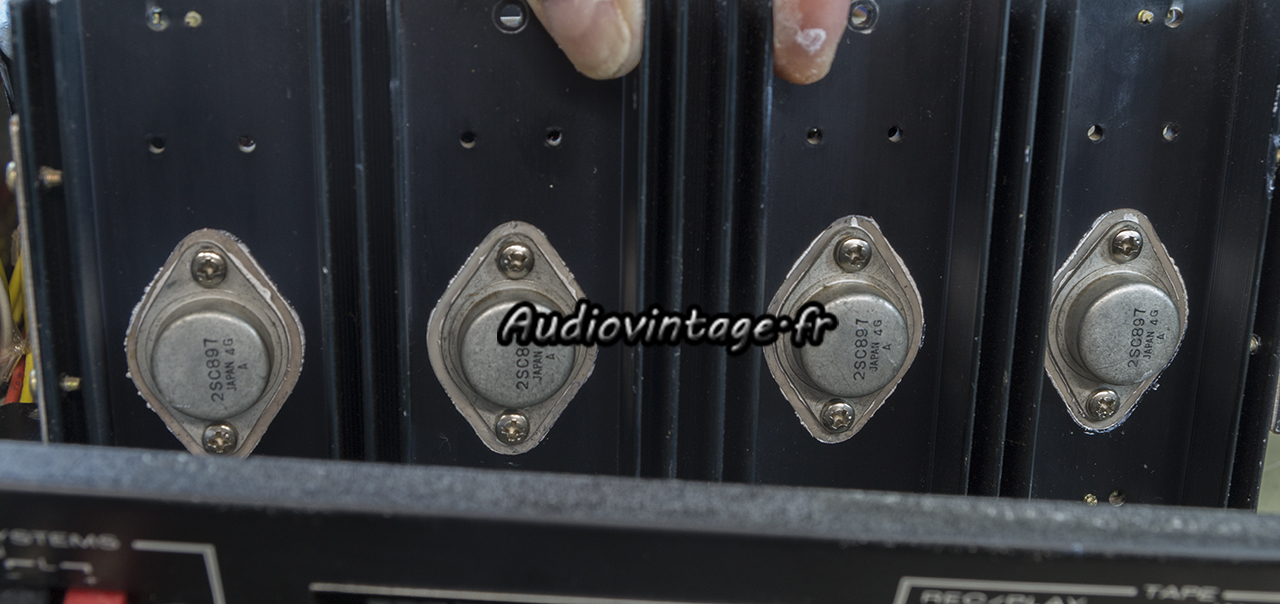

Les transistors de puissances ont été retirés, désoxydés, testés puis remontés sur des micas d’isolation neufs et de la graisse fraiche.

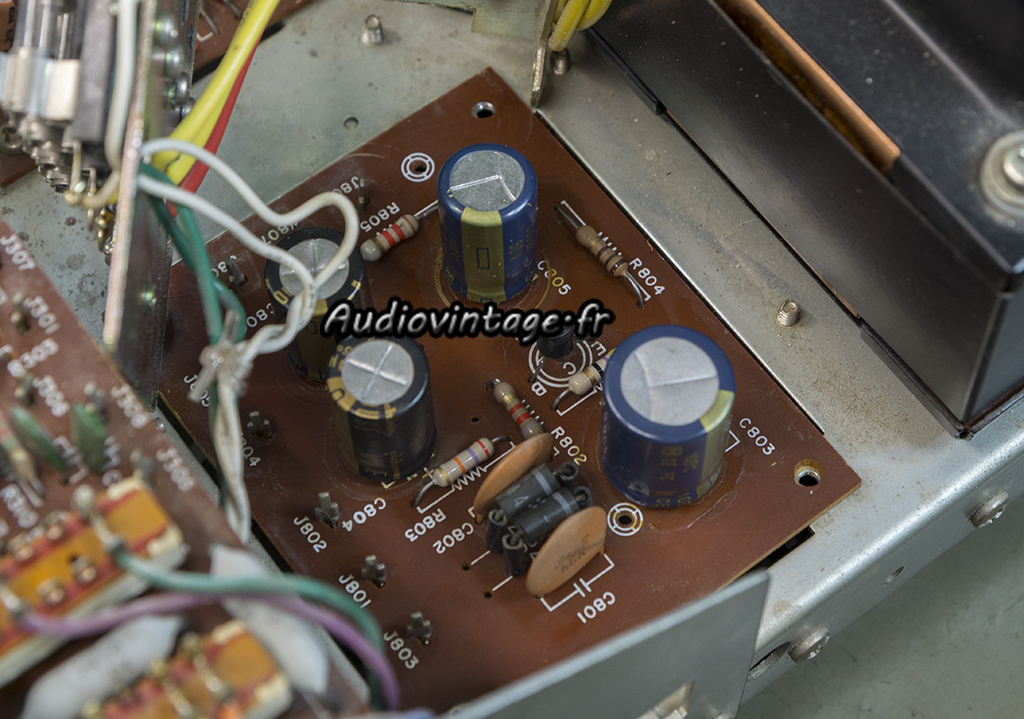

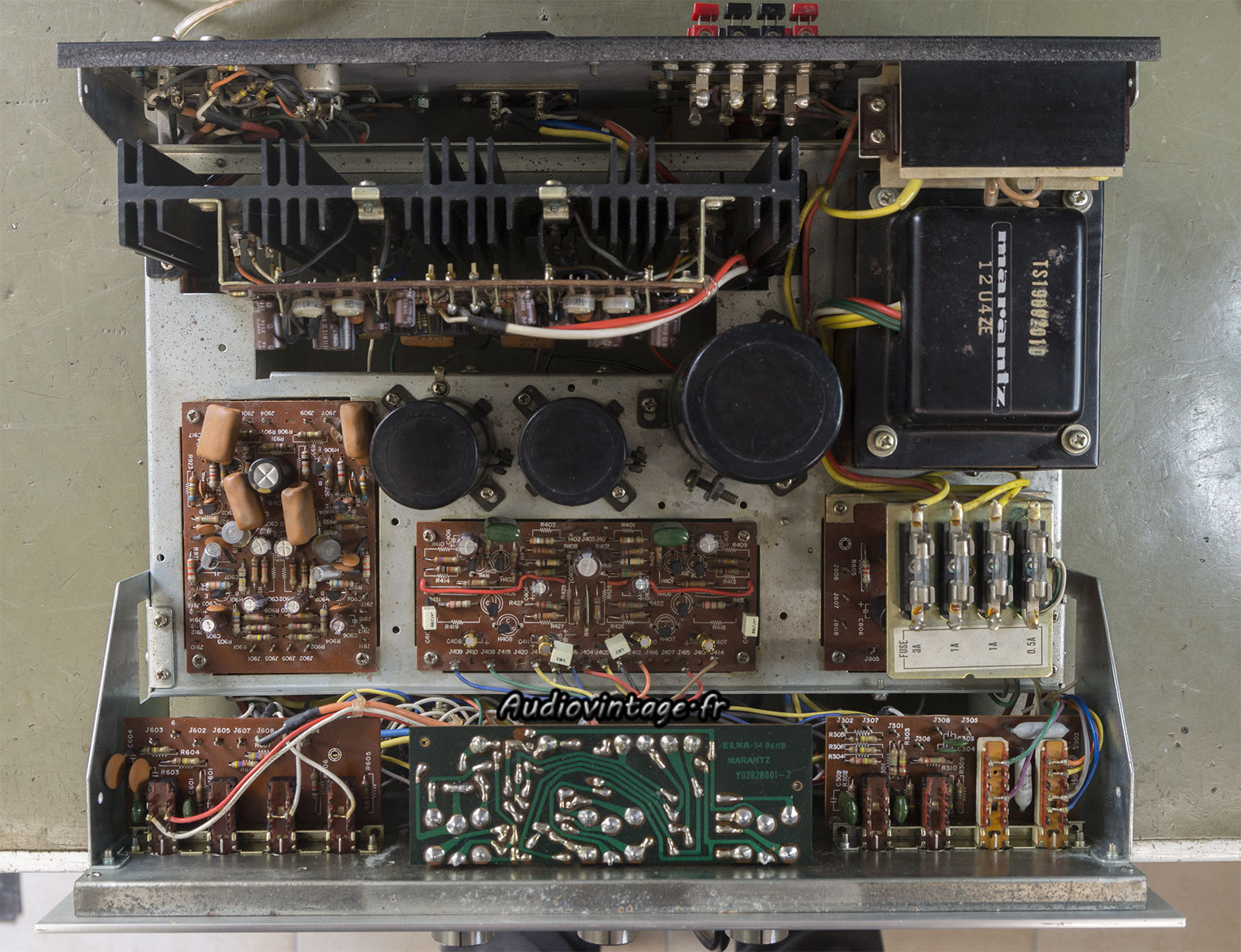

Le circuit d’alimentation.
Condensateurs chimiques neufs ici aussi.

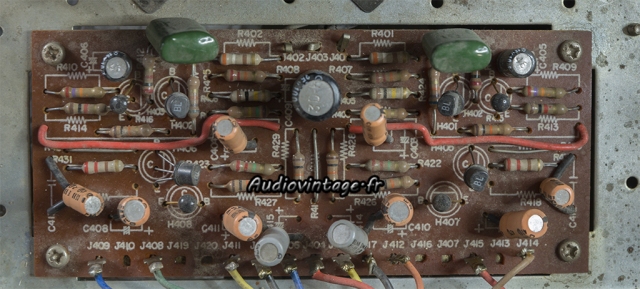

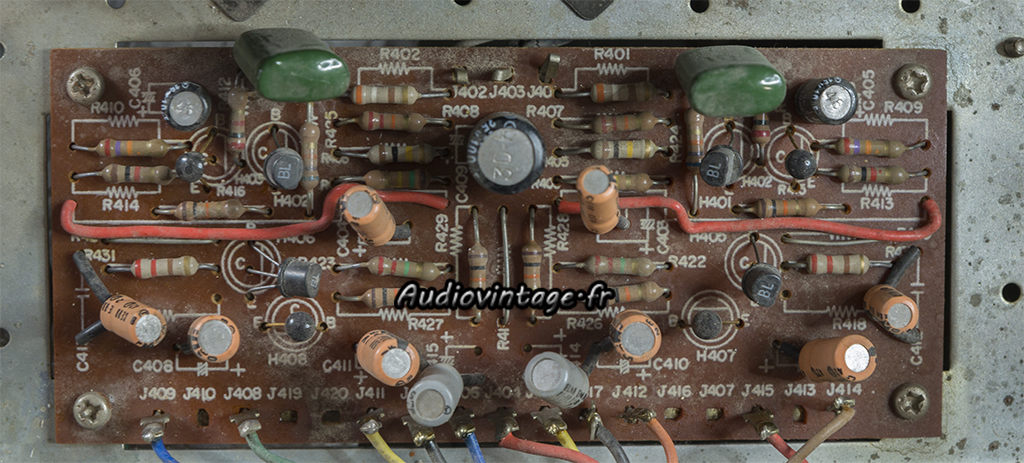

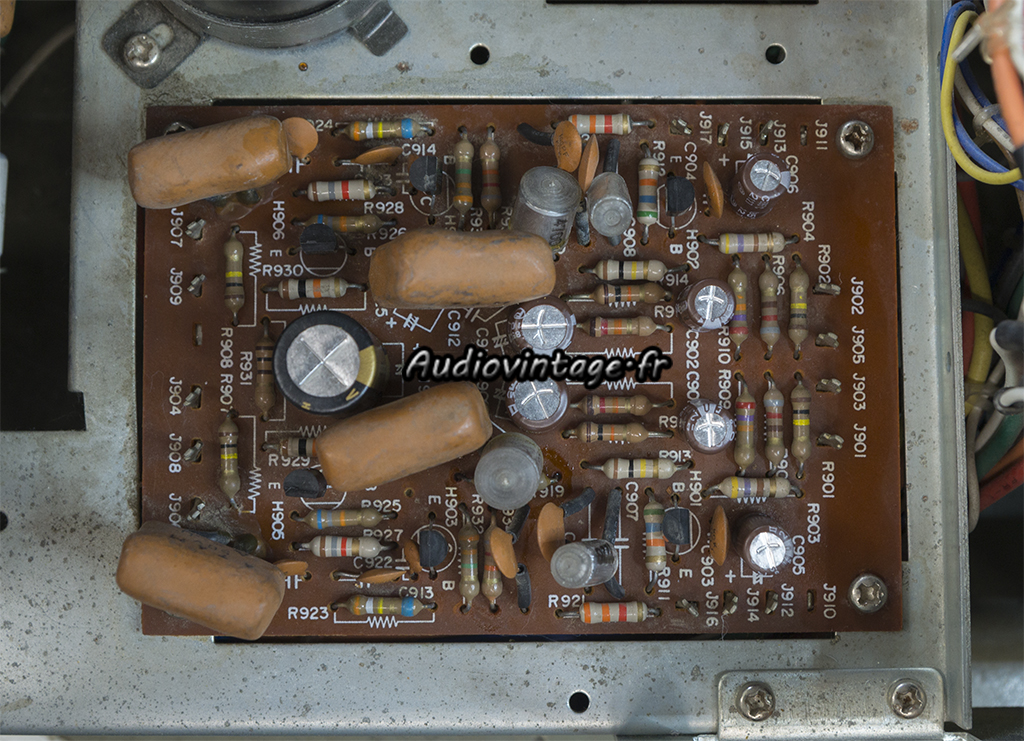

Le circuit de tonalité, un transistor défectueux est responsable du souffle sur le canal droit.
Tous les condensateurs chimiques et transistors sont remplacés.

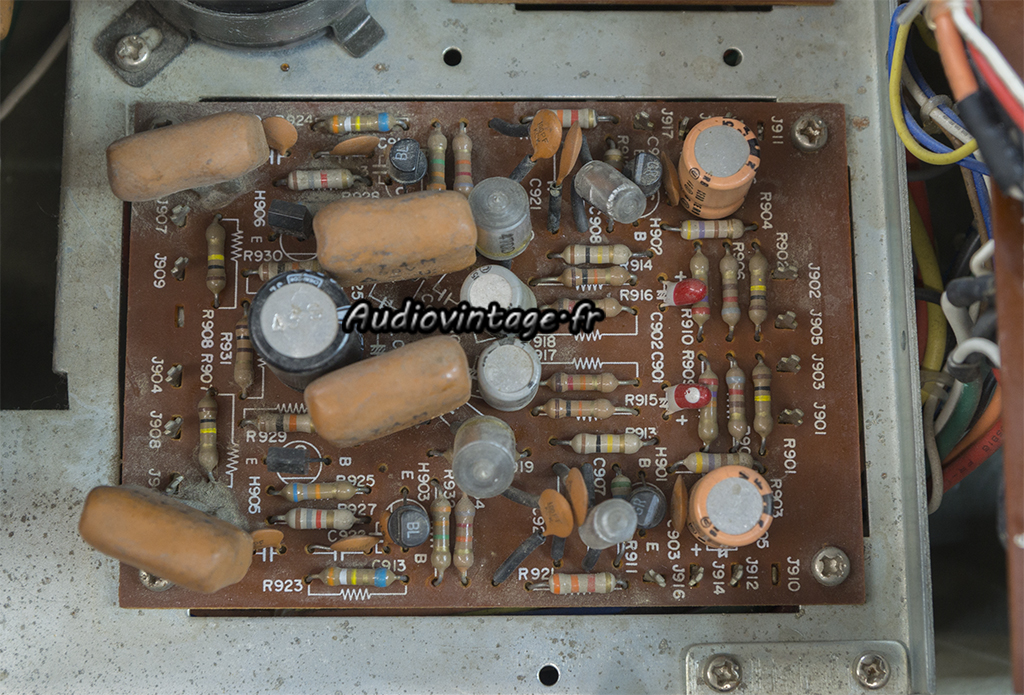

L’étage phono.
Comme pour le circuit de tonalité, tous les condensateurs chimiques et transistors sont remplacés.
Les trois condensateurs « canettes » originaux sont en parfait état et restent en place. Les commandes sont nettoyées. Courant de repos et symétrie d’écrêtage sont ajustés. Terminé.

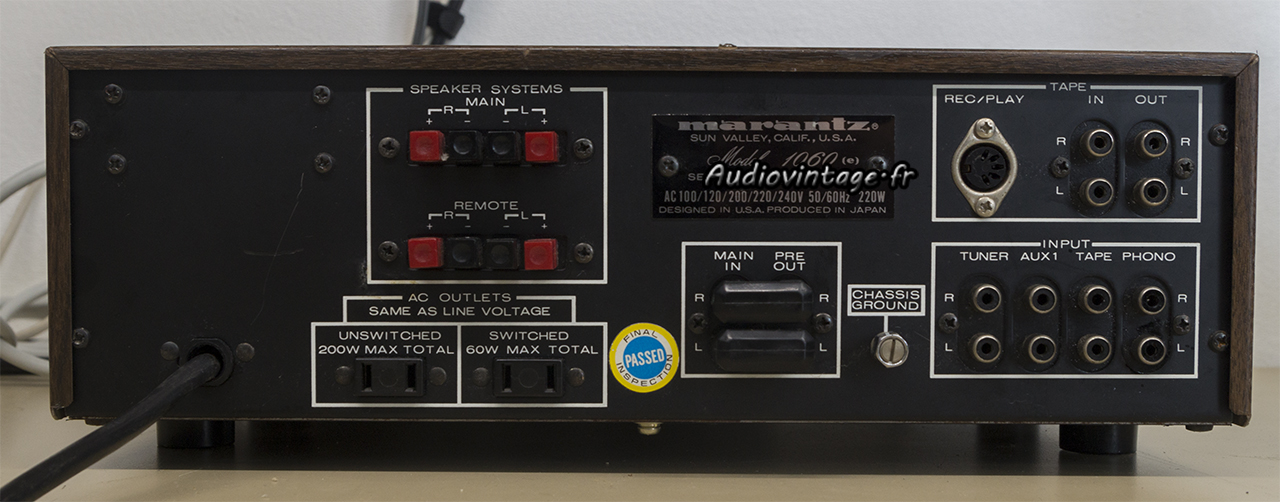

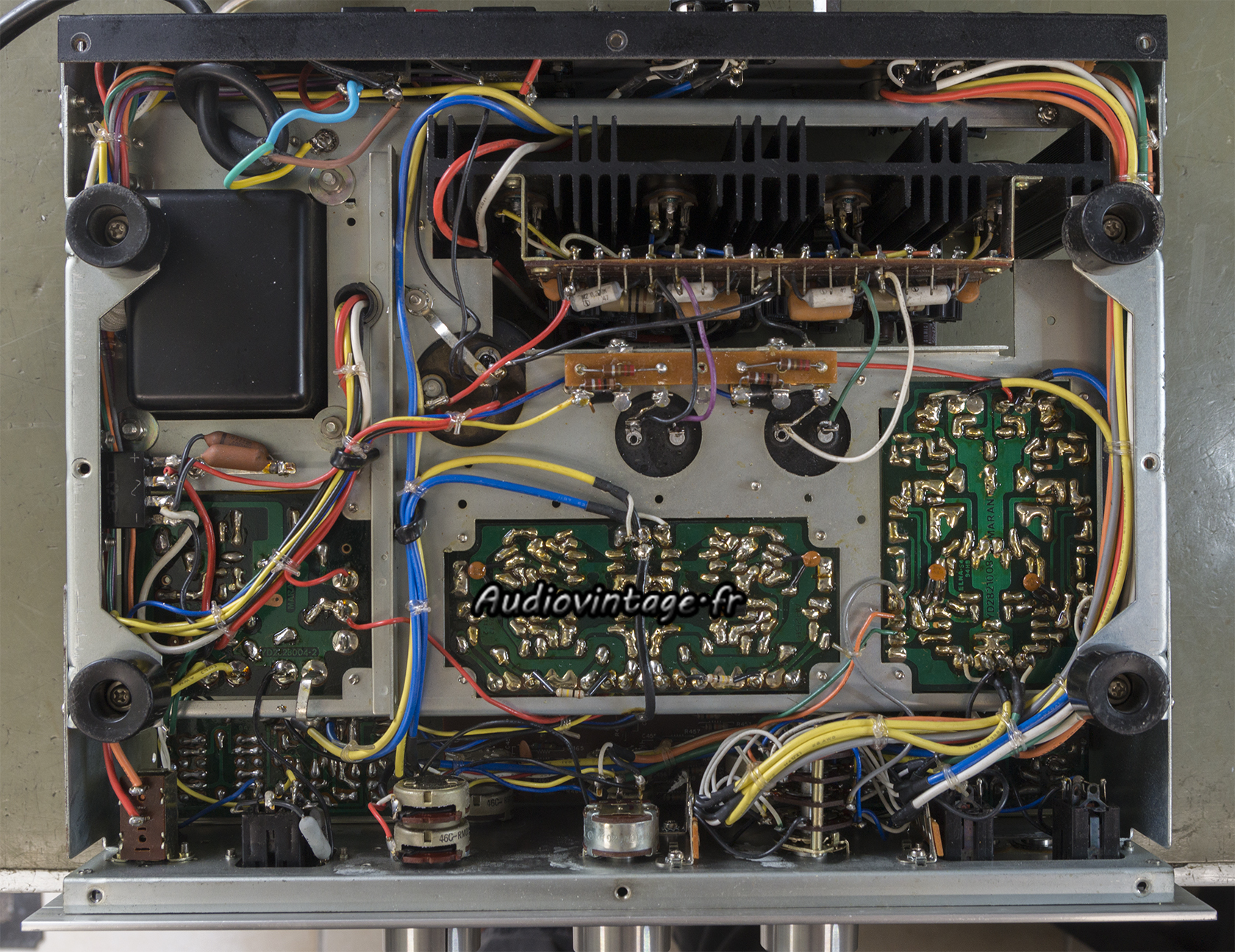

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux.
Distorsion à puissance nominale sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, loudness activé.

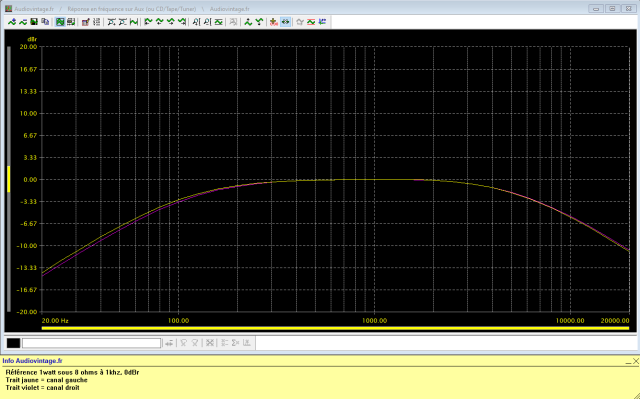

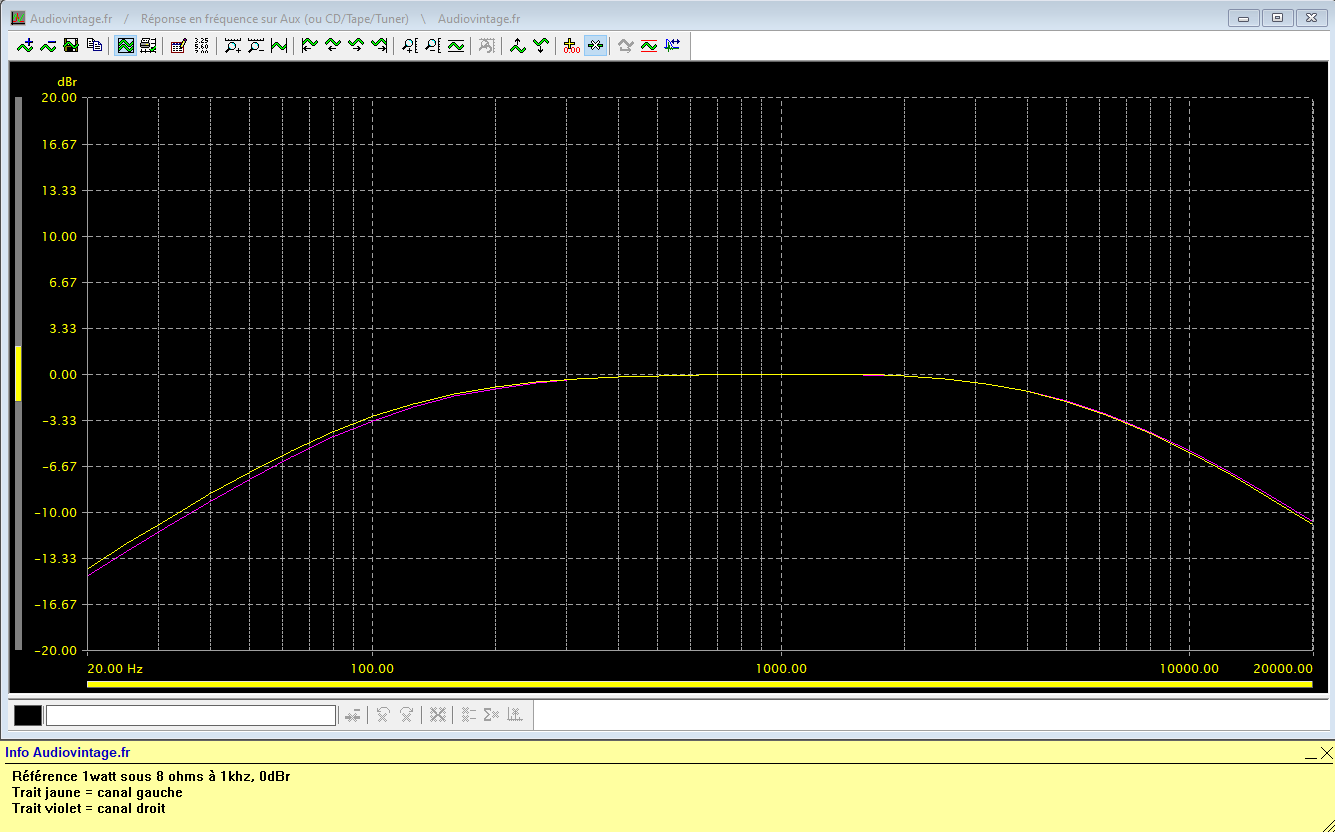

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, filtres activés.

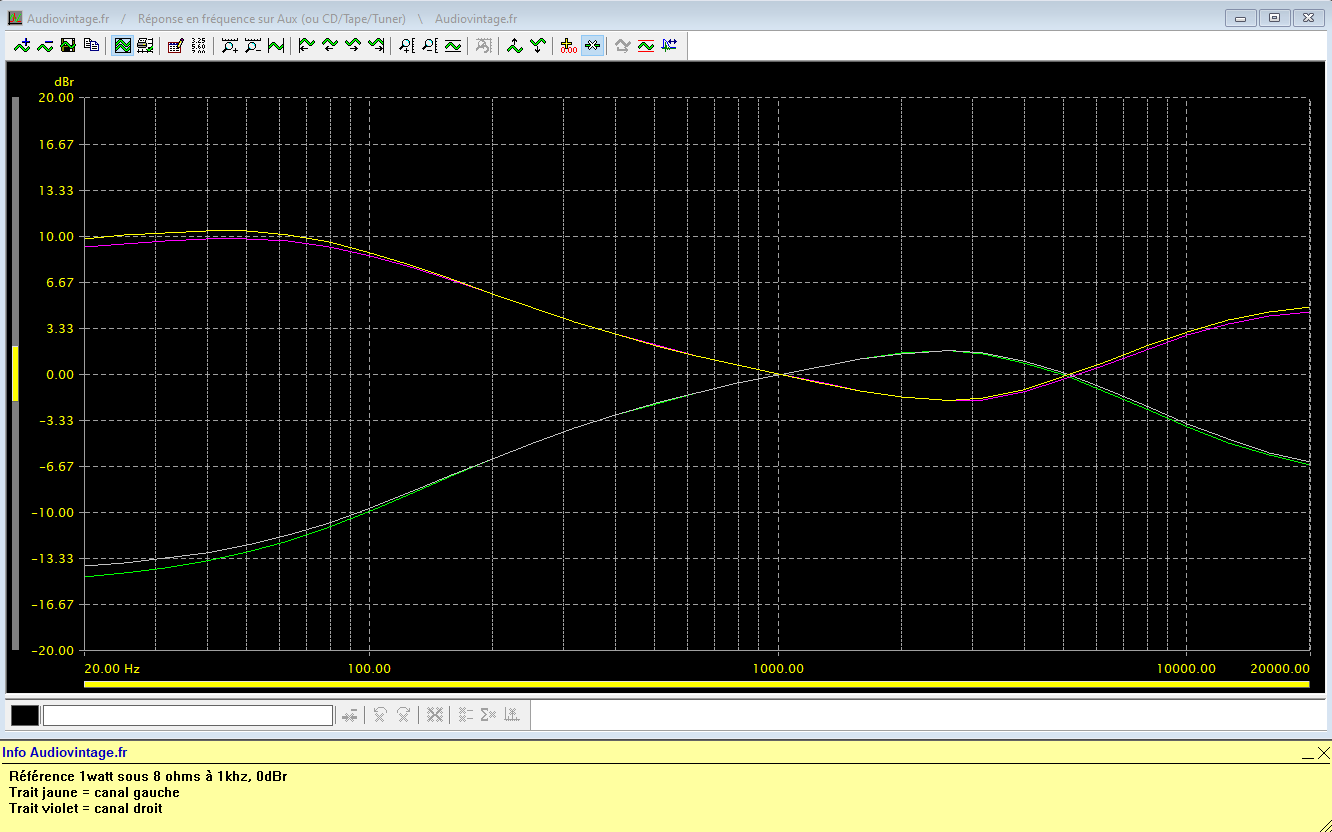

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs de tonalité au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux.
Rapport signal bruit à 2x30w sous 8 ohms, entrée aux.
Les mesures sur entrée phono :

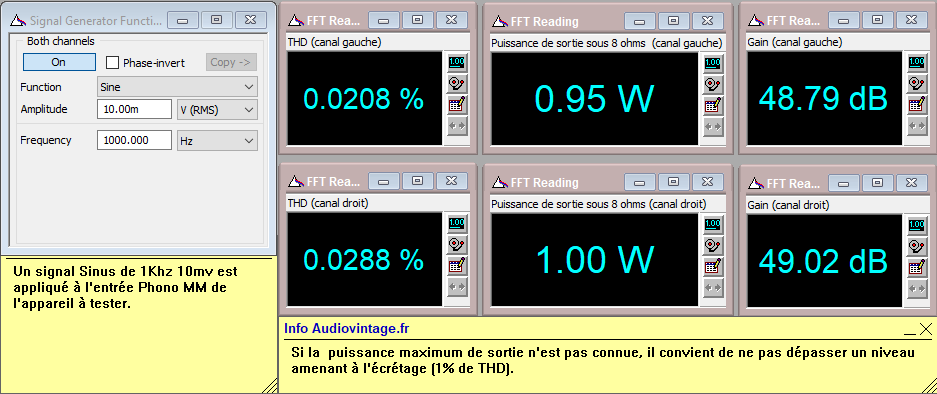

Distorsion à 2x1w sous 8 ohms, entrée phono.

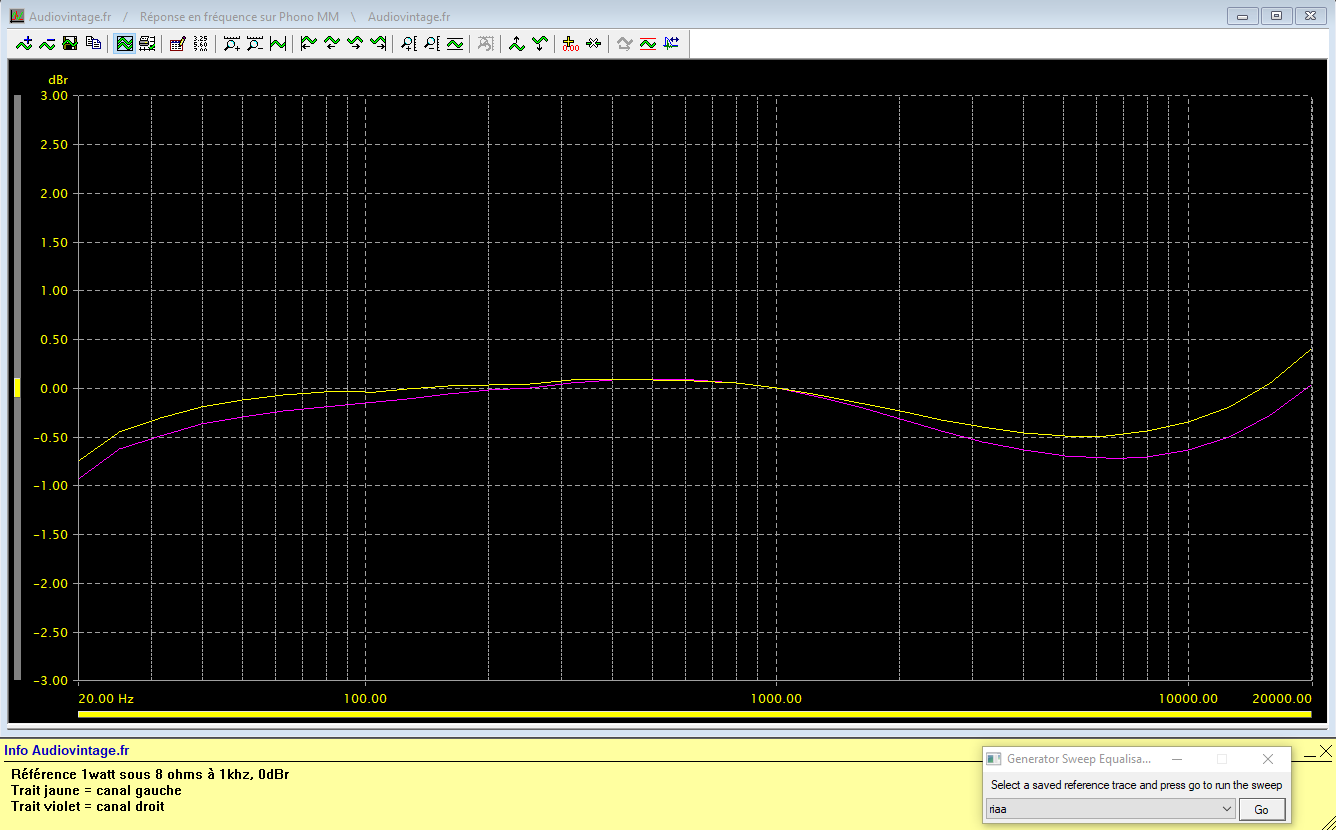

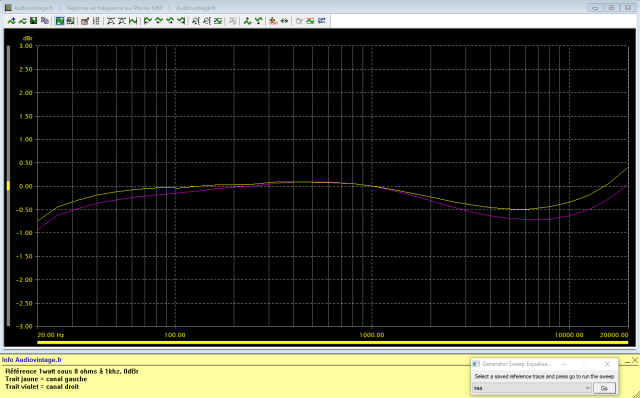

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono.

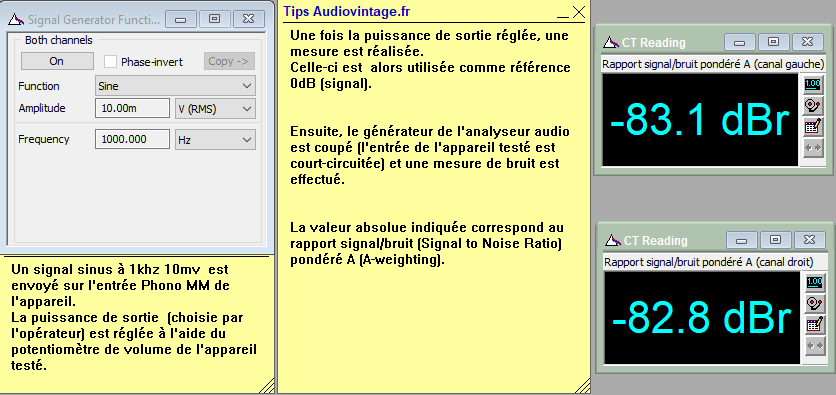

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

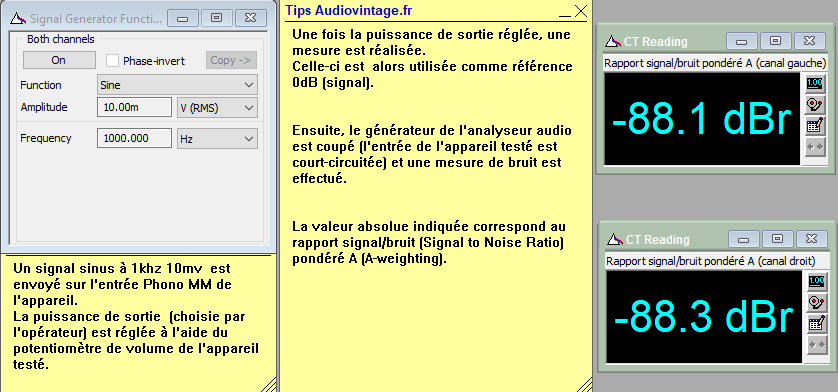

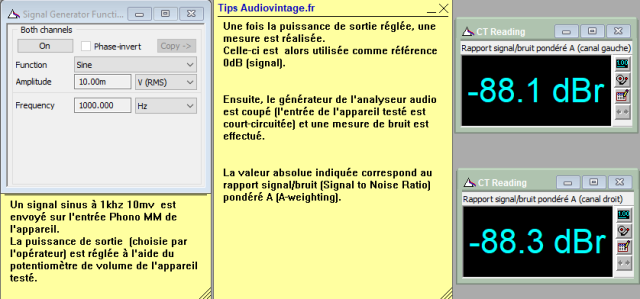

Rapport signal bruit à 2x30w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

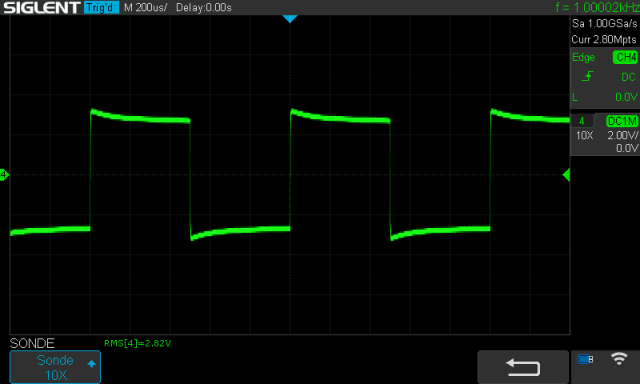

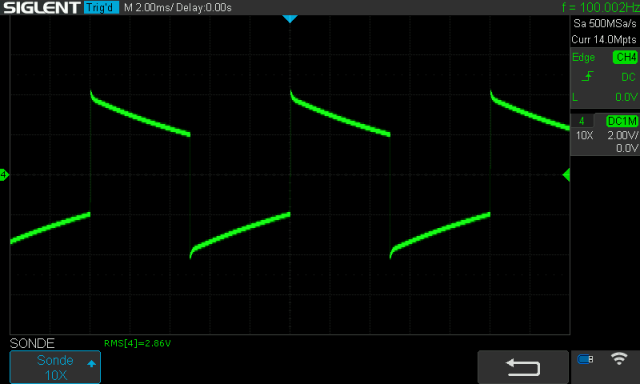

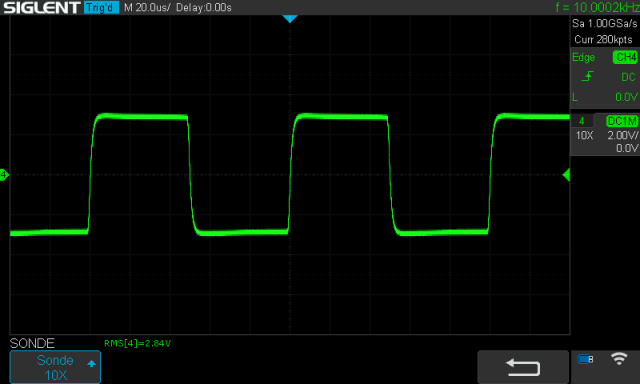

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
