Toshiba SB-404

TOSHIBA SB-404 : pas commun !
Un rare amplificateur quadriphonique Toshiba « sur le grill » aujourd’hui. Le SB-404.

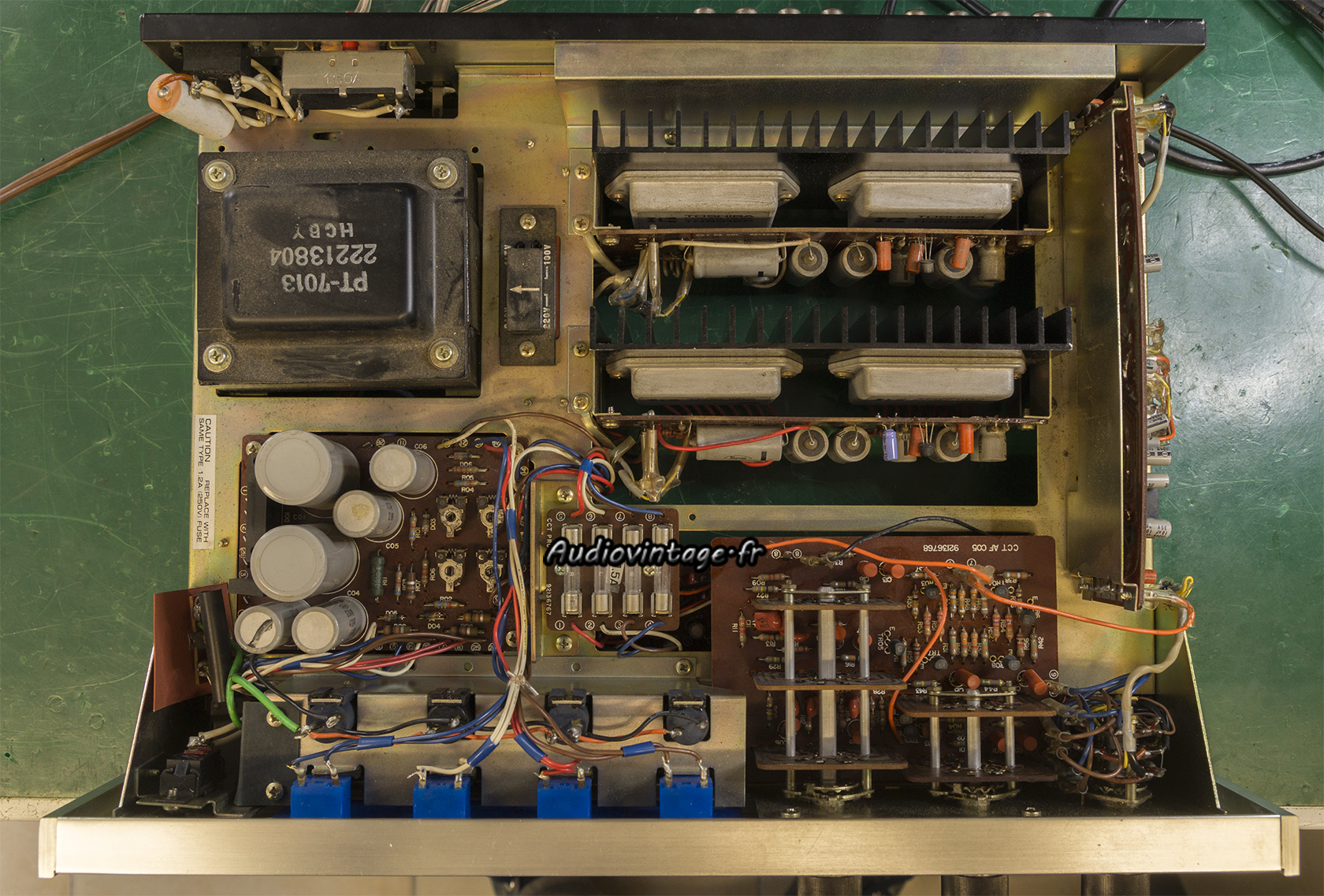

TOSHIBA SB-404 : à son arrivée.
Un modèle peu courant donc, qui utilise un « power pack » TH9015P pour chacun des canaux (deux avants et deux arrières).
L’appareil ne fonctionne plus sur un canal de la section préamplificateur.
Après quelques mesures, il apparait que plusieurs condensateurs chimiques sont HS et que tous les autres sont plus que fatigués…

TOSHIBA SB-404 : circuit "effets" à revoir.
Ici, le circuit qui gère les « effets » et le passage de deux à quatre canaux.

TOSHIBA SB-404 : circuit "effets"  revu.
Tous les condensateurs chimiques sont remplacés.

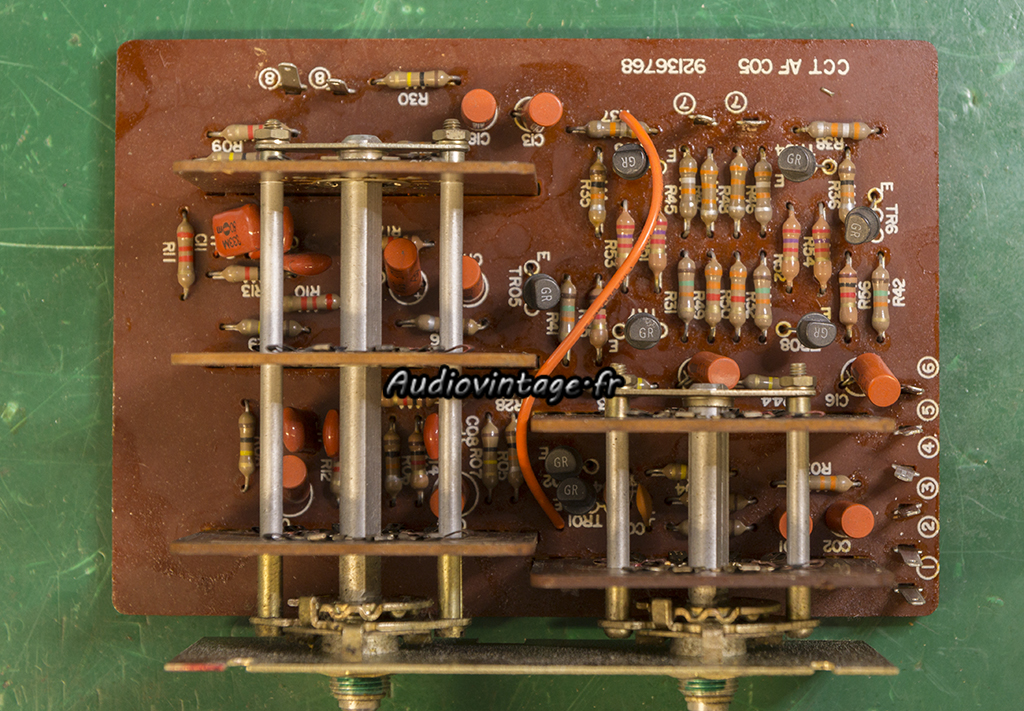

TOSHIBA SB-404 : circuit tonalité et volume à réviser.

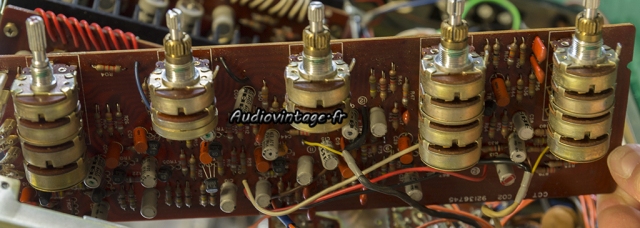

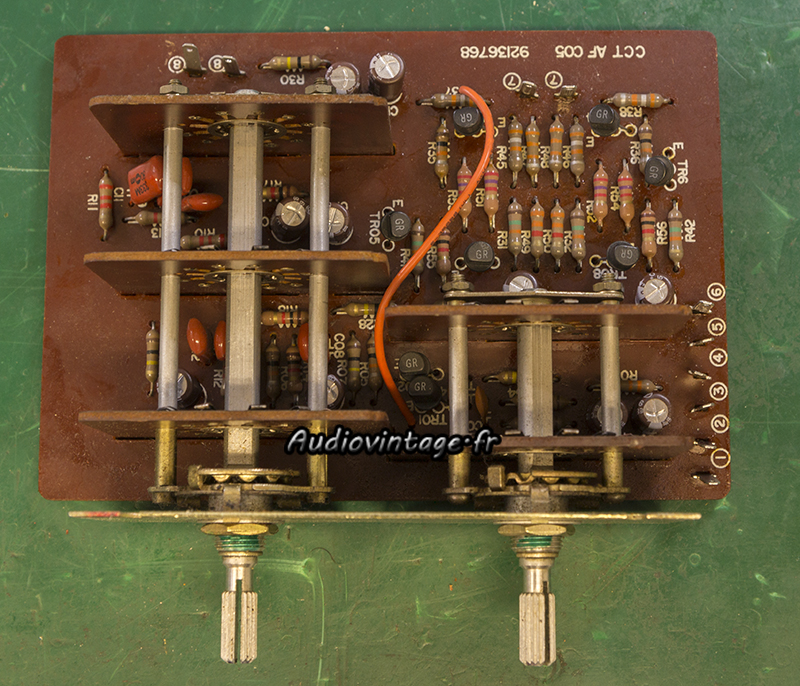

Dessous, le circuit de tonalité et de réglages des niveaux.

TOSHIBA SB-404 : circuit tonalité et volume  révisé.
Condensateurs chimiques neufs.

TOSHIBA SB-404 : alimentation à revoir.

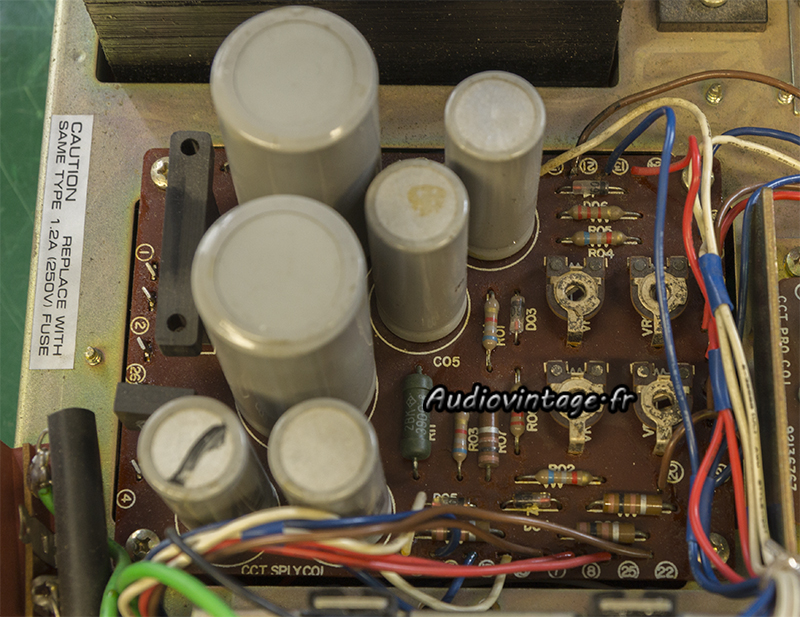

La section alimentation. A droite, les résistances d’ajustements des vumètres (réglés en fin d’intervention).

TOSHIBA SB-404 : alimentation revue.
Condensateurs neufs en place.

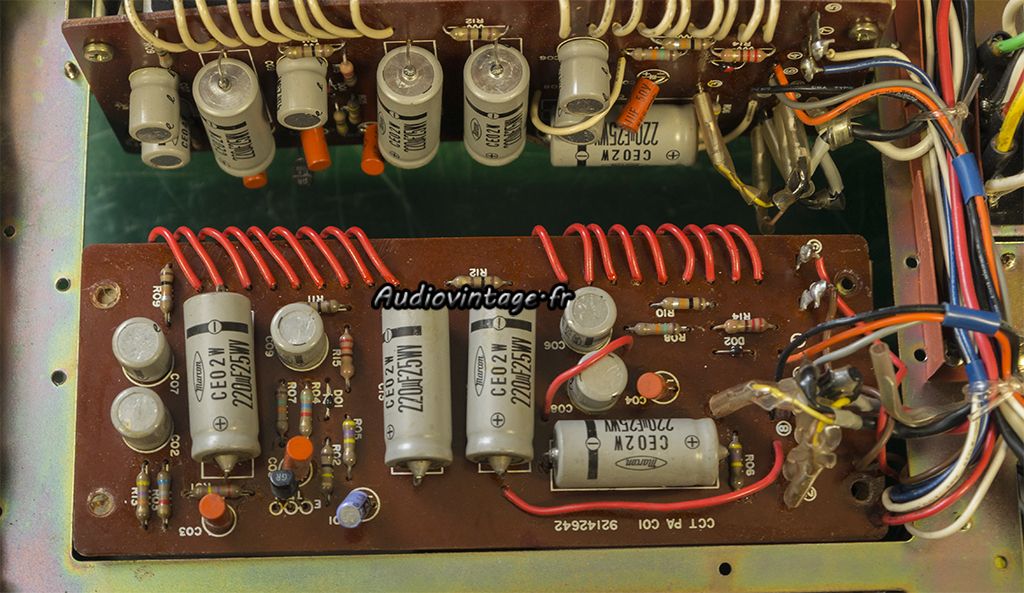

TOSHIBA SB-404 : "power pack"

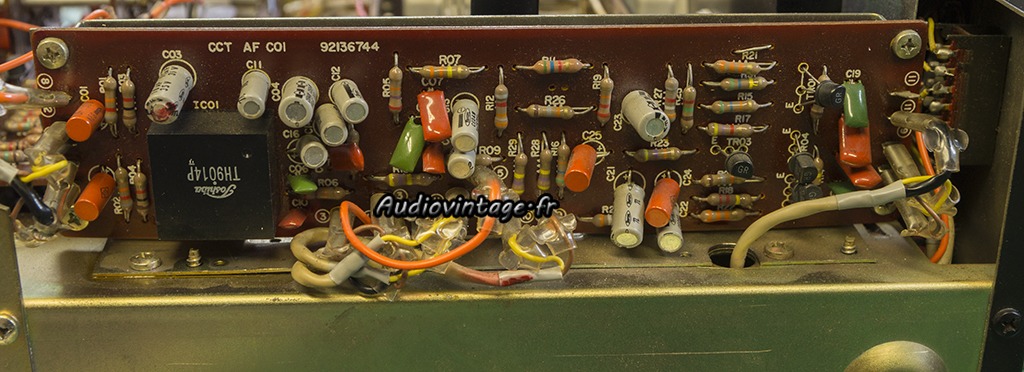

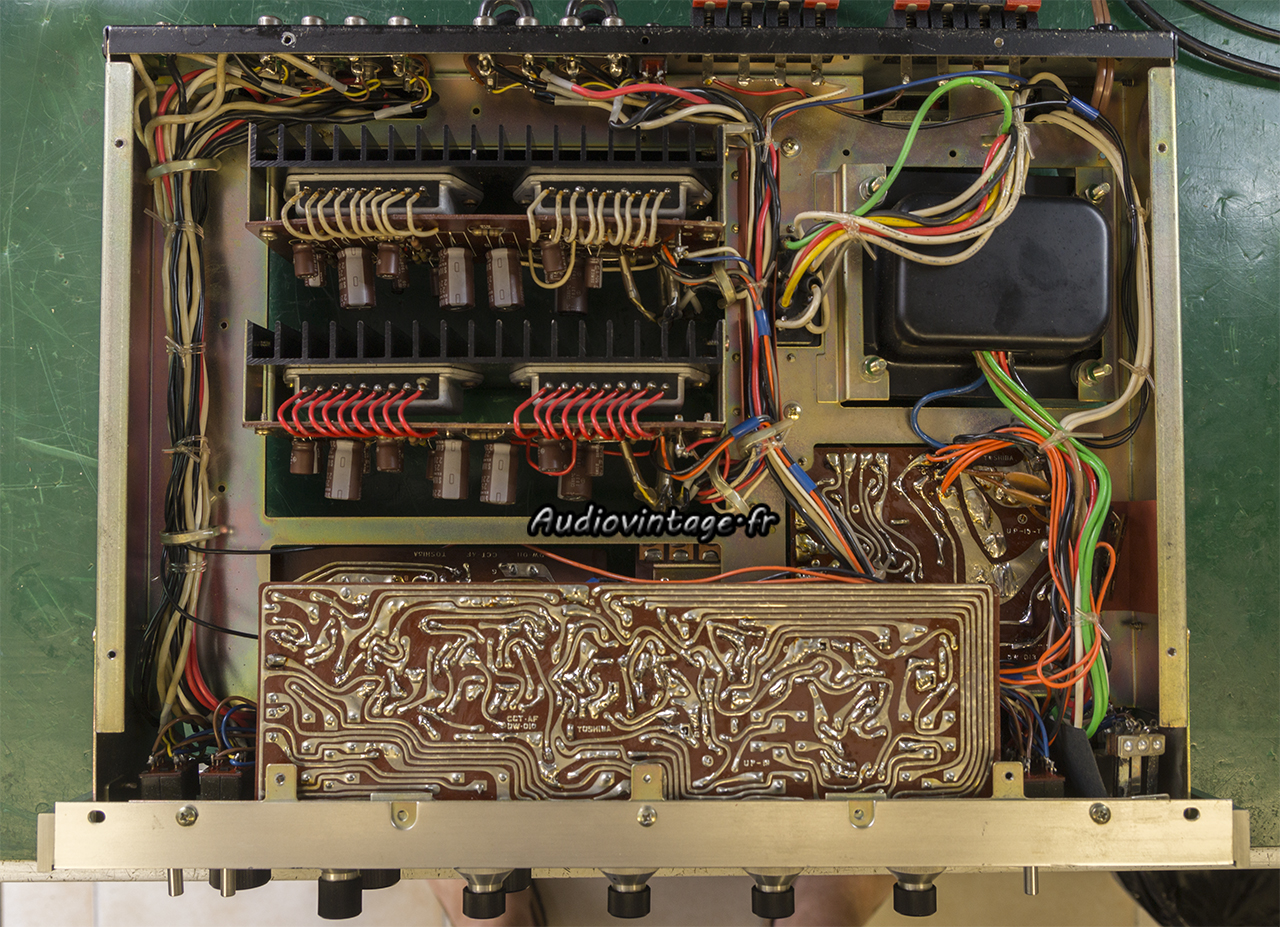

Gros plan sur deux des quatre modules d’amplification.

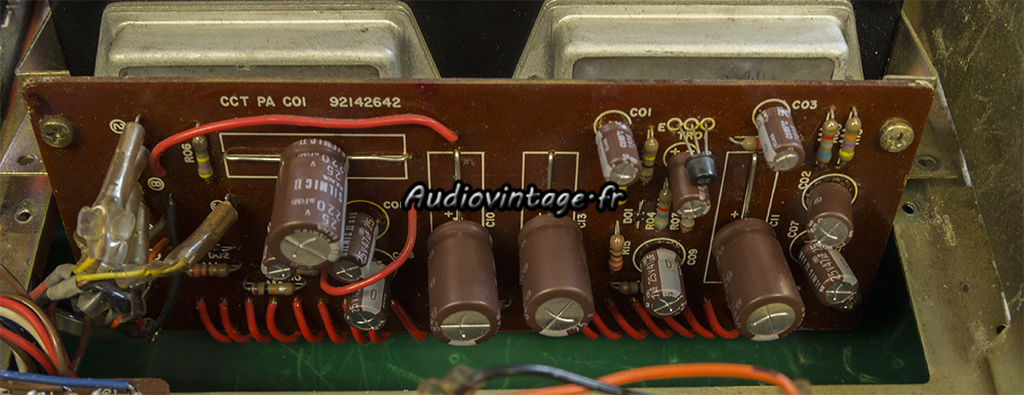

TOSHIBA SB-404 : circuit d’amplification à réviser.
Le petit condensateur bleu n’est pas d’origine, pour autant il est lui aussi sur la fin…

TOSHIBA SB-404 : circuit d’amplification révisé.
Condensateurs chimiques neufs. Le second circuit identique reçoit les mêmes soins.

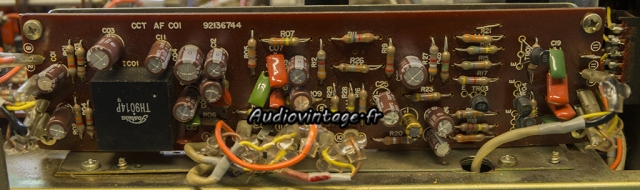

TOSHIBA SB-404 : étage phono à réviser.
Sur le côté de l’appareil, l’étage phono.

TOSHIBA SB-404 : étage phono révisé.
Révisé.

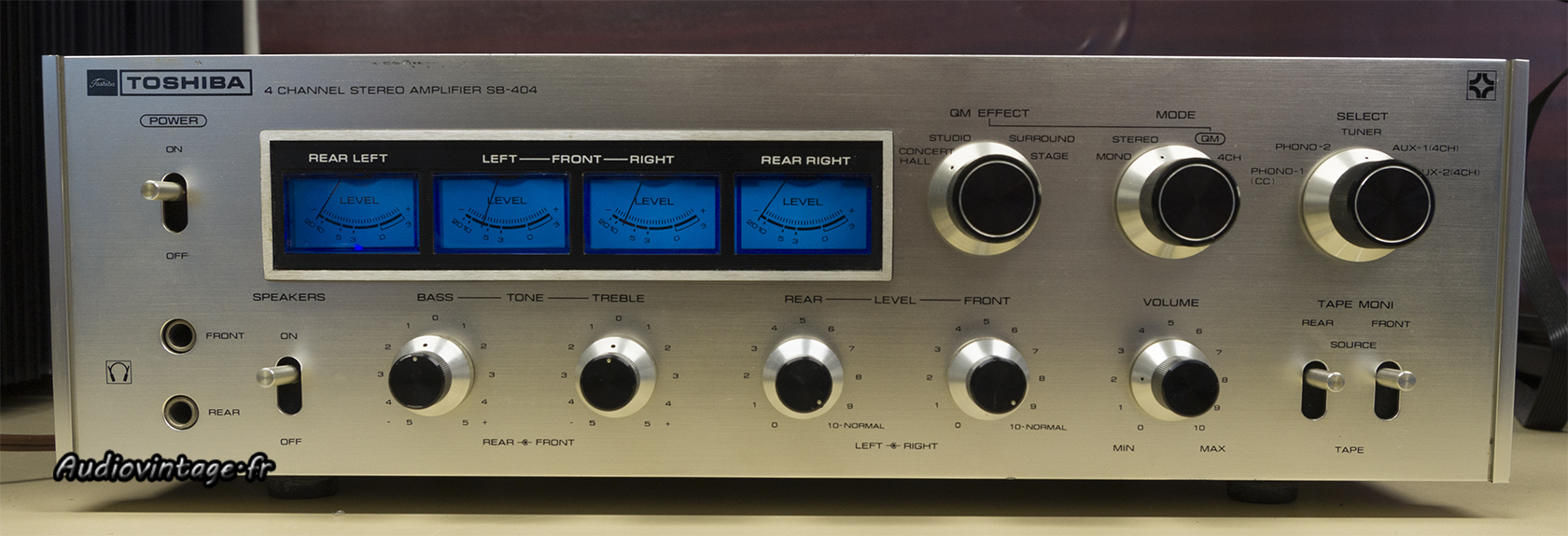

TOSHIBA SB-404 : terminé.
Terminé.

TOSHIBA SB-404 : distorsion-à-2x1w-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant

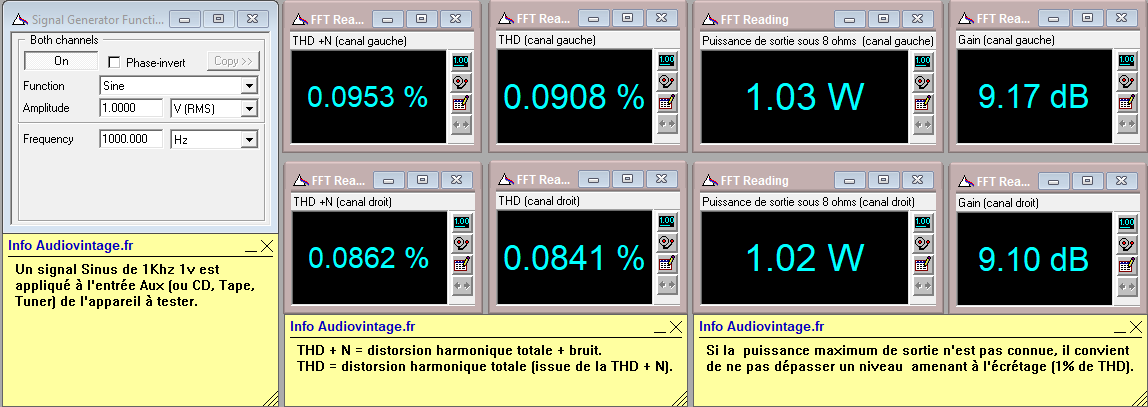

Distorsion à 2x1w sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : distorsion-à-2x1w-sous-8-ohms-entrée-aux-mode-quadri-canaux-arrière

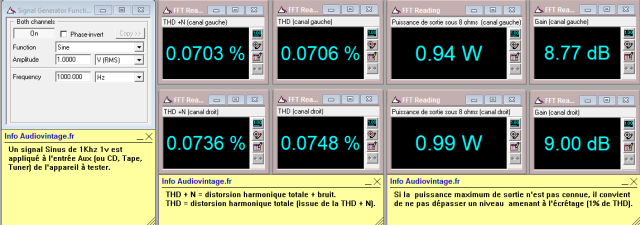

Même mesure, mais pour les canaux arrières.

TOSHIBA SB-404 : distorsion-à-2x15w-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant

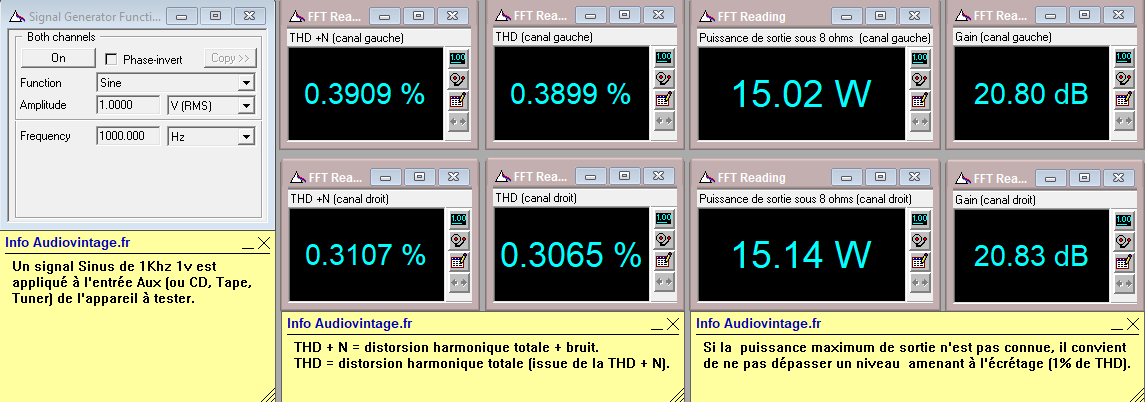

Distorsion à 2x15w sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : distorsion-à-2x15w-sous-8-ohms-entrée-aux-mode-quadri-canaux-arrière
Même mesure, mais pour les canaux arrières.

TOSHIBA SB-404 : distorsion-à-2x20w-sous-8-ohms-entrée-tuner-mode-stéréo

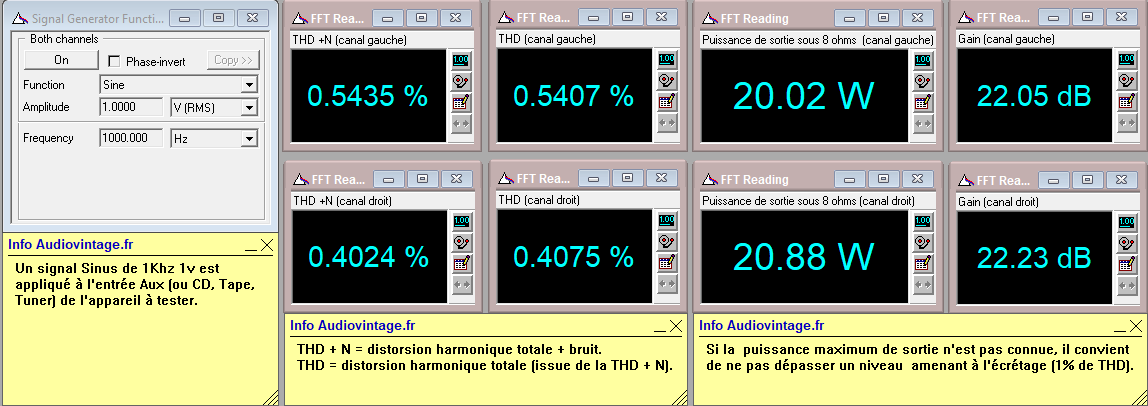

Distorsion relevée à 2x20w sous 8 ohms, mode stéréo (btl), entrée tuner.

TOSHIBA SB-404 : IMD-à-2x1w-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant

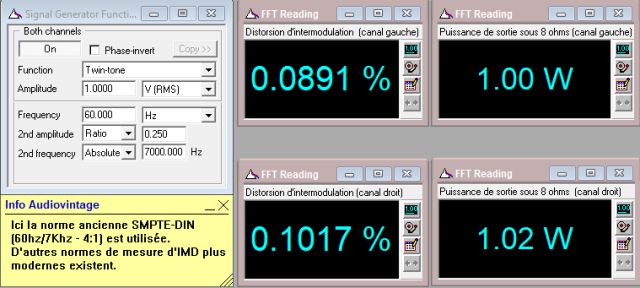

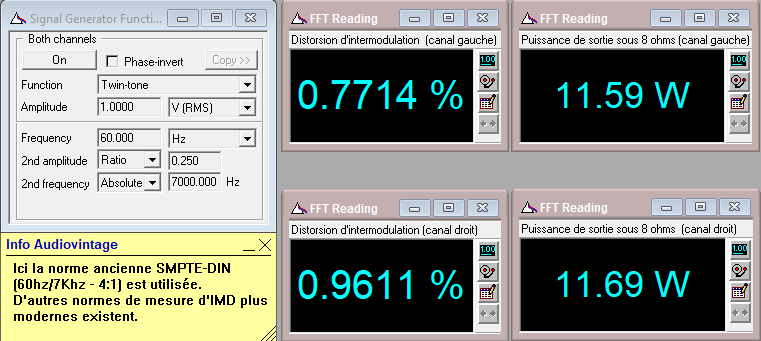

Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : IMD-à-lécrêtage-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-15w-en-sortie-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant

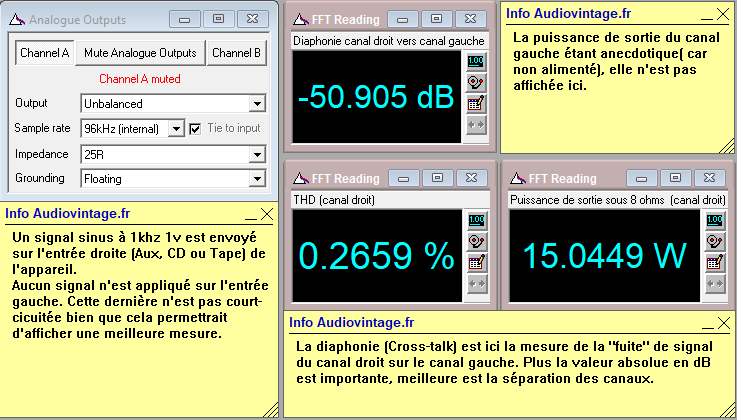

Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, mode quadri, canaux avants, entrée aux.

TOSHIBA SB-404 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-15w-en-sortie-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, mode quadri, canaux avants, entrée aux.

TOSHIBA SB-404 : réponse-en-fréquence-à-2x1w-sou-8-ohms-entrée-aux-mode-quadri-canaux-avant

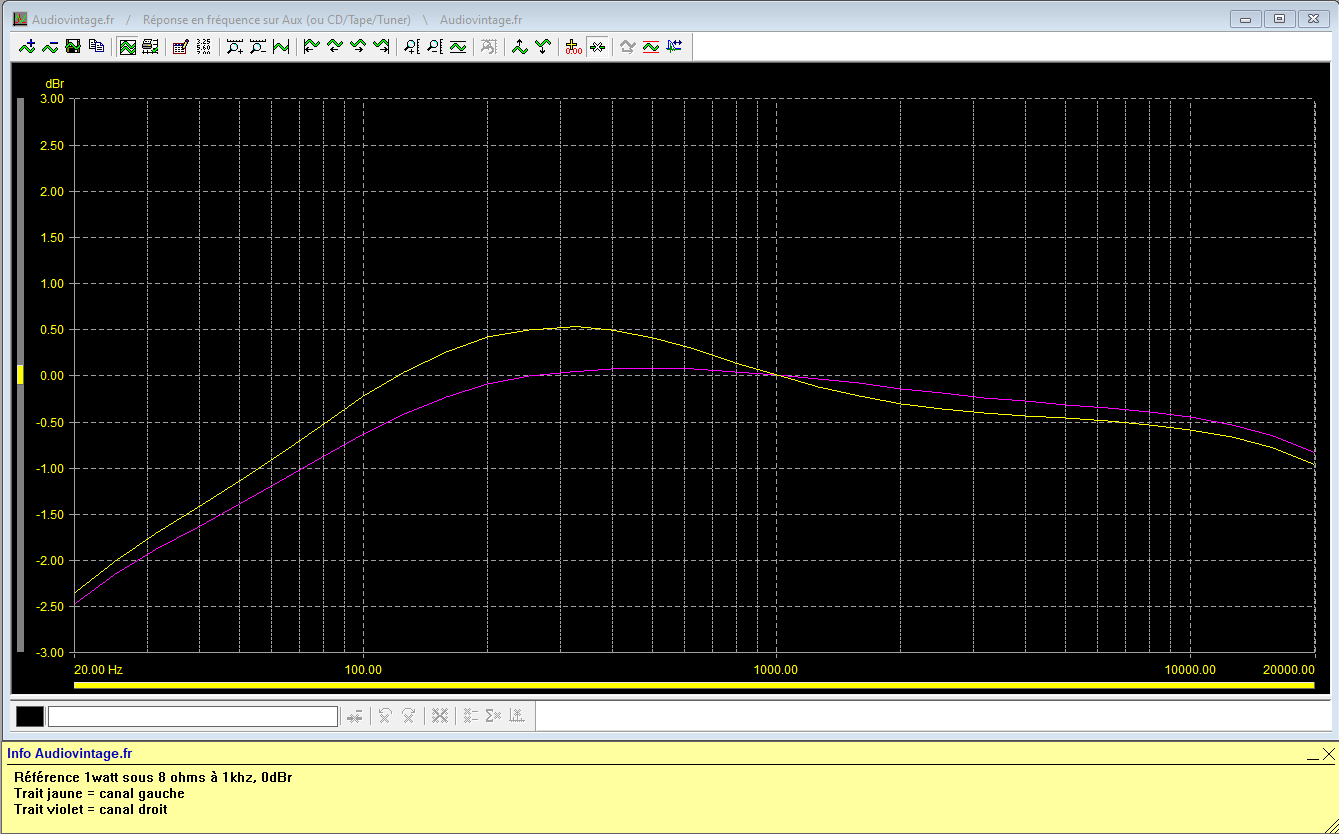

Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : rapport-signal-bruit-à-2x15w-sous-8-ohms-entrée-aux-mode-quadri-canaux-avant
Rapport signal bruit à 2x15w sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-mode-quadri-canaux-avant

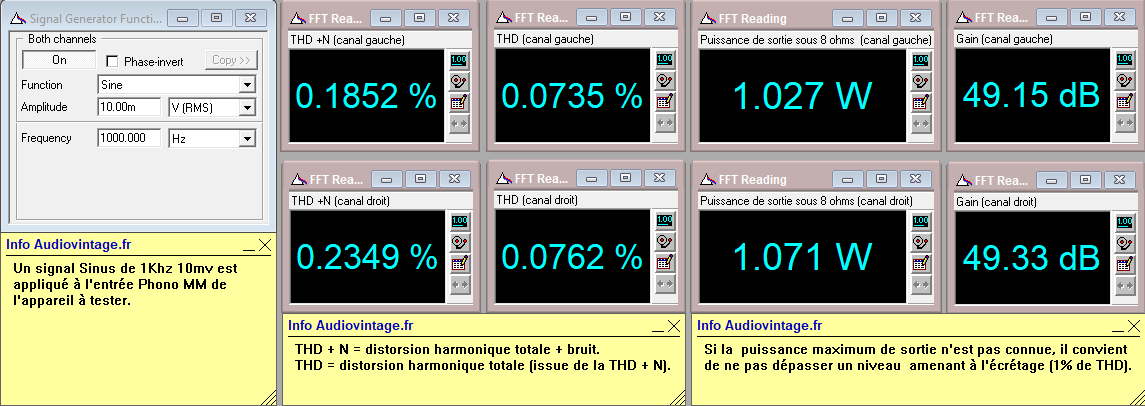

Distorsion à 2x1w sous 8 ohms, entrée phono,mode quadri, canaux avants.

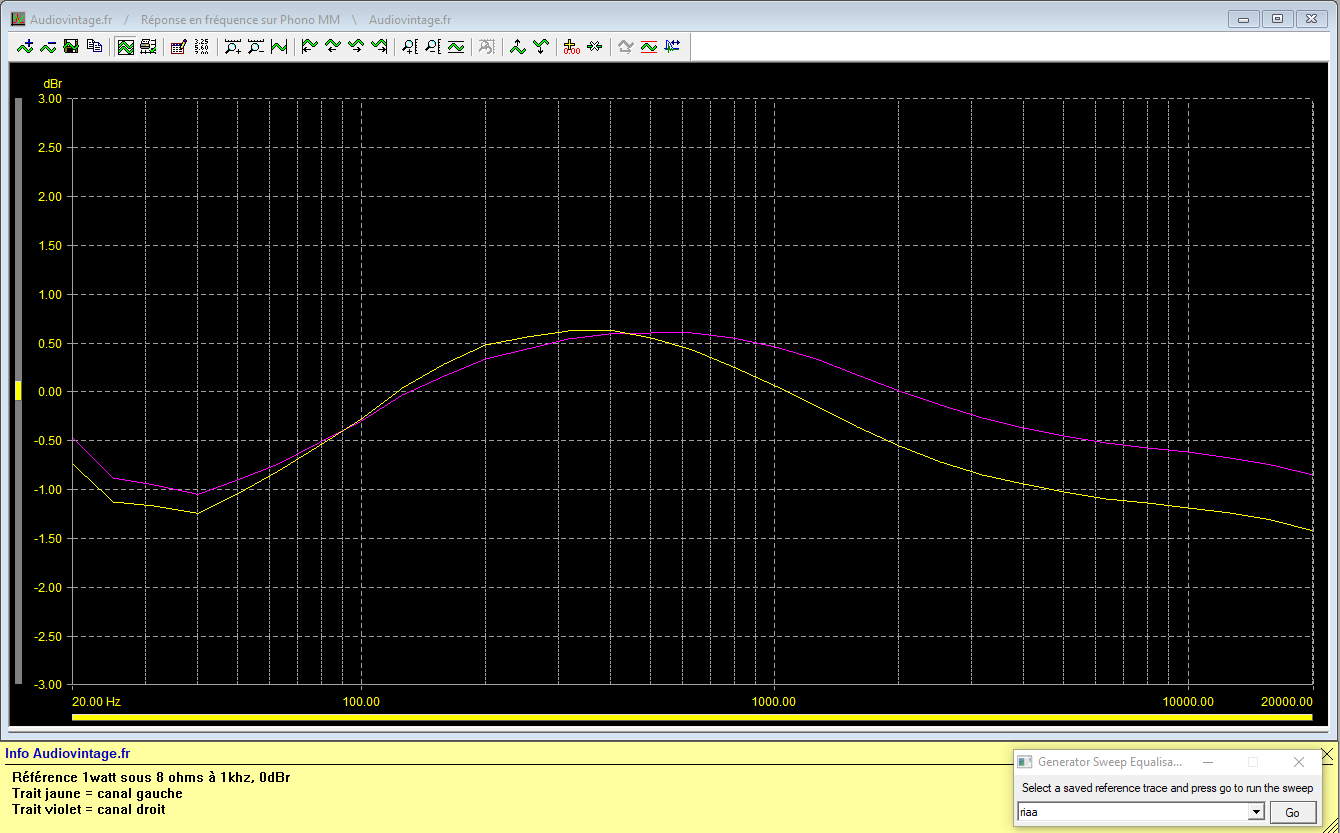

TOSHIBA SB-404 : réponse-en-fréquence-à-2x1w-sou-8-ohms-entrée-phono-mode-quadri-canaux-avant
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, mode quadri, canaux avants.

TOSHIBA SB-404 : signal-carré-à-100hz
TOSHIBA SB-404 : signal-carré-à-1khz
TOSHIBA SB-404 : signal-carré-à-10khz
TOSHIBA SB-404 : temps-de-montée-à-10khz

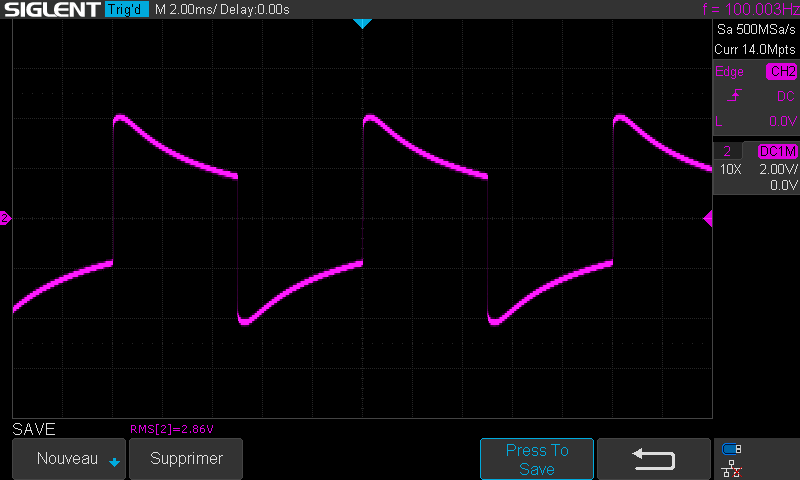

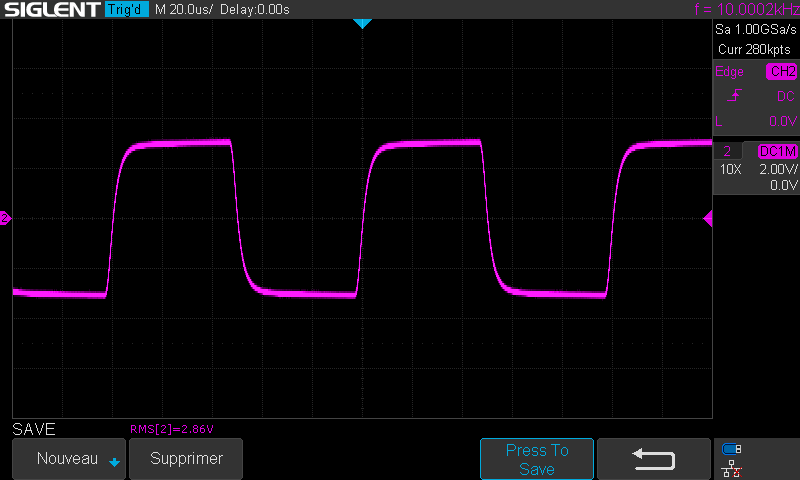

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, mode quadri, canaux avants.

TOSHIBA SB-404 : connectique.

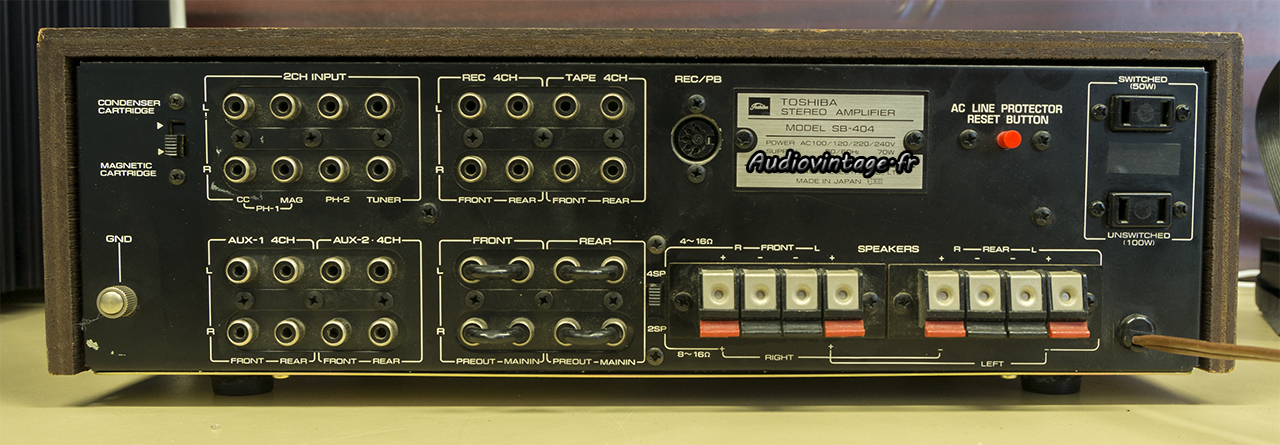

Connectique.
