Sansui AU-5900 : à peine connu :)
Sansui + panne = audiovintage. Logique qui se confirme encore cette fois-ci avec la prise en charge d’un Sansui AU-5900 défectueux.

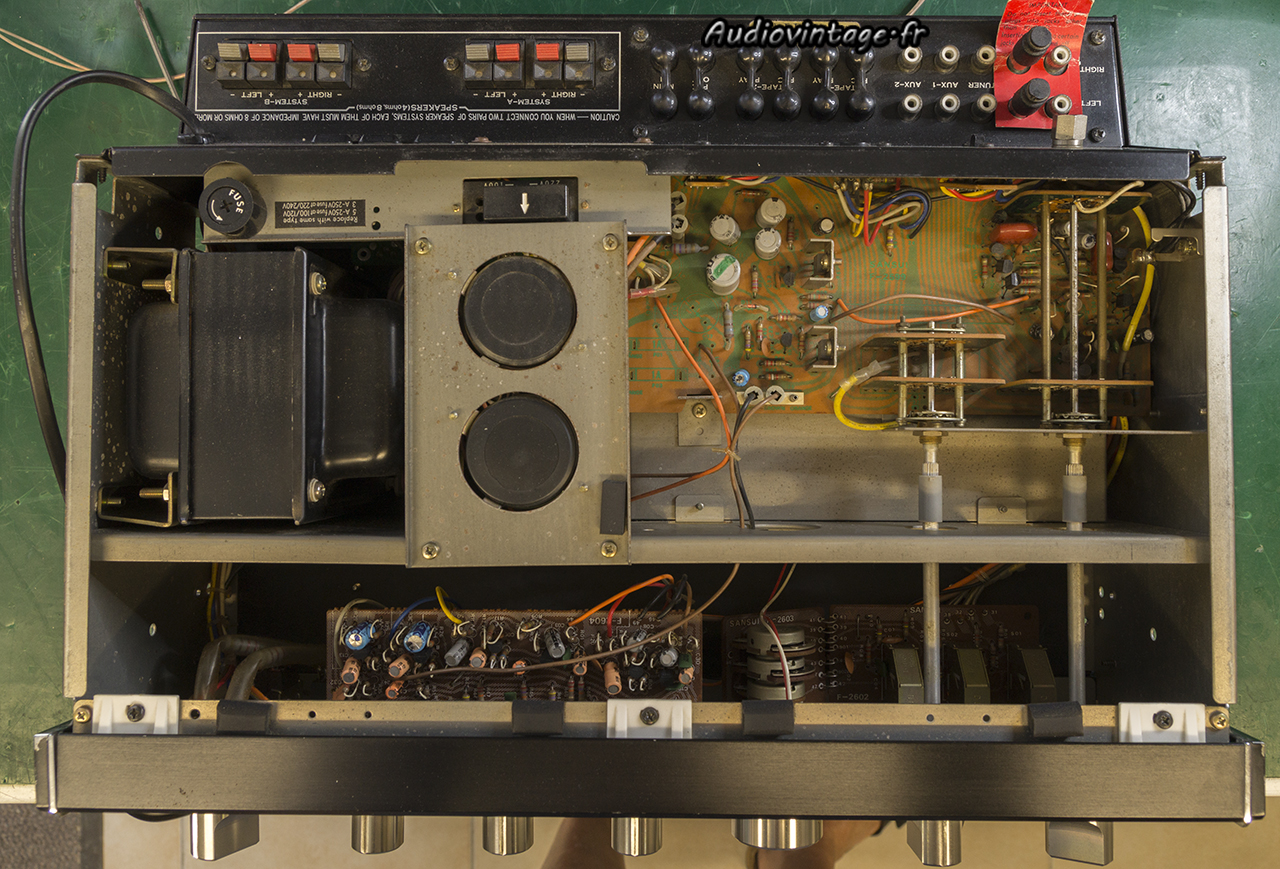

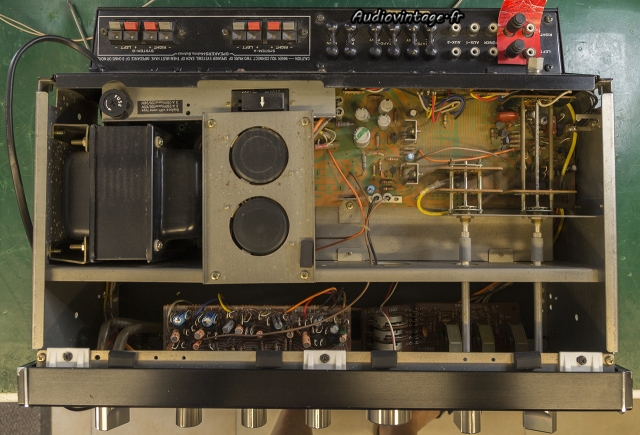

Sansui AU-5900 : à son arrivée.
Sansui AU-5900 : à son arrivée.
L’appareil émet de forts craquements rendant son utilisation impossible.
Ce sont des symptômes plutôt communs pour des appareils de cette série et de cet âge. Une révision complète s’impose.
L’appareil à a déjà eu droit à une intervention passée, il semble que celle-ci se soit limitée à la réfection des soudures sous les prises rca (du classique encore une fois sur cette série) et le remplacement d’un fusible (pas de la bonne valeur).

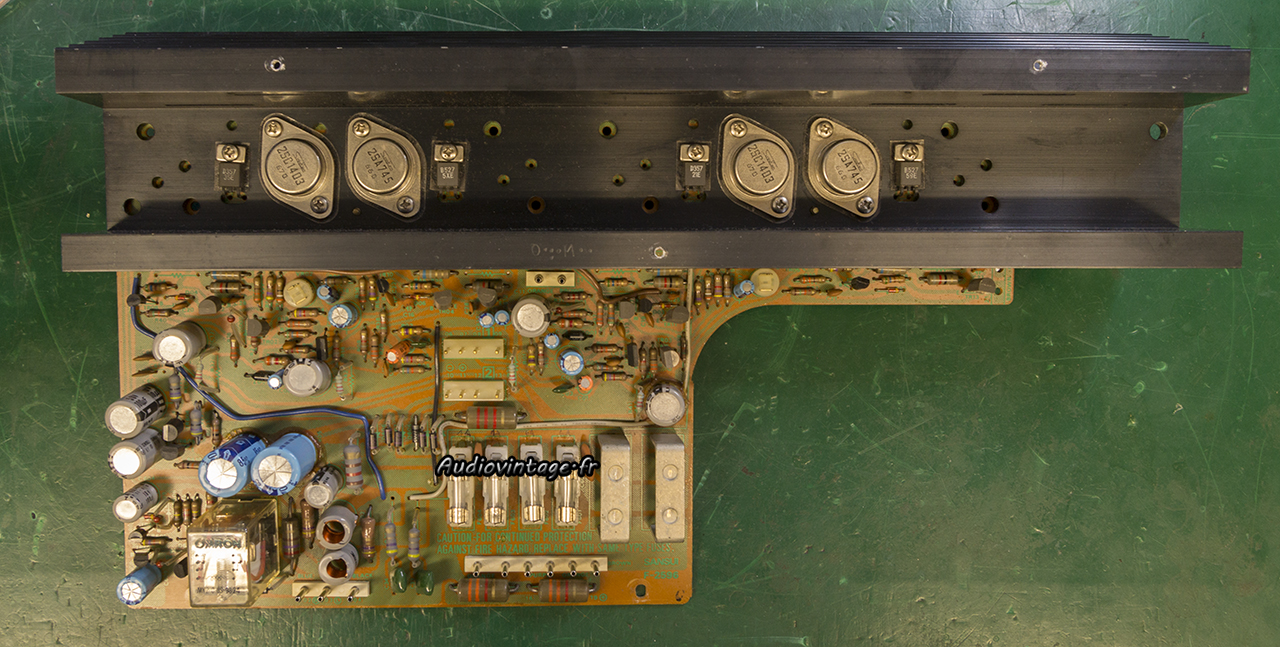

Sansui AU-5900 : circuit principal à réviser.
Retrait du circuit principal.

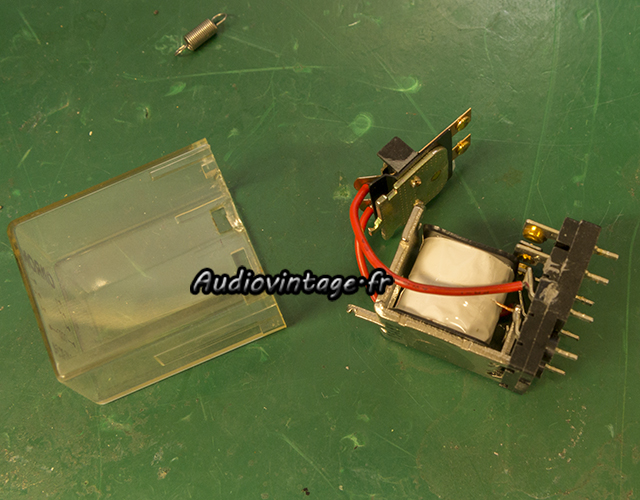

Sansui AU-5900 :  nettoyage du relais.
Démontage et nettoyage du relais.

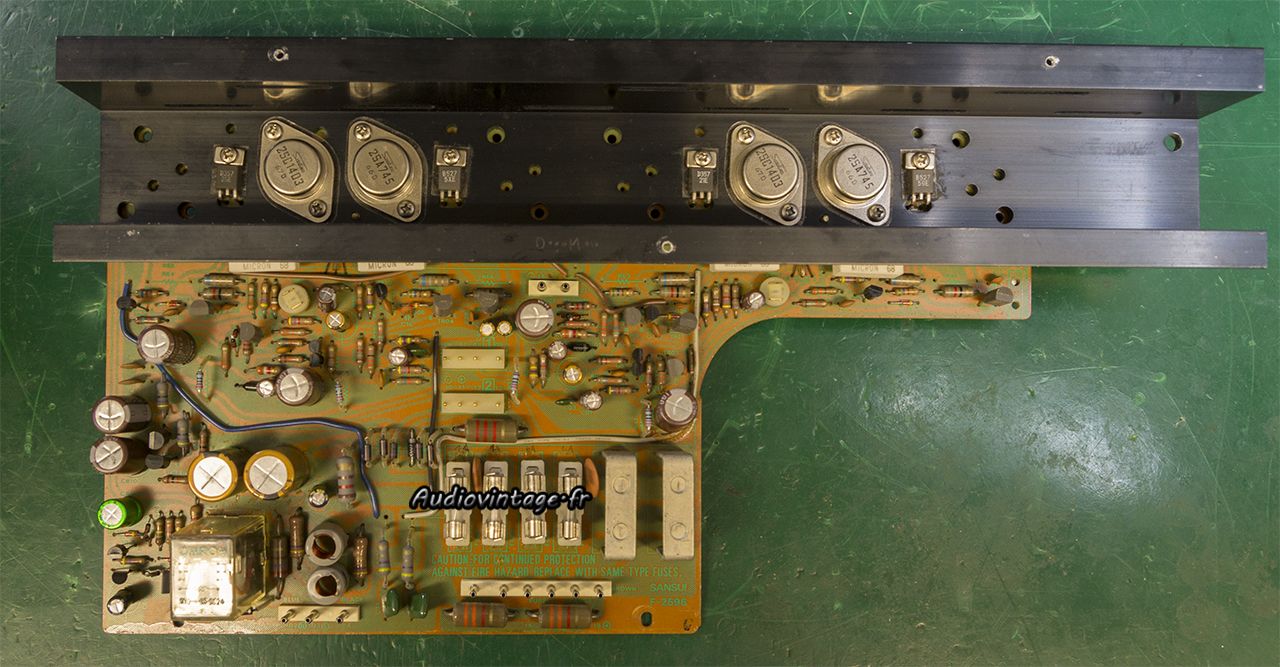

Sansui AU-5900 : circuit principal révisé.
Condensateurs chimiques neufs partout, remplacement de certains transistors et résistances.

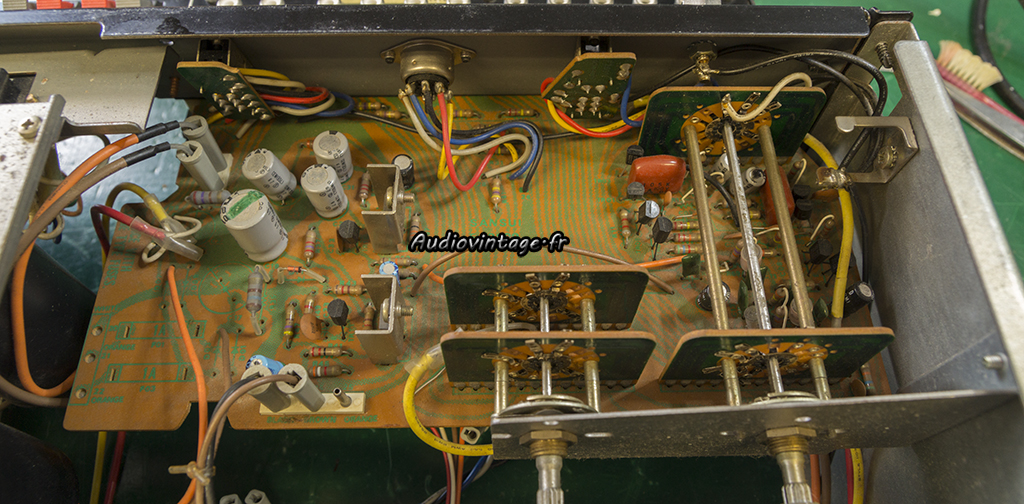

Sansui AU-5900 : alimentation et phono à revoir.
A gauche l’alimentation, à droite l’étage phono.

Sansui AU-5900 : alimentation et phono révisés.
Ici aussi, condensateurs chimiques neufs et remplacement de nombreux transistors.

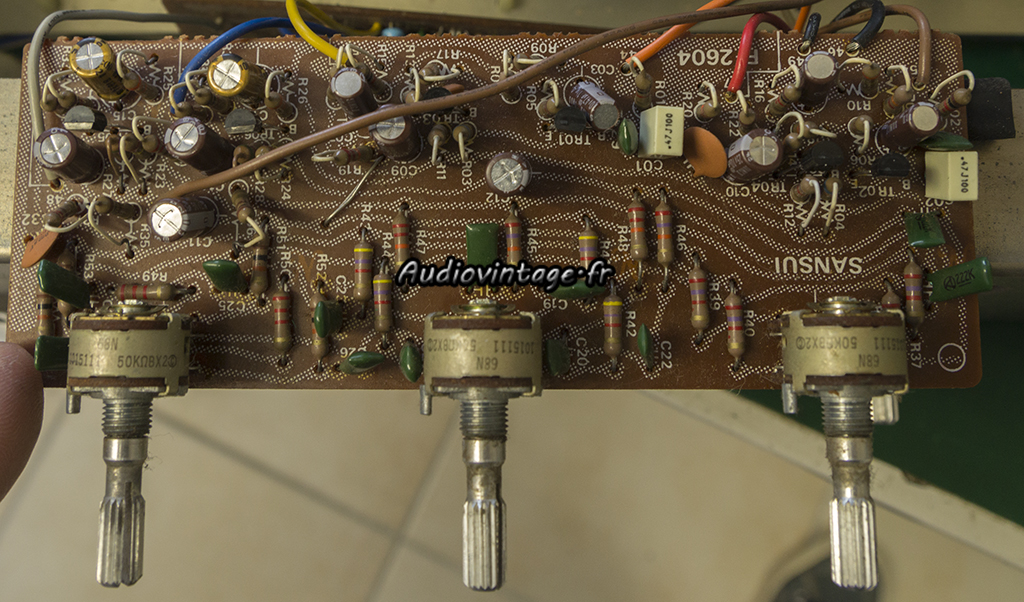

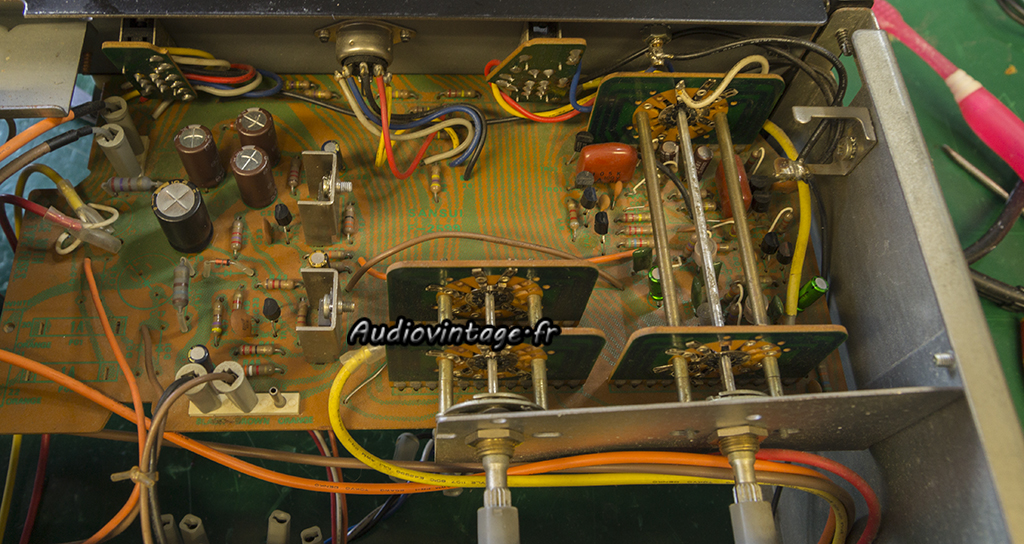

Sansui AU-5900 : circuit de tonalité à réviser.
Le circuit de tonalité.

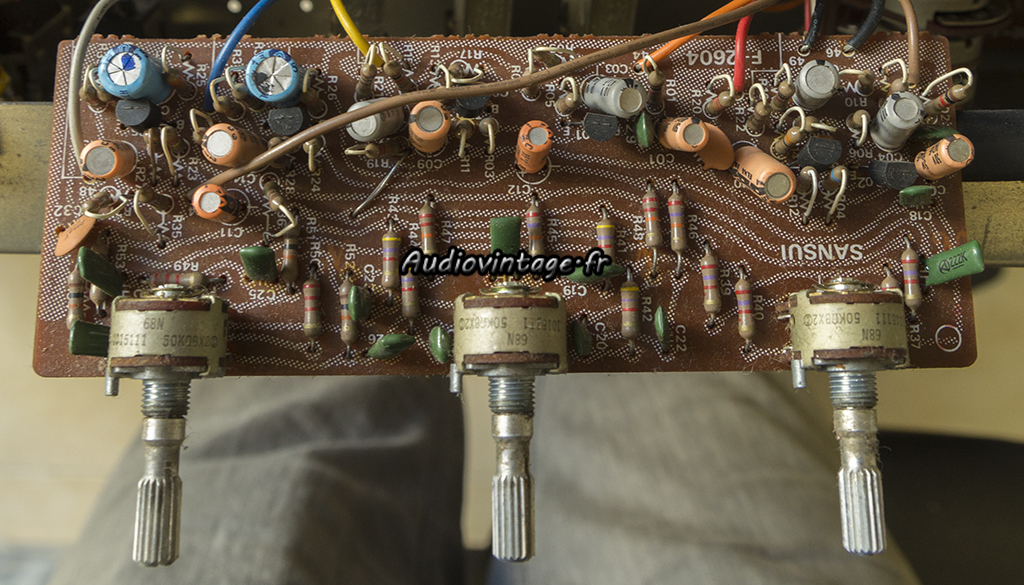

Sansui AU-5900 : circuit de tonalité révisé.
On prend les mêmes et on recommence 🙂

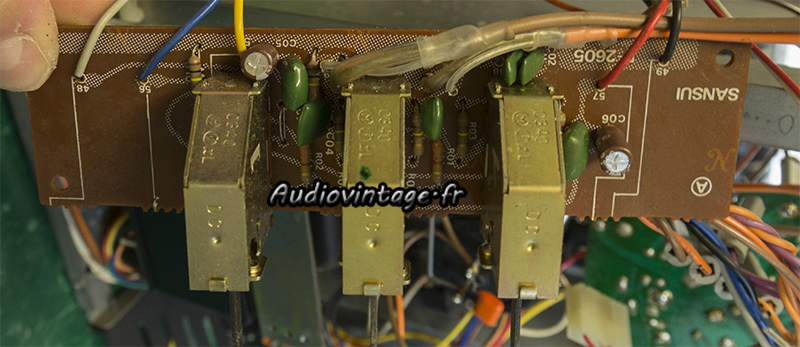

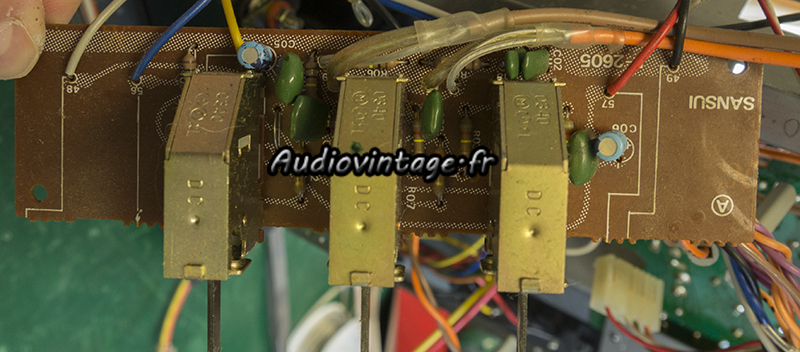

Sansui AU-5900 : circuit filtre à revoir.
Le circuit « filtres ».

Sansui AU-5900 : circuit filtre révisé.
Deux condensateurs chimiques remplacés.

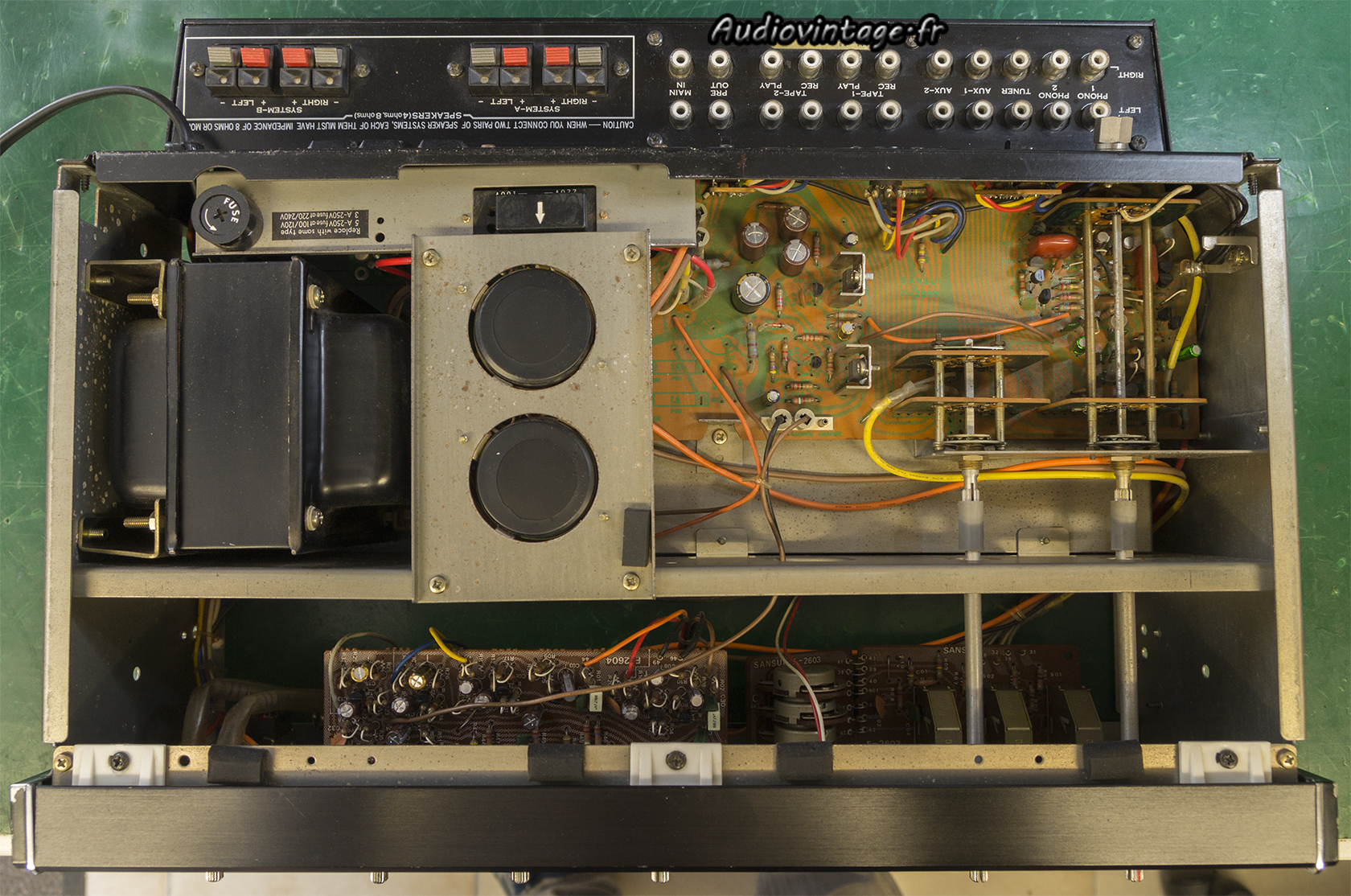

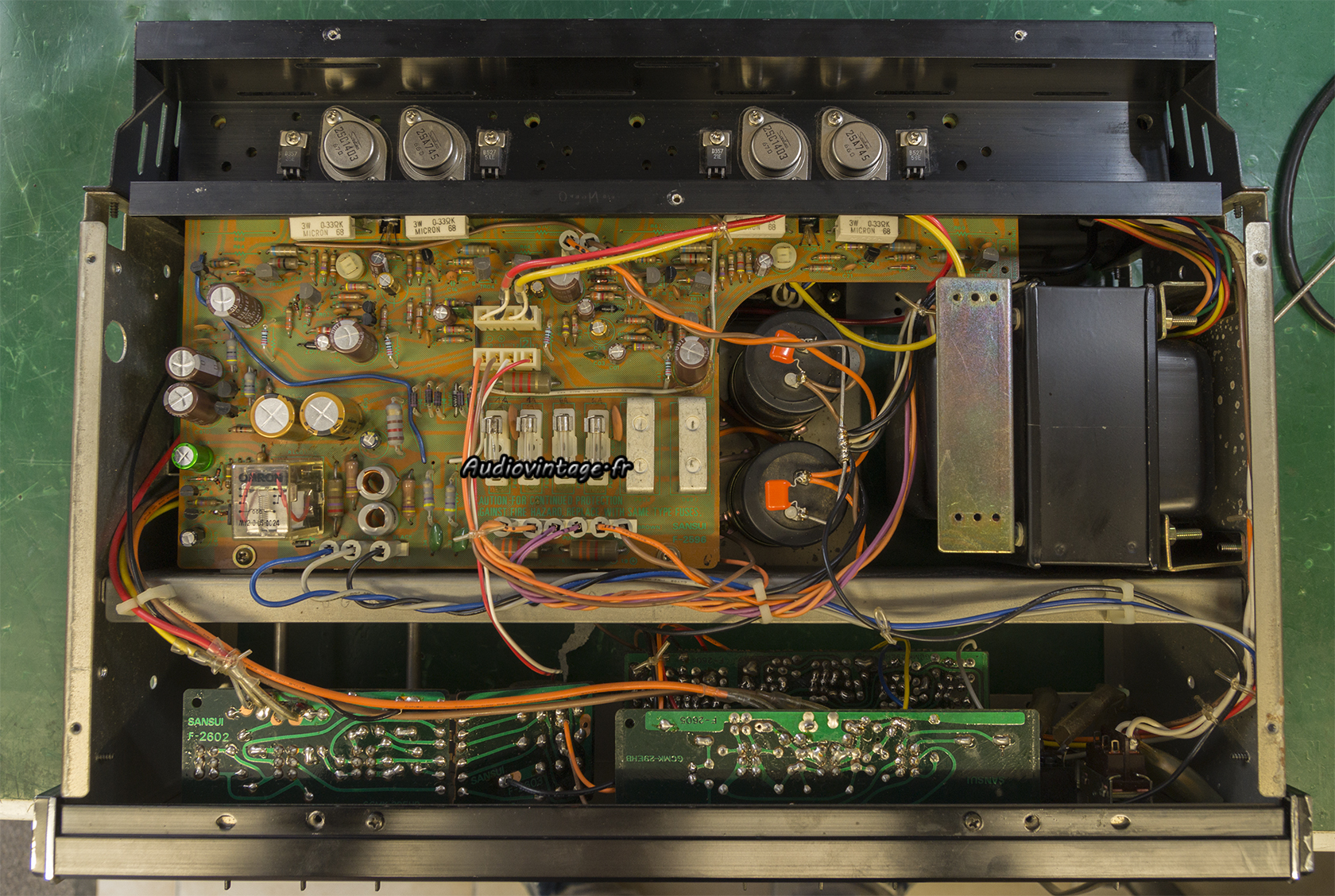

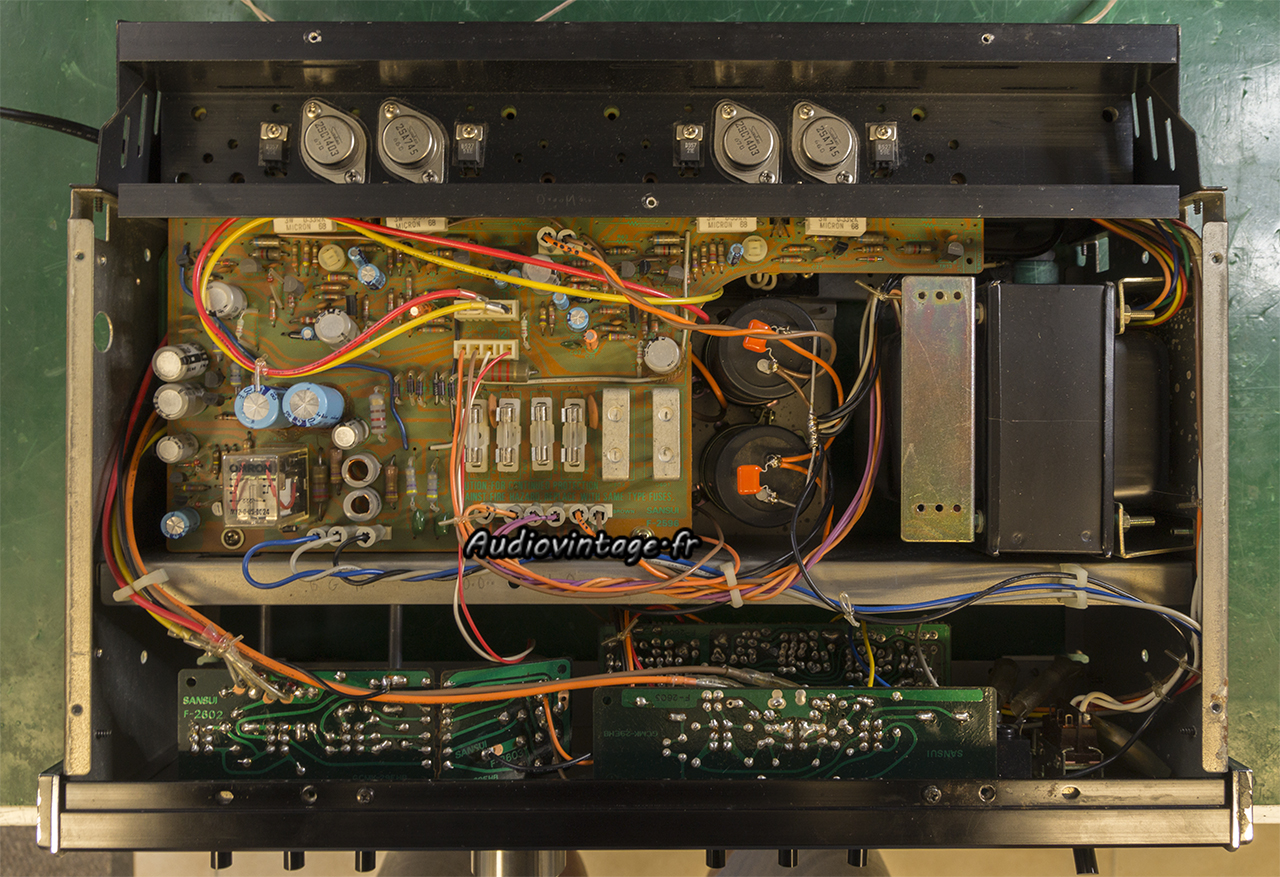

Sansui AU-5900 : terminé.
Sansui AU-5900 : terminé.
Les deux condensateurs de filtrage d’alimentation (Elna dans cet exemplaire, ce n’est pas toujours le cas) sont parfaits et restent en place.
Les commandes sont nettoyées et les courant de repos sont ajustés. Terminé.

Sansui AU-5900 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.

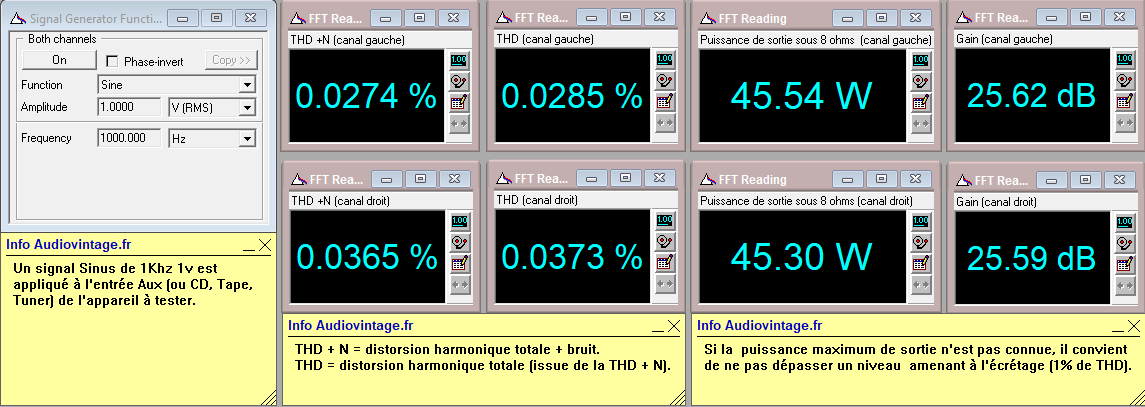

Sansui AU-5900 : distorsion-à-2x45w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion à puissance nominale sous 8 ohms, entrée aux, tone defeat.

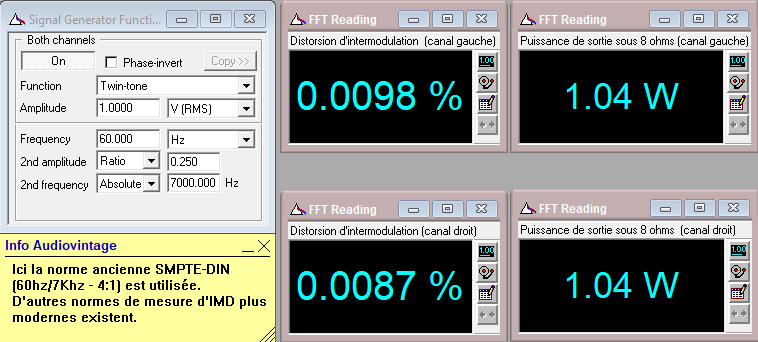

Sansui AU-5900 : IMD-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5900 : IMD-à-lécrêtage-sous-8-ohms-entrée-aux-tone-defeat
Distorsion d’intermodulation à l’écrêtage sous 8 ohms, entrée aux, tone defeat.

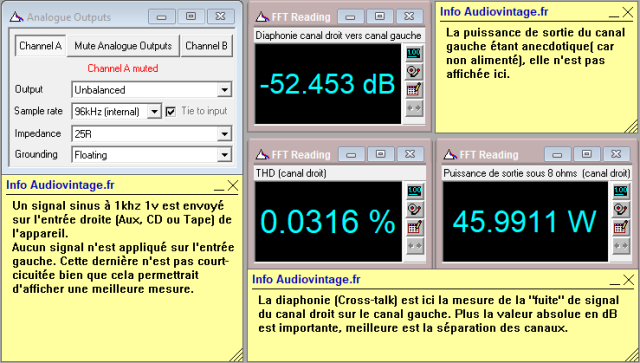

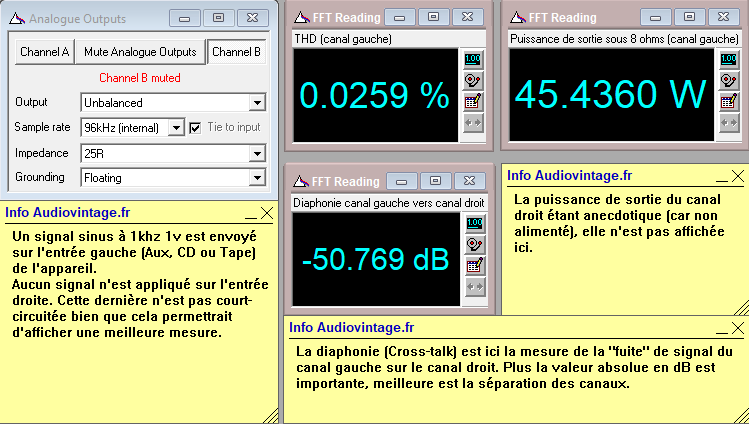

Sansui AU-5900 : diaphonie-du-canal-droit-sur-le-canal-gauche-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal droit sur canal gauche, entrée aux, tone defeat.

Sansui AU-5900 : diaphonie-du-canal-gauche-sur-le-canal-droit-à-puissance-nominale-sous-8-ohms-entrée-aux-tone-defeat
Diaphonie à puissance nominale sous 8 ohms, canal gauche sur canal droit, entrée aux, tone defeat.

Sansui AU-5900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.

Sansui AU-5900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-loudness-activé
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé.

Sansui AU-5900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-tone-defeat-filtres-high-et-low-activés
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres “low” et “high” activés.

Sansui AU-5900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-aux-correcteurs-de-tonalités-au-mini-puis-au-maxi
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au maxi puis au mini.

Sansui AU-5900 : rapport-signal-bruit-à-2x45ws-ous-8-ohms-entrée-aux-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée aux, tone defeat.

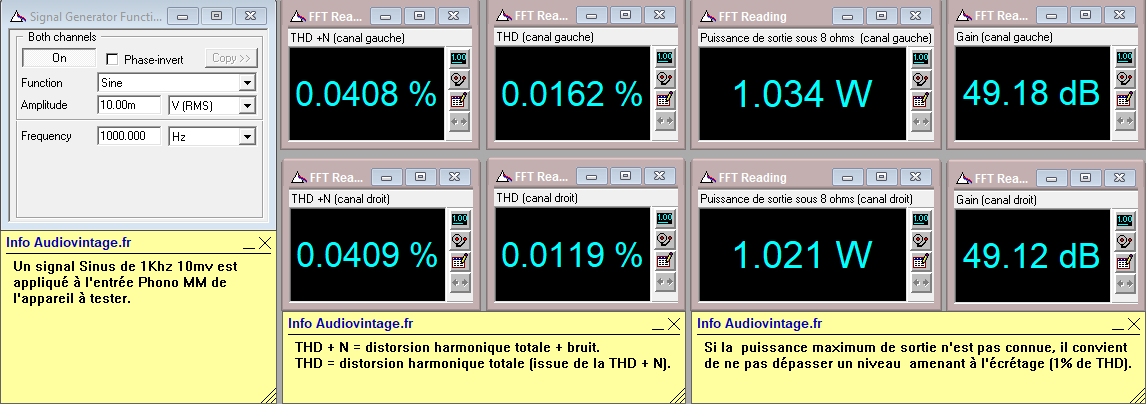

Sansui AU-5900 : distorsion-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

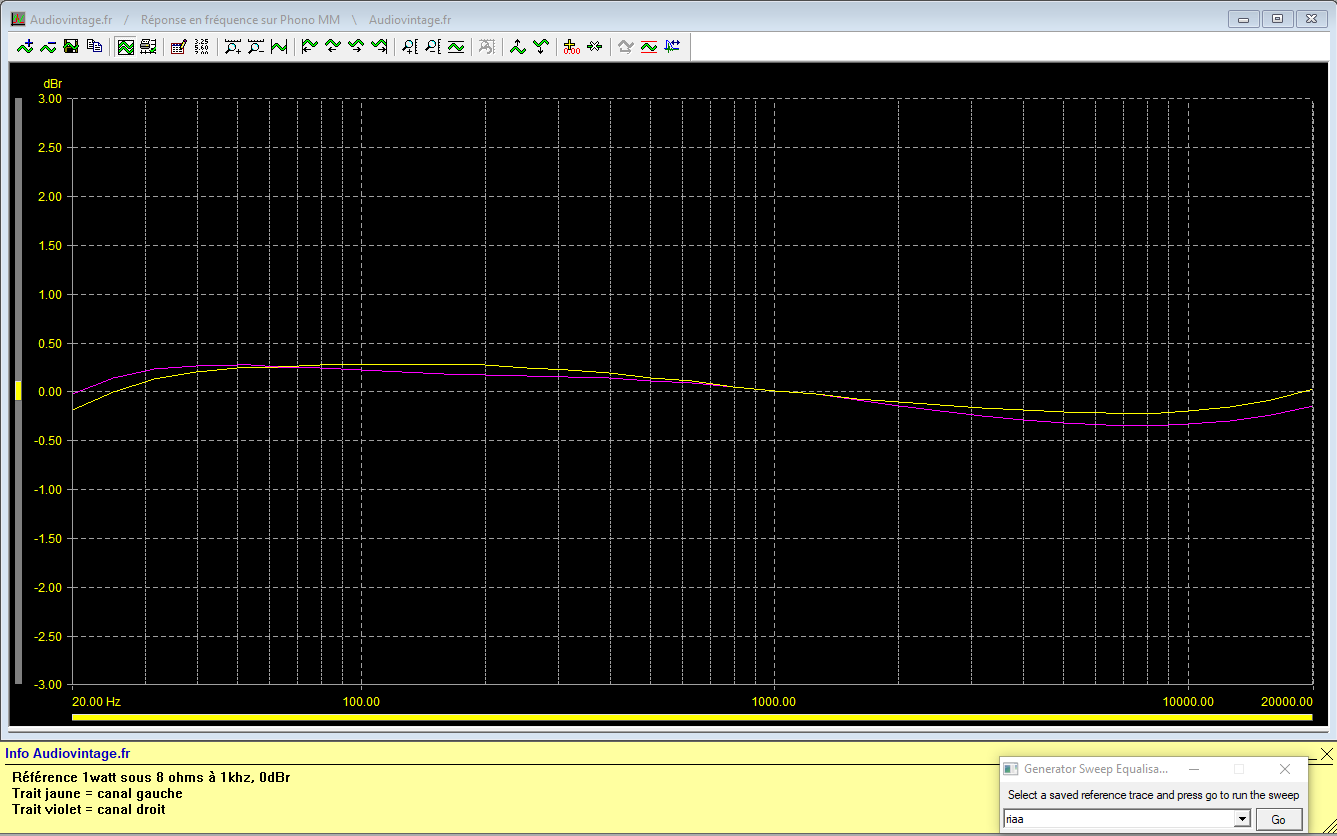

Sansui AU-5900 : réponse-en-fréquence-à-2x1w-sous-8-ohms-entrée-phono-tone-defeat
Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-5900 : rapport-signal-bruit-à-2x45ws-ous-8-ohms-entrée-phono-tone-defeat
Rapport signal bruit à 2x45w sous 8 ohms, entrée phono, tone defeat.

Sansui AU-5900 :  signal-carré-à-100hz
Sansui AU-5900 : signal-carré-à-1khz
Sansui AU-5900 : signal-carré-à-10khz
Sansui AU-5900 :  temps-de-monté-eà-10khz
Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux, tone defeat.

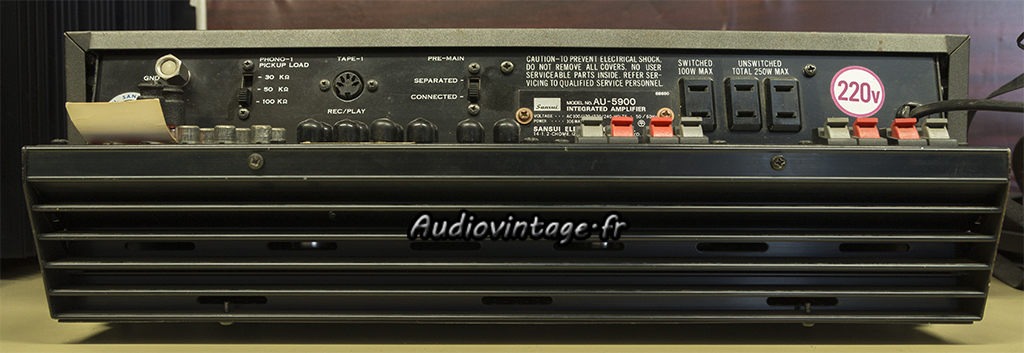

Sansui AU-5900 : radiateur à l'extérieur.
Connectique.
