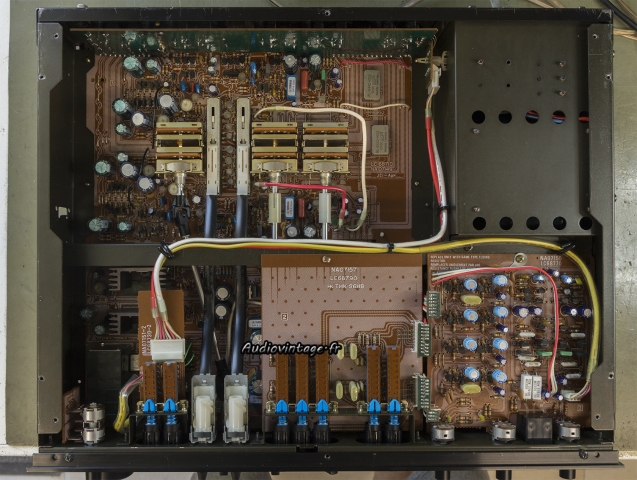

Accueil d’un très bel exemplaire de préamplificateur Yamaha C-4, qui rechigne à fonctionner correctement…
L’appareil est très propre, j’ai noté au moins une intervention passée mineure avec le remplacement d’un condensateur chimique.
Le propriétaire se plaint de crachotement sur le canal gauche une fois le Yamaha chaud. De mon côté je constate que le canal droit ne fonctionne pas si les correcteurs de tonalités sont activés.
Tous ces soucis sont liés à l’état de certaines soudures, qui ne sont pas le point fort de ces Yamaha.
Il va être révisé d’A à Z.

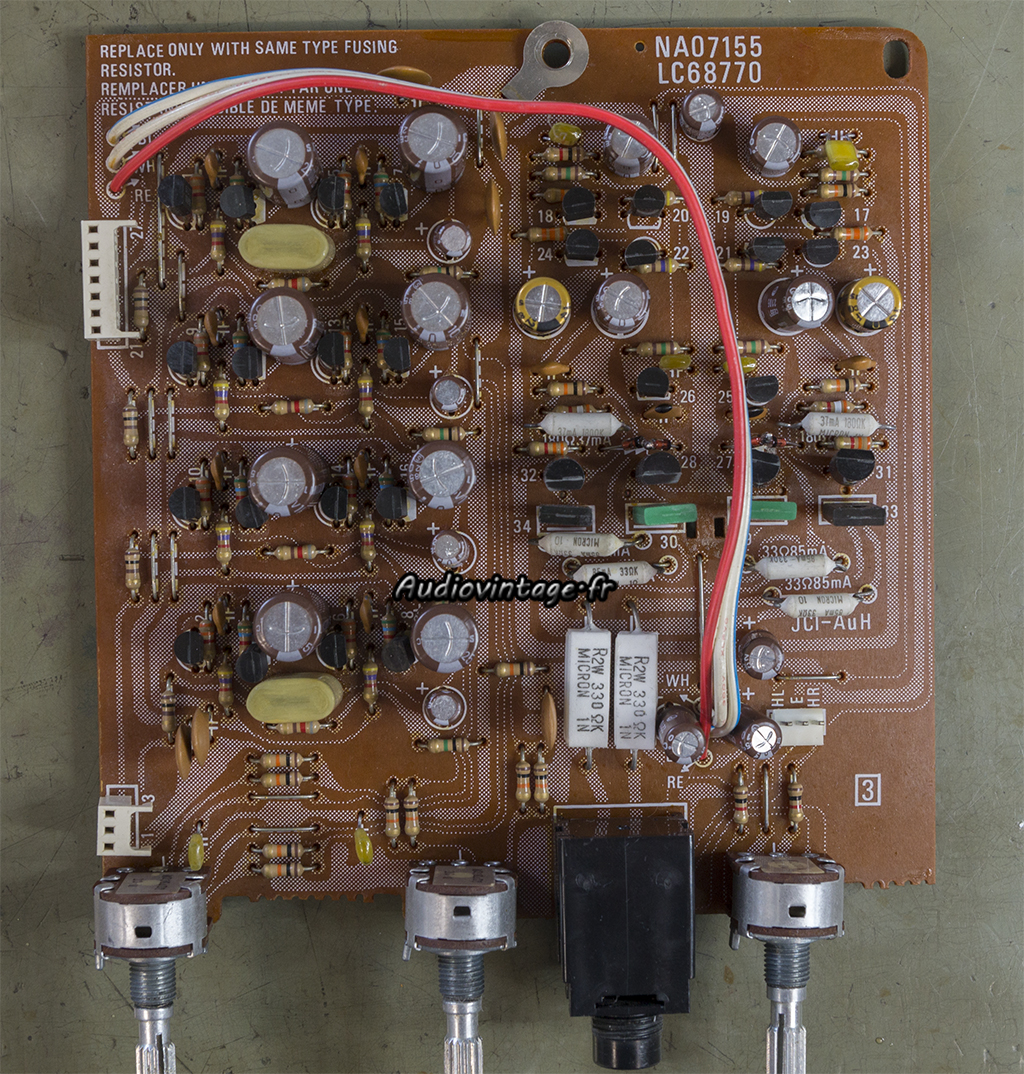

Retrait du circuit comprenant, entre autre chose, l’amplificateur dédié à la sortie casque.

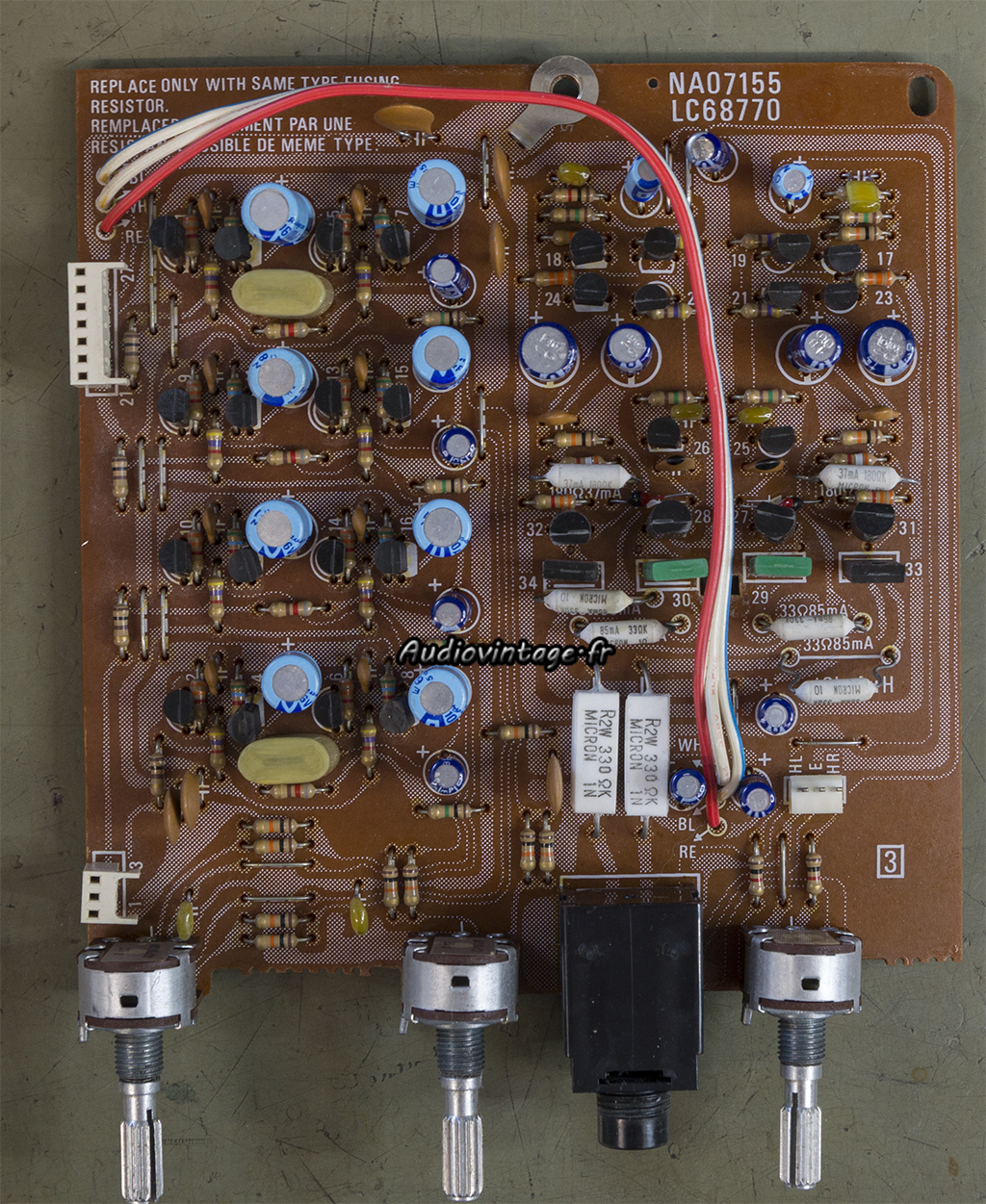

Circuit révisé.

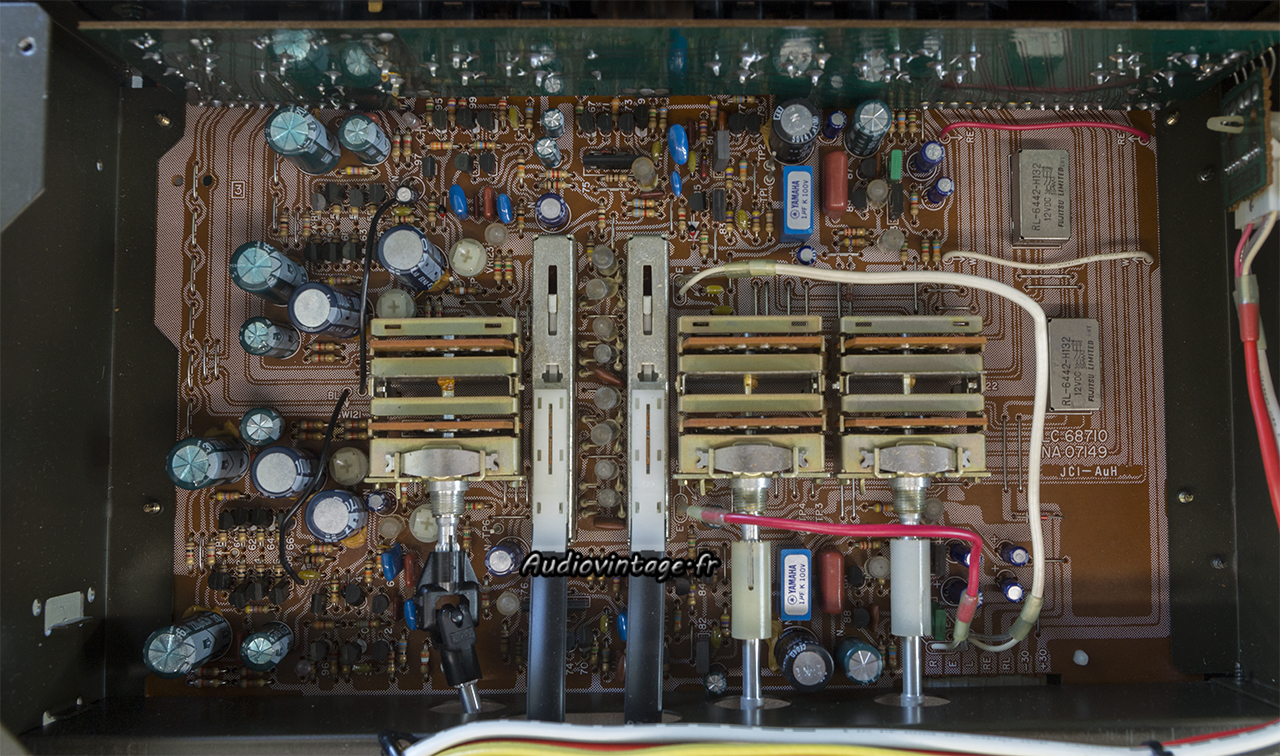

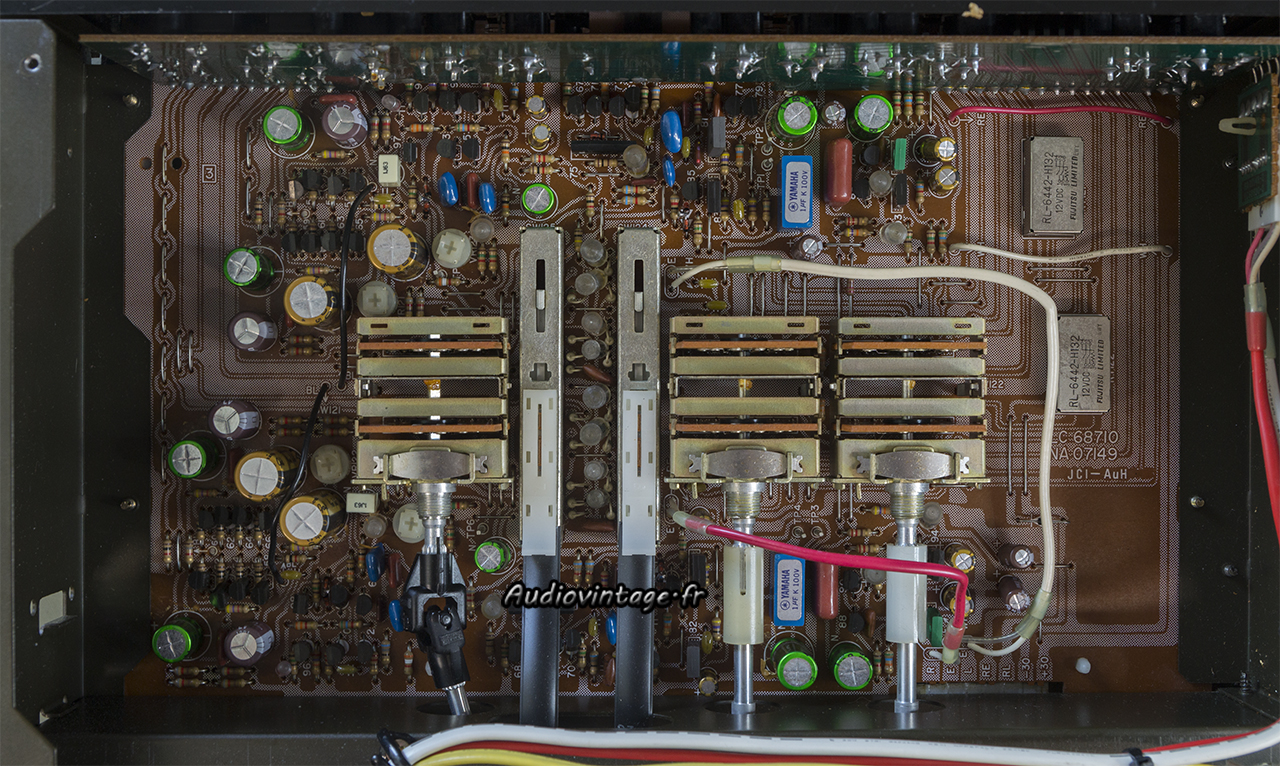

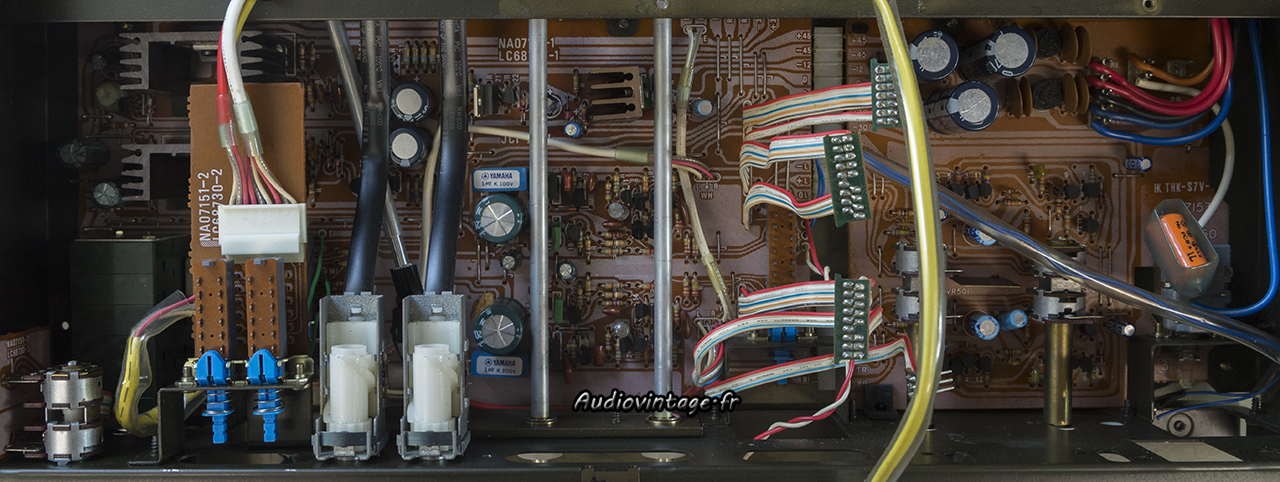

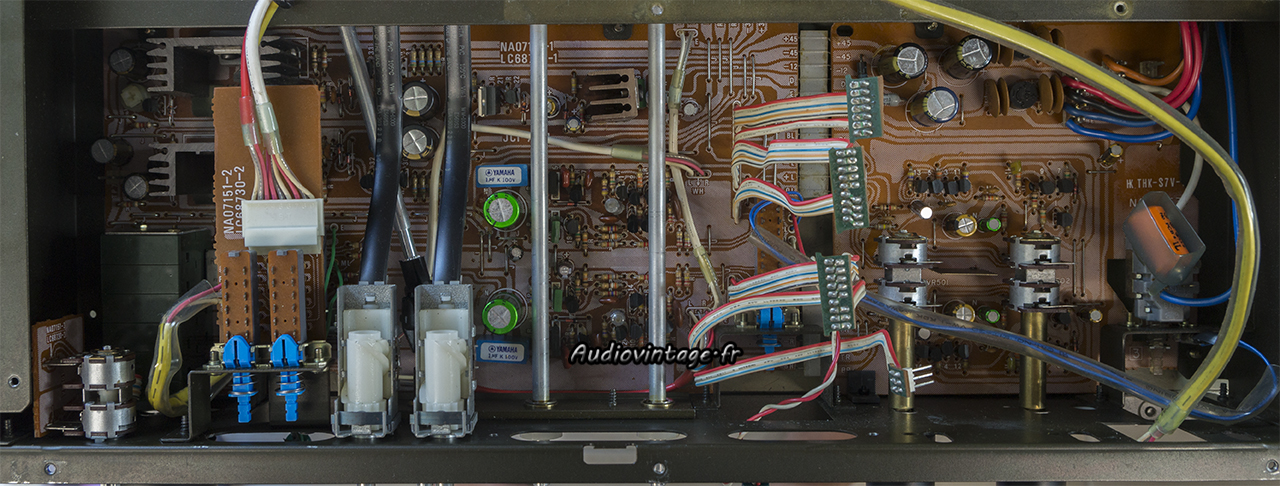

Après retrait du circuit de commandes des filtres et des « modes », nous avons une meilleure vue sur le circuit d’alimentation et le circuit flat-amp.
Tous les condensateurs chimiques sont remplacés.
Le circuit phono.
Remplacement des condensateurs chimiques et de certaines diodes.

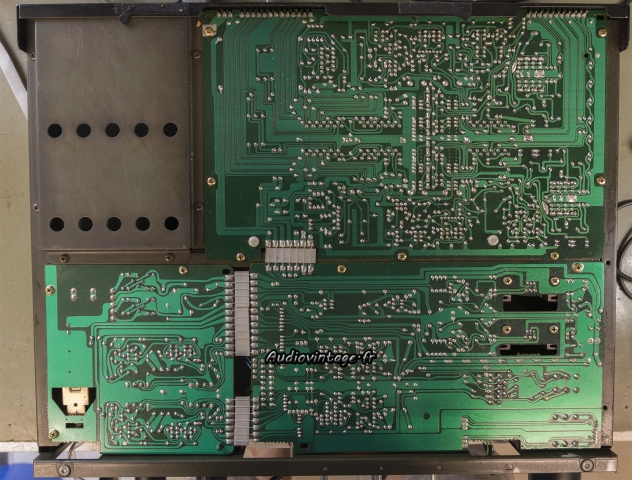

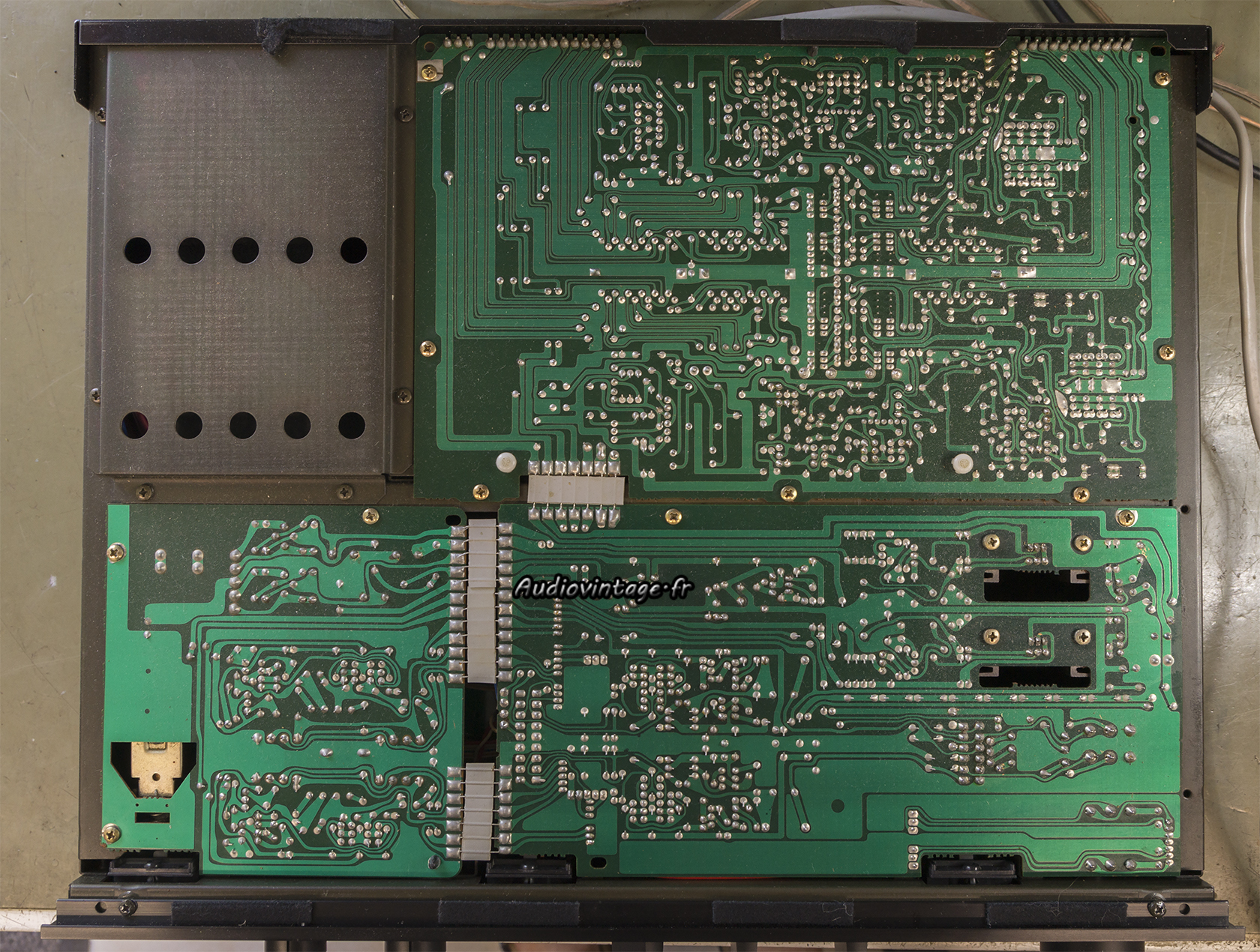

Un grand nombre de soudures sont refaites, éclairage puissant, loupe et un fer adapté sont nécessaire pour ce travail ingrat mais permettant de régler la panne principale de cet appareil et d’en éviter d’autres dans un avenir proche.

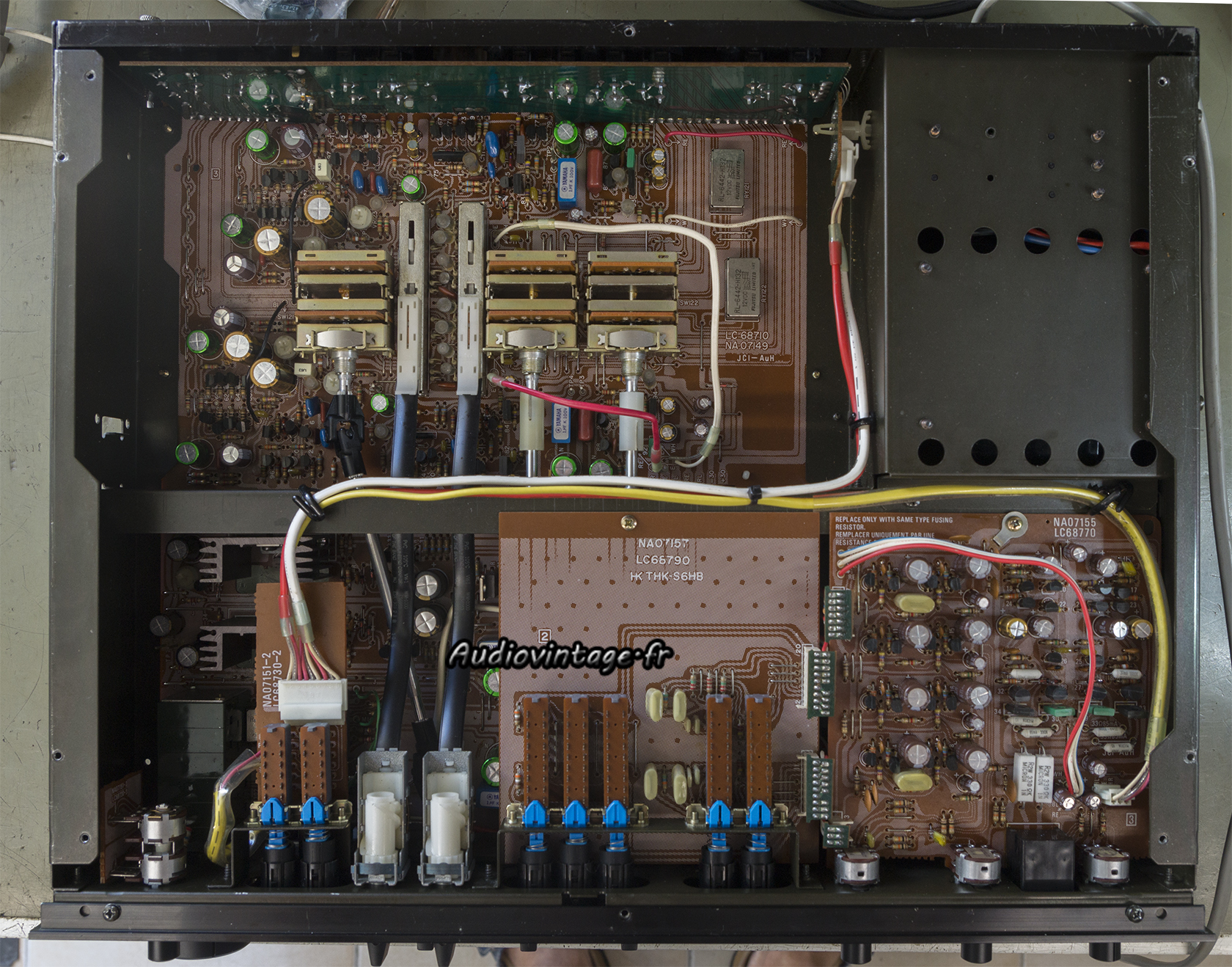

Les circuits sont remis en place. Les commandes nettoyées, et les réglages effectués, terminé.

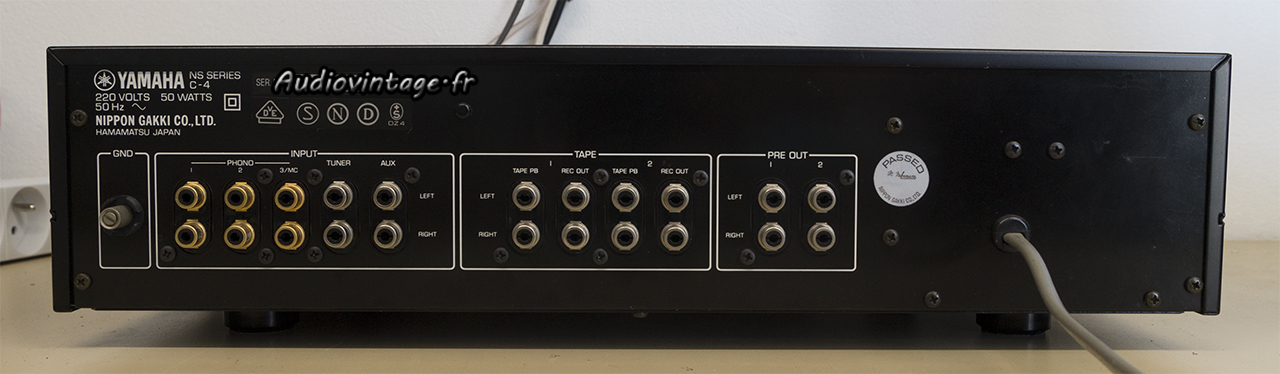

Connectique.
Les mesures sur entrée Aux :
Distorsion à 1v en sortie, entrée aux, tone defeat.

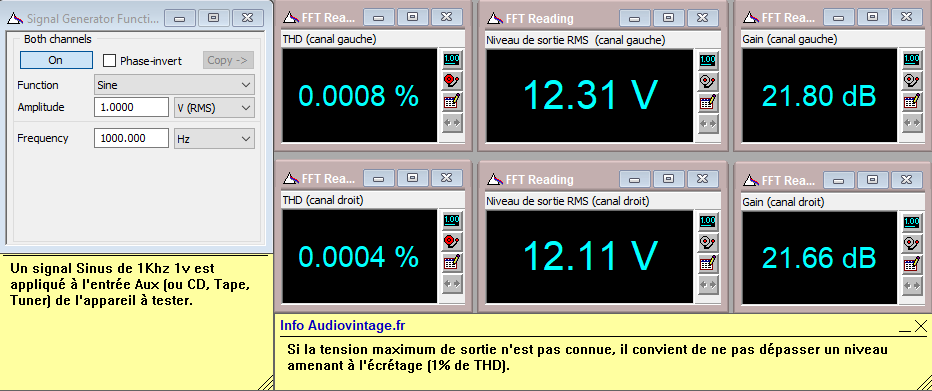

Distorsion à 12v en sortie, entrée aux, tone defeat.

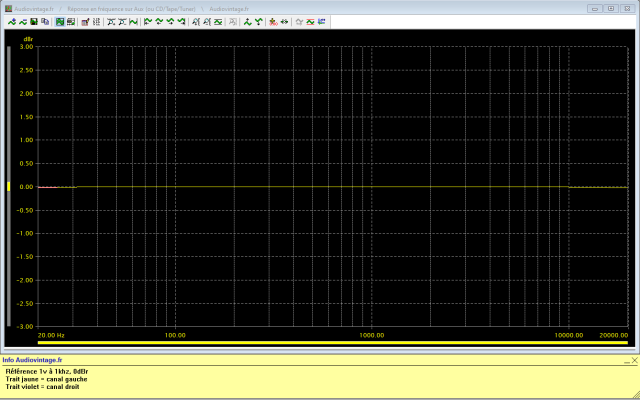

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat.

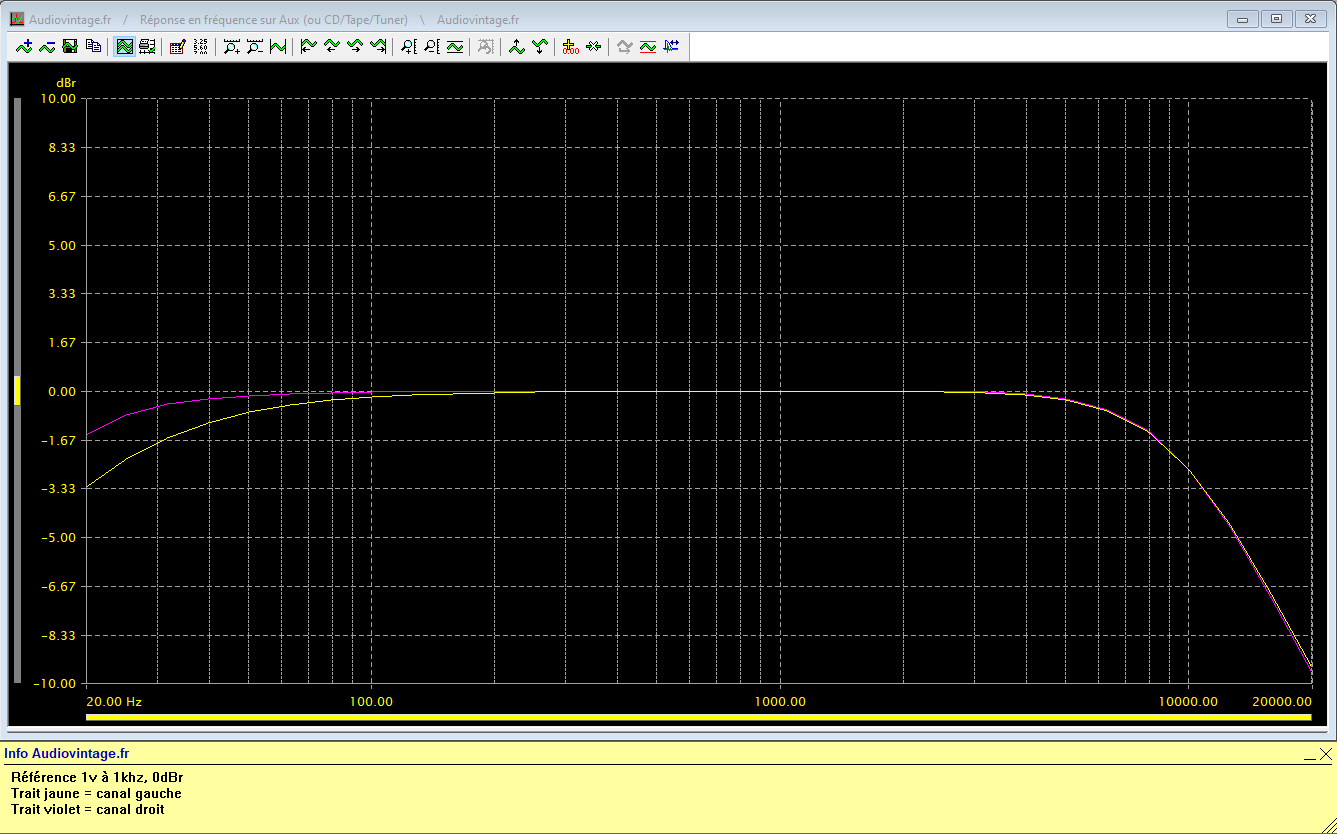

Réponse en fréquence à 1v en sortie, entrée aux, tone defeat, filtres activés.
Réponse en fréquence à 1v en sortie, entrée aux, correcteurs de tonalité au mini puis au maxi (100hz-1khz).

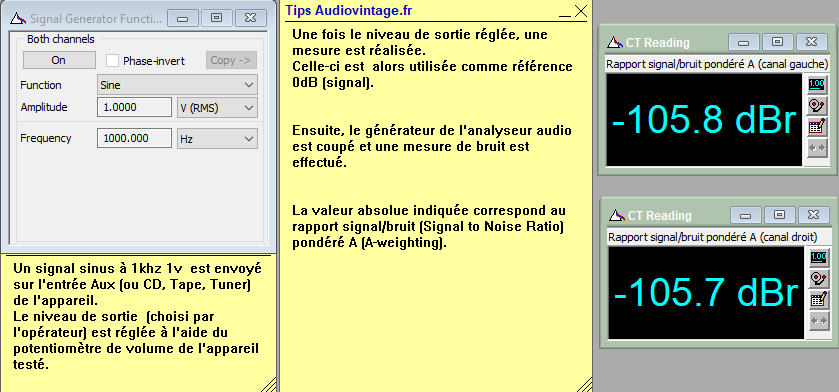

Rapport signal bruit à 1v en sortie, entrée aux, tone defeat.

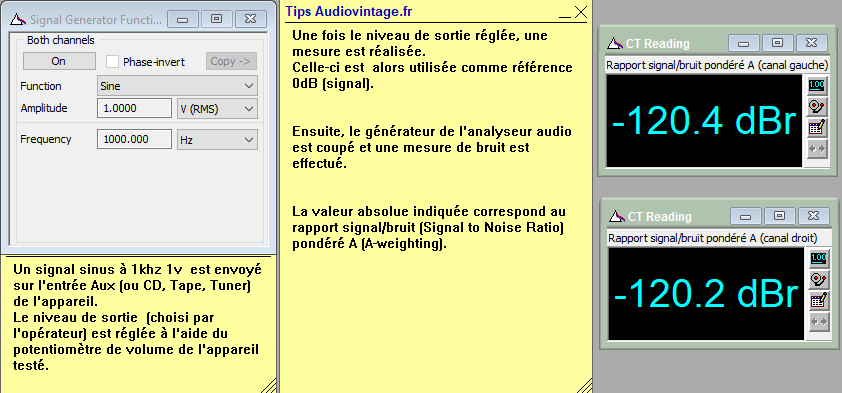

Rapport signal bruit à 12v en sortie, entrée aux, tone defeat.
Les mesures sur entrée phono MM :

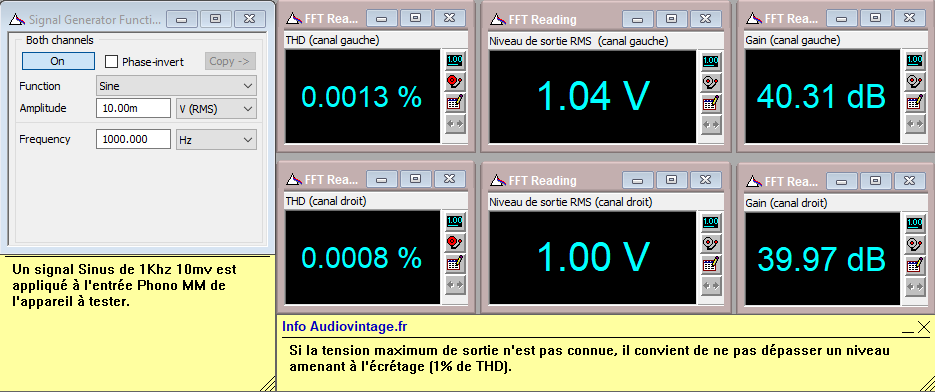

Distorsion à 1v en sortie, entrée phono MM, tone defeat.

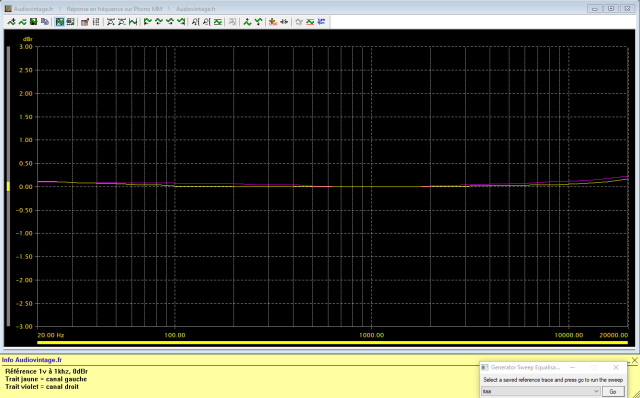

Réponse en fréquence à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 1v en sortie, entrée phono MM, tone defeat.
Rapport signal bruit à 12v en sortie, entrée phono MM, tone defeat.
Les mesures sur entrée phono MC :
Distorsion à 1v en sortie, entrée phono MC, tone defeat.

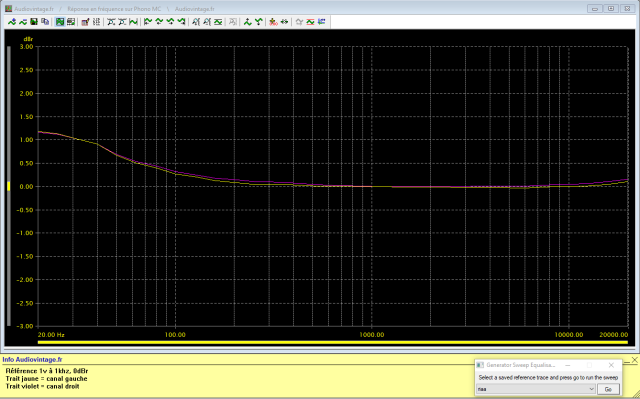

Réponse en fréquence à 1v en sortie, entrée phono MC, tone defeat.

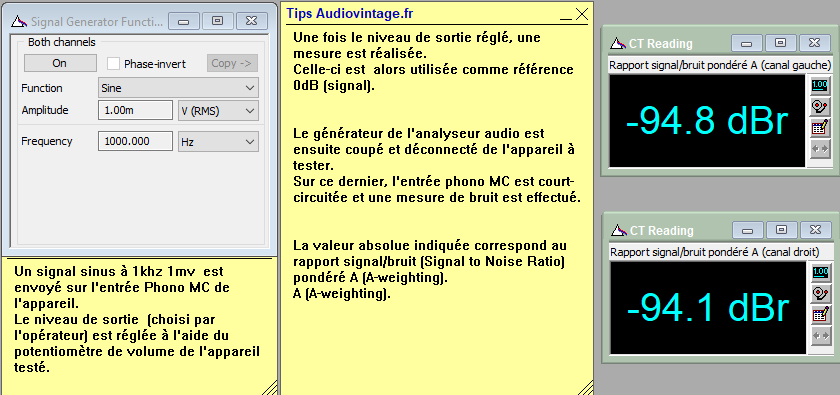

Rapport signal bruit à 1v en sortie, entrée phono MC, tone defeat.
Rapport signal bruit à 12v en sortie, entrée phono MC, tone defeat.
Les mesures à l’oscilloscope :

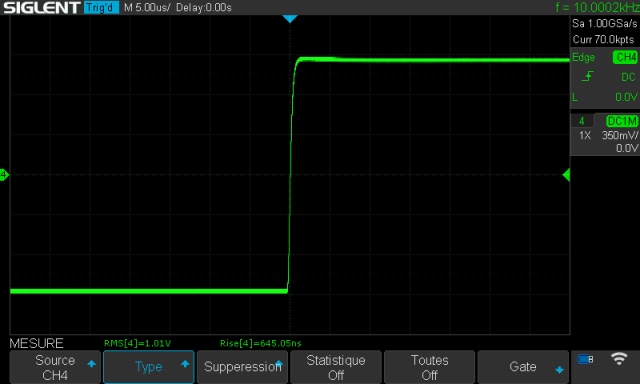

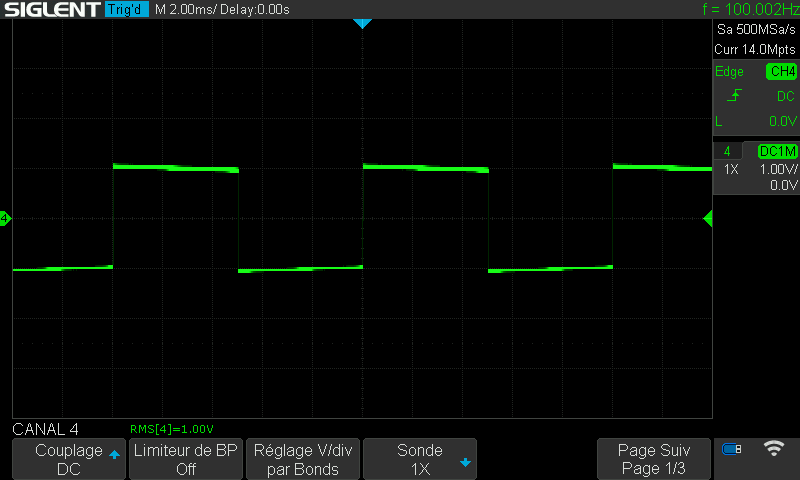

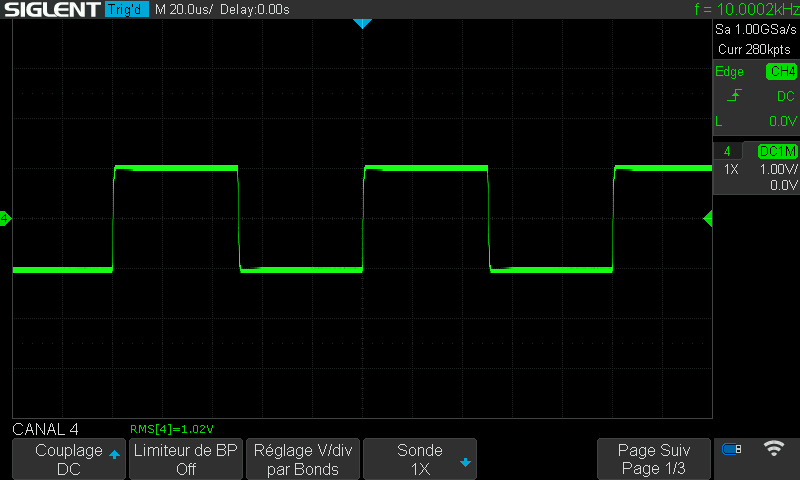

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1v en sortie, entrée aux, tone defeat.
