Hélas, tous les appareils ne sont pas dans un superbe état de conservation. Que ce soit à cause d’une usure excessive, d’un stockage inadéquat, d’une utilisation maladive ou un peu de tout ça à la fois.
Cette fois, c’est un Marantz 1152DC qui a besoin de soins importants.

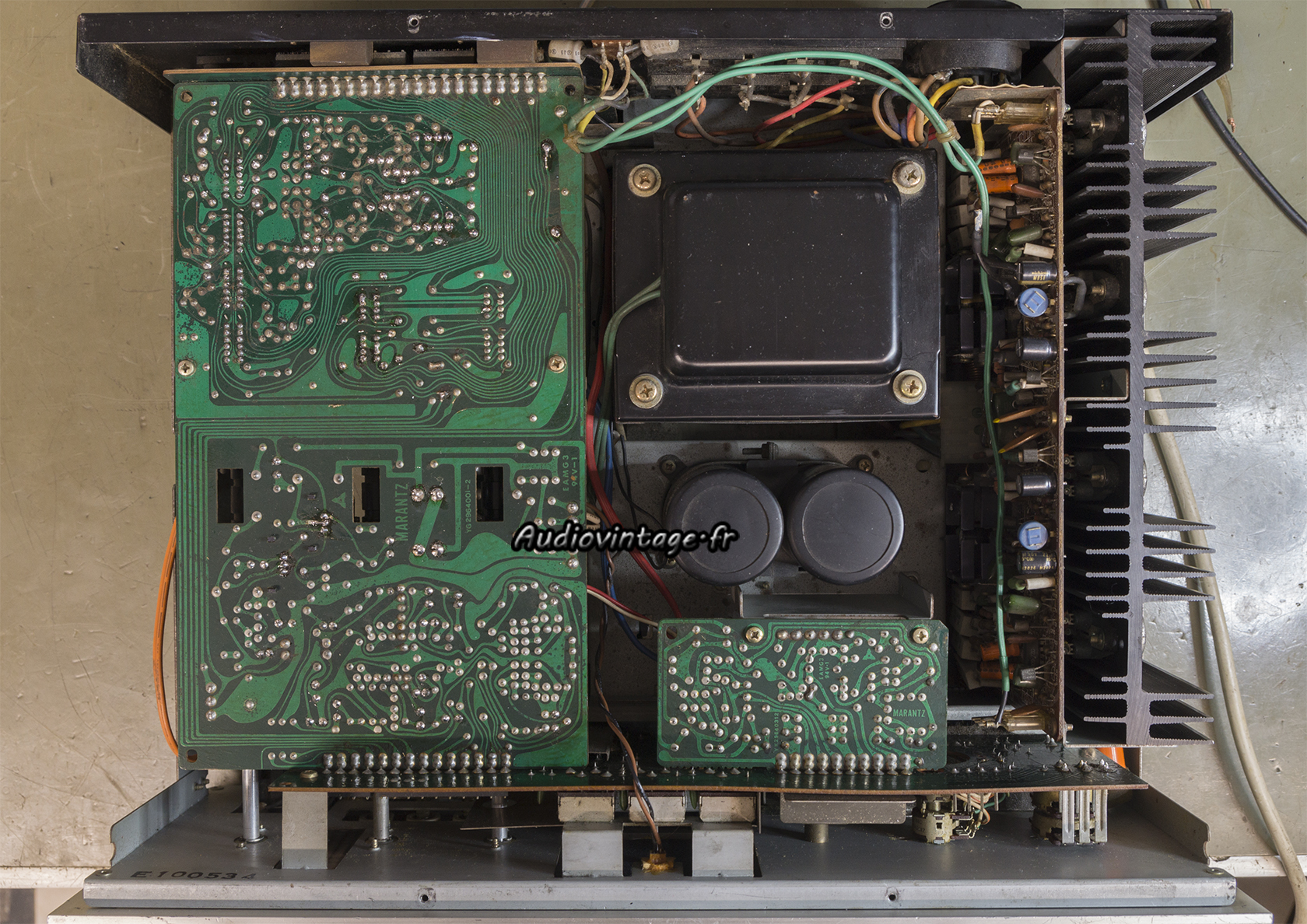

Il est parfois difficile de décrire tout ce qui ne va pas à la réception d’un appareil, c’est un peu le cas en ce qui concerne ce pauvre Marantz.

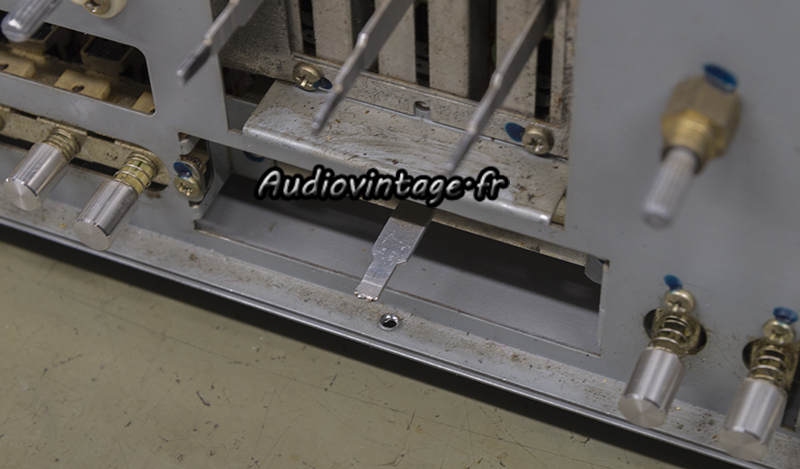

La languette du potentiomètre linéaire de balance est cassée, l’appareil est encrassé, humide, avec un peu d’oxydation et de vert-de-gris, esthétiquement, il a dû se battre pour survivre, quelqu’un est intervenu à l’intérieur et on ne peut pas dire que ce soit formidable.
Enfin, il m’est livré en panne, avec un étage phono HS selon le propriétaire.

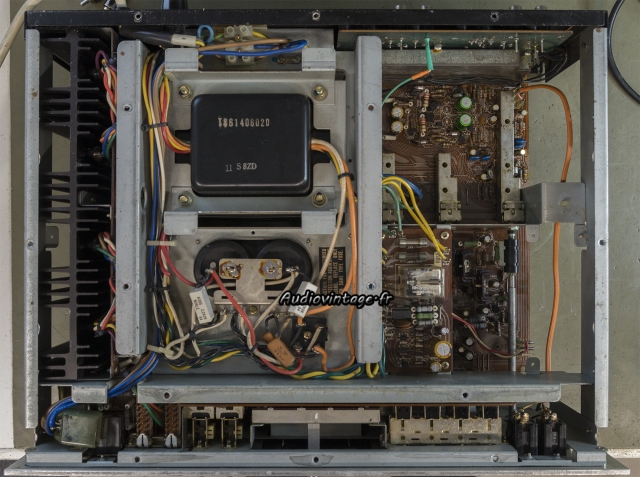

Des constations préliminaires s’imposent.

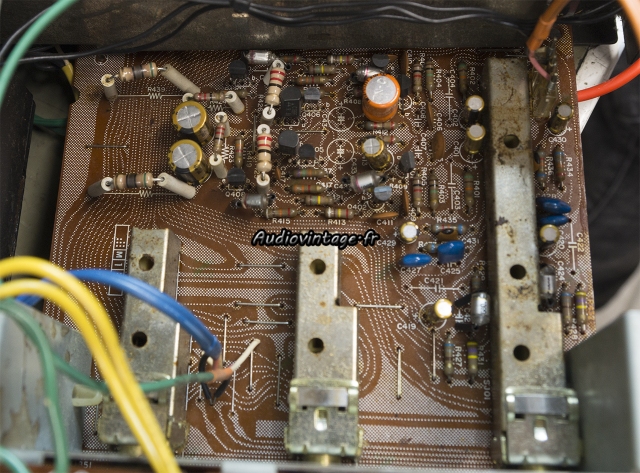

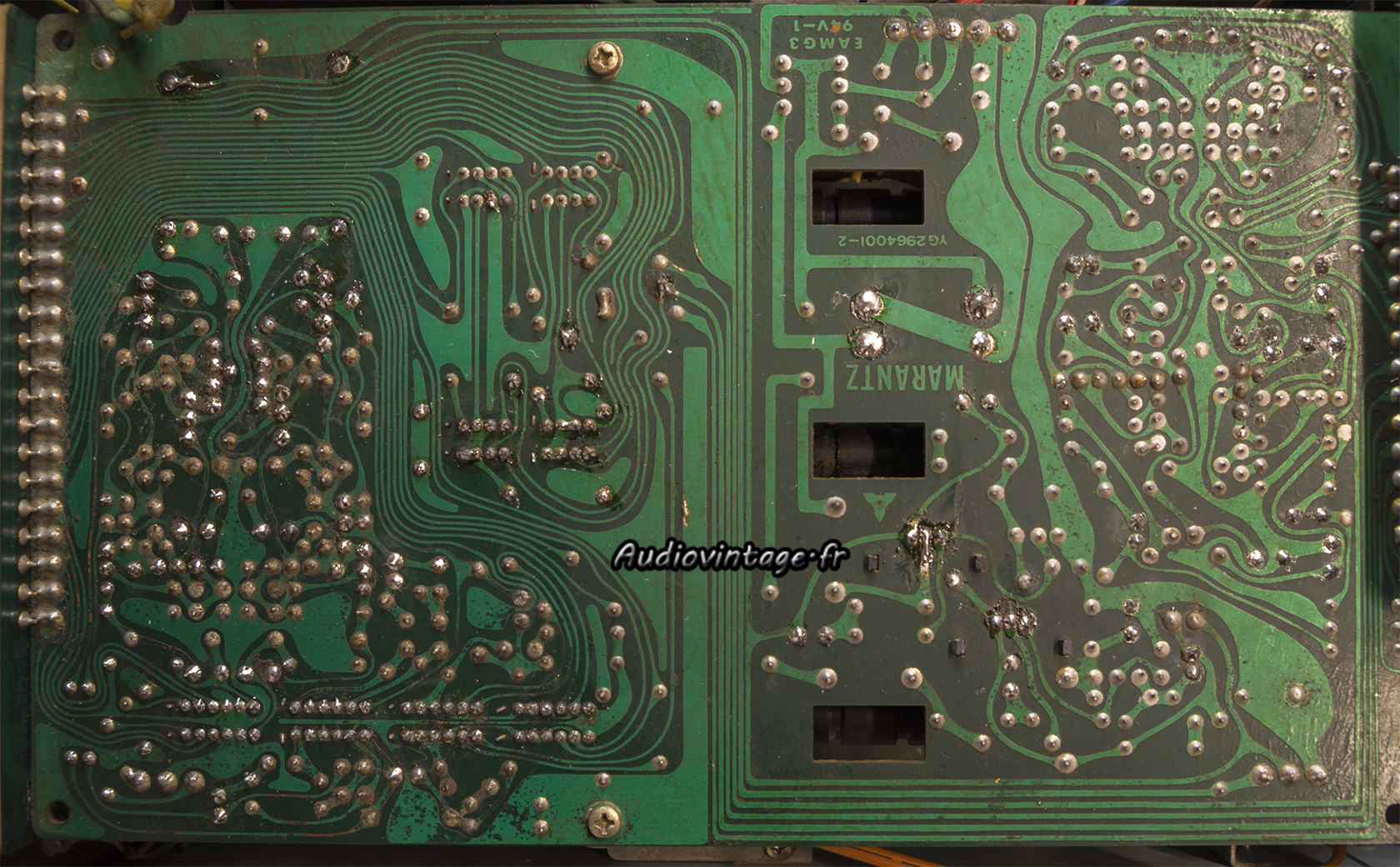

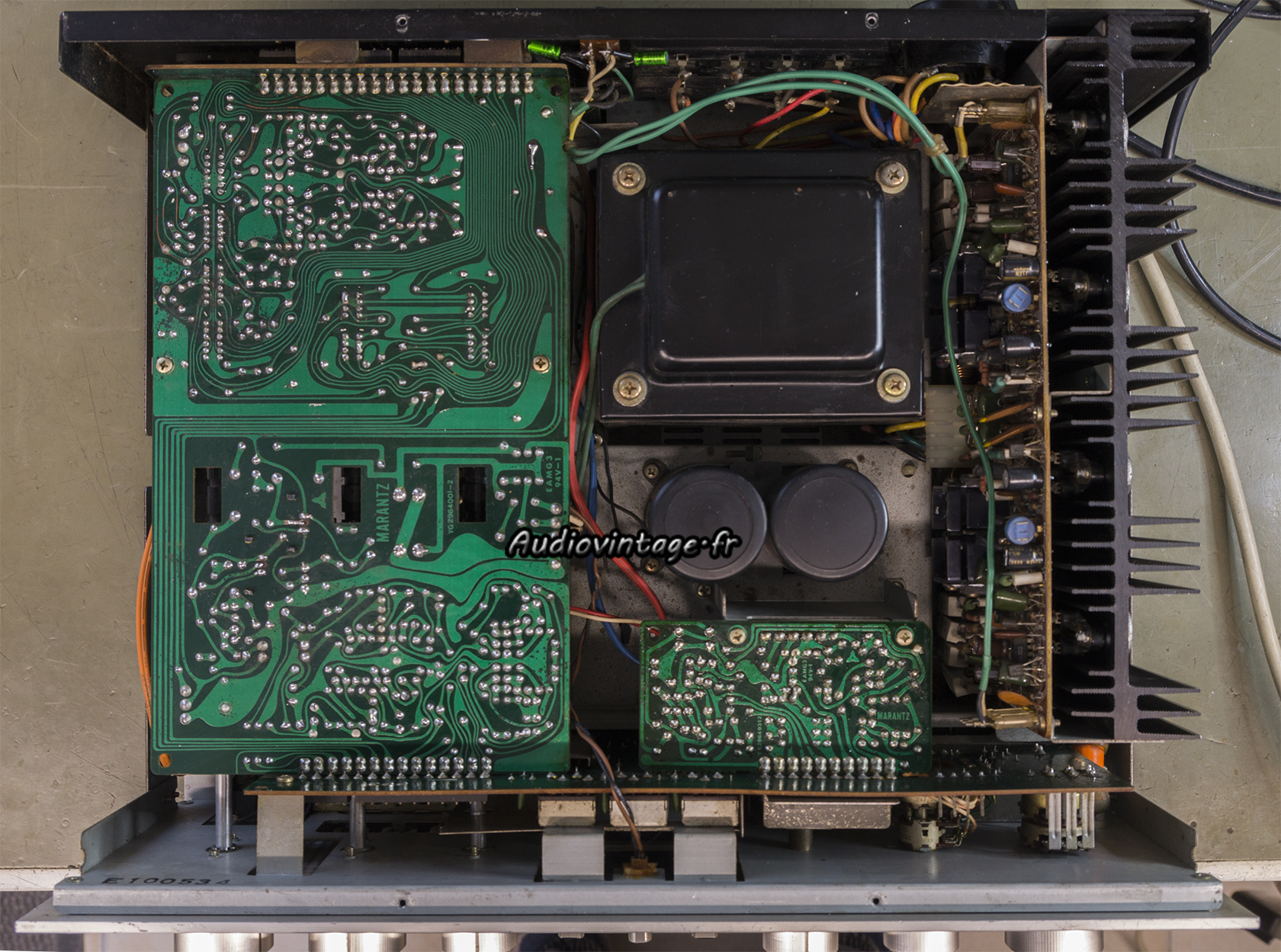

L’état du circuit principal est plus que moyen. L’humidité importante, et probablement dans la durée, a endommagée les soudures, voir le côté gauche du circuit. Concernant les composants remplacés, ce n’est pas bien propre.
Oxydation bien visible ici aussi, il faudra de toute manière démonter tout cela pour changer quelques condensateurs chimiques originaux restant sur le circuit driver, et probablement d’autres choses à voir.

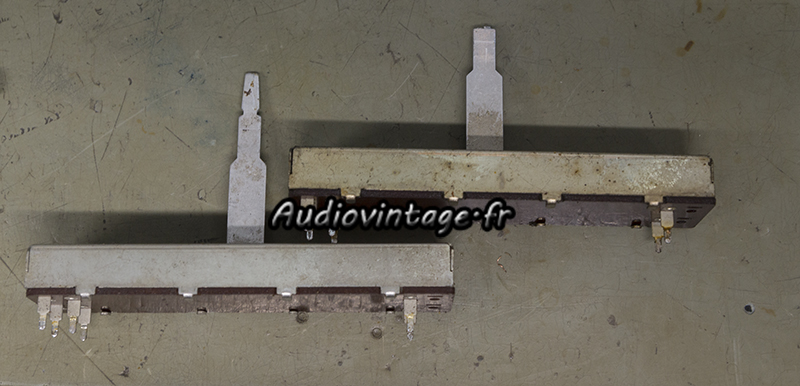

Pas de surprise, le potentiomètre de balance est HS.
Miraculeusement, j’en ai un identique en bon état en stock.

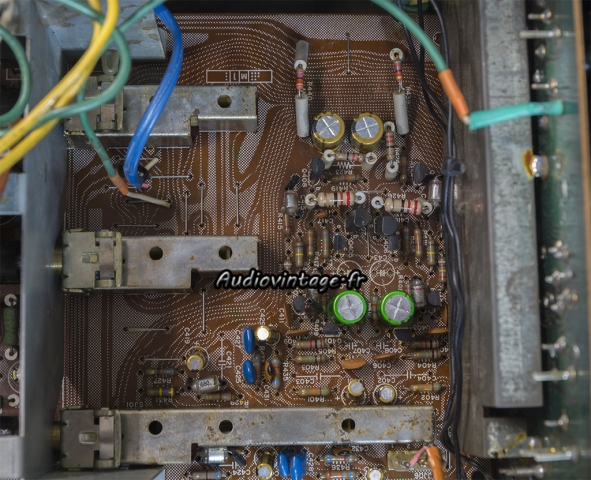

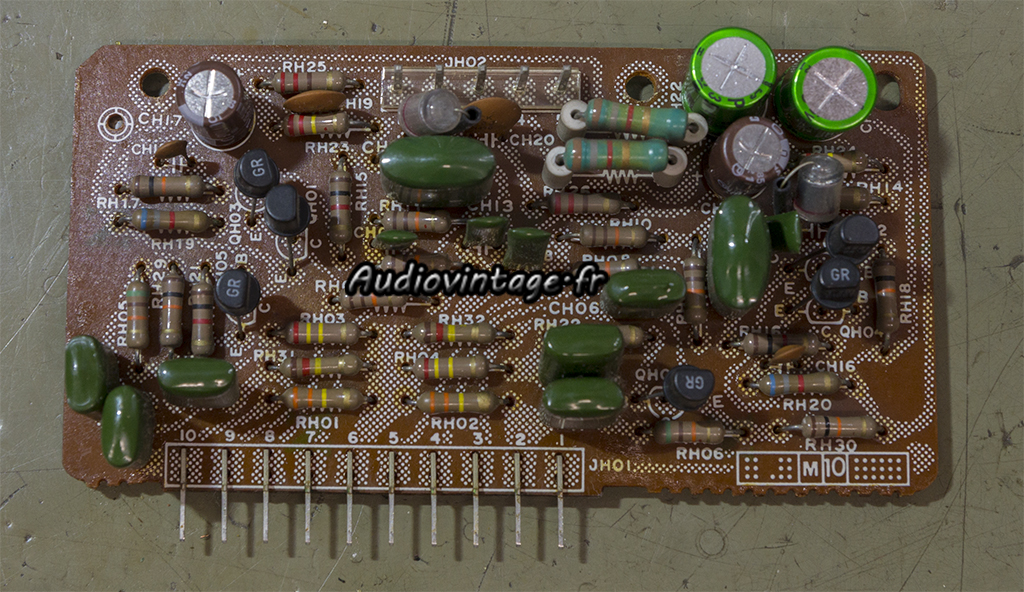

L’étage phono.
En effet, il y a une panne qui met à genoux l’alimentation régulée et qui fait donc que l’appareil ne fonctionne de toute manière pas correctement, à moins bien sûr que le crépitement et la mise à feu des deux résistances visibles à gauche (originales remplacées par des plus costaudes, ce qui ne sert à rien) soit normal.
J‘oubliais, le condensateur chimique orange encore d’origine a été dessoudé et remonté à l’envers.

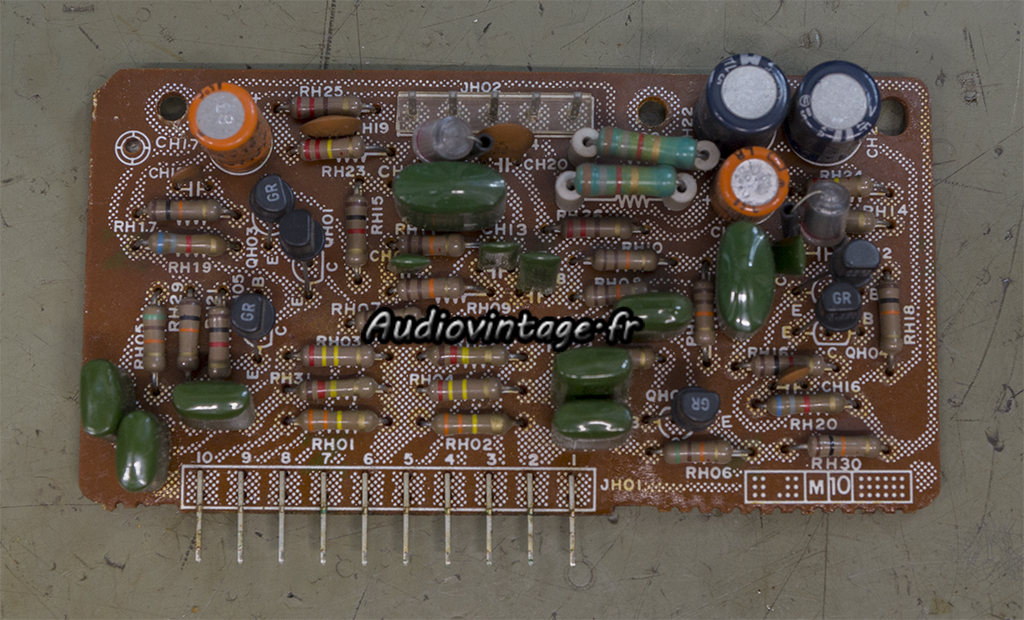

L’étage phono est réparé. Il y avait pas mal de transistors HS, dont certains étaient sans nul doute des contrefaçons. Remplacement également de deux condensateurs chimiques et des deux résistances citées plus haut.

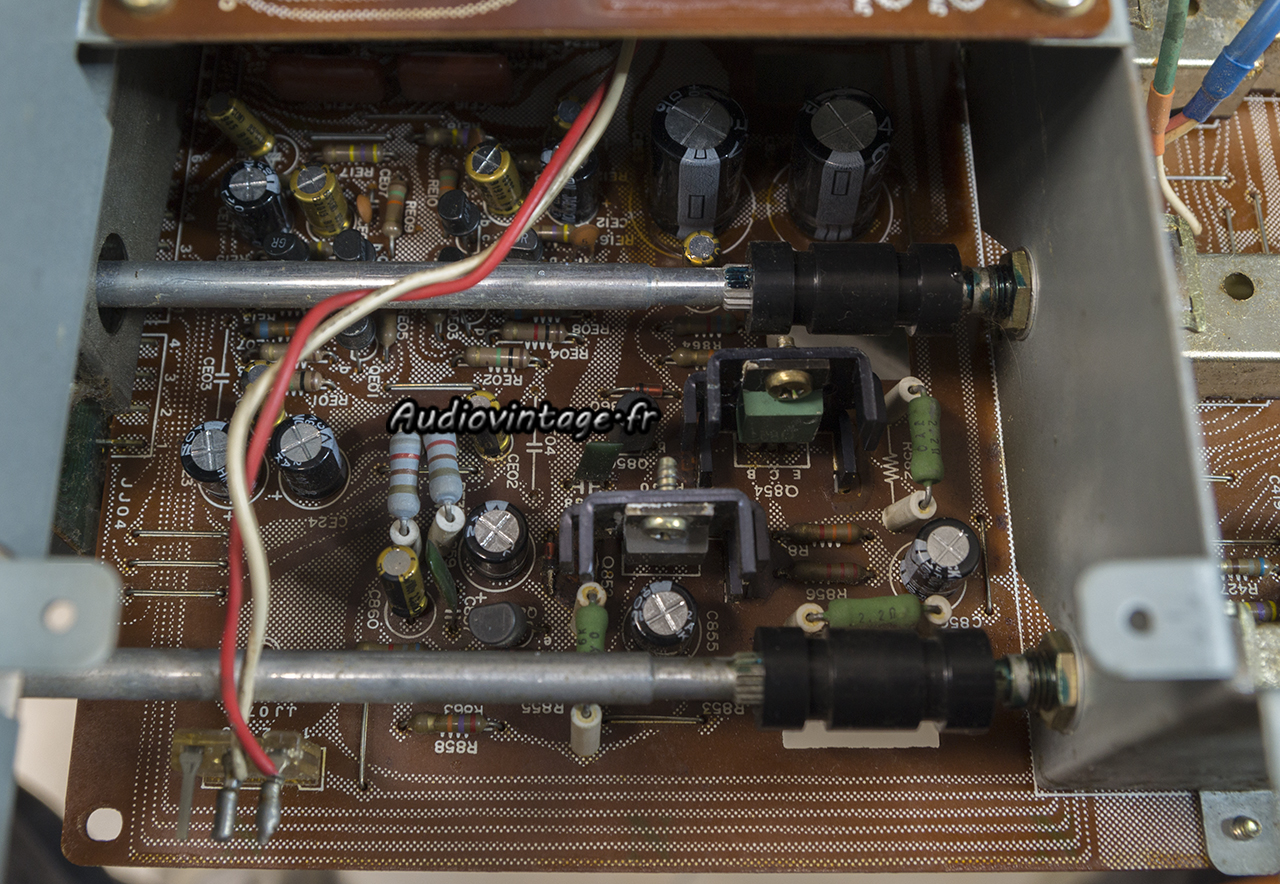

L’alimentation. Ici cohabite des condensateurs chimiques de bonne qualité et d’autres…

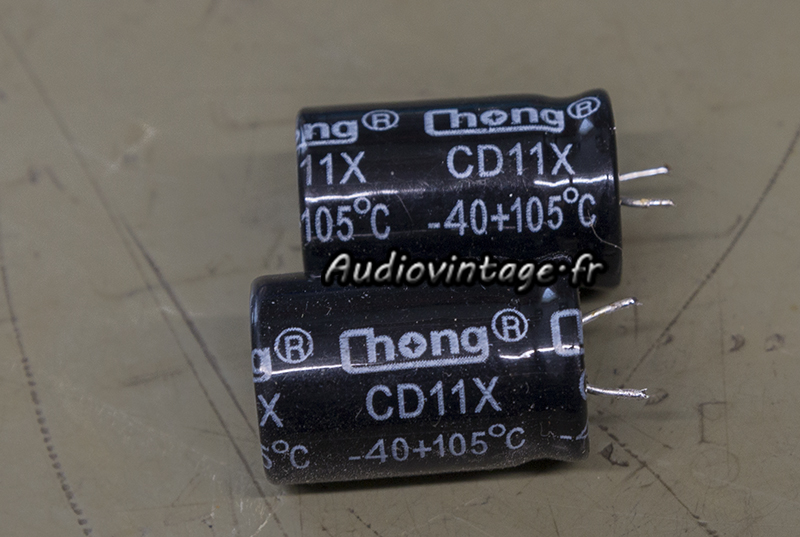

SI vous avez un doute que la qualité de ces « choses », moi pas. Direction poubelle.

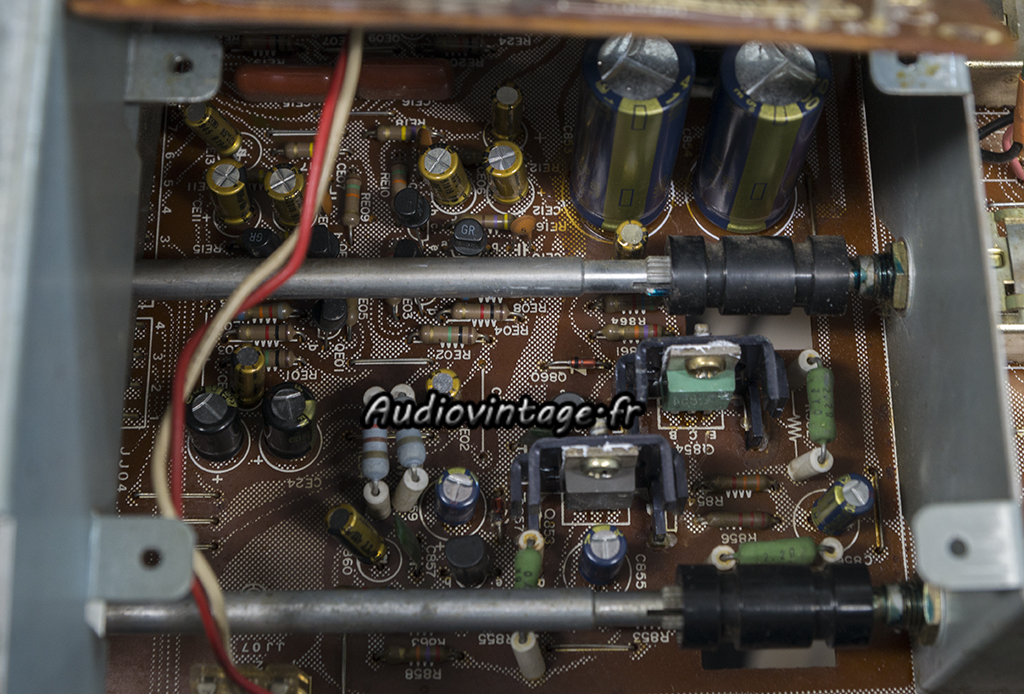

Condensateurs chimiques médiocres remplacés. Les transistors TO-220 ont été retirés de leur dissipateurs, désoxydés, testés puis remontés avec de la graisse fraiche.
Le circuit filtre n’avait pas été « touché ».
Il est révisé.

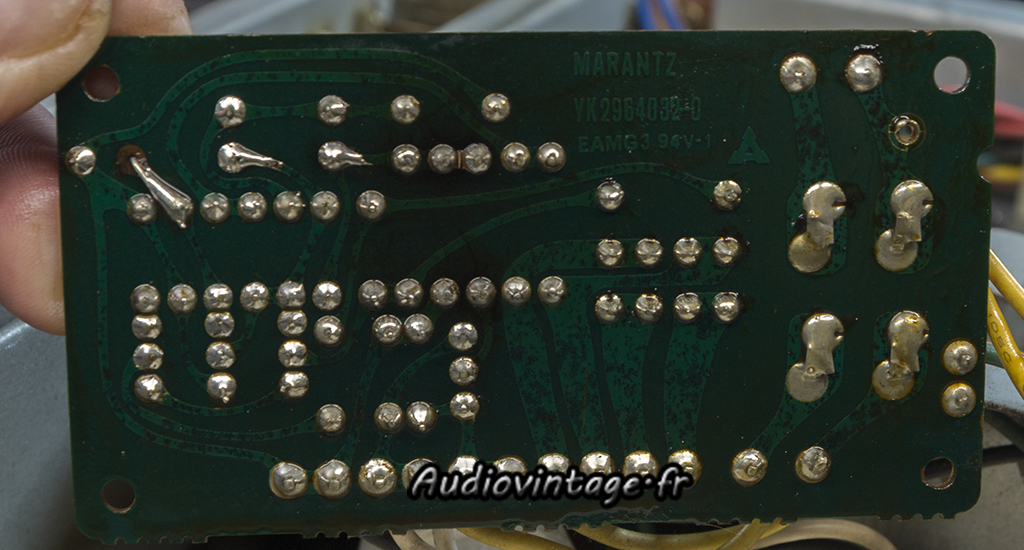

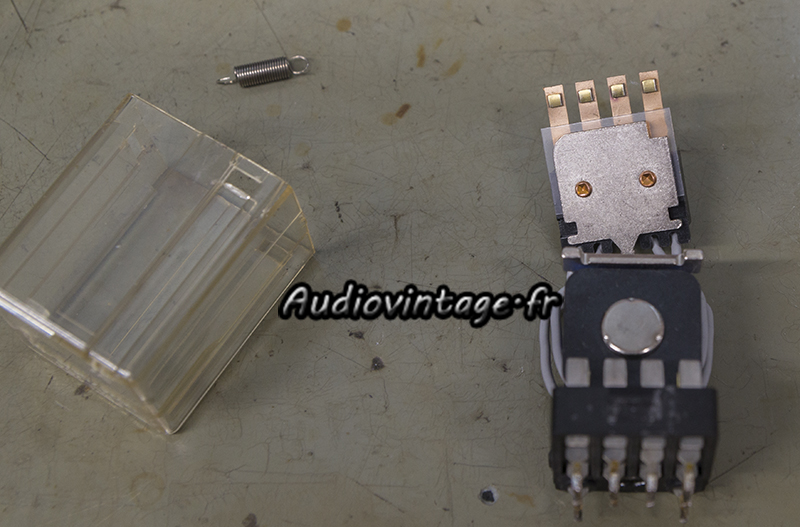

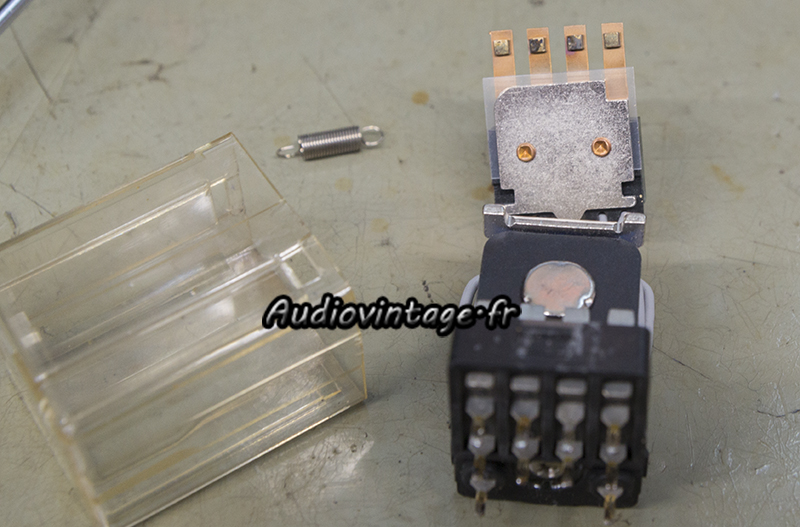

Sous le circuit de protection. Rien à remplacer ici, mais il faut retirer le relais de protection qui semble déjà avoir dessoudé.
Dessoudé peut être, désoxydé ? Absolument pas.
C’est mieux.
On remonte, on ressoude, on nettoie.

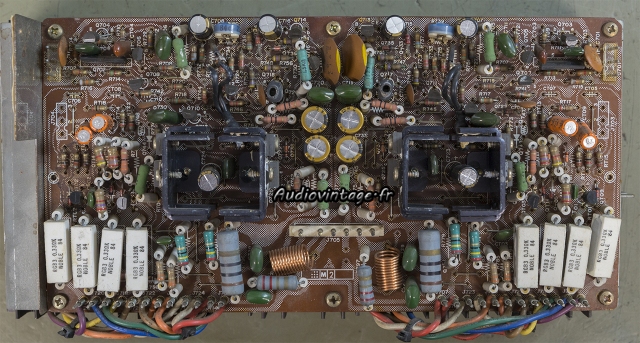

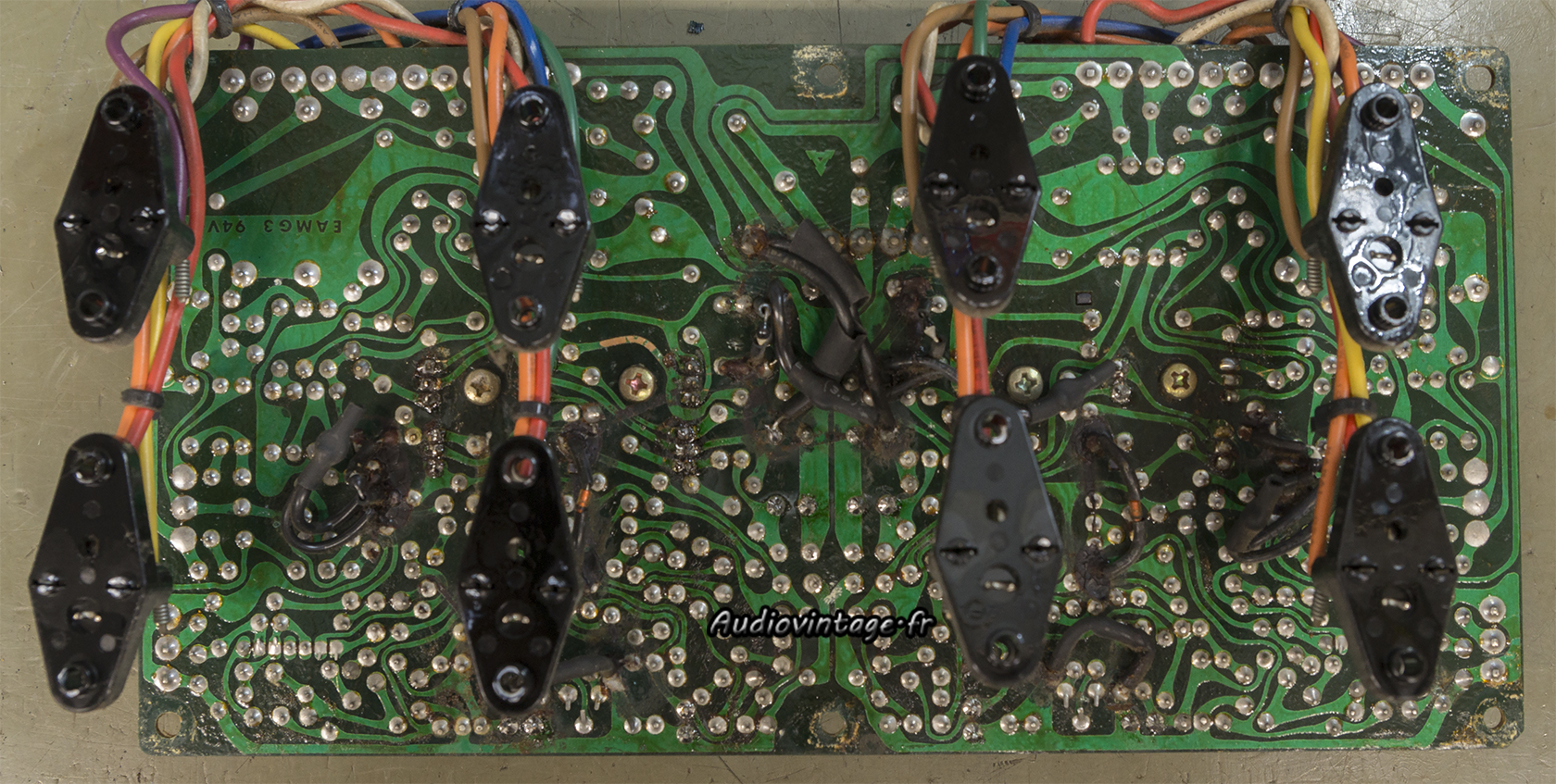

Retrait du circuit driver avec l’ensemble radiateur/transistors de puissance.

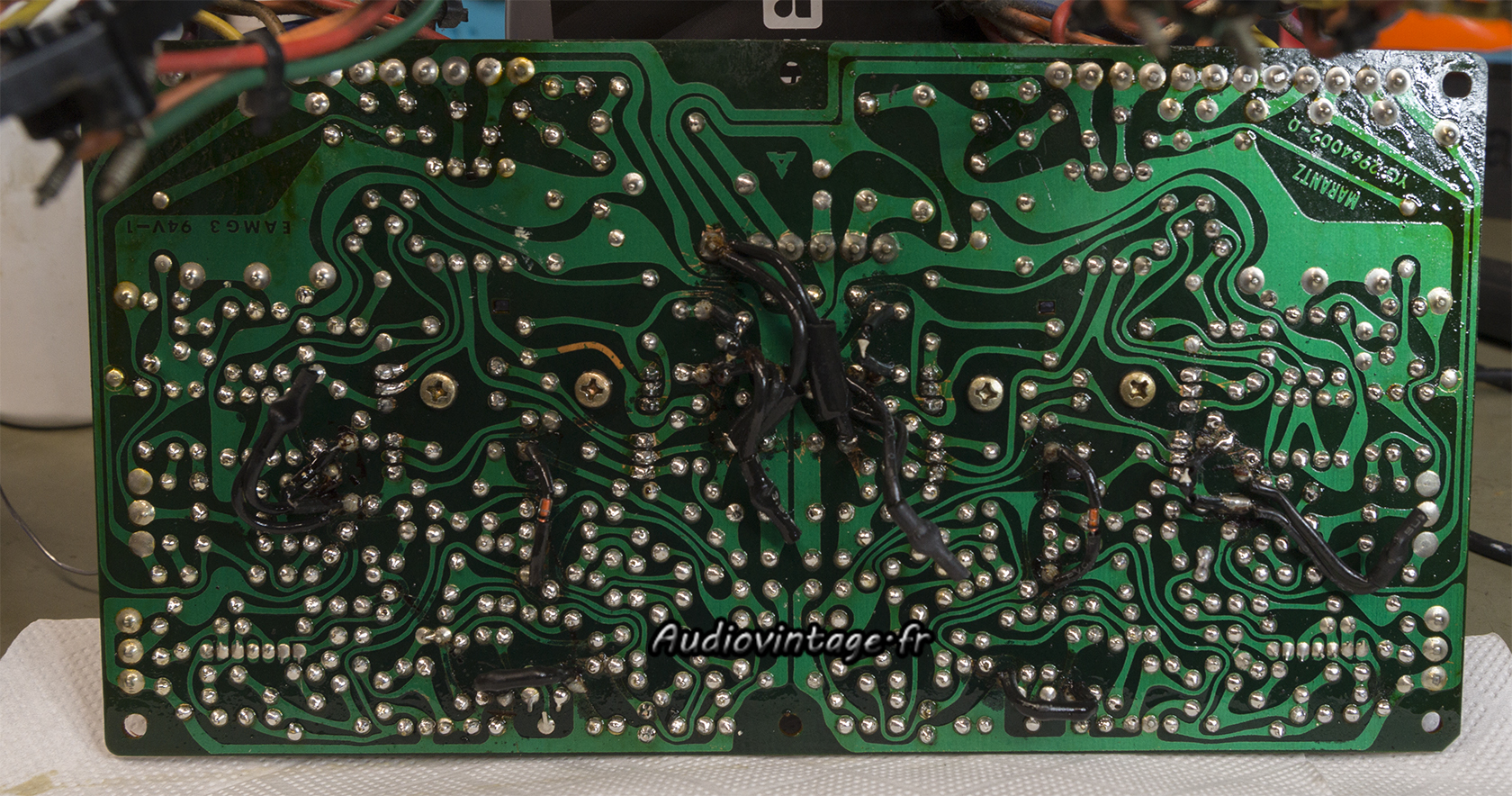

Cela pourrait paraitre très moche, mais à part les soudures pas très propres sous les composants déjà remplacés, le reste est habituel pour un appareil de cette référence.
La colle utilisée pour « fixer » les diodes devient corrosive avec le temps.
Il est aussi nécessaire de revoir avec soin les soudures qui ne vieillissent pas nécessairement très bien.
Tous les transistors montés sur dissipateur sont retirés, testés, désoxydés, puis remontés avec de la graisse fraiche.
Les quelques condensateurs chimiques originaux encore en place sont remplacés.

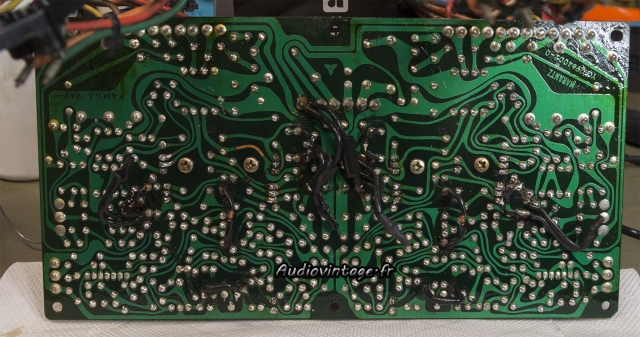

Soudures vérifiées et refaites au besoin. En cours de nettoyage du circuit.
Une fois le nettoyage terminé, on remonte le tout.

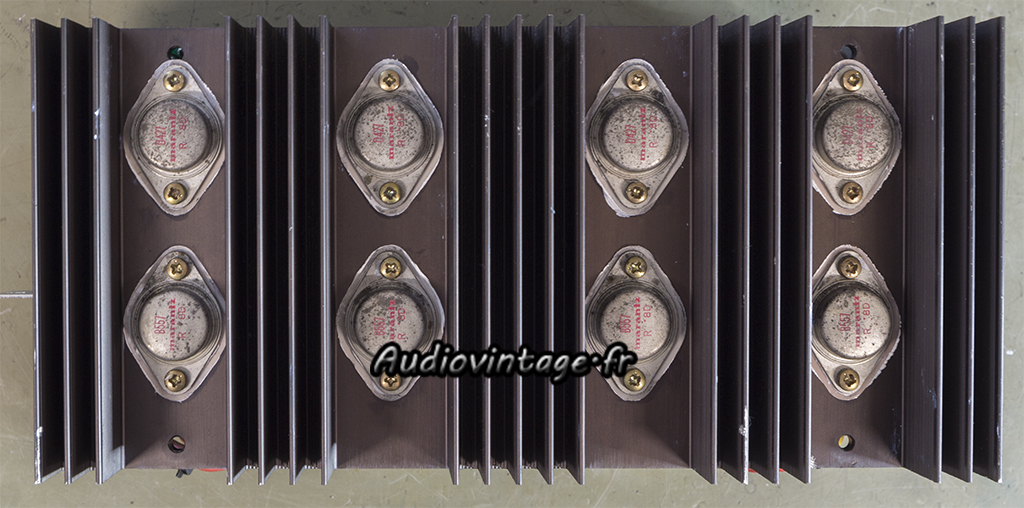

Bien évidemment, toutes les pattes des transistors de puissance ont été désoxydées. Ils ont ensuite été testés puis remontés sur des micas neufs et de la graisse fraiche.
Un bon paquet de soudures refaites sur le circuit principal qui a ensuite été nettoyé. Toutes les commandes et connecteurs ont également eu droit à un sérieux nettoyage. Les offsets sont ajustés.
Les condensateurs de filtrage d’lamentation de l’étage de puissance étant parfaits à la mesure, ils n’ont pas été remplacés.

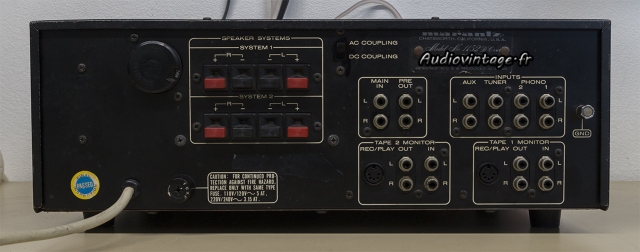

Connectique.
Les mesures sur entrée Aux :
Distorsion à 2x1w sous 8 ohms, entrée aux, tone defeat.
Distorsion à 2x76w sous 8 ohms, entrée aux, tone defeat.
Ecrêtage à environ 2x100w sous 8 ohms.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, loudness activé au maxi.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, tone defeat, filtres activés.
Réponse en fréquence à 2x1w sous 8 ohms, entrée aux, correcteurs au mini puis au maxi.
Rapport signal bruit à 2x1w sous 8 ohms, entrée aux, tone defeat
Rapport signal bruit à 2x76w sous 8 ohms, entrée aux, tone defeat.
Les mesures sur entrée phono :
Distorsion à 2x1w sous 8 ohms, entrée phono, tone defeat.

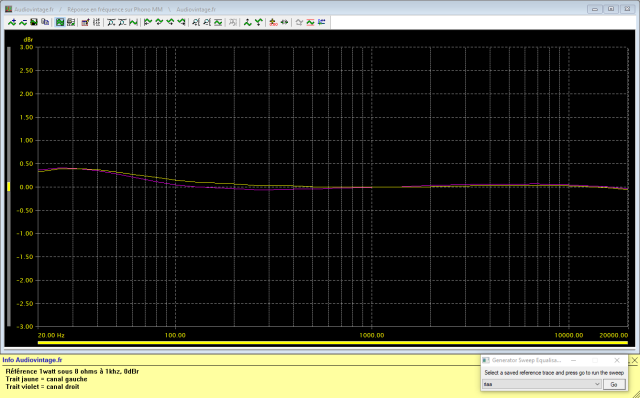

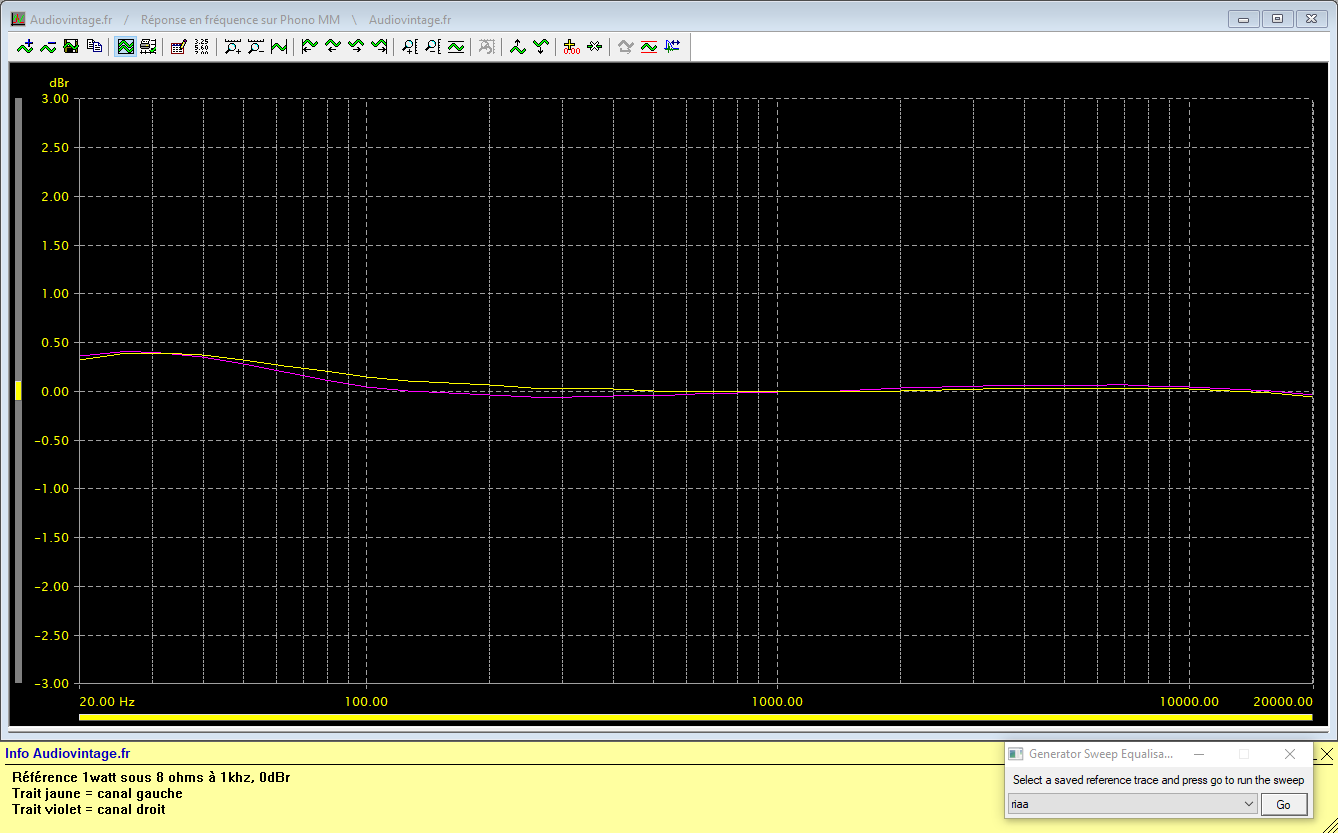

Réponse en fréquence à 2x1w sous 8 ohms, entrée phono, tone defeat.

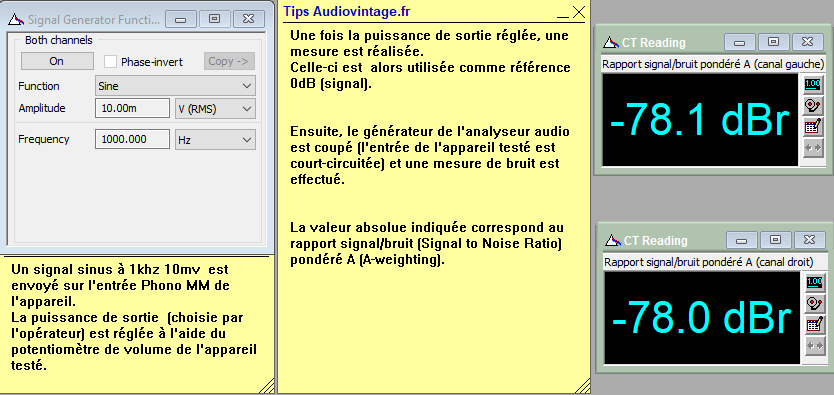

Rapport signal bruit à 2x1w sous 8 ohms, entrée phono.

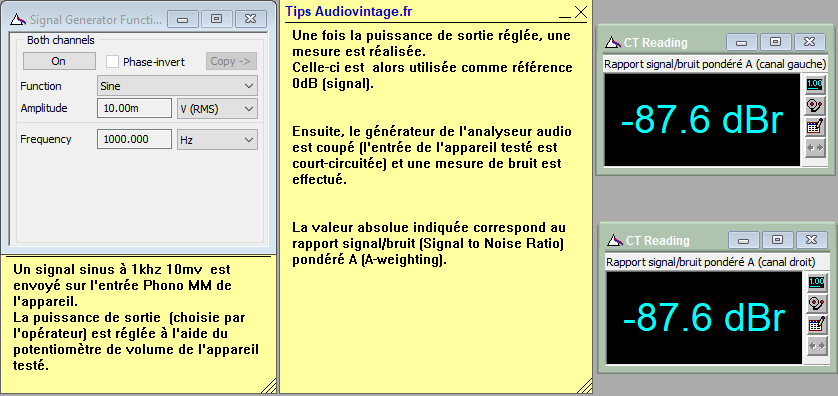

Rapport signal bruit à 2x76w sous 8 ohms, entrée phono.
Les mesures à l’oscilloscope :

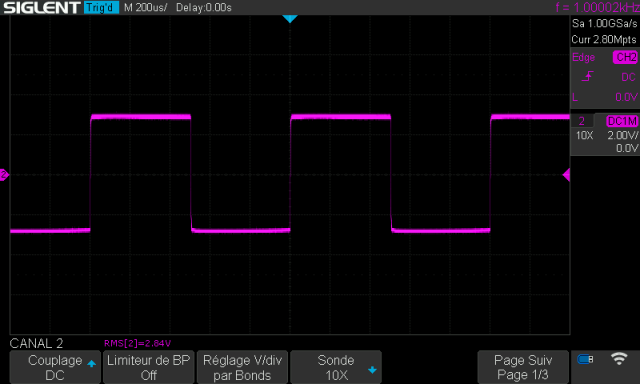

Signal carré à 100hz, 1khz, 10khz et temps de montée à 10khz. 1w en sortie sous 8 ohms, entrée aux.
